Трубопроводная арматура может быть классифицирована по типу ее присоединения к трубопроводу, резервуару или установке. Три основные конфигурации присоединения – фланцевое, резьбовое, сварное.

Фланцевое соединение – арматура крепится к трубопроводу с помощью фланца – плоской пластины на конце трубопровода с отверстиями для резьбового крепежа (болтов или шпилек). Чаще всего применяют фланцы круглой формы.

Фланцы, привариваемые к трубопроводу, называются ответными фланцами и могут быть двух видов: плоскими или воротниковыми (по характеру присоединения к трубе). Форма уплотнительной поверхности фланцев, количество и диаметры отверстий для крепежа, форма и материал прокладок между фланцами зависят от номинального давления арматуры, характеристик рабочей среды и описаны в соответствующих стандартах:

• ГОСТ 12815  Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/кв. см)
• ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250
• EN 1092 Flanges and their joints – Circular flanges for pipes, valves, fittings and accessories, PN designated
• ASME/ANSI B16. 5 Pipe Flanges and Flanged Fittings

Материал ответных фланцев и крепежа, как правило, соответствует материалу трубопровода или материалу арматуры.

Фланцевое соединение – наиболее распространенный тип соединения в арматуре. К его достоинствам относят надежность, возможность многократного монтажа и демонтажа (упрощает замену и ремонт арматуры). Из недостатков – большие габариты и масса, необходимость обслуживания соединения (подтяжки гаек и замены прокладок) – особенно при наличии вибрации или воздействии окружающей среды.

В соответствии с требованиями ГОСТ имеется девять исполнений поверхности фланца (рис. 1), При подборе ответных фланцев трубопроводной арматуры, кроме условных прохода и давления, необходимо указывать исполнение уплотнительной поверхности. Следует отметить, что для свободных фланцев различные исполнения возможны только у приварного кольца.

Рис. 1. Варианты исполнений поверхности фланца.

1. – соединительный выступ; 2 – выступ; 3 – впадина; 4 – шип; 5 – паз; 6 – под линзовую подкладку; 7 – под прокладку овального сечения; 8 – с шипом под фторопластовую прокладку; 9 – с пазом под фторопластовую прокладку.

Фланцы с выступом, впадиной применяются при давлении до 1,6 МПа. Фланцы с шип-пазом применяют при обработке ядовитых, коррозионных и взрывоопасных сред при давлении до 6,4 МПа. Фланцы в исполнении 1 используются при условном давлении не выше 6,3 МПа.

Существует следующая схема стыковки фланцев по исполнениям:

Рис. 2. Схема стыковки фланцев по исполнениям уплотнительной поверхности

 Прокладки фланцевых соединений

Надежность и качество фланцевого соединения во многом зависит от выбора уплотнительной прокладки. Для фланцевых соединений применяются как мягкие неметаллические, полуметаллические, так и полностью металлические прокладки.

Прокладка – это отдельный сжимаемый элемент соединения, который, находясь в сжатом состоянии между фланцевыми деталями трубопроводов, под действием давления от затянутых крепежных изделий, заполняет собой промежуток между соединяемыми деталями.

Подвижное или неподвижное уплотнение фланцевых разъемов обеспечивают различными материалами: резиной, паронитом, легкоплавким уплотнителем и др. Фланцы плоские герметизируют, применяя мягкие металлические или гофрированные прокладки с мягкой набивкой.

Для исполнений фланцев 1, 2, 3, 4, 5 допустимо использование широкого перечня прокладок: металлических (в т. ч. зубчатых), металлографитовых на основе терморасширяющегося графита (ТРГ), спирально-навитых (СНП), эластичных (они особенно востребованы для чугунных фланцев). Если речь идет о вредных веществах 1, 2 или 3 классов опасности или пожаро-взрывоопасных веществах, для фланцев с исполнением уплотнительной поверхности 1 следует использовать волновые прокладки ТРГ с упругим вторичным уплотнением, а прокладки СНП снаряжать двумя ограничительными кольцами.

Фланцы с уплотнительными поверхностями исполнений 6 и 7 применяют с линзовыми прокладками, а также прокладками овального и восьмиугольного сечения. А фланцы с уплотнительными поверхностями исполнений 8 и 9 ─ с прокладками на основе фторопласта-4.

Иногда арматура конструктивно выполняется без фланцев, но с отверстиями в корпусе или специальными проушинами для крепления с помощью шпилек между двумя ответными фланцами трубопровода. В этом случае говорят о межфланцевом креплении арматуры.

Резьбовое соединение. Применяется для арматуры малых диаметров при низких и средних значениях давлений рабочей среды. Является технологичным и экономичным ввиду малых габаритов и отсутствия мелких деталей. Основные виды резьбовых соединений:

Муфтовое – арматура присоединятся с помощью муфт с внутренней резьбой



Цапковое – присоединяется на наружной резьбе с буртиком под уплотнение (ввинчивается по резьбе одним концом в тело агрегата или резервуара).

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Сварное соединение применяется там, где нужно обеспечить абсолютную герметичность и надежность соединения: токсичные, агрессивные, легковоспламеняющиеся, радиоактивные среды, среды с высоким рабочим давлением и температурой.



Сварные соединения могут быть выполнены в раструб и встык. В первом случае сварочный шов располагается на внешней стороне трубы. Во втором случае соединение может дополняться подкладным кольцом, исключающим перекос соединяемых деталей.

Преимущества сварного соединения – его минимальный вес, компактность, надежность и минимальные затраты на обслуживание. К недостаткам относится повышенная сложность демонтажа и замены арматуры.

По ссылкам ниже приведены

•  Исполнения фланцев арматуры по ГОСТ 12815-80
•  Обозначения исполнения фланцев арматуры по ГОСТ 12815-80 и ГОСТ 33259-2015



Типы присоединения трубопроводной арматуры. Плюсы и минусы

Одним из главных вопросов при выборе трубопроводной арматуры является тип её присоединения к системе. Обычно уже существующая трубопроводная система сама диктует нам, какой тип соединения выбрать. Но если перед вами встала задача проектирования такой системы, то важно знать все возможные типы присоединения трубопроводной арматуры к системе, чтобы подобрать идеальный в ваших условиях вариант. Из нашей статьи вы узнаете обо всех видах, их плюсах и минусах, будете лучше ориентироваться в видах соединений. Начнём мы с самых популярных.

Фланцевое присоединение

Это соединение с помощью двух металлических пластин, прилегающих друг к другу. В пластинах есть отверстия, через которые проходят болты или шпильки, и затягиваются гайками с другой стороны, прижимая таким образом фланцы друг к другу. Для большей надёжности и герметичности соединения на пластинах делают выступы, пазы и т.д., а между металлическими пластинами устанавливают прокладки. Чаще всего пластины имеют округлую форму, но это не обязательно. Изредка можно встретить и квадратные фланцы, прямоугольные или с трёмя углами, но их изготовление дороже. Применяются такие формы фланцев лишь при острой необходимости, например если того требуют ограничения пространства. Используется на промышленных трубопроводах диаметром от ДУ 50 мм.

Произошло слово “фланец” от немецкого flansch, означающего то же самое, что и в русском языке – плоскую пластину из металла с отверстиями.

Фланцевое соединение – одно из самых популярных соединений в трубопроводной арматуре. Для изготовления фланцев применяют чаще всего чугун – серый или ковкий, а также сталь различных сортов. Серый чугун – наиболее недорогое решение, но ковкий чугун, как правило, выдерживает большее давление и спектр температур. Ещё более дорогое и стойкое решение – это литые фланцы из стали. Но при этом сталь больше подвержена пластическим деформациям, чем хрупкий, но отлично держащий форму чугун.

Видео: установка фланцевого шарового крана LD на трубу с помощью ответных фланцев

Достоинства фланцевого соединения трубопроводной арматуры

• Прочное, надёжное соединение.
• Выдерживает высокое давление.
• Высокая герметичность. Но зависит от использованных уплотнителей.
• Можно монтировать и демонтировать многократно.

Недостатки

• Большие габаритные размеры фланцевого соединения. Большая масса.
• Большой расход металла и трудоёмкость производства, а следовательно и цена.
• Болты, прижимающие фланцы друг к другу, периодически нужно подтягивать для обеспечения должной герметичности. Особенно это важно в системах, где труба подвергается вибрациям (решается установкой виброкомпенсатора перед фланцевым соединением) или перепадам температур.

Резьбовое, муфтовое соединение

Тоже одно из самых популярных видов присоединений, но для трубопроводных систем небольшого диаметра (обычно до ДУ 50) и небольших давлений (до 1,6 МПа). Очень часто встречается в бытовой трубопроводной арматуре, например для шаровых кранов. Суть его проста: труба имеет резьбу и арматура имеет резьбу, последняя накручивается на первую.

На трубе можно нарезать резьбу с помощью специальных инструментов, если её нет и ранее оборудование не устанавливалось. Резьбовая трубопроводная арматура с одного конца выполняется в виде шестигранника для хвата разводным ключом и навинчивания арматуры на резьбу трубы.

Видео: как нарезать резьбу на металлической трубе и установить резьбовой шаровой кран

Бывают различные варианты исполнения резьбовых соединений: внутренняя или внешняя резьба. Арматура может иметь с одной стороны внутреннюю резьбу, а с другой – внешнюю, либо одинаковый тип с обоих сторон. А также есть различные стандарты резьбы, например ISO 228/1 или DIN 2999. Нужно учитывать это при выборе.

Слово “муфта” произошло от голландского слова mouw, означающего “рукав”.

Для обеспечения герметичности резьбовых типов соединений в них используют дополнительные уплотнители – специальные ленты ФУМ, льняную нить, а также особо густых смазок поверх них. Всё это наносится на внешнюю резьбу.

Штуцерное соединение

Это подвид резьбового соединения, который применяется на кранах крохотных размеров – до ДУ 5. При присоединении арматура с резьбой подтягивается к резьбе на трубе накидной гайкой. Используется для труб узкого назначения, например лабораторных. Также используется для вживления в трубопроводы различных измерительных устройств.

Достоинства резьбовых соединений трубопровдной арматуры

• Низкая цена.
• Не требуют дополнительных деталей для установки, как, например, фланцевый тип.
• Просто устанавливать, ещё проще заменить.

Недостатки

• Непригодны для высоких давлений.
• Чем больше диаметр, тем больше усилий нужно приложить, чтобы накрутить арматуру на резьбу с уплотнителем.

Приварное соединение

Если концы трубопроводной арматуры выглядят просто как трубы без каких-либо дополнений, то они присоединяются к системе с помощью сварки. Это самое надёжное и герметичное соединение, грамотно выполнив которое, можно получить абсолютное структурное соответствие материалов. Приварив задвижку или кран к трубе, вам не придётся подтягивать болты, как при фланцевом соединении, к тому же стоимость и вес такой арматуры будет значительно меньше.

Такой тип соединений можно часто встретить на трубопроводных системах, транспортирующих опасные для здоровья жидкости и газы, где нельзя допускать малейших утечек и необходима абсолютная герметичность. Для приварного соединения характерно высказывание “поставил и забыл”. Главное – качественно соединить трубу с арматурой, чтобы место сварки не было слабее, чем стенка трубы.

Концы труб необходимо подготавливать перед сваркой, причём каждый металл подготавливается по-своему. Предлагаем вам видео с самым простым способом сварки.

Достоинства приварного соединения

• Абсолютная герметичность при правильном выполнении процедуры приварки.
• Низкая стоимость арматуры.
• Малый вес.
• Небольшой размер, соединение не занимает много места в пространстве.

Недостатки

• Нужен квалифицированный персонал, что увеличивает итоговую стоимость установки такой арматуры.
• Трудоёмкий процесс демонтажа, такие задвижки или краны нужно устанавливать один раз и навсегда.

Кламповое быстросъёмное соединение (Tri-Clamp)

Современное быстросъемное соединение для трубопроводной арматуры, применяемое в основном в пищевой промышленности, фармакологии и других отраслях, где важна стерильность, чистота. Ведь этот тип присоединения позволяет регулярно снимать и чистить, дезинфицировать оборудование, установленное этим креплением.

Кламповое соединение состоит из двух штуцеров, уплотнителя и хомута. Хомут прижимает два штуцера к уплотнителю и друг к другу, в результате чего образуется герметичное соединение. Что представляет из себя такой зажим, мы предлагаем вам изучить по видео.

Штуцеры привариваются к участку труб, где необходимо установить трубопроводную арматуру. Затем достаточно затянуть хомут, и оборудование зафиксировано. Однако установка трубопроводной арматуры с таким типом присоединения нецелесообразна, если нет необходимости регулярно снимать и ставить обратно краны или затворы.

Другие способы установки трубопроводной арматуры

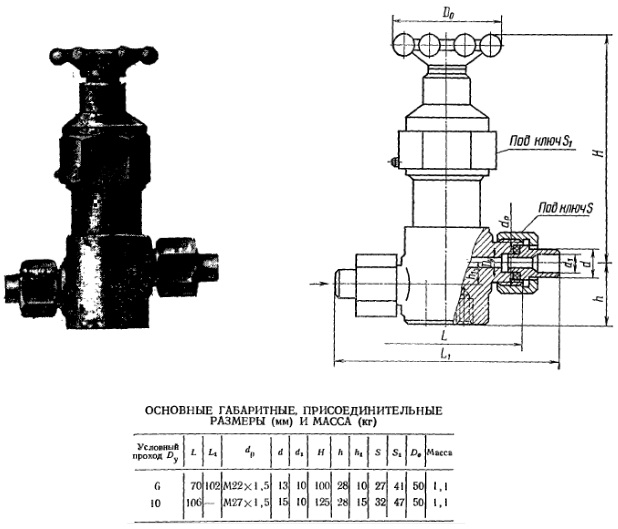

Цапковое соединение. Крепление с помощью двух патрубков с наружной резьбой и буртиком на концах. Два буртика прижимаются друг к другу накидной гайкой, либо арматура ввинчивается непосредственно в тело аппарата. Высокая герметичность обеспечивается за счет уплотнительных прокладок и смазок. Используется для трубопроводов малого диаметра под высоким давлением , в том числе для измерительных приборов.

Дюритовое соединение. Многослойные цилиндрические муфты из обрезиненной ткани (как на шланге) надеваются на выступы на патрубках, и удерживаются металлическими зажимами (хомутами). Применяется для соединения труб с неизбежной вибрацией в водопроводах, масляных, топливных трубопроводах.

Пайка. Применяется для труб, имеющих низкую температуру плавления, например медных. Трубу с припоем вставляют в проточенный патрубок.
