Кондиционер каркасный ККЦМ

 Посмотреть технические данные

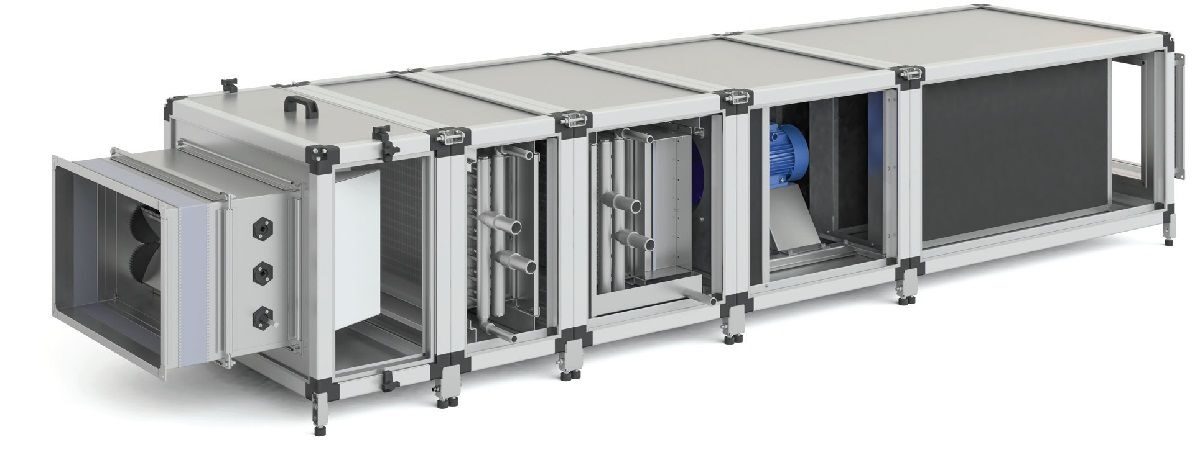

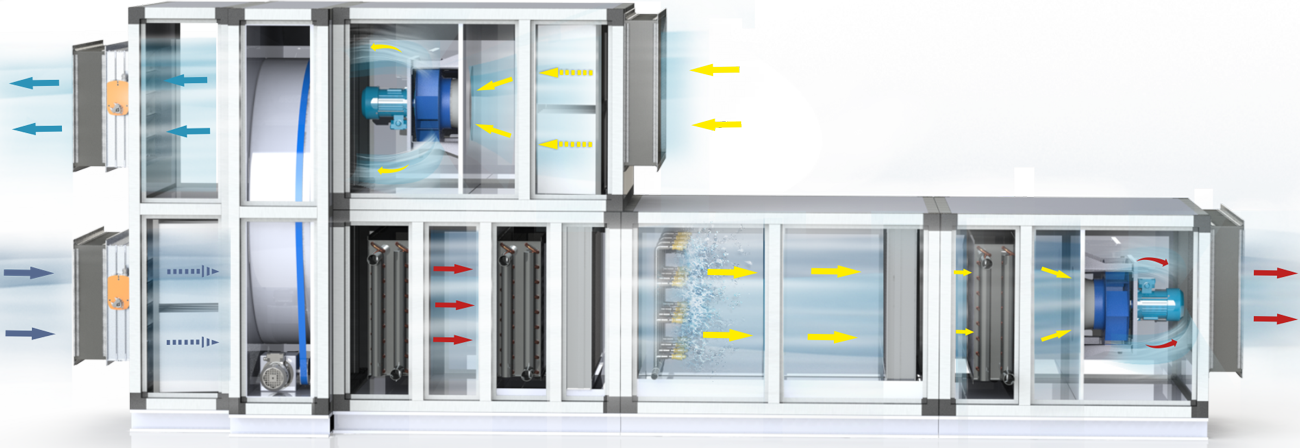

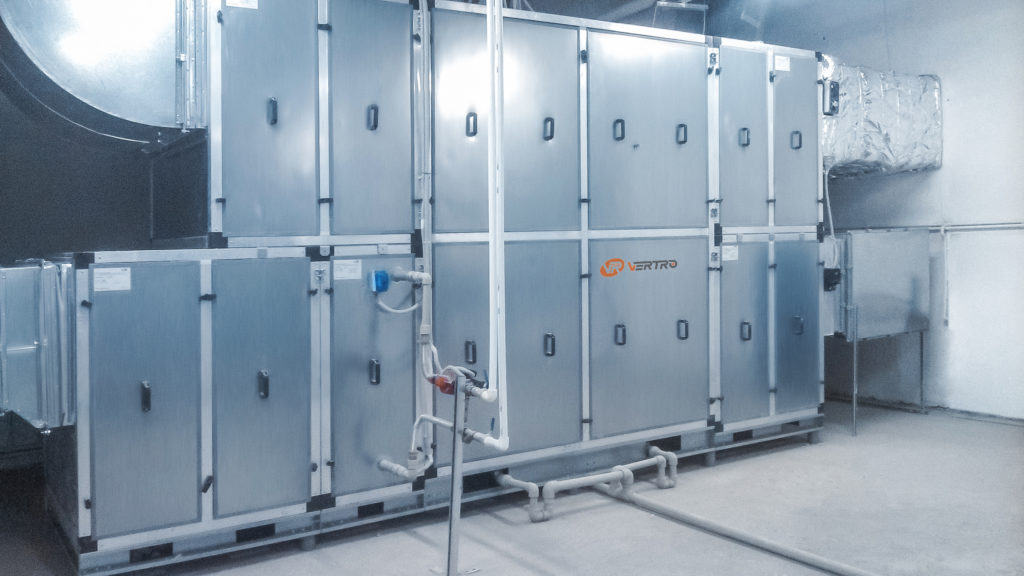

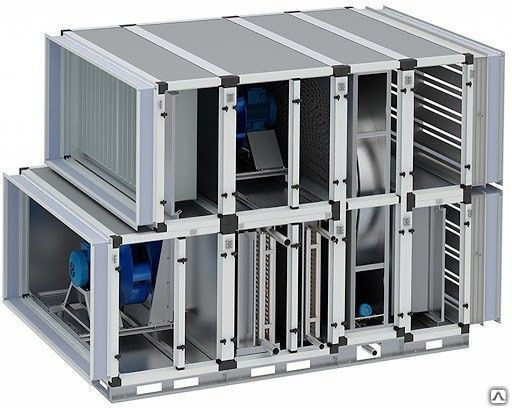

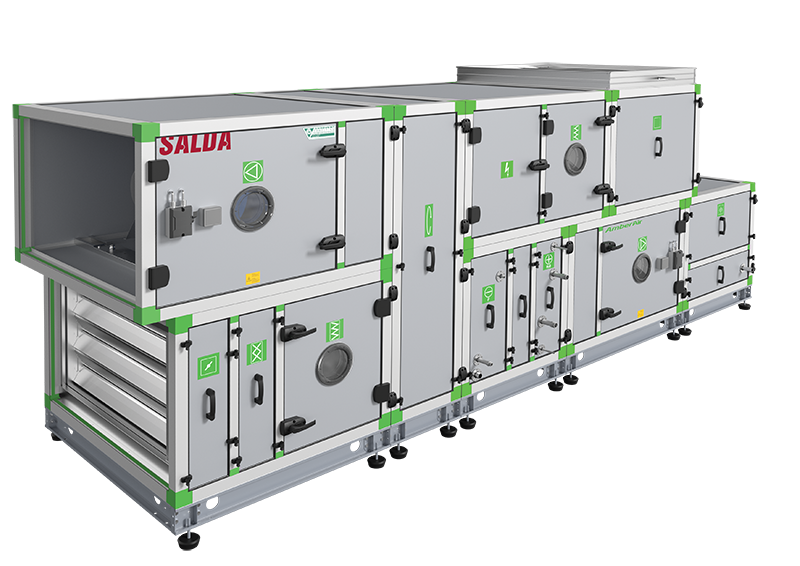

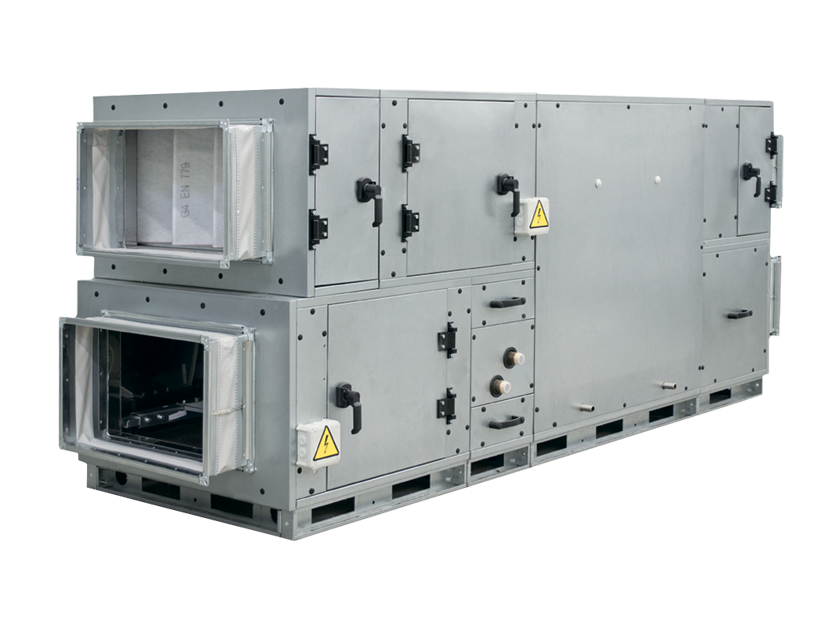

Кондиционер каркасный центральный модульный (ККЦМ)

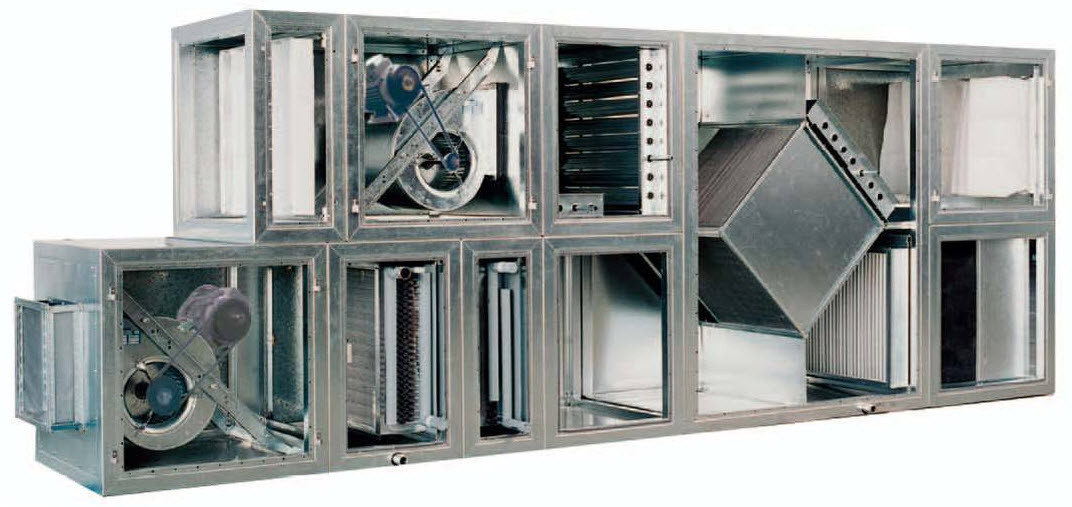

Центральные кондиционеры ККЦМ компонуются из отдельных конструктивных и функциональных блоков. Функциональные блоки служат для реализации процессов обработки воздуха. Таким образом, оборудование предназначено для решения всех возможных задач, стоящих перед системой кондиционирования: нагрев и охлаждение, увлажнение и осушение, фильтрация любых степеней чистоты. Кондиционеры ККЦМ могут быть использованы в любой технологии: офисные здания и торговые комплексы, микроэлектроника и медицина, нефтехимия, чистые помещения и прочее.

В настоящее время выпускаются 10 типоразмеров центральных кондиционеров ККЦМ номинальной производительностью от 3200 м3/ч. до 100 000 м3/ч. с полным давлением до 2500 Па. Широкая линейка типоразмеров от Завода Вентиляционного Оборудования “Москлим” позволяет осуществлять оптимальный выбор скорости воздуха и сечения установки. По отдельному запросу доступны кондиционеры, которые могут работать с расходом воздуха и давлением, выходящим за рамки этих диапазонов.

Максимальные габаритные размеры модулей, из которых компонуются кондиционеры, не превышают размеров транспортного контейнера.

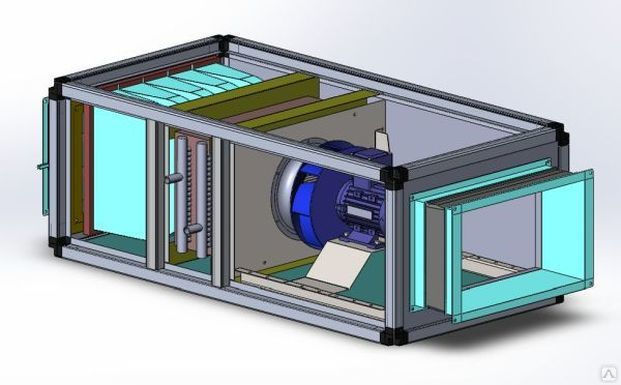

Корпус блока

Корпус состоит из алюминиевой рамы и панелей многослойного типа. Толщина панелей 45 мм.
Каркасно-панельная структура имеет следующие преимущества:

• внутренняя поверхность блока абсолютно гладкая.
• не видно винтов на внутренней стороне панелей.
• отсутствие тепловых мостиков.

Трех-ходовой угловой стык изготовлен из усиленного нейлона.
Основная рама выполнена из стали, покрытой высокопрочным порошковым полимерным напылением. Для секции большого размера используется усиленная рама.
На основной раме есть подъемные отверстия.

Для наружной установки используется оцинкованная окрашенная крыша, которая крепится к несущей раме блока. Крыша выступает на 30 мм с каждой стороны относительно габаритов блока. Углы крыши сглажены и закрыты пластиковыми вставками.
Соединение крыш отдельных модулей закрывается с помощью «U»-образных защитных кожухов, которые гарантируют непроницаемость для влаги и пыли.

Оборудование оснащено защитными устройствами, в соответствии с нормами по технике безопасности.

• на дверцах доступа ко всем секциям вентиляторов предусмотрена петля безопасности (заземление).
• медный кабель осуществляет заземление между рамой вентилятора и рамой установки.
• все секции заземлены между собой.

Для блоков наружной установки по дополнительному заказу возможна поставка вспомогательных секций, которые монтируются с боковой стороны установки для удобства в обслуживании блока.
Глубина дополнительной секции зависит от диаметра коллекторов теплообменника и дополнительного места для управляемых клапанов.
Вспомогательная секция сделана из тех же материалов, что и центральный кондиционер.
Все инспекционные дверцы монтируются на 2 или 3 петлях и укомплектованы от 1 до 3 ручек в зависимости от высоты дверцы.
По дополнительному заказу дверцы могут быть оснащены двойными смотровыми окнами и лампочками.
Секции с воздушными клапанами (приемные, смесительные, выходные и пр.) могут быть изготовлены с любым количеством и расположением клапанов. Клапаны могут быть изготовлены различных типов.

Технические характеристики

Цены на эту позицию рассчитываются индивидуально под проект и зависят от нужной комплектации и требуемых характеристик.

Для получения точной стоимости интересующего вас оборудования обращайтесь к нашим специалистам. Менеджеры оперативно произведут расчет, сориентируют по срокам доставки и предложат самые выгодные условия для закупки.

Узнать цену вы можете, позвонив по номеру: 8 (800) 775-88-41; 8 (495) 103-41-35 или отправить запрос на электронную почту: [email protected]

Центральные системы кондиционирования воздуха: справочник по стоимости и типам

Кондиционирование воздуха больше, чем любая другая технология, изменило то, как мы живем и работаем, а также то, где мы живем и работаем. Однако еще в 1993 году только 68 процентов домов в Соединенных Штатах имели какое-либо охлаждающее оборудование, будь то оконные кондиционеры или центральные системы кондиционирования воздуха.

Сейчас так оборудовано более 87 процентов домов. Хотя количество оконных кондиционеров в целом сократилось, эти устройства по-прежнему охлаждают значительное количество домов, особенно на северо-востоке, несмотря на то, что они шумные и навязчивые, а также имеют ограниченную эффективность и холодопроизводительность. Не говоря уже о том, что два раза в год приходится их вставлять и вынимать.

Для сравнения, центральный кондиционер — это гигантский скачок вперед в плане удобства, бесшумности и, прежде всего, комфорта. Правильно подобранная и установленная сплит-система — одна с внутренним и наружным оборудованием — может обеспечить приятное охлаждение всего дома в самые жаркие дни и сделать это намного эффективнее, чем батальон оконных блоков.

Прочтите это руководство, чтобы ознакомиться с факторами, влияющими на работу этих систем. Итак, планируете ли вы установить кондиционеры глубокой шестиступенчатости и установить систему кондиционирования с нуля или инвестируете в модернизацию HVAC, вы найдете множество полезной информации, которая поможет вам принимать разумные решения.

Центральное кондиционирование воздуха: общие вопросы для рассмотрения

Кто устанавливает?

Вам нужен профессионал, знакомый с этими сложными системами. Получите предложения как минимум от трех местных подрядчиков по ОВКВ с хорошей репутацией и звездными онлайн-отзывами. Выбранная вами компания вполне может обслуживать вашу систему долгие годы.

Принадлежность к Air Conditioning Contractors of America является плюсом; сертификат ACCA по проектированию ОВКВ для жилых помещений еще лучше. Также убедитесь, что вас устраивает оборудование, которое продает подрядчик; большинство из них связаны с конкретными производителями.

Сколько это стоит?

На цену системы влияет множество факторов, включая местный климат, существующую изоляцию, затраты на рабочую силу, размер и эффективность оборудования. Вот приблизительная оценка стоимости модернизации 3-тонной жилой системы в Де-Мойне, штат Айова, до системы с сертификацией Energy Star и рейтингом эффективности SEER 16: 5000 долларов США, включая установку.

Как долго это длится?

Стандартная гарантия на оборудование составляет 10 лет. При правильном обслуживании эти системы должны работать около 15 лет, прежде чем потребуется замена.

Когда пора заменить?

Если системе уже около 15 лет, когда вышел из строя дорогостоящий компонент, такой как змеевик испарителя или компрессор, вероятно, пришло время для нового внутреннего и внешнего оборудования. Замена одного, но не другого, скорее всего, снизит производительность системы.

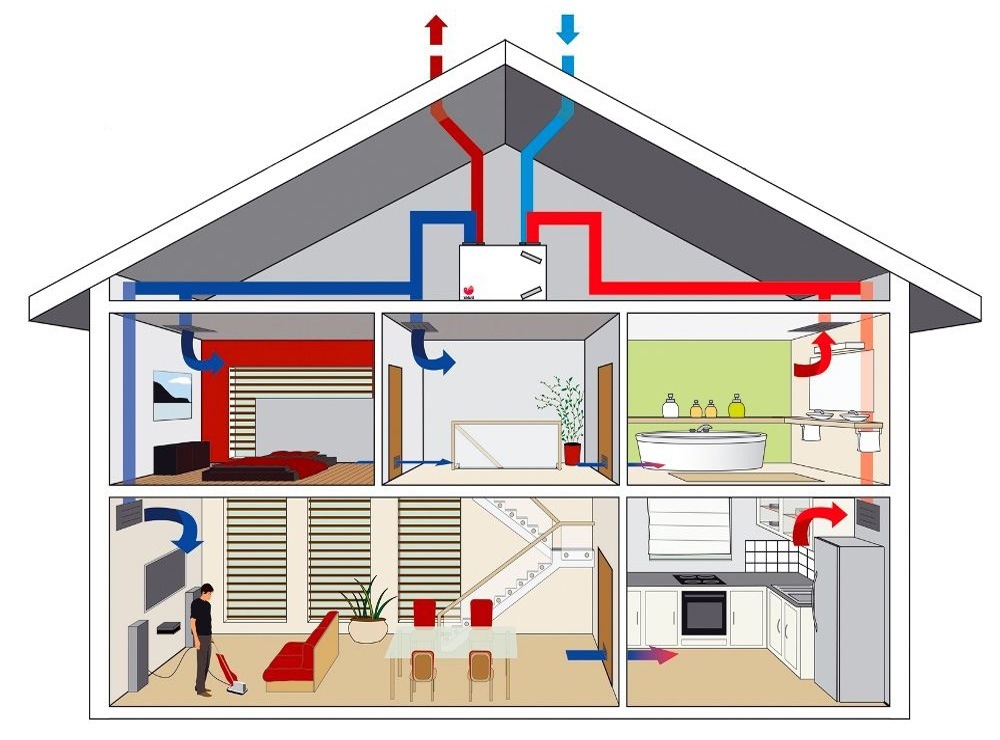

Как работает центральное кондиционирование воздуха?

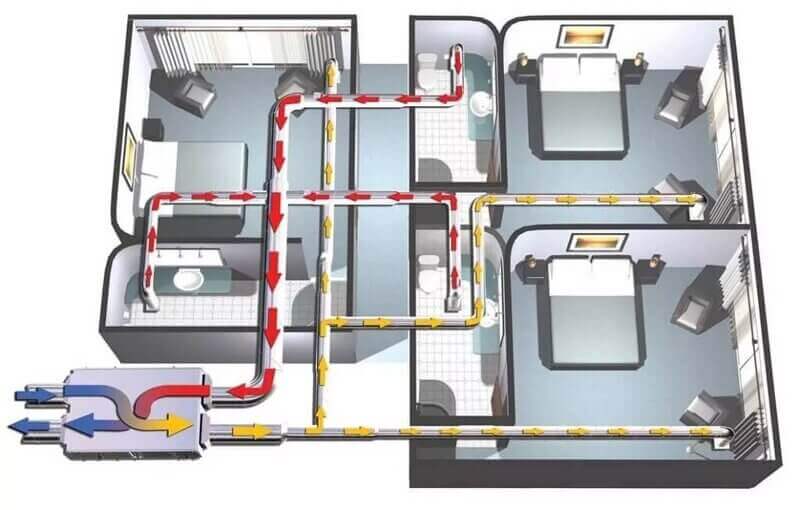

Воздуховоды

Проще говоря, сплит-системы охлаждения отводят тепло из дома с помощью хладагента, который циркулирует между конденсатором и устройством обработки воздуха

Приточные воздуховоды распределяют холодный воздух от кондиционера по комнатам дома. Возвратные воздуховоды возвращают теплый воздух обратно в кондиционер для фильтрации и охлаждения. При правильном размере воздуховоды равномерно и бесшумно подают кондиционированный воздух по всему дому.

Регистрация

В каждой комнате должно быть не менее двух таких решеток: одна для приточного воздуховода, а другая для обратки. В идеале регистры подачи должны быть расположены на потолке или рядом с ним, а регистры возврата должны располагаться рядом или на полу.

Обработчик воздуха

Это внутреннее оборудование оснащено расширительным клапаном, который превращает хладагент в холодную жидкость, протекающую через змеевики испарителя. Вентилятор проталкивает воздух через змеевики, которые нагревают хладагент в газ, который возвращается в конденсатор.

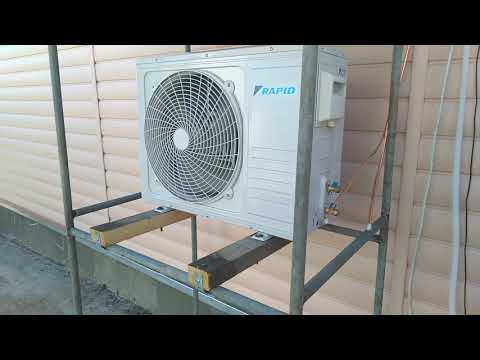

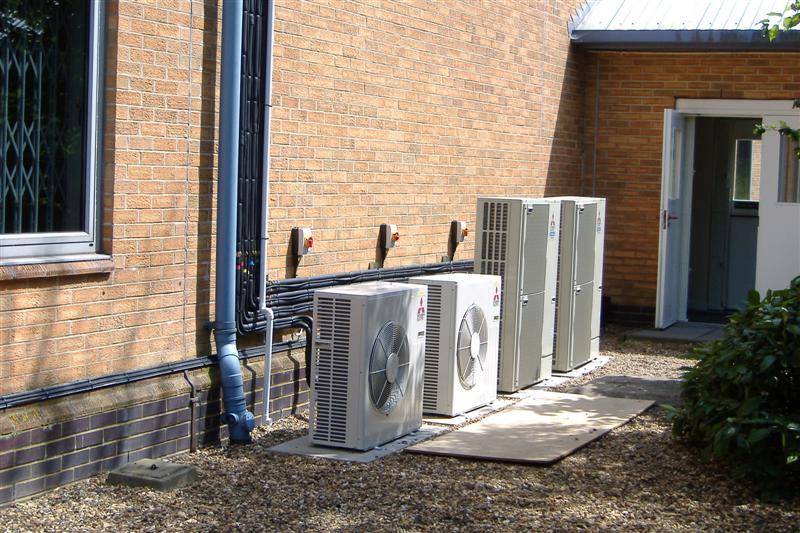

Конденсатор

Это наружное оборудование забирает теплый газообразный хладагент из дома, нагнетает его с помощью компрессора и конденсирует обратно в жидкость, когда вентилятор охлаждает змеевики.

Повышение эффективности и комфорта

Недавние достижения в области технологий компрессоров и воздуходувок привели к беспрецедентному повышению комфорта во всем доме.

Двигатель с электронной коммутацией

Вентилятор с двигателем с электронной коммутацией (ECM) постепенно набирает скорость, снижая нагрузку на двигатель и потребляя меньше энергии. В зонированных системах он регулирует обратный поток воздуха, чтобы не беспокоиться о замерзании змеевиков или накоплении статического давления в воздуховодах. В сочетании с компрессором с инверторным управлением (ниже) он помогает сгладить колебания температуры и снизить влажность.

Компрессор с инверторным управлением

Не так давно все компрессоры кондиционеров работали на одной скорости, независимо от того, насколько сильно требовалось охлаждение. Результат: высокие эксплуатационные расходы, большие перепады температуры и липкий воздух в помещении из-за плохого удаления влаги.

Двухскоростные компрессоры работали лучше, но настоящий прорыв в производительности произошел с появлением компрессоров с инверторным управлением, которые изменяют свою скорость в соответствии с меняющимися потребностями в охлаждении. Температура остается ближе к настройке термостата, и система выжимает больше влаги из воздуха.

Правильно определите размер вашей системы кондиционирования воздуха

“Остерегайтесь установщиков, которые указывают холодопроизводительность вашей новой системы на основе эмпирического правила или “того, что у вас было раньше”. определяет размер системы на основе местного климата, ориентации окна и уровня изоляции, а также других факторов. Без Manual J вы можете получить более крупную и дорогую систему, чем вам нужно, дорогостоящую в эксплуатации, которая так часто включается и выключается, что не может снизить влажность до комфортного уровня». — Richard Trethewey, TOH Специалист по HVAC

Тепловой насос: холод + тепло

Несмотря на свое название, тепловой насос способен как охлаждать дома, так и обогревать их. Оборудование выглядит как обычная система переменного тока и работает точно так же летом. Зимой поток хладагента меняет направление и переносит тепло в помещение. Тепловые насосы лучше всего подходят для климата с жарким летом и холодной (не холодной) зимой. Высокоэффективные, они могут значительно сократить годовые расходы на отопление и охлаждение.

Термины для кондиционирования воздуха, которые необходимо знать

SEER

Коэффициент сезонной энергоэффективности показывает, насколько хорошо система преобразует электроэнергию (Вт) в охлаждение (БТЕ) ​​в течение типичного сезона охлаждения. Чем выше число, тем выше эффективность. Теперь устройства, продаваемые в северных штатах, имеют минимальный SEER 13; в южных штатах — 14. В настоящее время максимальное значение SEER для сплит-системы составляет 26.

EER

Коэффициент энергоэффективности — это количество охлаждения, которое система обеспечивает на каждый ватт, за вычетом сезонного усреднения. В жарком и сухом климате 12,2 — это минимальный EER для агрегатов массой 3,5 тонны или меньше.

Energy Star

Обозначает оборудование с рейтингом SEER 15 или выше. Это обозначение часто требуется для того, чтобы система могла претендовать на налоговые скидки и скидки на коммунальные услуги.

Тонны

Измеряет холодопроизводительность системы: количество БТЕ, удаляемое в час (12 000) для предотвращения таяния тонны льда в день. Большинство жилых единиц рассчитаны на 3 тонны.

MERV

Минимальное отчетное значение эффективности показывает, насколько эффективно фильтр улавливает пыль, микробы и запахи. Чем выше число, тем больше частиц в воздухе может удалить фильтр.

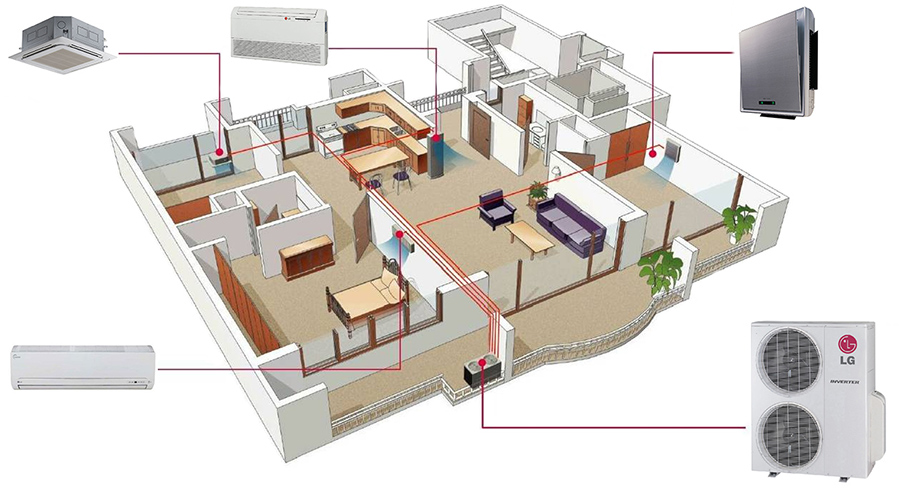

Зональные системы кондиционирования воздуха

Зональные системы направляют холодный воздух в отдельные комнаты и на этажи, предлагая больший комфорт и эффективность, чем может обеспечить однозонная система.

В большинстве домов один термостат регулирует температуру во всем доме. Но такие однозонные системы, как их называют, не могут реагировать, если в отдаленных комнатах жарко, холодно или пусто. Эти проблемы можно исправить, создав отдельные зоны, в которых дополнительные термостаты работают с механическими заслонками, направляя воздух туда, где он нужен больше всего.

При правильном выполнении зонирование обеспечивает непревзойденный комфорт в каждой комнате и может сократить счета за электроэнергию на целых 30 процентов. При неправильном выполнении это может привести к свистящим регистрам, замерзшим змеевикам испарителя, сокращению срока службы оборудования и повышенному потреблению электроэнергии. Использование специализированного оборудования, подобного приведенному ниже, помогает избежать этих проблем.

Заслонка воздуховода

По команде термостата двигатель открывает и закрывает металлическую заслонку — полностью или частично — для контроля количества воздуха, поступающего в зону. Центральный концентратор контролирует поток воздуха по всей системе, чтобы предотвратить накопление статического давления.

ZONEFIRST

Модернизация помещений

Этот регистратор с питанием от батареек открывается и закрывается в ответ на датчики со смартфоном, которые устанавливают температуру в каждой комнате. Датчики и регистры работают вместе, чтобы поддерживать оптимальный поток воздуха в системе.

Ecovent

Умные термостаты Best

Эти небольшие модули управления играют решающую роль в обеспечении наилучшей работы оборудования HVAC.

(Не так) Smart

Программируемые термостаты автоматически повышают или понижают температуру в заданное время. Снижение температуры на 10 градусов в течение 8 часов может обеспечить экономию до 10 процентов. Хорошо подходит для домохозяйств с предсказуемым графиком, но многие люди все равно не утруждают себя его программированием.

На фото: Focuspro 6000, 49 долларов США

Smart

Благодаря датчикам присутствия и функциям геозоны, которые обнаруживают наши приходы и уходы, эти устройства автоматически сбрасывают температуру, экономя до 15 процентов при охлаждении. Они поддерживаются смартфоном, поэтому вы можете контролировать и настраивать их удаленно.

На фото: Nest 3-го поколения , $249

Ultrasmart

Они обладают многими функциями интеллектуальных термостатов, но эти запатентованные устройства также взаимодействуют с оборудованием компании для максимального удаления влаги, качества воздуха и эффективность системы, задачи, с которыми обычная умная статистика не справляется.

На фото: iComfort S30 , от $450

Нужны новые воздуховоды?

Добавить кондиционер в дом, в котором уже есть воздуховоды, относительно просто. Но когда вам нужны новые воздуховоды, у вас есть три типа на выбор.

Хорошо: панель воздуховодов

Эти обернутые фольгой панели из стекловолокна длиной 10 футов разрезаются, сгибаются и скрепляются лентой, образуя четырехсторонние воздуховоды.

Плюсы: Не требует дополнительной изоляции. Легкий и не провисает. Тихий.

Минусы: Требуется внутренний вкладыш, чтобы кусочки стекловолокна не выпадали во время очистки или при разрушении связующих. Несмотря на это, вкладыши задерживают пыль и позволяют микробам и влаге проникать в стекловолокно. Стоит больше, чем гибкий воздуховод, меньше, чем листовой металл.

Лучше: Flex Duct

Эта большая версия сушильного канала имеет виниловую оболочку, поддерживаемую спиральной проволокой. Доступный в 25-футовых длинах.

Плюсы: Легко гнется. Поставляется с изоляцией до R-8. Единственные соединения находятся на концах, поэтому установка выполняется быстро. Соединения выполняются с помощью хомутов и герметика для воздуховодов. Недорогой.

Минусы: Легко перегибается и провисает, перекрывая поток воздуха, если не установлен должным образом. Ребра, образованные проволокой, замедляют и нарушают поток воздуха. Пробеги должны быть ограничены 10 футами или меньше.

Лучший: листовой металл

Оцинкованная сталь, изогнутая и скрепленная в окончательную форму, является золотым стандартом воздуховодов. Поставляется в 5-футовых длинах.

Плюсы: Его гладкие, жесткие стенки не провисают и не мешают воздушному потоку. Прослужит, пока дом стоит. Легко очистить.

Минусы: Хорошая установка зависит от квалифицированных рабочих по обработке листового металла, которых не хватает. Все прогоны должны быть обернуты изоляцией, чтобы свести к минимуму конденсацию и приток тепла. Дорогой.

Проблемы с установкой

Протекающие воздуховоды или воздуховоды, расположенные не в том месте, лишают вас комфорта, чистого воздуха и оптимальной работы системы.

Средний дом теряет 25% кондиционированного воздуха из-за негерметичности воздуховодов. Выполните следующие действия, чтобы избавиться от них.

Испытание под давлением

Наймите специалиста по системам вентиляции и кондиционирования, чтобы он подключил воздуходувку, контролирующую давление, к вашим воздуховодам. Вентилятор также может помочь определить, где находятся утечки.

Уплотнитель

Нанесите толстый слой мастики на стык (слева) и укрепите его лентой из стекловолокна. Бутиловая лента на фольгированной основе — менее грязный вариант. (Несмотря на свое название, клейкая лента никогда не должна использоваться на воздуховодах.) Для труднодоступных утечек есть Aeroseal. При этой обработке в воздуховоды вдувается полимерный аэрозоль; полимер собирается вокруг небольших щелей и отверстий, закупоривая их.

Проведите повторную проверку

Уровень утечки 10% допустим. Если выше, вернитесь к шагу 2.

Совет профессионала: держите их внутри

«Когда воздуховоды проходят через неизолированный чердак или подполье, весь этот дорогой кондиционированный воздух внутри нагревается, и вероятность конденсации собирая на стенках воздуховода космические ракеты». —Richard Trethewey

Варианты модернизации

Мини-каналы

Гибкие трубки диаметром 3 1/2 дюйма легко проходят через ниши стоек и балок, обеспечивая подачу высокоскоростного воздуха через малозаметные 2-дюймовые отверстия. Специальный вентилятор, который генерирует этот высокоскоростной воздух, осушает и смешивает воздух в помещении настолько эффективно, что нет необходимости в обратных каналах в каждой комнате; достаточно одного, расположенного в центре возврата. Тем не менее, система все еще может быть зонирована.

Система Unico

Без воздуховодов

В этих системах (также известных как мини-сплит) нет центрального кондиционера . Вместо этого хладагент проходит от наружного блока по пучкам тонких трубок к внутреннему комнатному блоку, как показано выше. В каждом блоке есть вентилятор, воздушный фильтр, слив конденсата и отдельные органы управления, поэтому каждая комната становится отдельной зоной. Мини-сплиты могут быть суперэффективными; некоторые имеют рейтинг SEER до 31.

Mitsubishi Electric

Домашние фильтры переменного тока

Неэффективные фильтры не будут улавливать много, но слишком высокая эффективность может заблокировать поток воздуха и вызвать перегрузку вентилятора. При обновлении убедитесь, что новый совместим с системой.

1-дюймовый фильтр

Стандартные сетчатые фильтры из стекловолокна останавливают лишь комки пыли. Фильтры с гофрированной тканью, слева, работают лучше, до MERV 13. Заменяйте каждый месяц.

На фото: PAF 11 Purolator

Фильтр с глубокими складками

Имея толщину от 4 до 6 дюймов, они имеют рейтинг MERV от 8 до 16. Их большая площадь поверхности позволяет пропускать больше воздуха и снижает частоту замены каждого фильтра. шесть месяцев.

На фото: FC200E Honeywell

Электронный воздухоочиститель

Они придают частицам электрический заряд, а затем улавливают их на пластине с противоположным зарядом. Просто пропылесосьте или вымойте тарелку два раза в год. Эти чистящие средства производят озон, раздражающий легкие. Ищите те, которые ниже установленного FDA предела содержания озона в помещении в 50 частей на миллиард.

На фото: Trane CleanEffects

Фотокаталитический воздухоочиститель

Глубокий гофрированный фильтр улавливает частицы, а УФ-свет, падающий на катализатор из диоксида титана, уничтожает плесень, вирусы и бактерии, нейтрализуя запахи и летучие органические соединения. Заменяйте фильтр и лампу один раз в год.

На фото: Lennox PureAir

Обслуживание кондиционеров

Чтобы добиться оптимальной производительности и долговечности кондиционера, раз в год поручайте специалисту по ОВК проверять следующее.

Линии хладагента

Испытание под давлением покажет, нужно ли добавить больше хладагента. Если это так, это означает, что есть утечка, которую нужно будет заткнуть в первую очередь.

Поддон для конденсата и слив

Их необходимо чистить и продувать, чтобы предотвратить засорение и разливы.

Конденсатор

Чтобы обеспечить достаточный поток воздуха для охлаждения змеевиков, ребра следует пропылесосить, а кусты или деревья на расстоянии менее 3 футов следует обрезать.

Центральные и оконные кондиционеры: что выбрать?

Когда дело доходит до покупки нового кондиционера, существует множество факторов, которые необходимо учитывать, прежде чем принять решение. Эти факторы включают энергоэффективность устройства, стоимость и простоту установки. Сравнивая различные кондиционеры, вы столкнетесь с двумя распространенными типами — оконными кондиционерами и центральными кондиционерами.

Следующая информация поможет вам определить, что лучше всего соответствует вашим потребностям:

Центральные кондиционеры и оконные кондиционеры: в чем разница?

Оконные кондиционеры сильно отличаются от центральных кондиционеров. Центральный кондиционер включает в себя гораздо больше частей. Как правило, конденсаторный блок находится снаружи здания, будь то во дворе или на крыше. Конденсатор использует набор труб для подачи хладагента в систему обработки воздуха. Центральные кондиционеры также используют систему воздуховодов внутри здания для распределения холодного воздуха по отдельным комнатам.

Оконный кондиционер представляет собой единый блок, не содержащий других частей. В блок уже встроены конденсатор, испаритель, термостат и вентилятор. Блок предназначен для встраивания в оконную раму и наиболее эффективно используется для охлаждения отдельных помещений.

Центральные кондиционеры против оконных кондиционеров: что дешевле?

Оконный кондиционер намного проще в установке, так как его не нужно подключать к системе воздуховодов для рассеивания воздуха. Все, что вам нужно сделать, это открыть окно и установить устройство между рамой, прежде чем закрыть окно на верхней части устройства. Это то, что вы можете легко сделать самостоятельно.

Если у вас центральный кондиционер, вам нужно будет нанять специалиста по HVAC, чтобы он правильно установился. Центральные кондиционеры также потребуют регулярного осмотра и обслуживания, чего нет в случае с оконными кондиционерами. Все эти затраты будут складываться, делая оконный кондиционер более дешевой покупкой.

Центральные кондиционеры по сравнению с оконными кондиционерами: что эффективнее?

Когда вы смотрите на статистику, может показаться, что оконный блок потребляет меньше энергии. Средний оконный блок потребляет от 500 до 1440 Вт электроэнергии для работы, тогда как центральный кондиционер в доме среднего размера потребляет около 3500 Вт. Одна из причин, по которой центральные кондиционеры потребляют так много энергии, заключается в том, что им необходимо использовать движущиеся части для рассеивания холодного воздуха по всему дому.

Однако оконный блок эффективен только для охлаждения одной комнаты за раз.
