Центровые отверстия – Inzhener-Info

: Категория: Конструирование механически обрабатываемых деталей

Детали, обрабатываемые на круглошлифовальных и токарных станках с установкой заготовки в центрах или в патроне с поддержкой другого конца заготовки в пиноли, снабжают центровыми отверстиями.

По ГОСТ 14034-74 предусмотрены следующие типы центровых отверстий: А, В, Т, R, F, N. Форма и размеры некоторых из них показаны на рис. 537. Центровые отверстия с предохранительной фаской (вид б) или выточкой (вид в), защищающими центрирующий конус от забоин, применяют, когда деталь при контроле устанавливают в центрах, а также когда необходимо обеспечить сохранность центров в эксплуатации на случай ремонтной переточки при перешлифовке. Центры с резьбовым отверстием (вид г) применяют при необходимости установки болта, а также (для тяжелых валов) как средство крепления вала при такелажировании.

Точность изготовления размера d и углов 60 и 120° обеспечивается центровочным режущим инструментом. При обработке углов рабочего конуса 60° другими видами режущего инструмента отклонение угла должно быть не более минус 30’.

Длина конической поверхности l₁ в центровых отверстиях с углом конуса 60° в технически обоснованных случаях может быть уменьшена до 0,5l₁.

Параметры шероховатости посадочных поверхностей центрового отверстия должны быть не более Ra = 2,5 мкм.

Данные для выбора центровых отверстий в зависимости от массы изделий (заготовок) приведены в рекомендуемом приложении к ГОСТ 14034-74.

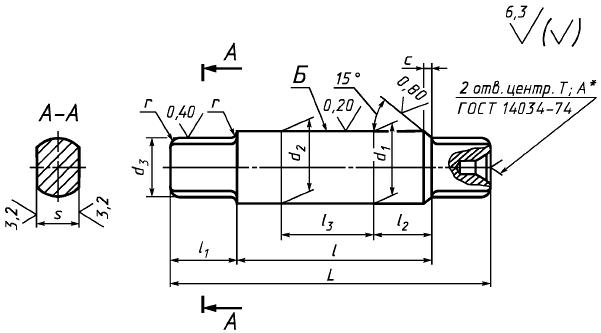

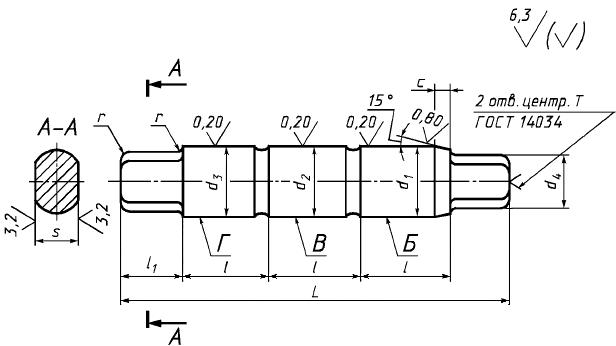

Центровые отверстия на чертежах обозначают по ГОСТу, как показано на рис. 538. Отсутствие сведений о центрах указывает, что деталь обрабатывают без их использования (точение с креплением в патроне, бесцентровое шлифование и т. д.) или что наличие центров недопустимо по функциональному назначению детали. В этом случае предпочтительнее во избежание ошибок сделать в технических требованиях на поле чертежа соответствующую надпись: «Центровые отверстия недопустимы».

Для удаления центровых отверстий необходимо отрезать зацентрованные концы вала, что вызывает непроизводительную затрату материала и увеличение объема механической обработки, поэтому применять этот способ следует лишь при необходимости.

Введение центровых отверстий нередко предопределяет конструктивную форму деталей. Такие случаи приведены на рис. 539, а, б (криволинейный рычаг), в, г (болт с асимметричной головкой) и д, е (трехопорная деталь).

В пустотелых валах центрирующие поверхности выполняют в виде фасок с центральным углом 60°. Для расширения выбора технологических операций, а также уменьшения массы деталей и приближения их формы к форме тела равного сопротивления изгибу рекомендуется торцы отверстий пустотелых цилиндрических деталей во всех случаях выполнять с конической фаской с центральным углом 60° (рис. 540, б) вместо обычной фаски под углом 45° (вид а). Если деталь обрабатывается в центрах, то поверхности центровых фасок выполняют с необходимой шероховатостью и снабжают защитными фасками или выточками (виды в—е).

Не рекомендуется выполнять центровые фаски на прерванных поверхностях, например, на валах с торцовыми пазами (рис. 541, а) и шлицами (вид б). Центровая фаска должна быть отнесена на расстояние, достаточное для пропуска центра (вид в). При больших размерах отверстия, когда возможно применение срезанных центров (вид г), это ограничение отпадает.

Нельзя допускать, чтобы резьба выходила на центровую фаску (вид д). Смятие начальных витков резьбы при завинчиваниях и отвинчиваниях портит центрирующую поверхность, исключая возможность повторного пользования центровой фаской. Резьбовой пояс должен быть отделен от фаски выточкой (вид е), имеющей длину l, достаточную для прохода центра.

Назад
Вперед

ГОСТ 14034-74. Отверстия центровые. Размеры (71351)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ОТВЕРСТИЯ ЦЕНТРОВЫЕ

РАЗМЕРЫ

ГОСТ 14034-74

Цена 4 коп.

здание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва

УДК 62-472 : 621.957(083.74) Группа Г02

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОТВЕРСТИЯ ЦЕНТРОВЫЕ
Размеры

Centre holes. Dimensions

ОСТ
14034—74

Взамен
ГОСТ 14034—68

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 сентября 1974 г. № 2253 срок действия установлен

с 01.07. 1975 г. до 01.07 1980 г.;

в части формы 7? с 01.01 1977 г. Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает формы и размеры центровых отверстий.

Стандарт соответствует рекомендации СЭВ по стандартизации PC 2772—70.

В стандарте учтены требования рекомендаций ИСО Р866, Р254 0—1972 и Р2541—1972.

Формы и размеры центровых отверстий должны соответствовать указанным на черт. 1—4 и в табл. 1—4.

Формы F и Н не должны применяться для режущего и вспомогательного инструмента с коническими хвостовиками с конусностью 1:10, 1 :7, 7 : 24, метрической и Морзе.

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 60°

Форма А Форма В Форма Т

* Размеры для справок.

Издание официальное

ерепечатка воспрещена

Переиздание. Сентябрь 1975 г.

©Издательство стандартов, 1?75

2 Зак. 182

SD	d	41		(пред. 8
SD	d	41		(пред. 8	Номин.	Пред. откл.
2,0 2,5	(0,5)	1,06	—	—	0,8	0,48	с.и_;	—	—
2,0 2,5	(0,63)	1,32	—	—	0,9	0,60		—	—
3	(0,8)	1,70	2,50	—	1,1	0,78		1,02	—
4	1,0	2,12	3,15	—	1,3	0,97		1,27	—
5	(1,25)	2,65	4,00	—	1,6	1,21	СМ₃	1,60	—
6	1,6	3,35	5,00	—	2,0	1,52		1,99	—
10	2,0	4,25	6,30	7,0	2,5	1,95		2,54	0,6
14	2,5	5,30	8,00	9,0	3,1	2,42		3,20	0,8
20	3,15	6,70	10,00	12,0	3,9	3,07		4,03	0,9
30 40	4	8,50	12,50	16,0	5,0	3,90		5,06	1,2
30 40	(5)	10,60	16,00	20,0	6,3	4. 85		6,41	1,6
60	6,3	13,20	18,00	25,0	8,0	5,98		7,36	1,8
80	(8)	17,00	22,40	32,0	10,1	7,79		9,35	2,0
100	10	21,20	28,00	36,0	12,8	9,70		11,66	2,5
120	12	25,40	33,00	—	14,6	11,60		13,80	2,5
160	16	33,90	42,50	—	19,2	15,50		18,00	—
240	20	42,40	51,60	—	25,0	19,40		22. 00	—
360	25	53,00	63,30	—	32,0	24,00		27,00	—

Таблица 1

мм

Стр. 2 ГОСТ 14034—74

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Размеры D рекомендуемые.

Пример условного обозначения центрового отверстия формы А диаметром мм:

Отв. центр. AI ГОСТ 14034—74ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 75°

•Форма С Форма Е

Черт. 2

* Размеры для справок.

Таблица 2

мм

D	d		а,	1 не менее,	Л (пред, откл. по СТИю)	/в (пред, откл. по СЛІ₁₀)
120	8	23,3	30,2	10	10	12,0
180	12	36,6	45,4	15	16	18,5
260	20	60,0	70,3	22	26	29,0
360	30	91,4	105,0	32	40	44,0
500	40	120,0	137,0	43	52	57,0
800	50	150,0	170,5	52	65	71,0
1200	63	186,0	213,7	65	80	88,0

Примечание. Размеры D рекомендуемые.

Пример условного обозначения центрового отверстия формы С диаметром d = 8 мм:

Отв. центр. С8 ГОСТ 14034—74

ЦЕНТРОВОЕ ОТВЕРСТИЕ С ДУГООБРАЗНОЙ ОБРАЗУЮЩЕЙ

Форма /?

Черт. 3

* Размеры для справок.

Таблица 3 мм

D	d		Л не менее	г
D	d		Л не менее	Наим.	Наиб.
2	(0.5)	1,30	1,3	1,30	1,60
2,5	(0,63)	1,50	1,5	1,60	2,00
3	(0. 8)	1,70	1,9	2,00	2,Й0^;
.4	1	2,12	2,3	2,50	3,15
. 5	(1.25)	2,65	2,8	3,15	4,00
. 6	1.6	3,35	3,5	4,00	5,00
10	2	4,25	4,4	5,00	6,30
14	2,5	5,30	5,5	6,30	8,00
20′	3,15	6,70	7,0	8,00	10,00
30	4	8,50	8,9	10,00	12,50
40	(5)	10,60	11,2	12,50	16,00
60	6,3	13,20	14,0	16,00	20,00
80	(8)	17,00	17,9	20,00	25,00
100 Приме Разме Разме	10 ч а н и я: ры, заключен ры D рекоме	21,20 ные в скобки тдуемые.	22,5 применять не р	25,00 гкомендуется.	31,50

Пример условного обозначения центрового отверстия формы 7? диаметром d—Л мм:

Отв. центр. R1 ГОСТ 14034—74

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ мм Форма Н ¹2 D для форм		d	(пред, откл. по Д₇)			1 не более	/1 (пред, откл. 3 (пред. ОТКЛ. по CM_S)
F	н	d	(пред, откл. по Д₇)			1 не более	/1 (пред, откл. 3 (пред. ОТКЛ. по CM_S)
8	—	М3	3,2	5	—	2,8	1,56	—	—
10	16	М4	4,3	6,5	8,2	3,5	1,90	4,0	2,4
12,5	20	М5	5,3	8,0	11,4	4,5	2,30	5,5	3,3
16	25	Мб	6,4	10,0	13,3	5,5	3,00	6,5	4,0
20	32	М8	8,4	12,5	16,0	7,0	3,50	8,0	4,5
25	40	М10	11,0	15,6	19,8	9,0	4,00	10,2	5,2
32	50	М12	13,0	18,0	22,0	10,0	4,30	11,2	5,5	60°’
40	63	М16	17,0	22,8	28,7	11,0	5,00	12,5	6,5
63	80	М20	21,0	28,0	33,0	12,5	6,00	14,0	7,5
100		М24	25,0	36,0	43,0	14,0	9,50	16,0	11,5
160		МЗО	31,0	44,8	51,8	18,0	12,00	20,0	14,0
250		М36	37,5	53,0	60,0	20,0	13,50	22,0	15,5
400		М42	43,5	59,7	70,5	22,0	14,00	25,0	17,0
630		М48	49,5	74,0	88,0	24,0	16,00	28,0	20,0	75°
900		М56	58,0	85,6	99,5	27,0	18,00	31,0	22,0	75°
