Маркировка класса прочности: болты и гайки
Нанесенные на головку болта цифры и буквы – это не случайные знаки, а специальная маркировка.
В ней зашифрованы реальные сведения о том, на каком заводе изготовили крепеж, основные характеристики изделия.
Требования к маркировке на шляпках болтов изложены в ГОСТ 1759.0-87, ГОСТ 18126-94, 24379.1-80.
Обозначение высокопрочного крепежа регламентирует ГОСТ Р 52644-2006.

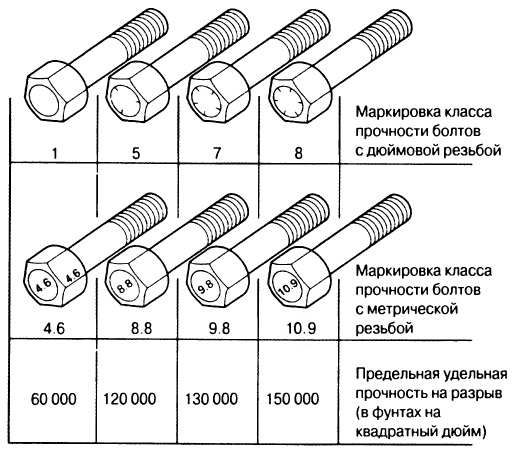

Маркировка класса прочности болтов
Долгое время в нашей стране все метизы производились по ГОСТу 22353-77, но сегодня его правила больше не актуальны. Все технические характеристики болтов соответствуют ГОСТу Р 52644-2006. Однако в закромах дедушкиных балконов, а также на складах и в мастерских по-прежнему встречаются болты со старой маркировкой. И встречаются порой в промышленных масштабах. Поэтому скажем пару слов о советском ГОСТе и о том, что значила старая маркировка.

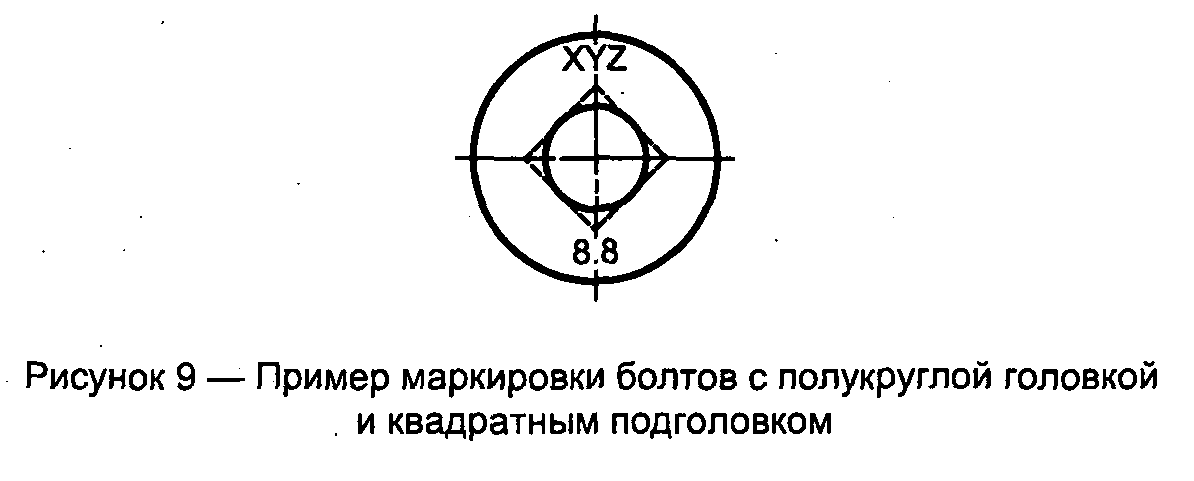

Она представлена двумя частями: буквы в верхней части и цифры внизу.
Буквами обозначено клеймо завода, на которым был изготовлен метиз, например, WT, Ч, L, OC, D и другие. Следом обычно идут цифры, отражающие временное сопротивление метиза в МПа, поделенное на десять. Дальше снова буквы, по которым мы можем определить уровень сопротивления крепежа агрессивным условиям окружающей среды. Например, ХЛ будет обозначать, что болт предназначен для холодных климатических условий. Цифры внизу обозначают номер плавки.
Иногда на болтах можно встретить стрелку, указывающую в направлении «против часовой». Это значит, что у вас в руках метиз с левой резьбой. Если резьба правая, то обозначение просто отсутствует.

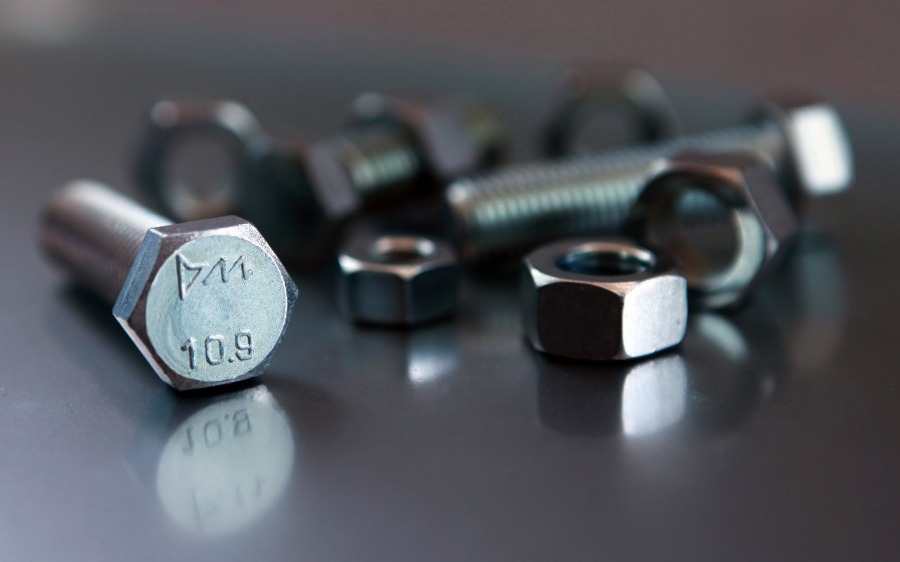

Современная маркировка болтов по прочности
Новый ГОСТ мало что поменял как в расположении символов, так и в их смысловой нагрузке. Вверху мы по-прежнему можем увидеть клеймо изготовителя. Следом идет номер плавки.

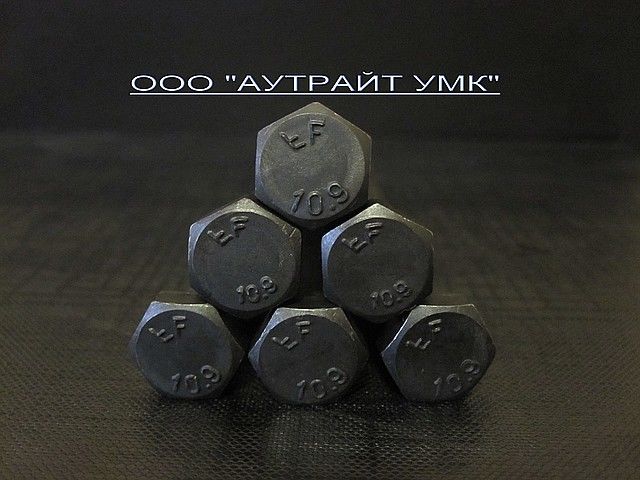

Внизу обозначен класс прочности метиза согласно новому ГОСТу. Здесь же можно обнаружить букву S, которая говорит, что перед нами высокопрочный болт с головкой в виде шестигранника с увеличенным размером.
Обозначение класса сопротивляемости вредному атмосферному влиянию также осталось. Оно идет последним.
Как подготовить высокопрочные болты, гайки и шайбы к эксплуатации
Из практического опыта, можно сказать, что на стройках никто никогда не готовит эти крепежные элементы к использованию. Болты на объект, обычно, привозят в заводской смазке и их сразу пускают в дело. Однако, это – неправильно и мастера старой школы знают несколько хитростей, как готовить высокопрочные крепежные элементы к работе.
Старые забытые секреты подготовки высокопрочных болтов к использованию
Эти крепежные элементы, перед применением нужно прокипятить в воде с бытовым стиральным порошком или моющим раствором. Это делается для того чтоб удалить заводское масло, окалину, грязь произвести визуальный осмотр болтов на наличие трещин, произвести прогонку отбракованных болтов и гаек. Перед установкой в конструкцию, нужно смазать резьбовую часть маслом. Иногда, рекомендуют после кипячения окунуть болты в смесь бензина с маслом.
Высокопрочный болт устанавливается с двумя шайбами одна со стороный болта, вторая со стороны гайки.

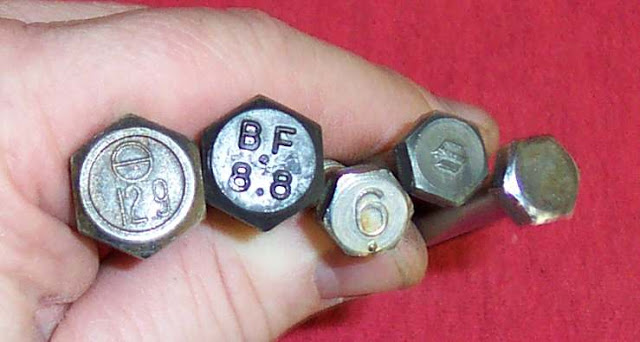

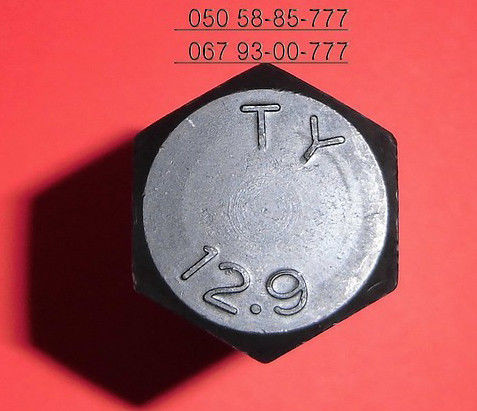

Маркировочные обозначения
Если вы не профессиональный строитель, не стоит углубляться в дебри классификаций болтов. Важно знать, что, как уже было сказано, цифры на головке болта значат класс прочности. Обычно это две цифры, написанные через точку, например, 3.6 или 10.9.
Первая цифра обозначает нагрузку на резьбовое соединение, которое может выдержать метиз. Если точнее, то это одна сотая номинальной величины предела прочности метиза на разрыв. Измерение осуществляется в МПа.
Пример: если на болте вы видите 8.8, это значит, что предел прочности болта на разрыв будет 8×100 = 800 МПа.
Следующая цифра указывает на отношение предела текучести к пределу прочности, умноженному на десять. Из двух цифр вы сможете вычислить предел текучести материала. Для этого их умножают друг на друга, а потом — еще на десять.
Пример: возвращаемся к тем же самым 8.
8. 8×8 х 10 = 640 Н/м.
Важно понимать, что предел максимальной рабочей нагрузки болта и есть предел текучести. Рассчитывая соединение болтом по заданной нагрузке, используют коэффициент 0,5-0,6 от предела текучести. К примеру, если болт М14 класса прочности 8.8 имеет площадь сечения около одного квадратного сантиметра, а диаметр тела — около 12 мм, то предел его прочности на разрыв будет 8 тонн, предел текучести — 6,4 тонны, а расчетная нагрузка 6,4×0,5 = 3,2 т.

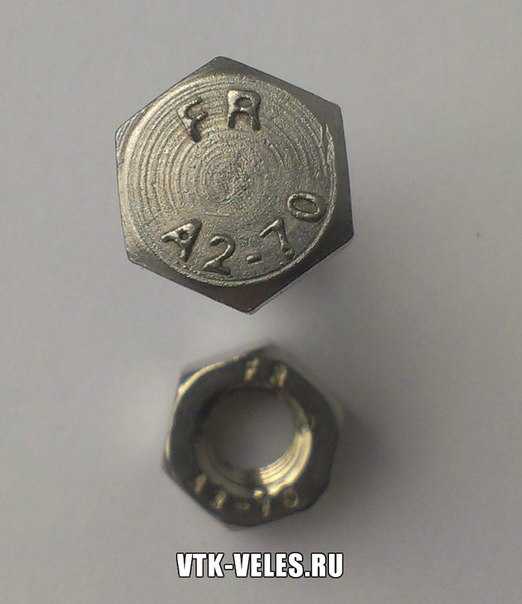

Маркировка болтов из нержавеющей стали
Среди обозначений на болте, сделанном из нержавеющей стали, на первое место ставят маркировку самой стали, А2 или А4. Следом идет предел прочности, например, 50, 60, 70 и т. д. Эти числа также обозначают одну десятую от предела прочности углеродистой стали, измеряемых в МПа.
Коррозионная стойкость нержавеющей стали
Нержавеющая сталь способна сохранять свои антикоррозионные свойства только при наличии кислорода, под воздействием которого на поверхности нержавейки образуется защитный оксидный слой хрома (оксидная плёнка хрома).
Такой слой способен изолировать поверхность металла и не давать ему воздействовать с агрессивными веществами. Слой всегда самовосстанавливается при наличии кислорода, но при повреждении или разрушении оксидного слоя хрома, неизбежно наступает коррозия. Выделяют несколько видов коррозии нержавеющей стали.
Щелевая коррозия
Эта коррозия происходит в зазорах между нержавейкой и другим материалом, к примеру, уплотнителем, прокладками и пр. Из-за неплотного контакта или сильной шероховатости поверхности в зазоры может проникнуть агрессивное вещество. Доступ кислорода в такие места ограничен, и защитный оксидный слой нержавейки будет уничтожаться агрессивной средой, не имея возможности к самовосстановлению. Поверхность металла начнёт окисляться под воздействием агрессивного вещества, и наступит коррозия, результатом которой будет ржавчина на поверхности и дальнейшее разрушение нержавейки. Чем ровнее будет поверхность изделий и чем меньше будет зазор между ними, тем меньше шансов для возникновения щелевой коррозии.
Часто встречается у крепежных изделий, эксплуатирующихся в морской воде, где скорость течения и отсутствие кислорода могут ускорить процессы щелевой коррозии.Питтинговая (точечная) коррозия
Этот вид коррозии возникает чаще всего из-за повреждения поверхности нержавеющей стали, в результате чего защитный оксидный слой повреждается. Незащищенная поверхность нержавейки начинает взаимодействовать со средой, что приведет к образованию темных пятен или точек. Если не удалить первые признаки коррозии, то пятна образуют ржавые язвы с последующим разрушением поверхности. Также питтинговая коррозия может возникнуть и от неоднородности структуры материала или наличия в материале вкраплений других веществ, что часто встречается при нарушении технологии изготовления. Повышенная пористость структуры, сильная шероховатость и наличие окалин также могу спровоцировать этот вид коррозии. Повышение температуры заметно ускорит процессы протекания питтинговой коррозии.
Гальваническая коррозия
Любой металл от природы обладает определенным электрическим потенциалом.
Если между металлами появится токопроводящая среда, то возникает движение заряженных частиц от одного металла к другому, т.е. возникает ток между ними. Металл, отдающий электроны, будет медленно или быстро разрушаться, а другой металл не подвергнется изменениям. Таким образом, образуется гальваническая пара. Существуют допустимые гальванические пары, реакция между которыми очень слабая и медленная, и недопустимые, реакция между которыми быстро приведет к разрушению одного из металлов. Если речь идет о нержавеющих крепежных изделиях, то их недопустимо использовать в конструкциях, где возможно возникновение гальванической пары с медью и ее сплавами. Поверхностные слои нержавейки в такой паре начнут быстро образовывать ржавчину. Не рекомендуется применять нержавеющую сталь также и с алюминием, но эта рекомендация касается только эксплуатации двух материалов во влажной среде или в воде. Повышение температуры ускоряет процессы, происходящие в гальванических парах, что может усугубить течение коррозии.
Проверка магнитом нержавеющего крепежа
Магнитными являются изделия из мартенситного и ферритного класса нержавеющей стали. Изделия из аустенитной стали также могут быть магнитными. Если магнит притягивается к изделиям марок А1-А5, то это не является показателем качества материала. Об этом свидетельствует также международный стандарт ISO 3506 (ГОСТ Р ИСО 3506 в РФ). Согласно стандарту, все крепежные изделия из аустенитных нержавеющих сталей при нормальных условиях — немагнитные, но после холодного деформирования или другой механической обработки возможно появление некоторых магнитных свойств. Каждый материал характеризуется способностью намагничиваться, это применимо и к нержавеющим сталям. Только вакуум может быть полностью немагнитным.
Заключение
На текущий момент среди нержавеющих крепежных изделий самыми популярными являются изделия из аустенитной стали марок А2 и А4, т.к. они чаще всего удовлетворяют потребности клиентов. Для решения более сложных задач, где требуется высокая прочность, применяют изделия из мартенситной стали марки С1, но найти такие изделия у поставщиков будет гораздо сложнее.
Крепежные изделия из ферритной стали марки F1 используются крайне редко под конкретную задачу клиента.

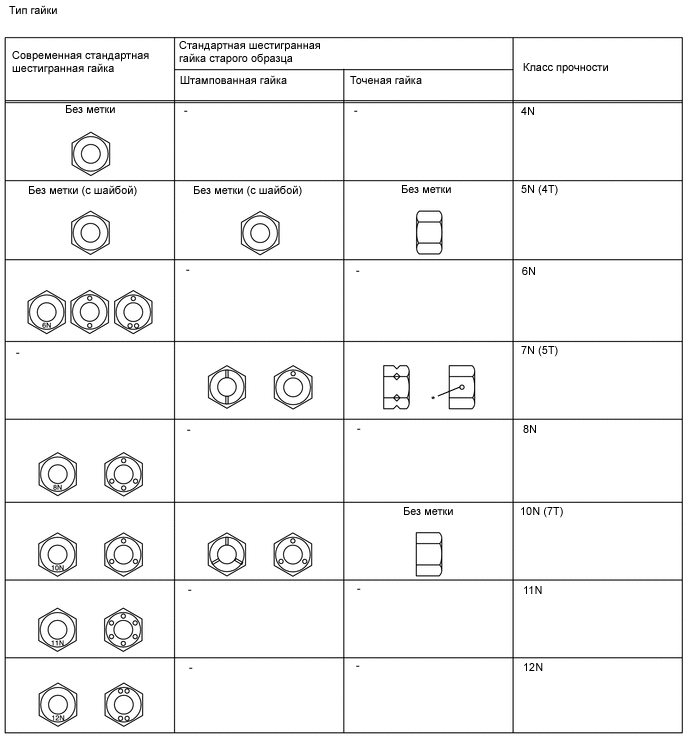

Маркировка прочности гаек
Для гаек характерны те же самые правила, что и для болтов. Сама маркировка расположена по борту гайки. Она подается в сокращенном виде, поэтому полное обозначение нужно смотреть на упаковке.
Первым делом, идет наименование изделия, затем класс точности. Но он, однако, указывается далеко не всегда, так как в конце описания идет госстандарт, согласно которому изготовлен этот тип гайки, где и прописана вся нужная информация. Далее указан тип резьбы: К — коническая, Т — трапециевидная, М — метрическая. Здесь же прописан диаметр гайки в миллиметрах. Иногда в этом месте также дают шаг резьбы в миллиметрах, который указывается только в тех случаях, если резьба очень мелкая и направление резьбы, если оно левое.
Следом идет класс прочности и значение покрытия в микронах, указываемое в виде цифры от единицы до тринадцати. И наконец, государственный стандарт, о котором уже упоминалось выше.
Гайки имеют семь классов прочности: 4, 5, 6, 8, 9, 10, 12. Как и в случае с болтом, класс прочности обозначает одну сотую предела прочности, что является рекомендуемым значением для равномерного распределения давления на крепеж.
Но есть и отличия от маркировки болтов: указанные классы прочности годятся только для стандартных и высоких гаек. На боку низкой гайки вы увидите другие обозначения: 04 и 05. Они говорят, что этот метиз не предназначен для высоких нагрузок.
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных болтов (исполнение 1) с крупным шагом резьбы
ПРИЛОЖЕНИЕ 1 Справочное
| Длина болта , мм | Теоретическая масса 1000 шт. болтов, кг , при номинальном диаметре резьбы , мм | ||||||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
| 8 | 4,306 | 8,668 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 10 | 4,712 | 9,394 | 16,68 | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 5,118 | 10,120 | 17,82 | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 5,524 | 10,850 | 18,96 | 27,89 | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 5,930 | 11,570 | 20,10 | 29,48 | 43,98 | — | — | — | — | — | — | — | — | — | — |
| 18 | 6,336 | 12,300 | 21,23 | 31,12 | 46,21 | 65,54 | — | — | — | — | — | — | — | — | — |
| 20 | 6,742 | 13,020 | 22,37 | 32,76 | 48,45 | 68,49 | 95,81 | — | — | — | — | — | — | — | — |
| 22 | 7,204 | 13,520 | 23,51 | 34,40 | 50,69 | 71,44 | 99,52 | — | — | — | — | — | — | — | — |
| 25 | 7,871 | 14,840 | 25,22 | 36,86 | 54,05 | 75,87 | 105,10 | 133,3 | — | — | — | — | — | — | — |
| 28 | 8,537 | 16,330 | 26,92 | 39,32 | 57,40 | 80,29 | 110,60 | 140,2 | — | — | — | — | — | — | — |
| 30 | 8,981 | 17,120 | 28,52 | 40,96 | 59,64 | 83,24 | 114,30 | 144,8 | 193,0 | — | — | — | — | — | — |
| 32 | 9,426 | 17,910 | 29,43 | 42,59 | 61,87 | 86,19 | 118,00 | 149,4 | 198,6 | 237,0 | — | — | — | — | — |
| 35 | 10,090 | 19,090 | 31,28 | 45,34 | 65,24 | 90,62 | 123,60 | 156,3 | 207,0 | 246,9 | 340,6 | — | — | — | — |
| 38 | 10,760 | 20,280 | 33,18 | 48,00 | 68,59 | 95,04 | 129,20 | 163,2 | 215,4 | 256,9 | 353,3 | — | — | — | — |
| 40 | 11,200 | 21,070 | 34,36 | 49,78 | 71,25 | 97,99 | 132,90 | 167,8 | 221,0 | 263,5 | 361,8 | 474,8 | — | — | — |
| 45 | 12,310 | 23,040 | 37,45 | 54,22 | 77,30 | 105,70 | 142,10 | 179,4 | 235,0 | 280,1 | 373,0 | 500,9 | — | — | — |
| 50 | 13,420 | 25,020 | 40,53 | 58,67 | 83,35 | 113,60 | 152,40 | 190,9 | 249,0 | 296,7 | 404,1 | 526,9 | 834,5 | — | — |
| 55 | 14,530 | 26,990 | 43,62 | 63,11 | 89,39 | 121,50 | 162,40 | 203,7 | 263,1 | 313,3 | 425,3 | 553,0 | 872,1 | 1304 | — |
| 60 | 15,640 | 28,970 | 46,70 | 67,55 | 95,44 | 129,40 | 172,40 | 216,0 | 278,9 | 329,9 | 446,5 | 579,0 | 909,8 | 1356 | — |
| 65 | 16,760 | 30,940 | 49,79 | 71,99 | 101,50 | 137,30 | 182,40 | 228,4 | 293,8 | 348,8 | 467,7 | 605,1 | 947,4 | 1407 | 2009 |
| 70 | 17,870 | 32,910 | 52,87 | 76,44 | 107,50 | 145,20 | 192,40 | 240,7 | 308,8 | 366,5 | 491,1 | 631,1 | 985,0 | 1458 | 2076 |
| 75 | 18,980 | 34,890 | 55,96 | 80,88 | 113,60 | 153,10 | 202,40 | 253,0 | 323,7 | 384,3 | 513,6 | 659,7 | 1023,0 | 1509 | 2143 |
| 80 | 20,090 | 36,860 | 59,04 | 85,33 | 119,60 | 161,00 | 212,40 | 265,0 | 338,6 | 402,1 | 536,1 | 687,5 | 1061,0 | 1561 | 2211 |
| 85 | 21,200 | 38,840 | 62,13 | 89,77 | 125,70 | 168,90 | 222,40 | 277,7 | 353,6 | 419,8 | 558,6 | 715,2 | 1098,0 | 1612 | 2278 |
| 90 | 22,310 | 40,810 | 65,21 | 94,20 | 131,70 | 176,80 | 232,40 | 290,1 | 368,5 | 437,6 | 581,0 | 743,0 | 1141,0 | 1663 | 2345 |
| 95 | — | 42,790 | 68,30 | 98,64 | 137,80 | 184,70 | 242,40 | 302,4 | 383,4 | 455,4 | 603,5 | 770,8 | 1181,0 | 1715 | 2412 |
| 100 | — | 44,760 | 71,38 | 103,10 | 143,80 | 192,60 | 252,40 | 314,7 | 398,3 | 473,2 | 626,0 | 798,5 | 1221,0 | 1766 | 2479 |
| 105 | — | — | 74,47 | 107,50 | 149,90 | 200,50 | 262,40 | 327,1 | 413,3 | 490,9 | 648,5 | 826,3 | 1261,0 | 1826 | 2546 |
| 110 | — | — | 77,55 | 112,00 | 155,90 | 208,40 | 272,30 | 339,4 | 428,2 | 508,7 | 671,0 | 854,1 | 1301,0 | 1880 | 2614 |
| 115 | — | — | 80,63 | 116,40 | 162,00 | 216,30 | 282,30 | 351,8 | 443,1 | 526,5 | 693,5 | 881,8 | 1341,0 | 1934 | 2690 |
| 120 | — | — | 83,72 | 120,90 | 168,00 | 224,20 | 292,30 | 364,1 | 458,1 | 544,2 | 716,0 | 909,6 | 1381,0 | 1989 | 2760 |
| 125 | — | — | 86,80 | 125,30 | 174,00 | 232,10 | 302,30 | 376,4 | 473,0 | 562,0 | 738,5 | 937,4 | 1421,0 | 2043 | 2831 |
| 130 | — | — | 89,89 | 129,70 | 180,10 | 240,00 | 312,30 | 388,8 | 487,9 | 579,8 | 761,0 | 965,2 | 1461,0 | 2098 | 2903 |
| 140 | — | — | 96,06 | 138,60 | 192,20 | 255,80 | 332,30 | 413,5 | 517,8 | 615,3 | 806,0 | 1021,0 | 1541,0 | 2207 | 3045 |
| 150 | — | — | 102,18 | 147,50 | 204,30 | 271,60 | 352,30 | 438,1 | 547,6 | 650,8 | 850,1 | 1076,0 | 1621,0 | 2315 | 3187 |
| 160 | — | — | 108,38 | 156,40 | 216,40 | 287,40 | 372,30 | 462,8 | 577,5 | 686,4 | 895,9 | 1132,0 | 1701,0 | 2424 | 3329 |
| 170 | — | — | 114,58 | 165,30 | 228,50 | 303,20 | 392,30 | 487,5 | 607,4 | 721,9 | 940,9 | 1188,0 | 1780,0 | 2533 | 3471 |
| 180 | — | — | 120,68 | 174,20 | 240,60 | 319,00 | 412,30 | 512,2 | 637,2 | 757,5 | 985,9 | 1243,0 | 1860,0 | 2642 | 3614 |
| 190 | — | — | 126,88 | 183,10 | 252,70 | 333,80 | 432,30 | 536,9 | 667,1 | 793,0 | 1031,0 | 1299,0 | 1940,0 | 2751 | 3756 |
| 200 | — | — | 133,08 | 191,90 | 264,70 | 350,60 | 452,20 | 561,5 | 697,0 | 828,6 | 1076,0 | 1354,0 | 2020,0 | 2860 | 3898 |
| 220 | — | — | — | 209,70 | 228,90 | 382,20 | 492,20 | 610,9 | 756,7 | 899,6 | 1166,0 | 1465,0 | 2180,0 | 3077 | 4182 |
| 240 | — | — | — | 227,50 | 313,10 | 413,80 | 532,20 | 660,3 | 816,4 | 970,8 | 1256,0 | 1576,0 | 2340,0 | 3295 | 4466 |
| 260 | — | — | — | 245,20 | 337,60 | 445,40 | 572,20 | 709,6 | 876,1 | 1042,0 | 1346,0 | 1687,0 | 2500,0 | 3513 | 4751 |
| 280 | — | — | — | — | 361,50 | 476,90 | 612,20 | 759,0 | 935,9 | 1113,0 | 1436,0 | 1798,0 | 2660,0 | 3730 | 5035 |
| 300 | — | — | — | — | 385,70 | 508,50 | 652,20 | 808,3 | 995,6 | 1184,0 | 1526,0 | 1910,0 | 2820,0 | 3948 | 5319 |
(Измененная редакция, Изм.
N 5).

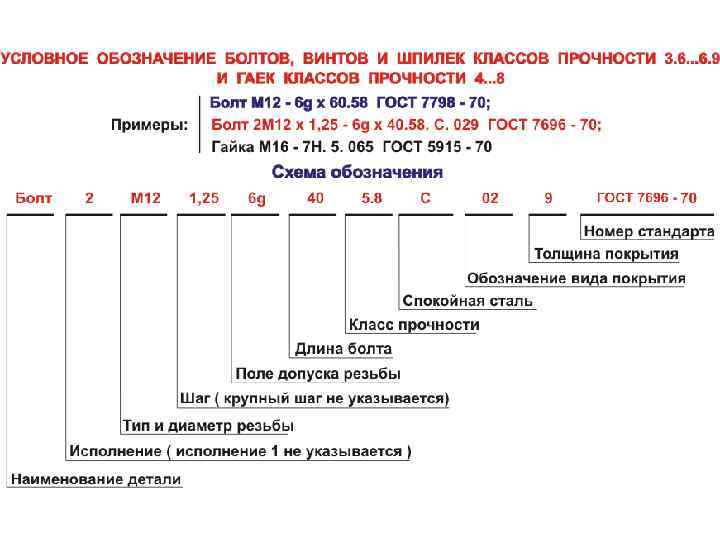

Полное условное обозначение
Полное обозначение болтов, винтов, шпилек и гаек нормируется стандартом ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»
На постсоветском пространстве согласно ГОСТ 1759.0-87 и ГОСТ 18126-94 принята следующая схема условного обозначения для болтов, винтов и шпилек и гаек из углеродистых сталей и цветных сплавов:
Для шайб используется немного другая схема условного обозначения согласно ГОСТ 18123-82 «Шайбы. Общие технические условия»:
Приведенные схемы имеют общий вид, со всеми возможными элементами. В зависимости от вида крепежа обозначение может содержать большее или меньшее количество элементов. Также необходимо отметить, что некоторые виды болтов, шпилек, гаек и шайб имеют свои специфические условные обозначения, нормируемые конкретным стандартом (например: болты фундаментные ГОСТ 24379.1-80, шпильки для фланцевых соединений ГОСТ 9066-75 и др.)
Маркировка класса прочности: болты и гайки
Маркировка класса прочности болтов
Долгое время в нашей стране все метизы производились по ГОСТу 22353-77, но сегодня его правила больше не актуальны.
Все технические характеристики болтов соответствуют ГОСТу Р 52644-2006. Однако в закромах дедушкиных балконов, а также на складах и в мастерских по-прежнему встречаются болты со старой маркировкой. И встречаются порой в промышленных масштабах. Поэтому скажем пару слов о советском ГОСТе и о том, что значила старая маркировка.
Она представлена двумя частями: буквы в верхней части и цифры внизу. Буквами обозначено клеймо завода, на которым был изготовлен метиз, например, WT, Ч, L, OC, D и другие. Следом обычно идут цифры, отражающие временное сопротивление метиза в МПа, поделенное на десять. Дальше снова буквы, по которым мы можем определить уровень сопротивления крепежа агрессивным условиям окружающей среды. Например, ХЛ будет обозначать, что болт предназначен для холодных климатических условий. Цифры внизу обозначают номер плавки.
Иногда на болтах можно встретить стрелку, указывающую в направлении «против часовой». Это значит, что у вас в руках метиз с левой резьбой. Если резьба правая, то обозначение просто отсутствует.
Как правильно затягивать и откручивать болт
Чаще всего при затяжке болтовых соединений на различных конструкциях в домашнем хозяйстве используются обычные гаечные ключи – торцевые, рожковые и накидные. Однако в таком случае точно определить момент затяжки тяжело, поэтому в промышленном производстве и ремонтных мастерских опытные слесари применяют специальные динамометрические ключи или пневматические гайковерты, главное достоинство которых – возможность выставлять требуемый уровень затяжки, зависящий от типа механизма.
Чтобы открутить болт, используют те же самые ключи, однако в старых конструкциях чаще всего болты сильно «прикипают» к гайке из-за коррозии. Для безопасного откручивания применяют несколько простых способов:
- использование проникающей смазки WD-40 аэрозольного типа;
- небольшое постукивание по ржавому болту молотком для разрушения ржавчины в профиле резьбового соединения;
- небольшой проворот гайки в сторону закручивания (всего на несколько градусов).
Современная маркировка болтов по прочности
Новый ГОСТ мало что поменял как в расположении символов, так и в их смысловой нагрузке. Вверху мы по-прежнему можем увидеть клеймо изготовителя. Следом идет номер плавки.
Внизу обозначен класс прочности метиза согласно новому ГОСТу. Здесь же можно обнаружить букву S, которая говорит, что перед нами высокопрочный болт с головкой в виде шестигранника с увеличенным размером. Обозначение класса сопротивляемости вредному атмосферному влиянию также осталось. Оно идет последним.
Какая сталь на болтах?
Самыми распространенными и самыми заказываемыми из всех видов болтов остаются болты с шестигранной головкой ГОСТ 7798-70 (ГОСТ 7805-70, DIN 931, DIN 933). Болты из обычной стали (сталь 20) всегда имеются в наличии на складе ООО «РМК-Т» в больших объемах.
Интересные материалы:
Где можно увидеть созвездие Стрельца? Где можно увидеть своих подписчиков в одноклассниках? Где можно увидеть туманность Андромеды? Где можно встать на учет в военкомат? Где можно встретить вампира в Симс 4? Где можно встретить знак велосипедная дорожка? Где можно выучиться на энергетика? Где можно выучится на фельдшера? Где можно выучиться на логиста в Беларуси? Где можно жарить шашлык в Астане?
Маркировочные обозначения
Если вы не профессиональный строитель, не стоит углубляться в дебри классификаций болтов.
Важно знать, что, как уже было сказано, цифры на головке болта значат класс прочности. Обычно это две цифры, написанные через точку, например, 3.6 или 10.9.
Первая цифра обозначает нагрузку на резьбовое соединение, которое может выдержать метиз. Если точнее, то это одна сотая номинальной величины предела прочности метиза на разрыв. Измерение осуществляется в МПа.
Пример: если на болте вы видите 8.8, это значит, что предел прочности болта на разрыв будет 8×100 = 800 МПа.
Следующая цифра указывает на отношение предела текучести к пределу прочности, умноженному на десять. Из двух цифр вы сможете вычислить предел текучести материала. Для этого их умножают друг на друга, а потом — еще на десять.
Пример: возвращаемся к тем же самым 8.8. 8×8 х 10 = 640 Н/м.
Важно понимать, что предел максимальной рабочей нагрузки болта и есть предел текучести. Рассчитывая соединение болтом по заданной нагрузке, используют коэффициент 0,5-0,6 от предела текучести.
К примеру, если болт М14 класса прочности 8.8 имеет площадь сечения около одного квадратного сантиметра, а диаметр тела — около 12 мм, то предел его прочности на разрыв будет 8 тонн, предел текучести — 6,4 тонны, а расчетная нагрузка 6,4×0,5 = 3,2 т.
Маркировка болтов из нержавеющей стали
Среди обозначений на болте, сделанном из нержавеющей стали, на первое место ставят маркировку самой стали, А2 или А4. Следом идет предел прочности, например, 50, 60, 70 и т. д. Эти числа также обозначают одну десятую от предела прочности углеродистой стали, измеряемых в МПа.
Какой диаметр болта м8?
На болты наносится полностью или частично метрическая резьба(М), наружный диаметр которой 8 мм. Шаг резьбы может быть крупный (стандарт) — 1,25 мм или мелкий — 1 мм. Размер “под ключ” — 13 мм. Высота шестигранной головки — 5,3 мм, цилиндрической — 8 мм.
Интересные материалы:
Как использовать Боракс? Как использовать бордосскую жидкость? Как использовать душицу? Как использовать гелевые красители? Как использовать ягоды лимонника? Как использовать яичный порошок вместо яиц? Как использовать имбирь при простуде? Как использовать канифоль для скрипки? Как использовать кислотный праймер для ногтей? Как использовать корейскую сыворотку для волос?
Маркировка прочности гаек
Для гаек характерны те же самые правила, что и для болтов.
Сама маркировка расположена по борту гайки. Она подается в сокращенном виде, поэтому полное обозначение нужно смотреть на упаковке.
Первым делом, идет наименование изделия, затем класс точности. Но он, однако, указывается далеко не всегда, так как в конце описания идет госстандарт, согласно которому изготовлен этот тип гайки, где и прописана вся нужная информация. Далее указан тип резьбы: К — коническая, Т — трапециевидная, М — метрическая. Здесь же прописан диаметр гайки в миллиметрах. Иногда в этом месте также дают шаг резьбы в миллиметрах, который указывается только в тех случаях, если резьба очень мелкая и направление резьбы, если оно левое.
Следом идет класс прочности и значение покрытия в микронах, указываемое в виде цифры от единицы до тринадцати. И наконец, государственный стандарт, о котором уже упоминалось выше.
Гайки имеют семь классов прочности: 4, 5, 6, 8, 9, 10, 12. Как и в случае с болтом, класс прочности обозначает одну сотую предела прочности, что является рекомендуемым значением для равномерного распределения давления на крепеж.
Но есть и отличия от маркировки болтов: указанные классы прочности годятся только для стандартных и высоких гаек. На боку низкой гайки вы увидите другие обозначения: 04 и 05. Они говорят, что этот метиз не предназначен для высоких нагрузок.
По назначению
Исходя из назначения, можно выделить следующие типы болтов:
- Лемешный – предназначен для крепления тяжелых подвесных конструкций. Исходя из названия можно понять, что он широко используется в сельском хозяйстве, обычно для крепления лемехов на почвообрабатывающую технику.
- Мебельный – отличается от других видов тем, что резьба нарезается не по всей длине стержня. Обычной целостной остается третья часть. Головка такого крепежа обычно гладкая, что необходимо для того, чтобы болт не выступал над поверхностью мебели. Несмотря на названия, такие элементы применяются и в других сферах, особенно часто в строительстве.
- Дорожный – широко распространённый при монтаже ограждений. Отличается полукруглой головкой, под которой расположен квадратный подголовок. Такая конструкция позволяет прочно фиксировать элементы ограждения к столбам. Применяется во всех сферах, где есть необходимость фиксации тонких листов металла, дерева, пластика и других материалов.
- Машиностроительный – наиболее распространенный тип болтов, который применяется машиностроительстве. Он отличается повышенными прочностными свойствами и устойчивостью к агрессивной внешней среды.
- Путевой – применяется в железнодорожной сфере, чаще всего для соединения отдельных частей рельс. Отличаются тем, что резьба может составлять меньше половины длины стержня.
Такая конструкция позволяет прочно фиксировать элементы ограждения к столбам. Применяется во всех сферах, где есть необходимость фиксации тонких листов металла, дерева, пластика и других материалов.Понять к какому типу относиться метиз можно исходя из условного обозначения болтов.
Как подготовить высокопрочные болты, гайки и шайбы к эксплуатации
Из практического опыта, можно сказать, что на стройках никто никогда не готовит эти крепежные элементы к использованию. Болты на объект, обычно, привозят в заводской смазке и их сразу пускают в дело. Однако, это – неправильно и мастера старой школы знают несколько хитростей, как готовить высокопрочные крепежные элементы к работе.
Старые забытые секреты подготовки высокопрочных болтов к использованию
Эти крепежные элементы, перед применением нужно прокипятить в воде с бытовым стиральным порошком или моющим раствором. Это делается для того чтоб удалить заводское масло, окалину, грязь произвести визуальный осмотр болтов на наличие трещин, произвести прогонку отбракованных болтов и гаек. Перед установкой в конструкцию, нужно смазать резьбовую часть маслом. Иногда, рекомендуют после кипячения окунуть болты в смесь бензина с маслом.
Высокопрочный болт устанавливается с двумя шайбами одна со стороный болта, вторая со стороны гайки.
Обозначение и маркировка нержавеющих крепёжных изделий по ГОСТ ISO 3506-2014
Обозначение и маркировку нержавеющего крепежа регламентирует ГОСТ ISO 3506-2014 «Механические свойства крепёжных изделий из коррозионно-стойкой нержавеющей стали».
Согласно этого стандарта обозначение и маркировка обусловлены типом изделия. Так, например, для болтов ГОСТ указывает на прочность изделия, а у самонарезающих и установочных винтов – на твёрдость.
Соответственно, от этого зависит как маркировка класса, так и механические свойства, которые они отображают.
Поэтому ГОСТ ISO 3506-2014 «Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали» разбит на 4 части, каждая из которых задаёт обозначение и маркировку для схожих по принципу работы изделий.
Расшифровка обозначения каждого из типов крепежа приводится по соответствующим ссылкам:
ГОСТ ISO 3506-1–2014 – для болтов, винтов и шпилек;
ГОСТ ISO 3506-3–2014 – для установочных винтов и аналогичных крепёжных изделий, не подвергаемых растягивающему напряжению;
ГОСТ ISO 3506-4–2014 – для самонарезающих винтов.
Обозначение и маркировка других крепёжных изделий из коррозионно-стойких сталей.
С учётом большого разнообразия типов крепёжных изделий ГОСТ ISO 3506 регламентирует только их общие свойства. Поэтому в соответствующих стандартах на конкретные изделия необходимо уточнять требования по марке стали или классу прочности.
Для нестандартного крепежа следует выбирать свойства похожих стандартных изделий настолько близких по принципу работы, насколько это возможно.
Механические свойства остальных нерезьбовых изделий, например, шайб, указаны в соответствующих стандартах на продукцию.
Обозначение и маркировка нержавеющих болтов, винтов и шпилек с метрической резьбой по ГОСТ ISO 3506-1–2014
Обозначение и маркировка нержавеющих гаек по ГОСТ ISO 3506-2–2014
Обозначение и маркировка нержавеющих установочных винтов по ГОСТ ISO 3506-3–2014
Обозначение и маркировка нержавеющих самонарезающих винтов по ГОСТ ISO 3506-4–2014
Остались вопросы?
Задайте их нашему техническому специалисту, мы ответим на них в течение 1-2 рабочих дней!
Источник статьи: https://www.best-krepeg.ru/information/nerzhaveyushie-standarty/oboznachenie/
Размеры под ключ болта М12 (условия возможности закручивания гайки)
Для сборных ключей
Место под ключ по ГОСТ 2839-80 — stroyone
Для ключей по ГОСТ 2839-80
Место под ключ — stroyone.
com
Размеры в мм
| Размеры | Для ключей по ГОСТ 2839-80 | Для сборных ключей |
| Dmin | 38 | 20 |
| Amin | 23 | 27 |
| Bmin | 30 | 24 |
| Cmin | 32 | 16 |
| Emin | 22 | 22 |
| Fmin | 10 | — |
| Gmin | — | 29 |
Что такое болт: определение, виды и применение
Болт — это металлическое крепежное изделие, состоящее из шляпки и цилиндрического стержня с наружной резьбой, применяемое для фиксации детали в одной точке. Образует соединение вместе с резьбовым отверстием или гайкой. Используется повсеместно: в быту, промышленности, электронике.
Все о болте
Что это такое
Для чего нужен
Отличия от других элементов
Плюсы и минусы
Виды
Маркировка
Чем закрепить
Это один из самых распространенных крепежных элементов. Он представляет собой металлический стержень в форме цилиндра, на внешней стороне которого есть резьба.
Венчает его шляпка (головка), как правило, шестигранная. С его помощью фиксируют и соединяют материалы. Соединение происходит за счет фиксации гайкой или путем вкручивания стержня в отверстие с внутренней винтообразной канавкой.
Pexels
Болт состоит из стержня без острого наконечника и шляпки, как правило, без углубления
Из чего делают болты
Независимо от формы, вида, размера и технических характеристик все они изготавливаются из металла. Зачастую применяется сталь. Она может быть углеродистой, жаропрочной, легированной, нержавеющей, оцинкованной и неоцинкованной. Реже в производстве используются цветные металлы: медь или латунь.
Применяются они во всех сферах: в быту, электронике, строительстве, промышленности. Они подходят для соединения металла, дерева, пластмассы и стекла. Их распространенность объясняется легкостью замены. Если сборная конструкция или ее часть выходит из строя, сборка проводится быстрее и может делаться многократно.
Кроме того, разнообразие видов болтов настолько огромное, что подобрать подходящий можно к любой детали.
Чтобы более полно раскрыть исходное понятие, нужно определить, чем оно точно не является. Многие люди путают данное изделие с винтами, шурупами и шпильками.
От винта
Разница между болтом и винтом в том, что первый полностью проходит через материал конструкции, выходит с обратной ее стороны и закрепляется гайкой. Головка остается снаружи. Обычно она шестигранная и без углублений, хотя есть и исключения. Закручивание осуществляется гаечным ключом. На винтах есть шпицы, поэтому они устанавливаются отверткой. После ввинчивания шляпка уходит вглубь материала, а не остается на поверхности.
От шурупа
Болт отличается от шурупа наконечником. У первого он тупой, у второго — острый. Заостренный кончик предназначен для вкручивания в безрезьбовое отверстие, сделанное сверлом. Резьба у шурупа редкая, но самонарезающая. На стержень не накручивается гайка. Он не выходит из детали, а полностью остается внутри материала.
Unsplash
Шурупы и саморезы вкручиваются в изделие за счет острой резьбы и острого наконечника
От шпильки
Шпилька — это крепежный элемент, состоящий из одного стержня без головки. Соединение образуется также, как и болтовое — с гайкой или отверстием, у которого есть внутренняя резьба. Но используется этот элемент только для деталей без сквозного отверстия. После установки он остается в изделии. Что лучше — болт или шпилька, зависит от конкретной задачи. Заменить одно другим не получится.
Болтовое соединение имеет достоинства и недостатки, которые стоит учитывать при покупке изделий.
Преимущества
- Можно открутить, заменить, переделать.
- Высокие показатели прочности.
- Финансовая доступность.
- Большое разнообразие видов.
Недостатки
- Необходимость корректного подбора. Для определенных видов работ требуются изделия с соответствующими параметрами. При этом их разновидностей настолько много, что разобраться в них может не каждый.
- Склонность к отвинчиванию из-за неправильного монтажа, неверно рассчитанной нагрузки и пр.
- Необходимость применения нескольких метизов. Из-за этого конструкция может быть громоздкой и тяжелой.
Для определенных видов работ требуются изделия с соответствующими параметрами. При этом их разновидностей настолько много, что разобраться в них может не каждый.Болтовые соединения могут быть разными в зависимости от применяемого крепежного элемента. Они классифицируются по назначению, устройству, точности и форме.
По сфере применения
- Лемешный. С помощью таких изделий крепится, к примеру, лемех плуга на сельхозтехнике.
- Мебельный: треть стержня, расположенная ближе к головке, не имеет резьбы. Шляпка обычно гладкая и не выступает над поверхностью.
- Дорожный: применяется для ограждений, тонких листов металла, пластика или дерева. Головка полукруглая, под ней находится квадратный подголовок, позволяющий прочнее зафиксировать отдельные детали.
- Машиностроительный: отличается высокой прочностью и устойчивостью к факторам среды.
- Путевой: для соединения рельс. Резьба может доходить только до середины стержня.
ShutterStock
Выпускается огромное количество болтов разной формы, устройства, размера, назначения и прочности
По форме головок
- Универсальный с шестигранной шляпкой.
- Рым-болт с крепежным кольцом вместо головки.
- С полукруглой шляпкой.
- С потайной плоской головкой.
- Со шпицами на стержне.
По типу резьбы
- Метрическая. Форма пазов образует равнобедренный треугольник. Расстояние между выступами измеряется в миллиметрах.
- Дюймовая. Отличается только тем, что шаг обозначают в дюймах.
- Трапециевидная. Впадины и выступы формируют трапецию, что позволяет повысить силу трения и мешает стержню выкрутиться.
- Упорная. В сечении имеет форму прямоугольного треугольника. Применяется при больших боковых нагрузках.
- Прямоугольная. Необходима при повышенном давлении на деталь.
По точности
- Класс А. Элемент устанавливается в отверстие таким образом, что между его стенками и крепежом не остается зазора. Разница между диаметрами не должна быть более 0,3 мм в пользу стержня. Постепенно деталь растачивается изнутри до необходимой ширины.
- Класс B (нормальная точность). Диаметр изделия меньше отверстия на 1-3 мм.
- Класс С. Показатель расхождения может достигать 11 мм. К таким крепежным элементам не предъявляются высокие требования по точности и прочности.
Чтобы выбрать крепежное изделие, которое подойдет к детали, изучите его строение, особенности резьбы, вид материала и форму стержня. Основную информацию можно узнать по маркировке.
Маркировка обычно находится на шляпке. Латинские буквы обозначают конкретного производителя, а не технические свойства.
Сведения о характеристиках можно получить, обратив внимание на числовые маркеры. По ним можно узнать класс прочности. Всего их 11 и они одинаковые для большинства метизов: гаек, винтов, шпилек и пр. Число на головке состоит из двух цифр.
Расшифровка маркировки
- Первая цифра обозначает прочность на разрыв (сопротивление) и растяжение (удлинение). Ее нужно умножить на 100. Например, крепежный элемент с маркировкой 5,8 имеет показатель прочности 500 Н/мм2 (ньютон на квадратный миллиметр).
- Вторая означает предел текучести, то есть максимальная нагрузка, которую выдерживает стержень. Если ее превысить, он начинает деформироваться. Чтобы рассчитать это значение, нужно 500 умножить на 0,8. Получается, что текучесть изделия с маркировкой 5,8 равна 80% или 400 Н/мм 2.
Pexels
По цифрам на шляпках болтов можно определить прочность изделия
Чем выше цифра, тем прочнее болтовое соединение.
Метизы с обозначением до 6,8 изготавливаются с добавлением хрома, бора, марганца и пр. Элементы с прочностью от 6,8 до 12,9 сделаны из легированной стали.
На крепежах бывают и другие символы, например, стрелочка. Если она есть, то резьба левосторонняя, если нет — правосторонняя.
Его необходимо вставить в отверстие или вкрутить в деталь по резьбе, если она имеется. Сначала вкручивание осуществляется пальцами до отказа. Затягивается соединение с помощью гаечного ключа или отвертки при наличии шпица. Делать это нужно не со всей силы, чтобы не испортить резьбу. При этом слабое затягивание может стать причиной расшатывания конструкции. С обратной стороны закручивается гайка. Чтобы плотнее зафиксировать деталь, между ее верхней поверхностью и головкой ставится шайба — металлическое изделие с отверстием посередине. При необходимости болты подкручивают в процессе эксплуатации конструкции.
Unsplash
Зачастую болт крепится гаечным ключем, реже — отверткой
Крепежи для деревянных конструкций: какие они бывают?
 included in pkg.”> 800 штук в упаковке | 4 дня | 10 | 4 | 8 | 0,7 | Полная нить | NO | [Искрытая сталь] 304 Эквивалент нержавеющей стали | Черный оксид.0004 10.9 | – | Fully threaded | N/A | – | – | M4 | M4X8 | M4-8 | Steel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
800 Pieces Per Package | 4 дня | 10 | 4 | 10 | 0,7 | Полная резьба | № | [Нержавеющая сталь] 304 Нержавеющая сталь Эквивалент | Black Oxide Coating | Box/Pack | 10.9 | – | Fully threaded | N/A | – | – | M4 | M4X10 | M4-10 | Steel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 4 дня | 10 | 4 | 12 | 0,7 | Complete thread | No | [Stainless Steel] 304 Stainless Steel Equivalent | Black Oxide Coating | Box/Pack | 10.9 | – | Fully threaded | N/A | – | – | M4 | M4X12 | M4-12 | Сталь | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
600 шт. в упаковке | 4
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
included in pkg.”> 500 500.0005
included in pkg.”> 400 400 штуки за пакет
9
9
included in pkg.”>
4 дня
included in pkg.”> 200 штук в упаковке
included in pkg.”> 200 штук в упаковке
9
included in pkg.”> 200 штук в упаковке
9
9
9
9
9
9
25
9
N/A
9
0005
N/A
5
9
5
included in pkg.”> 50 штук в упаковке
included in pkg.”> 50 Pieces Per Package
included in pkg.”> 50 штук в упаковке
75
9
505
6
Когда происходит такое изменение направления, коленчатый вал очень сильно дергает шатун и поршень. Это действие пытается отделить крышку стержня от стержня с силой в тысячи фунтов. Единственное, что мешает этому, — небольшая пара высокопрочных стержневых болтов. Это делает материал, метод изготовления этих деталей и способ их установки критически важными, поскольку они являются наиболее важными креплениями в любом двигателе.
В идеале эта нагрузка составляет основной процент предела текучести крепежа. По мере увеличения усилия затяжки (но все еще ниже предела текучести) усилие зажима также будет увеличиваться.
После того, как ему придана форма, он подвергается тщательной термообработке, а затем формируется резьба путем сжатия застежки между двумя штампами, которые прокатывают, а не обрезают резьбу. Накатывая нити после термообработки (вместо перед термообработкой), создается гораздо более прочный рисунок зерна. Это усложняет формирование резьбы и усложняет работу резьбонакатного оборудования, но в конечном итоге позволяет получить стержневой болт более высокого качества.
Это видно по более широкому разбросу между пределом прочности на растяжение и пределом текучести. Однако это не всегда имеет место с более прочными материалами.
Это делает зажимную нагрузку непосредственно связанной с пределом прочности на растяжение.
ваш газонный трактор. Хотя высококачественные компоненты хорошо справляются со своей задачей, это не лучшее использование ограниченных средств, поскольку они предлагают лишь ограниченные преимущества. Оценка того, когда лучше использовать болт ARP 3.5 вместо ARP 2000, может быть сложным вопросом, на который нет простых ответов из-за большого количества переменных.
Именно здесь будет сосредоточено максимальное напряжение стержневого болта. Острый угол создаст концентраторы напряжения, которые могут быстро выйти из строя болта. Правильно спроектированный радиус значительно увеличивает общую способность болта выдерживать высокую растягивающую нагрузку.
Лучше позволить профессионалам рассчитать лучший крепежный материал для этого приложения.
1 тысяч фунтов на квадратный дюйм = 1000 фунтов на квадратный дюйм. В этом примере для диаметра впадины 0,400 дюйма требуется номинал 150 тысяч фунтов на квадратный дюйм, в то время как для болта с номиналом в 300 тысяч фунтов на квадратный дюйм требуется только болт с диаметром впадины 0,300 дюйма. Другими словами, более прочный материал позволяет использовать болт меньшего размера без потери прочности. Это преимущество использования более прочного болта.
Если крутящая нагрузка чрезмерна, это растягивает болт выше его предела текучести, что почти гарантированно приведет к выходу болта из строя.
Это показывает, почему использование тензодатчика гораздо точнее, создавая оптимальную нагрузку зажима.
