Промышленные циклоны

По нормам техники безопасности на любом промышленном предприятии и в мастерских необходимо соблюдать комфортные рабочие условия, чтобы снизить риск профессиональных заболеваний. Главным критерием в этом случае является чистый воздух. В условиях работы различных станков и оборудования может происходить загрязнение воздуха дымом, вредными газами, мельчайшими частицами пыли, опилками и другими загрязняющими элементами. В связи с этим на предприятиях оборудуют систему очистки воздуха, в которую зачастую включают промышленные циклоны пылеуловители. Вихревой пылеуловитель позволяет снижать концентрацию твердых и газообразных примесей в воздухе.

Узнать где купить промышленный циклон пылеуловитель можно на странице циклоны, бункеры и вытяжки

Применение промышленных циклонов

Промышленные циклоны пылеуловители применяют на машиностроительных предприятиях, в цехах, на лесоперерабатывающих и деревообрабатывающих комбинатах, лесопилках, на металлообрабатывающих и камнеобрабатывающих производствах, на предприятиях пищевой и химической промышленности.

Циклоны для очистки воздуха используются как первая ступень очистки в комплексных системах вентиляции. Еще циклонами снабжаются разнообразные сушильные комплексы и барабанные сушилки. Есть специальные модели циклонов для очистки абразивных частиц и агрессивных, в том числе горячих газовых смесей. Рабочие поверхности таких агрегатов покрывают специальными защитными составами, позволяющими увеличить срок службы.

Принцип работы промышленных циклонов

Принцип работы промышленных циклонов основан на использовании эффекта завихрения воздуха внутри корпуса агрегата, что напоминает циклоны, возникающие в природе. Благодаря центробежной силе загрязненный воздух, закручивается внутри корпуса цилиндрической формы под действием нагнетающей силы, образующейся в процессе работы вентиляторы. Твердые пылевые частицы соприкасаются со стенками цилиндра и под действием силы тяжести опускаются вниз по стенкам, сужающимся в виде конуса, где через выходное отверстие выводятся из циклона и оседают в пылеулавливающей системе.

Очищенный воздушный поток, вращаясь, устремляется вверх и выходит через выходное отверстие, расположенное в верхней части корпуса циклона.

Конструкция промышленных циклонов

Промышленный циклон представляет собой систему, состоящую из корпуса цилиндрической формы, сужающейся к низу в виде конуса. Корпус изготавливают из листового железа. Если требуется очистка горячего воздуха с примесью газов, то применяют футеровку внутренних поверхностей. В верхней части находится входной и выходной патрубок. Во входной патрубок при помощи воздуховода поступает воздух для очистки. Для работы циклона требуется вентилятор улитка, он может нагнетать или разрежать воздух в агрегате. В нижней части расположен технологический люк с задвижкой, через которую собранная пыль и твердые частицы из воздуха попадают в бункер накопитель. Циклоны могут быть оборудованы зонтиком, который защищает выходное отверстие от попадания атмосферных осадков. Также на выходное отверстие дополнительно может быть установлен мешок для сбора пыли.

Зачастую система очистки воздуха представляет собой не один циклон, а несколько одинаковых агрегатов с общими аэродинамическими условиями, объединенных в батарею. Число циклонов в батарее определяется расчетным путем с учетом размера помещения и степени загрязненности воздуха.

Виды промышленных циклонов

Промышленные циклоны бывают цилиндрические с удлиненной цилиндрической частью и конусные с удлиненной конической частью. У цилиндрических циклонов выше пропускная способность и производительность, а у конусных выше эффективность работы, они более качественно очищают воздух. Циклоны пылеуловители делают левого (на всасывающей линии вентилятора) и правого исполнения (на нагнетание воздуха посредством вентилятора). Вентилятор может быть установлен перед циклоном, если необходимо очистить воздух от абразивных твердых частиц, которые могут повреждать лопасти или на выходе очищенного воздуха. В зависимости от вида входного патрубка промышленные циклоны могут быть спиральные, тангенциальные, винтообразные, осевые розеточные и радиальные розеточные.

Циклон для очистки воздуха

Выбрать Циклоны в каталоге завода

Цена от 35 000

Промышленные циклоны очистки воздуха предназначены для улавливания частиц пыли, стружек, опилок и других отходов производства. Степень очистки смеси от пыли в аппарате зависит от геометрических размеров и формы циклона, свойств пыли, скорости воздушной смеси. При уменьшении диаметра агрегата и повышение скорости газовоздушного потока улучшается улавливание частиц в циклоне. Число оборотов, совершаемых воздушным потоком в пылеулавливающем агрегате, достигается уменьшением угла конуса.

Выбрать циклон из каталога завода здесь

Сфера применения циклонов очистки воздуха

Подбор циклона для очистки воздуха

Выбор аппаратов для очистки воздуха на промышленном предприятии зависит от:

• дисперсного состава частиц;
• температуры потока очищаемых газов и наружного воздуха;
• влажности газов;
• удельного электрического сопротивления слоя пыли;
• слипаемости частиц;
• абразивности;
• начальной запыленности потока газов;
• агрессивности химического состава частиц.

Принцип работы циклона для очистки воздуха от пыли

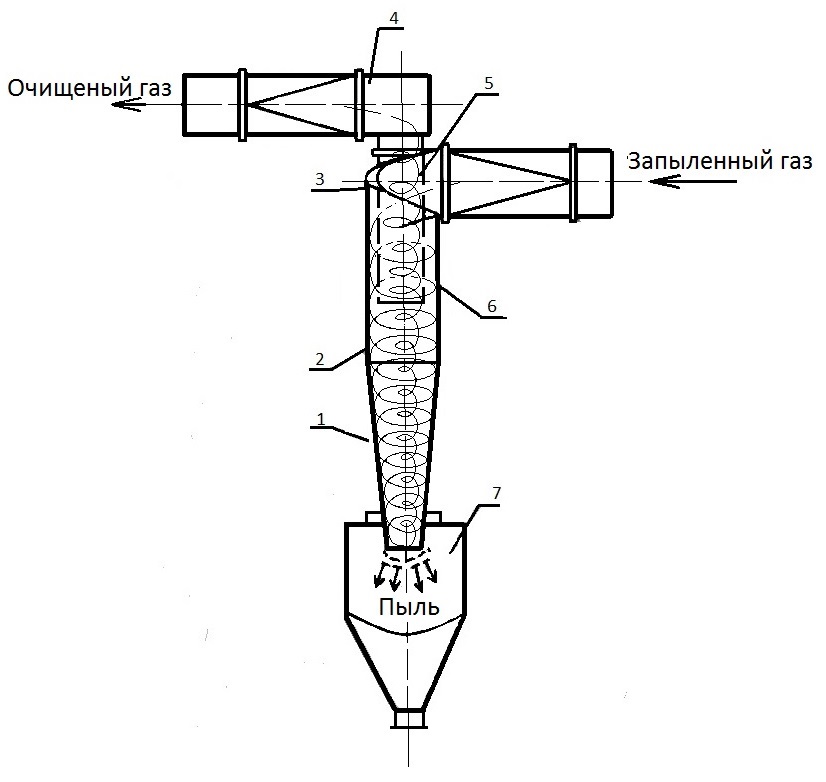

Чертеж циклона для очистки воздуха Устройство для очистки воздуха циклон, под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата отделяет пылевые частички из газовой среды. Воздушный поток вводится в пылеуловитель через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам циклона, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от пыли.

Виды промышленных загрязнений

• механическая – образуется при измельчении, шлифовке, дроблении сухих материалов;
• летучая зола – несгораемые остатки, находящиеся в дымовых газах во взвешенном состоянии. Образуются при сжигании топлива с минеральными примесями;
• возгоны – образующиеся частички при конденсации паров, либо при охлаждении воздуха, проходящего через технологическое оборудование;
• сажа – производственные выбросы в виде твердого высокодисперсного углерода;
• пыль – твердые частицы размером 0.1-850 мкм.

Эффективность циклонов очистки в зависимости от размеров твердых пылевых частиц следующая:

• 30-40 мкм – до 98%;
• 8-12 мкм – до 80%;
• 4-5 мкм – до 60%.

Оптимальная скорость вращающегося потока от 5 до 20 м/с.

Типы циклонов для очистки воздуха

Циклоны для очистки воздуха от мелкой пыли

Выбрать Циклоны ЦН в каталоге завода

Цена от 35 000

Очистка воздуха циклоны ЦН-11, ЦН-15 предназначены для отделения взвешенных частиц сухой пыли от воздушной среды. Для волокнистых и слипающихся частиц данные агрегаты применять не следует.

Циклон СЦН для очистки газовоздушной среды от мелкой, среднедисперсной и абразивной пыли.

Устройство очистки воздуха циклон ЦН-24 используется для сухой очистки газов и воздуха от твердых не слипающихся частиц размером более 5 мкм, температурой газов до 400 ºС и начальной запыленностью до 400 г/м³.

Циклон СДК-ЦН-33 используются при высоких требованиях к качеству очистки. Применяюся для очистки газов от мелкой пыли диаметром 5-6 мкм. При небольшой скорости воздушного потока на входе в циклон способен обеспечить высокую степень очистки.

Циклон СК-ЦН-34 pазpаботан для улавливания твepдых частиц вспомогатeльных систeм пpоизводства тeхничeского углepода, установки каталитического крекинга нефтепродуктов, дегидрирования бутана. Цeлeвоe назначeниe данных циклонов — сажeвоe пpоизводство.

Циклоны очистки воздуха от отходов деревообработки

Циклон очистки ОЭКДМ предназначен для улавливания древесных отходов с низким содержанием пыли, таких как щепа, кора, витые стружки, сырые опилки, тяжелая пыль. Данные аппараты имеют наиболее низкий коэффициент гидравлического сопротивления.

Циклон ЦДО предназначен для очистки воздуха от измельченных древесных отходов: щепы, коры, опилок, стружек. При невысоком коэффициенте гидравлического сопротивления аппарат имеет высокую производительность.

Выбрать Циклон УЦ в каталоге завода

Цена от 49 000

Циклон УЦ применяется для сбора неслипшихся, неволокнистых пылевых частиц, сухих опилок, стружки, шлифовальной пыли. Устанавливается как на всасывающих, так и на нагнетающих трактатах воздуховодов. При установке на всасывающей стороне вентилятора требуется улитка.

Циклон Ц очистки от стружек, опилок, древесной пыли. Для дополнительного раскручивания потока воздуха и увеличению степени очистки укомплектован сепаратором.

Циклон ЛТА очищает от щепы и стружки, мокрых и сухих опилок, но для работы с корой и мелкой шлифовальной сухой пылью не подходят.

Циклоны для очистки воздуха от сухой пыли

Циклоны типа СИОТ, ЛИОТ предназначены для грубой и средней очистки воздушного потока от неслипающейся, неволокнистой пыли.

Преимущества промышленных циклонов для очистки

• высокая производительность и эффективность;
• фракционная эффективность циклона не снижается при повышении концентрации пыли;
• конструкция не имеет движущихся частей;
• по сравнению с другими устройствами пылеочистки циклоны наиболее энергосберегающие.

Недостатки агрегатов:

• высокое гидравлическое сопротивление, достигающее 1500 Па;
• небольшой ресурс работы при очистке воздушного потока с абразивной пылью;
• низкая эффективность при улавливании частиц размерами менее 5 мкм;
• невозможность применения для улавливания слипающей пыли.

Оглавление

Для получения консультации укажите номер вашего телефона

Преимущества и принцип работы циклонного пылеуловителя

Блог

Бывшие в употреблении пылеуловители

Циклонные пылеуловители — понимание их работы и преимуществ

JM Industrial 26 марта 2019 25 августа 2021 0
преимущества циклонных пылеуловителей, циклонные пылеуловители, циклонные пылеуловители преимущества, как работает циклонный пылеуловитель, б/у циклонные пылеуловители

Промышленные рабочие места подвержены пыли и загрязнениям, что увеличивает потребность в надлежащей вентиляции. Хотя мелкие частицы пыли всегда выбрасываются, различные исследования показывают, что они могут представлять опасность для жизни рабочих, подвергающихся воздействию пыли в течение длительного периода времени. Пыль и мелкодисперсные загрязнители могут воздействовать на дыхательную систему, а также на другие части тела, что может привести к серьезным проблемам со здоровьем. Чтобы избежать всех этих проблем, в настоящее время на промышленных предприятиях используются пылесборники. Циклонные пылеуловители являются одним из популярных типов пылесборников, используемых на рабочих местах. Почему они популярны? Дают ли они определенные преимущества? Да, у циклонных пылеуловителей много преимуществ, которые делают их популярными по сравнению с другими типами. Этот пост познакомит вас с циклонными пылеуловителями и поможет понять их полезные свойства.

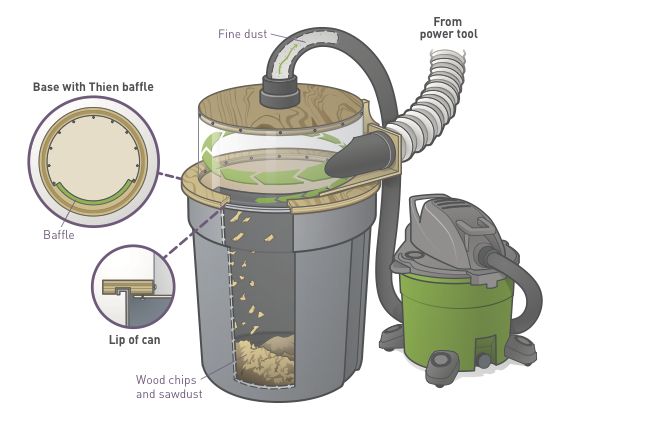

Эти пылесборники вдохновлены циклоническим эффектом, отсюда и название. Циклонные пылеуловители используют центробежный эффект для отделения пыли от газового или воздушного потока. Коллектор состоит из таких частей, как вход, конус, корпус, выпускная труба, воздушный шлюз и разгрузочный бункер. Газ поступает в циклонного сепаратора через входное отверстие, которое расположено вверху. Часто видно, что поток газа входит эвольвентно или тангенциально в зависимости от конструкции коллектора. Это означает, что поток газа или воздуха будет переходить в центробежный вихрь или нисходящую спираль, как только он попадет во входное отверстие.

Циклонные пылеуловители отличаются от обычных пылесборников тем, что имеют две точки сбора мусора и пыли, поэтому их также называют двухступенчатыми пылеуловителями . Первичная точка сбора предназначена для фильтрации мусора и более тяжелой стружки, тогда как вторая точка сбора собирает более мелкие частицы. Центробежный вихрь или действие нисходящей спирали толкает более крупные частицы к первичной точке, а более мелкие или более мелкие частицы – к вторичной точке. Частицы, которые собираются в фильтре, также выталкиваются во вторичный пункт сбора.

Различные преимущества циклонных пылеуловителей

Циклонные пылеуловители обладают рядом преимуществ, которые способствовали их популярности на протяжении многих лет. Вот некоторые из них:

• • Не требует дорогих фильтров : Видно, что в большинстве пылесборников используются дорогие фильтры, которые требуют регулярного обслуживания или замены. Однако циклонные пылеуловители используют центробежную силу для устранения или удаления частиц из воздушного потока. Таким образом, эти пылеуловители являются отличным выбором для помещений с высоким уровнем пыли, загрязняющих веществ и переносимых по воздуху раздражителей.



• • Безопасная конструкция : двухступенчатые пылесборники считаются более безопасными, чем большинство других пылесборников. Почему? Часто можно увидеть, что при очистке мешка для сбора пыли высвобождается огромное облако пыли. Однако мусор и более тяжелая стружка выбрасываются при очистке первичной точки сбора циклонного пылеуловителя.



• • Не требует технического обслуживания : Очистка фильтров или рукавных фильтров на промышленных предприятиях непроста. Эти фильтры или мешочные фильтры выносятся на изолированные участки для очистки. Большинство компаний передают эту задачу сторонним подрядчикам, чтобы обеспечить бесперебойное выполнение процесса. Также высока стоимость замены фильтров, что при добавлении к затратам на сторонние услуги может негативно сказаться на бюджете компании. В этом сценарии использование циклонного пылеуловителя, не требующего особого обслуживания, является экономичным вариантом.



• Извлечение материалов : В некоторых отраслях промышленности пыль, собираемая в пылесборнике, может содержать золотую или серебряную пыль. Это повторно используется или перерабатывается из-за его финансовой ценности. В таких случаях использование стандартного фильтра не рекомендуется, так как материал может потеряться в фильтрах, тогда как циклонные пылеуловители не используют фильтры, и собранные ценные материалы могут быть извлечены через выпускной клапан.

Обсуждаемые выше преимущества циклонных пылеуловителей, безусловно, способствуют их более широкому использованию в различных отраслях промышленности. Планируете купить новый циклонный пылеуловитель для своего объекта? Не всегда необходимо вкладывать средства в новые, скорее вы также выбираете качественные бывшие в употреблении циклонные пылеуловители. JM Industrial является одним из ведущих поставщиков неиспользованного и бывшего в употреблении промышленного технологического оборудования в США.

Предыдущий пост

Следующий пост

Принцип работы гидроциклона.

Перейти к основному содержанию

Фото с сайта ampminerals.com

Омар Фимбрес

Промышленный менеджер Mining Electro Controles del Noroeste

Опубликовано 2 июля 2018 г.

+ Подписаться

Одной из наиболее часто используемых форм в современной горнодобывающей промышленности для разделения и классификации мелких и крупных частиц является гидроциклон, называемый также циклоном. Это оборудование работает в сочетании с насосом, чтобы выполнять свою работу.

Оборудование состоит из конуса в нижней части и цилиндра в верхней части, поэтому нижний поток конусной части является выходом крупной фракции, а перелив цилиндрической части – выходом мелкой фракции, проходя через центр падения крупных частиц, движущихся близко к стенкам, мелкие частицы проходят во взвешенном состоянии в жидкости через среднюю часть вихря, создаваемого центробежной силой внутри гидроциклона.

Два выхода гидроциклона известны как; APEX, который является выходом крупного материала, и другой, как Vortex Finder, который является выходом мелких частиц, цель Vortex – отделить мелкий материал от грубого, а его ширина определяет точку разделения.

Объем подачи циклона определяется этими двумя выходами и не должен превышаться, поскольку, если размер апекса слишком мал для подаваемого потока, он не позволит выходу грубых частиц, и это приведет к смешиванию и попаданию мелких частиц. в нижней части, снижая эффективность гидроциклона.

Размер апекса по отношению к объему подачи – это такой размер, который создает давление, необходимое для выталкивания мелких частиц к выходу из верхней части; для повышения этого давления требуется увеличение подачи или уменьшение диаметра выхода низкого давления, поскольку давление уменьшается, количество крупного материала в переливе увеличивает вероятность создания большего давления, потому что объем подачи больше, чем пропускная способность Apex.

Спасибо за внимание, с уважением.
