Циклон УЦ | Цена 49000

Промышленный циклон пылеуловитель УЦ

Завод котельного оборудования производит огромный выбор циклонов УЦ для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклоны УЦ по низкой цене, огромный ассортимент моделей в наличии на складе завода. Для каждой модели опубликованы отзывы о работе котлов, фотографии, видео обзоры, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, вспомогательное оборудование, комплект поставки и стоимость. Сравните предложенные модели УЦ циклонов, или сделайте заказ по Вашему техническому заданию, и выбирайте минимальные цены. Менеджеры нашего завода дадут консультации и помогут в расчете циклона для очистки воздуха улавливания пыли на производстве. Мы поставляем циклоны УЦ во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Циклон УЦ применяется для очистки воздуха от неслипающихся, неволокнистых частиц пыли, а также смесей пылей с сухими опилками и стружкой в системах аспирации для деревообработки.

Завод циклонов осуществляет подбор, проектирование, изготовление, производство циклонов УЦ по всей России.

Сфера применения циклона УЦ

деревообрабатывающая и мебельная промышленность;
производство и переработка пластмасс;
производство строительных материалов;
производство и переработка сельскохозяйственной продукции;
и др.

Конструкция циклона УЦ для сбора пыли

Чертеж циклона УЦ

Пылеуловитель УЦ для очистки газов состоит из цилиндрической и конической частей корпуса. Коническая часть выполняется в виде прямого конуса. Строение конической части аппарата определяет особенности движения пылевоздушного потока в этой части циклона и в значительной мере оказывает влияние на процесс очистки.

Циклон УЦ основные размеры в мм

Циклон	Д	Д1	Д2	H	h2	h3	h4	h5	V,м³
УЦ 500	500	100	644	2040	395	2040	395	500	100
УЦ 560	560	112	704	2257	443	2257	443	560	112
УЦ 630	630	126	774	2508	535	2508	535	630	126
УЦ 710	710	142	710	2698	568	2698	568	710	142
УЦ 800	800	160	800	3125	675	3125	675	800	160
УЦ 900	900	180	900	3370	700	3370	700	900	180
УЦ 1000	1000	200	1000	3800	800	3800	800	1000	120
УЦ 1100	1100	220	1100	4220	900	4220	900	1100	220
УЦ 1200	1200	240	1354	4570	950	4570	950	1200	240
УЦ 1300	1300	260	1454	4930	1040	4930	1040	1300	260
УЦ 1400	1400	280	1554	5290	1120	5290	1120	1400	280
УЦ 1500	1500	300	1500	5720	1200	5720	1200	1500	300
УЦ 1600	1600	320	1600	6010	1280	6010	1280	1600	320
УЦ 1800	1800	360	1800	6880	1450	6880	1450	1800	360
УЦ 2000	2000	400	2000	7450	1640	7450	1640	2000	400

Принцип работы циклона пылеуловителя УЦ

Отделение частиц пыли из газовой среды циклона УЦ происходит под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе циклона. Запыленный воздух входит в пылеуловитель через патрубок. Приобретая вращательное движение частички пыли прижимаются к стенкам циклона, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубы выходит наружу.

Монтаж циклона УЦ

при монтаже аспирационной установки УЦ и ее обслуживании необходимо обеспечить герметичность подводящих и отводящих воздуховодов;
циклон УЦ пылевой устанавливается как на всасывающих, так и на нагнетающих трактах воздуховодов;
при заполнении пылесборного бункера на 70-80% необходимо своевременно его освобождать от скопившейся пыли.

Гарантии завода изготовителя

Промышленный циклон УЦ имеет декларацию соответствия № ЕАЭС №RU Д-RU.МГ09.В.00297

Завод изготовитель производит циклоны УЦ советующие ТР ТС 010/2011 «О безопасности машин и оборудования»

Гарантийный срок эксплуатации – 24 месяца.

Оглавление

Для получения консультации укажите номер вашего телефона

Промышленный циклон-бункер — Завод сушильного оборудования. Производство сушилок.

Циклон-бункер ЦБ-3,5

(по ссылке — подробная техническая и конструкторская документация печи).

Технические характеристики

Технические характеристики
Параметры	Значения
Производительность (по воздуху), м3/ч	3500
Допустимая запыленность газов (не более), г/м3	1000
Температура очищаемого газа (не более), °С	400
Максимальное давление (разряжение), кгс/м2	500
Рабочая скорость, м/с	до 30
Эффективность очистки, %	до 96
Обхем бункера, м3	0,75
Масса, кг	321

Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.

[свернуть]

Циклон-бункер ЦБ-4,5

(по ссылке — подробная техническая и конструкторская документация печи).

Технические характеристики

Технические характеристики
Параметры	Значения
Производительность (по воздуху), м3/ч	4500
Допустимая запыленность газов (не более), г/м3	1000
Температура очищаемого газа (не более), °С	400
Максимальное давление (разряжение), кгс/м2	500
Рабочая скорость, м/с	до 30
Эффективность очистки, %	до 96
Обхем бункера, м3	1,15
Масса, кг	366

Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86

[свернуть]

Циклон-бункер ЦБ-5,5

(по ссылке — подробная техническая и конструкторская документация печи).

Технические характеристики

Технические характеристики
Параметры	Значения
Производительность (по воздуху), м3/ч	5500
Допустимая запыленность газов (не более), г/м3	1000
Температура очищаемого газа (не более), °С	400
Максимальное давление (разряжение), кгс/м2	500
Рабочая скорость, м/с	до 30
Эффективность очистки, %	до 96
Обхем бункера, м3	1,34
Масса, кг	532

Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.

[свернуть]

На предприятии, использующем в производстве сушилки и пневматические транспортные системы, дробильное оборудование необходима установка циклон-бункеров. Они позволяют очищать воздушный поток путём удаления из него мелкодисперсных частиц.

Применение циклон-бункера

Циклон-бункеры обладают высокой производительностью и эффективностью, имеют компактные размеры и просты в эксплуатации. Наиболее эффективное применение циклон-бункеры находят в качестве первой ступени в помольных установках и пневматических системах транспортировки сыпучих материалов. При работе со слипающимся сырьём и волокнистой пылью циклон-бункеры быстро выходят из строя в связи с необратимым засорением механизма, поэтому их не рекомендуется применять с сырьём, подходящим под эти характеристики. Также циклон-бункеры не работают со взрывоопасными средами и материалами.

Бункер для циклона чаще всего изготавливается цилиндрической формы, если работа происходит с сыпучими материалами. Днище циклон-бункера представляет из себя конус с углом наклона стенок 60°.

Бункер циклона оснащается опорными лапками различных видов в зависимости от условий работы циклона и его веса. Для своевременной и регулярной очистки бункера в нём устанавливается люк.

Принцип работы работы промышленных циклон-бункеров

Работа циклон-бункера основана на применении центробежной силы. Загрязнённый газ поступает в тангенциальном направлении в циклон и, закручиваясь по спирали, опускается вниз в выхлопную трубу. Очищение происходит благодаря тому, что пыль по инерции оседает на стенках циклона, а из выхлопной трубы уже выходит газ или воздух без пыли. Таким образом из воздушного потока удаляются частицы материала. Чтобы добиться более глубокой очистки, можно установить несколько циклонов с разными диаметрами. Чем меньше диаметр и больше скорость подачи материала, тем чище будет воздушный поток на выходе.

Компания «Тульские Машины» предлагает заказчикам надёжные и качественные промышленные циклон-бункеры собственного производства по доступным ценам. У нас вы сможете купить аспирационную установку с необходимыми для вашего предприятия техническими характеристиками и гарантией качества.

Промышленные циклоны от производителя компании ВЕНТ АЛЬЯНС

Загрязненный воздух внутри помещения – это тот негативный фактор, который не только вызывает дискомфорт, но может привести к появлению хронических заболеваний. В процессе работы от загрязненности воздуха ухудшается концентрация, могут появиться головные боли головокружения. И, конечно же, это негативно отражается на дыхательных путях. Поэтому, необходимо озаботиться о микроклимате, в частности – об очищении воздуха. Справиться с этим может промышленный циклон.

Зачем нужны промышленные циклоны и где их применяют?

Для того, чтобы на производстве люди работали в безопасных условиях, были созданы определенные нормы и показатели чистоты воздуха. Для этого используют промышленные циклоны – это специальные пылеуловители. Они не дают микрочастицам пыли и грязи распространяться по помещению – и попадать на поверхности, а также в дыхательные пути.

Промышленные циклоны отличаются высокой степенью производительности в сочетании с экономным потреблением электричества и эффективностью очистки. Выбор конкретной модели зависит от требуемой степени очистки, условий работы, размеров частиц, которые необходимо улавливать. Промышленные циклоны центробежного типа способны очистить помещение от более, чем 98 процентов загрязнений.

Циклоны рассчитан на работу в условиях, где им предстоит удалить из воздуха вредные примеси с плотностью в пределах 200-400 г\м3. При этом, размеры фракции варьируются от 5 до 10 мм. Работает устройство при помощи центробежного фильтра, позволяющего очистить воздух от абразивной пыли и древесной стружки, отходов лакокрасочной промышленности и частиц горных пород. Благодаря этому, такое оборудование широко применяется в следующих отраслях:

Металлургия.
Строительство.
Пищевая промышленность.
Энергетическая отрасль.
Химическая отрасль.

Промышленные циклоны, имеющие встроенные вентилятор нового поколения, способны работать в условиях высоких температур – до 500 градусов.

Промышленные циклоны: виды устройств

Выбирая промышленный циклон, необходимо ориентироваться на ту фракцию частиц, с которой устройству предстоит работать. Также обращают внимание на объем воздуха и уровень очистки. Выбирая устройство, необходимо учитывать, что они делятся на такие виды:

Для древесной стружки. Они хорошо зарекомендовали себя на деревообрабатывающем производстве. Такое оборудование справится с удалением влажных и сухих опилок, щепы, пыли после шлифовки. В комплект входит сепаратор.
Для зерновой пыли. Такой циклон необходим на предприятии, которое обрабатывает зерновые культуры. Он в процессе работы контактирует с зерновой и мучной пылью.

Для очистки дымовых газов. Эти устройства удаляют несгоревшее топливо и золу, что помогает сократить объем выбросов. А это нужно, чтобы снизить негативное влияние на окружающую среду.
Для пневмотранспорта. Устанавливают такой вид циклонов там, где часто необходима перевозка сыпучих строительных материалов.
Универсальные. Они предназначены для взвешенных и неслипшихся частиц пыли и иного мусора. Такие циклоны рассчитаны на работу при повышенной температуре, что делает их востребованными в разных отраслях промышленности.

Циклоны отличаются простой конструкцией, в которой отсутствуют сложные механизмы, подверженные частым поломкам. Благодаря этому оборудование будет работать длительные срок без необходимости замены или ремонта. Помимо этого, циклоны отличаются и такими преимуществами:

Простота монтажа.
Нет необходимости в сложном и частом техническом обслуживании.
Длительный срок службы.
Отходы хранятся в специальном бункере.

Таким образом, промышленные циклоны помогают решить проблему запыленности в короткие сроки, не давая большому количеству пыли и грязи скапливаться в помещении. И для этого не требуется много времени со стороны самих сотрудников – достаточно установить циклон в нужном месте.

Преимущества заказа промышленного циклона на сайте нашей компании

Наша компания предлагает большой выбор промышленных циклонов разных типов. У нас вы найдете именно то оборудование, которое поможет сделать рабочее место не только чистым, но и безопасным для сотрудников. Каждая единица оборудования имеет официальную гарантию, поставляется с полным пакетом документов.

Помимо указанного выше, мы гарантируем нашим покупателям такие преимущества:

Квалифицированная консультация от наших сотрудников.
Приемлемые цены на весь ассортимент.
Контроль качества и официальная сертификация оборудования.
Быстрая доставка оборудования в ваш город.
Оперативная обработка заказа.

Если вам нужна помощь в выборе, обращайтесь к нам за помощью – и наши сотрудники дадут дополнительную информацию, проконсультируют. Оформить заказ через сайт можно в любое удобное время, а мы свяжемся с вами, чтобы уточнить детали покупки!

Циклонный пылеуловитель – Airex Industries

Циклонный пылеуловитель используется в качестве приемника продукта, в качестве предварительной очистки для высокоэффективных тканевых пылесборников или просто как независимый сборник для крупной пыли.

Cyclone Designs:

Серия GP
разработана для экономичной первой стоимости и в настоящее время используется для общих целей.

Серия HE
настроены для получения более высокой эффективности в более важных приложениях.

Как это работает

Когда грязный воздух попадает в циклонный пылеуловитель, он начинает вращаться. Это приводит к центробежной силе, действующей на частицы пыли, взвешенные в воздушном потоке. Частицы, более плотные, чем воздух, вынуждены двигаться наружу, к стенке пылеуловителя циклона. Затем они падают вниз, к выходу пыли. В конечном итоге чистый воздух направляется к центру циклона и выходит через выход газа.

Эффективность циклона увеличивается с:

Распределение крупных частиц по размерам
Более высокая удельная плотность продуктов
Более низкая плотность газа
Меньший диаметр на выходе. Это также приводит к увеличению перепада давления.

Для определения всех надлежащих спецификаций требуется моделирование с помощью нашего собственного программного обеспечения

СОКРАЩЕНИЕ ЗАГРЯЗНЕНИЙ, ВЫБИРАЕМЫХ В АТМОСФЕРУ

СКАЖИТЕ МНЕ, КАК

Standard Characteristics

Easy inspection access door
16 gauge steel construction
3500 feet/minute inlet duct
Dust outlet boltable ring
Air in/out boltable ring

Selection Criteria

Расход воздуха (cfm)
Температура применения (F)
Скорость воздуха на входе (fpm)
Количество пыли, поступающей в циклонный пылеуловитель (lbs/hr)
Particle density (lbs/ft3)

Options

Abrasive wear liners
Refractory lining
Explosion-proof motors
Surge hopper
Attenuator

Advantages

Stable pressure drop for a given gas поток
Постоянная эффективность для данного состояния частиц
Нет движущихся частей; без сменных фильтров, прочная конструкция
Возможность работы с очень высокой концентрацией пыли
High temperature and pressure capability
Low capital investment and maintenance costs
Compact (in most applications)

Specifications

General Purposes Model

Model	D	Dx	Dd	Н	Н	С	а	б
ГП-12	12	3	16	7	7	2
GP-14	14	7	7	44	19	8	8	3
GP -16	16	8	8	51	21	9	9	3
GP-18	18	9	9	57	24	10	10	4
GP-20	20	10	10	63	27	12	12	4
GP-22	22	11	11	70	29	13	13	5
GP-24	24	12	12	76	32	14	14	5
GP-26	26	13	13	82	35	15	15	5
GP-28	28	14	14	89	37	16	16	6
GP-30	30	15	15	95	40	17	17	6
GP-32	32	16	16	101	43	19	19	7
GP- 34	34	17	17	108	45	20	20	7
GP-36	36	18	18	114	48	21	21	7
GP-38	38	19	19	120	51	22	22	8
GP -40	40	20	20	127	53	23	23	8
GP-42	42	21	21	133	56	24	24	9
GP-44	44	22	22	139	59	26	26	9
GP-46	46	23	23	146	61	27	27	10
GP-48	48	24	24	152	64	28	28	10
GP-50	50	25	25	159	67	29	29	10
GP-52	52	26	26	165	69	30	30	11
GP-54	54	27	27	171	72	31	31	11
GP-56	56	28	28	178	74	33	33	12
GP-58	58	29	29	184	77	34	34	12
GP-60	60	30	30	190	80	35	35	12
GP-62	62	31	31	197	82	36	36	13
GP-64	64	32	32	203	85	37	37	13
GP-66	66	33	33	209	88	38	38	14
GP-68	68	34	34	216	90	40	40	14
GP-70	70	35	35	222	93	41	41	15
GP-72	72	36	36	228	96	42	42	15
GP-74	74	37	37	235	98	43	43	15
GP-76	76	38	38	241	101	44	44	16
GP-78	78	39	39	247	104	45	45	16
GP-80	80	40	40	254	106	47	47	17
GP-82	82	41	41	260	109	48	48	17
GP-84	84	42	42	266	112	49	49	17
GP-86	86	43	43	273	114	50	50	18
GP-88	88	44	44	279	117	51	51	18
GP-90	90	45	45	285	120	52	52	19
GP-92	92	46	46	292	122	54	54	19
GP-94	94	47	47	298	125	55	55	20
GP-96	96	48	48	304	128	56	56	20

High Efficiency Model

Model	D	Dx	Dd	H	h	S	a	b
HE-12	12	6	4,5	48	18	6	6	2
HE-14	14	7	5	56	21	7	7	3
HE -16	16	8	6	64	24	8	8	3
HE-18	18	9	7	72	27	9	9	4
HE-20	20	10	7,5	80	30	10	10	4
HE -22	22	11	8	88	33	11	11	4
HE-24	24	12	9	96	36	12	12	5
HE-26	26	13	10	104	39	13	13	5
HE- 28	28	14	10,5	112	42	14	14	6
HE-30	30	15	11	120	45	15	15	6
HE-32	32	16	12	128	48	16	16	6
HE -34	34	17	13	136	51	17	17	7
HE-36	36	18	13,5	144	54	18	18	7
HE-38	38	19	14	152	57	19	19	8
HE-40	40	20	15	160	60	20	20	8
HE-42	42	21	16	168	63	21	21	8
HE-44	44	22	16,5	176	66	22	22	9
HE-46	46	23	17	184	69	23	23	9
HE-48	48	24	18	192	72	24	24	10
HE-50	50	25	19	200	75	25	25	10
HE-52	52	26	19,5	208	78	26	26	10
HE-54	54	27	20	216	81	27	27	11
HE-56	56	28	21	224	84	28	28	11
HE-58	58	29	22	232	87	29	29	12
HE-60	60	30	22,5	240	90	30	30	12
HE-62	62	31	23	248	93	31	31	12
HE-64	64	32	24	256	96	32	32	13
HE-66	66	33	25	264	99	33	33	13
HE-68	68	34	25,5	272	102	34	34	14
HE-70	70	35	26	280	105	35	35	14
HE-72	72	36	27	288	108	36	36	14
HE-74	74	37	28	296	111	37	37	15
HE-76	76	38	28,5	304	114	38	38	15
HE-78	78	39	29	312	117	39	39	16
HE-80	80	40	30	320	120	40	40	16
HE-82	82	41	31	328	123	41	41	16
HE-84	84	42	31,5	336	126	42	42	17
HE-86	86	43	32	344	129	43	43	17
HE-88	88	44	33	352	132	44	44	18
HE-90	90	45	34	360	135	45	45	18
HE-92	92	46	34, 5	368	138	46	46	18
HE-94	94	47	35	376	141	47	47	19
HE-96	96	48	36	384	144	48	48	19

Industrial Cyclone Dust Collectors vs Pulse Jet Dust Коллекторы

Главная | Промышленные циклонные пылеуловители и импульсные струйные пылеуловители: в чем разница?

Как и любая система сбора пыли, промышленные циклонные пылеуловители и импульсные струйные пылеуловители используются для отделения вредных частиц и газов от воздушного потока в рабочих условиях. На заводах и фабриках обе системы пылеулавливания служат для защиты здоровья сотрудников. За пределами объектов системы защищают население и окружающую среду от воздействия загрязнения, дополнительно обеспечивая соблюдение стандартов для здоровья и выбросов в атмосферу.

В промышленных условиях, несмотря на то, что оба они используются для фильтрации вредных частиц и газов из воздуха, циклонные пылеуловители и импульсные струйные пылеуловители служат для разных целей. Первый действует для удаления более крупных частиц из воздушного потока. Последний улавливает частицы размером от субмикрона до нескольких сотен микрон в диаметре с эффективностью более 99 процентов. И есть еще отличия.

Промышленные циклонные пылеуловители

Циклонные пылеуловители промышленного класса представляют собой механические пылеуловители, которые обычно используются в качестве предварительных очистителей для других устройств для очистки газов и твердых частиц. Они представляют собой тип вспомогательного оборудования, коллектор первой ступени, обычно используемый в сочетании с более крупными системами сбора пыли с тканевыми фильтрами. Хотя циклоны являются частью многоступенчатых систем пылеулавливания, они также используются в качестве сепаратора продукта в системах подачи воздуха, в процессах измельчения или в системах рециркуляции продукта.

Таким образом, циклонные системы предназначены для увеличения потока воздуха на заводе или фабрике, поскольку они удаляют пыль из циркуляции. После использования циклонные пылеуловители помогают снизить пылевую нагрузку на другие фильтрующие системы, как правило, более крупные рукавные фильтры и картриджные коллекторы, что помогает сэкономить на связанных с этим расходах на техническое обслуживание и ремонт. Циклонные системы фильтрации пыли приносят пользу таким предприятиям, как мебельные и керамические фабрики, деревообрабатывающие цеха, горнодобывающие предприятия, сельскохозяйственные предприятия и производственные предприятия, выполняющие процессы механической обработки, шлифовки или резки, которые во время производства генерируют крупные крупные частицы. В качестве дополнительного преимущества циклоны могут также удалять искры и угольки из системы перед рукавным фильтром с тканевым фильтром.

В эксплуатации циклонные пылеуловители являются инерционными сепараторами, что еще больше отличает систему от импульсных струйных улавливателей. В циклонных коллекторах используются центробежные, гравитационные и/или инерционные силы, отделяющие пыль от воздушного потока. Быстрые циклонические силы образуют вихрь в пылесборной камере, когда воздух втягивается в систему. Движение нацелено на более крупные и грубые частицы из воздушного потока, опорожняя их в бункер в основании системы.

С другой стороны, импульсный струйный пылеуловитель, также называемый импульсным струйным рукавным фильтром или импульсным струйным рукавным фильтром, представляет собой тип системы тканевых фильтров, получивший свое название от коротких всплесков или «импульсов» сжатого воздуха, которые используется для очистки фильтра или рукавного фильтра. Периодические всплески и импульсы воздуха на ткани удаляют собранные частицы и пыль с поверхности фильтрующего материала, сбрасывая ее в пылесборник в основании бункера. Импульсная струйная система может использоваться в тандеме с циклонным пылеуловителем или как автономная система сбора.

обеспечивают максимальную эффективность системы при минимальных эксплуатационных расходах. Когда пыль собирается снаружи рукавных фильтров, она образует лепешку пыли, которая в дальнейшем служит для улавливания вредных частиц из циркулирующих. Когда пылевая корка достигает необходимой толщины, импульсный струйный датчик активирует потоки сжатого воздуха на мешок, высвобождая спекшуюся пыль из фильтра и сбрасывая ее в бункер.

имеют ряд преимуществ по сравнению с другими системами. Основное из них заключается в том, что импульсные струйные пылеуловители не требуют отключения системы для запуска цикла очистки, как, например, в вибрационных или обратных воздуховодных коллекторах. Частицы, пыль и газы постоянно просеиваются, проходя и собираясь на плотнотканых или войлочных тканевых носителях. Частицы собираются там в субмикрометровом масштабе, образуя пылевые лепешки, которые периодически высвобождаются струями сжатого воздуха. Еще одним преимуществом импульсно-струйного пылеулавливания является то, что поток грязного газа через мешки продолжается даже во время процессов очистки. Наконец, доступен широкий выбор фильтрующих элементов и наполнителей, начиная от традиционных тканевых фильтровальных мешков и заканчивая гофрированными фильтрующими элементами из нетканого материала, а также картриджами из смешанных синтетических материалов и наночастиц.

Подумайте, какая система лучше соответствует вашим потребностям

Промышленные циклонные пылеуловители и импульсные струйные пылеуловители жизненно важны для обеспечения чистого воздуха и безопасной и чистой рабочей среды. Каждая конструкция системы обеспечивает эффективность и экономию средств для конечных пользователей. Однако каждая система имеет разные приложения с разными операционными функциями. Это не вопрос выбора одной системы над другой, а оценка потребностей объекта в фильтрации, чтобы определить, какое решение для пылесборника лучше подходит для компании. Просто может быть, что обе системы необходимы.

Чтобы узнать больше о системах сбора пыли и о том, какие из них лучше всего подходят для промышленных нужд вашего бизнеса, свяжитесь с CPE Filters сегодня.

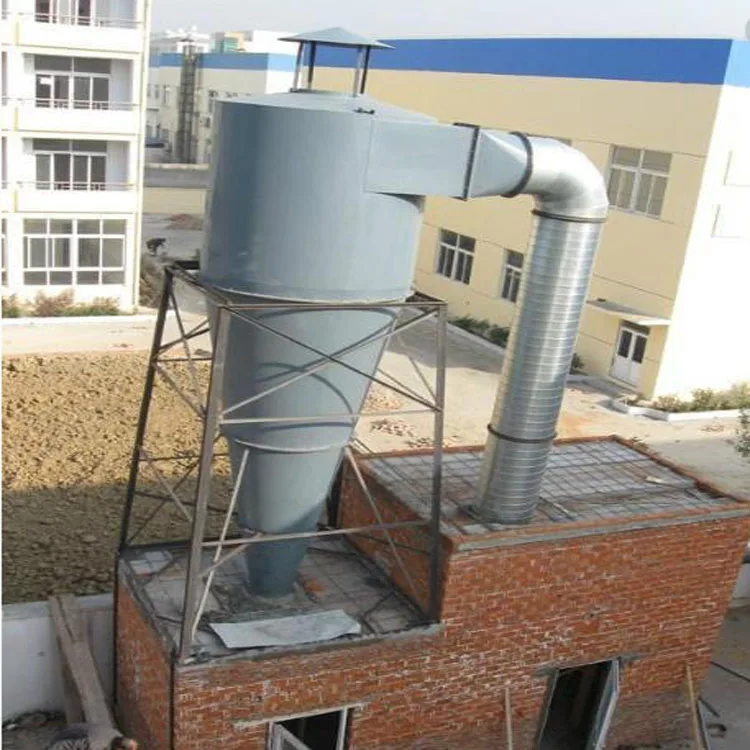

Промышленный циклонный сепаратор | Swanton Welding

Галерея проектов

Изготовление смесительных резервуаров

Клиент из отрасли водоподготовки обратился в компанию Swanton Welding & Machining с просьбой изготовить узел смесительного резервуара. 50 000 фунтов. Узел резервуара состоял из множества различных частей и систем, включая резервуары для быстрого смешивания, реакторы и отстойники, платформу длиной 16–8 дюймов и вытяжную трубу высотой 15 футов. Для изготовления этих компонентов и многих […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Бункер из нержавеющей стали

Мы изготовили этот бункер из нержавеющей стали по индивидуальному заказу и отполировали его изнутри для использования в пищевой промышленности.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Самосвал Проект

Компания Swanton Welding изготовила две самосвальные платформы для грузовиков. Они используются в различных отраслях промышленности, где полуприцепы или другие большие грузовики заезжают на платформу для разгрузки. После закрепления грузовика платформа поднимается высоко в воздух, и груз на грузовике под действием силы тяжести переносится в бункер или бункер. Наш клиент строит […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Сепаратор и бункер для шин

Проект включал изготовление бункера и сепаратора для завода по переработке шин. Хоппер был разработан для выгрузки грузовиков с использованными шинами. Он имеет двигатель и систему сдвижного пола, которая имеет наклон для подачи шин в сепаратор, который будет разделять шины в зависимости от размера и подавать их на дополнительное оборудование […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Изготовление стальной опорной рамы

Заказчик из газовой отрасли обратился в Swanton Welding & Machining с просьбой изготовить сварную опорную раму из стали A36 и A-514. Сварная конструкция весом 225 000 фунтов была изготовлена с использованием различных процессов, включая фрезерование с ЧПУ, сварку MIG, сверление, лазерную резку, гибку, нарезание резьбы и формование. Тяговая рама длиной 54 фута и шириной 8 футов была искусно изготовлена с использованием […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Крышка газгольдера

Изготовление и заводская сборка крышки газгольдера .

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Платформа из нержавеющей стали

Изготовленная на заказ платформа из конструкционной нержавеющей стали с колоннами и поручнями из углеродистой стали.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Вертикальные отстойники со сгустителями

Это были вертикальные отстойники, используемые для отделения определенных материалов от воды.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

125-тонный паровой вагон

Мы построили 125-тонный паровой вагон. Мы его изготовили, отпескоструили и покрасили, выполнили сборку, электромонтажные работы и заводские испытания.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Разгрузочный бункер, отстойник, конструкция отстойника, подиум и лестница, шнек

Мы изготовили на заказ большой разгрузочный бункер, отстойник, используемый для удаления навозной жижи, конструкцию отстойника, доступный подиум и лестницу, а также специальный шнек для отстойника. Самым интересным в этом проекте был его общий размер и изготовленный нами нестандартный шнек.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Производство стальных труб

В Swanton Welding & Machining обратился клиент из индустрии чистого воздуха с просьбой изготовить 950 000 фунтов. стальных штабелей. Восемь больших штабелей были изготовлены с использованием различных процессов, включая прокатку, гибку, формование и сварку MIG. Стеллажи были изготовлены с использованием комбинации таких материалов, как сталь A36 и стали 304 и 409 […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Запасная стрела

дежурный конвейерный погрузчик.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Производство промышленных конвейеров

Клиент из сельскохозяйственной отрасли обратился в Swanton Welding & Machining с просьбой изготовить двенадцать компонентов конвейера весом 5000 фунтов. Используя AutoCAD 2009, мы сначала разработали полные рабочие чертежи компонента. Затем мы изготовили секцию конвейера длиной 20 футов, высотой 3 фута 6 дюймов и шириной 8 футов, используя балочную линию с ЧПУ, пилы и сверла. После изготовления, во время которого мы […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Каталитический нейтрализатор

Изготовленный из нержавеющей стали каталитический нейтрализатор с трубным узлом. Заказчик обратился к нам с предложением выполнить эту работу из нержавеющей стали, при этом пучок нержавеющих труб изготовлен из специальной бесшовной трубы. Сроки были критически важными, так как у заказчика был запланирован двухдневный простой установки, и ему нужно было установить это устройство во время этого […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Пристройка к офису больницы округа Фултон

Swanton Welding было поручено изготовить стальной каркас для новой пристройки больницы округа Фултон в Уосоне, штат Огайо. Мы высоко оценили возможность поддержать Rupp/Rosebrock, Inc. и их строительные бригады, когда они строили четырехэтажное медицинское здание, которое будет присоединено к больнице округа Фултон. Команда Swanton Welding использовала нашу балочную линию для […]

Просмотреть проект

Просмотреть все проекты

Галерея проектов

Производство кислотной печи

Компания Swanton Welding & Machining обратилась к заказчику из химической промышленности с просьбой изготовить печь весом 125 000 фунтов. кислотная печь. Сначала мы разработали полные производственные чертежи печи в программе AutoCAD. Затем мы использовали различные методы изготовления для изготовления печи из стали марок A516 70 и A-36, в том числе: сверление, прокатку, лазерную резку, […]

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Замена блока котлов CE

Компания Swanton Welding отвечала за создание печатных чертежей САПР на основе чертежей для разработки и изготовления заменяющего блока из материала A588 для нефтеперерабатывающего завода

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Навес аэропорта CVG

Изготовление двух больших навесов из стальных труб для установки в аэропорту. Навесы были полностью собраны в магазине перед отправкой. Оба навеса были оцинкованы методом горячего погружения, чтобы выдерживать коррозионную среду установки.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Тележки для обслуживания ковшей

Заказчику требовался способ удобной транспортировки больших ковшей в места, где они будут использоваться.

Посмотреть проект

Посмотреть все проекты

Галерея проектов

Фильтр системы очистки

Сепаратор сточных вод Клиенту этого проекта требовалось изготовить водонепроницаемый резервуар отстойника. Нам предстояло построить, сварить, проверить на герметичность, собрать в цехе, взорвать, законопатить и покрасить резервуар. В итоге мы доставили готовый резервуар отстойника в сборе. Дата завершения 7 марта 2017 г. Материалы Все материалы изготовлены из углеродистой стали. Методы изготовления В этом проекте использовались […]

Просмотреть проект

Просмотреть все проекты

Галерея проектов

Нижний кожух для стекловаренной печи

В рамках этого индивидуального проекта изготовления было изготовлено около 30 нижних кожухов для стекловаренной печи. Каждая секция должна была иметь колодки, изготовленные по индивидуальному заказу, чтобы обеспечить плоскостность в пределах 1 мм. После того, как отдельные корпуса были завершены, нам пришлось собрать их на заводе по всей длине и использовать переход, чтобы обеспечить их критический […]

Посмотреть проект

Просмотреть все проекты

Галерея проектов

Башня-аккумулятор для процесса нанесения металлического покрытия

Башня из конструкционной стали Этот проект состоял из строительства двух одинаковых башен. Сторона входа изображена, а сторона выхода видна вдалеке. Этот новый клиент Swanton Welding запросил окончательную покраску проекта перед его сдачей. Эти опоры из конструкционной стали были собраны в полевых условиях и потребовали очень […]

Посмотреть проект

Просмотреть все проекты

Галерея проектов

Восстановление стекловаренной печи – Стальная опора

Клиент предложил и нарисовал первоначальный проект этого проекта опорной стали.
