Циклон РИСИ|Промышленная вентиляция и кондиционирование

Серия 7.411-1

Циклон РИСИ предназначен для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли, а также от отходов полирования лаковых покрытий с применением паст при условии отсутствия конденсации паров жидкостей на вн утренних поверхностях циклона. Конструкция циклона разработана и исследована коллективом авторов в Ростовском инженерно-строительном институте.

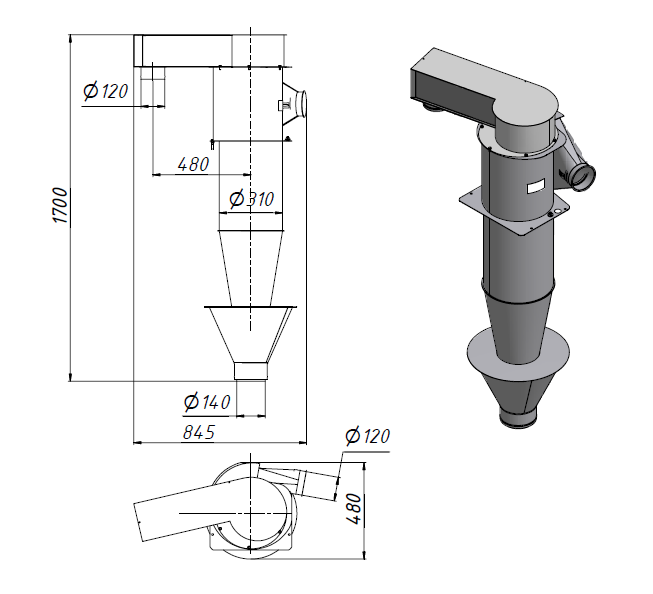

Циклон РИСИ состоит из четырех составных частей – улитки, обратного конуса, конуса –коагулятора и опорного листа. Расширяющаяся к низу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия. Расположенная выше сужающаяся к низу короткая коническая часть (конус-коагулятор) способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклона.

1 – конус-коагулятор;

2 – конус обратный;

3 – лист опорный;

4 – запасной бачок к циклонам РИСИ;

5 – тележка;

6 – бачок;

7 – гибкая вставка;

8 – переходной патрубок;

9 – улитка.

Серия 7.411-1

Таблица размеров установки циклона РИСИ

Установка циклонаПроизводительность циклона, м3/часПлощадь сечения входного патрубка, м2Размеры, ммМасса установки, кг
НН1D1D2D3D4
РИСИ №23000,004825972827100200150200134,7
РИСИ №36500,01129923222150300200300150,5
РИСИ №48000,01132423472150300250300156
РИСИ №514000,019635373767200400300400174,6
РИСИ №620000,030839254155250500350500200,1
РИСИ №730000,044443484578300600400600228,1
РИСИ №840000,060647865016350700450700325,3
РИСИ №955000,079251855415400800500800371,3
РИСИ №1070000,100356285858450900650900418,9
РИСИ №1190000,1246095632550010007001000468,8

Циклон ЦЗП

Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т. д.) Могут быть использованы в качестве первой ступени очистки в системах вен­тиляции при плазменных процессах.

Принцип работы вихревого циклона основан на дополнительной закрутке основного пылевого потока путем тангенциальной подачи запыленного воздуха в нижнюю часть корпуса. Проведенные исследования показали, что при очистке воздуха от кварцевой пыли стандартных размеров остаточная запыленность на выходе из ЦЗП в 2,5 раза меньше по сравнению с циклоном ЦН-11 той же производительности.

Фирма выпускает циклоны от 1300 до 9000 м3/ч

Принцип работы

Циклон с центральным закрученным потоком состоит из сепарацион­ной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя. В сепарационной камере первичный и вторичный потоки запыленного воз­духа закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количес­тва воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 через нижний пат­рубок.

Технические характеристики

Характеристики

ЦЗП-

1300

ЦЗП-

2000

ЦЗП-

3000

ЦЗП-

4000

ЦЗП-

6000

ЦЗП-

7000

ЦЗП-

9000

Производительность, м З /час

1300

2000

3000

4000

6000

7000

9000

Степень очистки воздуха, %

85

Сопротивление, Па

1100

Пылеемкость бункера, дм 3

20

20

20

20

20

30

30

Размеры ,мм

H

1940

2905

3176

3176

3490

3790

4730

D

820

1025

1230

1305

1405

1590

1800

h

1088

1465

1877

2093

2337

2574

3358

L

880

980

1170

1300

1340

1500

1800

d

160

200

250

280

330

350

450

d1

172

210

270

300

330

360

450

Масса, кг

40

100

140

160

200

220

300
