Промышленные циклоны
Промышленные циклоны

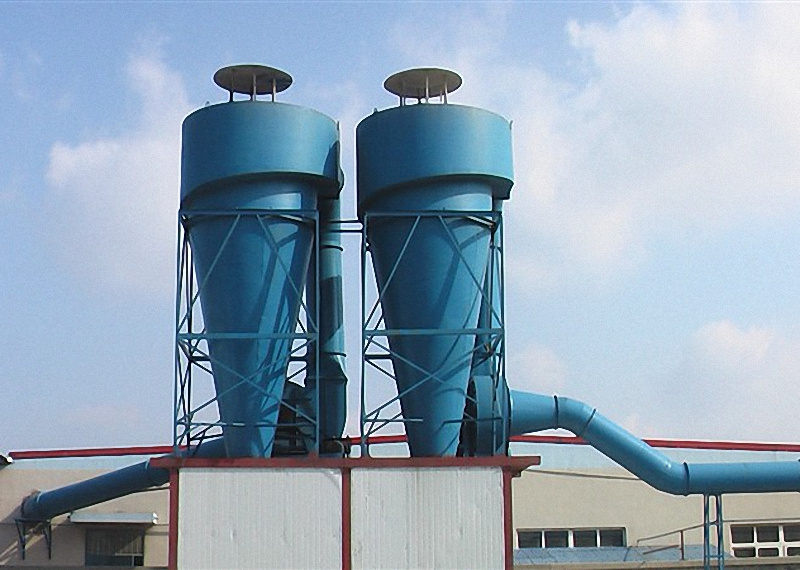

Самые простые устройства, улавливающие пыль, промышленные циклоны. Они работают под воздействием центробежной силы, в результате чего пыль осаждается. Берут на себя подаваемый запыленный газ в цилиндрическую часть аппарата, в котором подается тангенциальное движение. Центробежной силой откидывается пыль к станкам оборудования, а потом частички уходят вниз, затем чистый газ появляется из верхнего патрубка.
Циклоны рекомендуется для того, чтобы очищать газы либо жидкости от различных частиц, а значит такие пылеуловители универсальные, потому что подходят почти для всех промышленных сфер. Рассмотрим их характеристики подробнее: они обеспечивают очень высокую степень очистки воздушного пространства в цехах и промышленных объектах, обладают большим эксплуатационным сроком и имеют неизменное конструктивное исполнение.
В сборке есть специальная пылеосадочная круглая камера, в которой подача воздуха происходит сбоку.
Пылевое отверстие находится в нижней части. Отделение частиц, например опилок и пыли, осуществляется под действием особых центробежных сил в циклоне, а также воздействием силы тяжести. После этого частицы в 2 направлениях воздуха подвергаются вышеуказанному действию. Затем очищенный воздух идет в циклон по собственному направлению и начинает вращаться вентилятором. При этом воздух либо газ очищенные движутся по касательной, в итоге частицы, подталкиваемые центробежными силами, встречаются с поверхностью внутренних стенок и корпусом циклона и, наконец, оказывается в пылесборнике.
Такие циклоны обладают повышенной степенью улавливания пыли, а камеры осаждения меньшей, причем при первом пробном запуске. В это время в его корпусе появляется облако пыли, входящее в корпус, чтобы рассеяться под воздействием центробежной силы.
Циклоны настоящие пылеуловители, но еще являются разгружателями пневмотранспорта и теплообменниками. Они эффективно работают, даже если наблюдаются значительные диапазоны скоростей, а именно до 10 м\с. Запыленный воздух в виде потока отправляется в этот механизм, даже когда скорость маленькая и кружится в корпусе. Бывает, радиус вращения уменьшается, потому что масса движения остается внизу корпуса и тогда скорость становится предельная и от воздуха пыль отделяется.
Циклоны рекомендуются в деревообрабатывающей отрасли, производстве стройматериалов и металлургии. Не смотря на довольно широкое распространение, они не используются в легкой промышленности и текстильной, поскольку не улавливают другие частицы, легкие, пушистые и не подходят для использования в стальной и литейной промышленности из-за того, что циклон не видит большое количество мелких фракций, поэтому пропускает и не ловит сажу.
В остальных промышленных сферах такое оборудование незаменимое: превосходно очищает воздух и газы, позволяет даже степень очистки повысить по мере необходимости, но для этого его диаметр нужно уменьшить, а центробежную силу увеличить. Существуют не только циклоны, но мультициклоны, устройства, предназначенные для очистки воздуха, которые соединенные параллельно, чтобы увеличить эффективность использования.
Они имеют более сложную конструкцию и высокую стоимость, затрачивают немало энергии на очень высокое падение давления, если применяется данная сборка. Например, циклоны участвую в технологических процессах, которые происходят на предприятиях деревообрабатывающей промышленности, ибо здесь вырабатываются отходы.
Также устройства наблюдаются в цехах, чтобы тщательнее очищать воздух на объектах от вредных веществ. Другое оборудование хуже справляются с поставленной задачей либо совсем не отделяет вредные вещества из газов. Зато циклоны преимущественные и пылеуловители тоже, ибо применяются без вспомогательного установленного очистительного устройства.
Промышленные циклоны
Циклоны для улавливания сухой неслипающей пыли
Циклон ЛИОТ
Циклон СИОТ
Циклон СИОТ-М
Циклон СИОТ-М1
Циклоны для улавливания древесных отходов
Циклон УЦ
Циклоны с обратным конусом
Циклон ЦОК
Циклон ЦМ
Циклоны для улавливания золы и сухой пыли
Циклон ЦН-11
Циклон ЦН-15
Циклон ЦН-24
Циклон СЦН-40
Циклоны для улавливания зерновой и мучной пыли
Циклон УЦ-38
Циклон УЦМ-38
Циклон ЦОЛ
Циклон 4БЦШ
Пылеуловители циклоны — Завод сушильного оборудования. Производство сушилок.
Пылеуловитель (циклон) — используемый в промышленности воздухоочиститель для очистки окружающей среды от взвешенных в газе частиц.
Испольщуется преимущественно в закрытых помещениях для очистки воздуха или газов, при этом частицы, содержащиеся в газе (воздухе)
собираются пылеуловителем в специальном резервуаре.
Эффективность очистки газов зависит от модели пылеуловителя и харакетера дисперсного состава частиц
, содержащихся в газе. Степень очистки может достигать в среднем 99,5% для частиц с условным диаметром 20 мкр. Не рекомендуется использовать циклоны-пылеуловители для очистки воздуха (газа) с содержанием частиц, которые могу кристаллизоваться или затвердевать в условиях работы пылеуловителя.Циклон пылеуловитель ЦИВ-2
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 2000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Масса, кг | 128 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Циклон пылеуловитель ЦИВ-5
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 5000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Масса, кг | 620 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Циклон пылеуловитель ПЦ-2,0
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 2000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Масса, кг | 106 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Циклон пылеуловитель ПЦ-5X1П1,5
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 5000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Обхем бункера, м3 | 1,5 | |
| Масса, кг | 873 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Циклон пылеуловитель ПЦ-2X2П
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 4000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Обхем бункера, м3 | 1,0 | |
| Масса, кг | ? | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Циклон пылеуловитель ПЦ-5X2П3
(по ссылке — подробная техническая и конструкторская документация печи).
Технические характеристики
Технические характеристики | ||
| Параметры | Значения | |
| Производительность (по воздуху), м3/ч | 10000 | |
| Допустимая запыленность газов (не более), г/м3 | 160 | |
| Температура очищаемого газа (не более), °С | 400 | |
| Максимальное давление (разряжение), кгс/м2 | 500 | |
| Рабочая скорость, м/с | 18 ÷ 22 | |
| Эффективность очистки, % | до 98,6 | |
| Обхем бункера, м3 | 3 | |
| Масса, кг | 1928 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
[свернуть]
Принцип работы циклона (пылеуловителя)
Принцип работы новейших пылеуловителей основан на действии центробежной инерционной сепарации. Конструкция промышленного пылеуловителя на этом принципе позволяет сохранять тонкодисперсные фракции продуктов, используя сухой способ, а также повышает степень пылеулавливания за счет уменьшения количества вторично унесенной пыли.
При работе промышленного пылеуловителя, основанного на принципе центробежной инерционной сепарации, загрязненный газ попадает через входной патрубок в завихрительное устройство. Под действием центробежных сил частицы пыли отделяются между экраном и корпусом механизма и под действие силы тяжести опускаются в нижнюю часть корпуса, скапливаясь в бункере. Очищенный газ уходит через выходной патрубок.
Применение циклона пылеуловителя
Пылеуловители незаменимы при производстве и переработке строительных материалов, обладая высокой эффективностью.
При установке пылеуловителя в качестве второй ступени для очистки воздуха при помоле песчаных смесей и измельчении цемента до 5-6 мкм вторичный унос пыли по сравнению с существующей системой снизился в 3,5 раза. Степень очистки воздуха составила 98,5%.
Преимущества циклонов пылеуловителей
На предприятиях будущее за пылеуловителями, основанными на новых принципах действия, поскольку они позволяют соблюдать нормы выбросов и требования экологов за счет экономичной и высокоэффективной работы.
Достоинства промышленных пылеуловителей производства «Тульские Машины» заключаются в следующем:
- высокая производительность;
- надежность и простота конструкции;
- возможность использования для агрессивных и высокотемпературных газов;
- легкое обслуживание пылеуловителей.
Циклоны для систем аспирации, газоочистки. Промышленные фильтры в Челябинске.-ТеплоВентКом
Циклоны относятся к пылеотделителям инерционного типа и применяются для очистки воздуха от пыли.
Пылеотделение в циклоне основано на принципе центробежной сепарации. Воздух попадает в циклон по подводящему воздуховоду, которй монтируется по касательной к корпусу циклона. Воздушный поток движзется по спирали вниз и, опустившись до дна конической части циклона, поднимается и выбрасывается наружу через выбросную трубу. Движение воздуха вверх так же происходит по спирали. Частички пыли под действием центробежных сил прижимаются к внутренней поверхности корпуса циклона и, увлекаемые воздушным потоком, опускаются в коническую часть. Осевшая там пыль удаляется в пылесборник через отводящий патрубок.
Предлагаем следующие модели циклонов:
Циклоны предназначены для сухой очистки газовоздушных смесей максимальным давлением (разряжением) до 250 кг/м2 и температурой до 400° С от взрывобезопасных, неабразивных пылегазовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха (скорость коррозии не выше 0,1 мм/год) и не слипающейся пыли в различных отраслях промышленности.
Перейти >>>
Циклоны предназначены для сухой очистки газов от невзрывоопасной неслипающейся пыли.
Циклоны ЦН-15 применяют также для очистки воздуха в различных отраслях промышленности.
Перейти >>>
Циклоны предназначены для сухой очистки газов от невзрывоопасной неслипающейся пыли.
Циклоны ЦН-15 применяют также для очистки воздуха в различных отраслях промышленности.
Перейти >>>
Циклоны СК-ЦН-34 предназначены для сухой очистки cажегазовыx и cажевоздyшныx смесей от твёрдыx частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (теxничеcкого углерода) производства.
Перейти >>>
Циклоны предназначены для cyxой очистки газовоздушныx смесей максимальным давлением (разряжением) до 250 кг/м2 и температурой до 400оС от взрыво безопасные, неабразивныx пышегазовоздушным смесей, агрессивность которым по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздyxа (скорость коррозии не выше 0,1 мм/год) и не слипающейся пыли в различиных отраcляx промышленности.
Перейти >>>
Циклоны предназначены для сухой очистки пылевоздушных смесей максимальным давлением до 250 кг/м2 и температурой до 80°С от древесных отходов (стружка, опилки, пыль). Агрессивность пылевоздушной смеси по отношению к углеродистым сталям обыкновенного качества не должна быть выше агрессивности воздуха (скорость коррозии не выше 0,1 мм/год).
Очищенная газовоздушная смесь может содержать частицы пыли размерами до 20 мкм.
Циклоны устанавливают только на нагнетательной стороне вентиляционной сети.
Перейти >>>
Циклоны типа УЦ серии 7.411-1 предназначены для средней очистки воздуха от сухой неслипающейся неволокнистой невзрывоопасной пыли в системах пневмотранспорта и аспирации.
Циклоны устанавливают как на нагнетающей, так и на всасывающей стороне (т.е. после вентилятора и до вентилятора соответственно).
Перейти >>>
Циклоны с обратным конусом предназначены для средней очистки воздуха от сухой неслипающейся неволокнистой невзрывоопасной пыли, удаляемой от местных отсосов.
Циклоны рекомендуется применять для очистки воздуха от абразивных пылей, допускается использование циклонов для очистки воздуха от слипающихся пылей типа сажи и талька.
В зависимости от свойств пыли и его дисперсного состава частиц данные циклоны рекомендуется использовать в качестве первой ступени очистки воздуха. Необходимость двухступенчатой очистки определяется ПДК пыли выбрасываемой в атмосферу.
Нижняя часть циклона, в отличии от других типов, выполнена в виде расширяющегося к основанию конуса, обеспечивающего наименьшее прилипание продуктов очистки к стенкам циклона. В нижней части циклона устанавливается внутренний конус с углом раскрытия 45о или 60о, который обеспечивает организацию отвода воздуха, поступающего в пылесборник, повышает эффективность пылезадержания, предохраняет от взмучивания пыли в сборнике и уноса её в выхлопной патрубок.
Угол раскрытия при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой – 45о; для сажи, талька – 60о.
Циклоны устанавливают как правило на всасывающей стороне (т.е. перед вентилятором).
Перейти >>>
Сухие циклоны СИОТ предназначены для грубой и средней очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), от сухой, неслипающейся и неабразивной пыли, а также аспирационного воздуха в различных отраслях промышленно сти.
Применение циклонов СИОТ-М и СИОТ-М1 в условиях взрывоопасных сред недопустимо.
Рекомендуется применять циклоны при начальной запыленности до 300 г/м3.
Разработаны конструкции двух модификаций циклонов:
1. Повышенной эффективности – СИОТ-М.
2. Повышенной эффективности и производительности – СИОТ-М1.
Конструкция циклона СИОТ-М состоит из корпуса с входным патрубком и выхлопной трубой, бункера с затвором и раскручивателя потока. В нижней части корпуса устанавливается глухая цилиндрическая вставка.
В модернизированном циклоне СИОТ-М1 в отличив от циклона СИОТ-М – вместо глухой цилиндрической вставки устанавливается специальное устройство для подачи (подсоса) дополнительного потока запыленного воздуха, которое состоит из полой вставки, конической манжеты с фланцем и закручивателя.
Перейти >>>
Применяются для 1-й ступени высокоэффетивной очистки воздуха при порошковой окраске.
Перейти >>>
Прямоточный циклон предназначен для очистки воздуха от сухой средне и крупнодисперсной пыли с крупной и средней начальной концентрацией
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Перейти >>>
Циклон ЦЗП предназначен для улавливания различных видов сухой неслипающейся пыли с высокой начальной концентрацией.
Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.
д.)
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Перейти >>>
Advanced Cyclone Systems – Промышленные циклоны
ПОДПИСАТЬСЯ НА НАШУ ЭЛЕКТРОННУЮ РАССЫЛКУ
Получите обширную информацию о специалистах по обработке сухих материалов, которые покупают, обслуживают, управляют или эксплуатируют оборудование с доставкой на ваш почтовый ящик (это бесплатно!).
Регистрируясь в нашем списке, вы соглашаетесь с нашими Положениями и условиями. Мы выпускаем два электронных бюллетеня каждую неделю, еженедельный электронный бюллетень (выходит каждый вторник) с общими новостями отрасли и один бюллетень «О рынке/электронном продукте» (выходит каждый четверг), посвященный конкретному рынку или технологии.
Партнеры
Dec Group
Ведущий мировой поставщик систем обработки порошков и технологий сдерживания процессов для фармацевтической, химической, пищевой и косметической промышленности.
Подробнее ➜
Jenike & Johanson
Jenike & Johanson — ведущая мировая компания в области технологий обработки, обработки и хранения порошкообразных и сыпучих материалов. Подробнее ➜
Технология производства Динниссен
“ Нам доверяют лучшие ” Компания Dinnissen стала мировым лидером в области технологий производства порошков, частиц и гранул. Подробнее ➜
Spiroflow Ltd
Spiroflow, мировой лидер в области обработки порошков и сухих веществ, а также развивающийся лидер в области интеграции систем управления. Подробнее ➜
DMN-WESTINGHOUSE
Производитель поворотных клапанов, отводных клапанов и других сопутствующих компонентов для отрасли обработки сыпучих материалов более 45 лет. Подробнее ➜
Munson Machinery Company, Inc.
Ведущий мировой производитель оборудования для смешивания, смешивания и измельчения сыпучих пищевых продуктов, молочных продуктов, пищевых продуктов, фармацевтических препаратов и химических продуктов общего назначения.
Подробнее ➜
Hense Wägetechnik GmbH
Техника взвешивания является одним из важнейших факторов бесперебойной работы ваших производственных процессов и высокого качества продукции. Подробнее ➜
Хетон
Делает ваш бизнес успешным. Hethon является мировым специалистом в области дозирования порошков и жидкостей, особенно трудно дозируемых веществ. Подробнее ➜
BFM® Global Ltd.
BFM® Global производит ряд запатентованных и защищенных (2006 г.) соединителей, патрубков, крышек, заглушек, заглушек и загрузчиков мешков, которые помогают преобразовать традиционную производственную среду. Подробнее ➜
Восточные инструменты
Компания Eastern Instruments разрабатывает и производит различные устройства для измерения и контроля потока промышленных сыпучих материалов. Подробнее ➜
Flexicon Corporation
Оборудование Flexicon обеспечивает беспыльную транспортировку, кондиционирование, разгрузку, наполнение, разгрузку и/или взвешивание порошкообразных и сыпучих материалов.
Подробнее ➜
PerMix
Ленточные смесители PerMix, струговые смесители, лопастные смесители, сигма-смесители и другие смесители разработаны для обеспечения высокой производительности, но при этом рассчитаны на любой бюджет. Подробнее ➜
Spec Engineering
Предоставление индивидуальных инженерных решений и новейших технологий производителям продуктов питания, напитков, пластмасс и химической промышленности. Подробнее ➜
Solimar Pneumatics
Solimar Pneumatics является ведущим разработчиком и поставщиком систем аэрации и инженерных компонентов для отрасли обработки сыпучих материалов. Подробнее ➜
EXEN Corporation
EXEN предлагает лучшее решение проблем с засорением с помощью пневматического молотка «Air Knocker» и широкого спектра устройств для улучшения потока. Подробнее ➜
Thayer Scale
Thayer Scale — ведущий мировой производитель оборудования для непрерывного взвешивания и подачи сыпучих материалов в самых разных отраслях промышленности.
Подробнее ➜
Ньюсон Гейл
Ньюсон Гейл; Производители оборудования для статического контроля и решений для взрывозащиты опасных зон в промышленных процессах. Подробнее ➜
ИЭП Технологии
Уже более 60 лет мы предоставляем решения по защите, которые могут подавлять, изолировать и вентилировать взрывы горючей пыли или паров в обрабатывающей промышленности. Подробнее ➜
Kason Corporation
Kason Corporation занимается решением самых сложных проблем просеивания, сушки и охлаждения, уделяя первостепенное внимание качеству, безопасности и надежности. Подробнее ➜
Polimak
Решения для обработки, транспортировки, хранения, подачи, дозирования, выгрузки, наполнения сыпучих материалов от отдельного оборудования до комплексных систем «под ключ». Подробнее ➜
Acmon Systems
Acmon Systems — инжиниринговая компания, специализирующаяся в области обработки сыпучих материалов и инженерных решений в широком спектре отраслей промышленности уже более 30 лет.
Подробнее ➜
VAC-U-MAX
Системы автоматизации процессов для передачи сыпучих материалов от поступления к процессу и системы промышленной вакуумной очистки для извлечения больших объемов многих материалов. Подробнее ➜
Progressive Products, Inc
Оптимизирует системы пневмотранспорта за счет сокращения отходов и затрат, минимизации времени простоя и повышения производительности за счет высокопроизводительных компонентов. Подробнее ➜
Coperion & Coperion K-Tron
Coperion & Coperion K-Tron поставляет оборудование и системы, такие как экструдеры, питатели, пневмотранспорт и компоненты. Подробнее ➜
Интерцем Инжиниринг ГмбХ
Intercem Engineering GmbH специализируется на разработке индивидуальных решений для комплексных новых проектов заводов по измельчению цемента, а также модернизации существующих заводов. Подробнее ➜
Hydronix Ltd
Компания Hydronix является ведущим мировым производителем цифровых микроволновых датчиков влажности для различных отраслей промышленности.
Подробнее ➜
WAMGROUP S.p.A.
WAMGROUP® является мировым лидером на рынке шнековых конвейеров и занимает лидирующие позиции в каждой из своих линеек продукции в области обработки и обработки сыпучих материалов. Подробнее ➜
REMBE® GmbH Safety + Control
Компания REMBE® специализируется на взрывозащите и сбросе давления. Он обеспечивает клиентов во всех отраслях промышленности системами безопасности для их заводов и оборудования. Подробнее ➜
Корпорация HammerTek
Отклоняющие отводы Smart Elbow® предотвращают удар материала о стенку отвода, предотвращая: абразивный износ, деградацию и отложения, связанные с нагревом, и пластиковые стримеры. Подробнее ➜
О нас
С 2010 года мы предоставляем промышленным специалистам последние инновации, тематические исследования и наиболее полное руководство по оборудованию для обработки твердых тел на различных рынках.
Навигация по сайту
Предстоящие события
Реклама у нас
Следуйте за нами
Facebook-f Linkedin-in RSS Твиттер YouTube
© BulkInside 2022
Политика конфиденциальности и условия использования | Отказ от ответственности
производителей циклонных пылеуловителей | Справочник IQS
Пылеуловители Cyclone идеально подходят для задач по сбору абразивной пыли с крупными частицами, которые подвергают нагрузке стандартный фильтрующий материал.

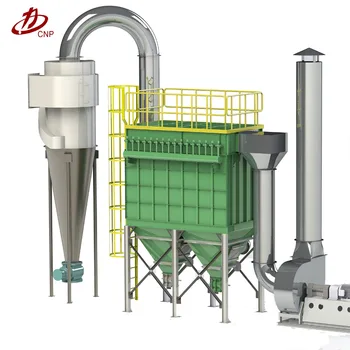

По этой причине они часто используются в качестве модулей предварительной фильтрации для мешочных фильтров и кассетных коллекторов.
Быстрые ссылки на информацию о циклонных пылеуловителях
- Применение циклонных пылеуловителей
- Циклонный пылесборник Конструкция и принцип действия
- Преимущества использования циклонных пылесборников
- На что обратить внимание при покупке циклонных пылеуловителей
Применение циклонных пылеуловителей
Циклонные пылеуловители обычно используются в следующих отраслях:
- Переработка руды
- Фармацевтика
- Производство цемента
- Металлоконструкции
- Горнодобывающая промышленность
- Химическая обработка
- Переработка
- Сельскохозяйственная промышленность
Циклонные пылеуловители часто используются в приложениях с высокой запыленностью, включая переработку бумаги, восстановление продуктов, переработку металлолома, химическую обработку, спекание стали и общую очистку газов.

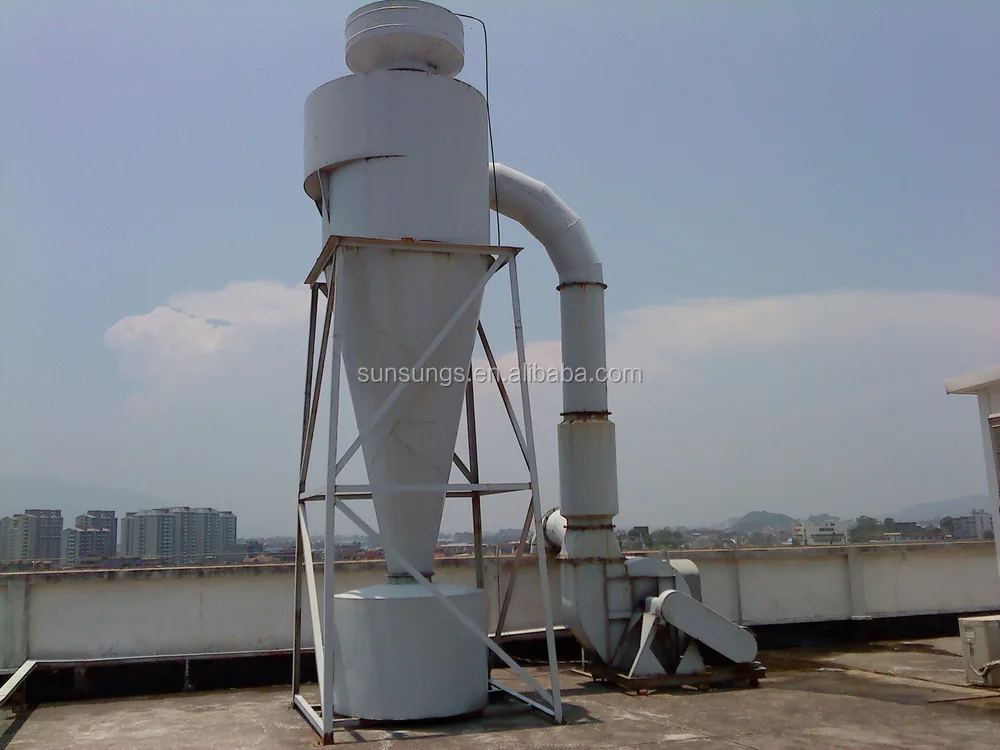

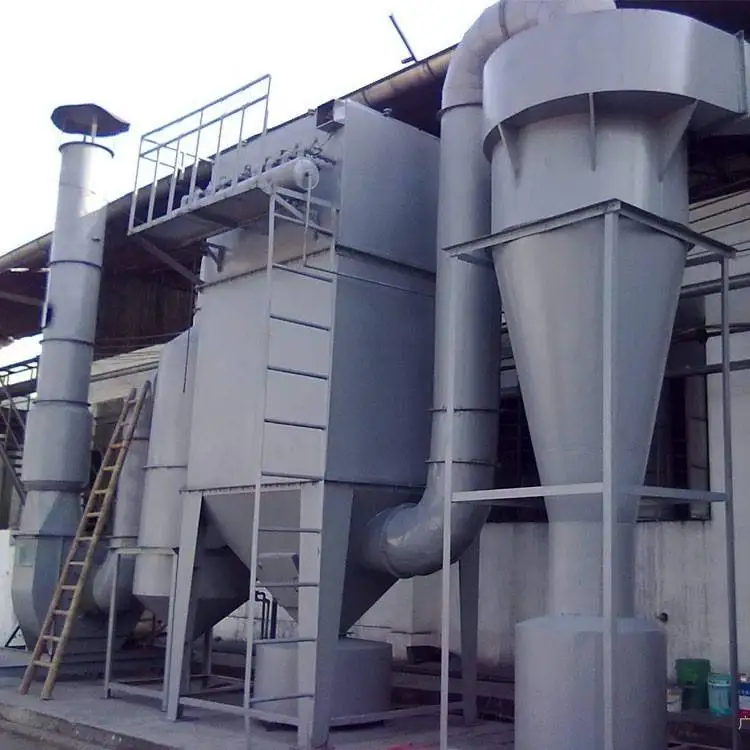

Установки включают циклонные пылеуловители в большие системы сбора пыли с верхними воздуховодами и улавливающими рукавами (вытяжными колпаками), которые нависают над рабочими местами, где образуется пыль. Во многих таких крупных объектах циклонный пылеуловитель располагается снаружи и соединяется с внутренней частью воздуховодом.
Циклонный пылеуловитель Конструкция и назначение

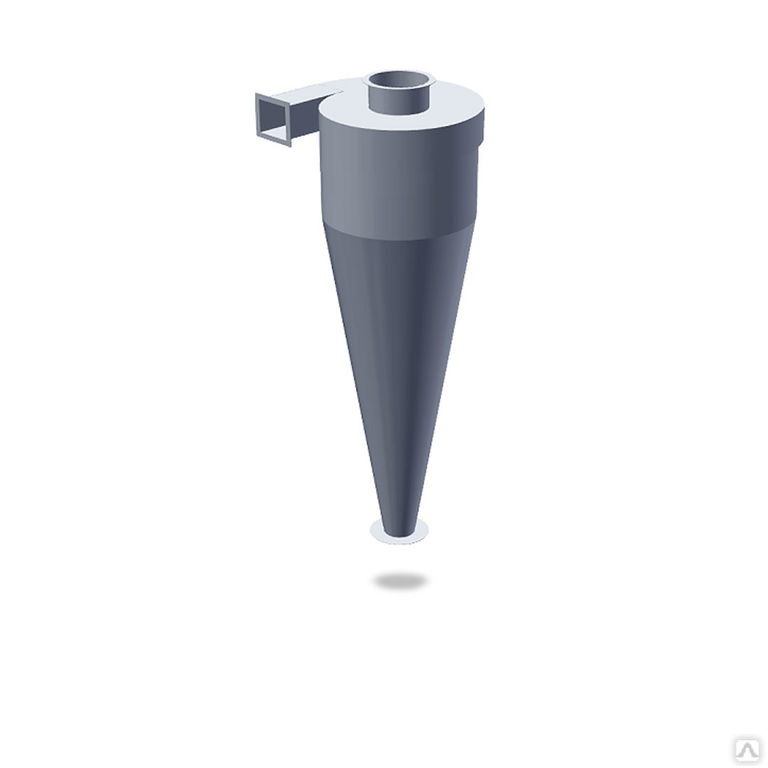

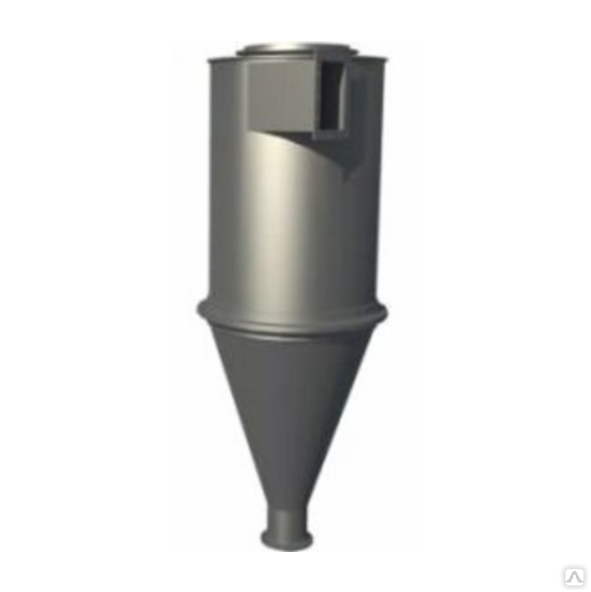

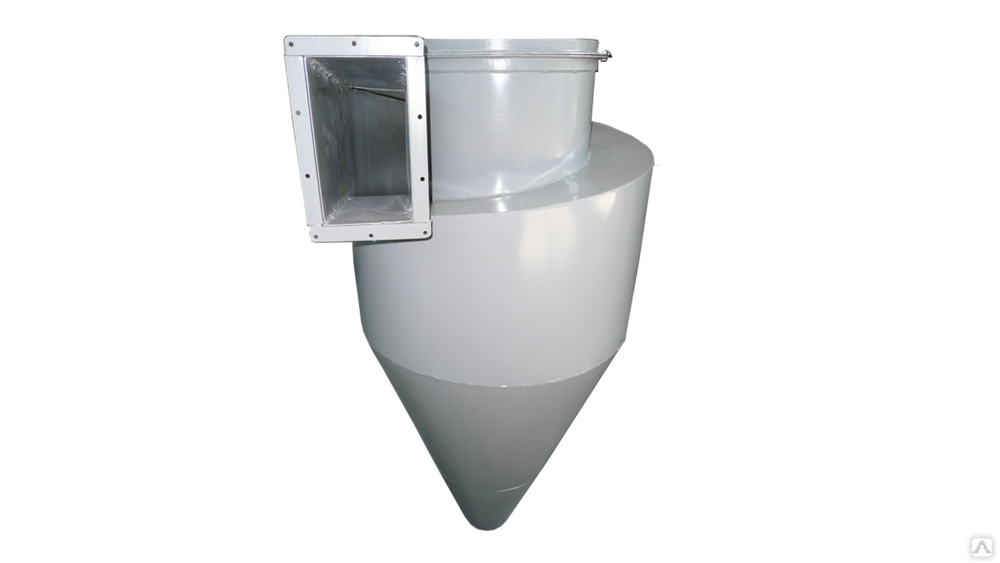

Циклонные пылеуловители представляют собой инерционные сепараторы цилиндрической формы, в которых для отделения частиц от воздуха используется центробежное движение воздуха внутри камеры в форме воронки. Циклонные сепараторы имеют эвольвентный вход, то есть грязный воздух поступает по спирали, а чистый воздух выходит через противоток, коаксиальный выход чистого воздуха. Как только загрязненные газы попадают в пылесборник, частицы, тяжелее молекул воздуха, под действием центробежной силы отбрасываются от внешней стенки бункера и падают на дно, где и собираются. Внутренняя спираль, создающая эту центробежную силу, приводится в движение электродвигателем, установленным сверху или снизу циклонного пылеуловителя.

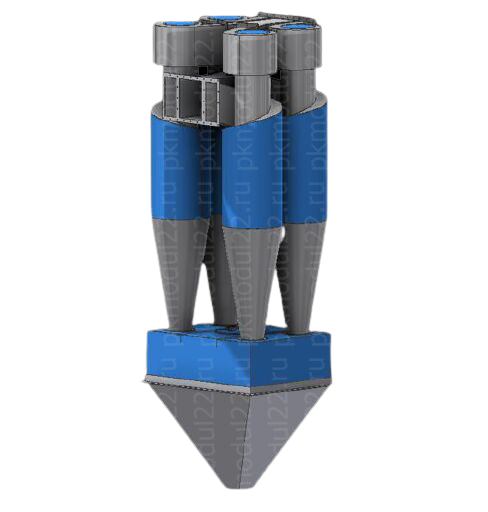

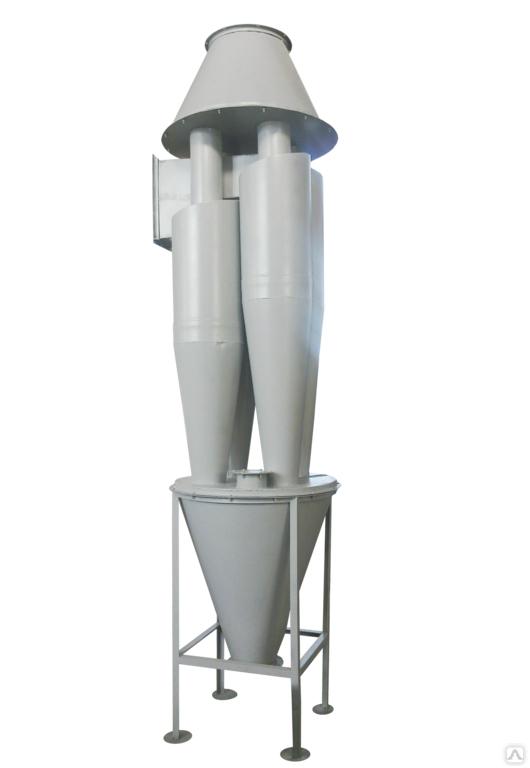

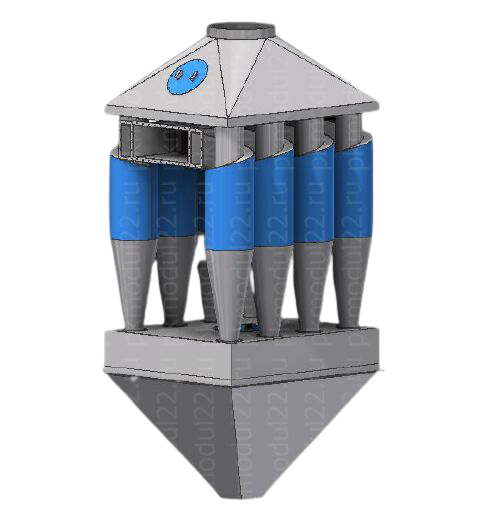

В то время как грязь собирается на дне, чистый воздух движется вверх через выпускное отверстие циклона и выдувается наружу через выпускное отверстие воздуходувки. Также доступны мультициклонные пылеуловители, состоящие из множества конусов малого диаметра, установленных параллельно друг другу с лопастными центробежными центрифугами. Эти конусы имеют общий вход и выход воздуха и обычно длиннее, чем одиночные циклонные пылеуловители, что делает их более эффективными.
Распространены как одноциклонные, так и многоциклонные конструкции пылесборников. Циклонные пылеуловители доступны в широком диапазоне размеров и конфигураций для повышения эффективности для различных применений: от массивных мультициклонных наружных улавливателей, предназначенных для цементной промышленности, до мобильных циклонных пылеуловителей «лабораторного масштаба», предназначенных для использования в фармацевтических пилюлях и таблетках. производство. Независимо от конкретного применения циклонные системы пылеулавливания могут использоваться для обеспечения здоровья рабочих и долговечности оборудования.
Преимущества использования циклонных пылеуловителей
Циклонные пылеуловители или центробежные пылеуловители используют циклонное движение воздуха для отделения и удержания частиц пыли из воздуха в рамках процесса минимизации загрязнения воздуха частицами в мастерских, на заводах и производственных объектах. Циклонные пылеуловители используют сочетание центробежных, гравитационных и инерционных сил для удаления твердых частиц из воздуха, что делает их высокоэффективными улавливающими устройствами для промышленных приложений по борьбе с загрязнением воздуха, таких как фильтрация и разделение.
Пылеуловители являются важной частью оборудования во многих сервисных и производственных предприятиях, и существует несколько различных типов на выбор. Многие компании полагаются на одноступенчатые пылеуловители, которые всасывают мусор и пыль из воздуха, а затем помещают этот мусор в мешок-контейнер. Часто они переносные и могут перемещаться со станции на станцию. Эти типы коллекторов отлично подходят для определенных применений, но также имеют некоторые недостатки, такие как определенное количество пыли и мусора, повторно попадающих в рабочую среду при выпуске воздуха.
С другой стороны, циклонные пылеуловители считаются более эффективными. Как правило, это более крупные фиксированные блоки, которые более мощные, чем их одноступенчатые аналоги.
Циклонные пылеуловители всасывают пыль и мусор в воронкообразную камеру, а более крупные и тяжелые частицы мусора падают в отдельный контейнер для утилизации. Из-за того, что более крупный мусор отделяется на ранней стадии, он не проходит через крыльчатку. Это означает, что инженеры могут сосредоточиться на создании максимального воздушного потока, не беспокоясь о том, что крыльчатка должна выдерживать воздействие мусора. Эти типы циклонов также могут иметь более крупные двигатели и крыльчатки, а это означает лучший воздушный поток, а их более крупные входные отверстия позволяют использовать многоканальные участки большого диаметра. Эти возможности позволяют одному циклонному коллектору одновременно обслуживать несколько машин, сохраняя при этом высокую производительность.
На что следует обратить внимание при покупке циклонных пылеуловителей
Прежде чем принимать решение о выборе лучшего оборудования для инвестиций, важно учитывать работу конкретного объекта.
Некоторым магазинам может быть полезен одноступенчатый переносной пылеуловитель, в то время как другим подойдет лучше со стационарным, мощным циклонным пылеуловителем. Эти части оборудования выполняют важнейшую задачу, и очень важно учитывать все аспекты, чтобы добиться наилучшей производительности для ваших приложений.
Кроме того, чтобы обеспечить продолжительную работу циклонного пылеуловителя, контролировать расходы и соблюдать правила техники безопасности, вам необходимо будет регулярно оценивать производительность системы. Вы можете назначить человека для этой задачи и попросить его контролировать каждый аспект процесса, а затем усреднить производительность за определенный период времени. Давление, подача, расход и все, что проходит через вход и через выход, должно быть зарегистрировано.
Штернвент
ШтернвентЦиклонные пылеуловители
Рабочая лошадка в борьбе с пылью
Циклонные пылеуловители Sternvent являются одними из самых экономичных и надежных типов пылеуловителей, доступных на сегодняшний день.
Циклоны могут быть первичными улавливателями с дополнительным фильтром или без него для пыли с размерами частиц от среднего до крупного. Кроме того, циклон Sternvent можно использовать в качестве предварительной очистки для более эффективных пылеуловителей, таких как струйный импульсный картридж или мешочный фильтр, путем удаления более крупных частиц из воздушного потока, что приводит к увеличению срока службы фильтра.
Типоразмеры
Компания Sternvent предлагает 11 типоразмеров, 8 00–12 000 кубических футов в минуту, циклонов трех типов; Бочка на 55 галлонов, бункер для хранения и поворотный шлюз. Они предназначены для малых и средних промышленных предприятий, а также для школ и ремонтных мастерских.
Принцип работы
Поток грязного воздуха входит в тангенциальное входное отверстие циклона с высокой скоростью, создавая вихревую или циклонную структуру. Центробежная энергия заставляет частицы пыли прижиматься к стенке циклона и вращаться вниз, в пылевой барабан или воронку.
Воздух может отрываться от стены и выходить из выпускного отверстия циклона практически без пыли. За исключением вентилятора, в циклоне нет движущихся или сменных частей, что делает его практически необслуживаемым. Эффективность фильтрации 99% для древесной и стальной пыли и 99,9% при наличии фильтров. (Мелкие частицы, такие как мучная пыль и большие легкие куски, такие как обрезки бумаги или лом, не подходят для наших высокоскоростных циклонов, поскольку они не имеют достаточной массы или плотности и имеют тенденцию всплывать в циклоне и ускользать от циклонного действия. , Крупные древесные частицы из производственного строгального или формовочного станка требуют циклона на один или два размера больше из-за сильной аэродинамики загрузки частиц.)
Я текстовый блок. Нажмите кнопку редактирования, чтобы изменить этот текст. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
| Общие приложения | Опции |
|---|---|
| Деревообработка | Пылесборник емкостью 55 галлонов |
| Металлообработка | Бункер для сбора пыли |
| Пластик | Поворотный шлюзовой шлюз |
| Резина | После фильтров |
| Зерновые | Взрывоотвод |
| Керамика | Выносной вентилятор |
| Бумага (без обрезков) | Резиновая прокладка для абразивов |
| Предварительный очиститель для фильтрующих коллекторов | Глушитель |
| Характеристики | Преимущества |
|---|---|
| Конструкция с удлиненным коническим конусом | Высокая эффективность сбора |
| Конструкция для колеи 16, 14 и 12 | Долгий срок службы коллектора |
| Без внутренних движущихся частей | Сокращенное техническое обслуживание |
| Вентилятор на стороне чистого воздуха | Вентилятор с длительным сроком службы |
| Радиальный лопастной вентилятор | Пиковый расход воздуха при максимальном давлении |
| Малый размер | Экономит ценную площадь |
МОДЕЛЬ | РАСХОД ВОЗДУХА (куб. | ДВИГАТЕЛЬ (ЛС) | ВХОД ДИАМ. (ДЮЙМЫ) | ХРАНИЛИЩЕ ДЛЯ ПЫЛИ | ПРИБЛ. РАЗМЕРЫ (ДЮЙМЫ) * | ТРАНСПОРТИРОВОЧНЫЙ ВЕС (ФУНТЫ) | ||
Н | Вт | Д | ||||||
| CY1600 | 800 – 1000 | 2 | 6 | Барабан | 108 | 36 | 36 | 850 |
| 2000 год | 1000 – 2200 | 3, 5 | 8 | Барабан | 120 | 42 | 42 | 850 |
| CY2400 | 2000 – 3000 | 7,5 | 10 | Барабан | 139 | 42 | 42 | 900 |
| CY3000 | 3000 – 4400 | 10, 15 | 14 | Барабан, бункер, шлюз | 154 | 42 | 42 | 1000 |
| CY3600 | 4400 – 8000 | 20, 25, 30 | 16 | Барабан, бункер, шлюз | 256 | 60 | 60 | 3000 |
| CY4400 | 8000 – 12 000 | 40, 50, 60 | 20 | Барабан, бункер, шлюз | 280 | 60 | 60 | 3500 |
фут/мин) Циклон с выносным вентилятором
| МОДЕЛЬ | РАСХОД ВОЗДУХА (куб. фут/мин) при 10″ ВНЕШН. | МОТОР (ЛС) | ВОЗДУХОДУВКА | |
| РАЗМЕР | СКОРОСТЬ, ОБ/МИН | |||
| CY__-3625R | 5000 | 25 | ОБЭ-15 | 2075 |
| CY__-4430R | 7000 | 30 | ОБЭ-19 | 1630 |
| CY__-4440R | 8000 | 40 | ОБЭ-19 | 1760 |
| CY__-4850R | 10000 | 50 | ОБЭ-21 | 1630 |
| CY__-4875R | 14000 | 75 | 26ЛС | 1300 |
Циклон и 5-дюймовый диам.
послефильтровый линейный стол
ЦИКЛОН | СТИЛЬ ПОСЛЕ ФИЛЬТРА | ОТЛИЧИЕ СОСТАВА | СОЕДИНЕНИЕ |
CYA20 | Камера | CY 2,5″>AF | 2,5-дюймовое удлинение ноги AF от Sternvent |
CYA24 | Камера | CY 18″>AF | 18-дюймовое удлинение ноги AF от Sternvent |
CYD24 | Камера | AF 6″>CY | 6-дюймовый редуктор AF от Sternvent |
CYA30 | Бункер (15″) | НЕТ | Модификация не требуется |
CYD30 | Камера | CY 8,5″>AF | 8,5-дюймовое удлинение ноги AF от Sternvent |
CYD30 | Бункер (15″) | НЕТ | Используйте модель AFA_-5278D |
CYA36 | Бункер (30″) | CY 4,5″>AF | 4,5-дюймовая ножка AF и удлинитель шланга от Sternvent |
CYD36 | Бункер (15″) | AF 2,5″>CY | 2,5-дюймовая ножка CY и удлинитель шланга от Sternvent |
* Используйте эту таблицу, когда циклон и после фильтра расположены рядом с каждыми другими
Модель: CYD3015
Применение: деревообработка (школа)
.
