Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы – гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо – в результате отопительное оборудование не нагревается или нагревается неравномерно.

Галерея изображений

Фото из

Циркуляционный насос в системе отопления

Использование в конструкции узких труб

Циркуляционные насосы в коллекторной схеме

Установка прибора в отопительный трубопровод

Применение резервного насоса

Подключение энергозависимого прибора

Оборудование с низким энергопотреблением

Система отопления с несколькими кольцами

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы.

Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:

Галерея изображений

Фото из

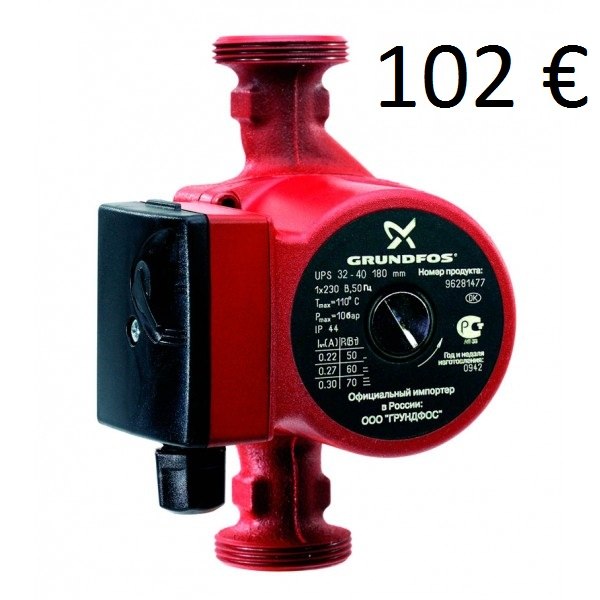

Циркуляционное устройство марки Grundfos

Линейка оборудования с логотипом Wilo

Приборы для систем отопления от DAB

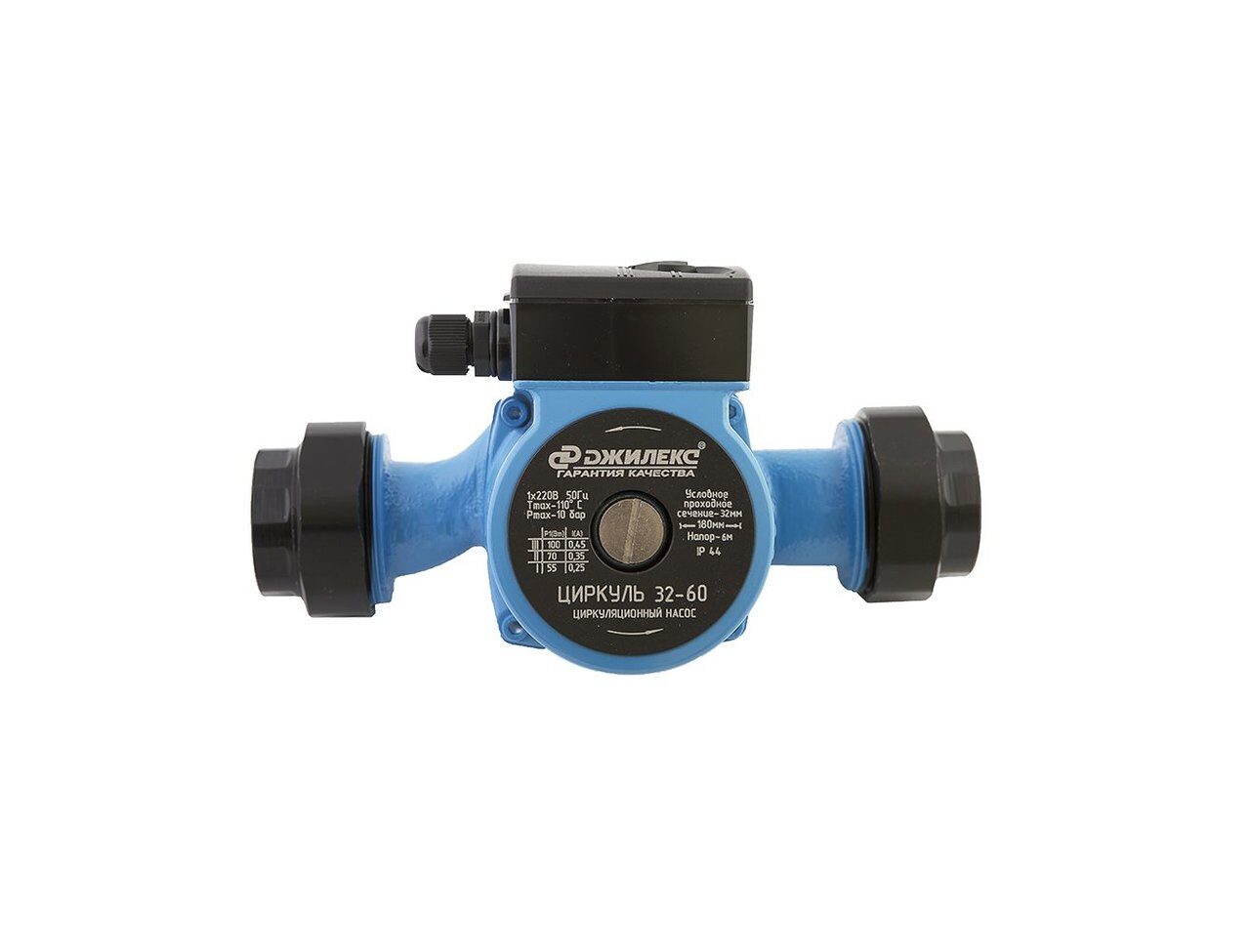

Циркуляционный насос компании Джилекс

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Галерея изображений

Фото из

Вариант сборки закрытой отопительной системы

Вакуумный расширительный бачок - экспанзомат

Устройства для отвода воздуха

Предохранительный клапан для сброса избытка давления

Насосы “мокрого” типа. Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Галерея изображений

Фото из

Расположение циркуляционных насосов в схеме отопления

Установка прибора на подающем трубопроводе

Размещение относительно расширительного бачка

Обязательное использование группы безопасности

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

  • моноблочные;
  • консольные;
  • «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя – перекачиваемая жидкость может содержать нейтральные примеси;
  • простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Галерея изображений

Фото из

Выбор циркуляционного насоса для системы отопления опирается на нормативные требования. Для нормального обогрева и бесшумного движения воды по контуру теплоноситель должен перемещаться со скоростью не больше 1,5 м/сек

Технические данные, полученные опытным путем, подтверждают, что на 10 м длины труб должно быть по 0,6 м напора насоса. Т.е. для трубопровода протяженностью 50 м нужен прибор, создающий напор не меньше 3,0 м

Так как циркуляционный насос должен обеспечивать беспрепятственную подачу теплоносителя в приборы отопления, то есть зависимость между радиаторами и подачей, которую развивает насос. Если суммарная мощность батарей составляет 7 кВт, то нагнетать насос должен 7 л/мин

В выборе циркуляционного насоса очень важно учесть мощность котла, вместе с которым он будет работать в системе. На каждый кВт агрегата нужно распределить 1 л/мин протекающего теплоносителя. Т.е. для отопительного оборудования мощностью 25 кВт нужно купить насос, обеспечивающий расход как минимум в 2,5 л/мин

Отопление с пятью циркуляционными насосами

Подбор оборудования по длине трубопровода

Взаимосвязь мощности радиаторов и насоса

Подбор насоса по мощности котла

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Содержание статьи

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как выбрать циркулярный насос для отопления

Иное дело – планировать отопление с принудительной циркуляцией. Да, придется добавить в общую схему насос, но зато взамен снимается масса ограничений, а сама система получится гарантированно работоспособной и управляемой. Но, конечно, если оборудование — качественное и подобрано правильно.
Вот этот аспект проблемы и рассмотрим: циркуляционный насос для отопления как выбрать — критерии оценки, расчет параметров, рейтинг лучших моделей.
Начнем с ТОП-списка, составленного по отзывам пользователей, уже успевших оценить указанные модели в действии. Из этой рейтинг-таблицы несложно сразу перейти к описанию и ценам – для этого предусмотрены специальные кнопки ссылки. Это для тех, кто, как говорится, «уже в курсе», и в теоретической «накачке» не нуждается. А вот для выбирающих такой прибор впервые будет правильнее для начала ознакомиться с основными критериями выбора циркуляционных насосов. Ну а потом плавно перейти к описанию моделей – именно так и построена настоящая публикация.

ТОП-8 циркуляционных насосов для отопления небольшого дома

Предназначение и общие сведения об устройстве циркуляционного насоса для отопления

Для чего нужен циркуляционный насос

Как работает автономная система отопления с жидким теплоносителем?

Принцип несложен – имеется котёл, в котором или сгорает с выделением большого количества тепла какое-то топливо (газ, дрова, уголь, брикеты, солярка и т.п.), или происходит преобразование электрической энергии в тепловую. Вода (или иной жидкий теплоноситель), обладая выраженно высокой теплоёмкостью, можно сказать, «заряжается» теплом. Теперь вода (для упрощения будем говорить именно о ней) должна отдать накопленное тепло на приборах теплообмена – в радиаторах, конвекторах, теплых полах. А для этого необходимо создать условия, чтобы она постоянно циркулировала, то есть ходила по кругу: котел — труба подачи — радиаторы — труба «обратки» — котел.

Есть два способа заставить жидкость постоянно бежать по трубам в нужном направлении.

Два подхода к организации циркуляции теплоносителя в системе отопления.
  • Можно создать условия, при которых за счет разности в плотности горячей и остывшей воды под действием сил гравитации в контуре образуется естественный ток теплоносителя. Кстати, совсем недавно по такому принципу было организовано подавляющее большинство автономных систем в частных домах.

Казалось бы – готовое решение, все просто, и чего тогда «огород городить»? Но, поверьте, это вовсе не просто.

Для такого контура требуются трубы повышенного диаметра — а это усложнение доставки, монтажа, увеличение стоимости материалов. Все горизонтальные участки контура на самом деле не горизонтальные, а выполнены с обязательным уклоном. Спрятать такие контуры — невозможно, то есть приходится в определенной мере «жертвовать» интерьерами комнат.

Система получается очень инертной, трудноуправляемой, требующей сильного стартового скачка чтобы стронуть с места и разогнать движение воды. Скорость движение и напор невелики, отчего может появиться неравномерность прогрева помещений — явное преобладание тепла на входе в контур по сравнению с удаленными участками. Ни о каких теплых полах или скрытых конвекторах, понятно, и речи быть не может.

Единственное важное достоинство — это независимость от электропитания. По всем остальным позициям – проигрыш.

  • Второй подход – врезать в контур насос, который разгонит и будет поддерживать циркуляцию теплоносителя в системе. Казалось бы – усложнение и удорожание? Отнюдь нет. Да, за сам прибор придется заплатить определённую сумму, но она чаще всего — не из разряда неподъёмных. Но зато трубы можно использовать меньшего диаметра — а это очень емкий ресурс экономии средств!

Сами контуры легко спрятать в стены или пол, если в этом есть необходимость, так как соблюдение уклонов становиться необязательным. А на сами батареи – поставить термостатические устройства, которые будут точно выдерживать температуру в комнате. Опять же, экономия по большому счету.

Вот такие «вольности» с трубами отопительного контура возможны исключительно при принудительной циркуляции теплоносителя в системе.

Открываются широкие возможности использования различных приборов и схем теплообмена в разных комнатах. При необходимости система отопления может включать несколько насосов на разных контурах – есть специальные схемы, с помощью которых работа легко согласовывается.

Сложная система отопления с несколькими контурами? Ничего страшного – ставьте гидрострелку!

Один из простых, но очень эффективных способов согласования работы отдельных контуров сложной системы отопления, в том числе с различными температурными режимами. Чем достигается гармонизация, и как можно самостоятельно смонтировать гидрострелку для системы отопления – читайте в специальной публикации нашего портала.

На деле преимуществ у системы с принудительной циркуляцией теплоносителя – намного больше.  А вот то, что она сама становится потребителем энергии – это весьма слабая аргументация против установки насоса.

Современные приборы такого предназначения потребляют настолько мало, что некоторые сравнимы по этому параметру со светодиодными лампочками. То есть говорить о перерасходе электроэнергии — просто смешно. А зависимость от перепадов или пропадания напряжения (если это не является в районе проживания грустным правилом) легко решается установкой стабилизатора напряжения и блока бесперебойного питания.

Одним словом, установка  насоса всегда будет только в плюс. Его, кстати, можно врезать даже в функционирующую систему с гравитационной циркуляцией – и сразу почувствовать выгоду от такой модернизации. А установка обычно проводится по схеме, позволяющей в любой момент перейти от одной схемы циркуляции к другой, если в этом будет необходимость.

Типичная схема обвязки циркуляционного насоса, позволяющая быстро переобучиться с принудительного принципа работы на естественный, и наоборот.

Итак, циркуляционный насос рачительному хозяину нужен, как бы кто ни спорил. Главное – правильно его выбрать и установить.

Но для начала – буквально несколько слов о том, как он устроен. Такое понимание облегчает и выбор, и правильную установку, и эксплуатацию прибора.

Кратко – об устройстве циркуляционного насоса

Глубоко зарываться в устройство насосов в рамках этой публикации нет особого смысла. Но в общих чертах разбираться все же следует.

Все циркуляционные насосы, во-первых, можно разделить на две группы. К одной отнести приборы с так называемым «сухим ротором», ко второй – с «мокрым».

Подсказка кроется в самом названии. Приборы из первой группы в своей компоновке имеют четкое разделение: электропривод, не контактирующий с водой и охлаждаемый воздухом, и связанный с ним валом насосный узел.

Насос с «сухим ротором» — хорошо видно, что электропривод охлаждается воздушным потоком.

Такие приборы обладают выраженно высокими показателями производительности и создаваемого напора – вращению ротора двигателя не мешает сопротивление жидкой среды. Но зато они обычно шумные, а главную проблему составляют постепенное изнашивающиеся и требующие регулярной замены уплотнения на вращающемся валу между двигателем и насосной камерой.

Такие приборы обычно устанавливаются в крупных котельных, в распределительных теплопунктах, где востребованы их высокие эксплуатационные выходные характеристики.
А вот для локальной системы отопления в частном доме или в квартире, или даже для выделенного участка такой системы – вполне достаточно возможностей насоса с «мокрым ротором». И можно смело утверждать, что с вероятностью, близкой к 100%, дело придется иметь с ним. Кстати, в рейтинге, имеющемся в нашей статье, представлены только «мокрые» модели, так как «сухие», как правило, даже не рассматриваются в качестве варианта.

Подавляющее большинство таких насосов имеет весьма схожую компоновку, которая хорошо показана на рисунке ниже.

Примерное строение циркуляционного насоса с мокрым ротором.

Прибор собирается в металлическом корпусе – чаще чугунном, у высококачественных моделей – бронзовом или латунном. Сразу скажем, что вся внутренность собранного насоса после установки в контур заполняется теплоносителем (для этого временно выкручивается воздушная заглушка по центру) . Исключение составляет лишь герметичный отсек-«стакан», с размещённой внутри обмоткой статора (на рисунке этот отсек показан желтыми овалами и зелеными стрелками). Сам вращающийся ротор собран на постоянных магнитах, и контакта с жидкостью не боится. Наоборот, циркулирующий теплоноситель становится и охлаждением привода, и отличной смазкой для подшипников ротора.

Итак, ротор вращается в жидкой среде, и испытывает немалое сопротивление воды. От этого показатели и напора и производительности – намного скромнее. Но для автономных систем отопления слишком высоких показателей обычно не требуется, и всегда можно подобрать модель с оптимальными характеристиками.

Зато такие насосы способны работать годами, не требуя к себе вообще никакого внимания. Если, конечно, модель качественная, подобрана и установлена по всем правилам. И если соблюдается важнейшее условие – ротор и в самом деле должен быть всегда мокрым, то есть насос недопустимо надолго оставлять незаполненным теплоносителем.

Самая распространённая пока схема – с электромеханическим переключателем режимов работы.

На корпусе насоса обычно имеется контактная коробка, в которой одновременно размещается и управление прибором – переключение режимов его работы. А на лицевой панели в виде таблички вынесены значения эксплуатационных параметров для этих режимов.

Один из примеров насосов нового поколения

Современные модели оснащаются электронными блоками управления, с различными функциями, позволяющими прибору реагировать на изменение внешних условий в автоматическом режиме. Очень удобно, но эти насосы пока весьма дороги, хотя совершенно очевидно, что за ними будущее.

Несмотря на примерно одинаковую конструкцию, качество насосов разных производителей может существенно различаться. Здесь уже секреты кроются в культуре производства, в качестве обработки деталей, в используемых материалах, а каких-то собственных «фишках» производителя, который он не спешить открывать. Так что выбор все равно следует делать в пользу именитых компаний – больше вероятность купить действительно качественный насос на много лет вперед. Или, в конце концов, проще найти концы при поиске виноватых в скорой поломке.

Что оценивается при выборе циркуляционного насоса для отопления

Итак, пришла пора выбрать и приобрести насос. На что образуем особое внимание.

Напряжение питания и потребляемая мощность

Как правило, с электроприборами всегда начинают с напряжения питания и потребляемой мощности. С напряжением все ясно – 220 В 50 Гц, а вот мощность сама по себе в данном случае ничего покупателю не скажет.

Она невелика – редко какой современный циркуляционный насос бытового предназначения перескакивает за границу 100 Вт. А некоторые современные модели с электроникой – и вовсе ограничиваются такими смешными показателями, что даже не верится. Так что эта величина – особого значения не имеет.

Производительность насоса

Очень важная величина – насос перекачивает разогретый теплоноситель, то есть, образно выражаясь, «временно законсервированное в воде тепло». От того, сколько будет перекачано теплоносителя в единицу времени, напрямую зависит и количество переданного от котла на радиаторы или другие отопительные приборы (системы) тепла.

Производительность может измеряться в литрах в минуту, но чаще встречается ее выражения в кубометрах в час. Впрочем, перевод между единицами сделать несложно.

Какая производительность нас устроит?

Есть несколько способов найти её оптимальное значение – с чередой специальных формул или таблиц. Мы же здесь предлагаем читателю несколько упрощенный алгоритм, который, тем не менее, учитывает основные исходные данные. Точность расчета – не самая высокая, но если вы приобретёте насос с показателем производительности не меньше, чем будет получено при расчете – гарантированно не ошибётесь.

Формулами мучить не будем – сразу переходим к онлайн-калькулятору.

Калькулятор расчета необходимой производительности циркуляционного насоса отопления
Перейти к расчётам
Пояснения по проведению расчетов

Расчет несложен.

  • Прежде всего необходимо указать расчетную тепловую мощность создаваемой (имеющейся) системы отопления. Важно – не надо путать с мощностью уже приобретённого котла, которая всегда берется с большим запасом.

Такую мощность можно рассчитать и самостоятельно!

Алгоритм проведения вычислений подобно разложен в приложении к калькулятору расчета необходимой мощности газового котла.

  • Далее, указывается, какие приборы теплообмена будут основными в создаваемой системе отопления. Каждый из типов таких приборов имеет свой температурный режим работы, разницу между трубой подачи и обратки, что очень важно для расчета производительности.
  • Осталось нажать кнопку «Рассчитать…», чтобы получить готовый результат в литрах в минуту и кубометрах в час. Это – минимально необходимое значение производительности насоса. Больше – пожалуйста, меньше – нельзя.

Создаваемый циркуляционным насосом напор

Грош цена будет прибору, который окажется неспособным «протолкнуть» теплоноситель по контуру труб с врезанными в него приборами теплообмена и запорно-регулировочной арматурой. Эта способность насоса как раз и описывается создаваемым им напором жидкости на выходе.

Здесь тоже можно привести довольно длинную формулу, учитывающую гидравлические сопротивления каждого из участков системы. Но практика показывает, что не будет большой ошибкой использовать несколько упрощённый подход, реализованный в следующем калькуляторе.

Калькулятор расчета минимального напора циркуляционного насоса
Перейти к расчётам
Пояснения по проведению вычислений

Чтобы найти напор, в соответствующих полях калькулятора указывают следующие исходные величины:

  • Суммарная длина труб контура (с учетом и подачи, и обратки), тое есть максимальный путь, который может пройти теплоноситель за один цикл циркуляции
  • Вторым пунктом указывается насыщенность системы запорными и регулировочными устройствами, теми, что создают участки максимального гидравлического сопротивления потоку теплоносителя. Предлагается выбрать вариант из списка
  • Жмем на кнопку расчета – и получаем готовый результат минимально необходимого напора – в паскалях, метрах водяного столба и в технических атмосферах.

*  *  *  *  *  *  *

Графики производительности и напора циркуляционных насосов

Вот с основными параметрами насоса и почти достигнута ясность. Почему почти – а потому, что производительность и напор очень тесно связаны друг с другом, и рост одного показателя обычно сопровождается уменьшением другого. Поэтому для подбора моделей никогда не помешает обратиться к графикам, к тем, что обычно выкладываются производителем в инструкциях к своим изделиям.

Здесь лучше рассмотреть на примере. Пусть таким примером послужит график модельной линейки насосов «Wilo-Star-RS»

График для комплексной оценки основных эксплуатационных параметров насоса.

Кривые линии соответствуют графикам нескольких моделей с постепенным возрастанием условного прохода трубы (15, 25, 30) и напора (2 м, 4 м, 6 м, 7 м, 8 м).

Например, расчеты показали, что требуется насос с напором в 2,5 метра. Казалось бы, подходит «четверка». Но следует проверить по графику – откладываем перпендикуляр к линии, и видим, что при напоре 2,5 м эта модель будет способна дать производительность не более 1,3 м³/час. Если устраивает – замечательно. Если нет – проверяется по следующей, более «сильной» модели из этой линейки.

Понятно, что проверка может проводиться и в обратном направлении – от производительности к напору.

Вот такой насос, подобранный по рассчитанным показателям и по рабочему графику, гарантированно окажется оптимальным вариантом.

Другие параметры циркуляционного насоса

С самым главным – разобрались. Теперь – на что еще следует обратить внимание.

  • Диапазон рабочих температур, то есть – перекачиваемой жидкости. Обычно он довольно широкий, от +3÷5 ℃ и вплоть до + 110 ℃.

На это всегда обращайте пристальное внимание. Проблема в том, что существуют насосы для повышения напора воды в водопроводе, и они внешне очень похожи на циркуляционные. Но показатели температуры, понятно, там совершенно иные.

  • Максимальное давление в системе – практически у всех приборов оно в районе 10 бар, то есть дано с огромным запасом. Такими значениями давления в автономных системах никто никогда не оперирует.
  • Количество режимов работы прибора. Чем их больше – теп проще будет выставить насос на оптимальное значение производительности и напора при минимальном потреблении электроэнергии. У большинства современных моделей предусмотрено три режима. У электронных приборов – возможности еще шире.
  • Класс защиты корпуса прибора – он должен быть не ниже IP44.
  • Очень хорошо, если насос оснащён рубежами зашиты – от перегрева или (и) от работы на холостом ходу. Всякое бывает, и такая мера сохранит прибор у целостности при каком-то ЧП.
  • Удобны в работе насосы, оснащенные автоматическим отводчиком воздуха.
  • При выборе модели, безусловно, оцениваются ее размеры. В первую очередь – присоединительный диаметр для накидных гаек-«американок», и монтажная длина – расстояние между фланцами. Чаще всего применяется длина 180 мм. хотя можно приобрести и более короткий вариант — 130 мм.

Кстати, проверяйте наличие таких гаек-«американок»: в большинстве моделей они входят в комплект поставки насоса. Но встречаются и неприятные исключения.

Если насос устанавливается в стесненном месте, то важны и другие его размеры, с обязательным учётом рекомендованного производителем положения ротора насоса и клеммной коробки

Чаще всего в инструкциях к насосу имеется чертёж с таблицей (иногда – на всю модельную линейку) с указанием конкретных размеров изделий. С таким графическим документом разобраться будет уже несложно.

Чертеж и таблица с размерами циркуляционных насосов одной модельной линейки

Кстати, много информации можно отыскать, даже не обращаясь к инструкции – просто на лицевой панели прибора. Взглянем на иллюстрацию ниже:

Много полезной информации можно почерпнуть непосредственно с лицевого шильдика циркуляционного насоса.

Смотрим на зеленый прямоугольник и идем сверху вниз:

— 1 фаза, 230 вольт, 50 герц

— максимальная температура = 110℃

— максимальное давление в системе – 10 бар

— класс защиты IP44

— в табличке – значения тока и потребляемой мощности для каждого из режимов работы насоса

Да и в самом названии модели дожде скрыта полезная информация (на иллюстрации – обведена голубым овалом):

  • UP – циркуляционный насос.

S – с переключением режимов работы. Если бы вместо S остался пробел, это бы означало единственный режим.

  • 25-60 — диаметр трубы, в которую врезается насос, и значение создаваемого напора в дециметрах водяного столба. В данном случае 60 дм = 6 м ≈ 0,6 бар.
  • Далее следует пробел, что говорит о резьбовом муфтовом соединении с контуром. В случае с фланцевым соединением стояла бы буква F.
  • Далее идет обозначение особенностей исполнения модели (буквенные обозначения).

— в нашем примере пусто, но как раз это и означает изготовление корпуса из серого чугуна;

— буква N – корпус из нержавеющей стали;

— буква В – корпус из сантехнической бронзы;

— буква А – насос оснащен автоматическим воздухоотводчиком;

— буква К – в нашем случае неактуальна, но тем не менее – допускается перекачка жидкости с температурой ниже нуля градусов.

  • Завершает название модели ее монтажная длина в миллиметрах – в нашем примере это 180 мм.

*  *  *  *  *  *  *

Вот, пожалуй, и все.

Осталось только предупредить, что рынок подобных изделий насыщен низкокачественными изделиями и попытками подделок под оригинальную фирменную продукцию. Чтобы не приобретать «кота в мешке», лучше выбор производить в специализированном магазине, где можно убедиться в оригинальности изделия, получить отметку о гарантии.

Естественно, желательно приобретать модели известных производителей – пусть в этом поможет наш сегодняшний рейтинг. В нем фигурируют, конечно, не все достойные бренды, и поэтому при выборе того или иного насоса всегда рекомендуется «пошарить» в интернете, поискать отзывы на приглянувшуюся модель. И только потом принимать окончательное решение.

Краткое описание моделей, вошедших в ТОП-список

Циркуляционный насос «Valtec VRS 25/4-180»

Компания «Valtec» — это совместный проект российского и итальянского бизнесов в области сантехнического и иного инженерного оборудования для дома. Все задумывалось для наполнения рынка недорогими и одновременно качественными изделиями, так сказать, всеобщей доступности. Судя по положению на сегодняшний день – задача в целом реализована, и изделия «Valtec» — в достаточной степени и известны, и популярны.

Сборочные мощности вынесены в Китай.

В достаточной степени надёжный и относительно недорогой циркуляционный насос «Valtec VRS 25/4-180».

Основные характеристики модели

— присоединительный диаметр: 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность: 72 Вт максимальная, 38 Вт – номинальная;

— создаваемый напор: до 0,42 атмосфер или 4 метров водяного столба;

— производительность: 50 литров в минуту или 3,0 м³/час;

— масса насоса: не фигурирует в описаниях.

Насос исполнен по наиболее распространенной «мокрой» схеме. Способен работать в системах с максимальным нагревом носителя до 110 ℃, статический давлением в 10 атмосфер (бар). Способен работать только с чистым носителем.

Блок управления предусматривает возможность выбора одного из трех режимов работы по производительности и создаваемому напору.

Плюсы

  • Недорогая, добросовестно работающая по многу лет модель.
  • Качественный чугунный корпус с внешними рёбрами для большей площади охлаждения.
  • Керамические детали ротора и блока подшипников.
  • Наличие шнура питания с вилкой.
  • Неплохие по качеству накидные гайки-«американки» в комплекте.
  • Наличие система аварийного отключения при перегреве.

Минусы

  • Наличие шнура питания некоторые относят к недостаткам, так как он очень короткий (1.1 м), и его все равно приходится менять, если розетка расположена на удалении.
  • Довольно много жалоб на подтекания из-под пробки выпуска воздуха.
  • Довольно ощутимый шум при работе.

Циркуляционный насос Valtec VRS 25/4-180

Циркуляционный насос «Wester WSP 25-80 G»

Продукт российской компании, имеющей и конструкторские бюро для разработки и модернизации выпускаемых изделий, и собственные производственные мощности. Сантехнические устройства под этим брендом давно уже завоевали отечественный рынок и успешно конкурируют на нем с продукцией ведущих западных концернов.

Без особых претензий на исключительность, но вполне надежный и не особо дорогой – циркуляционный насос «Wester WSP 25-80 G»

Модель циркуляционного насоса «Wester WSP 25-80 G» хорошо известна и пользуется широкой популярностью за оптимальное соотношение цены и качества изделия. Прибор надежен, долговечен, полностью справляется с задачами. Традиционно для современной техники такого типа имеет три ступени по производительности и создаваемому напору. «Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 245 Вт;

— создаваемый напор – до 0,8 атмосфер или 8 метров водяного столба;

— производительность – 141 литров в минуту или до 8,5 м³/час;

«Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃. Температура окружающей среды – до +40 ℃.

Плюсы

  • Надежный, проверенный временем прибор.
  • Качественный чугунный корпус и алюминиевые детали привода.
  • Отличные показатели по производительности и напору.
  • Вполне приемлемая цена при высоком качестве.

Минусы

  • Жалобы на шумную работу при большой нагрузке.
  • Есть претензии к недостаточно высокому качеству пластика – без видимых причин появились трещины.

Циркуляционный насос Wester WSP 25-80 G

Циркуляционный насос «UNIPUMP LPA 25-60»

Это название российской компании, специализирующейся в производстве и реализации насосного и сантехнического оборудования. Считается одним из лидеров на отечественном рынке таких изделий. Производит продукцию собственной разработки.

Циркуляционный насос «UNIPUMP LPA 25-60» — модель относят к энергосберегающим приборам.

Перед нами очень интересная модель, по праву занявшая место в ТОП-списке. Основная «изюминка» — наличие электронной схемы управления, которая при правильной регулировке обеспечивает минимальный расход электроэнергий при полноценной работе системы отопления.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – всего 45 Вт;

— создаваемый напор – до 0,6 атмосфер или 6 метров водяного столба;

— производительность – литров в минуту или 3 м³/час;

Насос можно включить на один из пяти, наиболее подходящий к системе отопления, режимов работы. «Мокрый» ротор, установка вертикальная горизонтальная. Тихая работа – уровень шума не выше 43 Дб.

Плюсы

  • Отличная сборка прибора.
  • Бронзовый корпус – практически «неубиваемый».
  • Удобные настройки, дающие максимальную экономию энергии.
  • Тихая работа даже на максимальных показателях производительности.

Минусы

  • Не особо широкий диапазон по производительности.
  • Довольно высокая цена.
  • Попытка снять крышку для изменения направления потока привела к срыву (зализыванию шестигранников) трех болтов. Что это, достоинство (качество сборки) или все же недостаток (перетянутый крепёж)?

Циркуляционный насос UNIPUMP LPA 25-60

Циркуляционный насос «Джилекс Циркуль 25-40»

Российская энергично развивающаяся компания, специализирующаяся на производстве широкого ассортимента насосного оборудования собственной разработки. Один из лидеров по популярности среди отечественных потребителей.

Циркуляционный насос «Джилекс Циркуль 25-40» — отечественные и разработка модели, и ее производство

Представленная модель давно находится в топе востребованности. Она без особых претензий на какую-то необычность, но зато славится надежностью и невысокой ценой.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 65 Вт максимальная, 32 Вт – номинальная;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 53 литра в минуту или 3,18 м³/час;

— масса насоса – 2,9 килограмм.

Схема стандартная – «мокрая». Предусмотрено три режима работы.

Плюсы

  • Добросовестно справляется со своей задачей.
  • Рассчитан на 10 лет эксплуатации.
  • Хорошо развита сеть гарантийного обслуживания этого бренда.
  • Хорошее соотношение цены и качества.

Минусы

  • Неприятно пахнущая при нагреве краска, которой покрыт корпус.
  • Пробка выпуска воздуха изготовлена из слишком мягкого металла, и шлиц под отвертку начал «съедаться».
  • Много жалоб на довольно шумную работу прибора.

Циркуляционный насос Джилекс Циркуль 25-40

Циркуляционный насос «Speroni SCR 25/40»

Итальянская компания «Speroni» — один из европейских «грандов» в области производства насосного оборудования. Немало ее продукции импортируется на российский рынок.

Очень популярная в Евросоюзе модель итальянского происхождения — циркуляционный насос «Speroni SCR 25/40».

В нашем ТОП-списке — надежная модель циркуляционного насоса, подходящего к большинству отопительных систем средних по площади частных домов. Насос собран по стандартной схеме, отличается высокой надежностью и эффективностью в работе.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 60 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3 м³/час;

— масса насоса – 2,6 килограмм.

Как и у большинства подобных насосов, у этой модели предусмотрено три режима работы.

Плюсы

  • Насос проработал на трубе подачи, на выходе из котла (то есть в самых неблагоприятных условиях) уже 8 лет, и не собирается «сдаваться».
  • Годами не требует никакого вмешательства – только включение и выключение.
  • Отмечается довольно тихая работа.

Минусы

  • Несколько случаев сильного нагрева и быстрого перегорания после первого включения. Судя по всему – межвитковое замыкание. Кстати, жалобы на модели – китайской сборки, с оригинальными таких проблем не возникало.
  • Насосы не комплектуются накидными гайками – иногда это обнаруживается только перед самым монтажом, и приходится дополнительно бежать в магазин.

Циркуляционный насос Speroni SCR 25/40

Циркуляционный насос «Wilo Star-RS 25/4 180»

Немецкая компания «Wilo» тоже может похвастать высоким авторитетом среди производителей насосного оборудования. А показанная модель – одна из наиболее востребованных у российских потребителей.

Циркуляционный насос «Wilo Star-RS 25/4 180» — обычно никогда не подводит

Объясняется это «хрестоматийным» немецким качеством и надежностью. Такой насос не должен подвести даже в самых неблагоприятных условиях. Чугунный корпус и детали ротора из нержавеющей стали рассчитаны на многолетнюю работу без какого-либо вмешательства.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 48 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3,0 м³/час;

— масса насоса – килограмм.

Эта модель могла бы претендовать на более высокую строку рейтинга. Останавливает только слишком уж выраженная «простота» и невысокие показатели по производительности и напору. То есть – недостаточная универсальность.

Плюсы

  • Надежность, долговечность, способность работать годами без перерыва.
  • Работа тихая, не докучающая шумом.
  • Вполне адекватная стоимость модели.

Минусы

  • Но качеству – никаких претензий не высказывалось.
  • Не слишком выдающиеся показатели напора и производительности.

Циркуляционный насос Wilo Star-RS 25/4 180

Циркляционный насос «DAB EVOTRON 40/180»

«Серебро» отдано модели итальянского производства, но, надо сказать, с некоторым авансом. При всех положительных качествах многих пользователей отпугивает высокая цена. И остаётся лишь надеяться, что она со временем все же снизится до более приемлемых значений.

Представительна «новой волны» насосного оборудования – модель «DAB EVOTRON 40/180»

А так, конечно, конструкторы –технологи компании постарались «поднять планку», наметить пути развития подобного оборудования на ближайшее будущее. Применена электронная автоматическая регулировка скорости вращения ротора, то есть прибор сам выбирает наиболее оптимальные значения производительности и напора, вплоть до перехода в «спящий режим. В тоге – минимальный износ и выраженная экономия потребления энергии.

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина -= 180 мм;

— потребляемая мощность – всего 27 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 67 литров в минуту или 4 м³/час;

Отличительная особенность – наличие термоизоляции корпуса насоса, что еще больше поднимает эффективность и практически полностью глушит шум работы прибора.

Плюсы

  • Точнейшие электронные настройки, автоматическое регулирование показателей в ходе работы.
  • Безупречное качество изготовления.
  • Встроенная защита от перегрева.
  • Очень низкое потребление энергии.
  • Практически полная бесшумность в работе.

Минусы

  • По качеству изготовления и эксплуатации замечаний не высказывалось.
  • Слишком высокая, недоступная многим стоимость модели.

Циркуляционный насос DAB EVOTRON 40/180

Циркуляционный насос «Grundfos ALPHA2 25-60 180»

Первое место отдано циркуляционному насосу «Grundfos ALPHA2 25-60 180», тоже как представителю нового поколения такого оборудования, за которым, безусловно, будущее. В этом вопросе именитый датский производитель не подвел. Хотя цена выглядит пока что пугающей, но есть, за что.

Циркуляционный насос «Grundfos ALPHA2 25-60 180» — самый современный подход к проектированию и производству насосного оборудования.

Электронная схема управления насосом отличается высочайше гибкостью. Недаром фишкой этой линейки является опция «AutoAdapt», то есть автоматическая адаптация прибора к текущим, сиюминутным значениям температуры, скорости потока, давления и т.п.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – максимальная – 18 Вт при номинальной – всего в 3 ÷ 4 Вт!

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 40 литров в минуту или 2,4 м³/час;

— масса насоса – 2,1 килограмм.

Насос имеет несколько полезных функций, которые сделают его эксплуатацию еще более простой и экономичней. Термоизоляционный кожух прибора одновременно практически полностью гасит шум работы привода.

Плюсы

  • Система защиты от холостого хода, от перегрева – насос не сгорит, если даже из системы вытечет весь теплоноситель.
  • Такое впечатление, что прибор вообще работает без энергозатрат – настолько низкое потребление.
  • Безукоризненное качество сборки.
  • Прост в эксплуатации даже для новичков – система «AutoAdapt» сама определит оптимальный режим.
  • Прибор дорогой, но зато целых 5 лет гарантии производителя!

Минусы

  • Никаких поводов придраться к качеству не высказывалось.
  • Высокая цена, но она компенсируется длительностью гарантии и очень надежной работой, не требующей никакого вмешательства.



Циркуляционный насос Grundfos ALPHA2 25-60 180

Видео: Возможности циркуляционных насосов «Grundfos ALPHA2»




Народное голосование

Какой из циркуляционных насосов порекомендовали бы вы?

«Grundfos ALPHA2 25-60 180»
«Wilo Star-RS 25/4 180»
«Джилекс Циркуль 24-40»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья - Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

  • сухим ротором;
  • мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

  • автоматическим;
  • принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

  • переключатель, расположенный на корпусе;
  • автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

«Сухие» насосы

В насосах с «сухим» ротором отсутствует прямой контакт теплоносителя с двигателем, а погруженной в жидкость является только крыльчатка, изолированная от ротора прокладками и уплотнительными кольцами.

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

Еще одним существенным недостатком является необходимость проведения регулярного обслуживания: для того чтобы не допустить стирания рабочих деталей двигателя, необходимо периодически обновлять и добавлять смазку.

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

  1. охлаждает двигатель;
  2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

А постоянное охлаждающее воздействие со стороны теплоносителя, наоборот, благоприятно отражается на долговечности аппарата.

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

  • корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
  • электродвигателя, приводящего в движение ротор;
  • стального или керамического ротора;
  • вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Поэтому, если существует необходимость в монтаже циркулярного насоса, то лучше всего выбирать между датским Grundfos или немецким Wilo, а также можно обратить внимание, например, на итальянские марки, стоимость которых ниже в 1,5-2 раза.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

  • типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

  • отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

  • ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

  • техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

  • мощность;
  • предельный температурный уровень;
  • внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
  • производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
  • объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? - здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

  • установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
  • обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
  • в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья - Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

  • на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
  • в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
  • также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.
Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.
Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

  1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
  2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
  3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
  4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
  5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
  6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
  7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
  8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

Выбираем циркуляционный насос для отопления: на что обратить внимание?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Те

Циркуляционный насос для системы отопления

Насос циркуляционный для отопления – это небольшой прибор, который устанавливается в систему трубопровода отопления. Он способствует перегону теплоносителя по всем веткам отопления, тем самым, обеспечивая циркуляцию горячей воды.

Есть большое количество таких насосов, они бывают «сухие», «мокрые», исходя из того, соприкасаются с водой или нет. У каждого вида свои особенности и преимущества, главное – правильно подобрать к конкретному строению, в которое будет устанавливаться насос. Например, для частных домов, лучше всего подойдут «мокрые» насосы, они не шумят, в отличие от «сухих», а для частного дома это один из важных показателей, согласитесь. К тому же, из плюсов можно отметить надёжность и небольшие размеры насоса, а также экономичность и долговечность. Всё это идеально подходит для небольшого коттеджа или иной конструкции.

Насос циркуляционный для отопления

Плюсы насосов «мокрого» типа:

  • Бесшумность.
  • Длительный срок эксплуатации.
  • Простота в настройках.
  • Низкое потребление электроэнергии.
  • Компактные размеры.
  • Небольшой вес.

К недостаткам относится низкий КПД, не превышающий 50%, что ограничивает область использования, поэтому такие циркуляционные насосы для систем отопления подходят только для небольших домов и коттеджей.

Насосы «сухого» типа. Основное преимущество насосов «сухого» типа — это высокий коэффициент полезного действия, он составляет около 80%. Но уровень шума настолько высок, что устанавливают их только в отдельных помещениях , да ещё и желательно сделать шумоизоляцию. Насосы данного вида подходят для обогрева больших помещений, многоэтажных зданий.

Какой насос выбрать?

При выборе насоса нужно учитывать:

  • климатические условия;
  • насколько утеплено здание;
  • качество теплоизоляции пола и потолка;
  • герметичность окон и дверей;
  • размеры здания.

Только учитывая эти пункты, можно правильно выбрать насос циркуляционный для отопления, а от этого будет зависеть и качество отопления. При помощи специальных вычислений определяется объём и температура теплоносителя, которым чаще всего является вода.

Рекомендуем к прочтению:

График расчета циркуляционного насоса

При выборе модели нужно тщательно изучить её технические характеристики, желательно, чтобы они были немного ниже максимальных, это поможет избежать холостой работы насоса. Тем более, что при недостаточной загрузке они начинают издавать шум в тепловой магистрали, а это нежелательно.

Преимущества использования циркуляционных насосов

Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:

  • равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
  • есть возможность регулировать систему;

Циркуляционный насос со встроенным регулятором напора

  • использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
  • экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
  • возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
  • функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
  • тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
  • напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;

Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме

  • большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
  • насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
  • без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.

Материалы, используемые при производстве циркуляционных насосов

То, из чего создан циркуляционный насос для отопления, тоже очень важно, так как это отражается на качестве его работы, длительности эксплуатации, да и на стоимости. Так как контакт с водой имеет довольно таки негативное влияние на детали и узлы насоса, то производители их начали использовать высокопрочные материалы, которые могут противостоять воде даже высокой температуры.

Составные части теплонасоса

Например, таким материалом может быть керамика. В некоторых моделях ротор и подшипники керамические, благодаря чему они достаточно прочные и имеют большой срок эксплуатации. Ну и, конечно, они не боятся воды, так как керамика не подвержена образованию ржавчины, коррозии и других неприятностей. Ещё один плюс — это бесшумная работа таких деталей.

Обычно, средний гарантийный срок работы циркуляционных насосов составляет 10 лет. Но для этого необходимо строго выполнять все условия их эксплуатации, иначе никто гарантий не даст.

Какие же главные требования для успешной работы насосов? Они просты. Это и правильный подбор насоса, если в большое помещение будут установлены циркулирующие насосы для отопления, предназначенные для небольших объёмов, то хорошей работы ожидать от них не следует, соответственно, они не будут справляться и быстро выйдут из строя. Тоже относится и к насосам для больших зданий, которые стоят в маленьких домах, они будут работать вхолостую, не выполняя полного своего объёма, что также приведёт к неполадкам.

График подбора оптимального насоса для системы отопления

Необходимо выполнять правильное и качественное устройство циркуляционного насоса для отопления, причём желательно, чтобы это делал специалист-профессионал, тогда прибор будет работать исправно и прослужит долгое время. Некоторые условия:

Рекомендуем к прочтению:

  • Недопущения нахождения воздуха внутри отопительной системы.
  • Правильно подобранный и подготовленный теплоноситель.

При соблюдении этих простых требований, циркуляционный насос будет работать исправно и качественно, не доставляя каких-либо неудобств для пользователей.

Нюансы использования циркуляционных насосов

Современный циркуляционный и рециркуляционный насос для отопления для небольших домов производят довольно малых габаритов, по сравнению в предыдущими, но при этом, они достаточно эффективны и хорошо перегоняют теплоноситель по разветвлённым и длинным трубам, в которые, к тому же, врезаны радиаторы отопления, котёл, бойлер и иные сантехнические приборы.

Что важно, это небольшое потребление электроэнергии, хотя можно подумать, что наоборот — насос для хорошей работы должен потреблять много энергии.

Но это не так. Дело в том, что основная часть приборов потребляет электричество не больше, чем обычная лампочка, и это факт. Кроме того, есть такие приборы, которые очень экономично используют электроэнергию, мощность потребления может составить всего 6-8 Ватт.

При использовании системы «тёплый пол» появилась возможность установить специальные циркуляционные насосы, созданные именно для данного вида отопления. Они отличаются мощностью, которая больше, чем у обычных, так как у системы «тёплый пол» больше отводов, в которых теряется напор воды или давление. Тем более, что здесь создаётся небольшой температурный перепад.

Нужно учитывать тот факт, что во всех помещениях, где установлена система «тёплый пол», нужно устанавливать насос. Это достаточно затратно.

В данное время, самыми эффективными являются системы отопления с насосной циркуляцией. У них и высокое качество теплоотдачи, а самое главное, хороший КПД, что позволяет одинаково качественно отапливать все помещения в здании. А также они достаточно экономичны, как показывают отзывы, а это тоже немаловажно для многих, особенно для тех, кто живёт в частных домах.

Циркуляционные насосы для водонагревателей и более быстрого нагрева воды

Как быстрее получить горячую воду с помощью рециркуляционных насосов - Важность установки циркуляционных насосов для горячей воды.

Не слишком ли долго идет горячая вода на кухне и в раковине в ванной или в душе? Вы устали от приливов холодной воды в ожидании хорошей горячей ванны?

Решение?

Используйте циркуляционный насос горячей воды, чтобы больше не ждать.

Циркуляционный насос Grundfos

Ознакомьтесь с руководством по покупке и советами, и узнайте, какие популярные модели циркуляционных насосов для водонагревателей.

В большинстве домов, особенно больших, есть длинные водопроводные трубы, по которым горячая вода проходит долгое время от водонагревателя или бойлера до точки подачи (смеситель, душ, раковина и т. Д.). Это замедляет процесс нагрева и вынуждает пользователей спускать воду в канализацию до того, как подана теплая вода, теряя время, энергию и воду, теряя при этом деньги.

Кроме того, это может быть очень неприятно, поскольку в первые минуты душа в основном вызывает дискомфорт и неприятные ощущения в целом, поэтому пользователи, естественно, винят водонагреватель. Чтобы остановить долгое ожидание и уменьшить количество отходов, нет ничего лучше, чем купить циркуляционный насос и установить его в рециркуляционный контур.

Да, есть и другие варианты вроде; установка усилителя водонагревателя или безбакерного агрегата со встроенным насосом или модернизация агрегата, но циркуляционный насос представляется наиболее эффективным и экономичным решением.

Циркуляционные насосы - отличное решение в бытовых системах водяного отопления, потому что они гарантируют быструю подачу воды, теплой или горячей, от водонагревателя по водопроводным трубам и к арматуре. Можно сказать, что горячая вода подается мгновенно, но это зависит от типа.

Это достигается за счет циркуляции горячей воды по трубам, даже когда кран закрыт, и нет потребности в горячей воде.

Эти системы известны как системы рециркуляции.С установленным насосом идет выделенная обратная линия, соединяющая арматуру и водонагреватель. Выделенная обратная линия рекомендуется из-за ее независимости от линии подачи, и в основном в новых домах, поскольку ее установка в существующем может быть дорогостоящим.

Если выделенная линия не является жизнеспособным вариантом, то можно использовать существующую линию холодной воды в сочетании с перепускным клапаном, где холодная вода возвращается обратно в нагреватель, а не в канализацию.

Но не все циркуляционные насосы для горячей воды стоят своих денег.Так что вам нужно будет узнать, что вам следует делать, прежде чем покупать его.

Популярное

Типы рециркуляционных насосов

Циркуляционные насосы, упомянутые здесь, относятся к группе центробежных насосов, наиболее часто встречающихся в домашнем водопроводе и отоплении. Насосы работают за счет использования механической силы от двигателя и передачи на крыльчатку, увеличивая скорость воды.

В открытых системах, таких как системы водяного отопления, в которые регулярно подается свежая вода, нельзя использовать чугунные насосы, потому что, когда чугун подвергается воздействию кислорода, он быстро ржавеет.Вместо этого выбирайте насос из нержавеющей стали или бронзы.

В системах водяного отопления используется несколько типов циркуляционных насосов; продолжает (ВКЛ / ВЫКЛ) насосы, по запросу, с контролем температуры и времени.

Насосы непрерывного действия или двухпозиционные насосы

Это простой тип насосов. Он работает без остановок (непрерывно), что приводит к дополнительному стрессу, сокращению срока службы и ненужному потреблению энергии, когда горячая вода не требуется.

Циркуляционный насос по запросу

В насосах по запросу для включения насоса используется датчик движения или ручной переключатель.После активации в арматуру подается горячая вода.

Насосы с регулировкой по времени

Этот тип насоса использует таймер для работы, но только в установленное время или когда, например, потребность в горячей воде является самой высокой.

Термостатический насос

Термостатический насос - это насос с регулируемой температурой, который обеспечивает постоянное наличие воды с заданной температурой в приборе. По достижении заданной температуры насос выключается или включается, когда температура падает.

Этот тип также можно комбинировать с таймером.

Как выбрать циркуляционный насос

Существует список особенностей, которые следует учитывать при выборе рециркуляционных насосов для водопровода или нагрева воды. Несмотря на то, что они выглядят простыми и понятными, некоторые функции могут полностью изменить ваш опыт при установке и использовании, например:

Присоединительный размер

Когда мы говорим о размере, мы имеем в виду не размер устройства, а размер соединений.Они могут варьироваться от 1/2 дюйма до 3/4 дюйма и более. Это подскажет, подходит ли он к системе труб вашего дома или нет, и что нужно делать.

Таймер

В циркуляционном насосе горячей воды нет ничего полезнее таймера. Это позволяет пользователям быстро удовлетворять свои потребности, следуя своим обычным режимам использования воды. Большинство насосов оснащены 24-часовым таймером, что делает их более эффективными и простыми в использовании.

Расход

Циркуляционные насосы помогают подавать горячую воду быстрее, чем в среднем, но именно скорость потока или галлоны в минуту скажут вам, насколько быстро работает устройство.Большинство насосов обеспечивают показатели от 0 до 9 галлонов в минуту, но все зависит от длины вашей трубопроводной системы; чем он дольше, тем больше GPM вам понадобится.

Вместимость

Идеальный водяной насос поможет пользователям сэкономить много воды за год. Эффективная модель может сэкономить от 12 000 до 30 000 или даже больше галлонов. Это означает от 30 до 100 галлонов в день. Чем эффективнее продукт, тем больше воды и денег вы сэкономите в долгосрочной перспективе.

Эти функции полностью зависят от модели и типа устройства.Чтобы помочь вам найти подходящую модель, вы можете рассмотреть несколько интересных вариантов.

Самые продаваемые водяные циркуляционные насосы

Циркуляционный насос Grundfos серии Comfort

Благодаря однофазному двигателю 115 В и конструкции, не требующей технического обслуживания, Grundfos обеспечивает фантастические характеристики, когда дело доходит до рециркуляции воды. Он имеет конструкцию из нержавеющей стали, что делает его намного более прочным, чем другие. Работает с подключением с низким энергопотреблением и может помочь вам сэкономить до 38 000 галлонов воды в год.

Он также может похвастаться 24-часовым таймером, который позволяет пользователям использовать его в соответствии со своими потребностями. Более того, его легко установить рядом с водонагревателем менее чем за 2 часа, и он поможет без проблем повысить эффективность бытовой техники.

Вт Система рециркуляции горячей воды со встроенным таймером

Циркуляционный насос модели 50800 от Watts помогает экономить до 15 000 галлонов воды в год благодаря своей конструкции с эффективностью 10%. Его установка очень проста, и профессионал может сделать это за час или около того.Устройство поставляется с шнуром питания длиной 10 футов и 24-часовым таймером для большего удобства.

Он работает только с водонагревателями в резервуарах, но обеспечивает лучшую производительность, чем большинство других, благодаря отличному GPM. Он не требует обслуживания и включает в себя две дополнительные 12-дюймовые линии подачи для продуктивного использования.

Laing AutoCirc ACT E1

Разработанный с использованием технологии ECM / PM, он очень эффективен и прост в использовании. Он идеально подходит для рециркуляции и не требует использования дополнительной рециркуляционной трубы.Он поставляется с регулируемым 24-часовым таймером и шнуром питания длиной 6 футов для легкой установки. Его можно установить под раковиной, подальше от водонагревателя.

Он работает путем автоматического включения, когда температура воды составляет 89 ° F или ниже, нагревая его до 95 ° F, когда он снова автоматически выключается. Лучше подходит для безбаквальных водонагревателей. Работает с мощностью всего 14 Вт и может сэкономить до 17 000 галлонов воды в год.

Преимущества использования рециркуляционных насосов

Удобство

Использование рециркуляционного насоса сразу обеспечивает повышение эффективности и комфорта горячей воды.Больше никаких жалоб на то, что горячая вода слишком долго достигает душа. Никаких брызг холодной воды. Горячая вода появляется почти мгновенно, как только вы открываете кран. Они экономят ваше время и деньги.

Водосбережение

Без циркуляционного насоса системы водяного отопления, как правило, сбрасывают сточные воды пользователей перед подачей горячей воды в кран. С циркуляционным насосом для горячей воды неэффективное расходование воды осталось в прошлом.

Простая и быстрая установка и использование

Большинство рециркуляционных насосов намного проще установить, чем другие системы аналогичного назначения, для установки требуется всего час или около того.Более того, большинство из них работают автоматически, без вмешательства человека. Для установки не требуются специальные разрешения. После установки насоса техническое обслуживание практически не требуется.

Сводка

Ожидание, пока в раковину пойдет горячая вода, - головная боль… Решение - купить качественный рециркуляционный насос. Покупка подходящей модели и профессиональная установка гарантируют экономию энергии и воды, а также повышенный комфорт и удобство.Будьте готовы заплатить несколько сотен долларов, особенно за лучшие, например, рассмотренные выше.

Статьи по теме

Сливной клапан - Как заменить нагревательные элементы
- Руководство по покупке, испытание и замена Термостаты
- как установить, проблемы, тестирование и замена
Как заменить анодный стержень
Как заменить термопару
Замена клапана TPR
Погружная трубка - как работает и замена наконечников
Газовый клапан
Смесительный клапан
Тепловые ловушки

Главная › Запчасти › Циркуляционные насосы для нагрева воды

Лучшая цена на тепло с циркуляционным насосом - Отличные предложения по теплу с циркуляционным насосом от глобальных продавцов тепла с циркуляционным насосом

Отличные новости !!! Вы находитесь в нужном месте для тепла с циркуляционным насосом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый циркуляционный насос для отопления в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели циркуляционный насос на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплоте с циркуляционным насосом и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Тепловой насос циркуляционного насоса по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

тепловых насосов в Великобритании: типы, цены, поставщики (2020)

Почему тепловые насосы - эффективное решение для вашего дома?

С ростом популярности возобновляемых источников энергии, тепловые насосы стали эффективными альтернативами ископаемому топливу , и они могут значительно снизить ваши счета за коммунальные услуги или, что еще лучше, заставить вас зарабатывать деньги через RHI для тепловых насосов.

Проще говоря, тепловой насос - это устройство, передающее тепло от источника (например, тепло почвы в саду) в другое место (например, в домашнюю систему горячего водоснабжения). Для этого тепловые насосы, в отличие от бойлеров, потребляют небольшое количество электроэнергии, но они часто достигают КПД 200-600% , поскольку количество произведенного тепла заметно выше, чем потребляемая энергия.

При выборе теплового насоса необходимо учитывать множество факторов, таких как местоположение вашего дома и то, хотите ли вы, , нагревать горячую воду или обеспечивать отопление .Другие аспекты, такие как поставщик теплового насоса и ваш бюджет, также влияют на тип системы: источник воздуха, источник грунта или источник воды.

Если это звучит для вас интересно, но вам не хватает возможностей, мы будем рады помочь вам. Читайте дальше, чтобы узнать больше о различных типах, или заполните контактную форму выше, и мы предоставим вам до 4 предложений о тепловых насосах, которые лучше всего подходят для вашего дома. Эта услуга бесплатно и без каких-либо обязательств .

Расходы на тепловой насос и финансовые выгоды в Великобритании

Тепловые насосы - это не дешевое вложение для вашего дома в краткосрочной перспективе, но они имеют множество долгосрочных преимуществ. Эксплуатационные расходы тепловых насосов довольно низкие , особенно по сравнению с различными электрическими, масляными и баллонными газовыми котлами.

Более того, вы не только месяц за месяцем экономите на счетах за электроэнергию, но и такие устойчивые решения также получают финансовую поддержку со стороны правительства Великобритании.Если вы подадите заявку на так называемую программу поощрения за возобновляемое тепло (RHI), вам будут платить за каждую единицу энергии, произведенной в общей сложности в течение 7 лет.

Ваш выбор теплового насоса зависит не только от вашей собственности, но и от вашего бюджета может также повлиять на ваше решение. Некоторые типы дешевле, чем другие, и выплаты RHI также различаются, как показано в таблице ниже.

Стоимость и платежи RHI для различных типов тепловых насосов
Тип Ценовой диапазон Платежи RHI * (на 1 кВтч)
Тепловой насос наземного источника 20 000–40 000 фунтов стерлингов 20.89p
Воздушный тепловой насос 8 000–18 000 фунтов стерлингов 10.71p
Водяной тепловой насос 20 000–32 000 фунтов стерлингов 20.89p

* Указанные тарифы RHI определены Ofgem на период с 1 апреля 2019 г. по 31 марта 2020 г.

Заявление об ограничении ответственности: указанные выше диапазоны цен являются отражением объективных исследований, проведенных нашими поставщиками тепловых насосов.GreenMatch не может гарантировать, что это самые низкие цены, которые вы можете найти. Однако мы уверены, что вы получите удовольствие от покупки с помощью наших надежных сертифицированных установщиков тепловых насосов.

Каковы плюсы и минусы тепловых насосов?

Тепловые насосы бесплатно извлекают тепло из почвы, окружающего воздуха или водоема. Затем это тепло передается для домашнего использования с помощью электрического компрессора. Однако этот компрессор потребляет значительно меньше энергии, чем котел .В результате тепловой насос обеспечивает почти бесплатное отопление вашего дома.

Преимущества

Хотя тепловые насосы могут быть значительным капиталовложением для многих домохозяйств, их преимущества многочисленны:

  • Правительство помогает домовладельцам, которые хотели бы использовать экологически безопасное решение для отопления, с помощью программы Renewable Heat Incentive (RHI), в рамках которой вы можете иметь право на получение оплаты за каждый кВтч произведенной энергии.
  • Благодаря низким эксплуатационным расходам вы можете сэкономить до 1350 фунтов стерлингов в год с тепловыми насосами по сравнению с обычными вариантами отопления.Следовательно, через годы ваши вложения возвращаются, и вы начинаете зарабатывать деньги.
  • Они требуют минимального обслуживания : все, что необходимо, - это ежегодный осмотр, который также может быть выполнен вами, и осмотр сертифицированным специалистом каждые 3-5 лет.
  • Срок службы тепловых насосов в среднем составляет от от 14 до 15 лет . Однако качественные устройства могут прослужить до 50 лет.
  • Они не только лучше для окружающей среды благодаря низкому энергопотреблению, но также делают ваш дом безопаснее , устраняя необходимость в газовых трубах и резервуарах для масла.
  • И последнее, но не менее важное: многие тепловые насосы способны обратить вспять процесс сбора тепла, таким образом, обеспечивает охлаждение для вашего дома летом.

Недостатки

Однако у тепловых насосов есть и определенные недостатки:

  • Первоначальные затраты довольно высоки. Однако вы должны рассматривать это как вложение: благодаря низким эксплуатационным расходам и RHI тепловые насосы легко рентабельны в долгосрочной перспективе.
  • Их может быть трудно установить - особенно грунтовые тепловые насосы, установка которых зависит от местной геологии, и ваш сад становится строительной площадкой.
  • Тепловые насосы являются наиболее эффективными при использовании в сочетании с напольным отоплением или, альтернативно, с большими радиаторами. Если в вашем доме установлена ​​старая радиаторная система, замена излучателей тепла может оказаться дорогостоящей.
  • Хладагент , используемый в трубопроводной системе, также вызывает опасения по поводу окружающей среды.Однако в обычных условиях специальная жидкость никогда не должна выходить из трубопровода.

Какие существуют типы тепловых насосов?

Существуют различные типы в зависимости от источника тепла и использования тепла в вашем доме. Хотя в Великобритании все типы тепловых насосов стоят инвестиций, ваш выбор зависит от двух вещей:

  1. Если вы хотите, чтобы тепло извлекалось из почвы (что требует выкопки вашего сада для прокладки труб), из окружающего воздуха (который требует мало места, но вентилятор будет постоянно выделять небольшое количество шума), или из водоема (если он есть рядом с домом).
  2. Если вы хотите, чтобы тепло использовалось для бытового потребления горячей воды и обычного отопления с использованием радиаторов или полов, или вы предпочитаете обогрев дома с помощью вентиляции нагретым воздухом (аналогично тому, как кондиционер охлаждает комнату ).

Когда источником тепла является почва, мы говорим о тепловых насосах наземного источника . Точно так же те, которые используют окружающий воздух или водоем, называются тепловыми насосами , источник воздуха, и , источник воды, , соответственно.Эти общие термины затем могут быть разбиты в зависимости от области применения.

Подробнее о конкретных типах тепловых насосов см. Ниже:

Наземные тепловые насосы или геотермальные тепловые насосы в большинстве случаев используются для нагрева воды. С помощью дополнительных элементов системы можно использовать вентиляцию с подогревом воздуха с геотермальными системами, но гораздо чаще ее используют для обычных радиаторов и теплых полов.

Тепловые насосы как воздушного, так и водяного источников можно использовать для нагрева воды, а также воздуха в помещении в вашем доме.При использовании для нагрева воды мы имеем в виду тепловые насосы типа «воздух-вода» , и тепловые насосы «вода-вода». Системы водяного отопления и воздушного отопления называются тепловыми насосами типа "жидкость-воздух", которые являются своего рода специализированной продукцией. Вентиляция горячим воздухом обычно обеспечивается тепловыми насосами воздух-воздух . Последний также можно поменять местами и использовать для охлаждения вашего дома, однако он не соответствует требованиям RHI.

Что такое наземный тепловой насос?

Существует множество систем геотермальных тепловых насосов (GSHP).GSHP можно подразделить на вертикальных и горизонтальных систем и открытых и закрытых -петлевых систем. Различные варианты влияют на цены на геотермальные тепловые насосы.

Открытые системы

Несмотря на то, что система с открытым контуром называется тепловым насосом с грунтовым источником, она перекачивает грунтовые воды из глубины почвы, а затем, забирая из них тепло, воду перекачивают обратно. Такая система имеет более высокие эксплуатационные расходы, так как вам необходимо убедиться, что вода не пострадала, и необходимо соблюдать правила использования таких природных источников воды.

Системы с обратной связью

Системы тепловых насосов с замкнутым контуром и заземлением гораздо более распространены в Великобритании. Эти системы обеспечивают циркуляцию антифриза через закрытую пластиковую полимерную трубку, закопанную в почву.

  • Вертикальные грунтовые тепловые насосы: Для такой системы необходимо просверлить несколько отверстий в земле на расстоянии 5 метров друг от друга. Каждая яма имеет глубину 15–120 метров. На большей глубине температура значительно увеличивается, согревая незамерзающую жидкость.Затем эта жидкость возвращается через выходное отверстие, где нагревает хладагент, который остается в доме во второй системе. Главный недостаток системы - большие начальные вложения.

  • Горизонтальные грунтовые тепловые насосы: Этот тип GSHP менее затратен, чем вертикальная система, так как он менее сложен. Чтобы установить горизонтальную геотермальную систему, земля должна быть выкопана чуть ниже линии промерзания . Затем спиральные трубы укладываются в землю, образуя спирали.Через систему проходит жидкость, которая нагревает хладагент во второй системе труб. Хотя эта система более доступна по цене, она требует больше места в саду и подвержена сезонным изменениям из-за меньшей глубины установки системы.

Радиальное или направленное бурение

Система с радиальным или направленным бурением - отличный вариант, когда невозможно изменить форму собственности. В этой системе GSHP небольшие отверстия просверливаются в земле под углом , чтобы вставить трубы.Радиальное или направленное бурение позволяет установить систему GSHP без необходимости сносить сады, дворы, здания и т. Д. Стоимость системы находится где-то посередине между вертикальной и горизонтальной системами.

Что такое воздушный тепловой насос?

Воздушные тепловые насосы (ASHP) используют принципы сжатия пара для выработки тепла . Они используют наружный воздух для обогрева вашего дома. ASHP состоят из 4 основных элементов, которые позволяют хладагенту переходить из жидкой формы в газ: компрессор, конденсатор, расширительный клапан и испаритель.

Когда хладагент проходит через систему, он поглощает тепло из наружного воздуха. Затем компрессор увеличивает нагрев за счет увеличения давления . В конденсаторе это тепло с более высокой температурой передается в контуры отопления и горячего водоснабжения вашего дома. После этого среднетемпературная жидкость поступает в расширительный клапан, где при сбросе давления ее температура также падает. Наконец, охлажденная жидкость возвращается, чтобы поглотить больше тепла из воздуха и повторить процесс.

ASHP могут использоваться для нагрева воды для бытовых нужд, радиаторов и теплых полов. Такие системы называются тепловыми насосами типа воздух-вода (A2W). Если внезапно потребуется большое количество горячей воды, они также оснащены электрическим резистивным нагревательным элементом, который будет подавать дополнительную нагретую воду (однако с более низким КПД).

В качестве альтернативы можно использовать системы источника воздуха для нагрева и охлаждения воздуха в помещении с помощью тепловых насосов воздух-воздух (A2A).Они работают так же, как кондиционер, но могут эффективно обогревать и охлаждать дом, что добавляет к списку преимуществ систем воздух-воздух.

Что такое водяной тепловой насос?

Тепловые насосы с водяным источником (WSHP) извлекают энергию из поверхностного водоема . Хотя WSHP действительно эффективны, не все дома имеют поблизости достаточно большой водоем.

Открытые системы

Система WSHP с открытым контуром развертывается в колодце или пруду. вода из пруда перекачивается по трубам ; как только тепло воды распространяется по системе и тепло поглощается, оно возвращается обратно в пруд или пополняет колодец.

Системы с обратной связью

WSHP с замкнутым контуром может рассматривать любой, кто живет рядом с большим водоемом. Вода должна быть не менее 8 футов глубиной, чтобы избежать замерзания. WSHP с замкнутым контуром работают аналогично GSHP: специальная жидкость перекачивается через систему труб , проложенную в воде , которая забирает тепло воды и передает его компрессору для выработки полезного тепла.Системы с замкнутым контуром являются одним из наиболее эффективных вариантов, позволяющих снизить затраты на тепловые насосы, использующие воду.

Факторы, которые следует учитывать при покупке теплового насоса

Государственные программы стимулирования

Правительство Великобритании предоставляет две отдельные программы для поддержки установки устойчивых систем отопления:

  • Программа поощрения за счет возобновляемых источников тепла для бытовых нужд (RHI), которая открыта для домовладельцев, социальных арендодателей, частных арендодателей и застройщиков по тарифам, указанным в таблице выше.
  • Поощрение за счет использования возобновляемых источников тепла вне дома , которое открыто для государственного сектора, организаций и предприятий.

Что касается внутренних тарифов RHI, эти льготы гарантируют определенные цены на тепла, произведенное в течение 7 лет после подачи заявки. Для небытовой схемы RHI выгоды сильно различаются, что, следовательно, должно быть предметом обширных исследований для каждого отдельного случая.

Гарантийные сроки тепловых насосов

Системы с тепловым насосом обычно имеют гарантию от 2 до 3 лет , но также можно приобрести расширенную гарантию.Например, гарантия на качество изготовления системы обычно составляет около 10 лет. Так называемые национальные гарантии качества также обеспечивают различные виды защиты. Кроме того, производители и установщики могут дополнительно предлагать различные виды дополнительных гарантий.

Разрешения на проектирование тепловых насосов

Поскольку тепловые насосы обычно относятся к категории благоприятных возобновляемых источников энергии, часто нет необходимости в разрешениях на планирование. Однако из этого правила есть некоторые исключения.

Разрешения для GSHP

Если вы живете в заповедной зоне или в здании, внесенном в список памятников архитектуры, обратитесь в местный совет, чтобы убедиться, что все требования выполнены, перед установкой GSHP.

Разрешения для ASHP

Существуют разные правила для ASHP в Англии, Уэльсе и Шотландии.

Правила для Англии

  • Тепловой насос должен быть построен в соответствии со стандартами планирования MCS.
  • Любые дополнительные ASHP, ветряные турбины и т. Д.на собственности требуется дополнительное разрешение на строительство.
  • Устройство должно находиться на расстоянии более 1 метра от границы собственности.
  • Устройство нельзя устанавливать на скатной крыше. Также он не должен находиться у края плоской крыши.
  • Заповедники, объекты всемирного наследия и т. Д. Требуют соблюдения дополнительных критериев. Свяжитесь с вашим местным советом для получения дополнительной информации.

Правила для Шотландии

  • На одном участке земли допускается использование только одного теплового насоса.
  • Устройство должно находиться на расстоянии не менее 100 метров от любого другого жилого помещения.
  • При строительстве в заповедной зоне устройство не должно быть видно с дороги.
  • Он не может быть построен на объекте всемирного наследия или памятнике архитектуры.

Правила для Уэльса

  • Для всех установок теплового насоса с воздушным источником требуется разрешение на проектирование.
Разрешения для WSHP

WSHP замкнутого цикла обычно не требуют разрешения на строительство, если вы не живете в заповедной зоне.

Поскольку система с открытым контуром изменяет естественную температуру воды, а тепловые шлейфы влияют на бактериологию и гидрохимию водоема, в зависимости от типа системы могут потребоваться лицензии для отвода поверхностных или грунтовых вод, которые можно получить из Управление по охране окружающей среды .

Техническое обслуживание тепловых насосов

Срок службы теплового насоса составляет приблизительно 15 лет или более. При правильном уходе их срок службы может быть продлен до 50 лет.Они действительно требуют регулярного обслуживания: раз в год вы должны самостоятельно проверять некоторые детали системы, а профессиональный установщик должен проверять систему каждые 3-5 лет. После проверки установщик должен оставить письменные сведения о состоянии системы и любые указания на возможные проблемы в будущем.

По данным Ассоциации наземных тепловых насосов, требования к техническому обслуживанию довольно низкие, , поскольку нет необходимости в критических проверках безопасности. Обычно перед запуском системы необходимо проверять сам насос, внешние трубы, а также электронику и детали арматуры.

Найдите лучших поставщиков тепловых насосов в Великобритании

Тепловые насосы, будь то наземные, воздушные или водные, предоставляют отличные возможности для модернизации вашего дома, поскольку они не только обеспечивают вам солидную окупаемость инвестиций, но также улучшают качество и ценность вашего дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
