Циркуляционный центробежный насос: Центробежный или циркуляционный насос для отопления коттеджа?

alexxlab | 25.12.1985 | 0 | Разное

Содержание

Центробежный циркуляционный насос – Большая Энциклопедия Нефти и Газа, статья, страница 1

Центробежный циркуляционный насос

Cтраница 1

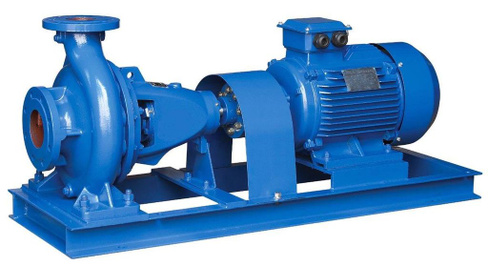

Центробежные циркуляционные насосы обычно выполняются горизонтальными. При стесненных габаритах ( например, в энергопоездах), а также при сильном углублении зданий береговой насосной станции применяются вертикальные центробежные насосы. Пропеллерные насосы часто делают вертикальными. Циркуляционные насосы располагают или у конденсаторов или в центральной насосной. В первом случае, при так называемом индивидуальном водоснабжении, каждый конденсатор обслуживается своими двумя или одним циркуляционным насосами.  [1]

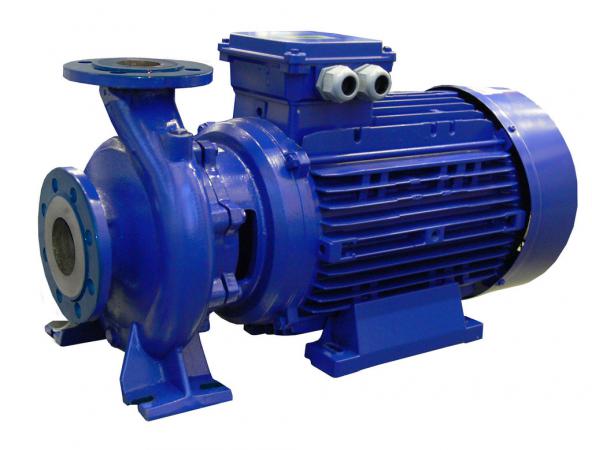

Центробежные циркуляционные насосы НКУ ( горизонтальный одноступенчатый) с консольно установленным на валу рабочим колесом предназначены для перекачки воды с температурой более 100 С под давлением на всасывании. Такие насосы могут применяться для систем водяного отопления, а также для перекачки горячей воды в технологических установках. Они развивают сравнительно небольшой напор – 3 5 – 4 сипи.  [2]

Примером центробежного циркуляционного насоса является насос типа ЦВЦ, разработанный для подачи от 2 5 до 25 т воды в 1 ч при максимальном гидростатическом давлении в корпусе 1 МПа. Вал двигателя с рабочим колесом насоса, а также ротор двигателя вращаются в подшипниках с водяной смазкой.  [3]

Характеристика центробежного циркуляционного насоса 4 Кб-С Ц при п1450 об / мин.  [4]

Характеристика центробежного циркуляционного насоса 4К12 – СЦ при п2940 об / мин. Пунктирные линии – при DK 163 мм; сплошные линии-при DK 178 мм.  [5]

Характеристика центробежного циркуляционного насоса ЗК9 – СЦ при п – 2900 об / мин. На кривой Н вертикальными черточками ограничена рекомендуемая область применения ( при оптимальном значении 0 9 ч ] ыякс.  [6]

Характеристика центробежного циркуляционного насоса 2Кб – СЦ при п – 2900 об / мин, и DK-162 мм. На кривой Н вертикальными черточками ограничена область применения ( при оптимальном значении ff 0 9 т ] макс.  [7]

Растворитель с центробежным циркуляционным насосом рис. 154) отличается от описанного выше растворителя лишь отсутствием пропеллерной мешалки. Применение центробежного насоса в качестве побудителя циркуляции особенно целесообразно в тех случаях, когда он необходим для транспортировки получаемого раствора и, следовательно, установка его должна иметь место независимо от выбранного типа растворителя.  [9]

Большие перспективы создает применение центробежных циркуляционных насосов. Так, на одном из заводов применена интересная конструкция насоса, производительностью 400 м3 / час сжатого газа. Многоступенчатый центробежный компрессор с электромотором на одном валу, мощностью 375 кет при 3000 об / мин. Азотоводородная смесь под давлением 200 – 220 ат поступает через крышку в сосуд, омывает электромотор и после дополнительного сжатия на 15 – 20 ат возвращается в цикл. К достоинствам центробежного насоса следует отнести малые его габариты и чистоту газа, не загрязняющего катализатор смазкой. Кроме того газ загрязняется маслом. К недостаткам следует отнести повышенную чувствительность подачи насоса к колебаниям давления в системе синтеза. Этот недостаток а значительной мере следует отнести к не вполне удачному подбору гидродинамической характеристики у центробежного компрессора.  [10]

На некоторых установках синтеза аммиака центробежные циркуляционные насосы непрерывно работают без ремонта до полутора лет.  [11]

С целью уменьшения замасливания циркуляционного газа применяют центробежные циркуляционные насосы взамен поршневых. Во вновь строящихся в Советском Союзе цехах по получению метанола предусмотрены центрооежные машины.  [12]

Установка для гидродинамической промывки сивушного масла ( рис. 23) состоит из резервуара ( эмульгатора), центробежного циркуляционного насоса, двух пар тангенциально направленных сопел. Расстояние между соплами одной пары равно 0 8, а между другой-0 4 – 0 5 диаметра резервуара. Сопла с меньшим расстоянием незначительно подняты вверх ( 5 – 15), а сопла другой пары – наклонены вниз.  [13]

Котельная с искусственной циркуляцией ( рис. 166, б) отличается от котельной с естественной циркуляцией главным образом наличием центробежных циркуляционных насосов, приводимых в движение электродвигателями.  [14]

На рис. 2 представлена принципиальная схема насосной системы водяного отопления с верхней разводкой, состоящей из водогрейного котла 1, разводящих трубопроводов горячей воды 3, обратных трубопроводов 4, нагревательных приборов 2, центробежного циркуляционного насоса 5, воздухосборника 7 и расширительного сосуда 6, присоединенного в точке А к обратному трубопроводу.  [15]

Страницы:      1    2

Какой центробежный насос лучше подойдет для отопления частного дома: виды, расчет параметров, установка

В наше время немало собственников частных домовладений для обеспечения комфортной температуры внутри своих жилищ устраивают в них автономную систему отопления. В процессе её эксплуатации актуальным для них становится вопрос равномерного распределения тепла во всех помещениях дома. Чтобы добиться этого, они устанавливают в систему отопления циркуляционные насосы. Непосредственно перед монтажом они раздумывают над тем, каким образом расположить насос, чтобы он работал бесперебойно и надежно и при этом демонстрировал высокую эффективность работы.

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

  • увеличение диаметра труб, используемых в системе отопления;
  • монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Устройство оборудования и принципы его работы

Если подробно говорить о таком оборудовании, как циркуляционный насос, то основным его предназначением является принудительная циркуляция теплой воды в системе отопления замкнутого типа. Конструкция насоса состоит из корпуса, выполненного из нержавеющей стали, и стального ротора, прикрученного к нему. В некоторых насосах вместо ротора используется мотор. На валу мотора выполняется закрепление крыльчатки. Именно она и обеспечивает выброс теплоносителя.

Работа насоса обеспечивается благодаря электродвигателю. Установка, работающая в составе системы отопления, стягивает воду с одной стороны, а потом выбрасывает ее в трубопровод. Это обеспечивается за счет центробежной силы. Ее возникновение происходит, когда начинает вращаться крыльчатка. Создаваемый насосом напор без проблем должен преодолевать гидравлическое сопротивление трубопровода, радиаторов и других элементов, входящих в состав системы отопления.

Типы насосов

Все разнообразие циркуляционных насосов, предназначенных для отопления, можно разделить на два типа:

Сухие насосы

Особенность конструкции сухого насоса заключается в том, что ротор в нём не взаимодействует с теплоносителем. От электродвигателя его рабочая область отделена специальными уплотнительными кольцами из нержавейки. При пуске происходит вращение этих колец, в результате возникающая тонкая водяная пленка между кольцами герметизирует соединение. Обеспечивается это благодаря разнице показателей давления в системе и во внешней среде.

Насосы сухого типа имеют коэффициент полезного действия 80%. Главным их недостатком является большой шум. Поэтому при выборе места для размещения этого оборудования необходимо выделять отдельную комнату, в которой имеется хорошая шумозащита.

Если говорить о сухих насосах, то они разделяются на три вида:

  • вертикальные;
  • горизонтальные;
  • блочные.

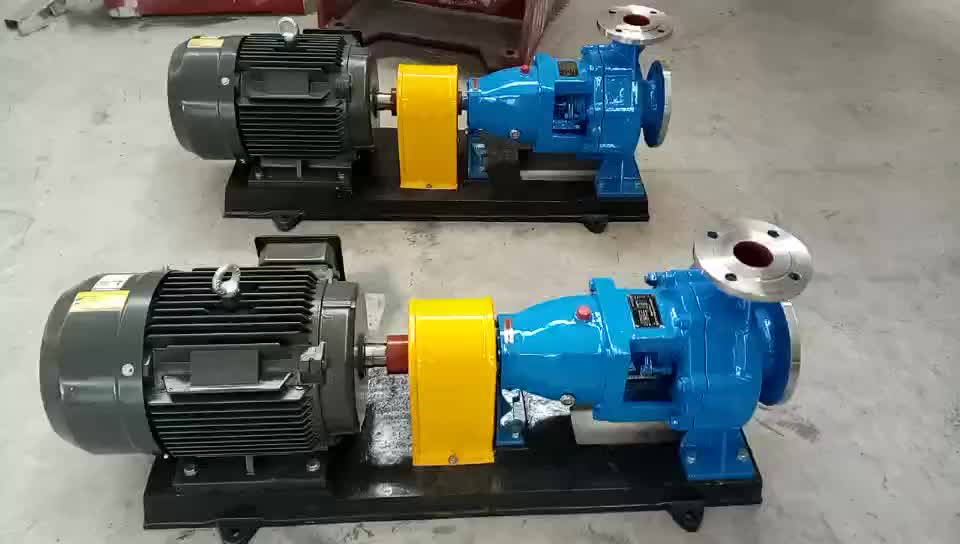

Особенность конструкции горизонтальных сухих насосов заключается в том, что остывающей патрубок у них располагается на передней части вала. На корпусе находится нагнетательный. В горизонтальном положении закрепляется электродвигатель. На одной оси патрубки располагаются в вертикальных циркуляционных насосах. В вертикальном положении установлен электродвигатель.

Мокрые насосы

Главным отличием «мокрых» насосов от «сухих» является то, что в теплоноситель погружен ротор вместе с крыльчаткой. Теплоноситель таких насосов выступает в качестве смазки и охладителя. Специальный стакан разделяет ротор и статор. Этот элемент выполнен из нержавейки и его посредством обеспечивается герметичность части электродвигателя, находящейся под напряжением. Корпус «мокрого» насоса, предназначенного для отопительной системы, обычно изготавливается из таких материалов, как латунь или бронза.

При выборе агрегата внимание обращать следует на то, что ротор у него был выполнен из керамики. «Мокрые» насосы отличаются тем, что они менее требовательны в плане обслуживания и ремонта. Кроме этого при работе они издают гораздо меньше шума.

Как выбрать циркуляционный насос отопления?

Подбирая циркуляционное насосное оборудование, следует учитывать такой параметр, как мощность агрегата. Многие владельцы частных домов, выбирая для своей системы отопления такое оборудование, стараются купить самую мощную модель. Такая установка обойдется дороже, а кроме этого при работе будет издавать много шума, притом, что потребности в использовании её мощности по максимуму у владельца не будет.

Чтобы не потратить лишних денег и приобрести хороший насос, необходимо произвести расчеты мощности оборудования, которой будет достаточно для вашего дома. При их выполнении важными являются следующие параметры:

  • диаметр трубы;
  • температура теплоносителя;
  • уровень напора теплоносителя;
  • производительность котла;
  • пропускная способность.

Еще нужно знать про количество литров воды, которая может пройти через отопительную систему в течение одной минуты. Также следует выполнить расчеты количества воды, которое необходимо для работы радиатора и колец системы отопления в нормальном режиме.

Длина трубопровода также является важным фактором, от которого зависит мощность циркуляционного насоса. Обычно на 10 метров трубопровода требуется полметра насосного напора.

Чтобы выполнить расчет расхода теплоносителя, необходимо приравнять его параметры к мощности котла. Например, если мощность установки равна 25 кВт, то в этом случае расход теплоносителя будет находиться на уровне 25 литров в минуту. Если системе отопления мощность батарей составляет 15 кВт, то для их нормальной работы потребуется 15 литров воды в минуту. С уменьшением диаметра трубопровода возрастает сопротивление, возникающее при передвижении теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любое циркуляционное насосное оборудование имеет ряд показателей, посредством которых определяется производительность установки. Основным параметром является напорный расход. Он отражается производителем оборудования в техническом паспорте.

При расчете расхода насоса отопления используют следующую формулу:

Q = N t 2 -t1 ,

где N- мощность котла;

t1,t2- температура, выходящая из источника тепла и находящаяся в оборотном трубопроводе.

Подобным образом выполняется расчет напора насоса отопления. Если отталкиваться от европейских стандартов, то 100 Ватт мощности оборудования необходимо на 1 квадратный метр частного строения.

Установка насоса: этапы и нюансы при монтаже

Первое, что следует сделать — слить из системы отопления всю жидкость. Затем, если в этом имеется необходимость, нужно выполнить очистку трубопровода. В соответствии со схемой подключения должна производиться работа по установке оборудования и арматуры. Когда монтаж отопительной системы будет завершён, выполняют заливку воды, после чего удаляют из насоса лишний воздух. Делается это посредством открытия центрального винта. Обращаем внимание, что перед каждым включением агрегата необходимо обязательно выполнять работу по удалению воздуха.

Когда насос циркуляционный для отопления приобретён, необходимо определиться с местом, где будет выполняться его монтаж. Специалисты рекомендуют устанавливать это оборудование на обратке перед котлом. Все дело в том, что воздух может собираться вверху котла в процессе эксплуатации, если установку насоса выполнить на подаче. Это может привести к тому, что он будет вытягивать его из котла, что приведет к возникновению вакуума, следствием чего станет закипание этой части котла.

Если же монтаж насоса выполнить перед котлом, то вода будет вталкиваться в нагревательную установку. Следствием этого станет возникновение воздушного пространства, и установка будет полностью заполненной. Кроме этого при таком варианте монтажа работа насоса будет происходить при более низких температурах, что положительно отразится на сроке его эксплуатации.

Выбрав участок монтажа насосного оборудования, далее создают байпас или отвод. Необходимость в нём связана с тем, что в случае поломки или когда отключат электричество, благодаря ему не произойдет прекращения работы всей отопительной системы и будет возможность для прохода теплоносителя через главный трубопровод благодаря открытому крану. При устройстве байпаса необходимо помнить о том, что диаметр трубы у него должен быть меньше, чем диаметр у основного трубопровода. Когда байпас готов, переходят к основной стадии работ по установке агрегата.

Вал насоса на отопление должен полностью находиться в воде. Если он будет погружен в теплоноситель лишь частично, то это приведет к снижению производительности оборудования на 30%. В худшем случае рабочая зона станет неисправной.

Помимо этого монтаж предусматривает и установку клеммной коробки с верхним расположением.

Кроме этого, устанавливаются шаровые краны с двух сторон насоса. В процессе эксплуатации оборудования они потребуются для выполнения обслуживания насоса и его демонтажа в случае необходимости.

В состав системы обязательно должен входить и фильтр. Он обеспечит защиту агрегата от механических частиц. Попав внутрь его конструкции, они могут отрицательно сказаться на работе насоса.

Ручной или автоматический клапан необходимо смонтировать сверху обводной трубопроводной линии. Он необходим для выпуска через определенные промежутки времени воздушных пробок.

Заключение

Проблема неравномерного обогрева помещений в частном доме актуальна для многих владельцев. Поэтому для ее решения необходимо установить циркуляционный насос. Чтобы он эффективно работал и обеспечивал равномерное распределение тепла, необходимо правильно выбрать это оборудование. Но перед этим следует произвести расчет необходимой мощности для вашей системы отопления. Также важна и качественная установка оборудования. Грамотный монтаж позволит обеспечить длительный срок службы и высокий КПД работы этого оборудования.

Оцените статью: Поделитесь с друзьями!

Циркуляционные насосы

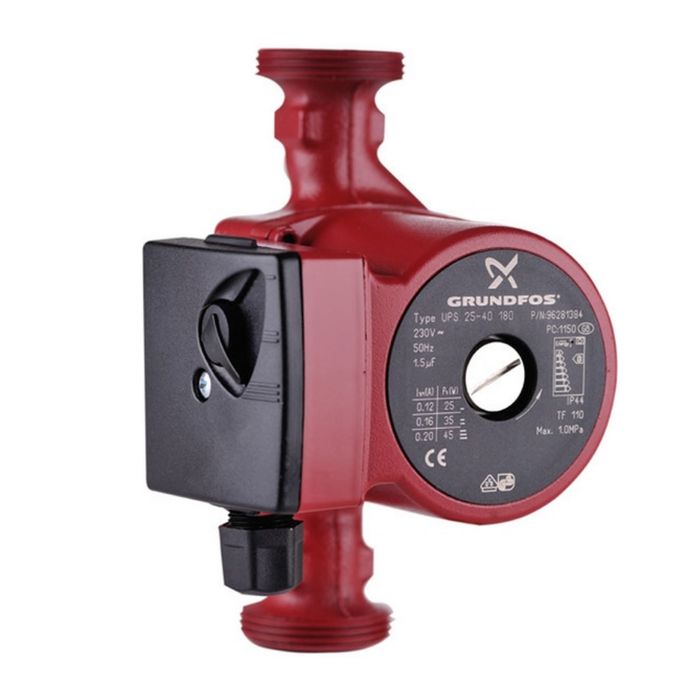

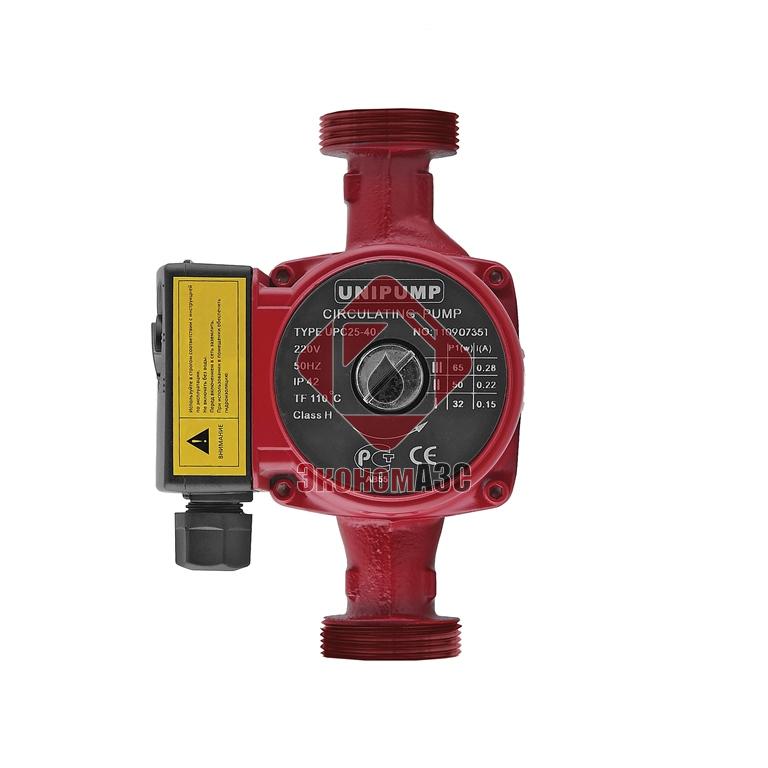

 Насос, обеспечивающий циркуляцию теплоносителя в системе отопления UPS 32-80 Грундфос, самый мощный агрегат из линейки серии 100, произведенных для России. Данная модель циркуляционного насоса Грундфос дает возможность транспортировать жидкость (антифриз, воду) в отопительной системе на расстояние до восьми метров. Как правило в частной котельной большого дома устанавливают “Гидравлическую Стрелку”, которая распределяет систему отопления на независимые контуры.

  На каждый луч “ГС” монтируют трехходовой смеситель оснащенный сервоприводом, устанавливают манометр, процедура необходима для возможности регулирования всей системы отопления отдельно по контурам. Мощные циркуляционные насосы Грундфос UPS 32-80 устанавливают на каждый контур отопления, разделенные “Гидравлической Стрелкой”, это позволяет обеспечить отопление каждого контура независимо, регулировать и управлять всей системой отопления. Почему систему отопления делят на независимые контуры? Ответ прост. Не нужно отапливать второй этаж дома например, отключаем контур, не тратим лишнюю электроэнергию, экономим газ (дизельное топливо). Не нужен летом контур отопления бассейна, отключаем.

  Запланированная баня еще не построена, ничего страшного отдельный контур отопления предусмотрен, закончим строительство- подключим. Отопительный насос UPS 32-80 выполнен из чугуна, оснащен герметичной клеммной коробкой, возможен выбор одной из трех скоростей режима работы агрегата.

Материалы
Корпус насоса Чугун
Корпус насоса EN-JL1030
Корпус насоса ASTM 30 B
Рабочее колесо Составной, PES/PP
Монтаж
Макс.T окр.среды при темп-ре жидкости 80 0C 40 °C
Макс. рабочее давление 10 бар
Соединение труб G 2
Допустимое давление PN 10
Монтажная длина 180 мм

Жидкость
Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 110 °C
Температура перекачиваемой жидкости 60 °C
Плотность 983.2 кг/м³
Данные электрооборудования
C рабочий 4 мкФ
Потребляемая мощность при скорости 1 135 Вт
Потребляемая мощность при скорости 2 200 Вт
Макс. потребляемая мощность 220 Вт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 230 V
Ток при частоте вращения 1 0.6 A
Ток при частоте вращения 2 0.9 A
Ток при скорости 3 0.98 A
Размер конденсатора – работа 4 мкФ
Класс защиты (IEC 34-5) X2D
Класс изоляции (IEC 85) F
Защита электродвигателя CONTACT
Тепловая защита внутрен.
Система управления
Положение коробки выводов 9H
Другое
Нетто вес 4.6 кг
Полный вес 5 кг
Технические данные
Количество скоростей 3
Макс гидростатический напор 80 дм
TF класс 110

Насос циркуляционный центробежный. Устройство, монтаж, нормы

   Циркуляционный насос — предназначен для создания циркуляции воды в замкнутых кольцах систем отопления и горячего водоснабжения. Название “циркуляционный насос” определяет схему применения, а не конструктивные особенности насоса. Для циркуляции воды могут применяться все типы насосов, которые допускают беспрерывный режим эксплуатации. В настоящем разделе вы найдёте насосы с водяным охлаждением электродвигателя перекачиваемой жидкостью, так называемые насосы с “мокрым ротором”, которые из-за конструктивных особенностей применяют лишь в качестве циркуляционных насосов.
Бесшумность и неприхотливость к монтажу послужили широкому применению насосов с мокрым ротором для циркуляции в котельных и тепловых пунктах с широким диапазоном мощностей.

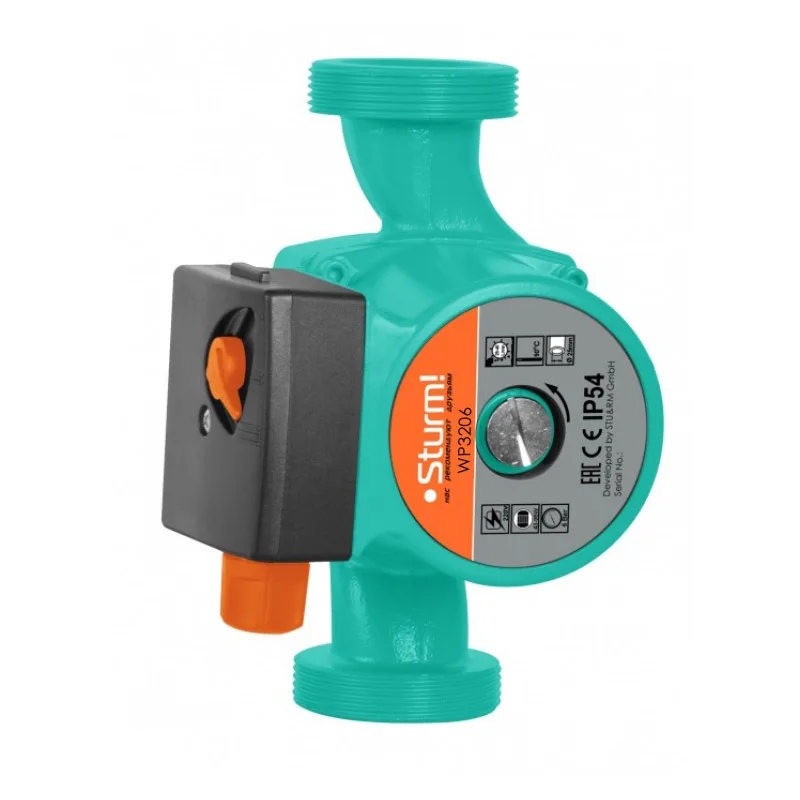

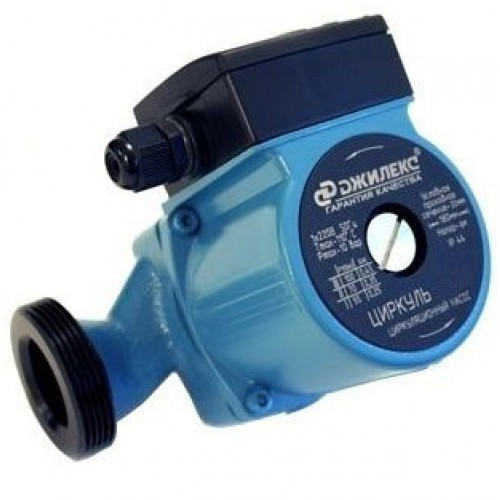

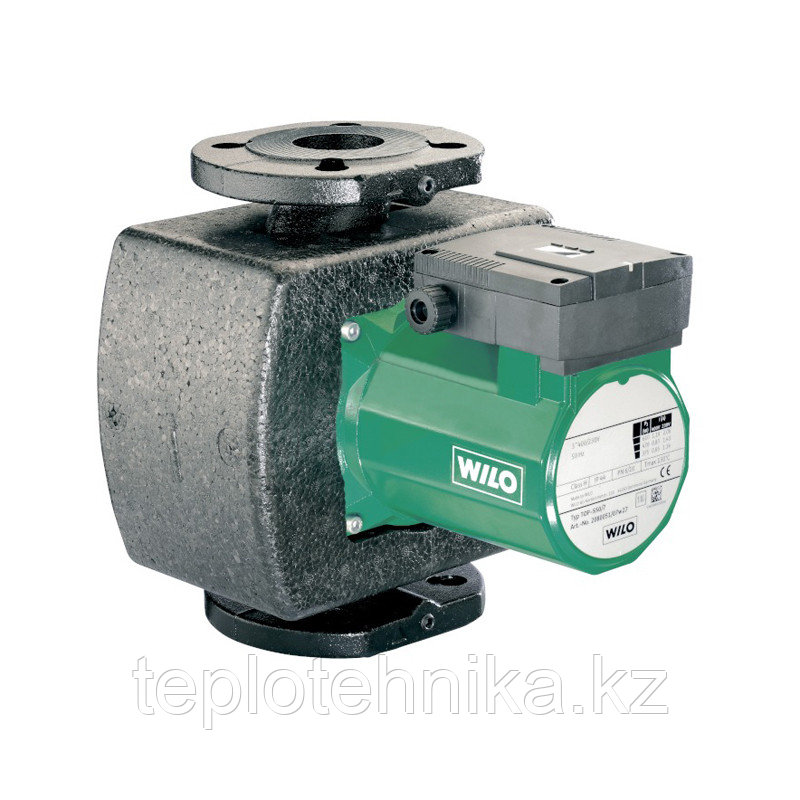

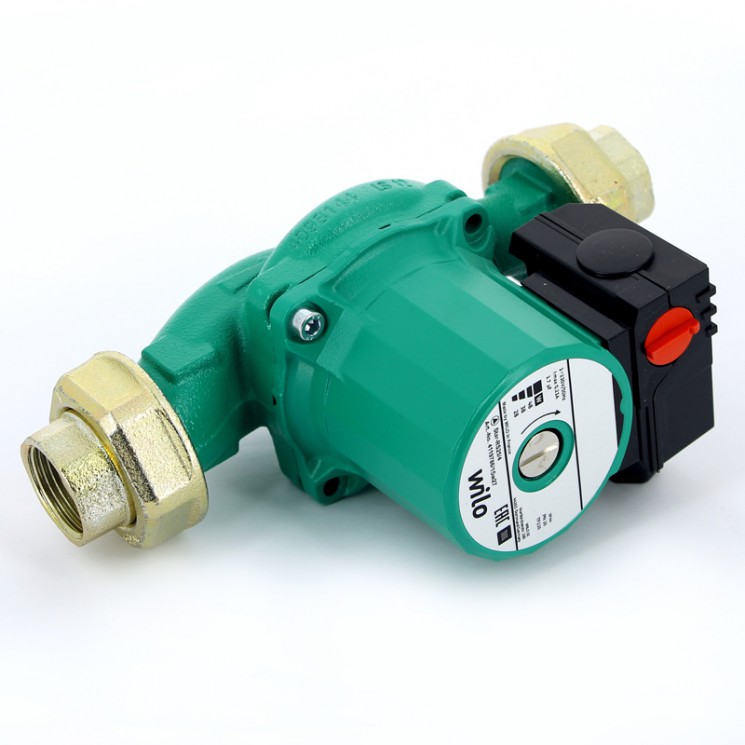

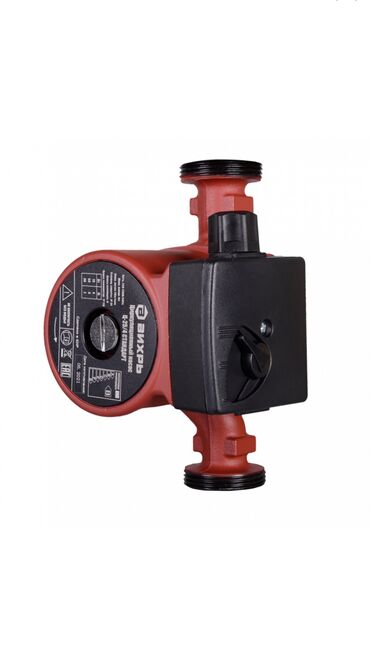

   Циркуляционные насосы с мокрым ротором, применяют в системах отопления и горячего водоснабжения с потребным напором до 15 м.вод.ст и подачей менее 100 м3/ч. Если по условиям технологического процесса циркуляционный насос должен обеспечить более высокие параметры, — применяют насосы с воздушным охлаждением электродвигателя, так как, ограничения в производительности наложены конструктивными особенностями насоса с мокрым ротором.
   Конструктивно циркуляционные насосы для систем горячего водоснабжения отличаются от насосов, устанавливаемых в системах отопления, наличием защиты ротора от накипи и корпусом из стойких к коррозии материалов, например, бронзы или нержавеющей стали.
   Установка насосов с мокрым ротором для перекачивания холодоносителя в системах охлаждения, — запрещена нормативно, так как охлаждение мотора осуществляется перекачиваемой жидкостью. То есть, охлаждая ротор перекачиваемой жидкостью насос будет нагревать холодоноситель.

Достоинства:
 – Практически беззвучный
 – Очень низкий уровень вибрации
 – Компактная конструкция
 – Не требует опорных рам
 – Длительный срок эксплуатации
 – Не имеет уплотнений вала
 – Не требует технического обслуживания
 – Входной и выходной патрубки расположены на одной оси

Недостатки
 – Низкий КПД от 5 до 54%.
 – Высокие требования к качеству теплоносителя
 – Ось электродвигателя должна быть горизонтальна.
 – Не допускается установка в системах холодоснабжения
 – Конструктивные особенности насосов с мокрым ротором не позволяют создать напор превышающий 15-20 м.вод.ст.
 – Цена циркуляционного насоса с мокрым ротором, как правило, выше цены насоса с сухим ротором с аналогичными характеристиками.

Устройство и конструкция циркуляционного насоса

  Конструкция циркуляционного насоса рассмотрена на примере центробежного насоса с водяным охлаждением электродвигателя “мокрым ротором”.
– В чугунном корпусе на валу электродвигателя закреплено закрытое рабочее колесо из композитного материала.
– Рабочее колесо представляет из себя два параллельных диска соединённых между собой радиально изогнутыми лопатками. В одном из дисков предусмотрено отверстие для входа рабочей среды, а во втором отверстие для крепления рабочего колеса на валу электродвигателя.
– В корпусе насоса по периферии рабочего колеса выполнено спиралевидное отверстие в форме конфузора необходимое для преобразования кинетической энергии потока в статическое давление, а также сбора и отвода воды в нужном направлении.
– Рабочее колесо закреплено на валу ротора омываемого и охлаждаемого перекачиваемой водой. Находящийся под напряжением статор электродвигателя герметично отделён от ротора разделительным стаканом. Стакан выполнен из немагнитной нержавеющей стали или углеродного волокна с толщиной стенки 0,1 – 0,3 мм.
– Ротор циркуляционного насоса закреплён на торцевых подшипниках скольжения изготовленных из керамики или графита. Охлаждение подшипников осуществляется перекачиваемой водой.
– Внешняя особенность циркуляционного насоса с мокрым ротором, отличающая его от насосов с воздушным охлаждением электродвигателя — это отсутствие оребрения на поверхности электромотора и крыльчатки на его торце.
– Устройство циркуляционного насоса с мокрым ротором сложнее, устройства насосов с воздушным охлаждением электродвигателя, поэтому при одинаковых расходных характеристиках цена такого насоса будет выше.

Принцип работы циркуляционного насоса

   Принцип работы циркуляционного насоса основан на использовании центробежной силы. Рабочее колесо с радиально изогнутыми лопастями закреплено на валу электродвигателя. Вода из всасывающего патрубка попадает в центр вращающегося рабочего колеса и под действием сил инерции (центробежной силы) отбрасывается вдоль лопаток к его периферии. На выходе из рабочего колеса вода поступает в спиральный канал в форме конфузора, в котором кинетическая энергия переданная воде от рабочего колеса преобразуется в потенциальную энергию, повышая её статическое давление. В циркуляционных насосах с мокрым ротором, ротор двигателя вращается непосредственно в перекачиваемой воде одновременно выполняющей функцию охлаждения и смазки радиально упорных подшипников скольжения.
   Центробежные насосы имеют жёсткую зависимость рабочих параметров от частоты вращения и диаметра рабочего колеса:
 – Изменение производительности насоса — пропорционально изменению частоты вращения рабочего колеса.
 – Изменение напора насоса — пропорционально квадрату изменения частоты вращения рабочего колеса.
 – Потребляемая мощность на валу насоса — пропорциональна кубу изменения частоты вращения рабочего колеса.
 – Производительность и напор развиваемый насосом, изменяются пропорционально квадрату изменения диаметра рабочего колеса.

Технические характеристики циркуляционных насосов

Напор — Н [м.вод.ст] — это разница давлений между входящим и выходящим патрубками насоса. Напор циркуляционного насоса всегда равен сумме потерь напора на всех элементах циркуляционного кольца. На напор насоса не влияет высота присоединённой системы — он должен покрывать только гидравлические потери в циркуляционном кольце.

Подача — Q [м?/ч] — это объём воды, подаваемый насосом за единицу времени. Фактическую подачу циркуляционного насоса определяют наложением на напорно-расходную характеристику, гидравлической характеристики циркуляционного кольца.

Напорно-расходная характеристика насоса — это графическое отображение зависимости подачи насоса от напора в координатах [м?/ч]/[м.вод.ст]. Напорно-расходную характеристику составляет производитель отдельно для каждой марки насоса на основании данных полученных в результате испытания опытного образца и приводит в технических каталогах.

Гидравлическая характеристика циркуляционного кольца — это графическое изображение зависимости потерь напора в циркуляционном кольце от расхода протекающего через него, в координатах [м?/ч]/[м.вод.ст]. Так как изменение потерь напора в циркуляционном кольце пропорционально квадрату изменения расхода — гидравлическая характеристика циркуляционного кольца всегда изображается в виде параболы.

Например, чтобы увеличить расход в системе отопления в 2 раза, необходимо увеличить напор циркуляционного насоса в 2? = 4 раза.

Рабочая точка циркуляционного насоса — точка в месте пересечения напорно-расходной характеристики насоса и гидравлической характеристики циркуляционного кольца. Рабочая точка отображает фактическую подачу и напор насоса в циркуляционном кольце.

Кавитационный запас насоса — NPSH — [м.вод.ст] — минимальное абсолютное давление во всасывающем патрубке насоса, при котором гарантирована работа без кавитации. Значение NPSH определяется индивидуально для каждой марки насоса на основе испытаний опытного образца и приводится в каталогах в виде графиков. Значение NPSH тем выше, чем выше температура перекачиваемой воды.

Полезная мощность — Nu [Вт] — соответствует энергии передаваемой жидкости в единицу времени.
Nu = р · g · Q · H

Мощность на валу — Nw [Вт] — механическая мощность передаваемая на вал насоса. Механическая мощность больше полезной на величину гидравлических потерь и потерь на трение в рабочем колесе.
Nw = Nu / n

КПД — n [%] — коэффициент полезного действия циркуляционного насоса, который характеризует степень его совершенства, определяется как отношение полезной мощности к мощности на валу.

Номинальный диаметр — DN — безразмерное обозначение типоразмера примерно равное внутреннему диаметру присоединительных патрубков насоса в миллиметрах. Номинальные диаметры применяются для унификации типоразмеров трубопроводной арматуры. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду насоса. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

Номинальное давление — PN [бар] — наибольшее избыточное давление рабочей среды с температурой 20°C, при котором гарантирована длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».
Класс энергоэффективности насоса

Класс энергоэффективности — [A-G] — общепринятая классификация бытовых товаров отображающая эффективность использования энергии. Классы энергоэффективности обозначаются латинскими буквами от A до G. Товары маркированные буквой A имеют наименьшее энергопотребление, а товары с маркировкой G соответственно — наибольшее.

Если сравнивать циркуляционные насосы с похожими гидравлическими характеристиками различного класса энергоэффективности, можно установить что разница в потреблении энергии насосами двух смежных классов составляет 22%. Насос класса A потребляет только около 33% электроэнергии, необходимой для работы насоса класса D.



Подбор циркуляционных насосов

   Насосы подбираются по графической характеристике отображающей зависимость напора развиваемого насосом от расхода воды проходящего через него. На графическую характеристику насоса наносят рабочую точку системы, которая находится на пересечении расчётного расхода и напора. Рабочая точка системы должна находиться либо на кривой насосной характеристики либо немножко выше неё и как можно ближе к точке насосной характеристики с максимальным КПД. Если несколько насосов отвечает заданным характеристикам, следует отдать предпочтение насосу меньшей мощности, а если расход будет изменяться в широком диапазоне следует выбрать насос с пологой рабочей характеристикой.
   Выбирая циркуляционный насос для системы отопления или горячего водоснабжения, следует учесть возможную гидравлическую разбалансированность, основное проявление которой заключается в неудовлетворительной циркуляции воды через отдалённые от насосного узла циркуляционные кольца. Выбрав насос с запасом по расходу и напору можно компенсировать незначительную гидравлическую разбалансированность, поэтому при подборе циркуляционного насоса для системы отопления рекомендуют выбирать насос с 10-20% запасом по напору и 20-30% запасом по расходу. При этом следует учесть, что при увеличении расхода в 1,3 раза потери напора в системе возрастут в 1,3*1,3=1,7 раза.
   Для систем отопления с радиаторными термостатическими клапанами допускается незначительный дефицит расхода насоса, обоснованный 10% увеличением площади поверхности отопительных приборов и нелинейностью уменьшения теплоотдачи отопительного прибора с изменением расхода.
   Циркуляционные насосы с электронными регуляторами частоты вращения рабочего колеса позволяют существенно сократить расходы на электроэнергию в системах с динамическим гидравлическим режимом.
   Шумовые характеристики насоса, часто становятся преобладающим фактором при выборе циркуляционных насосов устанавливаемых в инженерных системах жилых домов, для установки в помещениях с постоянным пребыванием людей или смежных с ними помещениях, рекомендуется отдать предпочтение насосам с мокрым ротором, так как они отличаются наиболее тихой работой.

Расчёт циркуляционного насоса

   Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику. Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.  Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем. Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды – ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения. В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

Кавитация в насосе

   Кавитация в насосе возникает когда давление воды во всасывающем патрубке снижается до давления насыщения. По сути, кавитация – это резкое образование пузырьков пара и такое же резкое их схлопвывание, как следствие – резкие скачки давления на рабочем колесе насоса. Кавитация в насосе не только сопровождается повышенным шумом, но и ускоряет процесс его износа. Исключить кавитацию в насосе можно обеспечив давление во всасывающем патрубке, выше давления насыщения воды. Следует учесть, что давление насыщения зависит от температуры воды, чем она ниже – тем ниже давление насыщения.
Некоторые производители указывают кавитационную характеристику насоса – NPHS – численно равную минимальному абсолютному давлению во всасывающем патрубке насоса, при котором гарантирована бескавитационная работа.

Регулирование подачи циркуляционного насоса

  Регулирование дросселированием — самый простой и самый неэффективный способ регулирования подачи насоса. Рабочая точка перемещается по насосной характеристике вверх, а при нулевом расходе совмещается с осью ординат, при этом насос работает с низким КПД.
В качестве дросселирующего устройства может быть ручной балансировочный клапан, регулирующий клапан с электроприводом, регулятор давления или дроссельная диафрагма.

   Регулирование перепуском — реализуется установкой в перемычку между напорным и всасывающим патрубком насоса – перепускного клапана или регулятора перепада давления открывающегося при увеличении контролируемой величины. При этом насос выходит на такую рабочую точку напорно-расходной характеристики, которая соответствует заданному перепаду давления (напору насоса), а избыток расхода перепускается из всасывающего патрубка в напорный через байпасную линию. Подобное регулирование часто применяют для защиты насосов не допускающих работу на малых расходах в системах отопления с радиаторными термостатическими клапанами. Закрытие радиаторных клапанов приводит к уменьшению расхода в системе отопления, при этом напор насоса возрастает и открывается клапан перепускающий теплоноситель из напорного патрубка во всасывающий, сохраняя тем самым постоянным расход через насос.

   При регулировании изменением частоты вращения рабочего колеса — производительность насоса изменяется пропорционально изменению частоты вращения, напор – пропорционально квадрату изменения частоты вращения, а изменения потребляемой мощности пропорционально кубу изменения частоты вращения.
Программное регулирование частоты вращения рабочего колеса насоса не только обеспечит его работу с максимальным КПД в широком диапазоне расходов, но и позволит снизить шумы возникающие при работе, реализовать функцию мягкого пуска, снижение пусковых токов и исключение гидравлических ударов в системах.

Установка циркуляционного насоса

   Установка циркуляционного насоса в системах отопления и горячего водоснабжения должна выполняться в соответствии с проектом устройства этих систем и инструкцией производителя по монтажу. Ниже собраны общие рекомендации касающиеся монтажа насосов с мокрым ротором:
 – Ось вала должна быть горизонтальна. В противном случае, насос перегреется и будет отключён защитой.
 – Насосы с мокрым ротором не требуют устройства опорных рам и фундаментов, если иное не оговорено инструкцией по монтажу.
 – Стрелка на корпусе насоса должна совпадать с технологическим направлением движения воды в месте его установки.
 – Циркуляционный насос может быть установлен как на подающем, так и на обратном трубопроводе системы отопления, хотя из условий эксплуатации, рекомендуется установка циркуляционного насоса в месте с минимальной температурой перекачиваемой воды.
 – Тепловая изоляция выполняется только на корпусе насоса “улитке”. Выполнять тепловую изоляцию мотора не допускается.

Трубопроводная обвязка

  Диаметр подводящих и отводящих трубопроводов, как и номинальные диаметры арматуры устанавливаемой на них, определяются расчётом и обычно превышают номинальный диаметр патрубков насоса на 1-2 типоразмера. Поэтому подключение трубопроводов к насосу выполняют через переходы. Перед циркуляционным насосом, по ходу движения воды, следует установить сетчатый фильтр, а до и после него запорную арматуру, антивибрационные вставки и манометры. Маломощные насосы могут устанавливаться без антивибрационных вставок. При параллельной установке двух и более насосов на напорном патрубке каждого из них следует установить обратный клапан. В системах отопления установка резервного циркуляционного насоса обязательна. Корпус насоса не должен испытывать нагрузок кручения, растяжения, изгиба или сжатия от присоединённых трубопроводов. Присоединительные трубопроводы должны быть соосны. При резьбовом подключении трубопроводов, монтаж насоса следует выполнять через накидные гайки “американки”. При фланцевом монтаже циркуляционного насоса, контр фланцы должны быть параллельны, между фланцами следует установить прокладки из материала соответствующего свойствам рабочей среды, а под стяжные болты и гайки заложить шайбы. Если в узле обвязки насоса может скапливаться воздух, в возможных местах его скопления следует установить автоматические воздухоотводчики. В нижней точке отключаемого с насосом участка трубопровода следует установить дренажный кран. Перед установкой циркуляционного насоса, необходимо промыть подводящие трубопроводные узлы.

Подключение циркуляционного насоса

   Подключение насоса к электрической сети должно быть выполнено через щит автоматизации с базовым перечнем защит и управления. Монтажное положение насоса должно исключать попадание воды на клеммную коробку. Не рекомендуется устанавливать клеммную коробку снизу мотора. Насосы устойчивые к токам блокировки и насосы со встроенной защитой обмотки от перегрева, не нуждаются в дополнительной защите. Корпус насоса должен быть заземлён.

Последовательность паковки резьбового соединения:

1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии её диаметр были примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечивать количество подмотки в 1,5-2раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить её, уложить в первый виток резьбы и удерживая её рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая её в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы. Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично по часовой стрелке, укладывая от конца резьбы к её началу.
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен завернуться на 1,5-2 оборота.
7. Гаечным ключом или динамометрическим продолжить наворачивание элемента. В случае, когда монтируемому элементу необходимо придать определённое положение, закончить наворачивание в необходимом для этого элемента положении.

Обслуживание и ремонт циркуляционного насоса

   Современные насосы практически не требуют обслуживания, а ремонт их, как и всякой импортной техники, лучше проводить в сервисных центрах, поэтому все рекомендации больше касаются предупреждения поломки, до факта останова циркуляционного насоса.
 – Насос не должен работать с нулевой подачей.
 – Не допускается работа насоса без жидкости.
 – Насос должен работать в допустимом диапазоне расходов, эксплуатация циркуляционного насоса со слишком низкой или высокой подачей, может стать причиной преждевременного выхода из стороя.
 – Во время длительных простоев рекомендуется включать насос на 10-15 минут с периодичностью примерно раз в месяц. В противном случае возможно окисление и блокирование вала.
 – Температура воды в системах горячего водоснабжения оборудованных циркуляционными насосами с мокрым ротором не должна превышать 65°C. Данное ограничение введено для исключения выпадения в осадок солей жёсткости.

Периодическое техническое обслуживание:
 – Удостовериться в отсутствии шума и вибрации.
 – Проверить режим работы насоса по его напорно-расходной характеристике.
 – Проверить наличие чрезмерного нагрева электромотора насоса.
 – Возобновить смазку резьбовой части болтов фланцевых соединений.
 – Визуально проверить наличие заземления на корпусе насоса.
 – Проверить наличие течи в местах крепления насоса к трубопроводу и при необходимости произвести подтяжку соединений и замену прокладок.
 – Проверить качество соединения электрических кабелей в клеммной колодке и убедиться в отсутствии влаги на ней.

Требования норм, касающиеся циркуляционных насосов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации циркуляционных насосов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к циркуляционным насосам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 9.8.7 — Раздел 9.8 Регулирование отпуска тепловой энергии — Глава 9 Теплоноситель и его параметры

Сетевые насосы на источнике тепловой энергии и на подкачивающих станциях рекомендуется оборудовать устройствами частотного регулирования оборотов двигателей, при помощи которых обеспечивается регулирование заданного перепада давления теплоносителя независимо от его расхода.

Пункт 10.12 — Глава 10 Гидравлический режим

Давление и температура воды во всасывающих патрубках должны обеспечивать безкавитационную работу сетевых, подпиточных, подкачивающих и смешивающих насосов.

Пункт 10.13 — Глава 10 Гидравлический режим

Напор сетевых насосов следует определять для отопительного и неотопительного периодов и принимать равным сумме потерь напора в оборудовании источника тепловой энергии, в подающем и обратном трубопроводе от источника теплоты до наиболее отдалённого потребителя и в системе потребителя, включая потери в тепловых пунктах и насосных станциях, при суммарном расчётном расходе воды.
Напор подкачивающих насосов на подающем и обратном трубопроводах следует определять по пьезометрическому графику при расчётном расходе воды в трубопроводах с учётом гидравлических потерь в оборудовании и трубопроводах источника тепловой энергии.
При наличии подкачивающих насосов напор сетевых насосов следует соответственно уменьшать.

Пункт 10.14 — Глава 10 Гидравлический режим

Подачу рабочих насосов следует принимать:
 а) сетевых и подкачивающих насосов для закрытых систем теплоснабжения в отопительный период – по суммарному расчётному расходу воды, который определяют по формуле (А.9) приложения А.
 б) сетевых и подкачивающих насосов на подающих трубопроводах тепловых сетей для открытых систем теплоснабжения в отопительный период – по суммарному расчётному расходу воды, определённому в соответствии с формулой (А.12) при k = 1,4; подкачивающих насосов на обратных трубопроводах – в соответствии с формулой (А.9) приложения А при k=0,6;
 в) сетевых и подкачивающих насосов для закрытых и открытых систем теплоснабжения в неотопительный период – по максимальному расходу воды на горячее водоснабжение в неотопительный период – в соответствии с формулой (А.11) приложения А.
При расчёте продуктивности сетевых насосов в открытых системах теплоснабжения от ТЭЦ следует проверять необходимость учёта дополнительного расхода воды для вакуумных деаэраторов.

Пункт 10.17 — Глава 10 Гидравлический режим

Напор смесительных насосов (на перемычке) следует определять по наибольшему перепаду давления между подающим и обратным трубопроводами.

Пункт 10.18 — Глава 10 Гидравлический режим

При определении напора сетевых насосов перепад давления на вводе двухтрубных водяных тепловых сетей в здание следует принимать равным расчётным потерям давления на вводе в тепловой пункт и местной системе с коэффициентом 1,5 но не менее 0,2МПа.
Рекомендуется избыточное давление снижать в тепловых пунктах.

Пункт 10.19 — Глава 10 Гидравлический режим

Количество насосов следует принимать:

 сетевых – не менее двух, один из которых резервный; резервный насос устанавливают независимо от количества рабочих насосов.
 подкачивающих и смесительных (в тепловых сетях) – не менее трёх, один из которых резервный, при этом резервный насос устанавливают независимо от количества рабочих насосов.
 подпиточных – в закрытых системах теплоснабжения не менее двух, один из которых резервный, в открытых системах – не менее трёх, один из которых также резервный.
 в узлах разделения водяной тепловой сети на гидравлически изолированные зоны (пункты рассечки), допускается в закрытых системах теплоснабжения устанавливать один подпиточный насос без резерва, а в открытых системах – один рабочий и один резервный.

Количество насосов уточняется с учётом их совместной работы на тепловую сеть.

Пункт 16.5 — Глава 16 Тепловые пункты

В помещениях тепловых пунктов допускается расположение оборудования санитарно-технических систем зданий и сооружений.
В тепловых пунктах, встроенных в жилые здания, следует устанавливать насосы только с допустимым (низким) уровнем шума.

Пункт 16.7.6 — Раздел 16.7 Схемы присоединения потребителей к тепловой сети — Глава 16 Тепловые пункты

Защиту насосной группы теплового пункта от воздействия переменного гидравлического режима системы отопления следует осуществлять путём автоматического перепуска теплоносителя после насоса или использованием автоматически регулируемых циркуляционных насосов.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.
Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Пункт 17.1 — Глава 17 Электроснабжение и система управления

Электроснабжение тепловых сетей следует выполнять в соответствии с Правилами устройства электроустановок и НПАОП 0.00-1.32-01.
Электроприёмники тепловых сетей по надёжности электроснабжения следует предусматривать:
 – I категории – подкачивающие насосы тепловых сетей диаметром труб более 500мм и дренажные насосы дюкеров, диспетчерские пункты;
 – II категории – запорная и регулирующая арматура при телеуправлении, подкачивающие, смесительные и циркуляционные насосы тепловых сетей диаметром труб менее 500мм и систем отопления и вентиляции в тепловых пунктах, насосы для опорожнения и опустошения баков-аккумуляторов для подпитки тепловой сети в открытых системах теплоснабжения, подпиточные насосы в узлах рассечки;
 – III категории – остальные электроприёмники.

Пункт 17.8 — Глава 17 Электроснабжение и система управления

Автоматизация смесительных насосов должна обеспечивать заданный коэффициент смешения и защиту тепловой сети после смесительных насосов от повышения температуры воды от заданной при остановке насосов.

Пункт 17.9 — Глава 17 Электроснабжение и система управления

Насосные станции следует оборудовать комплектом показывающих и регистрирующих устройств (включая измерение расхода воды), которые устанавливают по месту или на щите управления сигнализацией состояния и неисправностей оборудования на щите управления.

Пункт 17.13 — Глава 17 Электроснабжение и система управления

Автоматизация теплового пункта должна обеспечивать:
 – регулирование расхода тепловой энергии в системе отопления и ограничение максимального расхода сетевой воды у потребителя;
 – заданную температуру воды в системе горячего водоснабжения;
 – поддержание статического давления в системах потребителей теплоты при их независимом присоединении;
 – заданное давление в обратном трубопроводе или необходимый перепад давлений воды в подающем и обратном трубопроводах тепловых сетей;
 – защиту систем теплопотребления от повышенного давления и температуры воды в случаях появления опасности превышения допустимых граничных параметров;
 – включение резервного насоса при отключении рабочего;
 – прекращение подачи воды в бак-аккумулятор при достижении верхнего уровня воды в баке и разбора воды из бака при достижении нижнего уровня;
 другие мероприятия повышающие эффективность работы оборудования.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 12.3 — Глава 12 Насосные установки

Насосные установки, подающие воду на хозяйственно-питьевые, противопожарные и циркуляционные нужды, следует, как правило, располагать в помещениях тепловых пунктов, бойлерных и котельных.

Пункт 12.4 — Глава 12 Насосные установки

Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечания:
 1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
 2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах. При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением”. При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
 3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Пункт 12.11 — Глава 12 Насосные установки

В централизованных системах горячего водоснабжения при недостаточном давлении воды в городском водопроводе в ночные часы в качестве дополнительных повысительных насосов надлежит использовать циркуляционные насосы, устанавливаемые на подающем трубопроводе.

Пункт 12.14 — Глава 12 Насосные установки

Повысительно-циркуляционный насос следует подбирать по расчетному расходу горячей воды, определяемому согласно п. 8.1.

Пункт 12.15 — Глава 12 Насосные установки

Проектирование насосных установок и определение числа резервных агрегатов следует выполнять согласно СНиП 2.04.02-84 с учетом параллельной или последовательной работы насосов в каждой ступени.

Пункт 12.16 — Глава 12 Насосные установки

На напорной линии у каждого насоса следует предусматривать обратный клапан, задвижку и манометр, а на всасывающей — установку задвижки и манометра.
При работе насоса без подпора на всасывающей линии задвижку устанавливать на ней не требуется.

Пункт 12.19 — Глава 12 Насосные установки

В системах горячего водоснабжения промышленных предприятий резервный циркуляционный насос допускается не устанавливать. В зданиях и сооружениях с режимом эксплуатации в одну или две смены следует предусматривать возможность выключения циркуляционных насосов систем горячего водоснабжении. Включение циркуляционных насосов должно обеспечивать получение расчетной температуры воды у санитарных приборов к началу водоразбора.

Пункт 12.20 — Глава 12 Насосные установки

При проектировании циркуляционно-повысительных насосов необходимо предусматривать мероприятия по защите систем горячего водоснабжения от повышенных давлений в часы малого водоразбора или в его отсутствие.

Пункт 12.22 — Глава 12 Насосные установки

При дистанционном пуске пожарных насосных установок пусковые кнопки следует устанавливать в шкафах у пожарных кранов. При автоматическом и дистанционном включении пожарных насосов необходимо одновременно подать сигнал (световой и звуковой) в помещение пожарного поста или другое помещение с круглосуточным пребыванием обслуживающего персонала.

Пункт 12.24 — Глава 12 Насосные установки

Насосные установки систем холодного водоснабжения, циркуляционные и циркуляционно-повысительные насосные системы горячего водоснабжения надлежит проектировать с ручным, дистанционным или автоматическим управлением.
При автоматическом управлении повысительной насосной установкой должны предусматриваться:
 – автоматический пуск и отключение рабочих насосов в зависимости от требуемого давления в системе;
 – автоматическое включение резервного насоса при аварийном отключении рабочего насоса;
 – подача звукового или светового сигнала об аварийном отключении рабочего насоса.

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3.19 — Глава 3 Отопление

Системы водяного отопления следует проектировать, как правило, с искусственным побуждением циркуляции. Естественное побуждение допускается применять в системах квартирного отопления при отсутствии в автономном теплогенераторе встроенного малошумного насоса, а также в системе циркуляиии воды через верхнюю зону здания повышенной этажности.

СНиП II-35 Котельные установки

Пункт 9.21 — Глава 9 Вспомогательное оборудование

Выбор сетевых и подпиточных насосов для открытых и закрытых систем теплоснабжения, а также насосов для установок сбора и перекачки конденсата следует производить в соответствии со строительными нормами и правилами по проектированию тепловых сетей.

Пункт 14.2 — Глава 14 Электроснабжение и электротехнические устройства

Электроприемники котельных по надежности электроснабжения относятся к первой или второй категориям, определяемым в соответствии с ПУЭ и п. 1.12 настоящих норм и правил.
В котельных второй категории с водогрейными котлами единичной производительностью более 10 Гкал/ч электродвигатели сетевых и подпиточных насосов относятся по условиям электроснабжения к первой категории.

Пункт 14.7 — Глава 14 Электроснабжение и электротехнические устройства

Автоматическое включение резервных (АВР) насосов питательных, сетевых, подпиточных, горячего водоснабжения, подачи жидкого топлива должно предусматриваться в случаях аварийного отключения работающего насоса или при падении давления. Для котельных второй категории с паровыми котлами с давлением пара до 1,7 кгс/кв.см и водогрейными котлами с температурой воды до 115°С при наличии в котельной постоянного обслуживающего персонала АВР насосов предусматривать не следует, при этом необходимо предусматривать сигнализацию аварийного отключения насосов.

Пункт 14.8 — Глава 14 Электроснабжение и электротехнические устройства

Необходимость АВР насосов, не указанных в п. 14.7 настоящих норм и правил, определяется при проектировании в соответствии с принятой схемой технологических процессов.

Пункт 15.40 — Глава 15 Автоматизация

Для насосных установок следует предусматривать показывающие приборы для измерения:
 а) давления воды, жидкого топлива и жидких присадок во всасывающих патрубках (после запорной арматуры) и в напорных патрубках (до запорной арматуры) всех насосов;
 б) давления пара перед паровыми питательными насосами;
 в) давления пара после паровых питательных насосов (при использовании отработанного пара).

ГОСТ 17398-72 Насосы. Термины и определения
ГОСТ 10272-87 Насосы центробежные двустороннего входа. Основные параметры
ГОСТ Р 54804-2011 (ISO 9908 1993) Насосы центробежные. Технические условия
ГОСТ 22247-96 Насосы центробежные консольные для воды. Основные параметры и размеры. Требования безопасности. Методы контроля
ГОСТ Р 54806-2011 (ISO 9905 1994) Насосы центробежные. Технические требования







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

ИБП для циркуляционного насоса | Полезные статьи TEPLOCOM

09-03-2013

При выборе ИБП для циркуляционного насоса необходимо учитывать требования по качеству электропитания для данного оборудования.

Применение циркуляционных насосов в системах отопления и водоснабжения

Циркуляционные насосы используются для построения системы водоснабжения дома и системы отопления. Современные насосы позволяют эффективно организовать циркуляцию носителя в системе отопления и обеспечить принудительную подачу воды в системах водоснабжения.

Циркуляционные насосы могут устанавливаться отдельно, а могут входить в состав другого оборудования. На рисунке ниже приводятся варианты установки циркуляционных насосов в системах отопления и водоснабжения.





Конструкция циркуляционного насоса и требования к ИБП по электропитанию

Требования по электропитанию циркуляционных насосов и требования к источникам бесперебойного питания для таких насосов определяются конструкцией устройств.

Современный циркуляционный насос — это центробежный насос с водяным охлаждением электродвигателя. Такие насосы носят ещё название насосов с «мокрым ротором». В металлическом корпусе на едином валу закрепляются: электродвигатель, рабочее колесо с лопастями, ротор, подшипники скольжения, регулирующие устройства. Схематическое изображение конструкции циркуляционного насоса приводится на следующем рисунке.





Основным элементом конструкции циркуляционного насоса является электромотор. Как правило, используется высокоэффективный компактный электродвигатель.

Для нормальной работы таких двигателей необходимо обеспечить правильное электропитание. Электрический сигнал, подаваемый на обмотки электромотора, должен иметь правильный синусоидальный вид. В случае использования источников питания с модифицированным синусом происходят нарушения в работе двигателя. В этом случае электродвигатель начинает греться и гудеть. При длительной эксплуатации насоса происходит дополнительный износ подвижных частей по причине неравномерного вращения ротора двигателя.

В случае постоянно пониженного напряжения (в том числе на выходе ИБП) происходит увеличение силы тока в обмотках электромотора. Как следствие — существенный перегрев электромотора и выход его из строя. При пониженном напряжении циркуляционный насос работает в условиях повышенной нагрузки, происходит изменение в звуке работы двигателя. Очень низкое напряжение может приводить к аварийной остановке насоса и невозможности запуска насоса.

В случае повышенного напряжения (в том числе на выходе ИБП) увеличивается вероятность пробоя обмоток электродвигателя насоса. Существенное повышение напряжения приводит к перегреву насоса и выходу его из строя.

Изменение частоты подаваемого тока (в том числе на выходе ИБП для насоса) приводит к изменению скорости вращения ротора электродвигателя циркуляционного насоса. Как следствие — неравномерность подачи воды, сокращение срока службы насоса.

ИБП TEPLOCOM  для циркуляционных насосов

Инженеры компании БАСТИОН разработали большую линейку специализированных ИБП для циркуляционных насосов. Источники бесперебойного питания под торговыми марками TEPLOCOM и SKAT хорошо известны сегодня во всех регионах России.

На следующем рисунке представлены специализированные ИБП для котлов отопления, циркуляционных насосов и другого теплового и насосного оборудования.



Источники бесперебойного питания TEPLOCOM и SKAT для теплового и насосного оборудования имеют следующие отличительные черты:

  • правильная синусоидальная форма выходного сигнала ИБП, необходимая для корректной работы электродвигателей циркуляционных насосов и электронных систем управления;
  • стабилизированное напряжение на выходе источника бесперебойного питания;
  • стабилизированная частота тока выходного сигнала ИБП;
  • выраженная фазировка сигнала, необходимая для корректной работы насосного и теплового оборудования;
  • возможность работы ИБП в условиях больших пусковых токов, вызванных реактивными процессами при запуске электродвигателей насосов и другого оборудования;
  • высоконадёжная система защиты ИБП и цепи питания от импульсных и других электрических помех;
  • возможность построения систем длительного резервного питания за счет использования внешних аккумуляторных батарей необходимой ёмкости.

Более подробная информация о технических характеристиках ИБП для котлов отопления, циркуляционных насосов и другого инженерного оборудования представлена в разделе «Бесперебойное питание».

Надёжные российские источники бесперебойного питания компании БАСТИОН имеют высокое качество исполнения, современные схемотехнические решения, соответствуют требованиям российских и международных стандартов.

ИБП TEPLOCOM и SKAT обеспечат надёжное бесперебойное питание циркуляционных насосов, котлов отопления и другого инженерного оборудования вашего дома!

Читайте также по теме:

Товары из статьи


Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Циркуляционный насос для отопления, центробежный насос

Купить циркуляционный или центробежный насос?

Выбрать и заказать центробежный насос либо циркуляционный можно на сайте “Абсолют Инжиниринг”. В каталоге представлены различные модели с характеристиками. Если возникают затруднения – наши менеджеры расскажут все особенности и помогут подобрать подходящий.

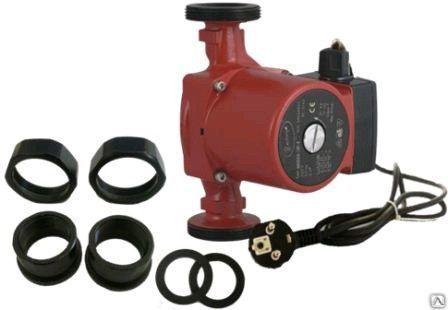

Циркуляционный насос для отопления

Циркуляционный насос для отопления предназначен для принудительного перемещения жидкости по системе. Существуют следующие виды – система с естественной и принудительной циркуляцией теплоносителя. Если в первом случае теплоноситель движется по законам физики, то в системе с принудительной циркуляцией используется циркуляционный насос. Как правило, для частного домостроения стараются купить циркуляционный насос с мокрым ротором. Он может иметь трехскоростную систему управления (где управление насосом происходит в ручную), а может комплектоваться частотным преобразователем и иметь множество режимов регуляции. Циркуляционный насос для отопления, точнее его корпус изготавливается из чугуна, а рабочее колесо из композитных материалов, чугуна и др. материалов. Для сокращения теплопотерь современные модели комплектуются теплоизоляционными кожухами.

Если решили купить циркуляционный насос для отопления – рассмотрите следующие варианты:

Трехскоростной циркуляционный VA насос с катафорезным покрытием Электронные циркуляционные насосы EVOSTA используются в системах отопления, вентиляции и кондиционирования воздуха в жилых зданиях

Так же насос с мокрым ротором может изготавливаться в корпусе из бронзы или нержавеющей стали и применяться для ГВС.

Циркуляционный насос EVOSTA SAN для бытовых систем горячего водоснабжения Циркуляционный насос EVOPLUS SAN для систем горячего водоснабжения

На объектах, где необходима бесперебойная работа системы теплоснабжения (таких как больницы, детские сады, жилые дома) используются сдвоенные циркуляционные насосы. Они могут работать в режимах «основной-резервный», а так же в режиме параллельной работы двух насосов.

Сдвоенный циркуляционный насос с мокрым ротором EVOPLUS D Сдвоенный циркуляционный насос EVOPLUS D в составе теплового пункта.

На муниципальных котельных и ТЭЦ в качестве циркуляционных могут использоваться консольные, консольно-моноблочные насосы, а так же насосы «ин-лайн» (имеются сдвоенные модели). Их производительность может доходить до 2000 м³/ч, а напор достигать до 500 м. Данные насосы могут комплектоваться частотными преобразователями и различными датчиками управления.

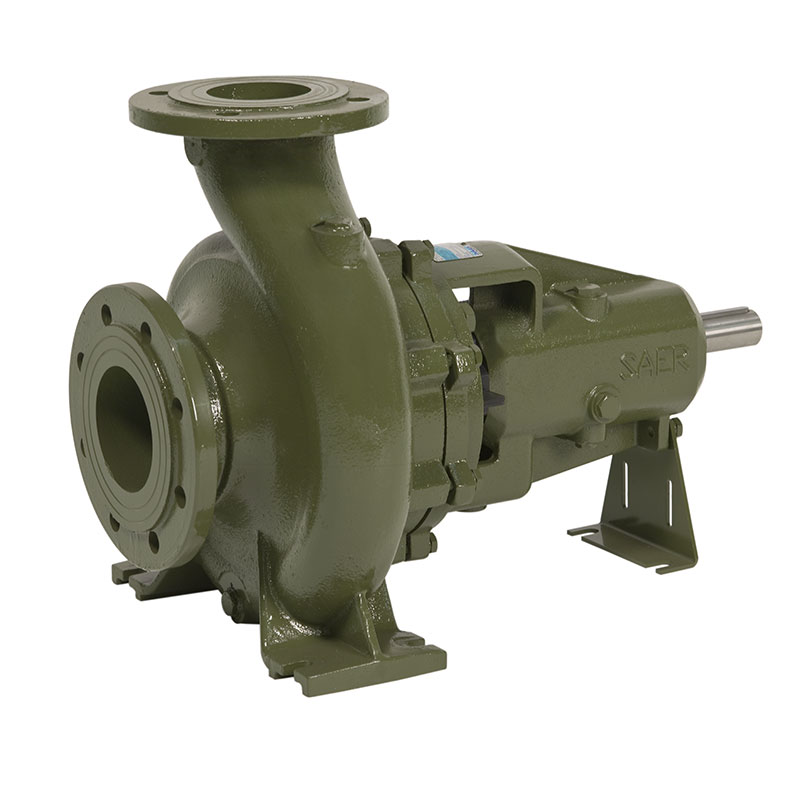

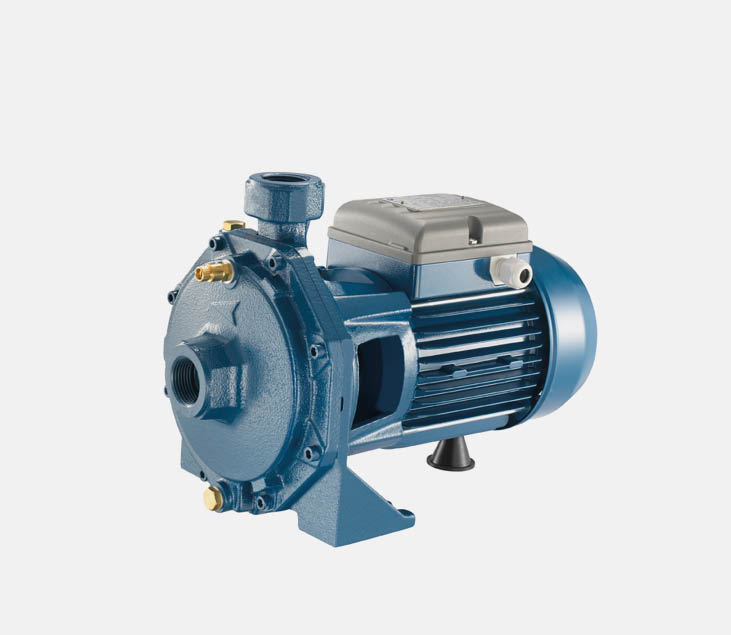

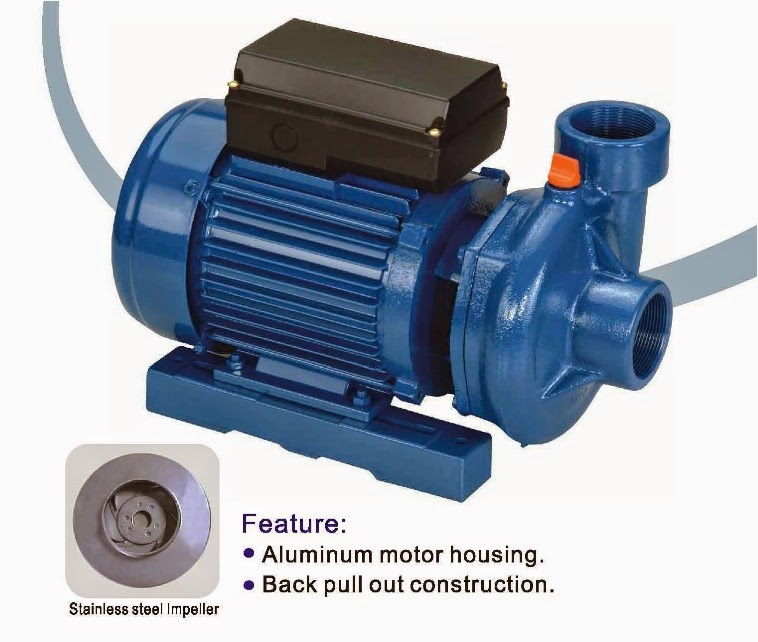

Центробежный насос

Это лопастной насос в котором непрерывающимся потоком может идти движение как жидкостей, так и газов. Перемещение осуществляется за счет взаимодействия потока с подвижными лопастями ротора и неподвижными лопастями корпуса. Движение происходит благодаря центробежной силе и протекает перпендикулярно оси вращения ротора.

Существует много разновидностей центробежных насосов. Они могут быть одноступенчатыми и многоступенчатыми, горизонтальными и вертикальными, низкого и высокого давления, спиральными и лопаточными, поверхностными и глубинными и т.д.

Необходимо купить центробежный насос в Минске? Специалисты компании “Абсолют Инжиниринг” готовы оказать консультацию и помощь в подборе наиболее подходящего варианта для вашей системы. На складе нашей компании имеется более четырехсот единиц насосов.

Смотрите также: кондиционирование воздуха.

Циркуляционные насосы. Циркуляционные насосы для отопления

Циркулярный насос для системы отопления – оборудование необходимое для большинства домов больших размеров, площадь которых более 100 кв.м. Необходимость его приобретения возникает в тех случаях, когда велико гидравлическое сопротивление системы отопления, в результате чего не осуществляется равномерная доставка тепла к радиаторам, вследствие, чего, в жилище не поддерживается нужный температурный режим. С успехом циркуляционный насос используется и в ряде других случаев, к примеру, с его помощью можно выбрать удобное место для расположения котла, регулировать скорость нагрева помещения или же в целях экономии прокладывать трубы меньшего диаметра. Подбор циркуляционного насоса для системы отопления задача весьма серьезная, подходить к ней нужно ответственно. Перед установкой нового оборудования необходимо ознакомиться с главными техническими характеристиками оборудования, а таковыми являются напор и производительность. Исходя из логики, для дома большей площадью соответственно нужен и насос большей производительности. Производительность измеряется в литрах (кубометрах) в час. Таким образом, объем воды прогоняемый насосом за час должен быть равен трем объемам системы отопления. Исходя из вопросов целесообразности, лучше покупать насос с большим запасом производительности, который составит где-то порядка 10-20%.

Оборудование не будет загружено в полную мощь, следовательно, и прослужит дольше. Это также станет своеобразной страховкой на случай перебоев с теплом в зимнюю стужу. Напор – еще одна немаловажная характеристика насоса. Ведь именно под напором вода должна преодолеть многочисленные изгибы отопительной системы, поступать во все отдаленные участки отапливаемого помещения, подняться на определенную высоту. Расчетная производительность при этом должна сохраняться. Применение циркуляционных насосов достаточно широко. Они с успехом используются как для традиционных отопительных систем, так и для устройства популярных сегодня полов с подогревом, здесь конечно требуется насос большей мощности. Как подобрать циркуляционный насос для отопления, чтобы не доставлял он хозяину дома лишних хлопот. Основные технические параметры определены. Остается побеспокоиться о деталях не столь существенных, но все же важных при эксплуатации насоса.

Первое на что нужно обратить внимание при покупке оборудования это тип самого теплоносителя. Будет ли это вода или антифриз. Следует так же поинтересоваться уровнем шума производимого при работе насоса. В циркуляционных насосах, разработанных по современной технологии – технологии «мокрого ротора» – он равен практически нулю. Достигается это путем смазки ходовых частей протекающей жидкостью. Планируя установить циркуляционный насос, многие домовладельцы, вполне резонно опасаются поступления больших счетов на оплату за электроэнергию, ведь в зимний период насос работает практически без перерывов. Поэтому при выборе оборудования необходимо обращать на величину его энергопотребления. Впрочем, и здесь прогресс не стоит на месте, в частности, на сегодняшний день существуют современные модели циркуляционных насосов, которые потребляют энергии даже меньше чем привычная всем лампочка. Проблему энергосбережения можно к тому же решить, используя автоматическое регулирование отопительной системы. Как, к примеру, это делается в системах, столь популярного сегодня «умного дома», где насос автоматически отключается, если температура теплоносителя достигает определенного уровня, и включается, когда температура становится ниже положенного. Постоянный контроль над температурой воды осуществляет специальный датчик, установленный на «обратке». Все вышеперечисленные параметры следует учитывать, приобретая насос, и тогда он исправно прослужит не один год, к тому же срок эксплуатации циркуляционного насоса достигает 10 лет. А в доме всегда, даже в самые лютые зимние морозы будет тепло и уютно.

Циркуляционные насосы – один из базовых частей конструкции отопления, горячего водоснабжения и кондиционирования воздуха. Электронасос снабжает сомкнутую структуру постоянным движением, что обеспечивает постоянную выработку тепла в конструкции отопления. Необходимо отметить, что благодаря электронасосу температура остается неизменной всё время его использования. Необходимо отметить, что электронасосы достаточно просты в эксплуатации, надежны, они не занимают много пространства и достаточно экономичны.

Циркуляционные насосы в основном применяются в системах горячего водоснабжения, отопления, охлаждения, в системах кондиционирования воздуха и ярким примером послужат современные теплые полы.

В большинстве случаев, не крупные электронасосы фиксируют в трубопровод. Для снабжения теплом частные дома обычно используют такую разновидность электронасосов, как насос с “мокрым ротором”. Они являются достаточно надежными и практически не издают шумов, все благодаря жидкости, которая находится в самом насосе и гарантирует своевременное охлаждение и смазку насоса.

В современных частных домах размер площади, которых превышает 100 кв.м. в основном используют открытые системы отопления. Работа такой системы следующая: при нагревании теплоноситель поднимается и далее направляется по кругу по системе, таким образом, воздух нагревается и становится тепло. В больших домах основной задачей электронасоса является обеспечение всех радиаторов горячим потоком, это происходит благодаря постоянному и достаточно быстрому кругообороту горячей жидкости в системе отопления. Следует отметить, что только профессионал может сделать верный выбор циркуляционного насоса, принимая во внимание, какая отопительная система установлена в вашем доме. В специализированном магазине вам наверняка предложат автоматический насос. Сущность такого насоса состоит в выборе необходимого режима отопления автоматически, как и обычный насос, его эксплуатация надежна, не потребляет большое количество энергии и не создает шума. На сегодняшний день спрос у покупателей на автоматические циркуляционные насосы заметно возрос. Долговечность циркуляционных насосов зависит от качества его изготовления, в целом срок его эксплуатации не менее 10 лет. Для того, чтобы быть уверенным в долголетии насоса достаточно следовать некоторым правилам, а именно: правильно выбрать и установить насос, для использования циркуляционного насоса необходимо использовать специальную волу в системе отопления, не допускать “завоздушивания” системы.

Циркуляционный насос | КСБ

Циркуляционные насосы – это центробежные насосы, предназначенные для создания принудительной циркуляции в замкнутой системе. Примерами являются системы отопления для горячей воды (см. Циркуляционный насос) или высокотемпературной горячей воды с температурами выше 120 ° C (см. Насос горячей воды), системы теплопередачи (см. Теплопередающий насос), котлы с принудительной циркуляцией (см. рис. Циркуляционный насос ) и реакторные контуры (см. Реакторный насос). Они также используются в открытых системах (например,г. системы фильтрации бассейнов). См. Рис. 1 Циркуляционный насос

Конструкция циркуляционного насоса часто определяется часто высокой температурой перекачиваемой жидкости и относительно низким напором (по отношению к давлению в системе), который соответствует потерям напора (см. Потеря давления) в циркуляционной системе. В замкнутых насосных контурах используются разные типы циркуляционных насосов
: циркуляционные насосы с уплотнением вала или без него, а также специальные исполнения.

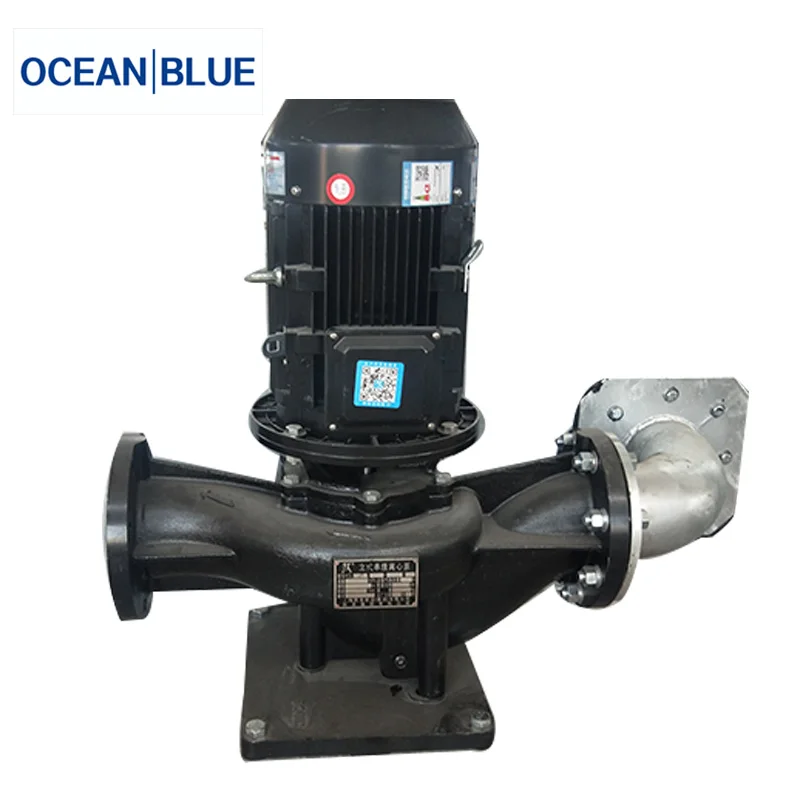

Циркуляционный насос с уплотнением вала

Циркуляционные насосы с уплотнением вала часто представляют собой горизонтальные насосы с приводом от электродвигателей (см. Привод) или паровых турбин.Валы их насосов защищены от полного давления закрытой системы охлаждаемыми сальниками или механическими уплотнениями. Упорный подшипник (см. Подшипник качения) должен быть особенно прочным, чтобы выдерживать высокое статическое осевое усилие. См. Рис. 2 Циркуляционный насос

Этот тип насоса обычно является экономичным решением для системного давления до 100 бар. Для более высоких давлений в системе используются циркуляционные насосы без уплотнения вала.

Циркуляционный насос без уплотнения вала

Циркуляционные насосы без уплотнения также называются циркуляционными насосами с мокрым ротором.Часто это вертикальные насосы, приводимые в движение двигателями с мокрым ротором с баком или без него (см. Герметичный моторный насос). См. Рис. 3 Циркуляционный насос

Насос и электродвигатель заключены в общий герметичный корпус с тепловым барьером между насосной и моторной секциями. Тепловой барьер, который может быть активным или пассивным, позволяет насосному агрегату работать с жидкостями с температурами до 420 ° C.

Подшипники (см. Подшипник скольжения) смазываются перекачиваемой жидкостью.Давление в системе практически не ограничено. Полностью герметичная конструкция делает эти насосы пригодными для работы с опасными или ценными жидкостями.

Специальные конструкции циркуляционных насосов

Циркуляционные насосы также могут быть специально разработаны для конкретных применений:

  • Со специальными рабочими колесами для смесей или суспензий жидкость / газ
  • С системами уплотнения, включающими газовую подушку или отвечающими другим специальным требованиям ядерного реактора технология
  • С нагревательными приборами для быстро затвердевающих жидкостей
  • С защитной футеровкой, предотвращающей эрозию
  • Взрывозащищенные конструкции (см. Взрывозащита)

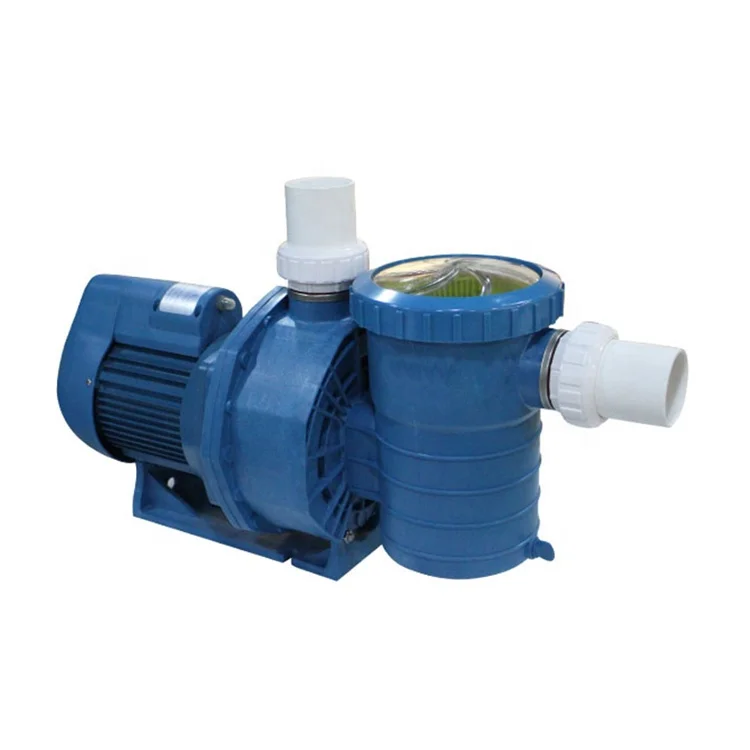

Инжир.1 Циркуляционный насос: самовсасывающий циркуляционный насос из пластика для систем фильтрации плавательных бассейнов.

Рис.2 Циркуляционный насос: Горизонтальный насос с охлаждаемым уплотнением вала для котельных установок с принудительной циркуляцией

Рис. 3 Циркуляционный насос: вертикальный насос, циркуляционный насос с мокрым ротором и тепловым барьером для паровых электростанций.

Почему вам следует использовать циркуляционные насосы в параллельной и последовательной центробежной перекачке

Использование циркуляционных насосов в параллельной или последовательной конфигурации может дать много экономических и эксплуатационных преимуществ по сравнению с использованием одного большого насоса для обеспечения потребностей системы в перекачке.

Использование комбинации рядных насосов вместо насосов, установленных на основании для выполнения требований по перекачке, устраняет необходимость в установочных площадках насоса, заливке раствора и центрировании валов. Площадь помещения с оборудованием можно использовать для чего-то еще. Стоимость установки двух недорогих серийных насосов будет меньше, чем стоимость установки одного большого насоса, установленного на основании, и может обеспечить резервную защиту без дополнительных затрат.

Часто проектировщик указывает два насоса, каждый из которых способен выдерживать всю нагрузку.В некоторых случаях это может быть необходимо, но во многих случаях стоимость обеспечения полной резервной емкости непомерно высока. В большинстве случаев параллельная или последовательная перекачка может обеспечить от 70 до 90 процентов производительности системы без увеличения затрат!

Базовая установка с параллельной перекачкой показана на Рисунок 1 .

Рисунок 1.

Общий поток системы делится на два параллельных пути. Обратные клапаны предотвращают короткое замыкание потока, особенно если работает только один насос.Поскольку почти все установки параллельных насосов представляют собой идентичные насосы, каждый насос перекачивает ровно половину общего расхода. Каждый насос будет создавать одинаковый напор. Каждый насос будет работать в одной и той же точке кривой своего насоса. Короче говоря, когда оба насоса работают, каждый насос обеспечивает половину общего расхода на общем напоре системы.

Проектировщик параллельной насосной системы должен проанализировать систему, построив график кривой насоса, поскольку он фактически будет существовать в системе.(Процесс построения такого графика выходит за рамки этого обсуждения.) Такое построение выполняется по многим причинам, и одна из этих причин заключается в анализе одного из основных преимуществ параллельной перекачки – защиты от резервирования.

Если один из насосов выйдет из строя, другой насос должен обеспечивать достаточный поток для удовлетворения потребности системы, за исключением наихудшей погоды.

Важно помнить, что если один насос выходит из строя, расход от одного работающего насоса фактически увеличивается по сравнению с расходом, который насос подавал, когда работали оба насоса.Напор, создаваемый работающим насосом, уменьшится, и для системы будет установлен новый расход.

Это очень важно, потому что двигатель центробежного насоса потребляет больше тока при увеличении скорости потока через насос. Таким образом, потребность в мощности двигателя в лошадиных силах выше для работы с одним насосом. Двигатель должен быть рассчитан на условия, которые будут существовать при работе только одного насоса, в противном случае двигатель может перегрузиться и выйти из строя.

Обычно это не проблема в системах, в которых используются небольшие насосы в линию.Прямые насосы обычно имеют двигатели «без перегрузки». Это означает, что двигатель достаточно большой, чтобы работать в любых условиях на кривой насоса без перегрузки.

Однако большинство насосов, устанавливаемых на основании, предлагается с двигателями различной мощности и типоразмеров рабочего колеса. Правильный размер двигателя и выбор крыльчатки очень важны для соответствия различным условиям эксплуатации системы. Например:

Для системы требуется 120 галлонов в минуту при 35-футовом HD. Принято решение использовать два параллельно установленных насоса вместо одного большого насоса, установленного на основании.Каждый насос обеспечит половину общей скорости потока при проектном напоре, 60 галлонов в минуту при 35 FT HD.

Затем строится график параллельной кривой насоса. Следующим шагом является определение скорости потока, которую обеспечит один насос, если он будет работать в одиночку. Это будет пересечение кривой одиночного насоса с кривой системы, построенной ранее. Например, один насос будет подавать 90 галлонов в минуту при 20 FT HD при работе в одиночку. Обратите внимание, что 90 галлонов в минуту составляет 75% от общего расхода. Семьдесят пять процентов резервной емкости получают без увеличения стоимости! Затем убедитесь, что двигатель не будет перегружен при скорости потока одного насоса 90 галлонов в минуту.(Поскольку это были линейные насосы, двигатели, вероятно, не работали бы с перегрузкой, подходящими для всех условий перекачивания.)

Теоретически не существует ограничений на количество насосов, которые можно подключать параллельно. Чем больше насосов подключено параллельно, тем больший процент резервирования можно получить, но, конечно, стоимость будет иметь значение.

Перекачивание серии

имеет многие из тех же преимуществ, что и параллельное перекачивание. Опять же, последовательная перекачка может позволить использовать недорогие линейные насосы вместо дорогостоящих насосов, устанавливаемых на основании.

Базовая установка последовательных насосов может быть такой, как в , рис. 2, , но чаще с трубопроводом, как в

.

Рисунок 3 .

Рисунок 2.

Рисунок 3.

При подключении трубопроводов, как показано на Рисунке 3, любой насос может быть удален из системы для облегчения обслуживания.

При последовательной перекачке системы каждый насос перекачивает весь поток системы. Каждый насос обеспечивает полный расчетный расход при половине требуемого напора.

Как и при параллельной перекачке, необходимо построить график последовательной откачки. Это дает представление о различных условиях перекачки.

Последовательное включение насосов увеличивает наклон общей характеристики насоса. Серийные насосные системы подходят для использования там, где требуется высокий напор.

Когда происходит перекачка в режиме ожидания (работает один насос), расход уменьшается. Это в точности обратное параллельной перекачке. Требования к мощности двигателя уменьшатся. При работе с одним насосом в системе с последовательным насосом нет опасности выгорания двигателя (рядного или установленного на основании).Наибольшая нагрузка будет существовать, когда оба насоса работают, поэтому требования к мощности насоса должны быть удовлетворены, когда оба работают.

Другой пример иллюстрирует последовательную откачку:

Системные требования:

  • 75 галлонов в минуту при 40 футах HD
  • Два продольных насоса
  • Каждый насос должен подавать 75 галлонов в минуту при высоте 20 футов

После построения графиков системы и насосов было обнаружено, что один работающий насос обеспечивает производительность 58 галлонов в минуту при 24 футах на высокой высоте, что составляет около 77% производительности системы в режиме ожидания.

Резервная мощность получена без увеличения стоимости!

Теоретических ограничений на количество насосов, которые можно запускать последовательно, не существует.

На более крупных установках, где предусмотрены условия для будущего расширения или где требуется относительно низкая скорость потока для нагрева и высокая скорость потока для охлаждения охлажденной водой, будет использоваться комбинация последовательной и параллельной откачки. Типичная установка может быть такой, как на Рисунок 4 .

Рисунок 4.

На рис. 4 показаны две параллельные группы с двумя последовательно включенными насосами на каждую группу. Графики и графики должны быть составлены для всех возможных рабочих точек. Четыре рабочие точки включают следующее: одиночный насос, два насоса, включенные последовательно, два насоса, включенные параллельно, и две параллельные группы из двух насосов, включенных последовательно.

Если на Рисунке 4 представлена ​​система с расходом около 1700 галлонов в минуту при 110 футовом HD, с правильным управлением, такой тип конструкции обеспечит значительную экономию средств. Необходимо запускать только те насосы, которые необходимы для поддержания адекватных скоростей.Например, в расчетных условиях может потребоваться 50 л.с. Большую часть времени система будет работать в гораздо меньших, чем проектные условия, и, вероятно, 15 л.с. удовлетворит большинству требований.

Благодаря параллельному, последовательному и сочетанию параллельной и последовательной откачки разработчик системы имеет максимальную гибкость при разработке максимальной и рентабельной насосной системы для любой ситуации с центробежным насосом.

Для тех, кто заинтересован в построении кривых насосов, обращайтесь: ITT Corporation, Отдел обучения и обучения работе с жидкостями., 8200 North Austin Ave, Morton Grove, IL 60053. Спросите бюллетень № TEH-1065 и руководство по эксплуатации центробежного насоса № 3100.

Знаете ли вы разницу между насосом и циркулятором?

Они выглядят одинаково, и оба создают перепад давления для перемещения жидкостей, но разница становится очевидной, когда вы смотрите на приложение.

Когда оборудование используется для физического «подъема» воды для противодействия действующему атмосферному давлению, оно называется «насосом». Ярким примером является погружной скважинный насос, который поднимает воду из-под земли и перемещает ее по трубам к месту ее конечного использования.Когда он достигает ирригационной системы, в нем должно быть достаточное давление для работы ирригационной системы.

Циркуляционный насос используется для перемещения воды в гидравлической системе отопления или охлаждения. Циркуляционные насосы при использовании в гидравлических системах обычно представляют собой центробежные насосы с электрическим приводом.

Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение трубопроводной системы (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией).

Циркуляционный насос чаще всего используется для подачи горячей воды для бытового потребления, так что кран подает горячую воду сразу по запросу или (для большей экономии энергии) через короткое время после запроса пользователя на горячую воду.

В регионах, где вопросы водосбережения приобретают все большее значение в связи с быстрым ростом и урбанизацией населения, местные органы водоснабжения предлагают скидки домовладельцам и строителям, которые устанавливают циркуляционный насос для экономии воды.

Технологические достижения в отрасли теперь включают таймеры для ограничения операций в определенные часы дня, чтобы сократить потери энергии за счет работы только тогда, когда люди, скорее всего, будут использовать горячую воду.

Дополнительные достижения в области технологии включают блоки, которые циклически включаются и выключаются для поддержания температуры горячей воды по сравнению с постоянно работающим оборудованием, которое потребляет больше электроэнергии.

В IER Services мы поставляем и обслуживаем насосное оборудование для любой работы и области применения. У нас есть полностью оборудованная ремонтная мастерская с большим запасом запчастей для сокращения времени простоя. Позвоните нам, чтобы узнать о решениях по продаже и ремонту коммерческих насосов. 614.298.1600.

Циркуляционные насосы | Найдите информацию и получите расценки на PumpScout

Что такое циркуляционный насос?

Насос, предназначенный для циркуляции жидкости в замкнутой системе.Замкнутая система – это система, работающая в замкнутом контуре, при этом нагнетательная линия насоса в конечном итоге возвращается к всасывающей линии насоса, часто даже не подвергаясь воздействию атмосферного давления. Обычно они считаются центробежными насосами, хотя есть также несколько типов, в которых используется технология прямого вытеснения.

Как они работают?

Циркуляционные насосы чаще всего бывают одноступенчатыми. Насос работает как любой центробежный насос, при этом вращающееся рабочее колесо увеличивает скорость жидкости, когда жидкость проходит вдоль лопастей рабочего колеса.Затем текучая среда с высокой скоростью преобразуется в текучую среду высокого давления в диффузионной части корпуса насоса. Наиболее распространенная конструкция корпуса циркуляционного насоса – вертикальный рядный. Меньшие версии, такие как те, которые используются в системах водяного отопления жилых домов и небольших коммерческих зданий, имеют центробежный мокрый ротор и конструкцию с замкнутой муфтой, исключающую механическое уплотнение. В версиях с более высоким расходом используются вертикальные линейные насосы, но с торцевыми уплотнениями.

Когда циркуляционный насос используется в полностью закрытой системе, т.е.е. в системе, где текучая среда никогда не достигает атмосферного давления, а работает в полностью замкнутом контуре, система обычно должна включать расширительный бак. Это закрытый резервуар, который присоединяется к всасывающей линии насоса. В середине резервуара есть диафрагма, при этом объем над диафрагмой заполнен воздухом под небольшим давлением. Поскольку жидкость циркулирует в замкнутом контуре, она часто нагревается или охлаждается (в зависимости от применения), что приводит к расширению или сжатию жидкости.Воздушное пространство над диафрагмой в расширительном баке регулирует свой объем, чтобы приспособиться к расширению и сжатию воды. Если бы не было расширительного бака, трубы могли бы находиться под избыточным давлением и лопнуть из-за расширения воды в замкнутой системе.

Где используются циркуляционные насосы?

Они обычно используются в системах водяного отопления и охлаждения, а также в приложениях, где требуется регулярное добавление химикатов в жидкость, например, в насосах для бассейнов и спа. Насосы, используемые для циркуляции воды в пруду или резервуаре, также квалифицируются как циркуляционные насосы.

В системе водяного отопления вода, нагретая котлом, циркулирует по трубам во все комнаты в здании, часто с использованием радиаторов для обогрева помещений. Затем вода возвращается к источнику и отправляется обратно через бойлер с помощью насоса. В большинстве систем насос включается и выключается автоматически термостатом здания.

Для других типов процесс намного проще. Например, насос плавательного бассейна, вода обычно циркулирует в течение часа или около того каждые 24 часа, поэтому размер и мощность насоса зависят от объема бассейна.Насос для бассейна также является примером типа циркуляционного насоса, который подмешивает химическое вещество – в данном случае хлор – в жидкость по мере ее циркуляции. Насос также перемещает воду в бассейне через нагреватель, нагревая ее по мере ее циркуляции.

Другие связанные типы насосов включают : подкачивающие насосы, питательные насосы для котлов, насосы подъемных станций.

Нравится то, что вы читаете?

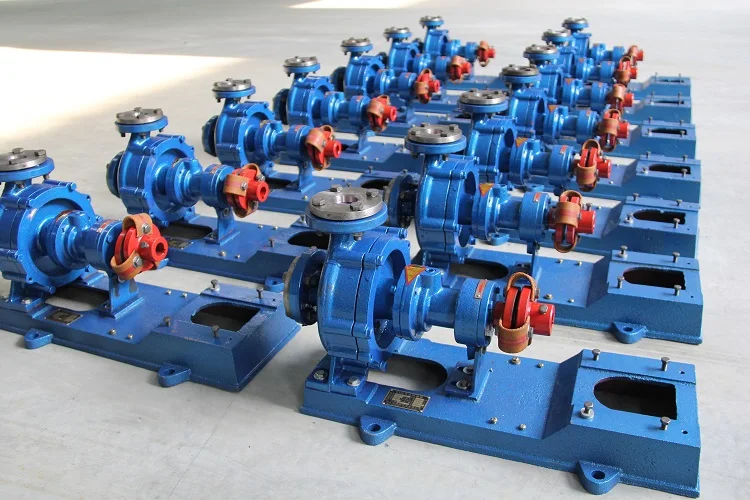

самый продаваемый центробежный насос высокого давления для горячей воды

KunShan Aoweili Pumps Manufacturering Co., Ltd основана в 2016 году, расположена в городе Куньшань, провинция Цзянсу. Наша компания является профессиональным производителем, специализирующимся на исследованиях, разработках, производстве и маркетинге в области насосов. Aulank имеет профессиональную команду R&D, команду маркетинга, команду опытных производителей и команду QC. Наша компания завоевала благосклонность и доверие клиентов благодаря высокому качеству продукции и отличному обслуживанию.

Aulank специализируется на производстве высокотемпературных насосов для горячей воды и горячего масла, сверхтемпературных насосов муфты, циркуляционных насосов холодной воды и других насосов оборудования для регулирования температуры жидкости.Насос имеет прекрасный внешний вид, небольшой объем, отличную термостойкость, небольшую вибрацию, малошумный. Насосы широко используются в контроллерах температуры пресс-форм, машинах для экструзии резины, стерилизационном оборудовании, системах масляных резервуаров с постоянной температурой и другом оборудовании. Наши насосы используются в пластиковой, резиновой, фотоэлектрической, станкостроительной, автомобильной, кожевенной, пищевой, нефтяной, медицинской, химической и других отраслях.

Aulank придерживается бизнес-философии «клиент прежде всего, двигаться вперед», чтобы создать ценность для клиентов как нашу цель.Мы настаиваем на ключевой ценности «Инновации, качество, сервис, сплоченность, профессия», чтобы изучить зарубежные передовые технологии для разработки безуплотненных вертикальных вихревых насосов, однофазных высокотемпературных вихревых насосов, взрывобезопасных высокотемпературных насосов, шунтов из нержавеющей стали и других новых продуктов. .

Заглядывая в будущее, Aulank будет продолжать поддерживать и развивать прекрасные традиции предприятия, в соответствии с нашей политикой управления «качество во-первых, репутация во-первых, прежде всего клиенты», настаивая на нашей цели «создание ценности для клиентов», улучшение после- система обслуживания продаж, предоставить схему технического решения в соответствии с проблемами заказчика.Мы будем поставлять лучшие продукты и услуги.
Добро пожаловать новым и старым клиентам!

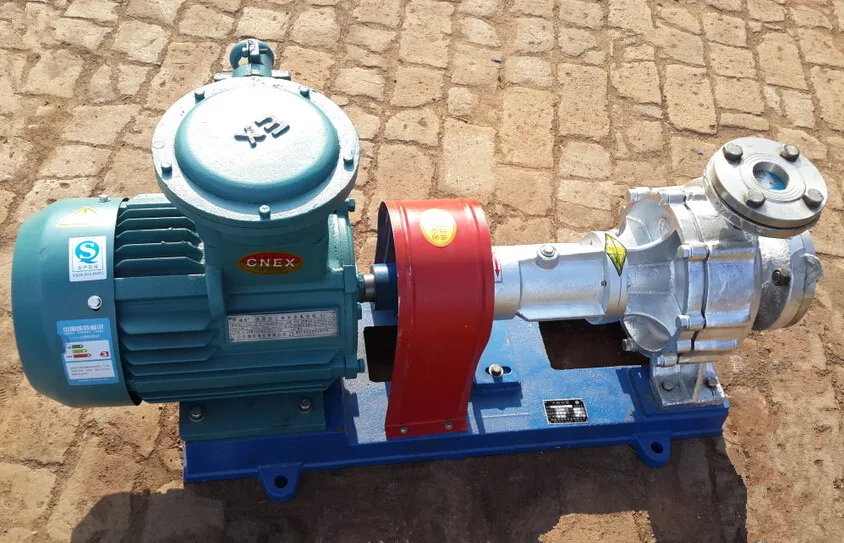

Циркуляционный центробежный насос с магнитной кислотой

Котировки в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Циркуляционный центробежный насос с магнитной кислотой

Описание продукта и характеристики

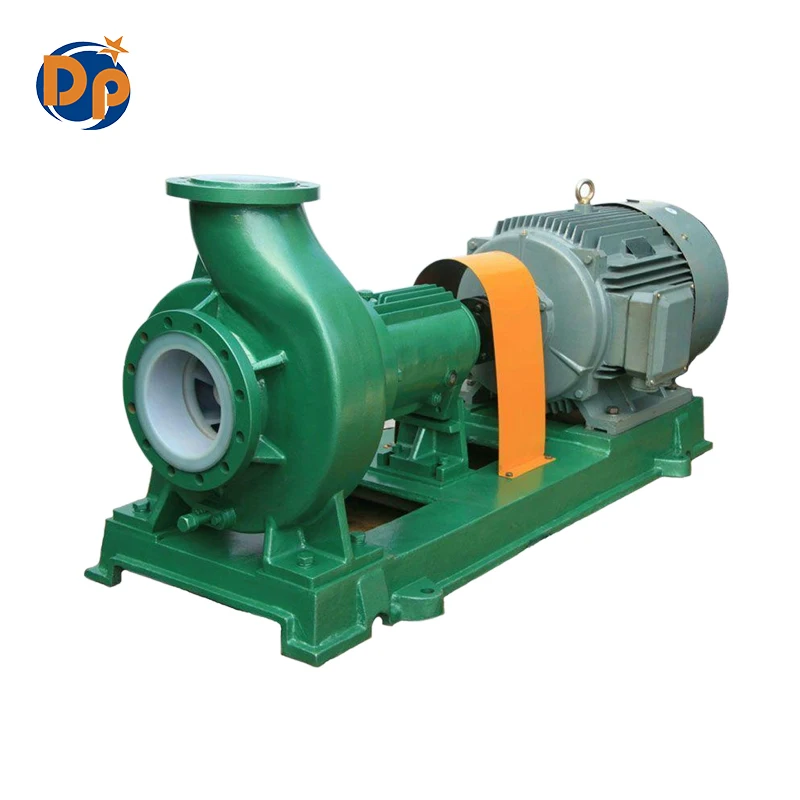

Насос с торцевым всасыванием серии G5 IH представляет собой новое поколение традиционных насосов типа IH.Оба имеют одинаковые характеристики и установочные размеры. Он соответствует стандартам ISO24256, ISO2858, GB5662-85. Осевой всасывающий центробежный насос (16 бар) – отметка, характеристики и размеры.

Основываясь на конструкции внешнего вида подвески насоса XA, насос G5 IH снабжен ребрами жесткости на корпусе, что обеспечивает красивый внешний вид, безопасную и надежную работу и длительный срок службы.

Подвесная часть насоса G5 IH: четыре вида подвески, универсальные, перекрывающие и пересекающие всю линию, что обеспечивает более быструю доставку и меньшие складские запасы.

Режим уплотнения вала насоса G5 IH: включая сальниковое уплотнение, несбалансированное механическое уплотнение с одинарной торцевой поверхностью, сбалансированное механическое уплотнение с одинарной торцевой поверхностью, несбалансированное торцевое торцевое уплотнение с двух сторон и сбалансированное торцевое торцевое торцевое торцевое уплотнение по мере необходимости заказчиком. Уплотнение безопасное и надежное, имеет длительный срок службы. Корпус и рабочее колесо насоса изготовлены из прецизионного литья с восковой матрицей, поэтому он имеет более высокую эффективность и лучший внешний вид, чем традиционный IH.

Муфта трехсекционная, разъемная. Если требуется моноблочный тип, мы можем выполнить специальную обработку, чтобы отдельно спроектировать сварочную основу. Обычно установочные размеры такие же, как у традиционного IH. Во всех сериях G5 IH используется прецизионная база.

Основное приложение

В основном используется для перекачки агрессивных сред, не содержащих взвешенных частиц или недопустимых для загрязнения, в таких отраслях промышленности, как нефтедобыча, химическое машиностроение, синтетическое волокно, химические удобрения, электростанции, металлургия, пищевая промышленность и больница.

Рабочие условия

Температура среды: -20 ° C

До 400 ° C при принятии специальных мер:

Расход Q = 3,4 ~ 2000 м3 / ч, напор: 3-200 (м)

Скорость вращения n = 1450 ~ 3600 об / мин, 50 Гц / 60 Гц

Направление вращения насоса: по часовой стрелке, если смотреть со стороны двигателя на насос.

Циркуляционные насосы с замкнутым контуром для циркуляции горячей воды и воды Page 1

Циркуляционные насосы холодной и горячей воды для замкнутых систем

Насосы циркуляции воды циркулируют по замкнутой системе; система, которая работает в замкнутом контуре, в котором перемещаемая жидкость никогда не контактирует с атмосферным давлением.По этой причине их иногда называют циркуляционными насосами с замкнутым контуром.

Общие области применения, где используется циркуляционный водяной насос, включают системы охлаждения, водонагреватели, бассейны, HVAC и бойлеры. Из-за их способности эффективно обрабатывать воду при разумных расходах и давлениях рециркуляционные водяные насосы обычно имеют центробежную конструкцию. Хотя это не всегда так, циркуляционные системы с замкнутым контуром часто работают непрерывно, например, при охлаждении котла или двигателя.В этих случаях требуются большие и мощные циркуляционные насосы для рециркуляции воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
