10 идей как сделать циркулярную пилу своими руками

Используя угловую шлифмашину (болгарку) или электродвигатель в качестве привода, можно собрать циркулярную пилу для работы в домашней мастерской: от ручной модели или компактной конструкции, которая поместится на столе, до полноценного стационарного станка.

Содержание

Настольная циркулярка из болгарки и домкрата

В данном обзоре мастер покажет, как сделать своими руками настольную циркулярную пилу для домашней мастерской.

Для этого потребуются:

болгарка;
автомобильный домкрат;
деревянные бруски;
доска;
МДФ, фанера или ДСП.

Чем примечательна данная конструкция?

Во-первых, настольная циркулярка обладает компактными размерами, и ее без проблем можно разместить на рабочем столе.

Во-вторых, самоделка выручит в тех случаях, когда нет возможности приобрести заводскую циркулярную пилу или хотя бы ручную циркулярку.

Да, из-за малых размеров на ней не получится распиливать габаритные заготовки (мебельные щиты и листовые материалы), но с небольшими заготовками самодельная циркулярка справится.

Основные этапы работ

Первым делом подготавливаем необходимые заготовки.

Отпиливаем кусок доски (опорную площадку для болгарки), четыре деревянных бруска (стойки) и два куска МДФ, из которых будем делать основание и рабочий столик.

Сверлим отверстия под направляющие. После этого можно приступать к сборке основной части конструкции.

К верхней части опорной площадки крепим болгарку, снизу — прикручиваем автомобильный домкрат, с помощью которого можно будет регулировать вылет пильного диска.

Основание домкрата прикручиваем к основанию станины циркулярной пилы.

На последнем этапе останется только установить на болгарку пильный диск по дереву, и сделать в столешнице пропил под него.

Видео

Подробнее о том, как сделать настольную циркулярку из болгарки и домкрата, смотрите в видеоролике ниже. Данной идеей с нами поделился автор FACIL LH. Источник видео — YouTube.

TRUCO PARA TU AMOLADORA — SIERRA CIRCULAR REGULABLE IDEA BRILLANTE FACIL DE HACER

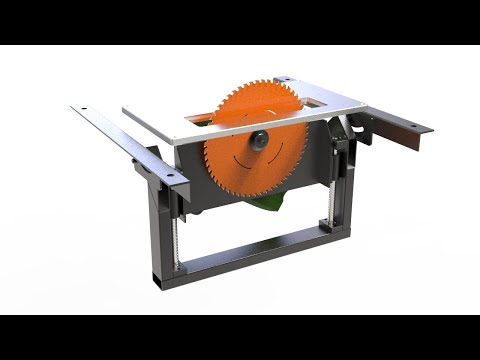

Циркулярная пила с подъемным механизмом

Рассмотрим один из вариантов самодельной циркулярной пилы с подъемным механизмом. Идея конструкции принадлежит автору YouTube канала Alejandro Luis.

Необходимые материалы:

профильная труба;
круглая труба;
уголок металлический;
подшипники 6004;
стальной кругляк (вал).

Сначала нужно изготовить раму циркулярной пилы. Для этого будем использовать профтрубу (желательно с толщиной стенки не менее 3 мм). Берем болгарку, и отрезаем заготовки требуемого размера.

Далее свариваем конструкцию требуемого размера. В данном случае размеры рамы составляют — 36х49х81 см.

Рекомендуем также прочитать статью-обзор: подъемный механизм для ручного фрезера.

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы диаметром 130 мм. Внутрь этой трубы будет устанавливаться вал с подшипниками.

Привариваем к трубе два металлических уголка, после чего запрессовываем по краям подшипники, и вставляем в них вал.

На один конец вала надеваем алюминиевый шкив для ременной передачи, на другой — пильный диск.

Из уголков и металлической полосы свариваем опорную площадку для электродвигателя. С помощью шарнира к ней надо прикрепить еще одну площадку, на которой располагается вал с пильным диском.

Крепим обе площадки к раме. Обратите внимание: относительно друг друга сами площадки будут неподвижны за счет натяжения ремня, при этом вся конструкция целиком будет подвижной относительно рамы.

Подъемный механизм автор изготовил из отрезков уголка, полосы металла, резьбовой шпильки и редуктора болгарки.

На последнем этапе останется только сделать рабочий стол — например, из листового металла.

Видео

Пошаговый процесс изготовления самодельной циркулярной пилы можно увидеть в авторском видеоролике.

SIERRA DE BANCO PARA USO RUDO//CON SISTEMA DE ELEVACIÓN 💪🏻🛠😎

Мини циркулярка из болгарки с пильным диском по дереву

Самодельная мини циркулярка, собранная из маленькой болгарки с пильным диском по дереву может стать временной альтернативой ручной циркулярной пиле, которая не у каждого мастера имеется в мастерской.

Данное приспособление подойдет для распиловки листов фанеры. Распиловку досок толщиной до 20 мм тоже можно производить такой модернизированной болгаркой, однако при использовании инструмента необходимо соблюдать осторожность.

Как вариант, мини циркулярку из маленькой болгарки можно использовать для распиловки ДВП ламинированного, потому что электролобзиком долго и нудно.

Процесс изготовления самоделки достаточно прост: нужно только сделать опорную площадку.

Основные этапы работ

Первым делом необходимо будет вырезать прямоугольную пластину 14х12 см. Затем размечаем и сверлим в ней два отверстия.

Далее с помощью электролобзика с пилкой по металлу или болгарки с отрезным диском вырезаем прорезь.

На следующем этапе вырезаем две небольшие пластины длиной по 6 см. В одной из них сверлим сквозное отверстие — она будет крепиться к болгарке при помощи болта. Вторую пластину нужно приварить к основанию. К ней нужно приварить первую, предварительно прикрутив ее к болгарке.

Зачищаем сварные швы лепестковым диском, устанавливаем угловую шлифмашинку, после чего крепим пильный диск по дереву.

Видео

Подробный процесс изготовления мини циркулярки из болгарки смотрите в видеоролике на сайте.

WOW COOL IDEA FOR ANGLE GRINDER

Как сделать циркулярную пилу с использованием электромотора

Циркулярная пила — штука полезная, но купить заводскую конструкцию не каждому по карману. Если вы ищете для себя бюджетный вариант, можно изготовить станок своими руками.

Необходимые материалы:

профильная труба;
круглая труба;
подшипники;
вал с посадочным местом для пильного диска;
фанера;
ходовой винт;
гайки.

Рекомендуем также прочитать статью: как изготовить настенный органайзер для УШМ и расходников (отрезных и шлифовальных кругов).

Основные этапы работ

Из профильной трубы сваривается прямоугольная рамка. По углам для усиления привариваются косынки. Затем надо изготовить вторую рамку такого же размера, но только уже без косынок.

Отрезаем четыре стойки из профильной трубы, и привариваем их к рамкам. В итоге получится рама циркулярной пилы.

К основанию рамы надо будет прикрутить поворотные колесики, чтобы конструкция была мобильной.

Вал циркулярной пилы помещается внутрь отрезка круглой трубы, по торцам которой запрессовываются подшипники. С одной стороны на вал надевается пильный диск, а с другой — шкив для ременной передачи.

К трубе привариваются две монтажных пластины с крепежными отверстиями. Далее из профильной трубы изготавливается опорная площадка, на которой будут размещаться электродвигатель и вал.

По краям опорной площадки автор приварил шарнирные соединения. Затем площадка приваривается к верхней части рамы.

Для регулировки площадки по высоте используется ходовой винт и две направляющих гайки, приваренные к стойкам рамы.

На конце винта устанавливается маховик.

Устанавливаем вал и электродвигатель. Рабочий стол можно сделать из фанеры или из листового металла. Изготавливаем параллельный упор.

Видео

Подробно о том, как сделать своими руками циркулярную пилу с использованием электромотора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Fawa Bros.

DIY Tool | Make An Adjustable Table Saw From Motor | How To Build A Table Saw Without Circular Saw

Мини циркулярка из УШМ: универсальный инструмент 2 в 1

Болгарку часто используют для распиловки листовых пиломатериалов: фанеры, ДСП, МДФ и других.

Но, работая этим электроинструментом, сложно добиться ровного реза. Поэтому необходимо немного доработать УШМ.

Доработка заключается в том, чтобы изготовить самодельную насадку (опорную площадку), которая позволит использовать болгарку в качестве мини циркулярки.

Необходимые материалы:

листовой металл;
стальная полоса;
болты с гайками.

Этой интересной идеей поделился автор YouTube канала WHU idemu. Конечно, конструкция далека от идеала, но вполне работоспособная. При желании можно и самому доработать те моменты, которые у вас вызывают сомнения.

Основные этапы работ

Первым делом из листового металла вырезаем прямоугольную пластину требуемого размера (можно исходить из размеров опорной «подошвы» ручной дисковой пилы). Передний край пластины загибаем, а также делаем прорезь для пильного диска.

Далее из уголка или толстого металла изготавливаем две детали. Соединяем их между собой, а потом крепим к защитному кожуху болгарки.

Устанавливаем пильный диск по дереву, после чего привариваем подвижный кронштейн к основанию — металлической пластине.

На следующем этапе из стальной полосы изготавливаем направляющую с пазом, которая служит для регулировки вылета пильного диска.

Привариваем направляющую к основанию.

В паз вставляем болт и фиксируем его гайкой (рекомендую использовать не обычную шестигранную, а барашковую). Головку болта нужно будет приварить к защитному кожуху УШМ.

Получившийся в итоге инструмент можно использовать как для распила листовых пиломатериалов, так и для резки листового металла, установив на болгарку отрезной диск.

Чтобы рез получился ровным, нужно будет дополнительно закрепить на поверхности распиливаемого материала направляющую из профильной трубы.

Видео

Подробнее о том, как изготовить такую оснастку для болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Memotong besi///akan lebih mudah mengunakan ALAT INI!!

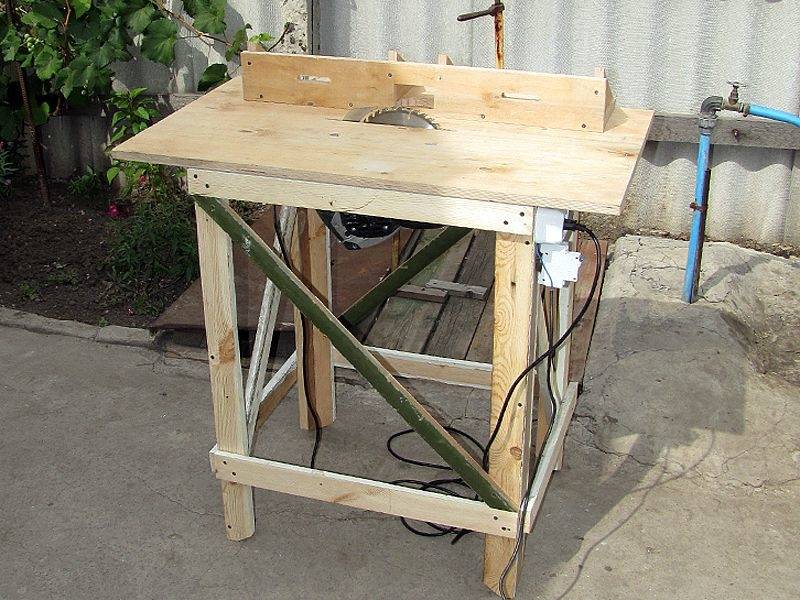

Настольная мини циркулярная пила своими руками

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

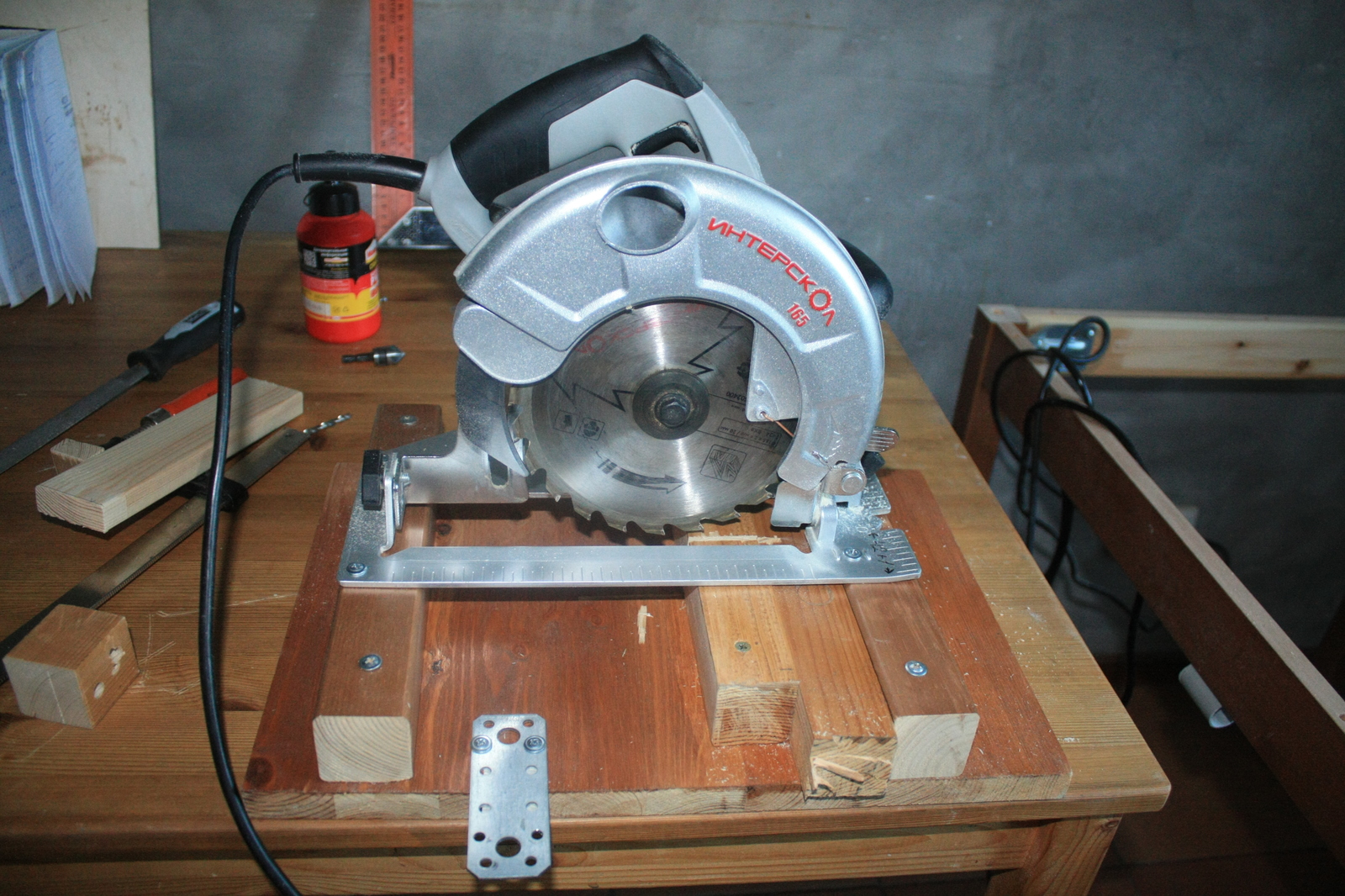

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

профильная труба;
фанера или МДФ;
удлинитель с розетками;
металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

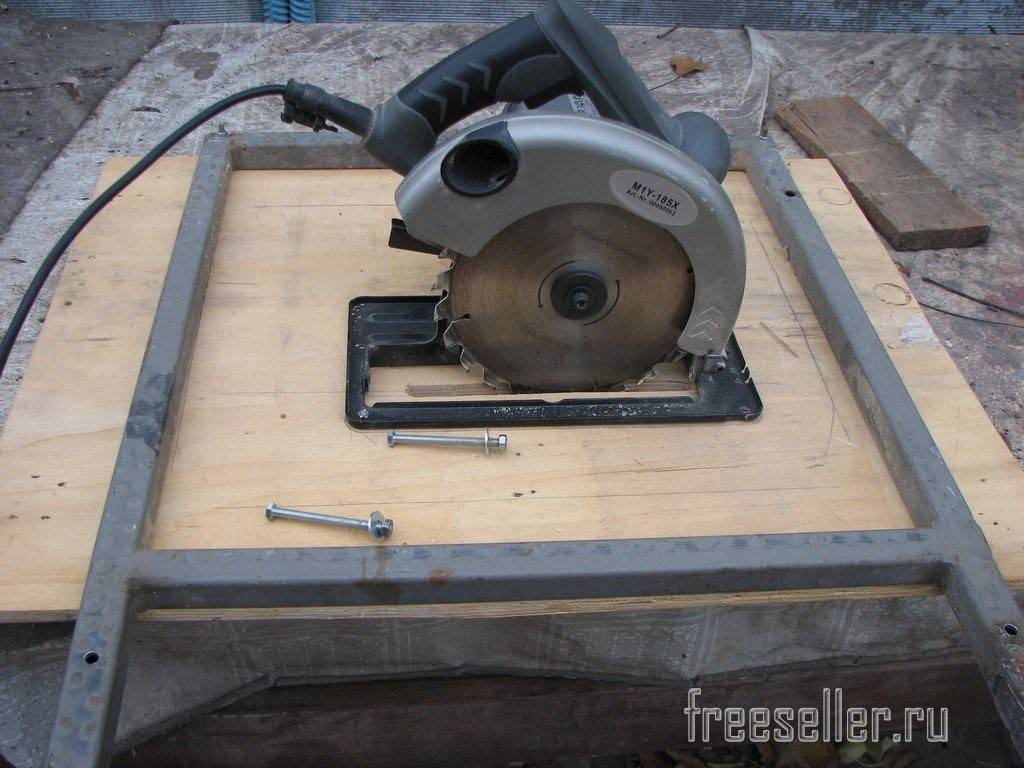

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Видео

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Homemade Table Saw

Как сделать мини циркулярную пилу из электродрели

Настольную мини циркулярную пилу для мастерской можно сделать своими руками из электродрели, которая выступает в качестве привода. Элементы корпуса и рабочий стол можно изготовить из фанеры или МДФ.

Данной идеей поделился с нами автор YouTube канала FACIL LH — берите на заметку!

Первым делом необходимо будет определиться с размерами конструкции, желательно нарисовать чертеж на бумаге. Потом отпиливаем заготовки из МДФ.

Самодельная настольная циркулярная пила довольно простая, состоит из нескольких элементов:

основания;
корпуса;
крепления для дрели;
откидной крышки;
параллельного упора;
металлического вала с пильным диском по дереву.

Рекомендуем также прочитать статью-обзор: как изготовить настольный фрезер из двигателя от стиральной машины-автомат.

Основные этапы работ

Сначала из четырех заготовок собираем корпус прямоугольной формы. Прикручиваем его саморезами к основанию.

К верхней части корпуса при помощи двух мебельных петель прикручивается откидная крышка, которая выполняет функцию рабочего стола. В ней надо сделать пропил для пильного диска.

Также в рабочем столе нужно прорезать два паза для установки параллельного упора для заготовок.

В боковых стенках корпуса сверлим два отверстия и вставляем подшипники. Устанавливаем вал (резьбовую шпильку) с пильным диском, фиксируем его гайками.

После этого изготавливаем крепление для электродрели, и прикручиваем его к основанию конструкции. Устанавливаем электродрель, конец вала зажимаем в сверлильном патроне.

На последнем этапе останется только изготовить параллельный упор. Крепится он к рабочему столику при помощи болтов и барашковых гаек. Крепим основание к рабочему столу, и можно приступать к работе.

Видео

Подробно о том, как сделать мини циркулярную пилу из электродрели, показано в авторском видеоролике ниже.

Pocas personas PENSARON hacer esto con un Taladro — Truco Brillante

Самодельная циркулярная пила с приводом из электрической дрели

В данном обзоре расскажем, как сделать своими руками мини циркулярную пилу из фанеры и электрической дрели.

Самоделка отличается компактными размерами, и поэтому без проблем поместится на рабочем столе.Подойдет для распиловки небольших заготовок из дерева.

Для изготовления корпуса самоделки потребуется заготовки из фанеры. В качестве крышки корпуса, которая одновременно является и рабочим столиком, автор использует ламинированную фанеру. Как вариант можно использовать кусок ламинированного ДСП.

В домашней мастерской также могут пригодиться самодельные компактные тиски, которые можно изготовить из обрезков металла.

Приступаем к работе

Первым делом необходимо будет собрать корпус. Отпиливаем заготовки из фанеры нужного размера, после чего скрепляем их на клей ПВА и саморезы.

Отдельно делаем площадку с креплением для электрической дрели. Для этого используем куски фанеры и отрезки металлической полосы, которые выступают в качестве хомутов.

Площадку с дрелью прикручиваем внутри корпуса на петли. Дополнительно устанавливаем регулировочный винт, с помощью которого можно будет регулировать вылет дисковые пилы над поверхностью рабочего столика.

Столешницу из ламинированного куска фанеры крепим к корпусу с помощью петель. Предварительно в столешнице нужно будет сделать две прорези.

На последнем этапе останется только сделать прорезь для дисковой пилы. Для надежной фиксации столешницы автор использует магнитный замок.

Из куска уголка (металлического или алюминиевого) делаем параллельный упор. Крепим его к столешнице, предварительно просверлив в нем отверстия под болты.

Видео

Подробно о том, как сделать циркулярную пилу из электрической дрели, можно посмотреть в авторском видеоролике (автор — Mistry MakeTool) на нашем сайте.

How To Make Drill Powered Table Saw || DIY Mini Table Saw

Мини циркулярка своими руками: бюджетный вариант станка

Самодельная мини циркулярная пила идеально подойдет для распиловки небольших заготовок из листовых материалов: фанеры, MDF, ДВП и ДСП. Этот вариант станка обладает компактными размерами, поэтому не займет много места на рабочем столе.

Для изготовления мини циркулярки потребуются:

электромотор 775 с кронштейном;
два корпусных подшипника;
маленькая дисковая пила;
переходник с быстрозажимной гайкой;
алюминиевый шкив с ремнем.

Также потребуются винты и саморезы для крепления деталей. Посадочное место для циркулярной пилы и рабочий стол изготовлены из обрезков MDF разных размеров.

Из вспомогательных комплектующих для изготовления мини-циркулярки потребуются провода и тумблер включения/выключения двигателя. В целом, конструкция данного станка очень простая, поэтому сделать его под силу каждому.

Основные этапы работ

Из плиты MDF вырезаем небольшой кусок прямоугольной формы (размеры — 160х60 мм) и прикручиваем к нему два корпусных подшипника.

На противоположной стороне основания крепится кронштейн с двигателем постоянного тока.

В подшипники вставляется пластиковая трубка, а в нее — металлический стержень диаметром 5 мм. На вал надевается алюминиевый шкив и переходник с гайкой для крепления дисковой пилы.

Соединяем шкив двигателя с ведомым валом при помощи ремня. Рабочую поверхность делаем из куска МДФ с размерами 460х310 мм.

Крепим к нему платформу с мотором и подшипниками, устанавливаем дисковую пилу и направляющую.

На последнем этапе работ останется только подсоединить переключатель к двигателю, а сам мотор — к блоку питания.

Видео

Пошаговый процесс изготовления мини-циркулярки вы можете посмотреть в видеоролике на сайте.

Awesome DIY idea from DC Motor

Как сделать ручную дисковую пилу (циркулярку) из болгарки

Многие мастера не рискуют устанавливать на болгарку пильные диски по дереву, потому что это небезопасно. Но если сделать специальную насадку, то болгарку можно использовать в качестве циркулярной пилы.

В сегодняшней статье рассмотрим идею, которой поделился с нами автор YouTube канала Sean Beardon — берите на заметку.

Необходимые материалы:

листовой металл;
болты;
стальной пруток.

Обратите внимание: мы не призываем изготавливать подобные приспособления для домашнего использования, а всего лишь рассматриваем данную самоделку как идею, которую при желании и наличии опыта вполне реально воплотить в жизнь.

Основные этапы работ

Первым делом из толстого листового металла вырезаем крепежные хомуты. Обрабатываем их на шлифовальном станке.

Высверливаем отверстия, нарезаем резьбу и вкручиваем болты с головкой под шестигранный ключ.

На следующем этапе вырезаем две одинаковых заготовки из тонкого листового металла — это будут боковые стенки защитного кожуха.

Далее вырезаем из листового металла полосу нужной ширины, отрезаем кусок стального кругляка для ручки и приступаем к изготовлению защитного кожуха. Что получилось в итоге, можно посмотреть ниже.

В завершении останется только сделать опорную подошву. Ее можно изготовить из листового металла. Привариваем подошву к нижней части защитного кожуха.

Ну и в самом конце необходимо будет приварить сверху опорной подошвы два крепления для установки регулируемой линейки с упором.

Зачищаем все сварные швы, после чего красим самодельную насадку. Закрепляем ее на болгарке и можно приступать к работе.

Видео

Подробно о том, как сделать ручную дисковую пилу (циркулярку) из болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Making a Circular saw angle grinder attachment

Андрей Васильев

Задать вопрос

Циркулярная пила

Содержание

Условия работы циркулярной пилы по дереву
Варианты изготовления циркулярки
Строим домашнюю циркулярку
- Переделка ручной циркулярной пилы в стационарный вариант
- Изготовление направляющей линейки
Заключение

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

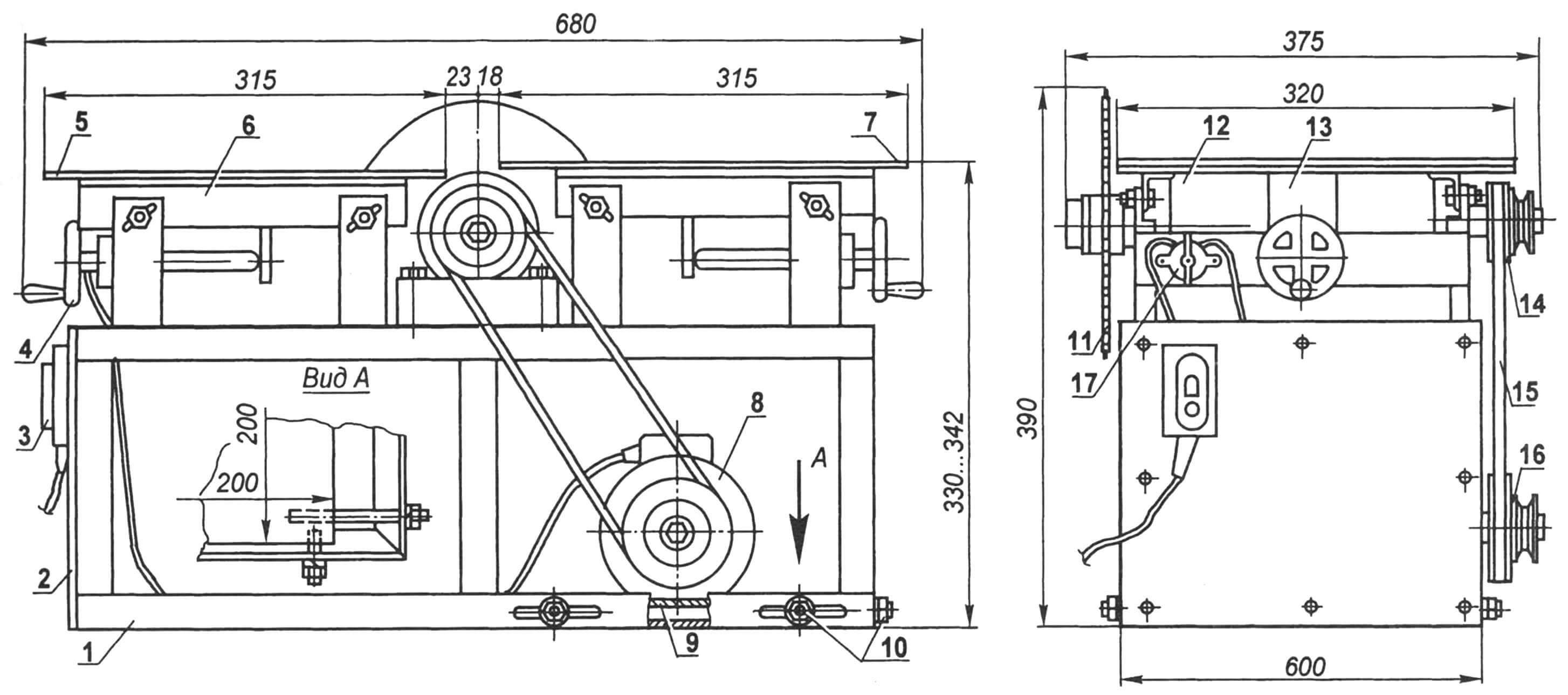

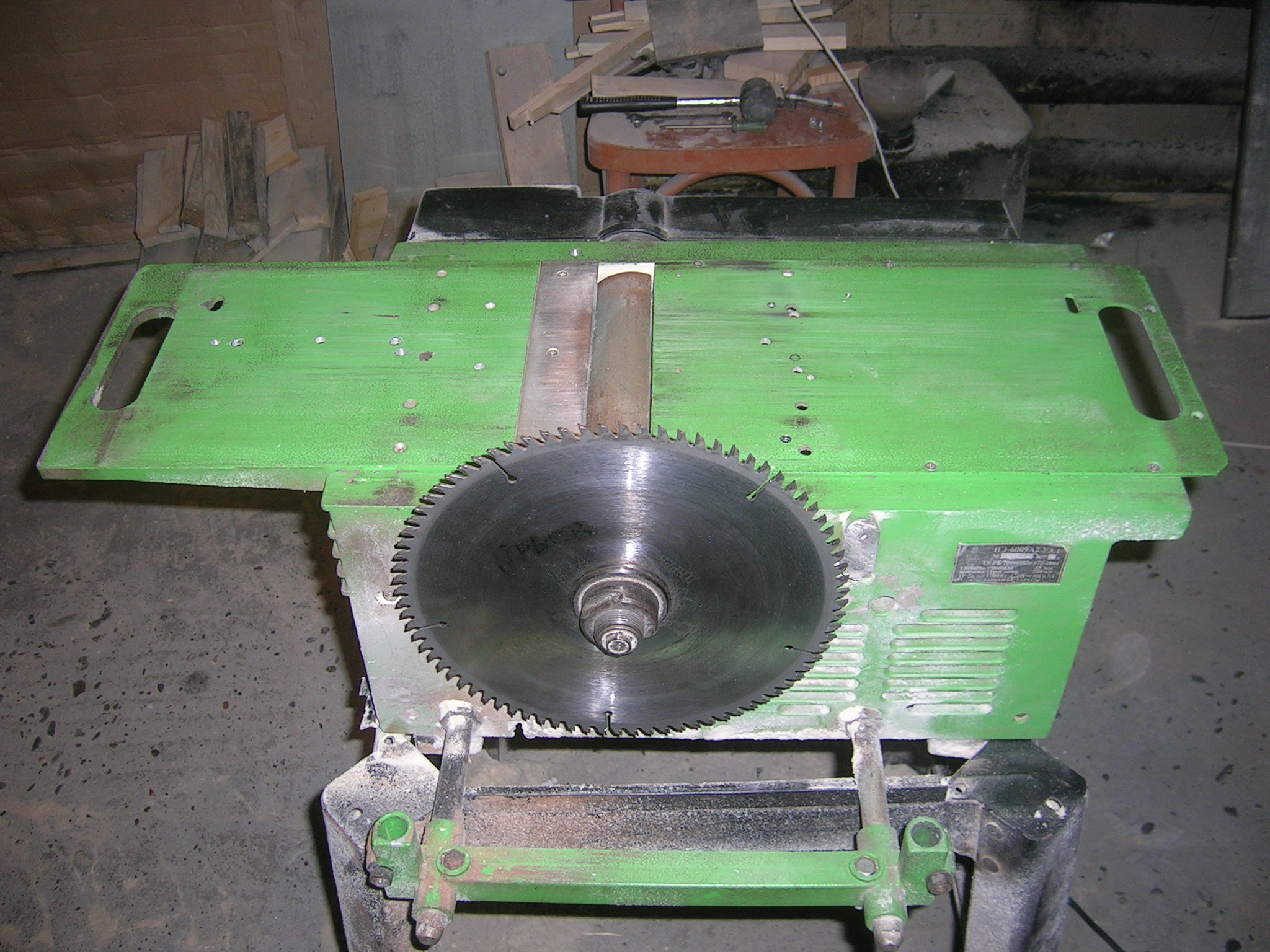

Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

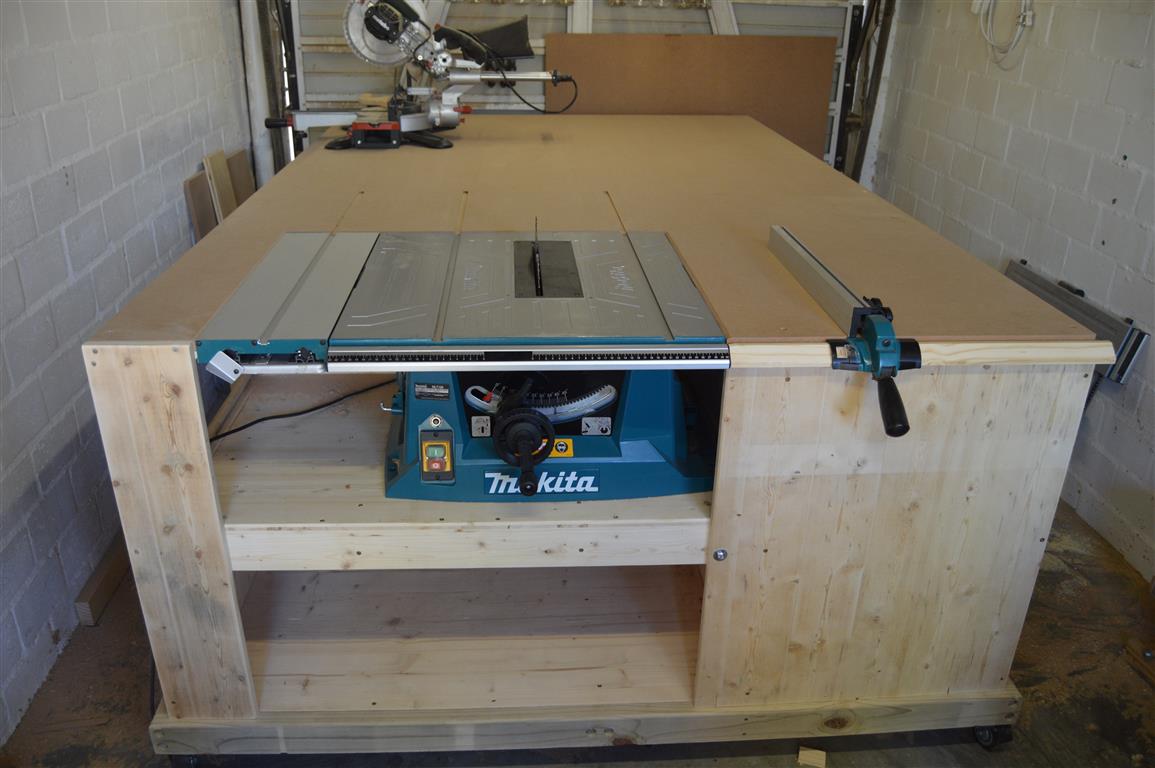

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

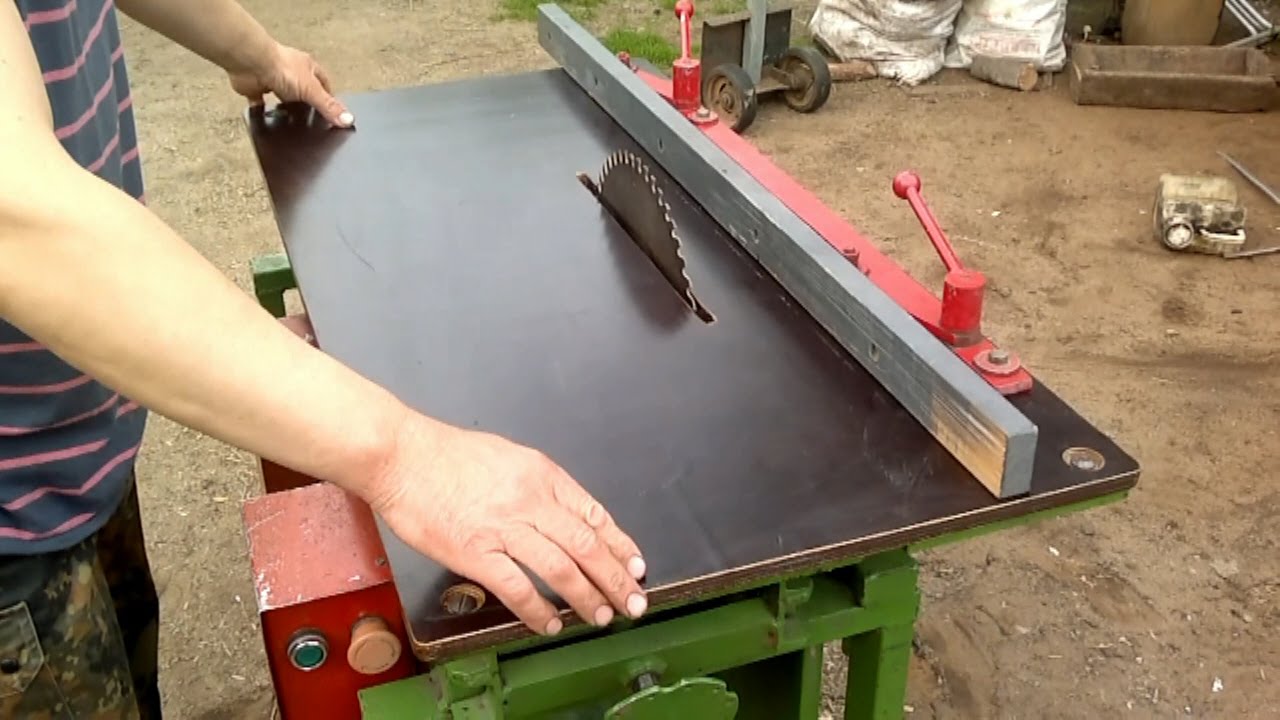

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

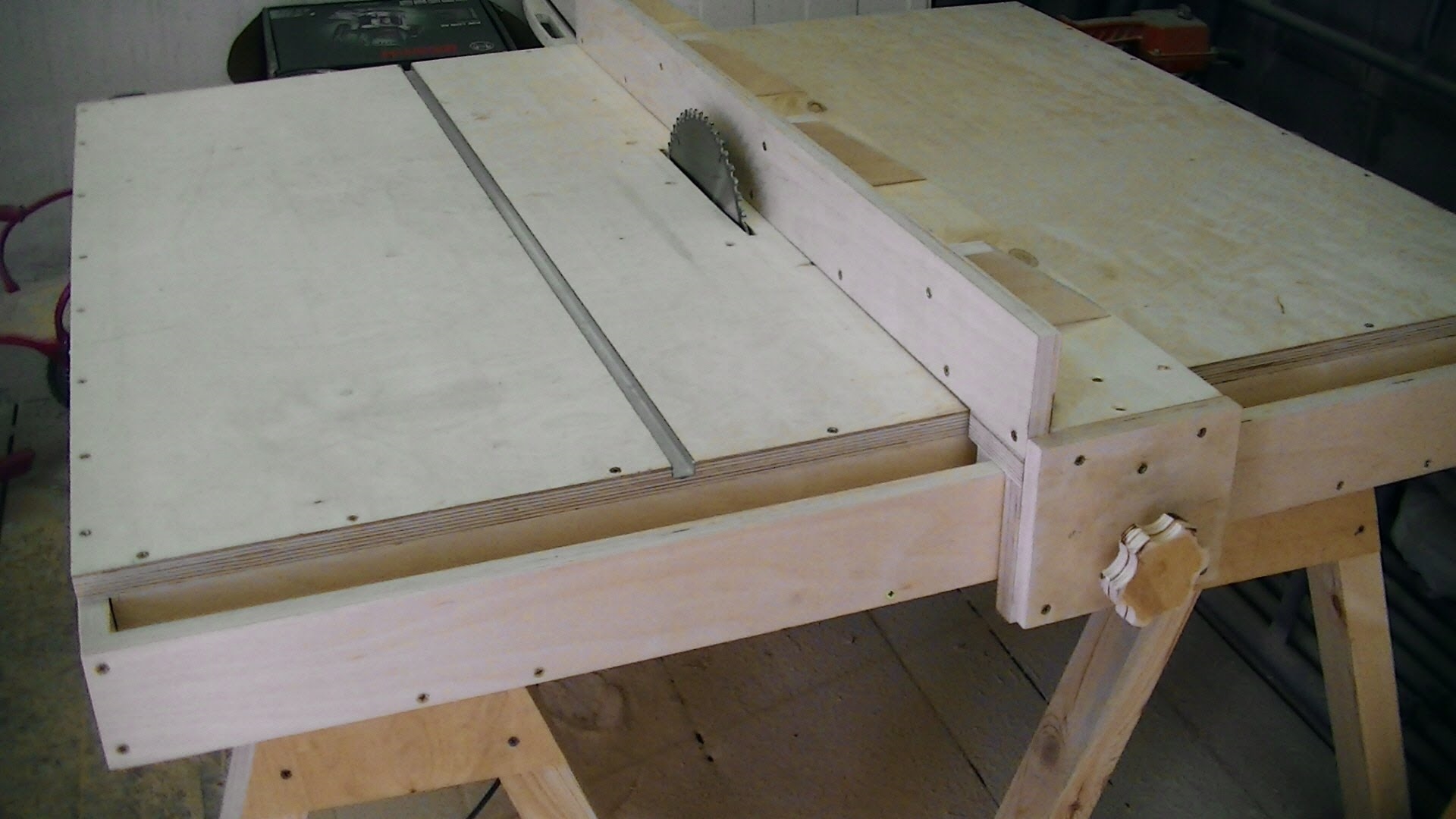

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно

Круговое ткачество своими руками – Роберт Махар

Добро пожаловать в постоянно растущий видеоархив Роберта! Здесь вы найдете множество учебных пособий «сделай сам» с упором на тщательно продуманные проекты для развлечения и дома.

Каждое видео сопровождается полными письменными инструкциями, и если вы прокрутите до конца, вы найдете ссылку, чтобы распечатать их в удобном для чтения формате. Вы также найдете ссылки для отправки проектов по электронной почте или публикации их в Twitter, Pinterest, Facebook и Google+.

ПОДПИСАТЬСЯ на канал Роберта на YouTube: http://bit.ly/CraftedWithRobertMahar

Начните просматривать видео по темам или искать по ключевым словам в полях ниже.

Круговое ткачество своими руками
Творческие ремесла, проекты «сделай сам» и видеоуроки Роберта Махара, robert-mahar. com
ПОДПИСАТЬСЯ на канал Роберта на YouTube: http://bit.ly/CraftedWithRobertMahar

Материалы:
9-дюймовые пяльцы
хлопковая нить
различные виды пряжи
ткацкие/пластиковые иглы
палочка для рукоделия

Инструкции:
1. Для начала создайте основу для ткачества. Отмерьте около 6 ярдов хлопковой нити и оберните ее вокруг палочки для рукоделия. Снимите внешние пяльцы и отложите их в сторону. Привяжите один конец веревки к внутреннему обручу, оставив конец длиной в пару дюймов, а затем завяжите его двойным узлом. Оберните нить вокруг обруча, чтобы создать основу, похожую на спицы велосипедного колеса — для этого оберните нить в форме восьмерки, спускаясь вокруг обруча со стороны, противоположной той, где вы ее завязали, через центр обруча и обратно вверх и вокруг противоположной стороны. Дайте себе около дюйма между каждым обернутым. Для 9обруч, создать 17 спиц. Вы заметите, что каждая спица состоит из двух основных нитей, за исключением первой. Когда вы создали последнюю спицу и перед тем, как опустить нить, чтобы закончить эту первую спицу и завязать ее, сделайте паузу на секунду в центре колеса и оберните ее вокруг центра пересекающихся нитей основы. Снова оберните нить основы вокруг середины под перпендикулярным углом, чтобы надежно закрепить ее, а затем опустите ее, чтобы создать вторую нить на первой спице. Привяжите конец нити к хвосту первой спицы и завяжите его двойным узлом. Отрегулируйте спицы, чтобы сделать их как можно более ровными, а затем поместите внешний обруч поверх основы.

2. Чтобы начать плетение, отмерьте пару футов тонкой пряжи и проденьте один конец через ушко ткацкой иглы/пластиковой швейной иглы. Поднимите иглу с нижней стороны основы. Оставьте от двух до трех дюймов хвост на нижней стороне, а затем переплетите пряжу через три или четыре спицы в манере «над-под». Легче всего плести к краю станка, где нити основы расходятся дальше друг от друга, а затем пальцами подтягивайте пряжу как можно ближе к центральной точке основы. Продолжайте плетение, чтобы создать центр диаметром примерно 2 дюйма, а затем закончите с иглой на нижней стороне, свяжите два конца уточной пряжи вместе и отрежьте хвосты.

3. Перейдите к более толстой объемной пряже, которая, скорее всего, будет слишком большой для продевания через ткацкую иглу. Вместо иглы возьмите канцелярскую палочку, сделайте тонкую выемку на одном конце ножницами или канцелярским ножом, а затем просуньте конец объемной пряжи в эту выемку — это будет надежно и надежно держаться во время работы.

Когда вы посмотрите на свои нити основы, вы увидите узор, созданный пряжей. Чтобы соединить этот второй стиль пряжи, определите спицу, где предыдущая пряжа была сплетена за ней – поднимите нить с нижней стороны, оставив конец длиной в несколько дюймов, и переплетите эту спицу, продолжая свой узор «над-под».

4. Оставьте эти хвосты на изнанке, пока не закончите плетение всего изделия. Затем вы можете либо привязать их к соседним хвостам, либо просто заправить их в плетение, чтобы закрепить. Когда закончите, отрегулируйте пряжу, чтобы замаскировать любые отверстия в переплетении.

Поделиться этой записью     

Распечатать инструкции

ПОДПИСАТЬСЯ на канал Роберта на YouTube: http://bit.ly/CraftedWithRobertMahar

Начните просматривать видео по темам или искать по ключевому слову в полях ниже.

Как сделать круговую ловушку для пятнистых фонарей нового типа

Пятнистый фонарь (SLF) — агрессивное насекомое, питающееся виноградными лозами и деревьями. Существует множество вариантов борьбы с SLF, но один из способов убить большое количество SLF без использования инсектицидов — это отловить их. Неполовозрелых светлячков (называемых нимфами) часто сдувает с крон деревьев, где они кормятся. Затем нимфы подходят к стволу дерева и снова забираются наверх, чтобы снова начать кормиться. Мы можем воспользоваться этим предсказуемым поведением нимф, используя ловушки, чтобы поймать их, когда они взбираются на деревья.

Многие люди в районах, зараженных SLF, используют липкие ленты, обернутые вокруг деревьев, для поимки нимф. Хотя этим методом можно успешно поймать многих нимф SLF, он также, к сожалению, иногда может ловить птиц и других существ. Если вы планируете использовать липкие ленты в этом году, вы должны построить приподнятую защиту из проволоки или экрана вокруг ленты, чтобы другие существа не застряли на них. У Penn State Extension есть короткое видео, в котором показано, как правильно использовать липкие ленты.

Недавние исследования показали, что совершенно другой тип ловушек также очень эффективен и может значительно снизить шансы на поимку других существ. Эта ловушка нового типа сделана из сетки от насекомых с пластиковым покрытием и вообще не использует липкого материала. По сути, это туннель, в который входят SLF. Когда они продвигаются вверх в ловушке, они попадают в тупиковый сборный контейнер, где и умирают. В настоящее время вы можете приобрести этот тип ловушек, изготовленных специально для SLF, в одном коммерческом источнике. Некоторые люди модифицировали аналогичные коммерчески доступные ловушки, предназначенные для других насекомых, чтобы ловить SLF. Другие люди делали свои собственные ловушки SLF с нуля.

Этот тип ловушки изначально был разработан для сбора долгоносиков-пеканов, которые также карабкаются по стволам деревьев. Их можно приобрести в коммерческих целях (поищите ловушки для круглых долгоносиков). Долгоносики-пекан довольно малы, и конструкцию ловушки для долгоносиков-пеканов можно изменить, включив в нее контейнер для сбора большего размера, что позволит захватывать большое количество SLF. Контейнером для сбора может быть перепрофилированный предмет, например, чистая банка из-под арахисового масла или даже прочный пластиковый пакет. Прочный пластиковый пакет, который можно снять и заменить новым, — хороший способ, потому что вам не нужно опорожнять контейнер от гниющих, вонючих мертвых насекомых. Это также позволяет заменить старый грязный мешок на чистый, пропускающий дневной свет. SLF имеют тенденцию двигаться вверх к свету. Кроме того, мешки начинают опрокидываться по мере их заполнения, отодвигая пойманных насекомых от входного отверстия, что оставляет пространство свободным, чтобы внутрь могло залезть больше SLF.

Некоторые изобретательные люди соорудили подобные ловушки и разработали целый ряд работающих методов. Создание этих ловушек — хороший проект для всех, кто хочет уничтожить SLF, сэкономить деньги, используя материалы, которые у них уже есть под рукой, и попрактиковаться в своих инженерных навыках.

Вы можете использовать ловушку на любом зараженном дереве. Нимфы SLF часто встречаются на Ailanthus altissima, , широко известном как небесное дерево. Другими деревьями, которые следует учитывать, являются грецкий орех и ива. Однако имейте в виду, что ловушки лучше всего работают на деревьях с гладкой корой. Кора с глубокими канавками может позволить SLF пролезть под ловушку. Ловушки, вероятно, лучше всего подходят для поимки нимф весной и в начале лета.

Чтобы сохранить здоровье дерева, которое вы пытаетесь защитить, не используйте гвозди и не повреждайте зеленую живую ткань под корой. Устанавливайте ловушки только на деревьях на вашей территории или там, где у вас есть на это разрешение. Кроме того, не забудьте удалить все части ловушки в конце сезона.

Я построил круглую ловушку SLF и хочу поделиться с вами своим методом:

Материалы

1 прямоугольник оконной сетки размером примерно 30 x 23 дюйма (решетка с пластиковым покрытием работает лучше, чем проволочная сетка). Для этой демонстрации мы использовали остатки экрана от всплывающего навеса. Отрегулируйте размер экрана, чтобы он соответствовал вашему дереву. Идея состоит в том, чтобы отверстие юбки огибало ствол как можно дальше, чтобы SLF попал в ловушку.
1 кусок дерева размером примерно 11 дюймов x 1 дюйм x 0,5 дюйма (можно вырезать из деревянной планки, мерной линейки или даже двух мешалок для краски, склеенных вместе скотчем)
1 кусок дерева примерно 18″ x 1″ x 0,5″
32 дюйма прочной, но гибкой проволоки (ее можно вырезать из тонкой вешалки)
2 крышки пластиковых кувшинов для молока
1 галлонный пакет на молнии (с возможностью замены по мере заполнения пакетов)
Устойчивая к атмосферным воздействиям прочная клейкая лента
Степлер с короткими скобами (для крепления сетки к деревянным планкам)
Канцелярский степлер (для скрепления экрана)
Пистолет для горячего клея
1 стяжка-молния (для крепления пакета на молнии к верхней части ловушки)
1 кусок шпагата (чтобы привязать верх ловушки к дереву)
Пара канцелярских кнопок или степлер (чтобы прикрепить нижнюю часть экрана к дереву)

1. Отрежьте крышки от двух пластиковых молочников.
2. Соедините их горячим клеем и клейкой лентой. Горячий клей добавляет прочности.

3. Сложите москитную сетку и вырежьте небольшой полукруг сверху.
4. Прикрепите верхнюю часть вырезанного полукруга сетки от насекомых горячим клеем. Это самая трудная часть — вы должны прикрепить его и подождать, пока клей высохнет, а затем снова прикрепить, медленно работая по всему периметру.

5. Часть экрана должна перекрываться, чтобы насекомые не убежали.
6. Если вы используете гибкую сетку, которая не может поддерживать себя, используйте горячий клей, чтобы прикрепить сетку к пластиковой верхней части.

7. Прикрепите более длинную дощечку к сетке и пластиковой верхней части.
8. Сложите пластиковую верхнюю часть, чтобы расположить верхнюю часть туннеля более горизонтально. Согните пластик другой вершины, чтобы сделать верхнюю часть туннеля прочной.

9. Прикрепите более короткий кусок дерева к сетке.
