Д132 50 характеристики: Д132-50-12, Диод силовой 50А 1200В, СЗТП
alexxlab | 09.12.1994 | 0 | Разное
|
Общие сведения Диоды кремниевые выпрямительные серий Д132 и Д142 предназначены для применения в устройствах силовой электроники, в основном, в качестве выпрямительных элементов. Структура условного обозначения
Д1О2-ОХ-О УХЛ2:
Условия эксплуатации
Диоды допускают эксплуатацию при температуре окружающей среды от
минус 60 до 150°С, атмосферном давлении 86-106 кПа, относительной
влажности воздуха 98% при температуре 35°С.
Диоды допускают воздействие вибрационных нагрузок в диапазоне
частот от 1 до 100 Гц с ускорением 5 g и одиночных ударов с
длительностью импульса 50 мс и ускорением 4 g. Технические характеристики Предельно допустимые значения параметров и характеристики диодов представлены в табл. 1, 2 и на рис. 1-5. Табл. 1 Табл. 2 Рис. 1 а,б,в. &&+Рис. 1 г,д,е.:#43#43seria.cmd viewinfe.exe W0052\W52-1GDE.cpf[0] Рис. 1 ж. Типичные прямые вольт-амперные характеристики при температуре перехода 25°C (1) и 150°C (2) а – Д132-25, Д132-25Х; б – Д132-40, Д132-40Х; в – Д132-50, Д132-50Х; г – Д132-63, Д132-63Х; д – Д142-80, Д142-80Х; е – Д132-100, Д132-100Х; ж – Д142-125, Д142-125ХРис. 2 а,б,в. Рис. 2 г,д,е. Рис. 2 ж. Зависимость средней прямой рассеиваемой мощности PF() от среднего прямого тока IF( ) при различных углах проводимости для токов синусоидальной формы, f = 50 Гц а – Д132-25, Д132-25Х; б – Д132-40, Д132-40Х; в – Д132-50, Д132-50Х; г – Д132-63, Д132-63Х; д – Д142-80, Д142-80Х; е – Д142-100, Д142-100Х; ж – Д142-125, Д142-125ХРис. Рис. 3 г,д,е. Рис. 3 ж. Зависимость средней прямой рассеиваемой мощности PF() от среднего прямого тока IF() при различных углах проводимости для токов прямоугольной формы, f = 50 Гц а – Д132-25, Д132-25Х; б – Д132-40, Д132-40Х; в – Д132-50, Д132-50Х; г – Д132-63, Д132-63Х; д – Д142-80, Д142-80Х; е – Д142-100, Д142-100Х; ж – Д142-125, Д142-125ХРис. 4 а,б,в. Рис. 4 г,д,е. Рис. 4 ж. Зависимость допустимого среднего прямого тока IF() от температуры охлаждающей среды TРис. 5 а,б,в. Рис. 5 г,д,е. Рис. Рис. 7. Габаритные и присоединительные размеры диодов серии Д142Рис. 8. Табл. к рис. 8 Габаритные и присоединительные размеры рекомендуемых охладителей Диоды изготовляются в штыревом исполнении с жестким выводом. Указания по монтажу и эксплуатации диодов в соответствии с паспортом.Центр комплектации «СпецТехноРесурс» |
3 а,б,в.
5 ж.
Диод силовой Д132 / Sen
Диоды силовые выпрямительные серии Д132 – штыревые диоды общего назначения. Предназначены для преобразования постоянного и переменного тока до 80А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением 100 В – 1600 В.
Полярность диода определяется по значку на корпусе. При прямой полярности основание диода является анодом, жесткий вывод – катодом. При обратной полярности – наоборот, при этом в маркировке указывается буква «Х» – икс.

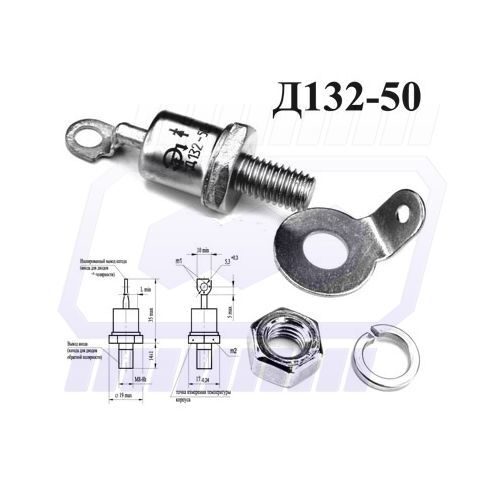

Тип корпуса диодов серии Д132 – SD3: резьба М8, масса – 27 г. «SD» означает «stud diode» – штыревой диод.
Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md.
Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Применяются силовые диоды Д132 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.
Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Подробные характеристики, расшифровка маркировки, размеры, применяемые охладители, рекомендации по монтажу и эксплуатации указаны ниже. Гарантия работы поставляемых нашей компанией диодов составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
Окончательная цена на диоды серии Д132 зависит от класса, количества, сроков поставки и формы оплаты.
Диод силовой выпрямительный Д132
| Максимальное импульсное обратное напряжение, В | 1200 |
|---|---|
| Максимальный прямой(выпрямленный за полупериод) ток,А | 80 |
| Максимально допустимый прямой импульсный ток,А | 125 |
| Максимальный обратный ток,мкА | 10000 |
| Максимальное прямое напряжение,В | 1.35 |
| при Iпр.,А | 80 |
| 1.5 | |
| Рабочая температура,С | -60…190 |
| Способ монтажа | в охладитель |
| Д | Диод низкочастотный. |
| 132 | Конструктивное исполнение, серия. |
| 80 | Средний прямой ток IF(AV). |
| X | X (икс) – обратная полярность; прямая полярность не указывается. |
| 16 | Класс по напряжению URRM / 100 (Номинальное напряжение – 1600 В). |
| УХЛ2 | Климатическое исполнение: УХЛ2 – для умеренного и холодного климата. |
Аналоги: Д132-50, Д132-50X, Д132-63, Д132-63X, Д132-80, Д132-80X
