Дальномер в строительстве

  • Дальномер в строительстве

Производители

–Выберите–AZ Instrument CheermanCreateHM DigitalKechengKelilongSANPOMETERSanxinSmart SensorZD InstrumentZyTemp/ZyAuraЭкоГуру

Качество и эффективность любых строительных работ зависят от предварительной подготовки и своевременного контроля над процессами, происходящими на объекте. Возможные ошибки и погрешности должны сразу исключаться. Поэтому, сегодня уделяется пристальное внимание подбору измерительного оборудования для оснащения специалистов в сфере строительства.

Одним из таких популярных приборов является современный лазерный дальномер. Принцип действия данного прибора основан на «запуске» лазерного луча и приеме его отражения. Прибор запоминает время прохождения этого луча в обоих направлениях и, с помощью определенных вычислений, показывает результат на  дисплее.

Эти инновационные приспособления уже вытеснили привычные, но уже устаревшие рулетки, арифмометры и логарифмические таблицы.

Лазерные дальномеры стали незаменимы в процессе производства геодезических работ, проектировании, возведении и реконструкции зданий и сооружений, в области строительства транспортных магистралей и т.д. Эти приборы прекрасно зарекомендовали себя на открытой местности, они безошибочно выполняют все свои функции, вне зависимости от сложности полевых условий.

Основные преимущества лазерных дальномеров в строительстве:

  • измерения можно проводить самостоятельно одному человеку;
  • лазерным прибором можно измерить разные объекты и конструкции, которые нельзя измерить рулеткой;
  • дальномер измеряет быстро и с большой точностью;
  • итоговый суммарный результат можно получить мгновенно, одновременно по нескольким параметрам;
  • во время измерений можно ориентироваться на линию лазера, что упрощает проведение работ;
  • лазерный дальномер определяет заданные расстояния и размеры, а также площадь, объем и другие величины;
  • лазерные дальномеры не требуют предварительной подготовки для пользователей.

Хорошим примером, среди широкого спектра предложений лазерных дальномеров от различных фирм производителей, являются приборы Mettro Control. Данные аппараты уникальны по возможностям использования в области строительства, удобству применения и оптимальному соотношению возможностей и стоимости приборов.

Среди всех предложений существуют дальномеры, позволяющие производить измерения до 100 метров с максимальной точностью, мерить углы и задавать точки отсчета. Приборы могут работать со штативом, что очень удобно на строительных объектах, так как расширяется возможность и диапазон измерений. Корпус аппарата эргономичен, он имеет малый размер и массу. На всех моделях, в спецификациях, указан высший класс защищенности от влаги и пыли.

Лазерные рулетки Mettro Control, со встроенным интерфейсом, позволяют максимально автоматизировать геодезические и строительные работы, что делает их незаменимыми для использования архитекторами, дизайнерами и проектировщиками. Полученные данные могут быть мгновенно высланы на ноутбук, компьютер или смартфон, в компанию разработчиков проектов, непосредственно архитектору и т.д. Кроме этого, лазерные дальномеры интегрированы во все известные компьютерные программы по строительному проектированию.

Все перечисленные возможности и преимущества лазерных дальномеров, позволяют их считать незаменимыми помощниками для специалистов в любой области строительства.

Хиты продаж

Информация

Что такое лазерный дальномер и как им пользоваться

Обычные механические рулетки на 3-10 метров неудобны для использования даже в быту. Они не только не дают точный результатов, но и вызывают сложности при измерении больших расстояний. Поэтому современная альтернатива в виде лазерных дальномеров быстро обрела популярность в профессиональной деятельности и быту. С помощью таких устройств можно получить точные и сложные расчеты больших расстояний без напарника и потраченного времени. Такие приборы могут иметь различную дальность действия, показатель точности и дополнительные функции.

Принцип работы

Принцип работы лазерного дальномера основан на измерении времени, за которой луч проходит до поверхности и обратно. Использование данного принципа измерения позволяет обеспечить высокую точность.

Лазерный луч создается электромагнитной волной. Он отражается от рабочей поверхности и возвращается на приемник, который и проводит обработку информации. Для проведения измерения достаточно включить прибор, навести на поверхность и нажать кнопку. Все вычисления происходят автоматически, и уже через секунду на экране устройства появится их результат. При этом можно выставить любые удобные единицы измерения.

Дальномеры делятся на бытовые и профессиональные. Первый вид способен проводить измерение расстояния до 30 метров, а второй – до 250 метров. Для измерения расстояния на больших расстояниях лучше всего использовать штатив. Из-за низкой видимостью лазерного луча при ярком солнечном свете точность измерения будет ниже. Дорогие профессиональные модели дальномеров оснащены визирами, которые повышают точность измерения даже при плохой видимости лазерного луча.

Особенности использования

Лазерный дальномер – простое в использовании устройство. Для проведения измерительных работ необходимо следовать простой инструкции:

  • Включить устройство с помощью специальной кнопки.

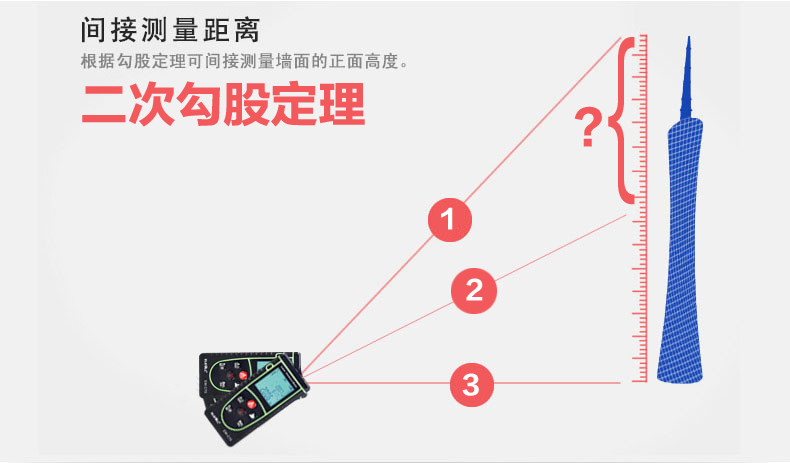

  • Выбрать необходимую для работы функцию. Это может быть не только измерение расстояния до точки, но и расчет площади или объема помещения.
  • Выбрать единицы измерения, в которых будет отображен результат измерения.
  • Навести лазерный луч на поверхность, до которой следует измерить расстояние.
  • Когда прибор установлен в правильном положении, необходимо нажать на кнопку измерения.
  • Результат появится на экране практически мгновенно и сохранится на экране на протяжении нескольких секунд.

Для эффективной работы лазерного дальномера рекомендуется использовать его в теплых помещениях с нормальным уровнем влажности. Лазерные модели эффективны для измерения прямых расстояний, поэтому если в поверхности есть углубления, для точного результата их дополнительно следует измерить с помощью рулетки или линейки. Также на точность измерения могут повлиять блестящие или прозрачные поверхности, от которых лазерный луч отражается плохо.


Лазерный дальномер для строительства, гольфа, охоты

Лучший лазерный дальномер, разработанный для строительных площадок, гольфа, охоты на открытом воздухе. Четкий обзор с 6-кратным увеличением, цифровой ЖК-дисплей для удобного чтения обеспечивает быстрое измерение с точностью +/- 1 ярд. Диапазон измерения от 400 ярдов до 1600 ярдов в режиме непрерывного сканирования, с отрегулированным расстоянием по скорости, углу и наклону для быстрых и удобных измерений.

Встроенный перезаряжаемый аккумулятор, прочный непромокаемый корпус, малый размер и малый вес идеально подходят для переноски во время игры в гольф или на охоте, а также для измерений и съемки без дополнительного веса или габаритов.

Для чего нужен лазерный дальномер?

Лазерный дальномер — это строительный инструмент, использующий лазеры для точного измерения расстояния до цели. Лазерный дальномер излучает очень тонкий лазерный луч на цель, когда он работает. Фотоэлемент принимает лазерный луч, отраженный мишенью. Таймер измеряет время от запуска до приема лазерного луча и рассчитывает расстояние от наблюдателя до цели. Если лазер работает непрерывно, дальность измерения может достигать около 40 километров, и его можно эксплуатировать днем ​​и ночью. Если лазер импульсный, абсолютная точность, как правило, низкая, но при дальних измерениях может быть достигнута хорошая относительная точность.
Лазерный дальномер легкий, компактный, простой в эксплуатации, быстрый и точный.

Его погрешность составляет от одной пятой до одной сотой других оптических дальномеров, поэтому он широко используется в топографической съемке, съемке поля боя, танках, самолетах, кораблях и артиллерии для определения дальности цели; для измерения облаков, самолетов, высоты ракет и спутников. Это важное техническое средство для повышения точности танков, самолетов, кораблей и артиллерии.

Как работает лазерный дальномер?

1. Используйте принцип инфракрасной или лазерной локации. Принцип определения дальности можно в основном отнести к измерению времени, необходимого лазеру для достижения цели и возвращения, а затем вычислить расстояние D через скорость света c = 299792458 м/с и показатель преломления атмосферы n. Поскольку измерить время напрямую сложно, лазерные дальномеры обычно измеряют фазу непрерывных волн, которые называются фазовыми дальномерами. Конечно, есть и импульсные дальномеры. Следует отметить, что измерение фазы — это не измерение фазы инфракрасного или лазерного излучения, а измерение фазы сигнала, модулированного инфракрасным излучением или лазером.

В строительной отрасли есть ручной лазерный дальномер для обследования домов, и принцип его работы тот же.

2. Плоскость измеряемого объекта должна быть перпендикулярна свету. Обычно для точного определения дальности требуется взаимодействие призм с полным отражением, а дальномер, используемый для измерения дома, напрямую использует отражение от гладкой стены для измерения, главным образом потому, что расстояние относительно короткое, а интенсивность сигнала отражения света достаточно велика. Известно, что плоскость измеряемого объекта должна быть перпендикулярна свету, иначе обратный сигнал будет слишком слабым и невозможно будет получить точное расстояние.

3. Он может измерять поверхность объекта как диффузное отражение. В реальной технике тонкая пластиковая пластина используется в качестве отражающей поверхности для решения серьезной проблемы диффузного отражения.

4. Лазерный дальномер импульсного метода развлекательного класса может достигать точности отображения 1 метр, точности измерения ± 1 метр, продуктов класса измерения, точности отображения 0,1 метра и точности измерения ± 0,15 метра.

5. Точность фазового лазерного дальномера может достигать погрешности 1 мм, что подходит для различных целей высокоточного измерения.

Какой лазерный дальномер лучше?

При выборе лучшего лазерного дальномера необходимо учитывать диапазон измерений, точность измерений и случаи использования.

  • Если вам нужно только измерить расстояние в пределах нескольких метров или более десяти метров, и требования к точности не высоки, вы можете выбрать ультразвуковой дальномер. На эффект измерения ультразвукового дальномера сильно влияет окружающая среда, а стабильность и чувство направления хуже, чем у лазерного дальномера. Он подходит для измерения в помещении, но цена относительно дешевая.
  • Когда расстояние измерения невелико, в основном используется в помещении и точность высокая, можно приобрести ручной лазерный дальномер. Ручной лазерный дальномер подходит для использования в помещении, а точность измерения очень хорошая. (Если пользователю необходимо проводить измерения на открытом воздухе, рекомендуется использовать профессиональный лазерный прицел и отражатель и использовать их в комбинации для достижения ожидаемого диапазона и эффекта.)
  • Расстояние измерения большое, и когда он в основном используется на открытом воздухе, выберите лазерный дальномер телескопического типа, то есть телескоп с лазерным дальномером. Его характеристика в том, что он является одновременно и телескопом, и дальномером, который многократно увеличивает наблюдение. Пользователю нужно только использовать систему перекрестного прицеливания внутри окуляра, чтобы легко наводиться на цель для измерения расстояния. Используя прозрачную инфракрасную лазерную операцию передачи и приема, которая безвредна для глаз, можно точно измерить расстояние до цели. Телескоп с лазерной локацией небольшой, легкий и удобный для переноски.

Насколько точны лазерные дальномеры?

Точность лазерных дальномеров всегда интересовала клиентов, и в некоторых отраслях также требуются относительно высокоточные лазерные дальномеры. Для лазерных дальномеров дальнего действия общая точность составляет до 1 ярда +-1%. В настоящее время его можно назвать высокоточным лазерным дальномером с точностью 0,5 ярда +-1%. Этот высокоточный дальномер имеет точность 0,5 ярда на расстоянии 100 метров.
Диапазон измеряемых расстояний должен быть оценен заранее. Как правило, дальномеры делятся на четыре типа: ручные лазерные дальномеры ближнего действия, однотрубные телескопы-дальномеры дальнего действия, бинокли-дальномеры-дальномеры и телескопы-дальномеры сверхдальнего действия. Точность ручного дальномера ближнего действия находится в диапазоне от 50 до 200 метров; точность однотрубного телескопа-дальномера среднего и дальнего действия составляет от 600 до 1500 метров; точность бинокулярного телескопа дальнего действия выше 1200-3000 метров; точность телескопа сверхдальней дальности составляет более 3500 метров.

Как далеко может видеть дальномер?

  • Ручной лазерный дальномер: расстояние измерения обычно не превышает 200 метров, а точность составляет около 2 мм. В настоящее время это наиболее широко используемый лазерный дальномер. В дополнение к измерению расстояния он может вообще вычислить объем измеряемого объекта.
  • Телескопический лазерный дальномер: Расстояние измерения обычно составляет около 600-3000 метров. Этот тип дальномера измеряет относительно большое расстояние, но точность относительно низкая, и точность обычно составляет около 1 метра. Основная область применения — измерения на больших расстояниях в полевых условиях.

Опасны ли лазерные дальномеры?

Лазерный дальномер использует лазер в качестве основного рабочего материала для работы. В настоящее время рабочие материалы ручных лазерных дальномеров на рынке в основном включают следующие типы: полупроводниковые лазеры с рабочими длинами волн 905 нм и 1540 нм, а также YAG-лазеры с рабочими длинами волн 1064 нм. Длина волны 1064 нм вредна для кожи и глаз человека, особенно если глаза случайно подверглись воздействию лазера с длиной волны 1064 нм, повреждение глаз может быть необратимым. Для 9Лазерные дальномеры 05 нм и 1540 нм, мы называем их «безопасными». Что касается лазерного дальномера 1064 нм, мы называем его «небезопасным» из-за его потенциального вреда для человеческого организма.
Поскольку в лазерном дальномере используются лазеры для измерения расстояния, а импульсный лазерный луч представляет собой монохроматический источник света с очень концентрированной энергией, не смотрите прямо на стартовую площадку глазами и не используйте зрительную трубу для наблюдения за гладкой отражающей поверхностью во избежание травмы человеческого глаза. Измерение должно быть выполнено в соответствии со спецификациями безопасности эксплуатации, указанными в руководстве по эксплуатации прибора. Не направляйте пусковое отверстие прибора прямо на солнце во время полевых измерений, чтобы не сжечь светочувствительный элемент прибора.

Как работает лазерный дальномер? Полное руководство

Как вы знаете, это время современных технологий, вы получите комфорт и удобство во всем. Точно так же дальномеры — очень эффективные устройства для точного измерения расстояния. Но если вы не использовали его раньше, вы можете спросить , как работает дальномер, верно ?

Таким образом, пользоваться дальномером не так уж и сложно, достаточно знать лишь некоторые основные шаги. Если это лазерный дальномер, то он будет работать с использованием светового луча. Если это оптический дальномер, он работает по принципу параллакса.

Сонарные дальномеры работают по звуковому импульсу, а лидарные дальномеры работают по принципу лазерного дальномера.

Кроме того, на рынке доступны другие дальномеры, которые работают иначе. Давайте посмотрим на их работу над ними.

Какие существуют типы дальномеров?


Хотя не все дальномеры работают по одному принципу, вам придется учитывать все. Различные дальномеры имеют уникальные стратегии реализации и предполагаемое использование.

Технология, используемая в дальномерах, теперь стала более современной и работает лучше, чем другие типы, с точки зрения портативности.

Чтобы полностью понять, как дальномер использует и операции, давайте погрузимся и найдем некоторые из самых известных дальномеров.

  • Лазерный дальномер (например, лучшие мини-дальномеры)
  • Оптический дальномер
  • Сонар-дальномер
  • Лидарный дальномер
  • Радиолокационный дальномер

Как работает лазерный дальномер?


В лазерных дальномерах луч света используется для измерения расстояния. Лазерный импульс дальномера движется со скоростью света. Когда луч попадает на объект, он разделяется. Но значительный процент света возвращается к целевому объекту. Итак, дальномер измеряет продолжительность пути лазерного луча до и после возвращения.

После преобразования из ожидаемого времени, которое занимает лазерный свет, дальность будет отображаться на панели дальномера. Кроме того, точность лазерного дальномера зависит от света, который отклоняется вашим объектом.

Кроме того, измерения будут более точными, когда площадь отражения цели будет больше. Чтобы повысить точность, вы можете ожидать, что блестящая поверхность преломит больше лазерного света.

Как работает оптический дальномер?

Оптический дальномер представляет собой монокулярный прибор со встроенными шкалами. Когда вы говорите о его работе, он работает на идее параллакса, который является типом тригонометрии. Оптический дальномер выполнен с двумя оптиками, по одной на каждом конце. Во время использования эта оптика концентрируется на предмете или цели, которую необходимо измерить.

Два изображения затем накладываются друг на друга с помощью ручки фокусировки. Шкала, используемая для перевода измерения в диапазон, также регулируется на циферблате. Кроме того, оптический дальномер необходимо использовать осторожно, чтобы получать правильные показания.

Точность показаний зависит от того, как точно наведен дальномер. Итак, вы должны расположить его на игле и тщательно сконцентрировать.

Эти оптические дальномеры являются наименее дорогими из различных разновидностей. Не только это, но и эти дальномеры хорошо известны среди игроков в гольф и стрелков. Все, что вам нужно сделать, это осторожно держать свой гаджет, и если вы не будете обращаться с ним аккуратно, это повлияет на точность.

Как работает гидроакустический дальномер?

Этот гидроакустический дальномер показывает звуковую навигацию и дальность. Это показывает, что гидролокаторы-дальномеры используют звуковые импульсы для измерения расстояния. Используется звуковой импульс, который затем вычисляет время, необходимое для того, чтобы все звуковые волны достигли объекта и отразились от него.

Для точного определения местоположения цели он также оценивает скорость звука. В сонарном дальномере также используются переводчик, генератор слуховых импульсов, ряд динамиков, контроллер задержки, слуховой датчик и экран.

Этот тип дальномера также используется под водой. Это потому, что передача радиосигналов и лазерный луч там труднодоступны.

Как работает радиолокационный дальномер?

Вот еще один дальномер, который хорошо работает для измерения расстояния до целевого объекта, используя тот же метод, что и лазерный дальномер. Они оба имеют одинаковые характеристики и функции. Радар означает радиообнаружение и определение дальности (RADAR).

Таким образом, в радиолокационном дальномере используется точно сфокусированная радиоволна. Этот вид дальномера распространяет радиоволны и рассчитывает, сколько времени потребуется, чтобы вернуться к детектору. Радиоволны распространяются со скоростью света. Таким образом, расстояние между радарным дальномером и объектами будет рассчитываться с использованием времени и скорости их возвращения от объекта.

Кроме того, радарный дальномер идеально подходит для измерения дальности на большом расстоянии. Это связано с тем, что радиоволны очень слабо проникают в вещество, через которое они проходят.

Как работает охотничий дальномер?

Охотничий дальномер работает в режиме приоритета объекта, который будет находиться на большом расстоянии. Он игнорирует близлежащие объекты в пользу дальних. Есть несколько стратегий охоты, которые следует учитывать, которые приведены ниже.

Если вы планируете стрелять на дальние дистанции для охоты на ожидаемый объект, вам потребуется винтовка с 7-8-кратным увеличением. Охотничьи дальномеры имеют большой диапазон расстояний и позволяют обнаруживать объекты на расстоянии от 70 до 135 ярдов.

Дальномер с точной информацией необходим для охоты, чтобы преодолеть размытость. Дальномер, используемый для охоты с луком, имеет несколько передовых возможностей. Эти функции включают портативность, минимальный вес и улучшенную концентрацию пользователя. Многочисленные охотничьи дальномеры предоставляют полезные функции, особенно для стрельбы по мишеням.

Как работает дальномер Bushnell?

Дальномер Bushnell — это GPS-трекер, который можно носить с собой и который передает информацию о местоположении на ваш смартфон или компьютер. Любое место можно найти, получив инструкции с помощью этого гаджета. Этот гаджет является портативным и простым в использовании с некоторой базовой информацией.

Входящий в комплект шнур micro-USB используется для подзарядки дальномера Neo Ghost. Он может работать от GPS до 16 часов без подзарядки. В закрытом состоянии прорезиненные заглушки портов USB надежно защищены от повреждений.

Таким образом, дальномер Bushnell Ghost может сохранить до 33 000 полей для гольфа, используя каталог полей iGoFolg. Но было бы разумно подтвердить, что ваш трек поддерживается, прежде чем покупать.

По сравнению с другими дальномерами этот менее точен, а также неточно работает в пасмурную погоду. Кроме того, это немного дороже, чем другие модели.

Для чего используются дальномеры?


Дальномер стал распространенным гаджетом, который можно использовать в самых разных областях. Ниже приведены некоторые области применения дальномера:

1. Игра в гольф

Игра в гольф является одним из наиболее популярных способов использования дальномеров, поскольку они эффективны для измерения расстояния. Они используются для расчета диапазона на поле для гольфа или определения целевого диапазона. В наши дни для определения отметки на поле доступны специальные дальномеры для гольфа.

В этой ситуации не рекомендуется использовать охотничий дальномер, поскольку он предназначен для определения дальности цели, которая не всегда может быть той, которую вы ищете.

2. Охота

Дальномер предназначен для точного измерения расстояний. Таким образом, вы можете использовать их, чтобы найти крупных животных, на которых вы собираетесь охотиться. Ваш дальномер может напрямую помочь вам определить, попадете ли вы в цель. Или же вы используете зрительную трубу с дальномером, чтобы нацеливаться на свою добычу на большом расстоянии.

Кроме того, даже стрельба на правильное расстояние не всегда гарантирует попадание в цель из-за потенциальных препятствий на пути.

3. Фотография

У фотографов есть прекрасная возможность сделать идеальный снимок с помощью дальномера. Для точной фокусировки дальномерная камера измеряет расстояние до цели с помощью дальномерной технологии.

Окно просмотра расположено отдельно от оптики, которая является основной частью камеры. В результате изображение, которое вы видите, будет отличаться от того, что было снято.

На близком расстоянии будет лучше видно. Кроме того, большинство дальномерных камер имеют коэффициент увеличения 0,8x. Некоторые гаджеты достигают 1,1-кратного увеличения и обеспечивают пользователям идеальное изображение.
