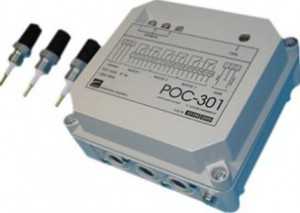

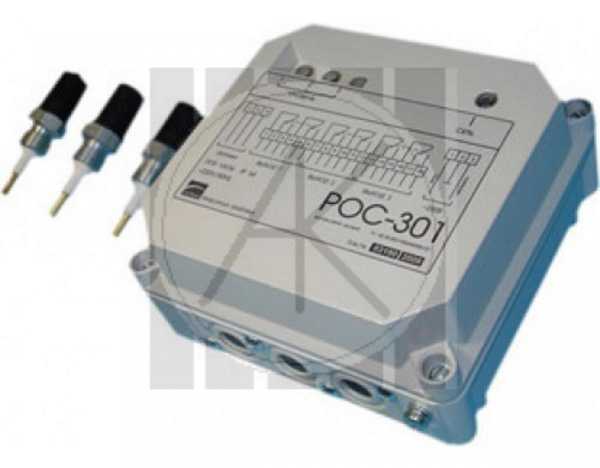

РОС 301 -датчик-реле уровня

Датчики-реле уровня РОС 301 соответствуют ТУ-4218-003-14061525-2009 и предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.

Принцип действия РОС-301 основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.

При погружении электрода датчика в контролируемую среду сопротивление уменьшается (Rcp < 5000 Ом), срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается (Rcp > 5000 Ом), происходит отпускание реле и гаснет светодиод.

РОС-301 имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.

РОС 301 технические характеристики

Конструктивное исполнение чувствительных элементов:
— стержневое;
— тросовое.
Длина чувствительного элемента — от 0,1 до 2,5 м (по заказу можно до 5 м), тросового — от 1 до 22 м.
Напряжение питания:
— 220 В (+10%/-15%), частота 50 Гц ± 2 % или 50 Гц ± 5 % для исполнения ОМ.

Температура контролируемой среды от минус 100 до плюс 450 °С (в зависимости от конструкции).
Выходной сигнал:
— релейный;
— световая индикация.

напряжение переменного тока, В: 220, 380
частота, Гц: 50
Потребляемая мощность, не более, В·A: 7
Напряжение переменного тока на электродах датчиков, не более, В: 6
Нагрузка на контакты выходного реле:
ток от 0,5 до 2,5А частотой 50, 60 Гц, допускается увеличение тока до 5А на время не более 0,1С; напряжение от 12 до 250 В.
Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле): 5000 Ом
Температура окружающего воздуха, °C:
для датчика — от -50 до +70
для передающего преобразователя — от +1 до +35
Относительная влажность воздуха 80% при 25°C (без конденсации влаги) для передающего преобразователя и 100% при 25°C (с конденсацией влаги) для датчика.

По степени защиты рос301 от воздействия пыли и воды соответствует IP54 по ГОСТ 14254-80.

Масса, не более, кг:
передающего преобразователя — 2
датчика — 0,65

РОС 301 условия монтажа

Установка и монтаж датчика РОС-301 должны производиться в соответствии с техническим описанием или руководством по эксплуатации.
Монтаж соединительных проводов или кабелей производить любым проводом или кабелем с сечением жилы не более 1,5 мм

Соединение первичного и передающего преобразователей осуществляется линией связи любой длины в пределах объекта (оптимально до 500 м.)

Допустимое значение параметров линии связи между первичным и передающим преобразователями приборов взрывозащищенного исполнения :
— емкости — 0,15 мкФ;
— индуктивности — 0,2 мГн;

При монтаже датчиков-реле РОС 301 взрывозащищенного исполнения внешние искробезопасные и искроопасные цепи должны прокладываться раздельными кабелями или проводами. Расстояние между изолированными проводами искробезопасных и искроопасных цепей внутри передающего преобразователя должно быть не менее 6 мм.

Допускается прокладка линий связи между первичным и передающим преобразователями группы первичных преобразователей в одном кабеле или пучке без экранирования линии связи каждого из первичных преобразователей. В условиях воздействия электромагнитных помех прокладку линий связи между первичным и передающим преобразователями одного или группы первичных преобразователей производить в экране или металлической трубе.

Передающий преобразователь РОС 301 устанавливается в месте удобном для наблюдения за состоянием свечения элементов световой индикации, для проведения межрегламентного обслуживания.
Первичный преобразователь устанавливается на емкости с контролируемой средой горизонтально, вертикально или наклонно так, чтобы контролируемый уровень находился в рабочей зоне (в диапазоне контроля) чувствительного элемента.
Не допускается устанавливать первичные преобразователи так, чтобы рабочие зоны (диапазон контроля) чувствительных элементов датчика уровня находились в местах, где возможны постоянные залегания контролируемой среды, образование воздушных пробок.

Первичный преобразователь РОС 301 со стержневым чувствительным элементом устанавливается на стенке или крышке резервуара так, чтобы конец резьбы был утоплен не более, чем на 20 мм.
Допускается размещать часть тросового чувствительного элемента в отрезке трубы диаметром не менее 45 мм. При длине чувствительного элемента до 2,5м — длина отрезка трубы должна быть не более 250 мм, при длине чувствительного элемента свыше 2,5м — длина отрезка трубы должна быть не более 600мм.

При вертикальной установке первичных преобразователей длиной свыше 0,6 м на резервуаре с интенсивным движением жидкости необходимо закрепить конец чувствительного элемента через изолятор, либо размещать его в перфорированной металлической трубе диаметром не менее 80 мм.

Резервуар с контролируемой средой, первичный преобразователь должны быть заземлены. При установке первичного преобразователя РОС 301 на резервуарах из непроводящего материала необходимо предусматривать внутри резервуара дополнительный электрод. Например, перфорированную трубу диаметром не менее 80 мм вокруг чувствительного элемента, металлическую полосу или пластину.
Дополнительный электрод должен быть заземлен и соединен со штуцером (фланцем) чувствительного элемента.

РОС 301

Смотрите также аналогичный  трехканальный датчик -реле уровня

ЭРСУ-3 датчик-реле уровня

sudovoe-snab.ru

РОС-301(Р; И) датчик-реле уровня. Снятые с производства. Смарт Прибор

Принцип действия датчика-реле основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. При погружении электрода датчика в контролируемую среду сопротивление участка электрод - стенка резервуара уменьшается, загорается светодиод и срабатывает реле соответствующего канала. При отсутствии среды сопротивление увеличивается, светодиод гаснет, реле обесточивается.

Датчик-реле состоит из передающего преобразователя ППР-03 и трех датчиков.

Передающий преобразователь состоит из корпуса, крышки, электронного блока, имеет наружный винт заземления, светодиоды, колодку для подключения под винт внешних проводов или кабелей. Уплотнение подводимых проводов или кабелей осуществляется прокладками, в которых на месте монтажа просекаются отверстия, соответствующие наружному диаметру провода или кабеля.

В передающих преобразователях прибора РОС 301Р от каждого реле на колодки выведены по две контактные группы.

По заказу потребителя датчики-реле поставляются с разъемом на передающем преобразователе для подключения внешних проводов или жил кабелей.

Материалы датчика

  Параметры контролируемой среды

Исполнение датчика

Материал электрода погружаемого в контролируемую среду

Материал изолятора

Рабочее избыточное давление Рраб, МПа, до

Температура, °С, не выше

удельная электрическая проводимость , См/м, не менее

стержневой

гибкий (тросовый)

Сталь 12Х18Н10Т ГОСТ 5632-72

Фторопласт 40ЛД

16

150

0,015



1

Полиэтиле ГОСТ 16388-85н

2,5

80

2 Г

Фторопласт 4



2,5

250

6

6 Г

6,3

250

7

-

Керамика

6,3

450

8

-



Примечание:

  1. Длина электрода, L – 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 м.
  2. При необходимости потребитель может уменьшить или увеличить длину электрода датчика до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода из материала, стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. Необходимая длина L может быть выполнена на заводе-изготовителе по заказу потребителя. Датчики исполнения 1Г, 2Г, 6Г выпускаются с длиной от 1 до 20 м по заказу потребителя.



Выходной сигнал

релейный, нагрузка на контакты выходного реле ток от 0,005 до 8 А, частотой 50, 60 Гц, напряжение от 5 до 400 В переменного тока и от 5 до 300 В постоянного тока

Напряжение питания

220В, частота 50 Гц ± 2% или 50 Гц ± 5% для исполнения ОМ

Потребляемая мощность

не более 12 В•А

Масса

датчика — от 0,1 до 2,5 кг;

 преобразователя передающего — не более 2 кк

Напряжение на электродах

не более 6 В переменного тока

 Степень защиты оболочек IP54 по ГОСТ 14254-96, исполнения с разъемами - IP40

Климатические факторы внешней среды для РОС 301

Климатическое исполнение



Категория размещения



Температура окружающего воздуха при  эксплуатации, С



Нижнее значение

Верхнее значение

Передающий преобразователь

УХЛ

3

-50

+60

ОМ

3

-50

+60

Т

3

-10

+45

УХЛ

4

+1

+35

Датчик

УХЛ

2

-50

+70

Т, ОМ

2

-50

+70



Климатические факторы внешней среды для РОС 301И

Климатическое исполнение



Категория размещения



Температура окружающего воздуха при эксплуатации, °С



Нижнее значение

Верхнее значение

Передающий преобразователь

ОМ

2

- 50

+ 60

УХЛ, Т

2

- 40

+ 60

Датчик

УХЛ

2

- 50

+ 70

Т, ОМ

2

- 50

+ 70

Стандартная комплектация:

  1. передающий преобразователь - 1 шт.;
  2. датчик  -  3 шт.;
  3. ПСиТО для РОС 301, РОС 301Р - 1 экз.;
  4. РЭ для РОС 301И -  1 экз

Датчик-реле уровня РОС 301 (И) - 1 - Г УХЛ3 - (0,25;0,60;2,00)

                                                     1     2   3     4                     5

ТУ 25-2408.0009-88

1 - обозначение искробезопасного исполнения;

2 - исполнение датчика;

3 - обозначение гибкого электрода;

4 - климатическое исполнение;

5 - длины электродов, м.

При заказе прибора с датчиком исполнения 8 для температуры контролируемой среды до 450°С необходимо указать толщину стенки емкости, включая теплоизоляцию.



www.smart-pribor.ru

РОС-301: технические данные прибора.

ОКП 42 1874

ТУ 4218-037-42334258-2006 - Р0С-301

Технические данные прибора РОС-301

Способ подачи выходного сигнала: переключающие контакты реле.

Нагрузка номинальная на контактах выходного реле:

  • ток: 0,5…2,5 А;
  • величина напряжения: 12…250 В;
  • частота тока: 50…60 Гц.

Порог верхнего значения сопротивления при срабатывании: 5000 Ом, при этом максимальная длина линии связи между передающим преобразователем и датчиками не более 1000 метров, при величие сопротивления каждой жилы связи не более 20 Ом.

Номинальное значение напряжения питания: 220 В переменного тока, с отклонением не более 15%.

Степени защищённости от механических воздействий: в исполнении N3, согласно ГОСТ 12997-84.

Степень защищённости прибора РОС-301 от вредного воздействия воды или пыли: IP54, согласно ГОСТ 14254-80.

Масса прибора РОС-301, не более:

  • преобразователь передающий - 1,0 кг;
  • датчики - 0,65 кг.

Материалы корпуса датчика, параметры контролируемой им среды, длина погружаемой части датчика и варианты исполнения датчика:

Материал электрода погружаемого
в контролируемую среду

Параметры контролируемой среды

Длина погружаемой части датчика L, м

Исполнение датчика

Материал электрода

Материал изолятора

Клейма электрода подключенного к материалу корпуса (штуцера)

Температура контролируемой среды, °С, не более

Рабочее давление, МПа, не более

Удельная электрическая проводимость, Ом/м

Сталь 12Х18Н10Т

Фторопласт 4 ГОСТ10007-80 или фторопласт 40 ЛД-2 ТУ301-05-17-89

Сталь 12Х18Н10Т или Сталь 20

200

2,5

0,015

От 0,6 до 5 при вертикальном монтаже или 0,1 при горизонтальном монтаже

1; 3

6,3

4.1

Керамика

250

2,5

4.2



Климатическое исполнение электронного регулятора-сигнализатора уровня РОС-301:

Климатическое исполнение

Категория размещения

Температура окружающего воздуха при эксплуатации, ºС

Относительная влажность воздуха при эксплуатации, %

Нижнее значение

Верхнее значение

Датчик

УХЛ

2

-50

+70

98 при 35ºС (без конденсации влаги)

Т

3

-10

+50

ОМ

-

-30

+55

100 при 25ºС

Преобразователь передающий

УХЛ

3

-50

+60

98 при 35ºС (без конденсации влаги)

Т

3

-10

+50

ОМ

-

-30

+55

100 при 25ºС

Срок гарантийного обслуживания: 1 год с момента ввода прибора РОС-301 в эксплуатацию.

Средний срок службы прибора РОС-301: 12 полных лет.

ros301.ru

Альфа Прилад - поставка промышленного оборудования

4. Измерение и регулирование уровня>> 4.2. Датчики-реле уровня >>>

Наше предприятие оказывает услуги по ремонту, производит техническое обслуживание датчиков-реле уровня РОС-301.

Аналог: ЭРСУ-К2, ЭРСУ-3М, САУ-М6, ESP50, ВАРИАНТ-Т | Заменяет: ЭРСУ-3, ЭРСУ-4 |
Назначение

Датчики-реле уровня РОС 301 предназначены для контроля трех уровней электропроводных жидкостей в одном или в различных резервуарах в стационарных и корабельных условиях, а датчики-реле уровня РОС 501И в том числе, и во взрывоопасных зонах.

Датчики исполнения «И» имеют маркировку взрывозащиты IExibIIBT4.

Технические характеристики
Материалы датчикаПараметры контролируемой средыИсполнение датчика
Материал электрода, погружаемого в контролируемую средуМатериал изолятораРабочее избыточное давление, Рраб, МПа, доТемпература, °С, не вышеУдельная электрическая проводимость, См/м, не менее
Сталь 12Х18Н10Т
ГОСТ 5632-72
Фторопласт 42,52000,0151
Полиэтилен
ГОСТ 16388-85
2,5802
0,1803

Длина электрода, L:

вертикальный монтаж:

0,6 м

горизонтальный монтаж:

0,1 м

При необходимости потребитель может уменьшить или увеличить длину электрода датчика до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода из материала, стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

Выходной сигнал:

релейный ток:

от 0,005 до 8 А

напряжение:

от 5 до 250 В

частота:

50 Гц

Напряжение питания:

напряжение:

220 (+10%-15%

частота:

50 Гц ± 2% или 50 Гц ± 5% для исполнения ОМ

Потребляемая мощность, не более:

12 В·А

Масса:

датчика, не более:

0,65 кг

преобразователя передающего, не более:

2 кг

Напряжение на электроде, не более:

6 В переменного тока

Степень защиты от влияния окружающей среды (попадания внутрь изделия пыли и воды):

ІР54

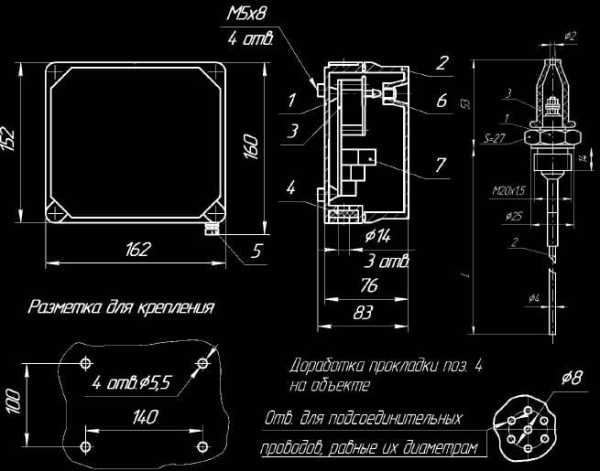

Габаритные и установочные размеры преобразователя передающего и датчика:

Условия эксплуатации
Климатическое исполнениеКатегория размещенияТемпература окружающего воздуха при эксплуатации, °С
Нижнее значениеВерхнее значение
РОС 301РОС 301ИРОС 301РОС 301ИРОС 301РОС 301И
Передающий преобразователь
УХЛ32-50-40+60+60
ОМ32-50-40+60+60
Т3-10+45
УХЛ4+1+35
Датчик
УХЛ22-50-50+70+70
Т, ОМ22-50-50+70+70
Допустимые воздействия
Наименование механического
воздействия
Нормы для:
      Датчиков-реле исполнений УХЛ, Т            Датчиков-реле исполнения ОМ
Вибрация:

диапазон частот, Гц

5,0…80,0 исп. N3 ГОСТ 12997-845,0…100,0
ускорение, м/с29,87,0
Удары:

ускорение, м/с2

50
длительность удара, с10…15

частота следования, ударов/мин

40…80
Качка:предельный угол наклона, град30

период качки, с

7…9
Наклоныпод углом к горизонтали, град15
Устройство и принцип работы

Принцип действия датчика-реле основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. При погружении электрода датчика в контролируемую среду сопротивление участка электрод - стенка резервуара уменьшается, загорается светодиод и срабатывает реле соответствующего канала. При отсутствии среды сопротивление увеличивается, светодиод гаснет, реле обесточивается.

Датчик-реле состоит (рисунок "Габаритные размеры") из передающего преобразователя ППР-03 и трех датчиков.

Передающий преобразователь состоит из корпуса 1, крышки 2, электронного блока 3, имеет наружный винт заземления 5, светодиоды 6, колодку 7 для подключения под винт внешних проводов или кабелей. Уплотнение подводимых проводов или кабелей осуществляется прокладками 4, в которых на месте монтажа просекаются отверстия, соответствующие наружному диаметру провода или кабеля.

Датчик (см. рисунок 2) состоит из корпуса (штуцера) 1, электрода с изолятором 2 и колпачка 3, служащего для уплотнения провода, подключаемого к клемме электрода.

Порядок установки датчика-реле уровня РОС 301
  • Установка и монтаж приборов должны производиться в соответствии с техническим описанием или руководством по эксплуатации.
  • Монтаж соединительных проводов или кабелей производить любым проводом или кабелем с сечением жилы не более 1,5 мм2.
  • Соединение датчиков и передающего преобразователя осуществляется линией связи любой длины в пределах объекта (оптимально до 500 м).

  • Допустимое значение параметров линии связи между датчиками и передающим преобразователем приборов взрывозащищенного исполнения: емкости - 0,15 мкФ; индуктивности - 0,2 мГн;
  • При монтаже приборов взрывозащищенного исполнения внешние искробезопасные и искроопасные цепи должны прокладываться раздельными кабелями или проводами. Расстояние между изолированными проводами искробезопасных и искроопасных цепей внутри передающего преобразователя должно быть не менее 6 мм.
  • Допускается прокладка линий связи между датчиком и передающим преобразователем группы датчиков в одном кабеле или пучке без экранирования линии связи каждого из датчиков. В условиях воздействия электромагнитных помех прокладку линий связи между датчиком и передающим преобразователем одного или группы датчиков производить в экране или металлической трубе.

    Передающий преобразователь устанавливается в месте удобном для наблюдения за состоянием свечения элементов световой индикации, для проведения межрегламентного обслуживания.

  • Датчик устанавливается на емкости с контролируемой средой горизонтально, вертикально или наклонно так, чтобы контролируемый уровень находился в рабочей зоне (в диапазоне контроля) чувствительного элемента.
  • Не допускается устанавливать датчики так, чтобы рабочие зоны (диапазон контроля) чувствительных элементов находились в местах, где возможны постоянные залегания контролируемой среды, образование воздушных пробок.
  • Датчик устанавливается на стенке или крышке резервуара так, чтобы конец резьбы был утоплен не более, чем на 20 мм.
  • При вертикальной установке датчиков длиной свыше 0,6 м на резервуаре с интенсивным движением жидкости необходимо закрепить конец чувствительного элемента через изолятор, либо размещать его в перфорированной металлической трубе диаметром не менее 80 мм.
  • Резервуар с контролируемой средой, датчики должны быть заземлены. При установке датчиков на резервуарах из непроводящего материала необходимо предусматривать внутри резервуара дополнительный электрод. Например, перфорированную трубу диаметром не менее 80 мм, металлическую полосу или пластину. Дополнительный электрод должен быть заземлен и соединен со штуцером (фланцем) чувствительного элемента.

Схема монтажа датчиков в резервуаре из проводящего материала:

ap.net.ua

Датчики-реле уровня РОС 301 | КИП-Арматура



Датчики-реле уровня РОС 301 предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.

Датчики-реле с маркировкой А предназначены для эксплуатации на АЭС.

Датчики-реле уровня исполнения "И" имеют маркировку взрывозащиты " IExibIIBT4".

Датчики-реле уровня РОС 301 ТУ-4218-003-14061525-2009 предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.



Основные технические характеристики РОС 301



Конструктивное исполнение чувствительных элементов:

— стержневое;

— тросовое.

Длина чувствительного элемента - от 0,1 до 2,5 м (по заказу можно до 5 м), тросового - от 1 до 22 м.

Напряжение питания:

— 220 В (+10%/-15%), частота 50 Гц ± 2 % или 50 Гц ± 5 % для исполнения ОМ.

Температура контролируемой среды от минус 100 до плюс 450 °С (в зависимости от конструкции).

Выходной сигнал:

— релейный;

— световая индикация.

Потребляемая мощность не более 12 В·А.



Материалы датчика



Материалы датчика

Параметры контролируемой среды

Исполнение датчика

Материал электрода, погружаемого в контролируемую
среду

Материал изолятора

Рабочее
избыточное давление, Рраб, МПа, до

Температура,
°С, не выше

Стержневой

Гибкий (тросовый)

Сталь 12Х18Н10Т

Керамика

2,5

до + 350 °С (указывать при заказе точную температуру процесса)

8

www.armatek-tula.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
