Условные графические обозначения элементов автоматизации. Таблица 5.1 – Датчики и показывающие приборы.

ГОСТы, СНиПы

Карта сайта TehTab.ru

Поиск по сайту TehTab.ru

Навигация по справочнику TehTab.ru: главная страница / / Техническая информация/ / Технологические понятия и чертежи/ / Символы и обозначения оборудования на чертежах и схемах./ / Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005. / / Условные графические обозначения элементов автоматизации. Таблица 5.1 – Датчики и показывающие приборы.

Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.

Условные графические обозначения элементов автоматизации и приводов. Таблица 5.1 – Датчики и показывающие приборы.

Таблица 5.1 – Датчики и показывающие приборы

Обозначение	Наименование	Код обозначения
	Датчик, общее обозначение	5.1.01
	Датчик температуры (буква Т)	5.1.02
	Датчик температуры мокрого термометра (T_w)	5.1.03
	Датчик температуры точки росы (T_D)	5. 1.04
	Датчик давления (P)	5.1.05
	Датчик перепада давления (ΔP)	5.1.06
	Датчик расхода среды (G)	5.1.07
	Датчик количества теплоты (Q)	5.1.08
	Датчик относительной влажности (φ)	5.1.09
	Датчик влагосодержания (d)	5.1.10
	Датчик энтальпии (J)	5.1.11
	Датчик окиси углерода, угарного газа (CO)	5. 1.12
	Датчик углекислого газа (CO₂)	5.1.13
	Датчик уровня	5.1.14
	Прибор показывающий, общее обозначение	5.1.15
	Термометр (T)	5.1.16
	Термометр «мокрый» (T_w)	5.1.17
	Термометр «точка росы» (T_D)	5.1.18

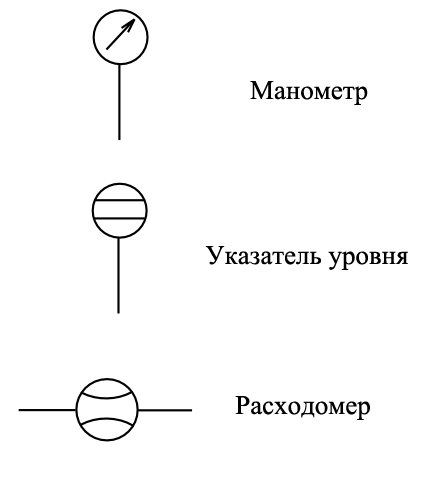

	Манометр (P)	5.1.19
	Психрометр (φ)	5. 1.20
	Гигрометр (d)	5.1.21
