Оптические датчики тока и напряжения
Неослабевающий интерес к волоконнооптическим датчикам тока, работа которых основана на эффекте Фарадея,
и датчиков напряжения, основанных на использовании эффекта Поккельса [1], связан
с высокими потенциальными возможностями
этих устройств. К ним относятся:
- Широкий динамический диапазон измерений (токов до сотен кА, напряжения
до сотен кВ). - Высокая линейность.
- Широкий частотный диапазон, позволяющий анализировать гармоники напряжения и тока непосредственно в высоковольтной цепи.
- Отсутствие влияния нагрузки вторичных
цепей и потерь в них. - Высокая устойчивость оптоволоконных
информационных каналов к внешним
электромагнитным помехам. - Меньшие массо-габаритные показатели.
- Первичный оптический преобразователь
может быть удален от блока электроники
на 450–900 м и более.
Применение таких трансформаторов особенно эффективно в высоковольтных и средневольтовых электрических сетях, что объясняется тем, что наиболее сложные вопросы
волокна изначально являются диэлектриками.

Соответственно, легко обеспечивается гальваническая развязка измерительной и высоковольтной цепи, повышается безопасность при
эксплуатации данных приборов.
Работа оптического датчика тока
Работа оптического датчика тока основана
на эффекте Фарадея, заключающемся в изменении поляризации светового потока под
воздействием магнитного поля. Конкретная
реализация датчиков, использующих этот
эффект, может отличаться и патентуется
фирмами-производителями.
Рис. 1. Структурная схема оптоволоконного датчика
тока с электронно-оптическим блоком
Упрощенная структура электроннооптической схемы датчика тока (рис. 1) содержит источник оптического сигнала. Этот
вращения, которые поступают в оптическую
петлю, выполненную из N витков оптоволокна. Магнитное поле, создаваемое током I,
протекающим по проводу, в соответствии
с эффектом Фарадея замедляет один сигнал и ускоряет другой.

до следующего кругового поляризатора, который преобразует их в линейно поляризованные световые потоки с плоскостями поляризации, сдвинутыми на угол:
где V — постоянная Верде.
Постоянная Верде — величина, характеризующая магнитное вращение плоскости
поляризации в веществе. Ее значение зависит
от свойств вещества, длины волны и монохроматичности излучения.
Пришедшие световые потоки преобразуются фотоприемником в два напряжения переменного тока с частотой ω = 2πС/λ (С — скорость света в оптоволокне, λ — длина волны
блока, преобразующего угол Δφ в цифру
с дальнейшей обработкой в DSP-процессоре.
Цифровой блок оснащен высокоуровневыми
и низкоуровневыми аналоговыми интерфейсами и дополнительным цифровым интерфейсом, поддерживающим стандарт IEC 61850, что
открыло пути к созданию полностью цифровой системы защиты и измерения.

Работа оптического датчика
напряжения
Работа оптического датчика напряжения
основана на эффекте Поккельса, заключающемся в возникновении двойного лучепреломления в оптических средах при наложении постоянного или переменного электрического поля (рис. 2), что наблюдается
у кристаллических пьезоэлектриков:
где E — напряженность электрического поля;
L
K — электро-оптические коэффициенты.
Рис. 2. Упрощенная структурная схема оптического датчика напряжения с электронно-оптическим блоком
Эффект находится в прямо пропорциональной зависимости от величины приложенного электрического поля. Напряжение
рассчитывается на основании измерения датчиками напряженности электрического поля
в нескольких точках колонны.
Разработкой оптических датчиков напряжения и тока занимается целый ряд компаний, среди которых следует отметить канадскую компанию NxtPhase T&D Corporation,
шведскую фирму PowerSense, американские
фирмы OptiSense Network, Inc. , ABB, Inc.,
Airak, Inc., FieldMetrics, Inc. (FMI).
Интерес к разработкам, исследованиям и внедрению этих датчиков проявляется и в России.
Впервые в нашей стране оптические преобразователи были продемонстрированы компанией «ПроЛайн» [2], являющейся эксклюзивным представителем компании NxtPhaseT&D
сети России» в ноябре 2006 года. Уже в 2007 г.
установлены и введены в эксплуатацию комбинированные оптические системы NXVCT-220 на подстанции 220 кВ ОАО «РЖД». В апреле
2008 г. с применением оптического трансформатора NXCT-F3 в Сургуте создан опытный
полигон для подтверждения его эксплутационных и метрологических характеристик. В декабре 2008 г. ОАО «ТГК1» с применением оптического трансформатора NXCT-F3 введена точка
коммерческого учета.
В 2006 г. в России создана компания ООО
«Уникальные волоконные приборы» [3], занимающаяся разработкой и изготовлением отечественных оптоволоконных трансформаторов
тока и напряжения, которые, судя по публикуемым техническим характеристикам, не уступают лучшим зарубежным образцам.
Датчики компании NxtPhase T&D Corporation
следует сказать, что огромные возможности
открывают оптические датчики для средневольтовых (MV) и низковольтных (LV) цепей.
Малые габариты и вес этих датчиков позволяют разместить измерительный комплекс
на их основе на опоре линии электропередачи
или подвесить к проводам. В ряде случаев эти
датчики выгодно использовать и в сетях низкого напряжения, получая выигрыш по надежности и массо-габаритным показателям.
Некоторые обобщенные сравнительные
характеристики оптических датчиков различных компаний приведены в таблицах 1, 2.
Таблица 1. Сравнительные характеристики оптоволоконных датчиков тока различных компаний
Характеристика | NxtPhase | OptiSense | FieldMetrics | ABB | Airak | ООО «УВП» | |
Номин.![]() | 0,1–100 | 5–20 | 0,003–1 | 0,6–20 | 1–3,5 | 0,003–30 | 1–450 |
Класс точности, % | 0,25 | 2 | 0,2 | 0,2 | 0,2 | 1 | 0,25 |
Рабочая частота, Гц | 50/60 | 50/60 | – | 50/60 | 50/60 | 50/60 | 0–6000 |
Частотная полоса, Гц | 0,01–6000 | – | – | до 5000 | 0–10 000 | 5–5000 | 0–9000 |
Номин. напряжение, кВ | 69–765 | 36 | 15, 20, 35 | 11–36 | 72,5–800 | 3,6–36 | 110–750 |
Масса, кг | 49–95 | – | 9 | 5–15 | 50–186 | 0,028–0,57 | от 40 |
Диапазон рабочих температур, °С | –50…+60 | –40…+50 | –40…+75 | –50…+85 | –5…+40 | –40…+85 | –50…+60 |
Таблица 2. Сравнительные характеристики оптических датчиков напряжения различных компаний
Характеристика | NxtPhase | OptiSense | FieldMetrics | ABB | Airak | ООО «УВП» |
Номин. напряжение, кВ | 121–550 | 35 | 138 | 115–550 | 0,003–5 | 110 |
Класс точности, % | 0,2/3 | 0,2 | 0,3 | 0,2 | 1 (5) | 0,1 |
Рабочая частота, Гц | 10/3000 | – | – | – | 50/60 | – |
Частотная полоса, Гц | 0,1–6000 | – | 5–5000 | – | 6–5000 | – |
Масса, кг | 132–650 | 2,5 | 68 | 50–186 | 0,17 | 98 |
Диапазон рабочих температур, °С | –40…+50 | –40…+50 | –40…+70 | –5…+40 | 0…+50 | –50…+60 |
Естественно, что в таблицах даются некоторые обобщенные параметры продукции, выпускаемой той или иной компанией, без указания особенностей конкретных марок изделий.
Рассмотрим несколько подробнее некоторые характерные особенности оптических
датчиков каждой компании и, соответственно, области их применения.
Компания NxtPhase T&D Corporation выпускает:
- высоковольтные измерительные оптические преобразователи тока NXCT для измерения тока до 4 кА с классом точности
0,5 в сетях 60–750 кВ; - высоковольтные измерительные оптические преобразователи напряжения NXVT
для измерения напряжения в диапазоне 138–500 кВ с классом точности 0,25; - высоковольтные измерительные оптические преобразователи тока и напряжения,
совмещенные NXVCT для измерения тока
в диапазоне до 4 кА и напряжения до 500 кВ
с классом точности 0,25; - измерительные оптические преобразователи, трансформируемые NXCT-F3, предназначенные для измерения токов до 100 кА
Компания FieldMetrics, Inc. [5] основана
в 2001 г. и специализируется на разработке
и производстве трех линеек оптоволоконных
датчиков для средневольтовых (11–36 кВ)
энергетических сетей переменного тока:
MetPod, Fiber MetPod, MetPod Lite класса 0,2.
В линейку MetPod входят комбинированные датчики тока и напряжения (рис. 3а),
которые могут крепиться непосредственно
на опоре. Электронный блок с автономным
блоком питания выполнен в единой конструкции с датчиками. Связь с пунктом сбора и обработки информации осуществляется
по радиоканалу мощностью до 1 Вт.
Рис. 3. а) Комбинированный модуль MetPod; б) датчик тока MetPod Lite
Fiber MetPod предусматривает интегрированное исполнение датчика тока, датчика
напряжения и электронного преобразователя оптических сигналов в цифровой код,
размещаемых в легком прочном корпусе. Непосредственно на корпусе монтируется
радиопередатчик, обеспечивающий беспроводную связь с диспетчерским пунктом.
MetPod Lite — датчик тока класса 0,3, облегченной конструкции, крепится на изолированной штанге, подключаемой между
активным проводом и нейтралью (рис. 3б).
Датчики имеют более низкую стоимость
по сравнению с MetPod.
Помимо оборудования для контроля параметров средневольтовых сетей, фирма
активно разрабатывает и внедряет датчики
класса 0,3 для высоковольтных приложений.
В основе этих датчиков лежит модульный
принцип построения, состоящий в использовании опорных модулей на 15 кВ, из которых
можно набирать датчики для сетей до 750 кВ.
Компания PowerSense A/S [6], основанная
в 2006 году, предложила потребителям линейку энергоизмерительного оборудования
Discos, в которую вошли оптоволоконные
датчики тока (рис. 4а), напряжения (рис. 4б)
и комбинированные датчики тока/напряжения (рис. 4в), предназначенные для работы
в сетях до 36 кВ. Диапазон измерения токов — от 5 А до 20 кА с погрешностью 2%,
погрешность измерения напряжения — 1%.
Сами датчики крепятся на штанге и оптоволокном соединяются с оптическим модулем,
размещаемым на опоре.
Рис. 4. Датчики фирмы PowerSense: а) тока; б) напряжения; в) комбинированные (тока/напряжения)
Компания Optisense Network, основанная
в 2001 г. , специализируется на производстве
высокоточных компактных датчиков тока
и напряжения, используемых в сетях с напряжением до 35 кВ.
Компания Airak, Inc. [7] выпускает оптоволоконные датчики, отличающиеся наименьшими массо-габаритными показателями.
Оптоволоконные датчики напряжения этой
фирмы вместе с пятиметровыми выводами
весят всего 170 г (рис. 5а). Датчик напряжения
размещен на специальной платформе, расположенной на опоре. Стандартный диапазон
измерения напряжения — 5 кВ (со сменой
ячейки Поккельса диапазон может быть расширен до 13,8 кВ). Максимальная приведенная
погрешность составляет 5%, типовая — 1%.
Рис. 5. а) оптоволоконный датчик напряжения
фирмы Airak, Inc.;
б) токовый датчик для воздушных линий
Судя по приведенным данным, недостатками датчика являются низкая точность измерения и малый диапазон измеряемых напряжений. Существенным недостатком для его
применения в российских условиях является
также температурный диапазон — 0…50 °С.
Лучшими показателями обладают датчики
тока этой фирмы. Токовый датчик для воздушных линий (рис. 5б) позволяет измерять
токи в диапазоне от 3 А до 1 кА (возможны
версии до 15 кА) с погрешностью, не превышающей 1%. Он работает в диапазоне температур –40…+85 °С. Вес этих датчиков не превышает 570 г, что позволяет легко смонтировать их прямо на проводах, не прибегая
к разъединению линии (рис. 6).
Рис. 6. Размещение датчиков фирмы Airak, Inc.
на воздушной линии электропередачи
Компактность и малый вес последнего
датчика привлекает внимание разработчиков систем контроля и управления энергетическими системами на наземном, морском
и воздушном транспорте. В США в рамках
программы по модернизации морского флота разрабатываются так называемые «полностью электрические» (all-electric) корабли [8].
Первое такое судно должно быть сдано в эксплуатацию в 2011 г. Для обеспечения мониторинга и управления всеми системами корабля требуется около 10 000 электрических
датчиков. Такую задачу невозможно решить
с использованием традиционных датчиков, включая датчики Холла. В связи с этим
на фирме Airak, Inc. специально для этих целей были разработаны сверхминиатюрные
оптоволоконные датчики тока и напряжения
с погрешностью измерения 1%.
Представляет интерес датчик, предназначенный для измерения тока и напряженности
магнитного поля при применении в стационарном оборудовании (рис. 7). Датчик имеет
вес 28 г и устанавливается на шину 4″×¾″.
Токи измеряются в диапазоне от 3 А до 3 кА
с погрешностью не более 1%.
Рис. 7. Датчик тока и напряженности магнитного поля
для применения в стационарном оборудовании
Компания ABB, Inc. [9] известна, прежде
всего, по токовым датчикам, используемым
в цепях постоянного тока, основанным на эффекте Холла [10]. Преобразователи такого
типа хотя и надежны, но очень сложны, а их
вес может достигать 2000 кг. При их установке также необходимы сложные процедуры
настройки для исключения влияния асимметричного поля и перекрестных наводок
с расположенных рядом шин. Для решения
этих и других проблем компания ABB разработала новый оптоволоконный датчик тока
(Fiber Optic Current Sensor, FOCS) (рис. 8)
[11]. По сравнению с датчиками Холла новые
датчики имеют следующие преимущества:
- Продолжительность установки и ввода в эксплуатацию измеряется часами,
а не днями. - Резко снижается сложность системы.
- Устройства не подвержены воздействию магнитных полей сложных конфигураций и перекрестным наводкам от соседних шин.
- Повышается точность (до 10-кратного
уменьшения погрешности). - Широкая полоса пропускания обеспечивает быструю реакцию на пульсации и нестационарные токи.
- Датчики обеспечивают измерение постоянных токов как в одном, так и в двух направлениях.
Рис. 8. Оптоволоконный датчик тока FOCS компании ABB, Inc.
Датчик позволяет измерять токи
от 0 до ±500 кА с погрешностью 0,1% в диапазоне частот от 0 до 4 кГц. Вес одной секции — 5 кг.
Применение таких датчиков в металлургической и химической промышленности может существенно повысить эффективность
производства и дать значительный экономический эффект. В производстве алюминия,
меди, марганца, цинка, стали и хлора требуются огромные объемы электроэнергии.
Электролизные ванны для производства алюминия обычно питаются постоянным напряжением 1000 В и потребляют ток до нескольких сот килоампер. Необходимо учесть, что
ошибка на 0,1% в измерении тока 500 кА приводит к ошибке учета мощности на 0,5 МВт.
Компания ABB, Inc. считается одним
из лидеров в разработке и оптоволоконных
датчиков для высоковольтных электроэнергетических приложений. Магнитооптические
датчики тока (Magneto-Optic Current Transformer,
MOCT) этой компании (рис. 7) могут
использоваться в сетях с напряжением от 72,5
до 800 кВ для измерения токов до 3,5 кА.
Рис. 9. Эквивалентная схема измерения напряжения
с помощью датчика тока
Оптоволоконные датчики напряжения
обычно имеют более сложную конструкцию.
В связи с этим компания ABB для измерения
напряжения предложила проводить измерение тока через нагрузку с известным значением сопротивления, подключенную последовательно с датчиком MOCT (рис. 9) [12].
Физически указанная нагрузка реализована
с помощью электрооптического трансформатора напряжения EOVT (рис. 10) [13].
Рис. 10. Датчик напряжения компании ABB, Inc. на базе MOCT и EOVT
Как следует из предложенного обзора, класс
оптических датчиков тока и напряжения может занять существенное место в системах мониторинга, контроля и управления в энергетике, металлургической, химической, судостроительной и оборонной промышленности.
Литература
- Окоси Т. и др. Волоконно-оптические датчики.
Л.: Энергоатомиздат, 1990. - Власов М., Сердцев А. Оптические трансформаторы: первый опыт // Энергоэксперт. 2007. № 1.
- www.ufdgroup.ru
- www.nxtphase.com
- www.fieldmetricsinc.com
- www.sensethepower.com
- www.airak.com
- Duncan P., Mastro S. Fiber Optic current und
potential sensors for naval shipboard use //
A publication of the National Electronics Manufacturing
Center of Excellence.April 2005.
- www.abb.com
- Чекмарев А. Датчики тока и напряжения АВВ.
От печатной платы до преобразователей-гигантов // Силовая электроника. 2006. № 3. - Бонерт К., Гугенбах П. Новый оптоволоконный
датчик FOCS от ABB для электрохимических
производств // ABB Ревю. 2005. № 1. - Performance Assessment of Advanced Digital
Measurement and Protection Systems. PSERC
Publication 06–23. August 2006. - Bohnert K., Gabus P., Brändle H. Fiber-Optic
Current and Voltage Sensors for High-Voltage
Substations // Invited paper at 16th International
Conference on Optical Fiber Sensors. October 13–17,
2003, Nara Japan Technical Digest.
ДАТЧИКИ ТОКА И НАПРЯЖЕНИЯ НА ОСНОВЕ ЭФФЕКТА ХОЛЛА – Coretech
Датчики тока замкнутого контура. переходи в раздел замкнутого контура | Датчики тока разомкнутого конура. переходи в раздел разомкнутого контура |
Датчики утечки постоянного тока. переходи в раздел датчики утечки тока | Датчики напряжения. переходи в раздел датчики напряжения |
КРИТЕРИИ ВЫБОРА ДАТЧИКОВ
1. Напряжение питания.
Промышленные датчики тока и напряжения могут подключаться к однополярному или к симметричному (биполярному) электропитанию.
Стандартные значение однополярного питания: +3,3 В, +5,0 В.
Стандарные уровни симметричного питания: ±12 В, ±15 В, ±18 В, ±24 В.
2. Точность измерения.
Выбирая прибор по данному параметру, следует учитывать, что увеличение точности влечёт за собой удорожание изделия, и зачастую, приводит к увеличению массы и габаритов изделия.
3. Уровень номинального и максимального измеряемого (первичного) электрического тока.
Датчики тока могут измерять значения от единиц ампер до тысяч ампер. Увеличение номинального и максимального измеряемого тока влечёт за собой увеличение стоимости и массо-габаритных параметров датчиков.
4. Тип корпуса.
Датчики тока и напряжения выполняются к корпусах, которые предназначены для монтажа на печатной плате или для монтажа на рейку (на панель).
5. Диапазон рабочих температур.
Варианты рабочих диапазонов достигают в нижней части до -40 °C, а в верхней части диапазона достигают до +85 °C и даже до +105 °C.
По этим данным мы составили кросс таблицу наших датчиков и всеми известных датчиков LEM.
Coretech | LEM | Внешний вид Coretech | Внешний вид LEM | Питание.![]() | Выходной сигнал. Общий параметр |
CHB5DS5S6 | LESR6-NP | ±5V | 2.5±0.625V | ||
CHB15DS5S6 | LESR15-NP | ±5V | 2.5±0.625V | ||
CHB25DS5S6 | LESR25-NP | ±5V | 2.5±0.625V | ||
CHB50DS5S6 | LESR50-NP | ±5V | 2.5±0.625V | ||
CHB100LTA15D | LF205-S | ±12-15V | 100mA | ||
CHB200LTA15D | LF205-S | ±12-15V | 100mA | ||
CHB300LTA15D | LF306-S | ±12-15V | 150mA | ||
CHB200LTB15D | HTA200-S | ±15-24V | ±4.![]() | ||
CHB300LTB15D | HTA300-S | ±15-24V | ±4.0V | ||
CHB400LTB15D | HTA400-S | ±15-24V | ±4.0V | ||
CHB500LTB15D | HTA500-S | ±15-24V | ±4.0V | ||
CHB500TBh25D | LF505-S | ±15-24V | 100mA | ||
CHB1000LFD15D | LF1010-S | ±15-24V | 200mA | ||
CHB1000LF15D | LF2005-S/SP3 | ±15-24V | 400mA | ||
CHB2000LF15D | LF2005-S/SP9 | ±15-24V | 400mA | ||
CHB50AP15D | LA55-P LA55-TP | ±12-15V | 50mA | ||
CHB100AP15D | LA100-P | ±12-15V | 100mA | ||
CHB125AP15D | LA125-P | ±12-15V | 125mA | ||
CHB200AP15D | LA200-P | ±12-15V | 100mA | ||
CHB05SY15D4 | HX5-P | ±12-15V | ±4.![]() | ||
CHB10SY15D4 | HX10-P | ±12-15V | ±4.0V | ||
CHB20SY15D4 | HX20-P | ±12-15V | ±4.0V | ||
CHB30SY15D4 | HX30-P | ±12-15V | ±4.0V | ||
CHB50SY15D4 | HX50-P | ±12-15V | ±4.0V | ||
CHB10HXS5S | HXS10-NP | ±5V | 2.5±0.625V | ||
CHB20HXS5S | HXS20-NP | ±5V | 2.5±0.625V | ||
CHB30HXS5S | HXS22-NP | ±5V | 2.5±0.625V | ||
CHB50HXS5S | HXS50-NP | ±5V | 2.![]() | ||
CHB05LX15D | HY5-P | ±12-15V | ±4.0V | ||
CHB10LX15D | HY10-P | ±12-15V | ±4.0V | ||
CHB15LX15D | HY15-P | ±12-15V | ±4.0V | ||
CHB20LX15D | HY20-P | ±12-15V | ±4.0V | ||
CHB50LX15D | HY50-P | ±12-15V | ±4.0V | ||
CHB50LX5S6 | HY50-PS | ±5V | 2.5±0.625V | ||
CHB25C15D | Lh35-P | ±12-15V | ±25mA | ||
CHB50C15D | LH50-P | ±12-15V | ±50mA | ||
CHB5DS5S6 | LTS5-NP LTSR5-NP | ±5V | 2.![]() | ||
CHB15DS5S6 | LTS15-NP LTSR15-NP | ±5V | 2.5±0.625V | ||
CHB25DS5S6 | LTS25-NP LTSR25-NP | ±5V | 2.5±0.625V | ||
CHB500Sh25D | LT505-S | ±15-24V | 250mA | ||
CHB1000Sh25D | LT1005-S | ±15-24V | ±200mA | ||
Coretech | LEM | Внешний вид Coretech | Внешний вид LEM | Питание.![]() | Выходной сигнал. Общий параметр |
CHK50BR5S2 CHK50BS5S2 | HASS50-S | ±5V | 2.5±0.625V | ||
CHK100BR5S2 CHK100BS5S2 | HASS100-S | ±5V | 2.5±0.625V | ||
CHK200BR5S2 CHK200BS5S2 | HASS200-S | ±5V | 2.5±0.625V | ||
CHK300BR5S2 CHK300BS5S2 | HASS300-S | ±5V | 2.5±0.625V | ||
CHK400BR5S2 CHK400BS5S2 | HASS400-S | ±5V | 2.5±0.625V | ||
CHK500BR5S2 CHK500BS5S2 | HASS500-S | ±5V | 2.5±0.625V | ||
CHK600BR5S2 CHK600BS5S2 | HASS600-S | ±5V | 2.![]() | ||
CHK50BS15D4 CHK50BR15D4 | HAS50-S | ±12-15V | ±4.0V | ||
CHK100BS15D4 CHK100BR15D4 | HAS100-S | ±12-15V | ±4.0V | ||
CHK200BS15D4 CHK100BR15D4 | HAS200-S | ±12-15V | ±4.0V | ||
CHK300BS15D4 CHK300BR15D4 | HAS300-S | ±12-15V | ±4.0V | ||
CHK600BS15D4 CHK600BR15D4 | HAS600-S | ±12-15V | ±4.0V | ||
CHK100LB5S2 CHK100LB15D4 | HTB100-Р | ±5V ±12-15V | 2.5±2.0V ±4.0V | ||
CHK200LB5S2 CHK200LB15D4 | HTB200-Р | ±5V ±12-15V | 2. ±4.0V | ||
CHK300LB5S2 CHK300LB15D4 | HTB300-Р | ±5V ±12-15V | 2.5±2.0V ±4.0V | ||
CHK50HAL15D4 | HAL50-S | ±12-15V | ±4.0V | ||
CHK100HAL15D4 | HAL100-S | ±12-15V | ±4.0V | ||
CHK200HAL15D4 | HAL200-S | ±12-15V | ±4.0V | ||
CHK300HAL15D4 | HAL300-S | ±12-15V | ±4.0V | ||
CHK400HAL15D4 | HAL400-S | ±12-15V | ±4.0V | ||
CHK600HAL15D4 | HAL600-S | ±12-15V | ±4.![]() | ||
CHK200F15D4 CHK200FK15D4 | HOP200-SB | ±12-15V | ±4.0V | ||
CHK400F15D4 CHK400FK15D4 | HOP400-SB | ±12-15V | ±4.0V | ||
CHK800F15D4 CHK800FK15D4 | HOP800-SB | ±12-15V | ±4.0V | ||
CHK1000F15D4 CHK1000FK15D4 | HOP1000-SB | ±12-15V | ±4.0V | ||
CHK2000F15D4 CHK2000FK15D4 | HOP2000-SB | ±12-15V | ±4.![]() | ||
СHK200HAT15D4 | HAT200-S | ±12-15V | ±4.0V | ||
СHK400HAT15D4 | HAT400-S | ±12-15V | ±4.0V | ||
СHK600HAT15D4 | HAT600-S | ±12-15V | ±4.0V | ||
СHK800HAT15D4 | HAT800-S | ±12-15V | ±4.0V | ||
СHK1000HAT15D4 | HAT1000-S | ±12-15V | ±4.0V | ||
СHK1500HAT15D4 | HAT1500-S | ±12-15V | ±4.0V | ||
CHK500HAX15D4 | HAX500-S | ±12-15V | ±4.0V | ||
CHK800HAX15D4 | HAX800-S | ±12-15V | ±4.0V | ||
CHK1000HAX15D4 | HAX1000-S | ±12-15V | ±4.0V | ||
CHK1500HAX15D4 | HAX1500-S | ±12-15V | ±4.![]() | ||
Coretech | LEM | Внешний вид Coretech | Внешний вид LEM | Питание. Общий параметр | Выходной сигнал. Общий параметр |
CHV200AC15D25 | LV25-200 | ±12-15V | ±25mA | ||
CHV400AC15D25 | LV25-400 | ±12-15V | ±25mA | ||
CHV600AC15D25 | LV25-600 | ±12-15V | ±25mA | ||
CHV800AC15D25 | LV25-800 | ±12-15V | ±25mA | ||
CHV1000AC15D25 | LV25-1000 | ±12-15V | ±25mA | ||
CHV10A15D25 | LV25-P | ±12-15V | ±25mA | ||
CHV-LV15D5 | LV100 | ±12-15V | ±50mA |
Предлагаем ознакомится с технической документацией. Датчики приведенные в данной таблице не являются прямым аналогом датчикам LEM.
docs/Sensors-hall-2020/Open-loop/CHK-LB15D4.pdf
Датчики постоянного тока-Сопрягаемые с DIRIS Digiware DC
tore_072.psd
Датчики с твердотельным сердечником
50 … 600 A
tore_071.psd
Датчики с твердотельным сердечником
850 … 5000 A
tore_068.psd

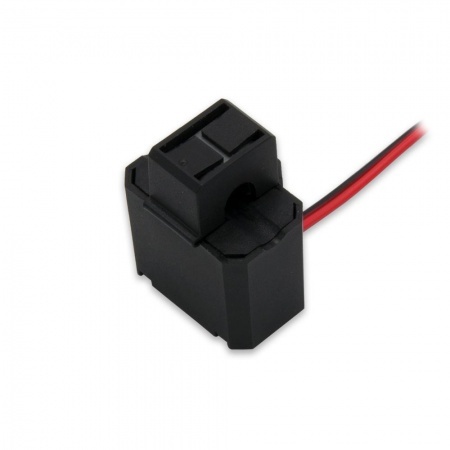

Датчики с разъемным сердечником
50 … 500 A
tore_066.psd
Датчики с разъемным сердечником
800 … 2000 A
Функция
Датчики постоянного тока измеряют нагрузочные токи постоянного напряжения электрической установки и передают информацию в измерительные модули DIRIS Digiware Idc по кабелю RJ12-Molex со стороны датчика.
Доступны датчики с твердотельными и разъемными сердечниками от 50 до 5000 А различных размеров, подходящих для новых или существующих электрических установок.
Предусмотрена возможность подключения до 3 различных датчиков постоянного тока к одному и тому же модулю DIRIS Digiware Idc.
Преимущества
Включи и работай
- Быстроразъемный коннектор RJ12 обеспечивает простоту и надежность подключения проводки.
- Быстрая настройка номинальных параметров датчика.
Гибкие
- Большой ассортимент датчиков с твердотельными и разъемными сердечниками от 50 до 5000 А, предназначенных для новых или существующих электрических установок.
Установка
- Легкая установка.
- Идеально подходят для установки в ограниченном пространстве.
- Всего лишь 4 размера корпуса для широкого диапазона измерений.
- Кабели с цветной индикацией жил для упрощения определения назначения и предотвращения ошибок монтажа проводки.
Габаритные размеры (мм)
Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)
tore_093_a_1_x. ai
Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)
tore_092_a_1_x.ai
Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)
tore_090_a_1_x.ai
Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)
tore_091_a_1_x.ai
Соединения
Постоянный ток измеряется внешними датчиками, подключенными к модулям DIRIS Digiware I-3xdc посредством кабелей RJ12-Molex. Датчики тока подключаются быстро и безошибочно. Socomec поставляет широкий ассортимент датчиков тока для любых установок и сфер применения, в том числе датчики с разъемным сердечником для модернизированных установок. Датчики постоянного тока имеют следующие технические характеристики:
- Датчики Холла с разомкнутым контуром
- С твердотельным сердечником или с разъемным сердечником.
- Напряжение источника питания: ± 15 В.
- Потребляемый ток от источника питания: ± 25 мА в зависимости от датчика.
- Выходное напряжение: ± 4 В.
- Клеммная колодка Molex с 4-контактным штекерным разъемом.
- Диапазон измерения: от 16 до 6000 A.
- Электрическое перенапряжение категории III.
- КОНТАКТ 1: + 15 В (+ Vc)
- КОНТАКТ 2: – 15 В (- Vc)
- КОНТАКТ 3: вход датчика (M)
- КОНТАКТ 4: Датчик 0 В (0)
Технические характеристики
Тип датчика тока | На эффекте Холла с разомкнутым контуром |
Соединение | Специальный кабель Socomec с разъемами RJ12-Molex |
Точность измерения токов | Датчики с твердотельным сердечником:50…600A:<1% Датчики с твердотельным сердечником: 850…5000A:<1% Датчики с разъемным сердечником: 50. ![]() Датчики с разъемным сердечником: 800…2000A:< 2% |
Вес | Датчики с твердотельным сердечником 50 … 600 A | 60 г |
Датчики с твердотельным сердечником 850 … 5000 A | 450 г | |
Датчики с твердотельным сердечником 50 … 500 A | 80 г | |
Датчики с твердотельным сердечником 800 … 2000 A | 590 г | |
Рабочая температура | Датчики с твердотельным сердечником 50 … 600 A | -10 … + 80°C |
Датчики с твердотельным сердечником 850 … 5000 A | -25 … + +85°C | |
Датчики с твердотельным сердечником 50 … 500 A | -10 … + +70°C | |
Датчики с твердотельным сердечником 800 … 2000 A | -10 ..![]() |
|
Температура хранения | Датчики с твердотельным сердечником 50 … 600 A | -25 … + 80°C |
Датчики с твердотельным сердечником 850 … 5000 A | -25 … + +85°C | |
Датчики с твердотельным сердечником 50 … 500 A | -20 … + +85°C | |
Датчики с твердотельным сердечником 800 … 2000 A | -25 … + +85°C |
Коды изделий
Датчики постоянного тока | Код изделия |
Датчики с твердотельным сердечником (размер корпуса 1) | |
50 A | 4829 0700 |
100 A | 4829 0701 |
200 A | 4829 0702 |
300 A | 4829 0703 |
400 A | 4829 0704 |
500 A | 4829 0705 |
600 A | 4829 0706 |
Датчики с твердотельным сердечником (размер корпуса 2) | |
850 A | 4829 0707 |
1000 A | 4829 0708 |
1500 A | 4829 0709 |
2000 A | 4829 0710 |
2500 A | 4829 0711 |
5000 A | 4829 0712 |
Датчики с разъемным сердечником (размер корпуса 1) | |
50 A | 4829 0750 |
100 A | 4829 0751 |
200 A | 4829 0752 |
300 A | 4829 0753 |
400 A | 4829 0754 |
500 A | 4829 0755 |
Датчики с разъемным сердечником (размер корпуса 2) | |
800 A | 4829 0756 |
1000 A | 4829 0757 |
1500 A | 4829 0758 |
2000 A | 4829 0759 |
Кабели RJ12-MOLEX | ||
Количество кабелей | Длина кабелей | Код изделия |
3 | 0,3 м | 4829 0782 |
3 | 0,5 м | 4829 0783 |
3 | 1 м | 4829 0784 |
3 | 2 м | 4829 0785 |
1 | 5 м | 4829 0786 |
Все об электрических датчиках — Датчики тока и напряжения
Изображение предоставлено: rumruay/Shutterstock. com
Электрические датчики/детекторы/преобразователи — это электронные устройства, которые измеряют ток, напряжение и т. д. и передают сигналы на входы устройств управления или визуальных дисплеев. Электрические датчики часто полагаются на обнаружение эффекта Холла, но также используются и другие методы. Основные характеристики включают тип датчика, функцию датчика, минимальный и максимальный диапазоны измерения и диапазон рабочих температур. Электрические датчики используются везде, где требуется информация о состоянии электрической системы, и используются во всем, от железнодорожных систем до мониторинга вентиляторов, насосов и обогревателей. Информацию о других датчиках см. в нашей статье «Типы датчиков».

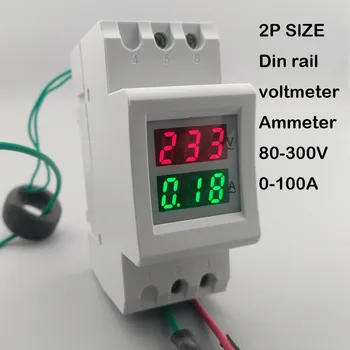

Датчики тока

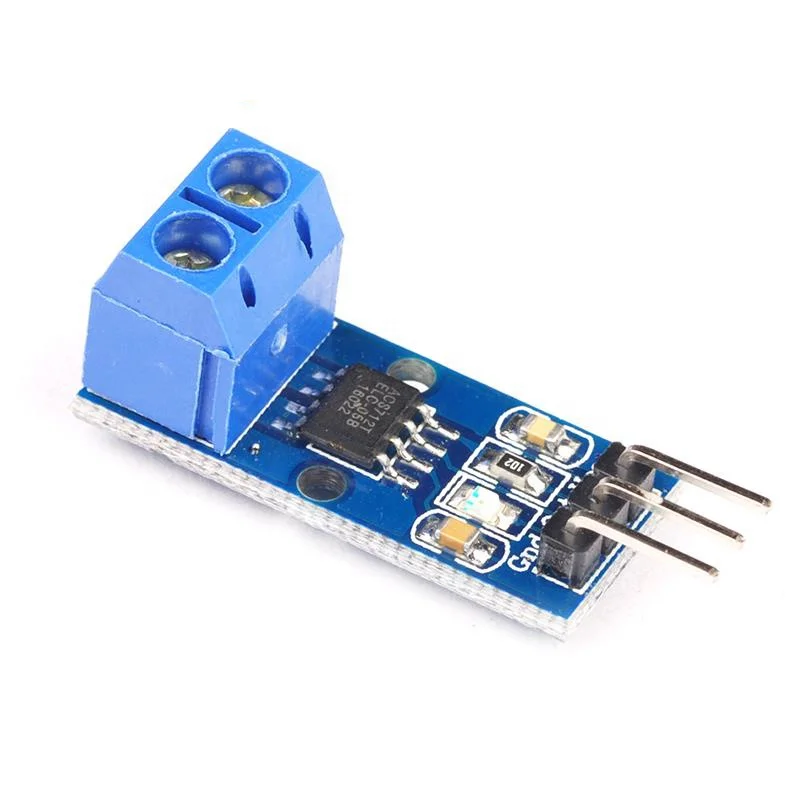

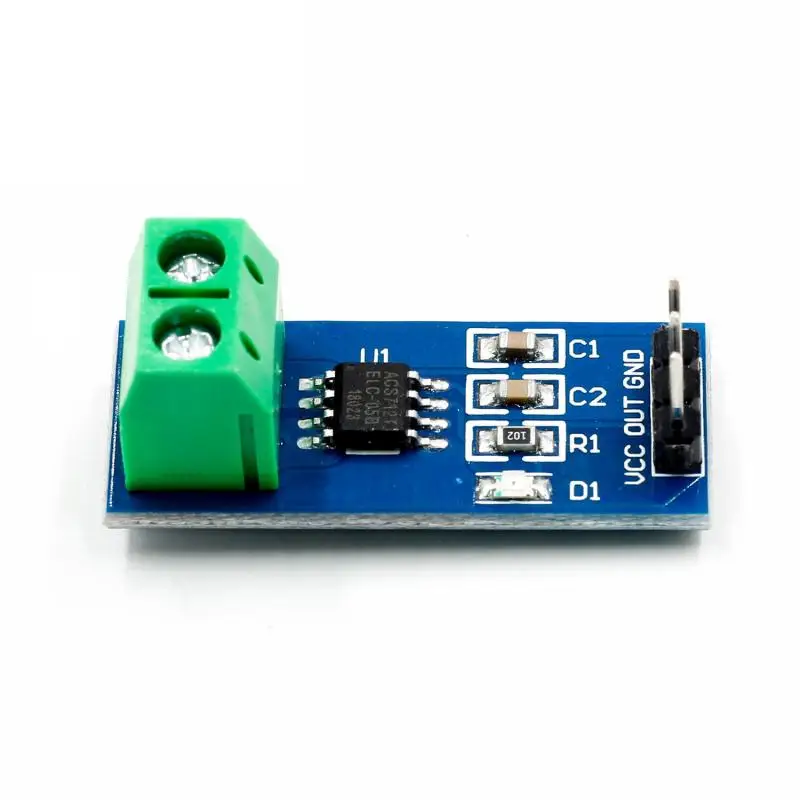

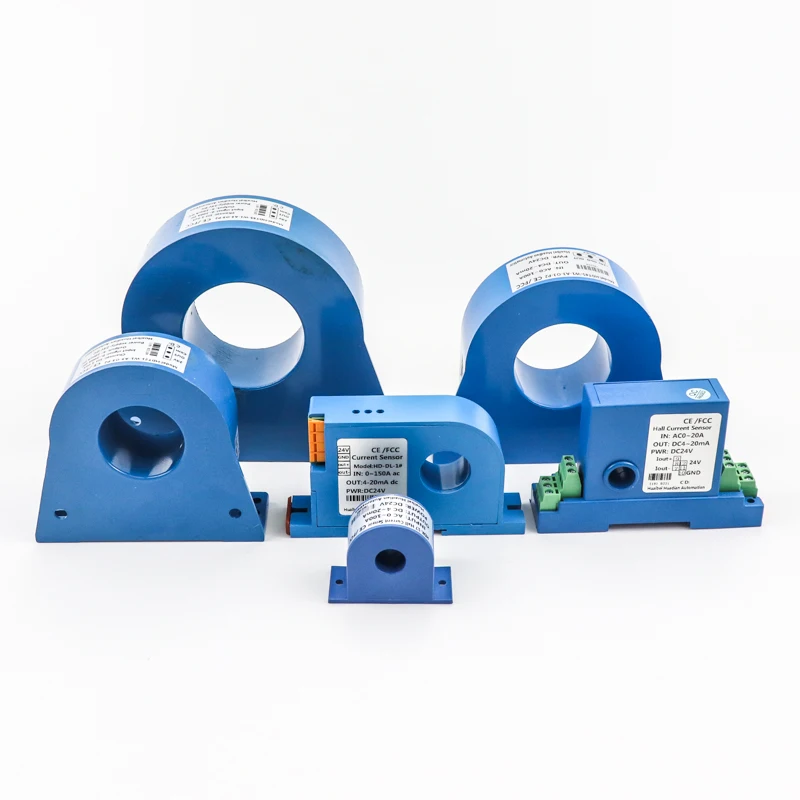

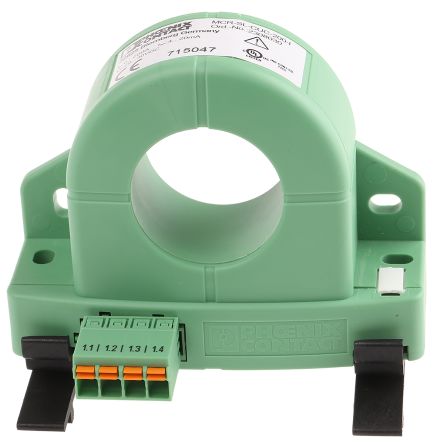

Датчики тока являются важными компонентами управления силовыми электронными системами, такими как преобразователи частоты, тяговые преобразователи, системы ИБП и сварочные системы. За исключением случая резистивного шунтирования, датчики тока не имеют прямого электрического соединения с контролируемым током и считаются бесконтактными устройствами. Их еще называют датчиками тока. В последние годы датчики тока использовались для контроля состояния оборудования насосов, компрессоров, нагревателей, конвейеров и т. д., заменяя более традиционные формы контроля, такие как оптические датчики и датчики давления и нулевой скорости. Причиной этой тенденции является простота установки датчиков тока и их надежность по сравнению с электромеханическими устройствами. Они также способны предоставлять больше информации о состоянии контролируемого устройства.

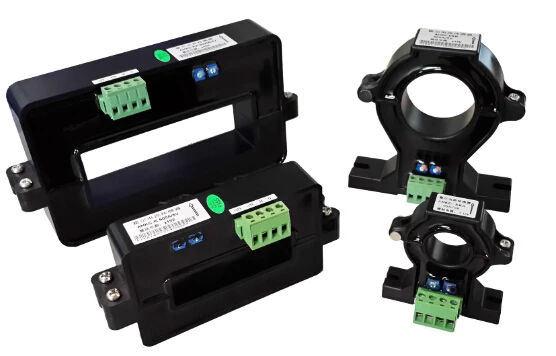

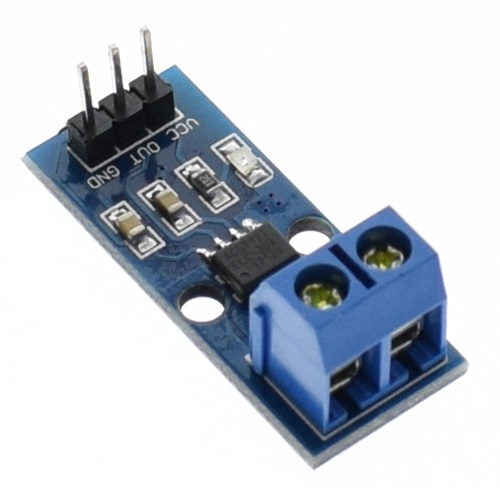

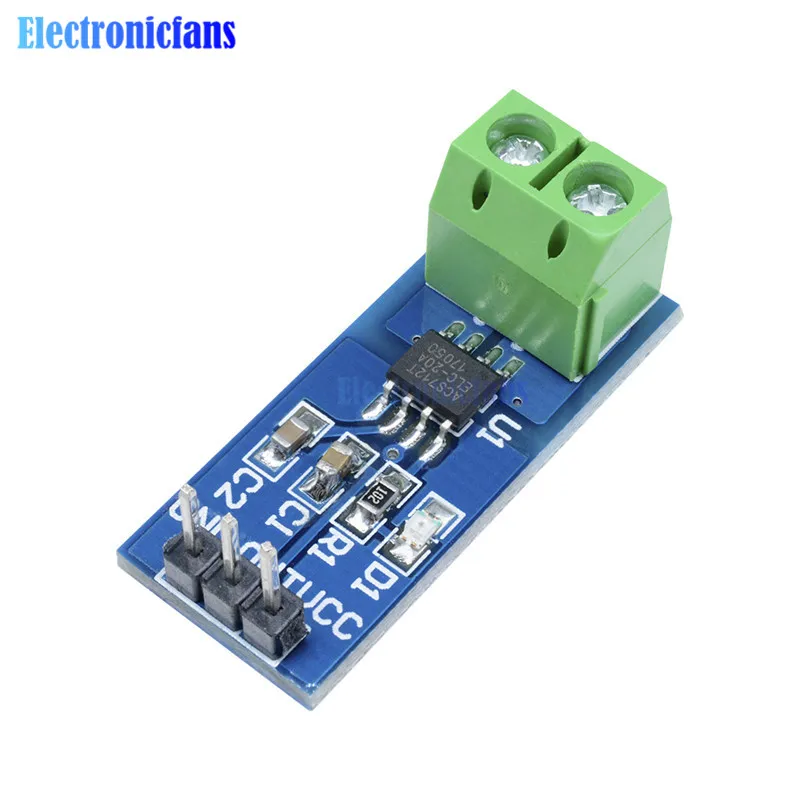

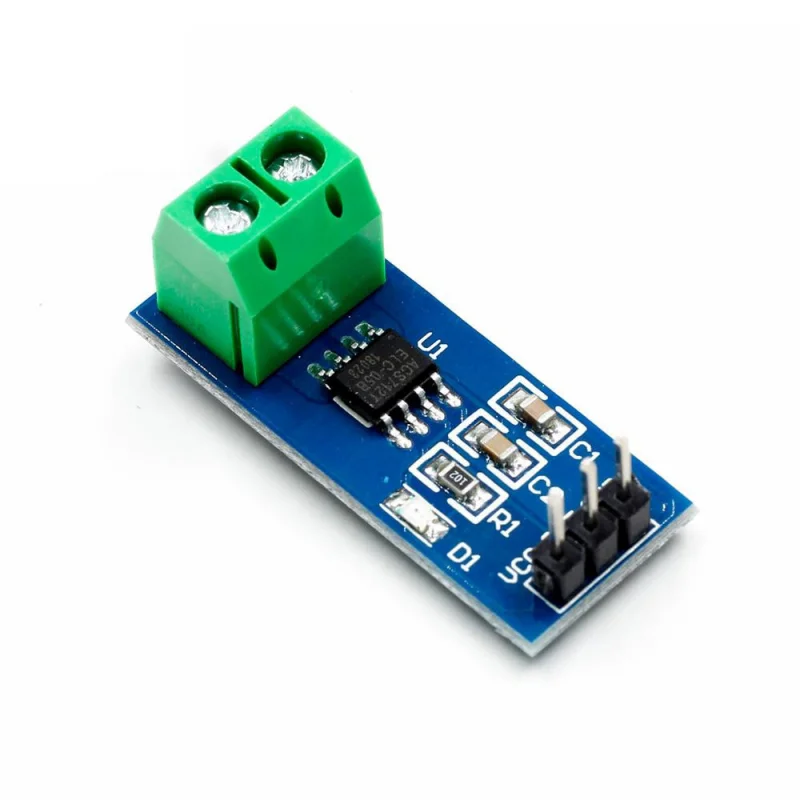

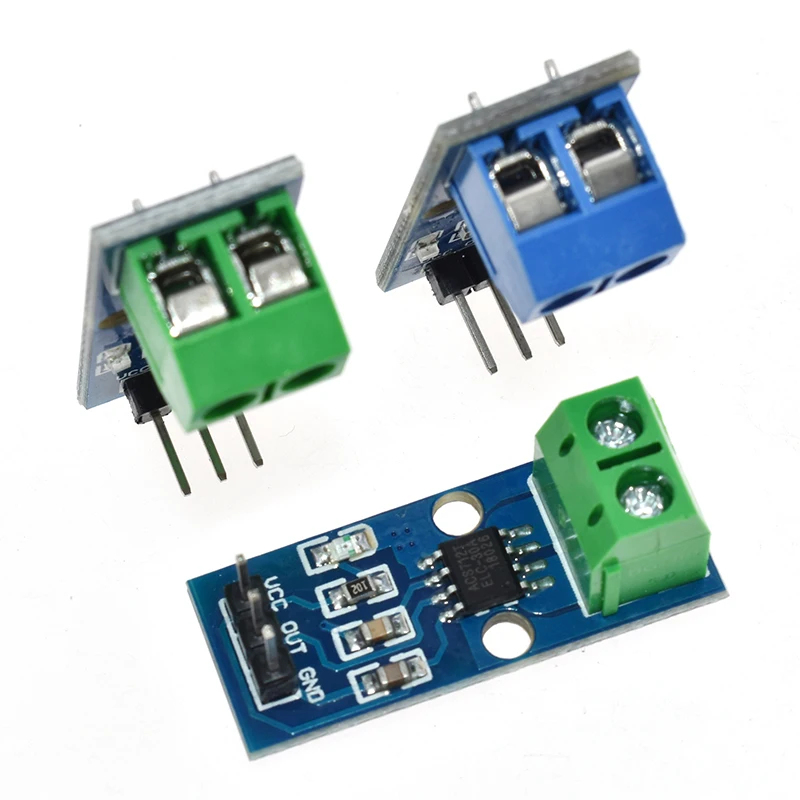

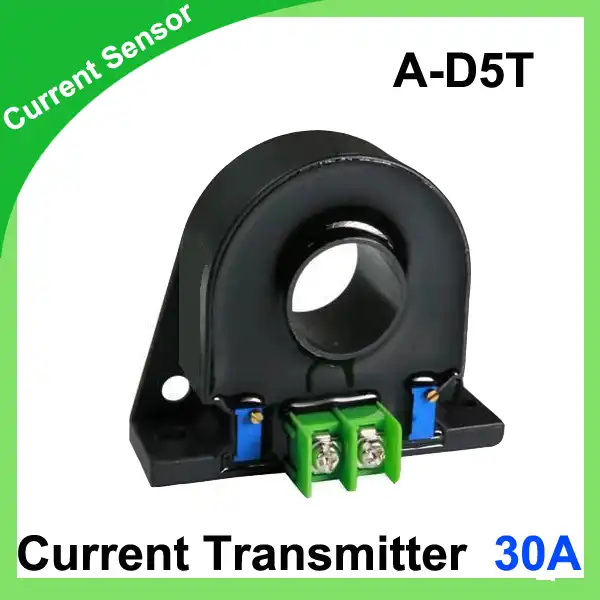

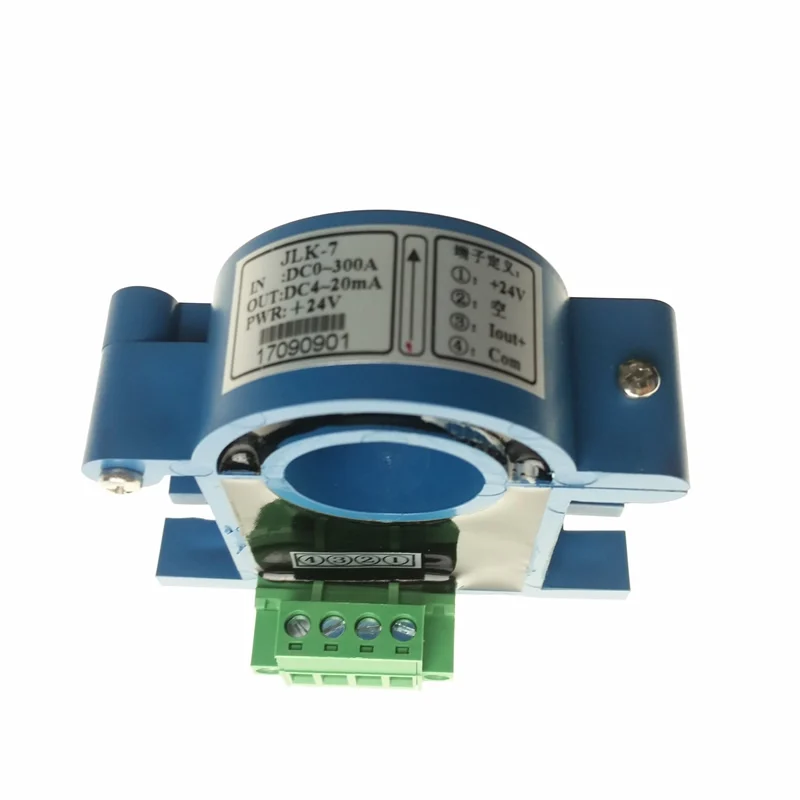

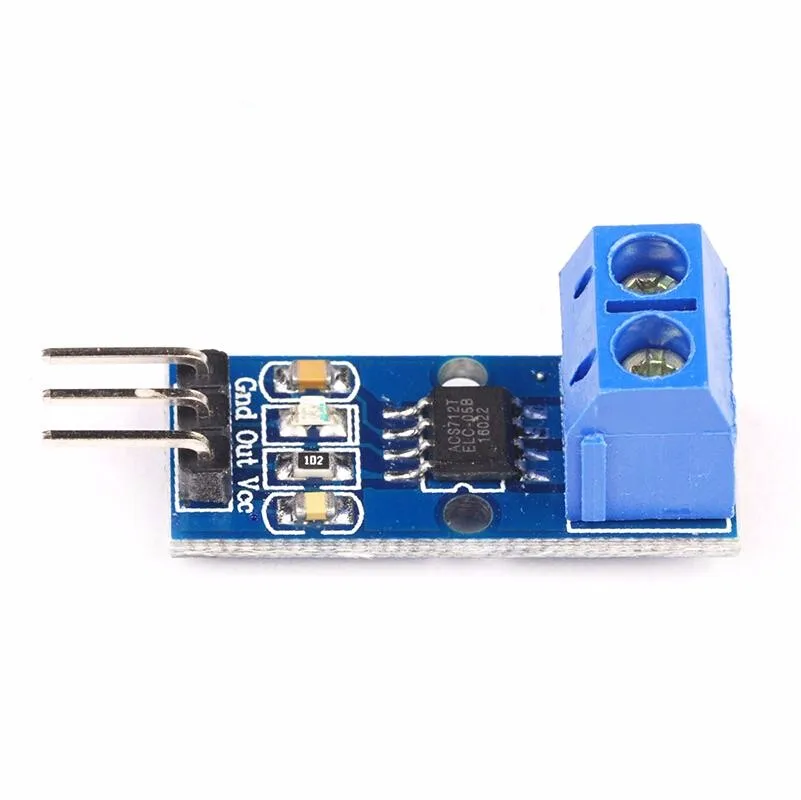

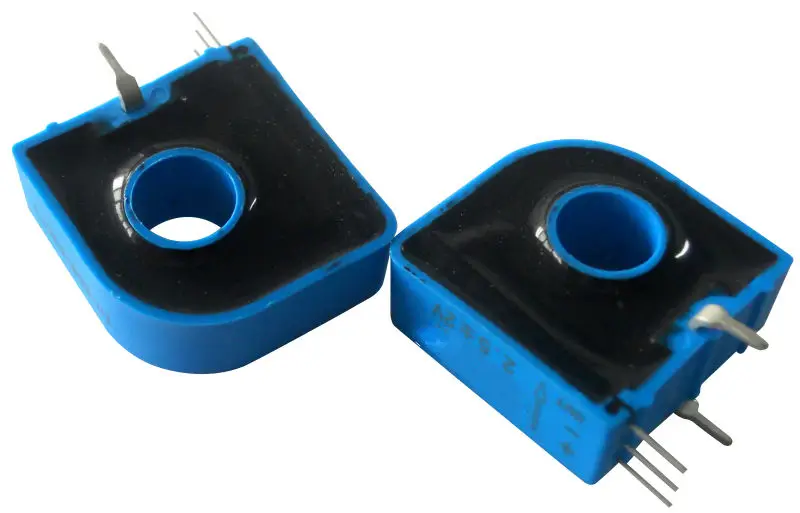

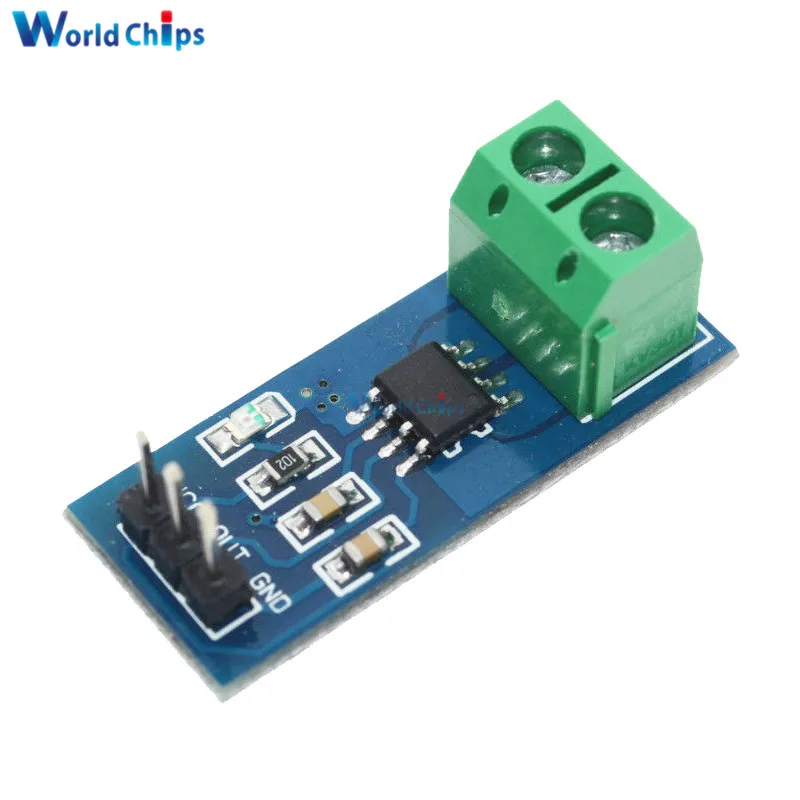

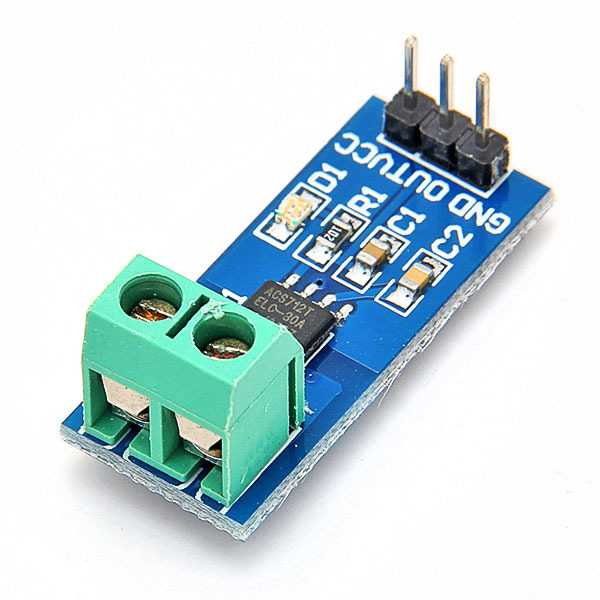

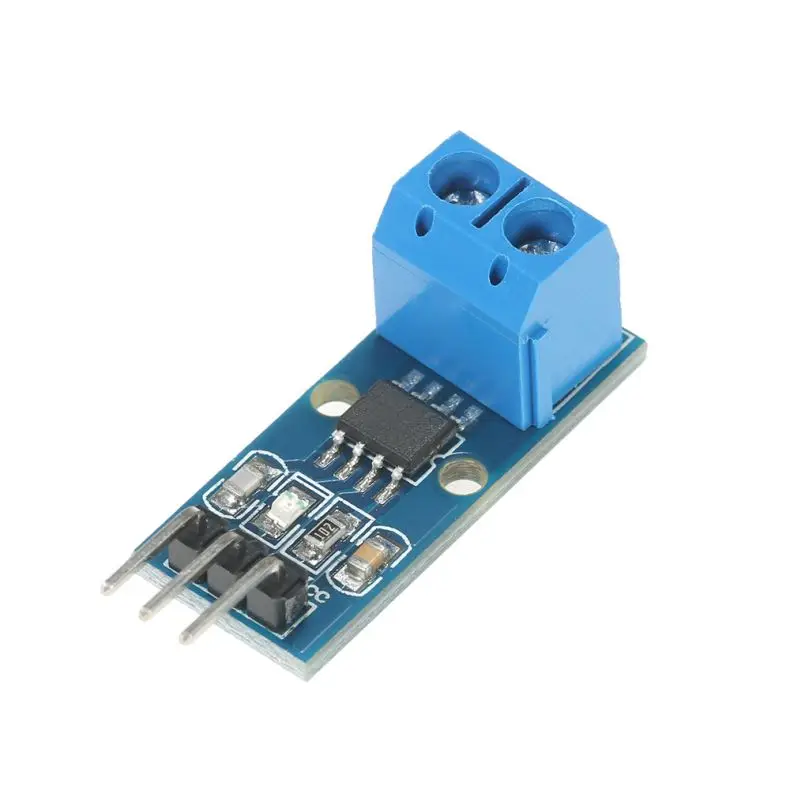

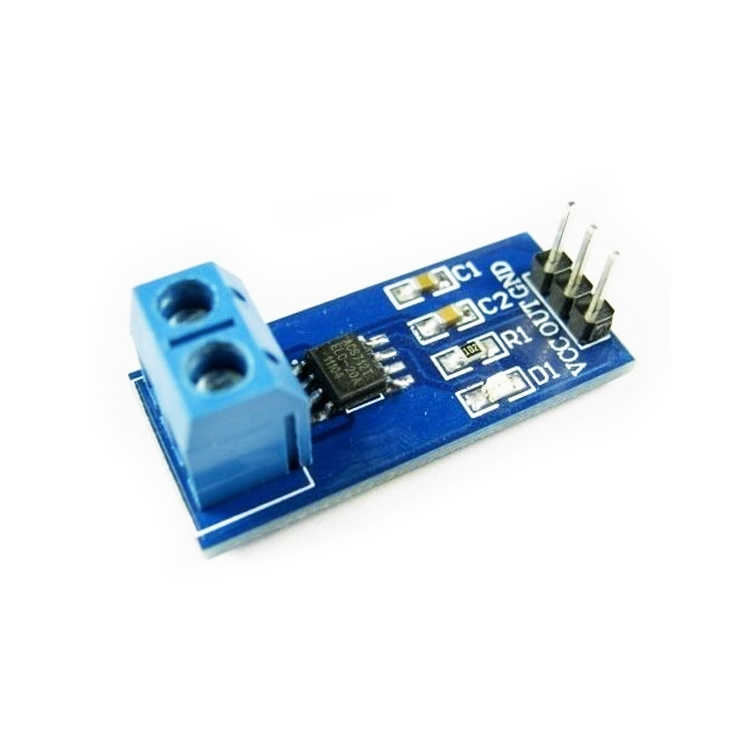

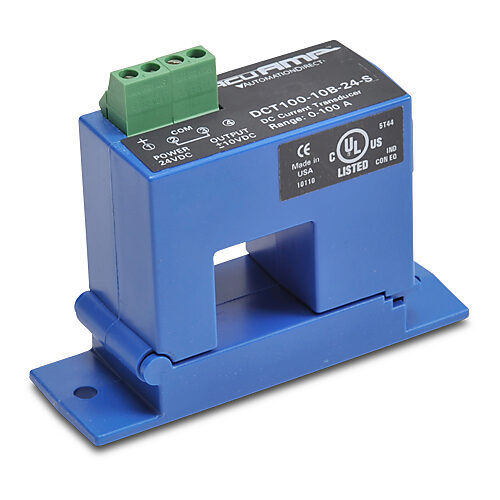

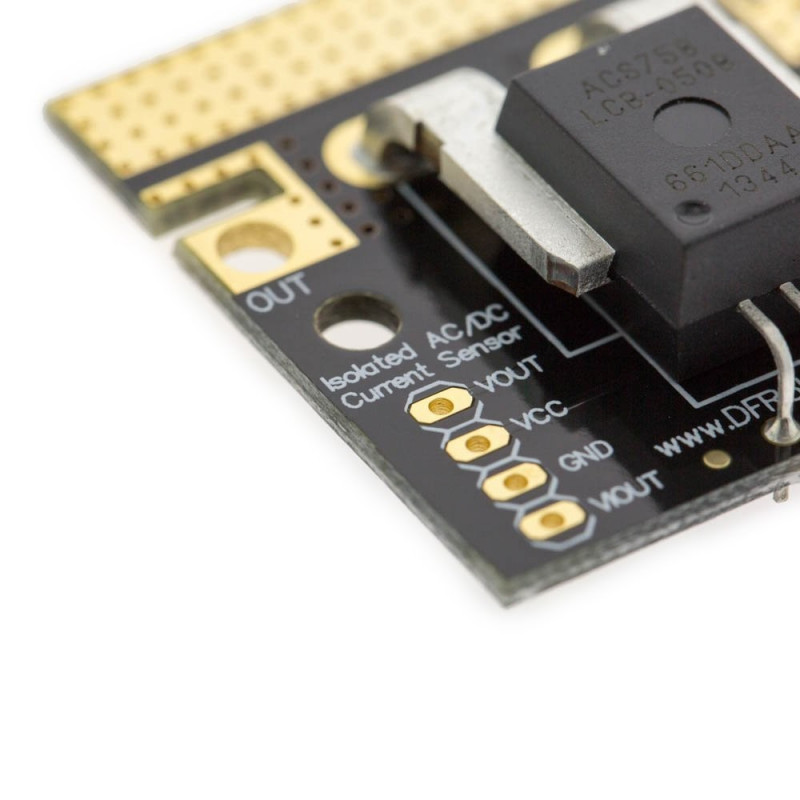

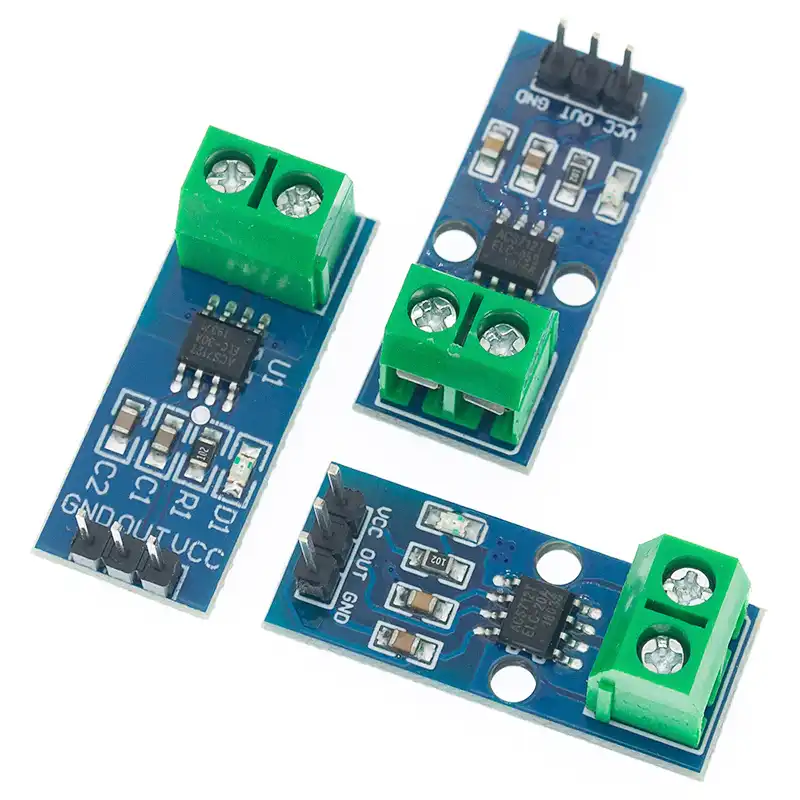

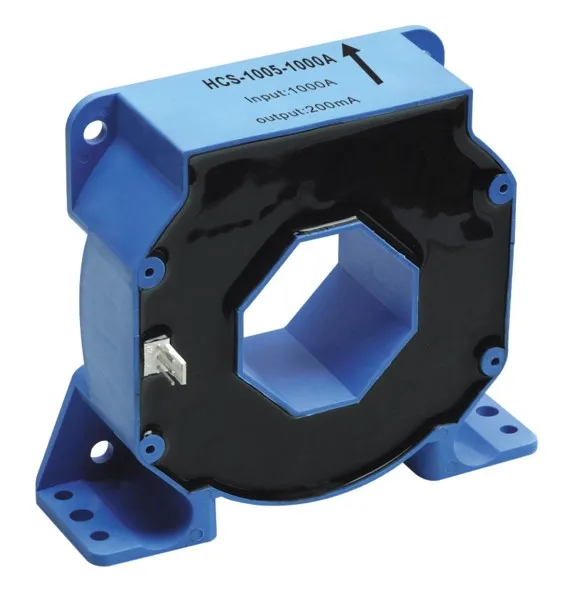

Датчики тока на эффекте Холла измеряют силу переменного и постоянного тока в проводниках. Эффект Холла лежит в основе многих типов датчиков, включая датчики приближения и скорости. Он описывается как напряжение, возникающее на проводнике, когда проводник находится в присутствии магнитного поля. В случае проводника создаваемое им магнитное поле улавливается ферритовым кольцом, которое окружает проводник. Кольцо служит для нейтрализации любых паразитных магнитных полей, исходящих от чего-либо, кроме самого проводника, позволяя датчику, помещенному в зазор в кольце, реагировать только на магнитное поле, создаваемое током, протекающим в проводнике.

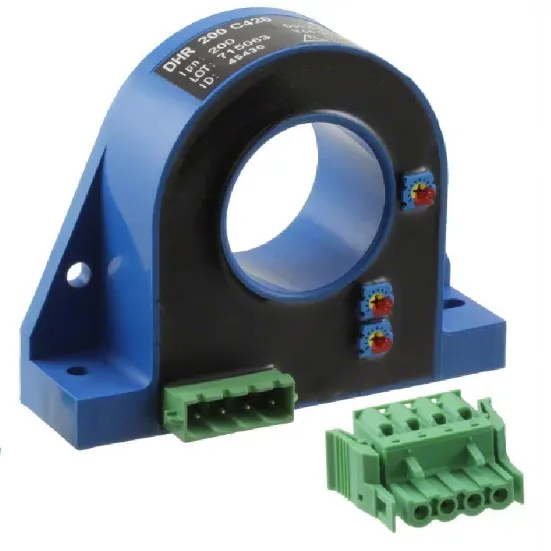

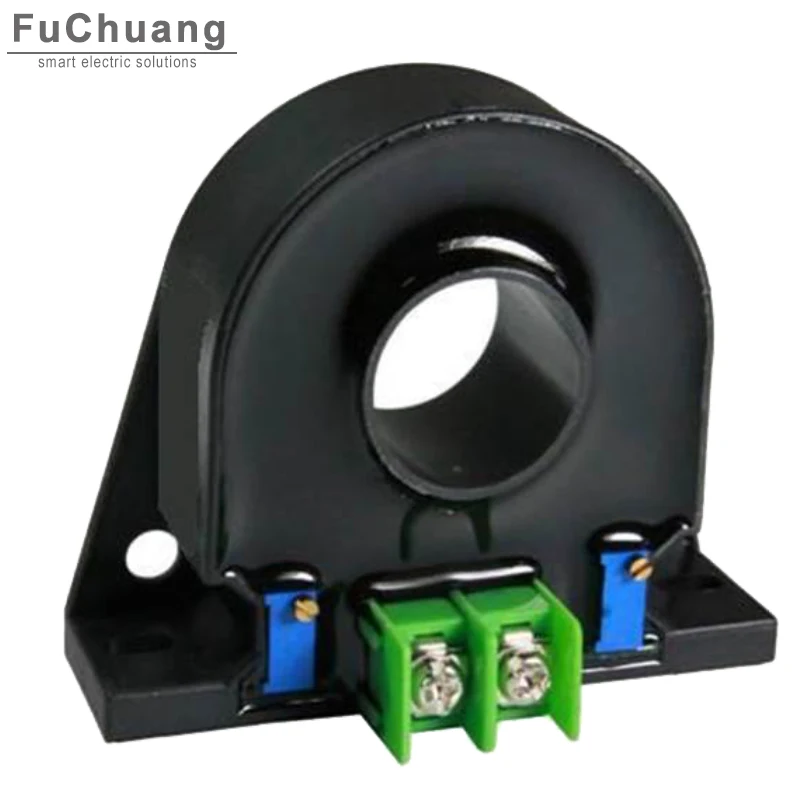

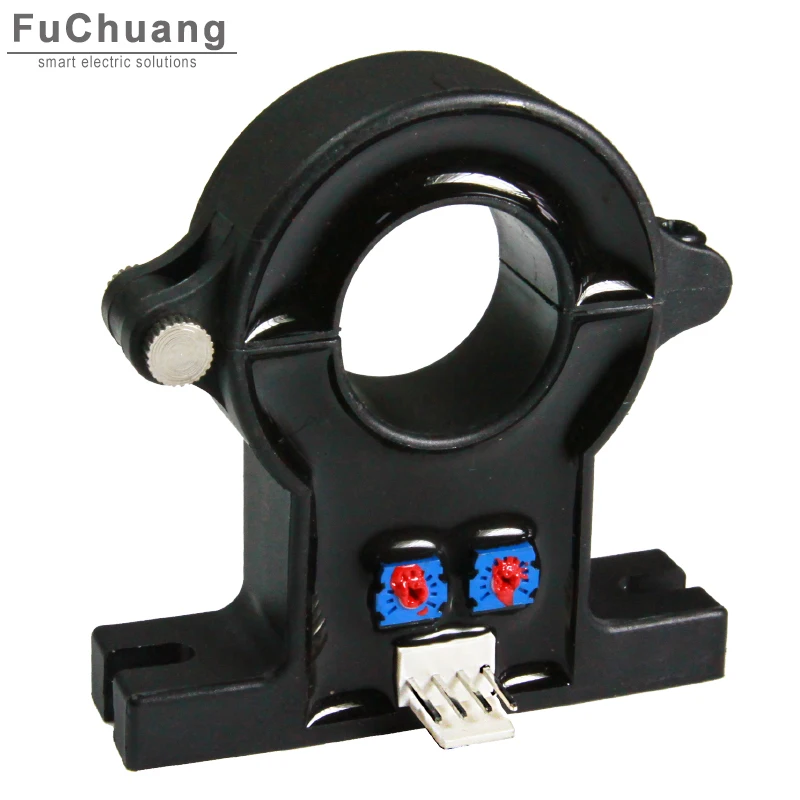

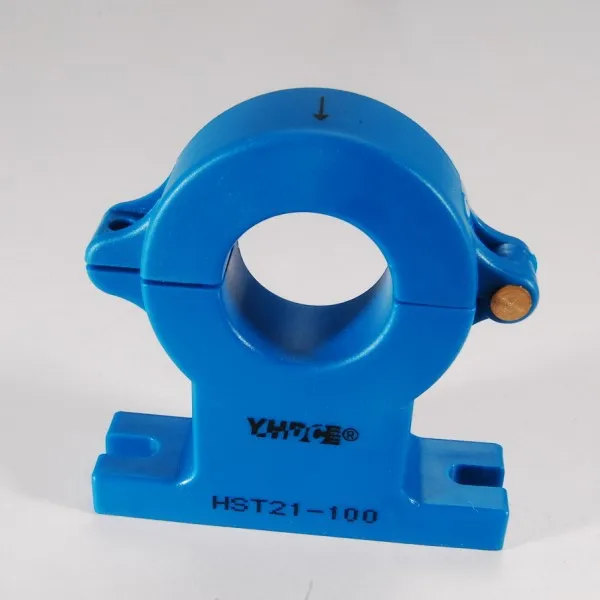

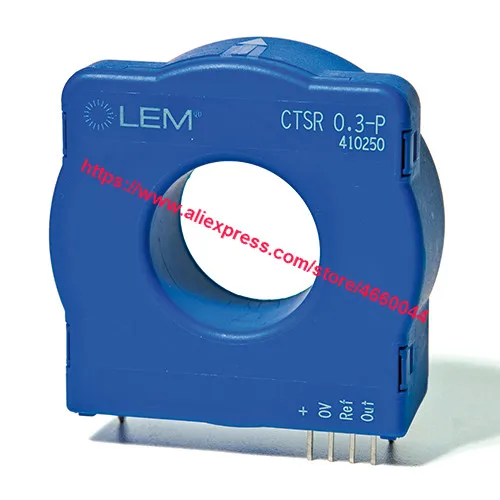

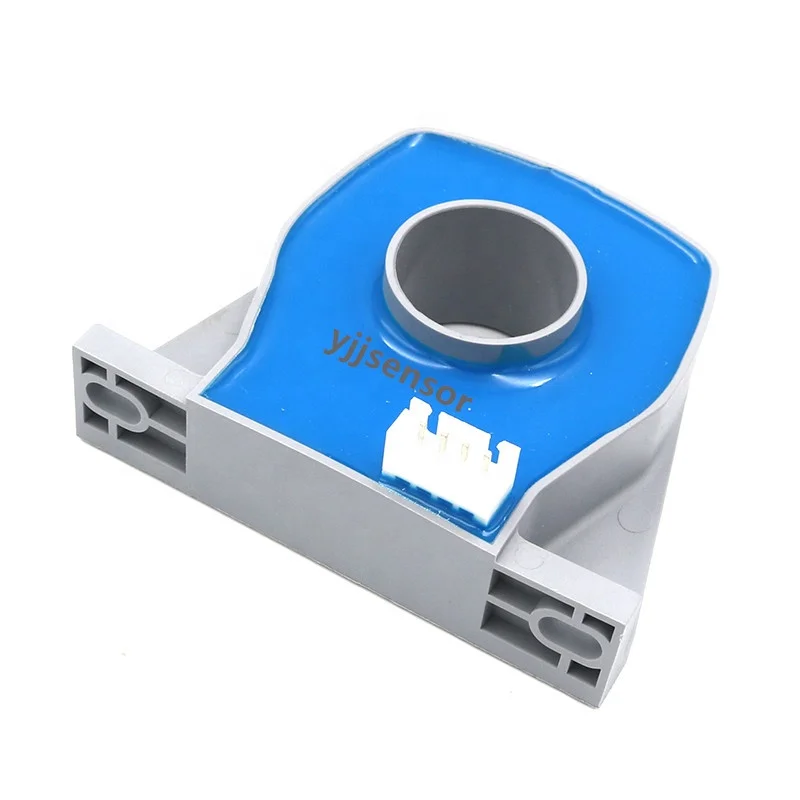

Доступны конструкции как с открытым, так и с закрытым контуром. Конструкции с разомкнутым контуром, как правило, менее дороги, чем конструкции с замкнутым контуром, но в чем-то жертвуют с точки зрения точности и температурной стабильности. Это связано с тем, что датчик без обратной связи использует эффект Холла непосредственно для генерации выходного сигнала. Датчик с обратной связью использует собственную катушку для создания магнитного поля, противодействующего магнитному полю, создаваемому измеряемым током. По этой причине датчики с разомкнутым контуром иногда называют датчиками тока с прямым отображением, а датчики с замкнутым контуром называют датчиками компенсирующего тока. В конструкции с замкнутым контуром току в первичном контуре противодействует вторичная катушка, намотанная на тот же сердечник. Контур обратной связи используется для балансировки потока, генерируемого током первичного контура, для устранения эффектов температурного дрейфа и насыщения.

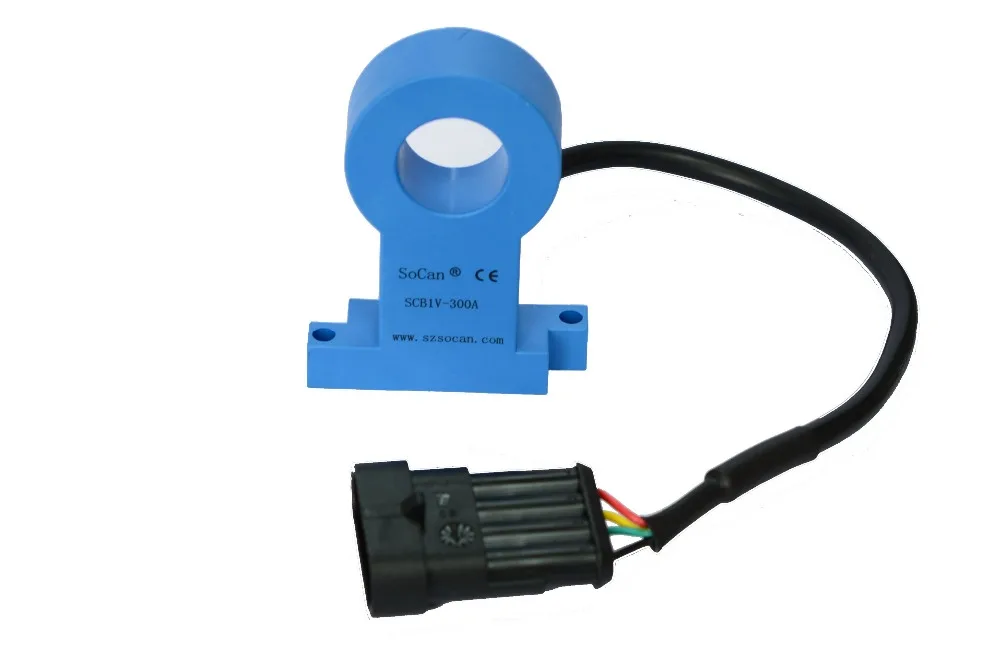

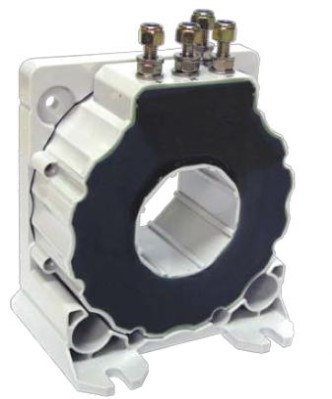

Диапазон этих проходных датчиков может быть расширен для обнаружения меньших токов путем многократного витка токонесущего проводника через апертуру датчика. Точно так же более высокие токи могут быть обнаружены с помощью делителя тока, который разделяет один проводник на два меньших проводника, один из которых проходит через апертуру датчика.

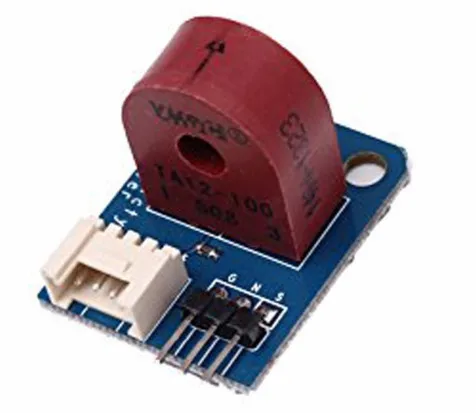

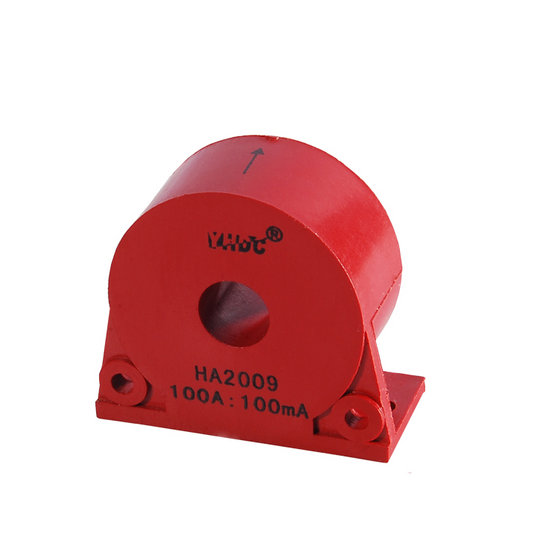

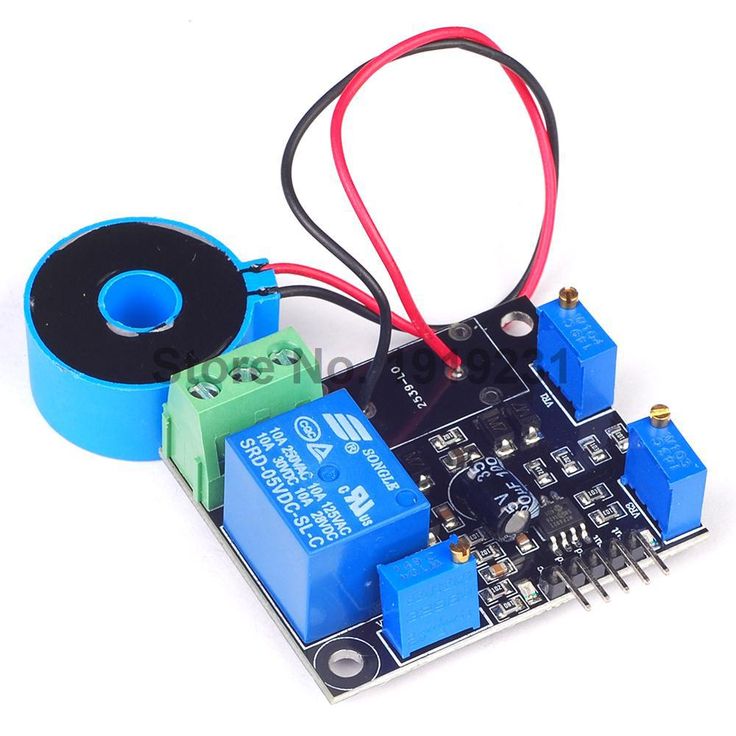

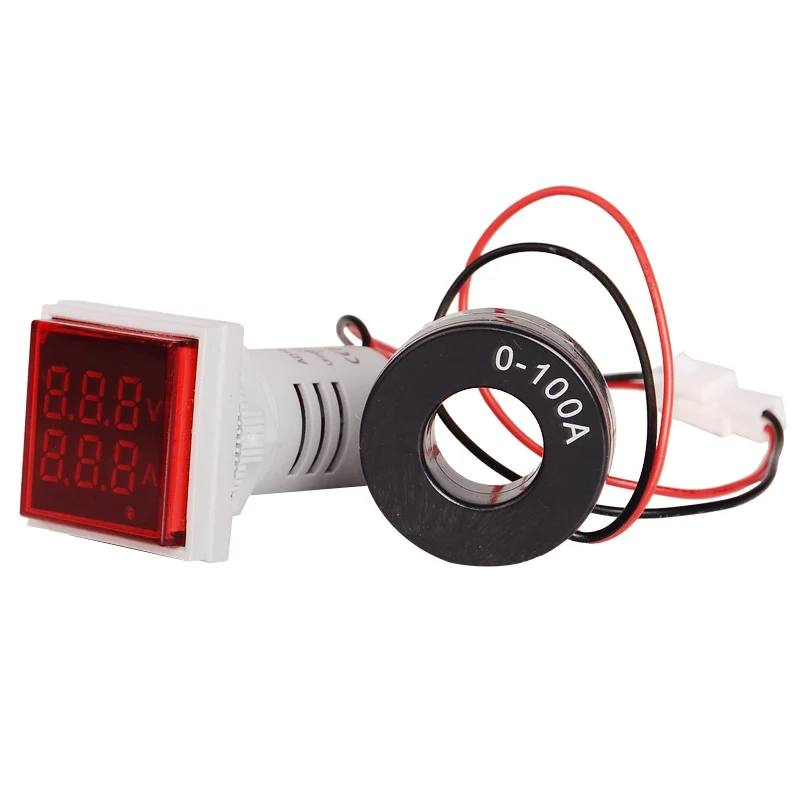

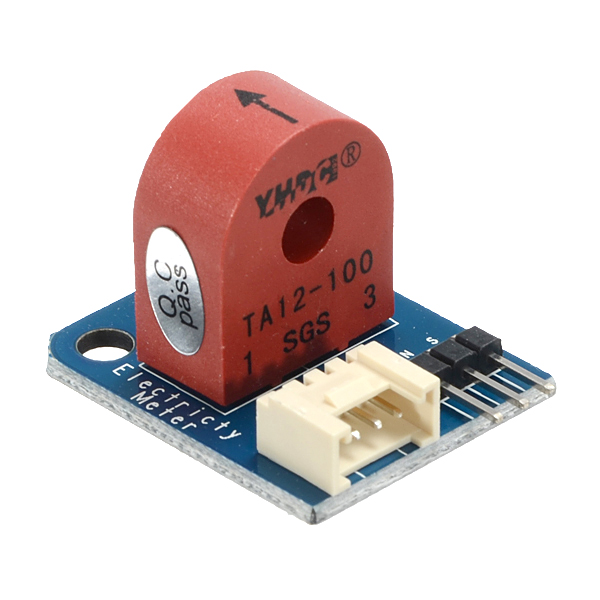

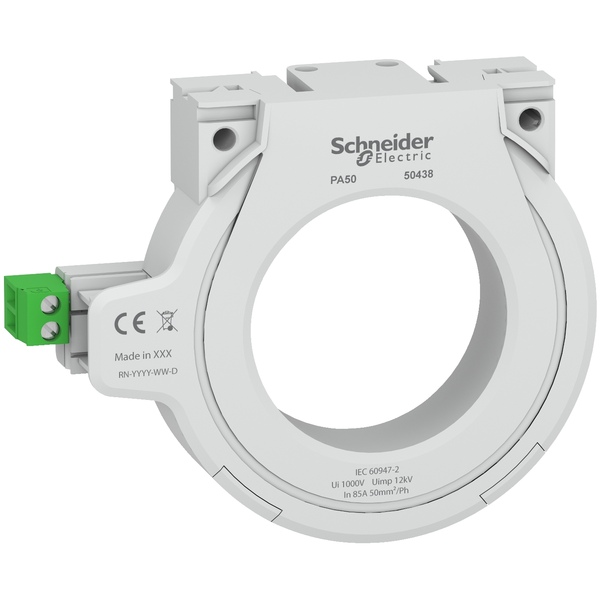

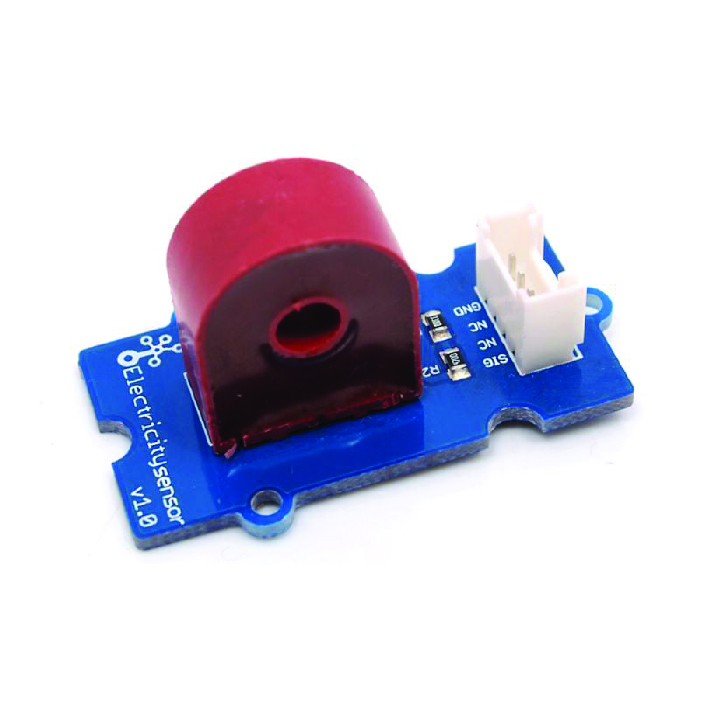

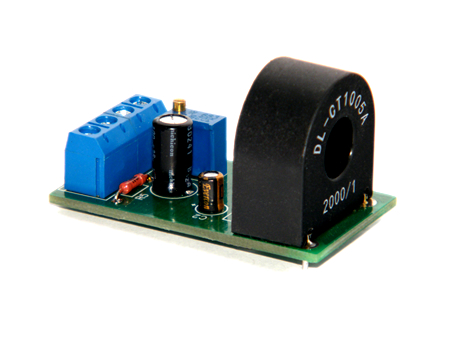

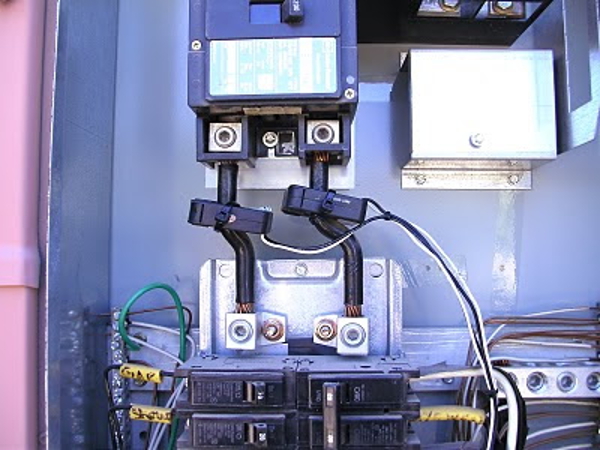

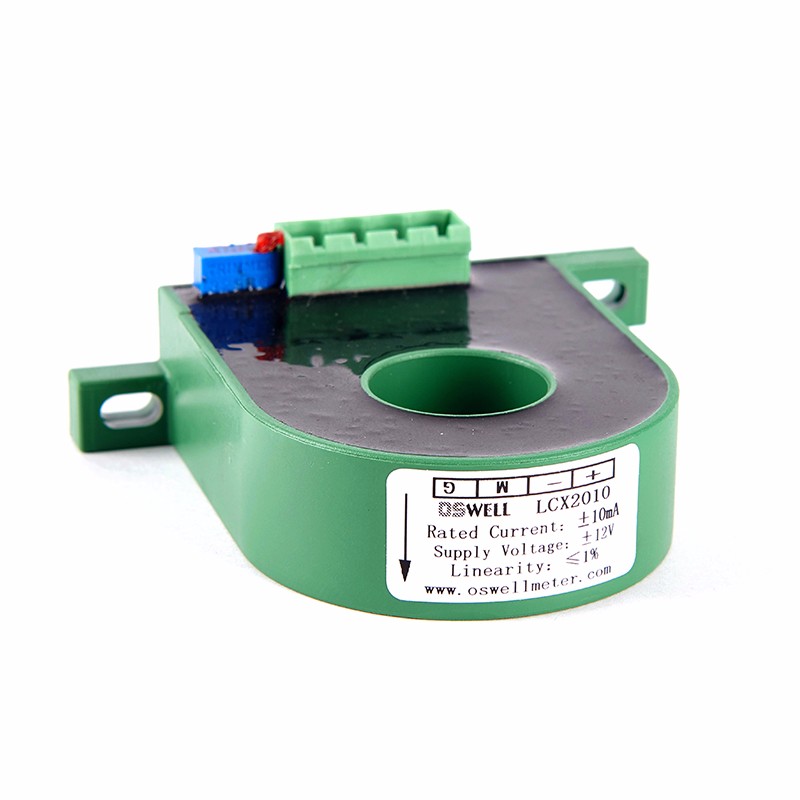

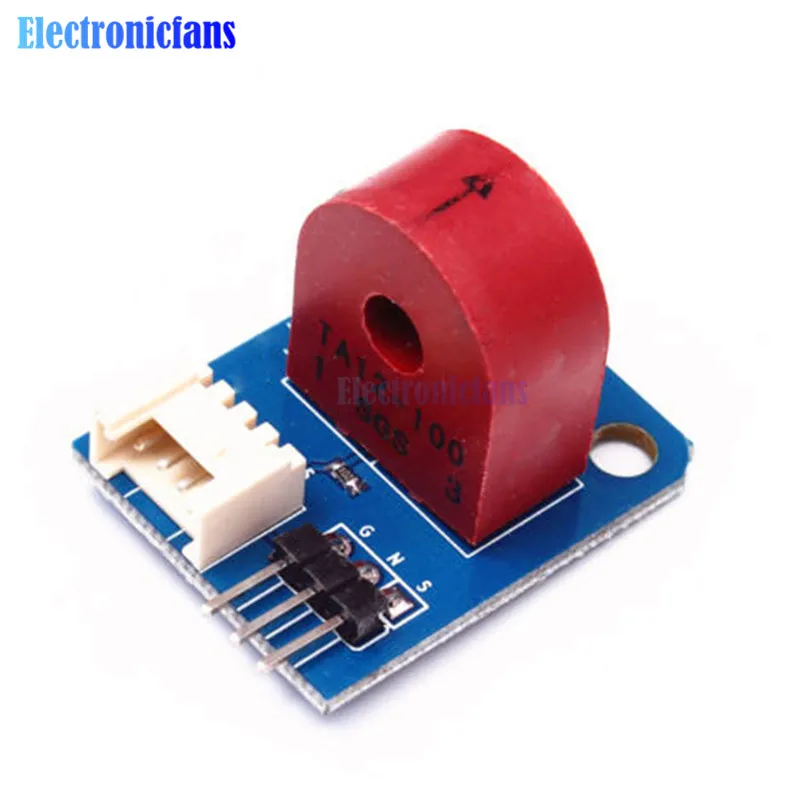

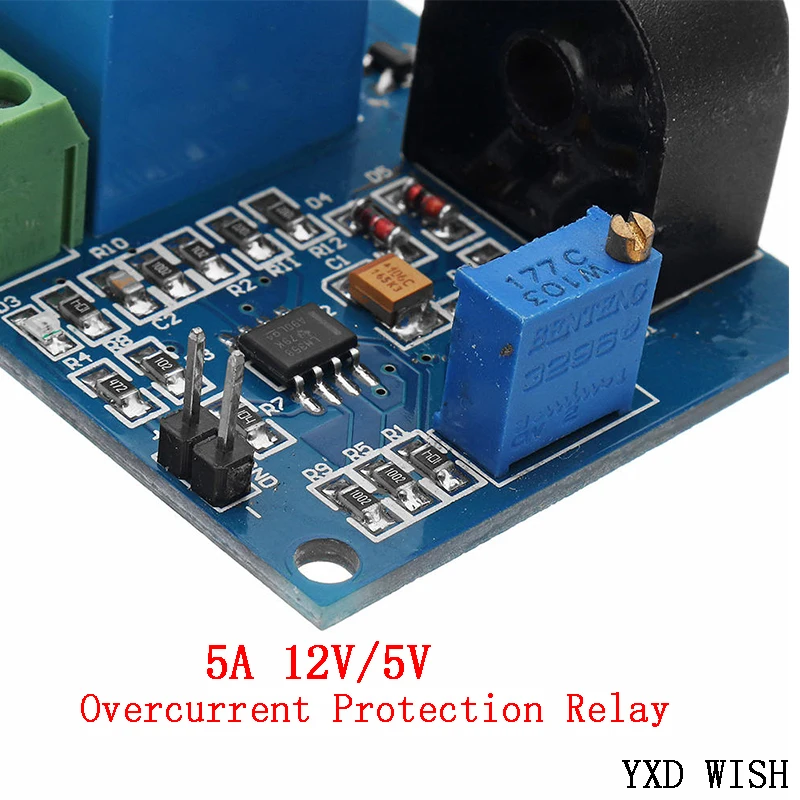

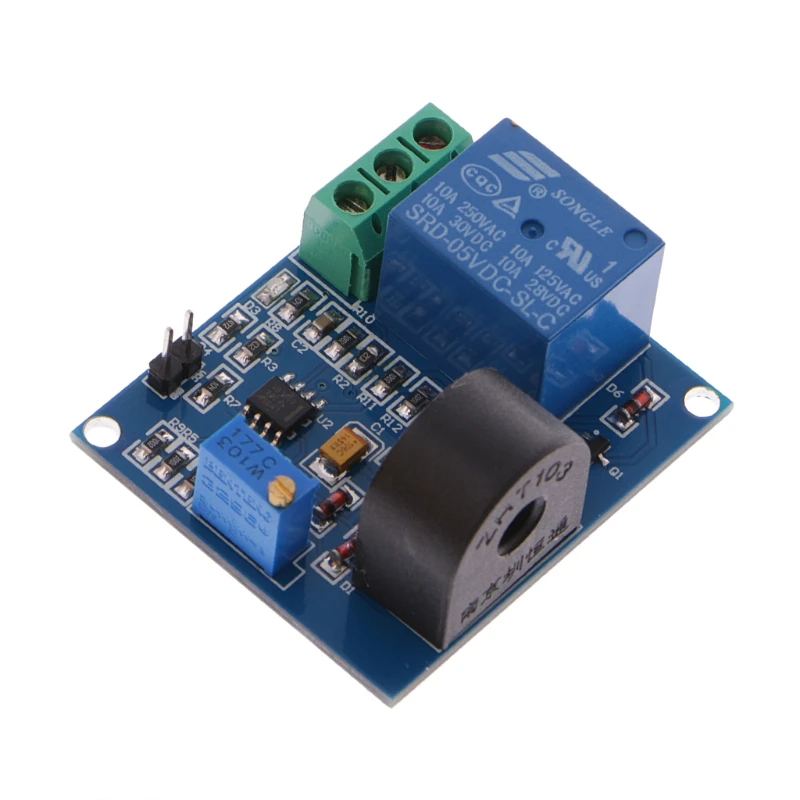

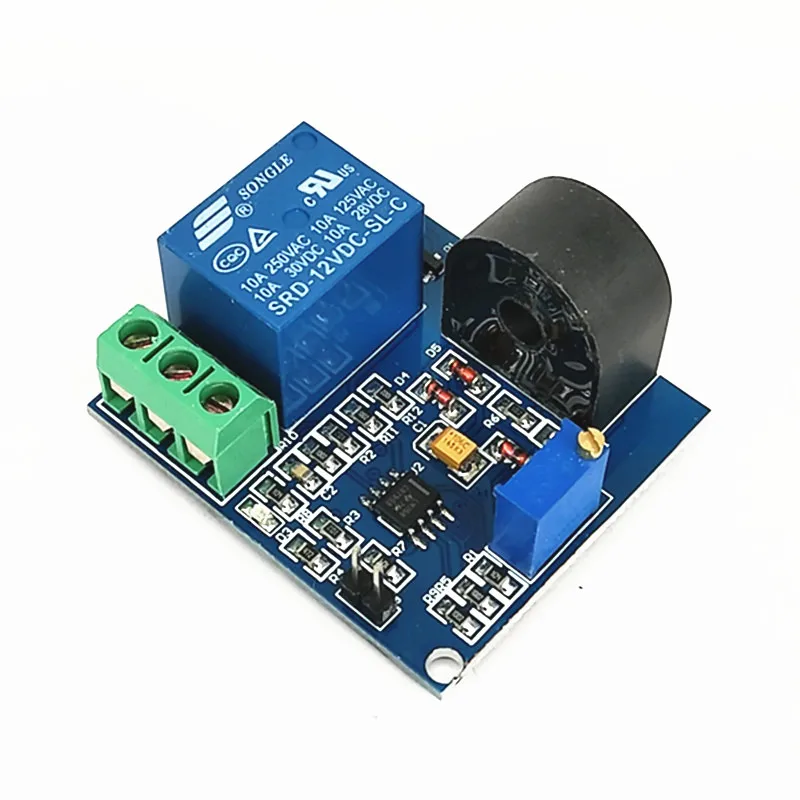

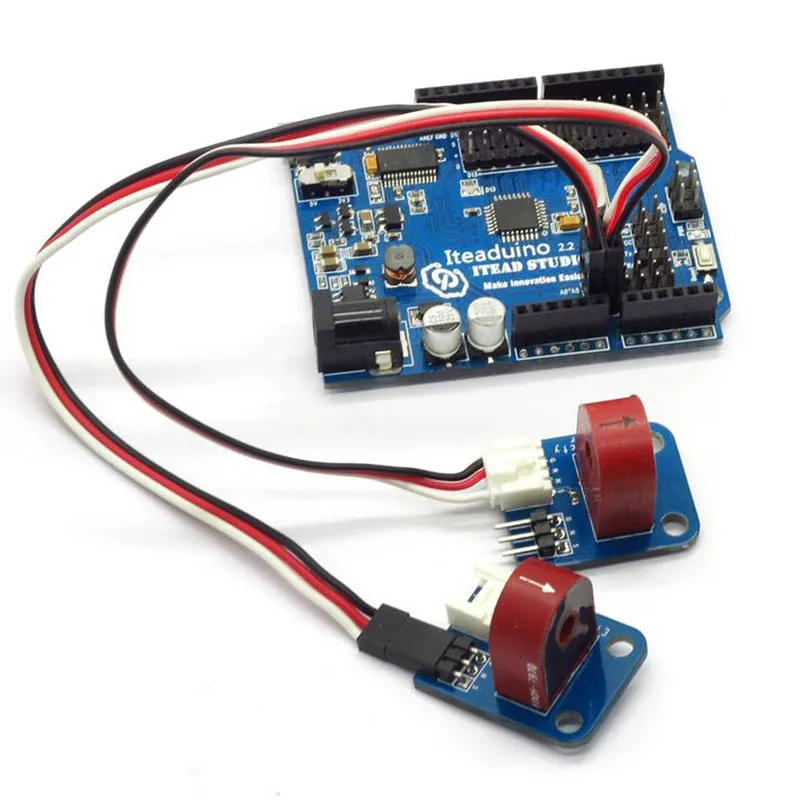

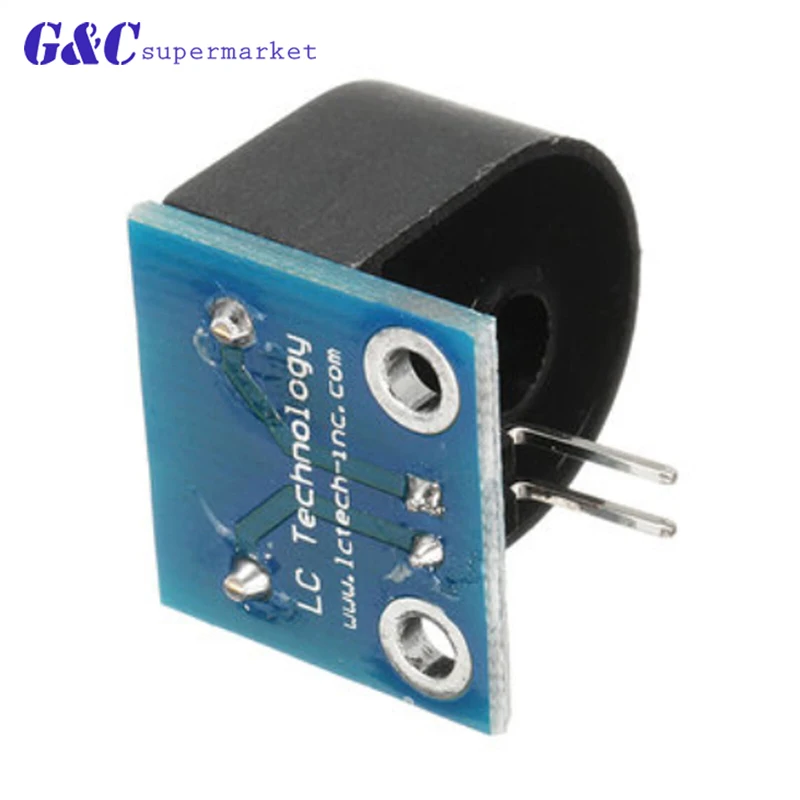

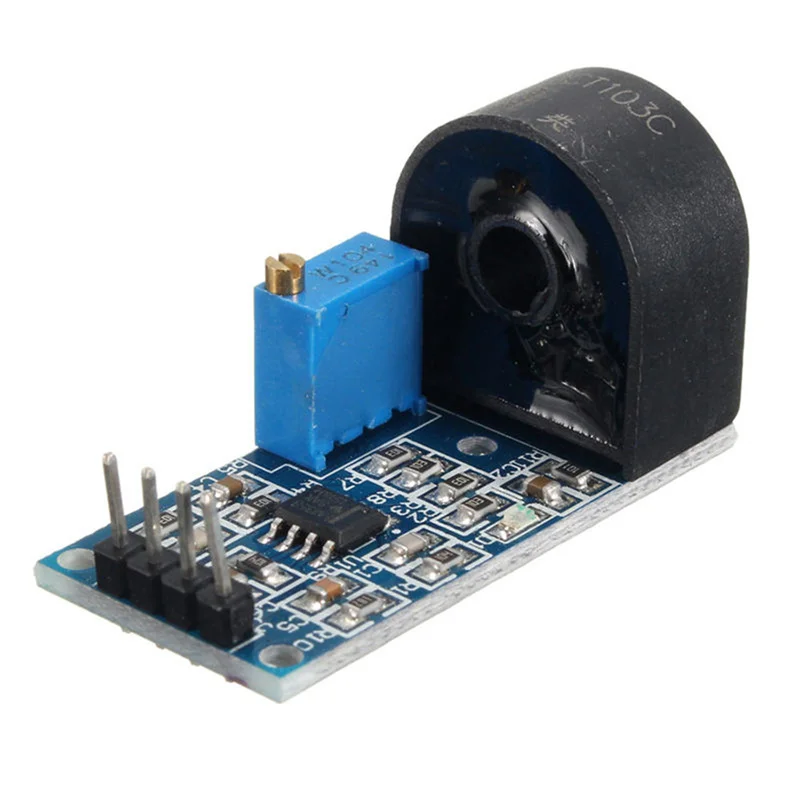

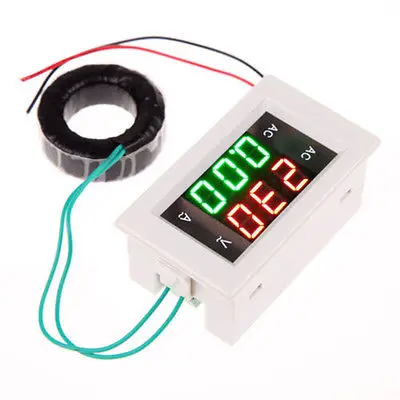

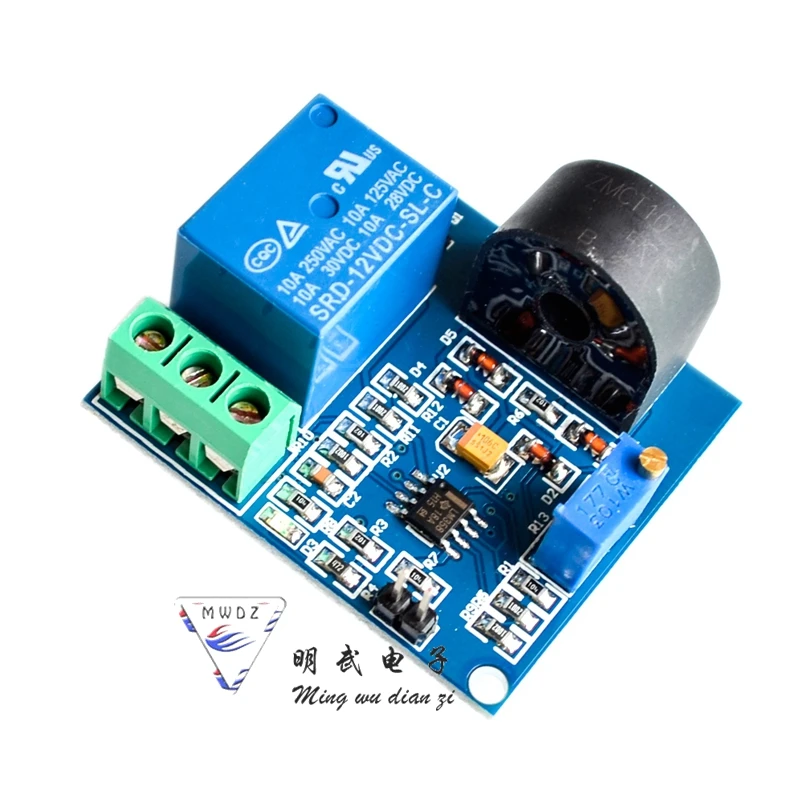

Переменный ток также можно измерять индуктивно. Реверсивное магнитное поле проводника с током индуцирует ток в индуктивном датчике по мере того, как магнитное поле нарастает и исчезает. Затем формирователь сигналов преобразует его в соответствующий выходной сигнал. Этот метод стал популярным для измерения переменного тока, поскольку требует меньше энергии, чем датчик Холла с обратной связью.
Другой датчик, называемый поясом Роговского, представляет собой недорогой метод измерения переменного тока. Поскольку в них используются специальные немагнитные спиральные катушки без сердечника, они могут измерять большие токи, поскольку они не насыщаются. Их низкая индуктивность подходит для измерения высокоскоростных импульсов тока. Они используются в основном для исследований и разработок в области силовых полупроводников, для контроля очень высокого напряжения, например, для дуговых печей, для контроля токов в подшипниках и валах в больших двигателях, в высокотехнологичных сварочных системах и для испытаний на короткое замыкание. Они способны выдерживать большие перегрузки (например, при ударе молнии), а поскольку они невосприимчивы к постоянному току, их можно использовать для обнаружения небольших переменных токов при наличии больших постоянных токов. Катушки Роговского доступны в различных размерах/длинах и предназначены для установки вокруг проводников без необходимости разрыва проводника.

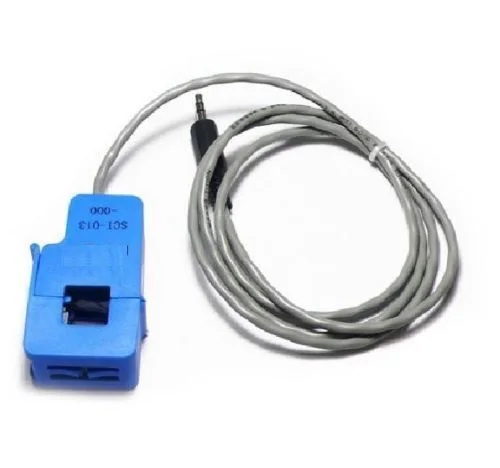

, иногда называемые токоизмерительными клещами, обычно используются в испытательном оборудовании для обнаружения и измерения больших переменных токов. В этих устройствах используются разрезные железные кольца, которые замыкаются вокруг проводников. Они в основном используются для временного измерения тока. Они не используются для измерения низких уровней тока.
Иногда индуктивные датчики тока комбинируются с переключателями с автономным питанием, которые могут обеспечивать вход для проверки заданного выхода от контроллера автоматизации. Датчик обнаружит ток, протекающий в одной ветви трехполюсного двигателя, и подаст сигнал контроллеру о том, что двигатель насоса или вентилятора запущен или остановлен. Такие устройства можно настроить для определения тока под нагрузкой по сравнению с током без нагрузки и, таким образом, использовать для обнаружения сломанных муфт насоса или вышедших из строя ремней вентилятора.
Датчики напряжения
Датчики напряженияв основном используются коммунальными службами для контроля напряжения в линиях электропередачи. Они также используются потребителями коммунальных услуг для контроля состояния напряжения в однофазных и трехфазных двигателях для обнаружения условий отключения, обрыва фазы и т. д. или для защиты электронных цепей в устройствах плавного пуска и аналогичном оборудовании от возможного повреждения низкими напряжениями. Датчики напряжения также используются для оценки коэффициента мощности.
Резюме
В этой статье представлено краткое обсуждение электрических датчиков, используемых для контроля тока и напряжения. Для получения дополнительной информации о других продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
Другие датчики Артикул
- Лучшие поставщики и производители датчиков движения в США и за рубежом
- Емкостные датчики приближения
- Типы датчиков температуры
- Ведущие биосенсорные компании в США и за рубежом
- Датчики угла поворота вала
- Ведущие поставщики и производители датчиков приближения в США и во всем мире
- Анализаторы выхлопных газов
- Лучшие производители и поставщики датчиков температуры
- Лучшие производители и поставщики датчиков в США
- Датчики движения
- Лучшие поставщики и производители датчиков давления в США
- Типы датчиков давления — Руководство
- Различные типы датчиков и их использование (например, электрические датчики)
- Все о датчиках положения — типы, применение и характеристики)
- Все о детекторах радиации
- Все о датчиках движения
- Все о датчиках частиц
- Все о фотоэлектрических датчиках
- Ведущие компании Интернета вещей (IOT) в США
- Все о датчиках утечек – принцип их работы и области применения
- Все о датчиках температуры – как они работают и их применение
- Все о датчиках влажности
- Все о датчиках расхода
- Все о дефектоскопах, включая ультразвуковое и вихретоковое обнаружение
- Все о датчиках пламени (стержни пламени, оптические датчики и визуальная визуализация пламени)
- Все о датчиках зрения и изображений
- Все о датчиках и детекторах металла
- Все о датчиках силы — типы и принципы их работы
- Все о газовых и химических сенсорах
Еще из раздела Инструменты и элементы управления
Наконец-то стало проще измерять ток высокого напряжения
по Джон Мансон , Альберт Ли , Глен Бризбуа и Брендан Уилан Скачать PDF
Способность работать с высоким напряжением, гибкость и точность
LT6100 и LTC6101 имеют высокий уровень
прецизионное напряжение, ток высокой стороны
усилители чувств. Их простая архитектура
сделать их гибкими и легкими
использовать, в то время как тщательный дизайн сделал
они надежны и прочны.
Ключевые особенности включают высокий запас диапазон, настраиваемый пользователем коэффициент усиления, низкий входной ток, высокий PSRR и низкий напряжение смещения. Эти особенности делают LT6100 и LTC6101 идеально подходят для прецизионные промышленные и автомобильные сенсорные приложения, а также перегрузки по току цепи защиты.
LT6100 работает до 48 В, более простой из двух в использовании, требующий почти без внешних компонентов, потребляет мало энергии и терпим к несколько аномальных состояний, таких как разделенные входы, отключение питания и реверс батарея.
LTC6101 имеет более высокую скорость два, работает до 70 В, и более гибкий, с набором внешних резисторов выигрыш. Обе части доступны в различные мелкие упаковки.
Как работает датчик тока
Измерение тока обычно выполняется
одним из двух способов. Один
метод является магнитным, где структура
создается с использованием проницаемых материалов
соединить м-поле с катушкой или эффектом Холла
датчик. При этом не навязчивый
измеряемая цепь, датчик типа катушки
принципиально не может обеспечить
любая информация DC (хоть и экзотическая
возможны «феррозондовые» методы),
а датчикам Холла вообще не хватает
точность и чувствительность для большинства DC
измерения.

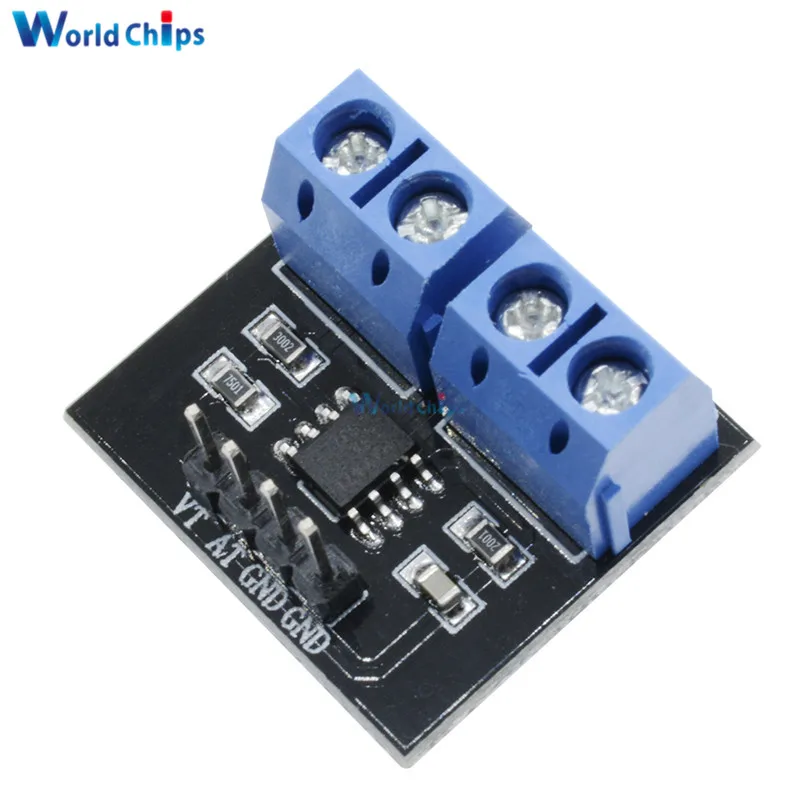

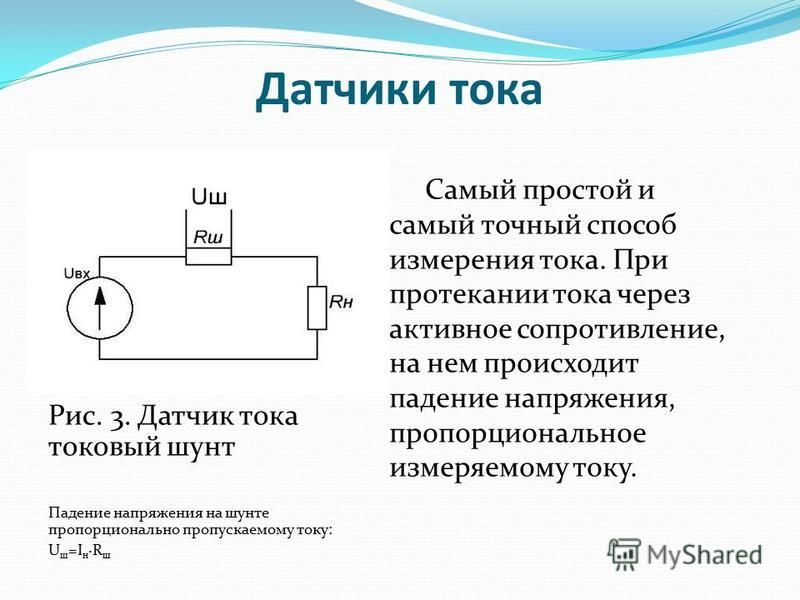

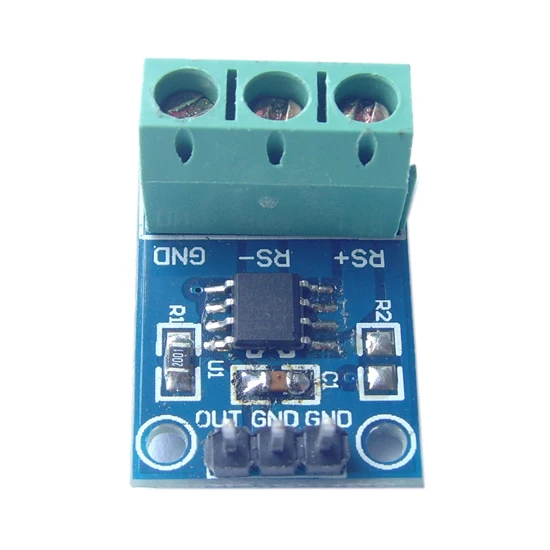

Альтернативой является введение
известное «чувственное» сопротивление в нагрузке
пути, тем самым создавая небольшое напряжение
падение прямо пропорционально
ток нагрузки. Как правило, предпочтительным
подключение чувствительного резистора
находится на стороне питания цепи,
так что общие методы заземления
могут быть сохранены, а ошибки нагрузки могут
быть обнаруженным. В случае положительного
потенциалы питания, это соединение
обычно называют «высокой стороной»
конфигурация смысла, как показано схематично
на рис. 1. Это означает, что
чувствительное напряжение – небольшая разница
на большом синфазном сигнале от
перспектива усилителя чувств,
предъявляет необычные требования к
реализация для сохранения точности
и динамический диапазон.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure1.png?w=435 ‘ alt=’Рисунок 1’>
Рис. 1. Типовая схема измерения тока на стороне высокого напряжения.
T Традиционное выращивание самостоятельно решения используют операционные или контрольно-измерительные приборы усилители, но это обычно ограничен в диапазоне напряжения работы и/или требуют номер дополнительных компонентов для выполнения функция преобразования напряжения в создать отсчет с привязкой к земле сигнал. Гораздо лучшие и простые решения достижимы при использовании LT6100 и LTC6101, решающий самую высокую сторону текущие требования к датчикам.
Для индекса этих и других текущих
смысловые решения см. в табл. 1. Для
конкретные приложения, где ток
зондирование осуществляется в пределах выделенного
микросхемы или наборы микросхем, см. Таблицу 2.
Публикация | Верхняя сторона/Низкая сторона | Однонаправленный/двунаправленный | В ОС (CMRR) | Входное напряжение/функция |
LT6100 Технический паспорт | Привет Сторона | Уни | 300 | 48В |
LT6101 Технический паспорт | Привет Сторона | Уни | 300 | 60В |
LT1787 Технический паспорт | привет сторона | Би | 75 мкВ | 60 В, 70 мкА |
LT1990 Спецификация, стр.![]() | Оба | Би | (80 дБ) | ±250 В |
LT1991 Спецификация, стр. 1, 19–22 | Оба | Би | (80 дБ) | ±60 В |
LT1995 Спецификация, стр. 20 | Оба | Би | Высокая скорость | |
Лист технических данных LTC2054, стр. 12 | Привет Сторона | Би | 3 мкВ | 60В |
3 мкВ | Низкая сторона | Уни | 3 мкВ | –48В |
LT1494 Спецификация, стр. 1, 16 | Привет Сторона | Уни, Б | ~1 мВ | 36В |
LTC2053 Спецификация, стр.![]() | Hi Side (оба варианта) | Уни | 10 мкВ | 5В |
Лист технических данных LTC6800, стр. 1 | Hi Side (оба варианта) | Уни | 100 мкВ | 5В |
LTC6943 Спецификация стр. 1 | Оба | Уни | (120 дБ) | 18 В |
LT1620 Технический паспорт | Оба | Уни | 5 мВ | 36В, мощность |
LT1366 Спецификация, стр. 1 | Привет Сторона | Уни | 200 мкВ | 36В |
LT1797 Спецификация, стр. 1 | Низкая сторона | Уни | 1 мВ | –48 В, быстродействующий |
Информационная карта 27 | Различные цепи | |||
LT1637 Спецификация, стр.![]() | LT1637 Спецификация, стр. 13 | Уни | ~1 мВ | 44 В, сверхвысокий |
LT1490A Спецификация, стр. 1 | Привет Сторона | Би | ~1 мВ | 12 В, сверхвысокий |
Примечание по дизайну 341 | Низкая сторона | Уни | ~1 мкВ | –48 В, прямой АЦП |
Журнал Linear Technology, август 2004 г., с. 33 | Низкая сторона | Би | 2,5 мкВ | Прямой АЦП |
Примечание по дизайну 297 | Привет Сторона | Уни | 2,5 мкВ | Прямой АЦП |
Лист данных LTC1966, стр.![]() | Оба (AC) | Ток среднеквадратичного значения | ||
Примечание по применению 92 | Привет Сторона | Уни | различные | Лавинные ПД |
Публикация | Заявка |
LTC4060 Лист данных | Зарядное устройство NiMH/NiCd |
Журнал Linear Technology, март 2003 г., с. 24 | Зарядные устройства |
Журнал Linear Technology, май 2004 г., с. 24 | Аккумуляторный газомер |
Примечание по применению 89 | 5В, контроллер ТЕС |
Указания по применению 66, Указания по применению 84 | Режим переключения питания |
LT Chronicle, январь 2003 г.![]() | Автомобильная температура |
Примечание по дизайну 1009 | Фотовспышка |
Примечание по дизайну 312 | VRM9.x |
Примечание по дизайну 347 | Кирпичи |
LTC4259, LTC4267 Технический паспорт | Питание через Ethernet |
Дизайнерское решение 43 | ПЛИС Altera |
Остерегайтесь источников ошибки измерения тока
Как и в любой конструкции датчика, существуют
несколько потенциальных источников ошибок для
рассмотреть возможность. Точность схемы
во многом зависит от того, насколько хорошо оценивается
чувствительный резистор известен.
сам чувствительный резистор имеет определенные допуски
и температурные зависимости
которые вносят ошибки. Паразитное сопротивление
на пути измерения или большой
Петли dI/dt также могут добавлять ошибки. это
важно правильно реализовать Кельвин
подключение к чувствительному резистору
чтобы свести к минимуму эти эффекты. 1
После чувственного сопротивления наиболее существенным источником погрешности является напряжение смещение усилителя считывания, так как оно генерирует независимую от уровня неопределенность в измерении. Это особенно важно для сохранения точность на текущих уровнях, которые существенно ниже максимального стоимость дизайна. В некоторых приложениях это желательно откалибровать статику компонент этого термина (в программном обеспечении, например), но это не всегда быть практичным.
Дополнительный источник ошибки для
учитывать допуск любых резисторов
что может потребоваться для настройки
масштабные факторы. Это может способствовать
полномасштабная неопределенность наряду с
чувствительный резистор и соединение Кельвина
допуски. Для LT6100 масштабирование
резисторы все предусмотрены на кристалле, поэтому
допуски четко определены и
учитываются в спецификациях техпаспорта. В случае LTC6101,
точность масштабирования устанавливается строго
выбор пользователем резисторов, тем самым
позволяющая оптимизировать отдельные
требования.
LT6100 Принцип работы
На рис. 2 показана упрощенная схема.
датчика LT6100 на 100 мОм
смысловой резистор. Дифференциальное напряжение
на смысловой резистор наложен
на внутреннем резисторе R G2 действие ОУ А1 через
Коллектор Q1. Результирующий ток
через R G2 , таким образом, I = V SENSE /R G2 ,
и этот ток протекает через Q1 и
Р О . Напряжение, которое появляется на
Р О это R O • V SENSE /R G2 . Но R O это десять
умножить на значение R G2 , поэтому напряжение равно 10 • В SENSE . Это порождает
Собственное усиление LT6100 от 10 до этого
точка. Следующий этап с операционным усилителем
A2 дает дизайнеру гибкость
выбор дальнейшего усиления путем заземления или
плавающие контакты A2 и A4 или соединительные
их на выходе. Прирост 1, 1,25,
2, 2.5, 4 и 5 могут быть установлены здесь для
общий прирост 10, 12,5, 20, 25, 40,
и 50. Последовательный резистор R E предоставляется
между двумя этапами, чтобы обеспечить простое
фильтрация нижних частот путем добавления конденсатора
на выводе FIL.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure2.png?w=435 ‘ alt=’Рисунок 2’>
Рис. 2. Упрощенная схема LT6100.
LTC6101 Принцип работы
На рис. 3 показана упрощенная схема.
LTC6101 в базовом смысле тока
схема. Как и прежде, ощущение
резистор, R SENSE , добавлен в серию
с питанием системы на плюсе
(высокая сторона) подачи. внутренний
усилитель LTC6101 действует как
повторитель напряжения, приводящий его инвертирующий вход (IN – ) к тому же напряжению, что и его
неинвертирующий вход (IN + ). Это устанавливает
напряжение на R IN , равное
напряжение на R SENSE :
Таким образом, ток в R IN равен:
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure3.png?w=435 ‘ alt=’Рисунок 3’>
Рисунок 3. Упрощенная схема LTC6101.
Входы усилителя имеют высокое сопротивление, так что этот ток не течет в усилитель. Вместо этого проводится через внутренний МОП-транзистор к OUT, где он течет через R OUT к земля. Тогда выходное напряжение:
и выигрыш:
Заменитель:
, чтобы получить желаемое соотношение производительности напряжение для измерения тока:
Как и в большинстве современных решений,
входное и выходное напряжения, а также выходной ток определяются
приложением. Чтобы позволить
совместимость с большинством схем,
LTC6101 поддерживает входные напряжения
от 0В до 500мВ. Это делает
он подходит для большинства приложений, которые
используйте небольшой последовательный чувствительный резистор (или
шунт). Выход LTC6101 может быть
требуется для управления компаратором, АЦП или
другие схемы. Выходное напряжение может
качаем от 0В, так как он с открытым стоком,
до 8В. Выходной ток может быть установлен
до 1 мА, что обеспечивает полезную скорость
и возможности привода. Внешний выигрыш
резисторы, R IN и R OUT , позволяют широкий
ряд преимуществ для совместной работы с
эти схемные ограничения.
Точность ввода: быстрое сравнение
Как LT6100, так и LTC6101 очень
точный. Они могут похвастаться максимальным напряжением 300 мкВ.
входное смещение (500 мкВ и 535 мкВ соответственно,
перегретый). Ни один
часть потребляет ток питания от
входные сенсорные контакты. LT6100 рисует
5 мкА с входов Over-The-Top ® ,
в то время как LTC6101 обеспечивает отдельный
контакт питания (V+) для подключения к
воспринимает подачу напрямую и только забирает
Ток смещения 100 нА на его входах. Этот
делает LTC6101 идеальным для очень
мониторинг низкого тока. Кроме того,
LTC6101 воспринимает входные токи
хорошо согласованы, поэтому второй вход
резистор, R IN+ (рисунок 4), можно добавить
чтобы отменить эффект смещения входа. В
Таким образом, эффективный вход LTC6101
ошибка смещения может быть уменьшена до менее чем
15 нА. LT6100 обеспечивает эти
согласованные резисторы внутри, уменьшая
его эффективная погрешность входного тока смещения
ниже 1 мкА.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure4.png?w=435 ‘ alt=’Рисунок 4’>
Рис. 4. Второй входной резистор минимизирует ошибку из-за входного тока смещения.
Характеристики
LT6100: надежный и простой в использовании
LT6100 допускает обратную батарею
на его входах до –50В, а
гарантируя менее 100 мкА
результирующий ток короткого замыкания. Кроме того, это
также может использоваться для обнаружения предохранителей
и МОП-транзисторы, как показано на рисунке 5.
У LT6100 нет проблем, когда
предохранитель или МОП-транзистор открывается, потому что он
имеет высоковольтный pnp и уникальный
входная топология с полным высоким
возможность качания входного дифференциального импеданса до ± 48 В. Это позволяет напрямую
обнаружение предохранителя или напряжения MOSFET
падает, не беспокоясь о предохранителе или
Состояние разомкнутой цепи MOSFET.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure5.png?w=435 ‘ alt=’Рисунок 5’>
Рис. 5. Не беспокойтесь о подключении МОП-транзистора или предохранителя. Входы LT6100 могут разделяться, оставаясь при этом высоким Z.
Еще одно уникальное преимущество
LT6100 заключается в том, что вы можете оставить его подключенным
к аккумулятору, даже если он
без питания. Когда LT6100 проигрывает
мощность, или преднамеренно питание
вниз, оба сенсорных входа остаются высокими
сопротивление (см. рис. 6). Это
в связи с внедрением линейного
Технологическая топология ввода Over-The-Top
на переднем конце. На самом деле, когда
выключен, входы LT6100
на самом деле потребляют меньше тока, чем когда
включен. Включено или выключено, это
представляет собой доброкачественную нагрузку.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure6.png?w=435 ‘ alt=’Рисунок 6’>
Рисунок 6. Отключите питание от LT6100 без необходимости отсоединения аккумулятора. Входы LT6100 остаются высокими Z.
LTC6101: обеспечивает точность и скорость в высоковольтных приложениях
LTC6101 может похвастаться полностью
рабочий диапазон питания от 4В до 60В,
с максимальным напряжением питания
70В. Приложения, требующие высокого
рабочие напряжения, такие как управление двигателем
и мониторинг поставок телекоммуникаций,
или временное выживание при высоком напряжении,
например, с автомобильным сбросом груза
условиях, воспользуйтесь этим широким предложением
диапазон. Точность сохраняется
в этом диапазоне поставок высоким
типичный PSRR 140 дБ.
Быстрое время отклика LTC6101 делает его пригодным для схемы защиты от перегрузки по току. типичное время отклика меньше, чем 1 мкс, чтобы выходной сигнал повысился на 2,5 В на Выходной переход 5В. LTC6101 может обнаружить неисправность нагрузки и подать сигнал компаратор или микропроцессор в время разомкнуть выключатель последовательно с нагрузка перед подачей, нагрузкой или переключением происходит повреждение.
Архитектура LTC6101
является ключом к его гибкости. Выигрыш
полностью контролируется внешним
резисторы (R IN и R OUT , рис. 3). Этот
удобно, потому что большинство приложений
указать небольшой максимальный шунт
напряжение (для минимизации потерь мощности), которое
должны соответствовать либо конкретному
порог компаратора или желаемый АЦП
разрешающая способность. Это требует, чтобы выигрыш был
тщательно настроены для поддержания производительности.
В решениях, где резисторы усиления
не выбираются пользователем (рис. 7а),
выигрыш будет фиксированным и не может быть
установить соответствующее значение. Другая
подход заключается во включении внутреннего ввода
резисторы (рис. 7б), что позволяет
настроенное пользователем усиление, но может принудительно
использование очень большого выходного резистора
чтобы получить высокий коэффициент усиления (10-100
или больше). Большой выходной резистор будет
привести к замедлению вывода и
более восприимчив к системному шуму,
и может быть слишком высокий импеданс
для управления желаемым АЦП. LTC6101
позволяет избежать этих проблем, позволяя
дизайнер приложений, чтобы выбрать оба
р В и R ВНЕ . R IN может быть совсем маленьким,
его значение ограничено только ошибкой усиления
из-за паразитного сопротивления платы и
Максимальный выходной ток 1 мА. Поэтому высокий коэффициент усиления и высокий
скорость может быть достигнута даже с небольшим
Требования V SENSE и R OUT .
Прирост
точность определяется только
точность внешних резисторов.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure7.png?w=435 ‘ alt=’Рисунок 7’>
Рис. 7. LT6101 обеспечивает непревзойденную универсальность в приложениях измерения тока на стороне высокого напряжения, позволяя пользователю выбирать коэффициент усиления с помощью внешних резисторов R IN и R OUT . В большинстве архитектур некоторые или все эти резисторы являются внутренними для устройства, как показано здесь. Устройства с фиксированным коэффициентом усиления, такие как в (а), ограничивают гибкость. Те, у которых фиксированные входные резисторы, как в (b), ограничивают усиление и скорость.
Кроме того, выход с открытым стоком
архитектура дает преимущество
для приложений дистанционного зондирования. Если
Выход LTC6101 должен управлять схемой
расположенное удаленно, например,
АЦП, то выходной резистор может
располагаться рядом с АЦП. Поскольку
Выход с открытым стоком имеет высокое сопротивление.
источник тока, резистивное падение
в выходном проводе не повлияет на
результат на конвертере. Системный шум
который соединен с длинной проволокой
легко уменьшить с помощью последовательного фильтра
ставится перед R OUT или с помощью простого
конденсатор параллельно с R OUT , с
без потери точности по постоянному току (рис. 8).
выход также может быть сдвинут уровнем выше
V– подключением R OUT при напряжении
который удерживается выше, чем V– (рис. 9),
при условии, что максимальная разница
между V OUT и V– не превышает
максимальный указанный выход
LTC6101.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure8.png?w=435 ‘ alt=’Рисунок 8’>
Рис. 8. Выход с открытым стоком повышает точность дистанционного зондирования.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure9.png?w=435 ‘ alt=’Рисунок 9’>
Рисунок 9. Выходной опорный уровень смещен выше V–.
Приложения
Монитор тока Micro-Hotplate
Исследования в области материаловедения свойства и взаимодействие материалов при различных температурах. Немного из наиболее интересных свойств можно быть в восторге от локализованных нанотехнологий нагреватели и обнаруживаются с помощью наличие интерактивных тонких пленок.
Пока точные методы обнаружения
очень сложны и относительно
фирменный способ создания
локальное тепло так же старо, как лампочка.
На рис. 10 показана схема
нагревательные элементы микроплитки
от Boston Microsystems (www.bostonmicrosystems.com).
Физические размеры элементов исчисляются десятками
микрон. Они микрообработаны
из карбида кремния и нагревается простым постоянным током
электроэнергия, возможность достичь
1000°C без повреждений.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure10.png?w=435 ‘ alt=’Рисунок 10’>
Рис. 10. LT6100 и LT1991 отслеживают ток и напряжение с помощью широкого диапазона уровней возбуждения, подаваемых на микроконфорку.
Сила, привнесенная в элементы,
и тем самым их температура,
определяется по напряжению-току
продукт с измерительным прибором LT6100
ток и LT1991 измерение
напряжение. LT6100 чувствует
ток, измеряя напряжение
через резистор 10 Ом, применяется
усиление 50, и обеспечивает землю
ссылочный вывод. Коэффициент усиления от I до V
следовательно, 500 мВ/мА, что делает
смысл, учитывая полномасштабный нагреватель 10 мА
ток и выходное напряжение 5 В
ЛТ6100. У LT1991 задача обратная,
применение точного затухания
вместо выигрыша. Напряжение полной шкалы
нагревателя составляет всего 40В (±20),
за пределами которого срок службы нагревателя может
быть снижена в некоторых атмосферах. LT1991 настроен на затухание
коэффициент 10, так что полная шкала 40 В
дифференциальный привод становится 4В заземлением
упоминается на выходе LT1991. В
в обоих случаях напряжения легко читаются
картами ввода-вывода ПК 0–5 В и системой
легко управляется программным обеспечением.
Контроллер тока с белым светодиодом
На рис. 11 показан LT6100, используемый в совместно с переключателем LT3436 преобразователь мощности режима в эффективный управлять белым светодиодом с постоянным Текущий. Замкнув переключатель на контакте A2 LT6100, его усиление регулируется от 40 (открыто) до 50 (закрыто).
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure11.png?w=435 ‘ alt=’Рисунок 11’>
Рис. 11. Контроллер тока белого светодиода 1 А/800 мА.
Вывод FB микросхемы LT3436 является управляющим. вывод относится к заданному значению 1,2 В.
Когда контакт FB выше 1,2 В,
LT3436 прекращает работу; когда ниже
1,2 В, LT3436 продолжает работать.
Выходное напряжение (> 1,2 В) обычно
регулируется применением резистивного делителя
от выходного напряжения обратно к
контакт FB, чтобы закрыть петлю обратной связи.
Чтобы обеспечить постоянный выходной ток,
а не постоянное выходное напряжение,
обратная связь должна преобразовывать
ток нагрузки к напряжению. Введите
ЛТ6100.
Определяет ток светодиода путем измерения напряжение на 30мОм резистор, применяет усиление и питает результирующее напряжение обратно на вывод FB.
Уставка 1,2 В на LT3436 может возвращаться по смыслу резистор делением на LT6100 усиления 40 и 50. Это дает 30 мВ и 24мВ соответственно. Деление на резистор 30 мОм дает уставку токи 1А и 800мА.
Контроль тока автомобильных выключателей нагрузки
При входном напряжении 60 В LTC6101
идеально подходит для непосредственного мониторинга
токи в автомобильных энергосистемах,
без необходимости дополнительного питания
кондиционирование или защита от перенапряжения
составные части.
На рис. 12 показан процессор на базе LT1910. интеллектуальный автомобильный переключатель верхнего плеча с LTC6101, обеспечивающим аналог текущая индикация. LT1910 переключатель верхней стороны управляет N-каналом МОП-транзистор, который управляет управляемым нагрузки и использует чувствительное сопротивление для обеспечения обнаружения перегрузки (примечание импульсный ток нити накала лампы может вызвать срабатывание защиты, поэтому не рекомендуются нагрузки с LT1910). Чувствительный резистор является общим LT6101 для обеспечения текущего измерение.
&lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/finally-high-voltage-current-sensing-made -easy/figure12.png?w=435 ‘ alt=’Рисунок 12’>
Рисунок 12. Автомобильный смарт-переключатель с показаниями тока.
LTC6101 подает ток
выход, а не выход напряжения, в
пропорционально напряжению чувствительного резистора
уронить. Нагрузочный резистор для LTC6101
может располагаться в дальнем конце
соединения произвольной длины, тем самым
сохраняя точность даже при наличии
напряжения контура заземления.
Заключение
LT6100 и LTC6101 являются точными Решения для измерения тока на стороне высокого напряжения. Хотя очень похожи в очевидных отношении, каждый из них имеет свои уникальные преимущества. LT6100 потребляет намного меньше мощность, может быть отключена во время сохранение высоких Z-характеристик, и имеет почти неразрушимые входы. LTC6101 может выдерживать до 70 В, бесконечно настраиваемый коэффициент усиления, и обеспечивает выход с открытым стоком.
Авторы
Джон Мансон
Джон Мансон (Jon Munson) — старший инженер по приложениям компании Analog Devices, занимающийся поддержкой их линейки продуктов для преобразования сигналов. Джон имеет степень бакалавра в области электротехники и информатики Университета Санта-Клары. Он разработал аппаратное обеспечение для приборов, видео и коммуникационных продуктов. Хобби Джона включают hi-fi audio, авиацию и самодельные проекты, если позволяет время, когда он воспитывает двух своих дочерей.
Альберт Ли
Глен Бризбуа
Глен Бризбуа (Glen Brisebois) — инженер по приложениям в группе преобразования сигналов компании Analog Devices в Силиконовой долине. Он учился в Университете Альберты в Канаде, получив степень бакалавра в области физики и электротехники. В течение нескольких лет он пытался вести монашескую жизнь как с траппистами, так и с картезианцами, но не мог перестать думать о контурах. Сейчас он счастливо женат, имеет несколько детей и много работает со схемами, но иногда вместо этого выступает за АЦП. Его статья «Формирование сигналов для высокоимпедансных датчиков» в журнале EDN получила награду за лучшую статью 2006 г.
Брендан Уилан
Брендан Уилан (Brendan Whelan) — директор по дизайну продуктов Switch, Mux, Reference и Temp Sense в Analog Devices. Он отвечает за прецизионные продукты постоянного тока, включая эталоны напряжения и кремниевые датчики температуры, а также кремниевые и МЭМС-переключатели. Брендан имеет степень BSEE Политехнического института Ренсселера и степень MSEE Университета Санта-Клары. Он разработал усилители с нулевым дрейфом, микросхемы Current Sense и различные аудиосхемы. Он является изобретателем нескольких патентов и автором технических статей и видеороликов. Брендан также является музыкантом-исполнителем и энтузиастом ламповых усилителей.
Датчики тока и напряжения
Однофазные датчики тока для ABB SafeLink, SafePlus, SafeRing
Артикул №. 3 x 49-6025-000 (Ø 79,5 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для ABB SafeLink, SafePlus, SafeRing
№ для заказа 3 x 49-6025-301 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Driescher MINEX, MINEX C, G.

Заказ №. 3 x 49-6025-601 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для EATON XIRIA
№ для заказа 3 x 49-6025-000 (Ø 79,5 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для EATON XIRIA
Артикул №. 3 x 49-6025-301 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Lucy Electric AegisPlus
Заказ №. 3 x 49-6025-601 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Ormazabal GA/GAE + GE
№ для заказа 3 x 49-6025-311 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Schneider Electric RM6
Артикул №. 3 x 49-6025-301 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Schneider Electric FBX
Заказ №. 1 x 49-6025-622 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Siemens 8DJH (ширина шкафа 310 мм)
Артикул №. 1 x 49-6025-630 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Однофазные датчики тока для Siemens NXPLUS C, 8DJH (ширина шкафа ≥430 мм)
Артикул №. 3 x 49-6025-611 (Ø 84 мм)
удалить из списка желанийдобавить в список желаний
Ø проводника: 15 – 55 мм, длина кабеля: 3 м
Артикул №. 49-6024-001
удалить из списка желанийдобавить в список желаний
до 1250 А, Ø проводника: 15 – 78 мм, длина кабеля: 3 м
№ для заказа 49-6024-130
удалить из списка желанийдобавить в список желаний
Ø проводника: 15 – 65 мм, длина кабеля: 3 м
№ для заказа 49-6024-010
удалить из списка желанийдобавить в список желаний
Внутренний Ø: 220 – 250 мм, длина кабеля: 4 м
Заказ №. 49-6023-020
удалить из списка желанийдобавить в список желаний
C1A2-24
Для типов распределительных устройств среднего напряжения
Driescher: LDTM-12/24, TSL-20, TSL-20 Cal или Emag:
, C3-10/20
F&G: Concordia-Sprecher 12, EA20
Leukhardt: 10 кВ
Длина кабеля: 4,5 м,
Номинальное напряжение: 12 и 24 кВ
Номер заказа. V38-9100-061-001
удалить из списка желанийдобавить в список желаний
RDP1.1-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта тройников
Nexans: (K)400TB, (K)440TB
Cellpack: CTS-S
Судовой кабель: SEHDT 13, SEHDT 23
Длина кабеля: 1,1 м2
Напряжение: 12 и 24 кВ
Номер заказа. 38-9100-130
удалить из списка желанийдобавить в список желаний
RDP2.1-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта Т-образных разъемов
NKT: CB-24, CC-5xx-24 RSTIx-24
, РСТИ-СС-58хх
Nexans: (K)430TB-630A, (K)300 PB-630A
Судовой кабель: SET24, SEHDT23. 1,SAT24, SEHDK23.1, SAK24, MUT23, MUT23.1, AD23.1SP
Ячейка: CTS630A, CTKS630A
Длина кабеля: 1,7 – 5,0 м
Напряжение: 12 и 24 кВ
Артикул №. 38-9100-131
удалить из списка желанийдобавить в список желаний
RDP1-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта тройников
, ЮВДТ 23
Длина кабеля: 1,7–3,7 м
Напряжение: 12 и 24 кВ
№ для заказа. 38-9100-013
удалить из списка желанийдобавить в список желаний
RDP2-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта тройников
NKT: CB-24, CC-24, RSTIx-
Длина кабеля: 1,7 – 3,7 м
Напряжение: 12 и 24 кВ
Артикул №. 38-9100-017
удалить из списка желанийдобавить в список желаний
RDP3-24
Для распределительных устройств с элегазовой изоляцией
Для набора тройников
Nexans: (K)430TB-630A, (K)300 PB-630A
Sudkabel: SET24, SEHDT23. 1, SAT24, SEHDK23.1, SAK24, MUT23, MUT23.1, AD23.1SP
Длина кабеля: 1,7 – 3,7 м
Напряжение: 12 и 24 кВ
№ для заказа 38-9100-018
удалить из списка желанийдобавить в список желаний
RDP4-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта тройников
Cellpack: CTS630A, CTKS630A
Длина кабеля: 1,7 – 3,7 м
Напряжение: 12 и 24 кВ
Артикул №. 38-9100-019
удалить из списка желанийдобавить в список желаний
РДП5-24
Для распределительных устройств с элегазовой изоляцией
Для комплекта тройников
(K)484TB-630A, (K)804PB-630A,
(K)489TB-630A, (K)809PB-630A, 800SA
Длина кабеля: 1,7 – 3,7 м
Напряжение: 12 и 23 кВ Номер заказа 2
2 . 38-9100-021
Снимите из WishListAdd до WishList
RDG3-24
Для газопроизводных переходов
С датчиками с адаптерами для конусов
Длина кабеля: 6 м
напряжение: 12 и 24 KV
Порт.
