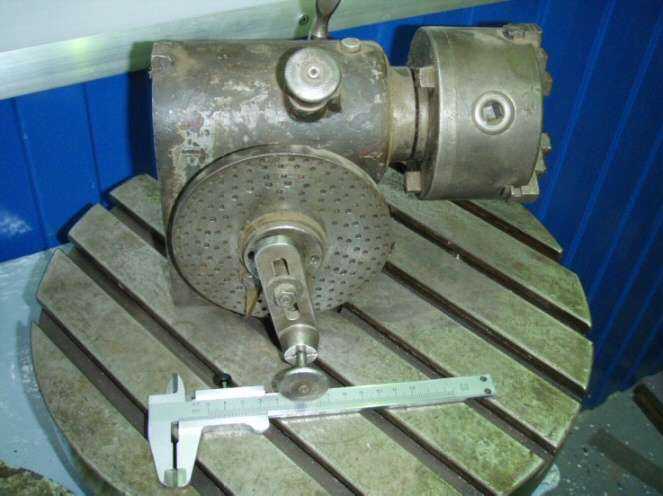

Универсальная делительная головка УДГ – назначение, виды делений, комплектация

Неотделимой частью фрезерных станков вертикальных (например 6Т12, 6Т13, FSS450MR, FSS350MR), горизонтальных (6Т82, 6Т82Г, 6Т83, FU350MR), широкоуниверсальных (6Т82Ш, 6Т83Ш, FU350MRApUG) является дополнительное горизонтальное оборудование – так называемые «универсальные делительные головки», сокращенно – УДГ.

Назначение головок

Универсальные делительные головки, снабжаются специальными приспособлениями, и применяются для установки и закрепления обрабатываемой детали под определенным углом, который регулируется поворотной шкалой.
Они используются при фрезерных работах для обработки многогранников, нарезания зубцов на шестеренках и спиралевидных канавок, а так же других подобных операций. Также с их помощью осуществляются особые процессы по резке геометрически сложных металлических заготовок путем их беспрерывного вращения. При этом вращение головок должно быть четко согласовано с продольным движением стола фрезерного станка.

Возможности головок на операциях деления

С помощью делительной головки, возможно выполнять сложнейшие деления, которые подразделяются на определенные виды.
1. Простое деление.
Это деление производится вычислительными действиями, для которых используется неподвижный диск. В Этом случае повороты головки производятся боковым диском через червячную передачу, которая непосредственно связана со шпинделем станка.

2. Непосредственное деление.
При данном способе деления, полностью исключается применение каких-либо дополнительных червячных передач, а само деление практически одинаково для всех делений, куда можно подключить оптические, и упрощенные головки.
3. Дифференциальное деление.
Это деление – довольно сложный и не очень удобный процесс. Он производится с помощью поворотного рычага делительной головки с одновременным участием делительного диска.

Такое деление можно произвести только при помощи универсальной головки, которая может находиться в комплекте с дополнительными сменными зубчатыми колесиками.
4. Комбинированное деление.
Это вид деления, производится поворотом делительной головки и совмещением рычага диска, а также с одновременным поворотом фиксатором рукоятки, находящегося позади диска. Этот способ применяется для поворота заготовки практически на минимальный угол.

5. Непрерывное деление.
Осуществить такую операцию можно не с каждой головкой, обычно непрерывное деление производится при помощи универсальной головки, либо только оптической. Также для выполнения такого деления, расположенный на головке шпиндель, должен быть связан с винтом, осуществляющим движение рабочего стола фрезерного станка.

Отечественные делительные головки (УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Н-160 (УДГ-Д-320), УДГ-Д-400) можно купить в двух комплектациях:

Базовый комплект, который состоит из

– Головки делительной универсальной в сборе,
– бабки задней,
– патрона 3-х кулачкового самоцентрирующегося,
– центра упорного,

– фланца переходного к самоцентрирующемуся 3-х кулачковому патрону,
– поводка,
– болтов под станочный паз.

Полный комплект состоит из

– Головки делительной универсальной в сборе,
– бабки задней,
– центра упорного,
– патрона 3-х кулачкового самоцентрирующегося,
– комплекта зубчатых колес
– фланца переходного к самоцентрирующемуся 3-х кулачковому патрону,
– гитары для дифференциального деления
– гитары для нарезания спирали,
– поводка,
– болтов под станочный паз.

Фрезерные станки, оборудованные делительными головками, нашли широкое применение на металлообрабатывающих комбинатах по производству не серийных, но довольно распространенных изделий. Также их использование намного повышает производительность и безопасность труда, расширяет технологические возможности инструментального оборудования.

Делительный стол для фрезерного станка в категории “Промышленное оборудование и станки”

Горизонтально-вертикальный делительный стол (поворотный для фрезерного станка) Optimum RT150

Доставка по Украине

17 911 грн

Купить

Горизонтально-вертикальный делительный стол (поворотный для фрезерного станка) Ф150

Доставка по Украине

13 090 грн

Купить

Стол поворотный делительный Weifang runlian ТК для станков

Доставка по Украине

Цену уточняйте

Горизонтальный и вертикальный поворотный стол 100 мм для настольного фрезерного станка RT 4 Bernardo

Под заказ

Доставка по Украине

11 890 грн

Купить

Высокоточный поворотный стол 9craft RT110 с возможностью установки в вертикальном и горизонтальном положении.

На складе

Доставка по Украине

7 400 грн

Купить

Высокоточный поворотный стол 9craft RT125 с возможностью установки в вертикальном и горизонтальном положении.

На складе

Доставка по Украине

8 510 грн

Купить

Высокоточный поворотный стол 9craft RT150 с возможностью установки в вертикальном и горизонтальном положении.

На складе

Доставка по Украине

9 620 грн

Купить

Комплект прихватов для столов фрезерных станков под паз 12мм (М10)

Доставка из г. Киев

3 600 грн/набор

Купить

Комплект прихватов для столов фрезерных станков под паз 10мм (М8)

Доставка из г. Киев

3 500 грн/набор

Купить

Горизонтально вертикальный поворотный стол 75 мм для настольного фрезерного станка RT 3 Bernardo

Под заказ

Доставка по Украине

7 614 грн

Купить

Фрезерный станок ЧПУ бу ATS-3020 2019г. с вакуумным столом, для изготовления фасонных деталей мебели

Доставка по Украине

553 720 грн

Упор для Фрезерного стола упор для фрезерного станка идеал

Доставка по Украине

499.28 грн

Купить

Упор угловой с направляющей вдоль Т-обр. паза 19мм JET для фрезерного стола 98600W

Доставка по Украине

3 400 грн

Купить

Стол поворотный для фрезерного станка по металлу ф110мм

Недоступен

6 272 грн

Смотреть

Поворотный стол для фрезерного станка Proma G-5757

Недоступен

16 806 грн

Смотреть

Смотрите также

Стол крестовый для фрезерно – сверлильного станка 185 х 100 мм

Недоступен

5 552 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 225 х 175 мм

Недоступен

6 451 грн

Смотреть

Делительная головка PROXXON для микрофрезерного станка MF 70 и координатного стола КТ 70

Недоступен

4 928 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка

Недоступен

13 608 грн

Смотреть

Стол крестовый для фрезерно – сверлильного станка 312 х 142 мм

Недоступен

5 200 грн

Смотреть

Питание для стола фрезерного станка 500X 110 В

Недоступен

41 090 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 425 х 240 мм

Недоступен

17 388 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 600 х 240 мм

Недоступен

20 160 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 330 х 220 мм

Недоступен

13 020 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 475 х 154 мм

Недоступен

5 267 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 640 х 205 мм

Недоступен

19 656 грн

Смотреть

Крестовый стол для фрезерно – сверлильного станка 495 х165 мм

Недоступен

8 946 грн

Смотреть

Стол- основание для фрезерного станка 7040G с цифровой индикацией

Недоступен

11 323 грн

Смотреть

Стол- основание для фрезерного станка 7045G с цифровой индикацией

Недоступен

11 323 грн

Смотреть

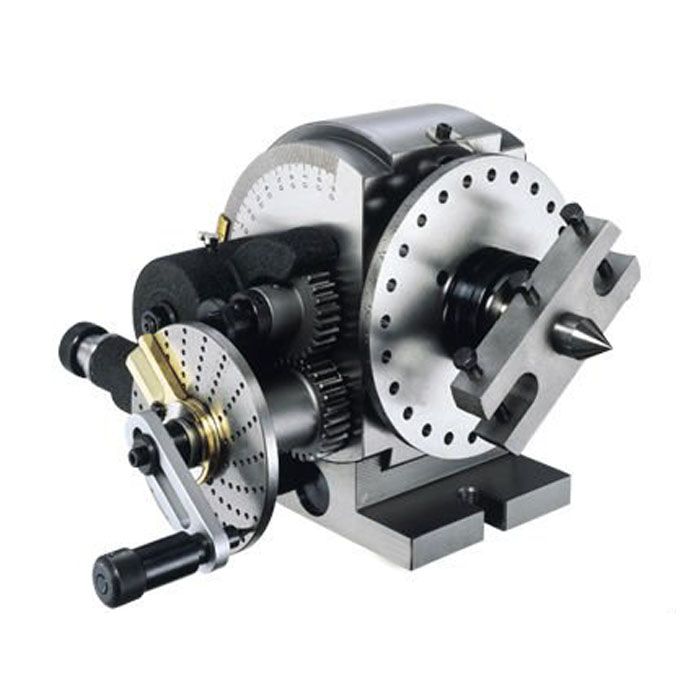

VEVOR Делительная головка BS-0 5-дюймовый 3-х кулачковый патрон Набор делительных головок Прецизионная полууниверсальная делительная головка для фрезерного станка Поворотный стол Задняя бабка Фрезерный набор (5-дюймовый патрон)

Прецизионная делительная головка BS-0

Делительная головка не только выглядит отлично, но позволяет вам делать больше с вашим фрезерным станком: измерять определенные углы и делить окружность на равноотстоящие дуги. Он поставляется с 3 сменными делительными пластинами и задней бабкой для обеспечения более точной и стабильной работы. Он станет вашим идеальным помощником для обработки канавок фрезы, нарезания зубьев шестерен, фрезерования криволинейных пазов или сверления отверстий под болты по окружности детали.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Премиальное прочное качество
Невероятно низкие цены
Быстрая и безопасная доставка
Бесплатный возврат в течение 30 дней
Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

Почему выбирают ВЕВОР?

Высокое качество
Невероятно низкие цены
Быстрая и надежная доставка
Бесплатный возврат в течение 30 дней
Внимательное обслуживание 24/7

Прочный и прочный корпус

Делительная головка отличается долгим сроком службы благодаря своей жесткости. Он разработан с зеркальной отделкой, которая устойчива к износу и выглядит низкопрофильной.

Регулируемая передняя бабка

Делительная головка может наклоняться от 10° по горизонтали до 90° по вертикали. И это будет удобно, если вы хотите вырезать деталь под определенным углом.

Прямая делительная пластина

При повороте 1-го уровня, который выдавливает штифт, штифт входит в пластину, и вы можете разделить полный круг на 2, 3, 4, 6, 8, 12 или 24 части. Другой уровень предотвращает вибрацию шпинделя во время обработки.

Более точные пластины

Высокая точность работы делительной головки достигается с помощью непрямых индексных пластин A, B и C. Все деления 2-50 могут быть выполнены, но некоторые от 51 до 380 не могут быть получены. Перед настройкой сверьтесь с инструкцией.

Прочная задняя бабка MT2

Задняя бабка MT2 обеспечивает надежную поддержку обрабатываемой детали. Это особенно полезно, когда заготовка относительно длинная и тонкая.

Широкое применение

Поворотный индексатор используется на столах фрезерных станков и других станков, включая сверлильные станки, шлифовальные и расточные станки.

Технические характеристики

Поворот: 6-1/2″
Центральная высота: 3-15/16″
Направленная конусная кошка: MT2
Вес: 23 кг (50,7 фунта)
Размеры упаковки: 410*235*205 мм (16*9*8 in)

Содержание пакета

HARD HARD. & Tools, Pay Less

Почему выбирают ВЕВОР?

Premium Tough Quality
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневный бесплатный возврат
Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24/7
BS-0 отлично, но позволяет вам делать больше с вашим фрезерным станком: измерять определенные углы и делить окружность на равноотстоящие дуги. Он поставляется с 3 сменными делительными пластинами и задней бабкой для обеспечения более точной и стабильной работы. Он станет вашим идеальным помощником для обработки канавок фрезы, нарезания зубьев шестерен, фрезерования криволинейных пазов или сверления отверстий под болты по окружности детали.
- Прочная конструкция
- Простота регулировки
- Высокая точность
- Надежная опора заготовки
Прочный и прочный корпус
Делительная головка отличается долгим сроком службы благодаря своей жесткости. Он разработан с зеркальной отделкой, которая устойчива к износу и выглядит низкопрофильной.
Регулируемая передняя бабка
Делительная головка может наклоняться от 10° по горизонтали до 90° по вертикали. И это будет удобно, если вы хотите вырезать деталь под определенным углом.
Прямая делительная пластина
При повороте 1-го уровня, который выдавливает штифт, штифт входит в пластину, и вы можете разделить полный круг на 2, 3, 4, 6, 8, 12 или 24 части. Другой уровень предотвращает вибрацию шпинделя во время обработки.
Более точные пластины
Высокая точность работы делительной головки достигается с помощью непрямых индексных пластин A, B и C. Все деления 2-50 могут быть выполнены, но некоторые от 51 до 380 не могут быть получены. Перед настройкой сверьтесь с инструкцией.
Прочная задняя бабка MT2
Задняя бабка MT2 обеспечивает надежную поддержку обрабатываемой детали. Это особенно полезно, когда заготовка относительно длинная и тонкая.
Широкое применение
Поворотный индексатор используется на столах фрезерных станков и других станков, включая сверлильные станки, шлифовальные и расточные станки.
Содержимое упаковки
- 1 X Делительная головка
- 3 X Делительные пластины
- 1 X Задняя бабка
- 1 X 125 мм 3-х кулачковый патрон
Технические характеристики
- Поворот: 6-1/2″
- Высота центра: 3-15/16″
- Вес Конус передней бабки: 7,5 кг (MT2
- 4
- 4
- ) фунтов)
- Размеры упаковки: 410*235*205 мм (16*9*8 дюймов)

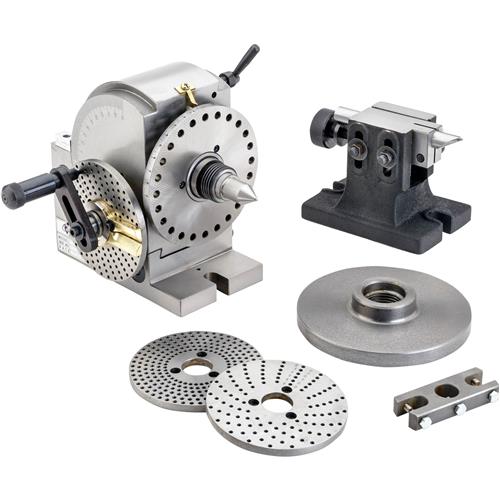

Делительная головка VEVOR BS-1 Набор делительных головок 6-дюймовый 3-кулачковый патрон Полууниверсальный фрезерный набор с 6-дюймовым патроном+задняя бабка+ Делительные пластины для фрезерно-шлифовально-сверлильного станка
6″/160 мм Делительная головка для фрезерного станка
Полууниверсальная делительная головка представляет собой простой делительный центр и может использоваться для прямого и непрямого деления. Завершите обработку шестерни, лица, флейты и никаких аксессуаров, такая же конструкция, как у универсального типа. С поворотным делителем 24 быстроразъемных отверстия могут выполнять индексацию деления BS-2A на 2,3,4,6,8,12,24 деления. Прикрепляет 3 делительные пластины вместе с делительной головкой непрямого деления в любом делении с индексом 2-50,51-380.
Tough Equipment & Tools, Pay Less
VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
  Почему выбирают ВЕВОР?
  - Premium Tough Quality
  - Невероятно низкие цены
  - Быстрая и безопасная доставка
  - 30-дневный бесплатный возврат
  - Круглосуточная служба поддержки патрон для токарного станка. Поворот: 6-1/2″/168 мм, центральная высота: 5″/128 мм.
    Прочная конструкция
    Прочная закаленная и отшлифованная червячная передача. Передаточное отношение: 1:40.
    Конструкция с быстрым делением
    Разработан с поворотным столом и делительным патроном, 24 отверстия для быстрого деления могут выполнять индексацию на 2, 3, 4, 6, 8, 12, 24 деления.
    Регулируемая задняя бабка MT3
    Прецизионный шарикоподшипник, плавный ход. Еще одна мертвая точка бесплатно.
    Универсальные 3 пластины
    3 разделительные пластины для разных размеров с простой индексацией делений от 2 до 50 и большинством чисел до 380.
    Широкое применение

    Идеальный выбор для различных применений при фрезеровании, шлифовании и сверлении.
    Specifications
    - Chuck Diameter: 6″/160mm
    - Spindle Speed: 2500Rpm
    - Swing: 6-1/2″/168mm
    - Center Height: 5″/128mm
    - Передаточное число: 1:40
    - Задняя бабка: MT3
    Содержимое упаковки
    Прочное оборудование и инструменты, меньше платите
    VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах, а также тысячи мотивированных сотрудников. VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам.Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
    Почему выбирают ВЕВОР?
    - Premium Tough Quality
    - Невероятно низкие цены
    - Быстрая и безопасная доставка
    - 30-дневный бесплатный возврат
    - Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
      Почему выбирают ВЕВОР?
      - Премиальное жесткое качество
      - Невероятно низкие цены
      - Быстрая и безопасная доставка
      - . представляет собой простой индексный центр и может использоваться для прямого и непрямого деления.Завершите обработку шестерни, лица, канавки и не требуйте аксессуаров, такая же конструкция, как у универсального типа.С поворотным индексатором 24 отверстия для быстрого деления могут завершить BS-2A 2,3,4,6,8,12,24 индексы деления Прикрепляет 3 делительные пластины вместе с делительной головкой непрямого деления в любом делении индексы 2-50,51-380

        Регулируемый угол наклона
        Прочная конструкция
        Четкость и точность
        Задняя бабка MT3 Регулируемая
        Богатый набор делительных головок
        Регулируемая 0°-90° вертикальная головка с горизонтально-фрезерным станком
        9000 Поворот: 6-1/2″/168 мм, центральная высота: 5″/128 мм.
