Простейший универсальный деревообрабатывающий станок своими руками » Полезные самоделки


Этот станочек-«универсал» поможет заточить инструмент, отшлифовать поверхности деталей, разрезать материал, фрезеровать фальцы, пазы и... много что еще. У него всего два основных узла — электромотор с насаженным на конец его вала патроном под сверла диаметром 1-16 мм и поворотный регулируемый по высоте столик.


Для станочка подходит асинхронный двигатель на напряжение 220-380 В мощностью от 0,6 до 1,5 кВт при скорости вращения вала 2800 об/мин. Важно, чтобы «вылет» вала имел длину, достаточную для крепления сверлильного патрона. Обработать вал можно и в домашних условиях, для чего конец вала предварительно грубо обточите на наждаке (или напильником) до диаметра несколько большего, чем диаметр посадочного отверстия патрона. Затем включив мотор, напильником понемногу затачивайте вал на конус. На остановленном моторе проверяйте обработку по синьке, нанесенной на конус патрона. Когда патрон наденется на вал хотя бы не полностью, начните контролировать и его биение, зажав в него прямой стержень. При отсутствии специальной краски, необходимой для этих процедур, приготовьте ее, растерев сухую синьку. в машинном масле.

Окончательную подгонку патрона сделайте на остановленном двигателе мелким надфилем и притирочной пастой. Если пасты нет, ее можно приготовить, смыв немного абразива с наждачной бумаги. После просушки абразив слегка разведите маслом.

В центре вала двигателя просверлите отверстие и нарежьте резьбу М5 и М6. Для страховки от самопроизвольного сползания с конуса из-за вибрации закрепите патрон винтом с потайной головкой.

Общая компоновка станочка (рис. 1) позволяет размещать обрабатываемую деталь на разной высоте и под различными углами по отношению к рабочему инструменту. Стол (рис. 2) крепится к раме (рис. 3) двумя болтами, а планки (рис. 4), скрепленные болтом, фиксируются на столе двумя скобами. Раму собирают из шести металлических уголков сечением 25x25 мм и одного сечением 40x40 мм. Все они длиной 300 им соединены сваркой. Столешница может быть металлической, из пластика, толстой фанеры или доски.

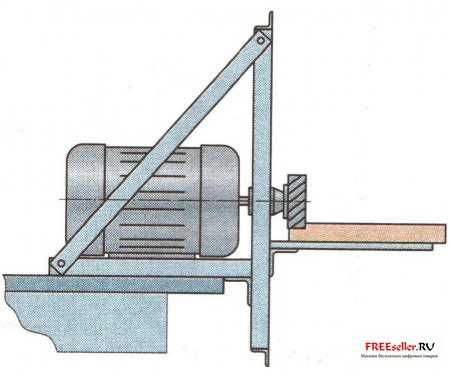

Рис. 1 Общая компоновка простейшего универсального деревообрабатывающего станка.





Рис. 2 Стол простейшего универсального деревообрабатывающего станка.

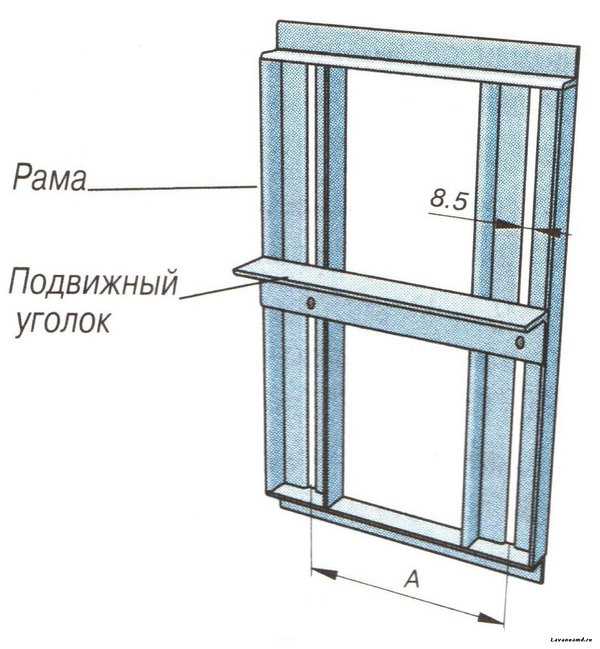

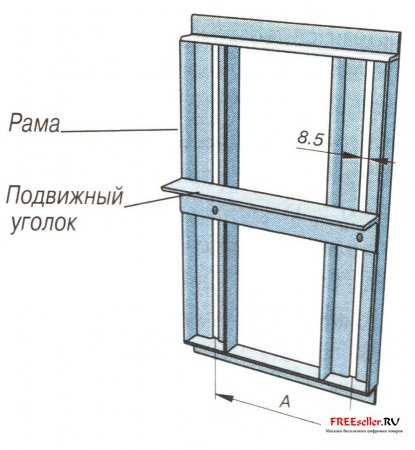

Рис. 3 Рама простейшего универсального деревообрабатывающего станка.





Рис. 4 Планки и скоба для установки обрабатываемой детали на столе.


Для установки в патрон рабочего инструмента (наждачные и отрезные круга, пилы, фрезы, шкивы и т.п.), необходимо изготовить оправку (рис. 5) и переходные втулки (рис 6) Посадочные места у этой оснастки совершено одинаковые.





Рис. 5 Оправка для установки в патрон рабочего инструмента.





Рис. 6 Переходные втулки для установки в патрон рабочего инструмента.


Переходной конус Морзе (рис. 7), проточенный в хвостовой части под сверлильный патрон, позволит использовать инструменты с коническими хвостовиками. Для обработки внутренних полостей примените патрон, в который можно зажать сверла, шарошки, шлифовальные головки.





Рис. 7 Переходной конус Морзе проточенный в хвостовой части под сверлильный патрон.


Трехфазный электродвигатель нужно включать в сеть, используя фазосдвигающий конденсатор (МБМ) на напряжение не менее 400-600 В. Емкость его выбирают из расчета 9-10 мкФ на 100 Вт мощности используемого в станке двигателя. Электрическая схема включения (рис. 8) позволяет с помощью переключателя Е1 изменять направление вращаемого вала.





Рис. 8 Электрическая схема включения с переключателем E1, позволяющем менять вращение вала


Выключатель Т2 включает и выключает напряжение, и его нужно установить в непосредственной близости к двигателю. При мощности привода до 1 кВт в качестве Т1 и Т2 можно применять тумблеры ТПТ-2.

В.Сухарев г. Рыбинск
"САм" 3-2001

Категория: Самодельные станки

www.freeseller.ru

Станок деревообрабатывающий своими руками


Как сделать деревообрабатывающий станок своими руками

Использование деревообрабатывающего станка распространяется далеко за пределы строго промышленной сферы или столярных мастерских. Довольно часто можно встретить подобные станки в хозяйстве обычного человека, который с его помощью может изготовить любой предмет мебели или целый дом, если конечно у данного человека есть все необходимые навыки. Приобретать в специализированных магазинах деревообрабатывающие станки довольно накладно, поэтому все чаще люди прибегают к самостоятельному изготовлению, основываясь на информации и чертежах, которые представлены в интернете.

Однако, прежде чем приступать к описанию работ, необходимых при изготовлении станка в домашних условиях, нужно разобраться в специфике данного устройства, а также некоторых нюансах, которые могут быть полезными в дальнейшем.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

  • станина;
  • рабочая плита;
  • валовый механизм;
  • режущие инструменты;
  • двигатель, передающий движение на другие компоненты устройства.
Дополнительные части станка

включают в себя

  • области с ограждением потенциально опасного места;
  • смазывающее устройство;
  • агрегат, запускающий станок;
  • точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

  1. Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
  2. Пильная лента используется в ленточнопильных деревообрабатывающих станках.
  3. Во фрезерных и шипорезных станках используются плоские ножи.
  4. Сверла используются, соответственно, на сверлильных установках.
  5. Долбежные цепи.
  6. Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
  7. Циклевальные ножи на соответствующих станках.
  8. Рулонная шкурка используется на шлифовальных установках.
Видео

Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

  • патроны для сверл;
  • двигатель достаточной мощности;
  • механизм вала;
  • регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

Что касается самодельных деревообрабатывающих станков, то в большинстве случаев их функционал не такой широкий. Как правило, он ограничивается обычной обрезкой, а также минимальной обработкой древесины. Это вполне понятно, ведь чем меньше функций у устройства, тем легче его сделать, а деревообрабатывающий станок, как упоминалось ранее, довольно сложен в техническом плане. Поэтому, практически нереально изготовить в домашних условиях полноценный станок, ничем не отличающийся от заводского.

Сам процесс сборки станка

Начинается с чертежа, который можно изготовить самостоятельно, при достаточном понимании вопроса, либо воспользоваться расположенными в общем доступе, т.е.

i-perf.ru

Станок по дереву своими руками


станок по дереву

Из дерева есть возможность создавать огромное количество разнообразных изделий, но для того, чтобы провести такого рода работу необходимо иметь определенные приборы. Собрать простой токарный станок по дереву своими руками может любой мужчина, для того, чтобы его сделать, не нужно иметь большое количество деталей, он имеет в своей конструкции несколько основных деталей.

Давайте рассмотрим, как собирается вся конструкция, и какие именно узлы нужны для проведения необходимых работ, затратив не так много времени, у вас будет надежное и практичное оборудование для того, чтобы проводить токарные работы по дереву.






схема сборки станка

Для того чтобы собрать всю конструкцию применяют разного рода узлы, которые имеются под рукой. Ниже описанный вариант является таким себе ориентиром, но вы можете изменять разные элементы на иные, если конечно уверенны в их надежности.

Какие же инструменты вам понадобятся  для проведения всех частей процесса:

  1. Аппарат для сварки. Он необходим для того, чтобы изготовить надежную и прочную станину, и еще для изготовления иных узлов. Если вы не имеете навыка работать с таким прибором, то лучше пригласить специалиста, стоимость его услуг не будет большой.
  2. Болгарка по дереву. Она необходима практически при любой работе с металлическими деталями, ведь с ее использованием моно проводить нарезку и шлифовку любых элементов. В большинстве случаев достаточно приспособление небольшого размера с диском в 125 мм, но не забывайте запасаться дисками для разного направления работы, потому как при хорошем темпе работы они расходуются быстро.
  3. Оборудование для нарезки резьбы. Часто случается, что необходимо нарезать резьбу на узлах фиксирующего либо соединительного типа. Для наружных резьб используют плашки, а для внутренней нарезки метчики. Понятное дело, что шаг резьбы на обеих деталях должен быть одинаковым.
  4. Приборы для сверления. Это может быть как станок, так и электрическая дрель. Есть и варианты ручного типа, но работать при помощи них отнимает множество сил и времени. Помимо этого следует иметь и набор сверл разного диаметра, чтобы можно было делать отверстия с разными диаметрами.

сборка станка
!!!Важно!!!

Заранее подумать про проведение электричества к месту, где будет располагаться все оборудование, в особенности, если вы будете использовать двигатель стремя фазами.


конструкция станка

Для начала следует разобраться из чего будет состоять оборудование. Проще будет отыскать уже имеющиеся в сети чертежи станка по дереву, так как сделать станок по дереву своими руками не имея опыта, будет сложно.

Части составного типа для станка


деревообрабатывающий станок

рама станка

Каждый из элементов весьма важен, и без него не получится собрать всю конструкцию.

Рама является опорой для других элементов, так что к ней предъявляются особые требования по уровню прочности и надежности. В большинстве случаев, как материал для нее применяют швеллер, профильную трубу с квадратными либо прямоугольными сечениями или уголок. Элементы должны иметь толщину достаточную для того, чтобы выдерживать большие нагрузки и при этом не навредить всей конструкции, так как сохранить геометрические параметры очень важно.






передняя бабка

Бабка впереди необходима для того, чтобы закреплять на ней детали, она не регулируется по разным положениям. Впереди расположен шкив, через него все усилие передается на бабку, а она в свою очередь вращает заготовку. Конструкция должна обладать такими свойствами как надежность и ровность, чтобы при работе не  было биений и вибраций, потому как это может привести к тому, что качество работы будет хуже.


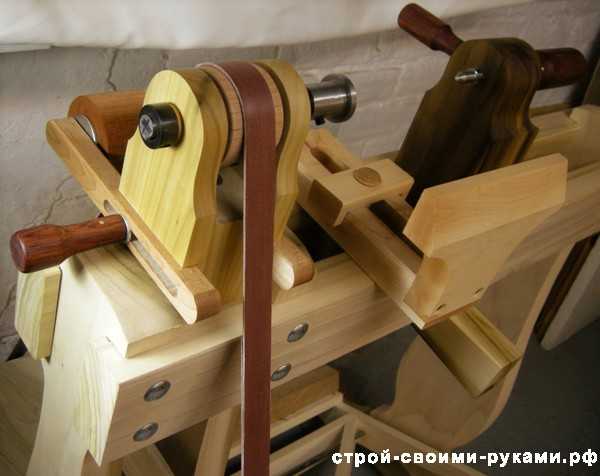

ремень станка

Усилие передается при помощи ремня, этот вариант считается самым простым, он имеет отличия в том, что сделать подобную конструкцию весьма просто, а отыскать ремень необходимой длины несложно. Основным является контроль натяжения ремня, чтобы передача усилия была оптимальной для ведущего узла.

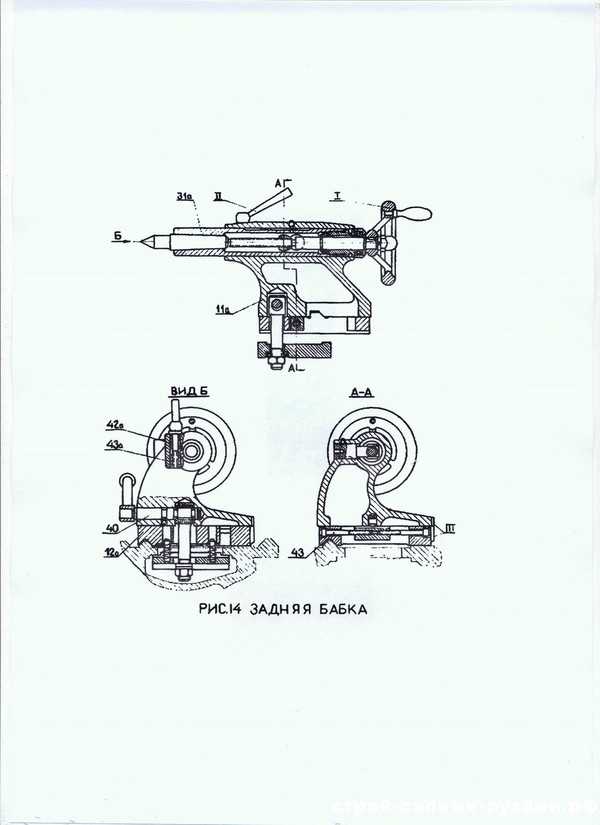

задняя бабка

Бабка сзади необходима для закрепления заготовки, при помощи того, что этот элемент является подвижным, у вас имеется возможность устанавливать заготовки, имеющие различную длину, их размеры ограничиваются только длиной самой станины. Там же располагается и центр ведомого типа, который в большинстве случаев является подшипником, обеспечивающим вращение. Весьма важно сделать надежную, но в то же время простую конструкцию фиксирования расположения бабки сзади, чтобы она во время работы не шевелилась.

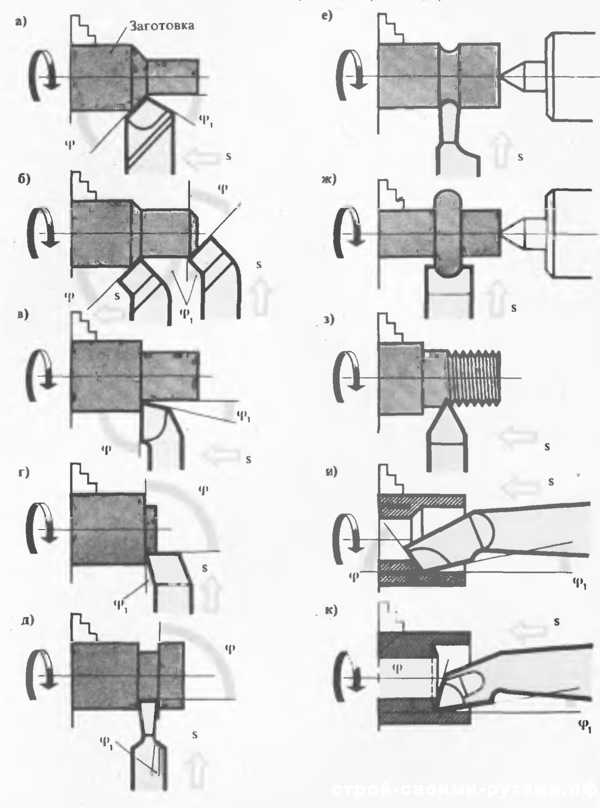

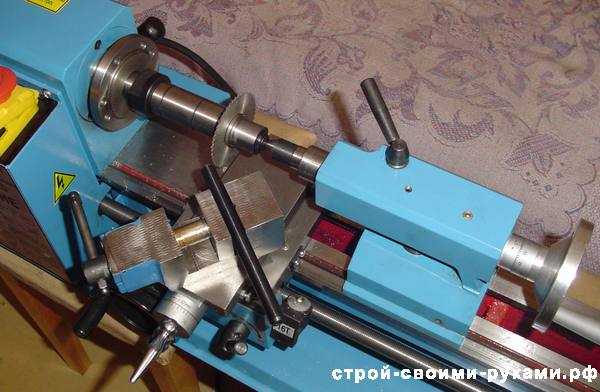

виды резцов

Упор для резца является конструкцией, которая расположена между бабками передней и задней, на ней располагается маленькая платформа, чтобы в нее можно было упереть инструменты во время работы. Узел изготавливают таким образом, чтобы его расположение можно было фиксировать и если появляется необходимость передвигать его без труда.


схема станка

Электрический мотор – это самый важный элемент, потому как от него полностью зависит уровень мощности прибора. Подбор того или иного варианта также зависит от того, какие работы вы будете производить и какие заготовки будете на нем обрабатывать. В некоторых случаях необходимо устанавливать трехфазные двигатели, для таких агрегатов следует дополнительно подводить линию, что связано с огромными затратами.

!!!Важно!!!

Мощность мотора подбирается с запасом, если вы будете постоянно на нем работать на пределе, то период его эксплуатации будет намного меньше. Помимо этого, при работе вся конструкция будет сильно греться.


сборка станка

Инструкция по сборке токарного станка по дереву собственноручно имеет такой вид:

  1. Изначально необходимо сварить станину, для ее производства вы можете применять самые разнообразные элементы из металла. Самой основной частью является система, по которой будет двигаться бабка, находящаяся сзади, лучше всего ее изготовить из 14-го швеллера, его располагают таким образом, чтобы в середине была прорезь.
  2. Еще один не менее важный этап – это производство узла для закрепления электрического двигателя, как говорилось уже, его можно располагать внизу или сбоку. Располагать мотор следует таким образом, чтобы шкив агрегата в результате должен располагаться так, чтобы он шел по линии шкива главного узла. В большинстве случаев к раме приваривают кронштейн, а к этому кронштейну мотор крепят болтами.
  3. Главный узел нужно расположить на двух либо одном подшипнике, с одной из сторон закрепляется шкив подобный тому, который располагается на моторе, а с другой стороны ставится бабка впереди, она может быть патроном с планшайбой. На практике доказано, что подобный вариант является самым удобным при работе и отличается высоким уровнем надежности и долговечности.
  4. Бабка сзади имеет в своей конструкции систему скольжения по болтам направляющего типа либо при помощи зажимов для крепления, и еще из целой системы крепежа заготовок. Структура данного узла может иметь разную конфигурацию, и вы должны определиться, что именно вам подойдет, самое основное – это прочность всей конструкции и его правильность в геометрическом направлении, любой перекос либо искривление допускать нельзя.
  5. Упор для резца – это система, передвигающаяся также по конструкции рамы направляющего типа, площадка опорного типа должна быть расположена с небольшим отклонением от оси приблизительно на 100 мм, но лучше сделать возможность регулирования данного расстояния, если вдруг вам необходимо будет обрабатывать сильно толстую заготовку, то вы попросту подвинете упор насколько вам необходимо.
!!!Важно!!!

Бабка, как передняя, так и задняя, а также и упор для резца должны находиться на одном уровне, это весьма важно для того, чтобы обеспечить удобство работы и достичь самого лучшего результата.


схема станка

После того как вы проделали все процессы сборки необходимо подключить электричество, если вы не имеете определенного опыта, то вам лучше обратиться к специалисту, потому как у вас будет надежная и безопасная система.

Все подвижные узлы, а именно шкивы и ремень следует закрыть, используя кожух, который вы можете сделать из жести. Всю конструкцию нужно окрасить для того, чтобы придать ей привлекательный вид и защитить от воздействия коррозии.





Вывод:

С работой справится намного проще, чем может показаться, но потратить время и некоторые средства необходимо. Весьма важно все делать как можно надежнее и точнее, чтобы станок во время работы не болтался.
