ПСК «БАФ-ИНЖИНИРИНГ»

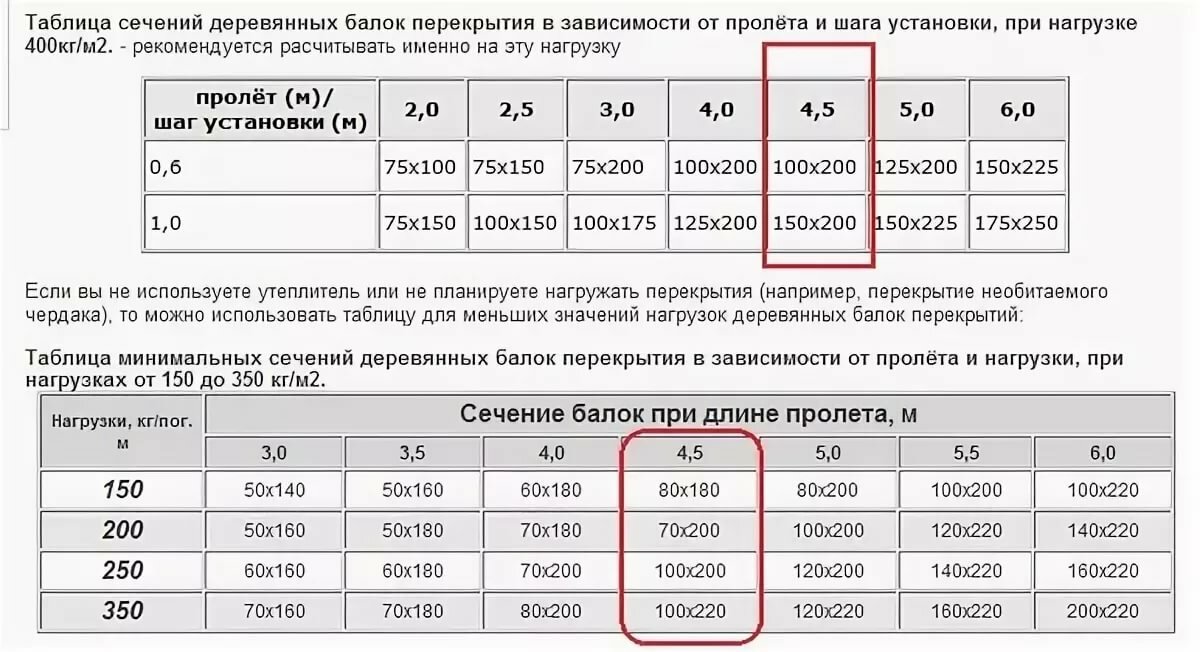

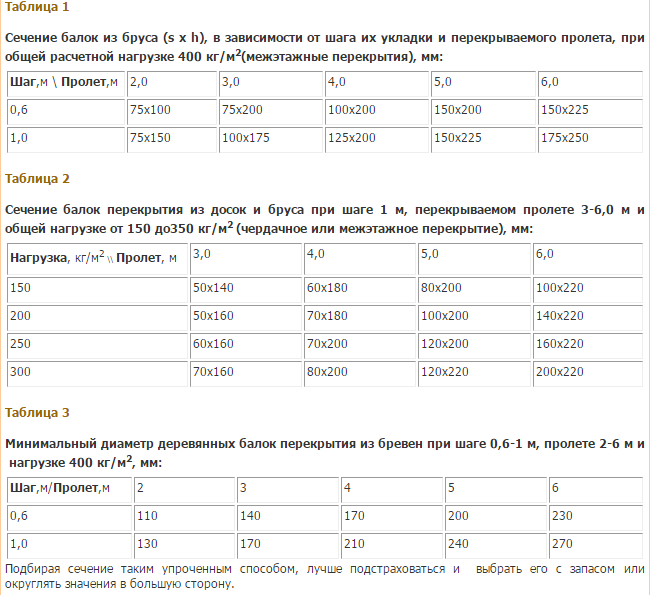

Высота балки, мм.Максимальный пролет при нагрузке 400 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,6 м4,2 м3,9 м3,7 м3,6 м3,4 м
2505,4 м4,9 м4,6 м4,4 м4,2 м4,0 м
3006,2 м5,7 м5,3 м5 м4,8 м4,6 м
350		7 м6,4 м6 м5,6 м5,4 м5,2 м
4007,7 м7,1 м6,6 м6,2 м5,9 м5,7 м
4508,4 м7,7 м7,2 м6,8 м6,5 м6,1 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,8 м
4,4 м		4,1 м3,9 м3,7 м3,6 м
2505,6 м5,1 м4,8 м4,5 м4,3 м4,2 м
3006,5 м5,9 м5,5 м5,2 м5 м4,8 м
3507,3 м6,7 м6,2 м5,9 м5,6 м5,4 м
4008,1 м7,4 м6,9 м6,5 м6,2 м5,9 м
4508,8 м8 м7,5 м7,1 м6,7 м6,5 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
2505,9 м5,4 м5 м4,8 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м
5,2 м		5 м
3507,7 м7 м6,5 м6,1 м5,9 м5,6 м
4008,5 м7,7 м7,2 м6,8 м6,5 м6,2 м
4509,3 м8,4 м7,9 м7,4 м7,1 м6,8 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,3 м4,9 м4,5 м4,3 м4,1 м3,9 м
2506,2 м5,7 м5,3 м5 м4,8 м4,6 м
3007,2 м6,6 м6,1 м5,8 м5,5 м5,2 м
3508,1 м7,4 м6,9 м6,5 м6,2 м6 м
4009 м8,2 м7,6 м7,2 м6,9 м6,6 м
450		9,8 м8,9 м8,3 м7,9 м7,5 м7,2 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.70х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,7 м5,2 м4,9 м4,6 м4,4 м4,2 м
2506,7 м6,1 м5,7  м5,4 м
5,1 м		4,9 м
3007,7 м7,1 м6,6 м6,2 м5,9 м5,7 м
3508,7 м7,9 м7,4 м7 м6,7 м6,4 м
4009,6 м8,8 м8,2 м7,7 м7,4 м7,1 м
45010,5 м9,6 м8,9 м8,4 м8 м7,7 м

Высота балки, мм.
Максимальный пролет при нагрузке 400 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
2505,9 м5,4 м5 м4,7 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м5,2 м5 м
3507,6 м6,9 м6,5 м6,1 м5,8 м
5,6 м
4008,4 м7,7 м7,2 м6,8 м6,5 м6,2 м
4509,2 м8,4 м7,8 м7,4 м7 м6,8 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,2 м4,8 м4,5 м4,2 м 4 м3,9 м
2506,1 м5,6 м5,2 м4,9 м4,7 м4,5 м
3007 м6,4 м6 м5,7 м5,4 м5,2 м
3507,9 м7,2 м6,7 м6,4 м6,1 м5,8 м
4008,8 м8 м7,5 м7 м6,7 м6,4 м
4509,6 м8,7 м8,1 м7,7 м7,3 м7 м
Высота балки, мм.
Максимальный пролет при нагрузке 300 кг/кв.м89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,5 м5 м4,7 м4,4 м4,2 м4,1 м
2506,4 м5,9 м5,5 м5,2 м4,9 м4,7 м
3007,4 м6,8 м6,3 м6 м5,7 м5,5 и
3508,3 и7,6 м7,1 м6,7 м6,4 м6,1 м
4009,2 м8,4 м7,8 м7,4 м7 м6,8 м
45010 м9,2 м8,5 м8,1 м7,7 м7,4 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,8 м5,3 м5 м4,7 м4,5 м4,3 м
2506,8 м6,2 м5,8 м5,5 м5,2 м5 м
3007,8 м7,1 м6,7 м6,3 м6 м5,8 м
3508,8 м8 м7,5 м7,1 м6,7 м6,5 м
4009,7 м8,9 м8,3 м7,8 м7,5 м7,2 м
45010,6 м9,7 м9 м8,5 м8,1 м7,8 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.89х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2006,2 м5,7 м5,3 м5 м4,8 м4,6 м
2507,3 м6,7 м6,2 м5,9 м5,5 м5,4 м
3008,4 м7,7 м7,1 м6,8 м6,4 м6,2 м
3509,5 м8,6 м8 м7,6 м7,2 м6,9 м
40010,5 м9,5 м8,9 м8,4 м8 м7,7 м
45011,4 м10,4 м9,7 м9,2 м8,7 м8,4 м

Высота балки, мм. Максимальный пролет при нагрузке 400 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,2 м3,9 м3,6 м3,4 м3,3  м3,1 м
2505 м4,6 м4,3 м4 м3,9 м3,7 м
3005,8 м5,3 м4,9 м4,6 м4,4 м4,2 м
3506,5 м5,9 м5,5 м5,2 м5 м4,8 м
4007,2 м6,5 м6,1 м5,7 м5,5 м5,3 м
4507,8 м7,1 м6,6 м6,3 м6 м5,7 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,4 м4 м3,8 м3,6 м3,4 м3,3 м
2505,2 м4,8 м4,5 м4,2 м4 м3,9 м
3006 м5,5 м5,1 м4,8 м4,6 м4,4 м
3506,8 м6,2 м5,7 м5,4 м5,2 м5 м
4007,5 м6,8 м6,3 м6 м5,7 м5,5 м
4508,1 м7,4 м6,9 м6,5 м6,2 м6 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,6 м4,2 м3,9 м3,7 м3,6 м3,4 м
2505,5 м5 м4,7 м4,4 м4,2 м4 м
3006,3 м5,8 м5,4 м5,1 м4,9 м4,6 м
3507,1 м6,5 м6 м5,7 м5,4 м5,2 м
4007,8 м7,2 м6,7 м6,3 м6 м5,7 м
4508,6 м7,8 м7,3 м6,9 м6,5 м6,3 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2004,9 м4,5 м4,2 м3,9 м3,8 м3,6 м
2505,8 м5,3 м5 м4,7 м4,5 м4,3 м
3006,7 м6,1 м5,7 м5,4 м5,1 м4,9 м
3507,5 м6,9 м6,4 м6 м5,7 м5,5 м
4008,3 м7,6 м7,1 м6,7 м6,3 м6,1 м
4509,1 м8,3 м7,7 м7,3 м6,9 м6,6 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.64х39
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,3 м4,8 м4,5 м4,2 м4 м3,9 м
2506,3 м5,7 м5,3 м5 м4,8 м4,6 м
3007,2 м6,6 м6,1 м5,8 м5,5 м5,3 м
3508,1 м7,4 м6,9 м6,5 м6,2 м5,9 м
4008,9 м8 м7,6 м7,2 м6,8 м6,5 м
4509,8 м8,9 м8,3 м7,8 м7,4 м7,1 м

Высота балки, мм. Максимальный пролет при нагрузке 400 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005 м4,6 м4,3 м4,1 м3,9 м3,7 м
2505,9 м5,4 м5 м4,8 м4,5 м4,4 м
3006,8 м6,2 м5,8 м5,5 м5,2 м5 м
3507,6 м6,9 м6,5 м6,1 м5,8 м5,6 м
4008,4 м7,7 м7,1 м6,8 м6,5 м6,2 м
4509,2 м8,4 м7,8 м7,4 м7 м6,7 м
Высота балки, мм. Максимальный пролет при нагрузке 350 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,2 м4,8 м4,5 м4,2 м4 м3,9 м
2506,1 м5,6 м5,2 м5 м4,7 м4,5 м
3007 м6,4 м6 м5,7 м5,4 м5,2 м
3507,9 м7,2 м6,8 м6,4 м6,1 м5,8 м
4008,8 м8 м7,5 м7 м6,7 м6,5 м
4509,5 м8,7 м8,2 м7,7 м7,3 м7 м
Высота балки, мм. Максимальный пролет при нагрузке 300 кг/кв.м90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,5 м5 м4,7 м4,4 м4,2 м4,1 м
2506,4 м5,9 м5,5 м5,2 м5 м4,8 м
3007,4 м6,8 м6,3 м6 м5,7 м5,5 м
3508,3 м7,6 м7,1 м6,7 м6,4 м6,1 м
4009,2 м8,4 м7,8 м7,4 м7 м6,8 м
45010 м9,2 м8,5 м8,1 м7,7 м7,4 м
Высота балки, мм. Максимальный пролет при нагрузке 250 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2005,8 м5,3 м5 м4,7 м4,5 м4,3 м
2506,8 м6,2 м5,8 м5,5 м5,2 м5 м
3007,8 м7,2 м6,7 м6,3 м6 м5,8 м
3508,8 м8 м7,5 м7,1 м6,8 м6,5 м
4009,7 м8,9 м8,3 м7,8 м7,5 м7,2 м
45010,6 м9,7 м9 м8,5 м8,1 м7,8 м
Высота балки, мм. Максимальный пролет при нагрузке 200 кг/кв.м.90х45
Шаг 0,3мШаг 0,4мШаг 0,5мШаг 0,6мШаг 0,7мШаг 0,8м
2006,2 м5,7 м5,3 м5 м4,8 м4,6 м
2507,3 м6,7 м6,2 м5,9 м5,6 м5,4 м
3008,4 м7,7 м7,2 м6,8 м6,4 м6,2 м
3509,5 м8,6 м8 м7,6 м7,2 м6,9 м
40010,5 м9,5 м8,9 м8,4 м8 м7,7 м
45011,4 м10,4 м9,7 м9,2 м8,7 м8,4 м

производство, расчет, как сделать своими руками

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2.

Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

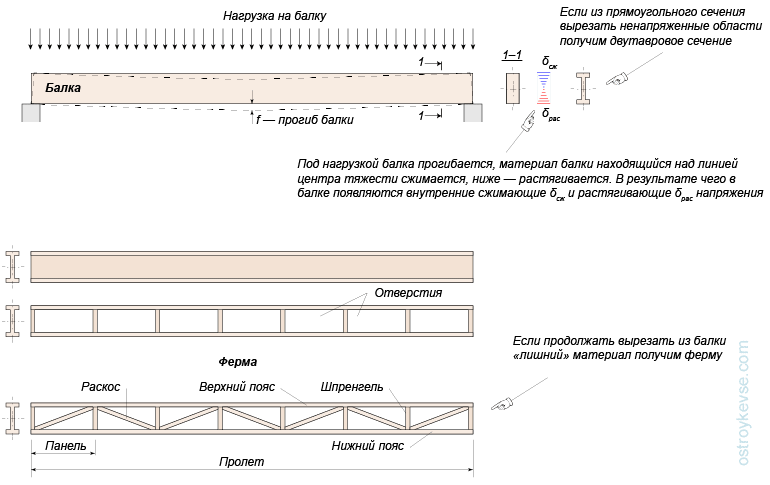

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

  • Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
  • Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

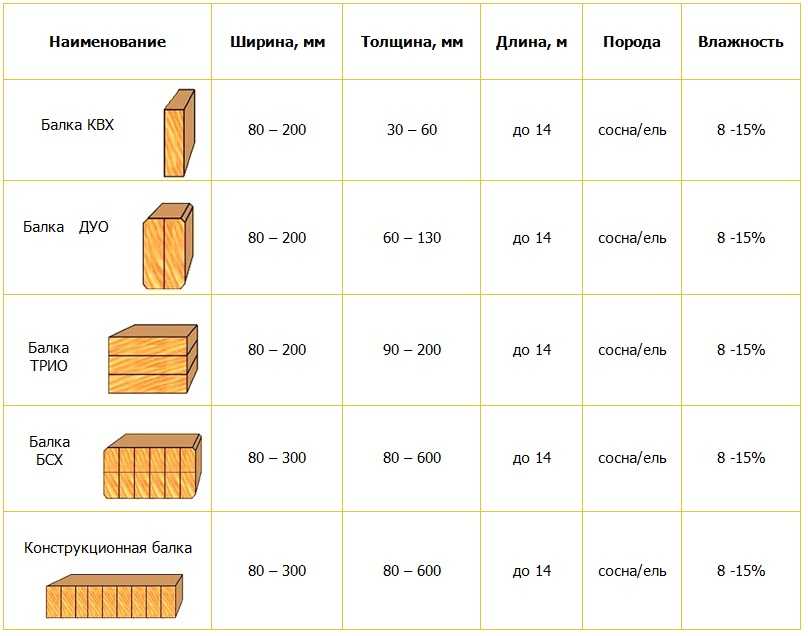

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

  • Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
  • Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
  • Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
  • Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
  • Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

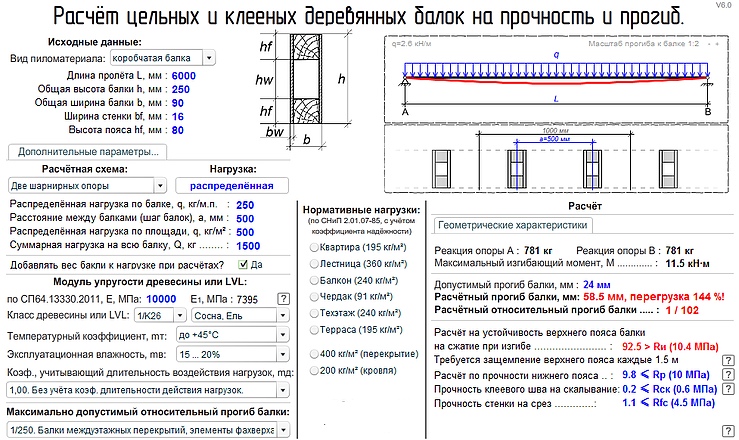

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.   Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3.

Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Будьте в курсе!

Подпишитесь на новостную рассылку

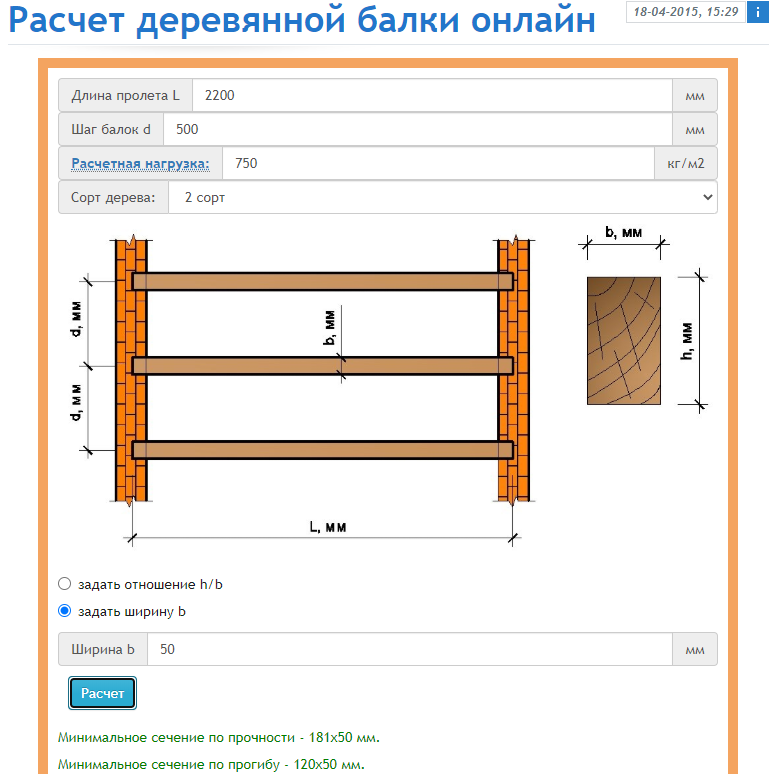

Калькулятор перекрытий перекрытий

Создано Кеннетом Аламбра

Проверено Rijk de Wet

На основе исследования

Американского совета по дереву «Проектные ценности для балок и стропил» (2021) 2 января, обновлено 2 января

  • , обновлено 2 января,

  • Содержание:
    • Что такое балка пола?
    • Как пользоваться калькулятором балок перекрытия
    • Сколько балок перекрытия мне нужно?
    • Как рассчитать пролет балки перекрытия?
    • Часто задаваемые вопросы

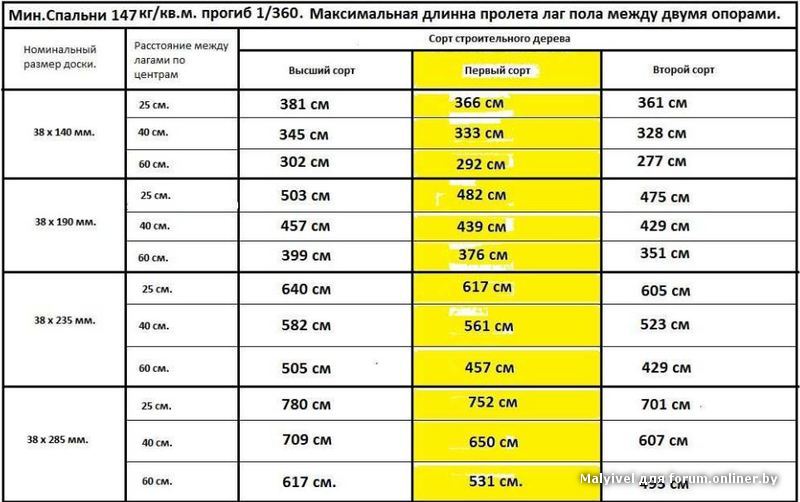

    Калькулятор лаг пола поможет вам при покупке лаг пола для вашего следующего проекта по настилу или каркасу террасы. Используя этот инструмент, вы можете быстро узнать, сколько лаг пола вам понадобится для любого размера пола и расстояния между лагами. Вы также можете оценить стоимость материала, который вам нужно будет отложить, так как этот инструмент также работает как калькулятор стоимости балки перекрытия .

    Этот инструмент также представляет собой калькулятор пролета балки перекрытия (который можно использовать отдельно) для определения максимально допустимого пролета балки перекрытия.

    Продолжайте читать, чтобы начать изучение:

    • Что такое балка пола;
    • Типовые расстояния между лагами пола;
    • Как пользоваться этим калькулятором балок перекрытия;
    • Как рассчитать необходимое количество лаг пола; и
    • Как рассчитать пролет балки перекрытия.

    💡 Калькулятор балок перекрытия предназначен для оценки, а не для замены профессионального опыта.

    Что такое балка пола?

    Балка перекрытия — это часть системы перекрытия, действующая как балка, воспринимающая нагрузку, действующую на прикрепленный материал перекрытия. В системе пола мы используем несколько балок перекрытия, расположенных на правильном расстоянии друг от друга, чтобы по таким материалам, как фанера или деревянные доски, можно было безопасно ходить.

    Слишком большое расстояние между лагами пола означает, что нам понадобятся меньшие лаги пола, чтобы покрыть весь наш пол. Тем не менее, пол может казаться немного упругим из-за отсутствия поддержки под ним. С другой стороны, мы можем установить лаги пола ближе друг к другу, чтобы больше из них могло поддерживать материал пола. Но это может означать более дорогостоящую систему пола.

    Обычно мы размещаем балки пола на расстоянии 16 дюймов друг от друга (измеряется от центров балок). Таким образом, мы можем уложить 8-футовую (или 9-футовую)6 дюймов) длинного чернового пола на 7 балках , как показано на рисунке ниже:

    Мы можем расположить наши балки ближе или дальше 16 дюймов, но другие типичные расстояния по центру следующие:

    7 0081

    9 9

    Расстояние (дюймы)

    Количество балок под основанием длиной 8 футов

    12,0

    16,0

    7

    19,2

    6

    0802 20,2 1

    5

    Типичное расстояние между балками перекрытия по центру для чернового пола высотой 8 футов.

    Но что, если длина материала вашего основания не кратна 8 футам? В этом случае вы можете использовать эту формулу, чтобы определить расстояние между лагами, которое будет соответствовать вашему предпочтительному количеству балок для поддержки вашего материала чернового пола:

    s=Lsub(nsub−1)\small s = \frac{L_\text{sub}}{(n_\text{sub} – 1)}s=(nsub​−1)Lsub​

    где :

    • sss — расстояние между центрами балок;
    • LsubL_\text{sub}Lsub​ — длина чернового пола; и
    • nsubn_\text{sub}nsub – это количество балок, которые вы хотите использовать для поддержки материала чернового пола.

    В этом калькуляторе стоит отметить, что мы учитываем только балки из массива натурального дерева. Это означает, что мы исключили использование двутавровых балок и ферм с открытой стенкой (это спроектированные балки, пролет которых больше, чем у цельных деревянных балок). Тем не менее, у нас по-прежнему есть огромный выбор пород древесины и сортов пиломатериалов на выбор в этом калькуляторе. Данные, которые мы использовали для этого калькулятора, взяты из «Проектных значений балок и стропил на 2021 год» Американского совета по дереву .

    Как пользоваться калькулятором перекрытий

    Первый шаг в использовании калькулятора перекрытий — выбрать, хотите ли вы рассчитать число балок перекрытия или пролет балок перекрытия (максимальная длина перекрытий определенного размера для поддержки указанной нагрузки).

    Чтобы использовать этот инструмент в качестве калькулятора стоимости балки перекрытия :

    1. Введите длину и ширину вашего пола.
    2. Выберите номинальный размер балки , который вы хотите использовать. Вы также можете ввести толщину и высоту ваших балок перекрытия, используя наш калькулятор в расширенном режиме (который вы можете активировать внизу).
    3. Введите предпочтительное расстояние между центральными балками . Расстояние между балками рекомендуется выбирать из типичных значений, приведенных в предыдущем разделе этого текста. Затем наш калькулятор лаг пола покажет количество и рекомендуемую длину лаг пола и концевых лаг, которые вам понадобятся для вашего размера пола. Концевые балки — это балки, используемые для покрытия концов балок перекрытия. Они проходят перпендикулярно лагам пола и обеспечивают устойчивость к боковому перемещению лаг пола.
    4. Введите цену за балку пола и торцевую балку и процент потерь , чтобы определить приблизительную стоимость ваших балок пола.

    С другой стороны, вот шаги, которые вы можете выполнить при использовании этого инструмента в качестве калькулятора пролетов балок :

    1. Выберите номинальный размер балки , которую вы хотите проанализировать. Как и при использовании этого инструмента в качестве калькулятора стоимости балки перекрытия, вы также можете увидеть фактическую толщину и высоту выбранного вами размера балки в Расширенный режим нашего калькулятора. Вы также можете изменить эти значения для балок нестандартного размера. Мы также используем эти измерения для расчета момента инерции площади.
    2. Введите межосевое расстояние балок перекрытия.
    3. Выберите породу дерева и сорт пиломатериала . На этом этапе наш инструмент мгновенно отобразит модуль упругости выбранной вами древесины.
    4. Затем выбрать предел прогиба вы хотите разрешить на этой балке пола.
    5. Наконец, введите общую нагрузку на единицу площади , которую должен выдержать ваш пол. После выполнения этих шагов наш инструмент предоставит вам максимально допустимый пролет указанной балки перекрытия.

    Теперь, когда мы знаем, как пользоваться этим калькулятором, как насчет того, чтобы обсудить, как определить количество балок перекрытия, необходимых для проекта перекрытия? Продолжайте читать!

    Сколько балок пола мне нужно?

    Чтобы оценить, сколько стоит установка лаг пола, важно научиться определять, сколько лаг пола нам нужно для проекта. Вот формула, которую мы можем использовать для этого:

    n=1+L−ws\small n = 1 + \frac{L – w}{s}n=1+sL−w​

    где:

    • nnn – необходимое количество лаг;
    • LLL – длина пола;
    • www – фактическая толщина лаг пола; и
    • sss — межцентровое расстояние между балками перекрытия.

    Если мы получаем значение для nnn с десятичной дробью, мы округляем это значение до ближайшего целого числа. Это и будет необходимое количество лаг пола. Обратите внимание, что длина пола измеряется перпендикулярно лагам пола.

    Если мы можем получить пиломатериалы длиной, равной или превышающей длину нашего пола, мы можем получить два куска этого пиломатериала для наших торцевых балок.

    Конечно, вам необходимо предусмотреть некоторый бюджет на крепежные детали, такие как гвозди и шурупы, а также другие скобяные изделия, такие как кронштейны и вешалки. Мы не учитывали эти материалы в нашем калькуляторе, так как их количество и стоимость могут сильно варьироваться в зависимости от проекта и ваших предпочтений.

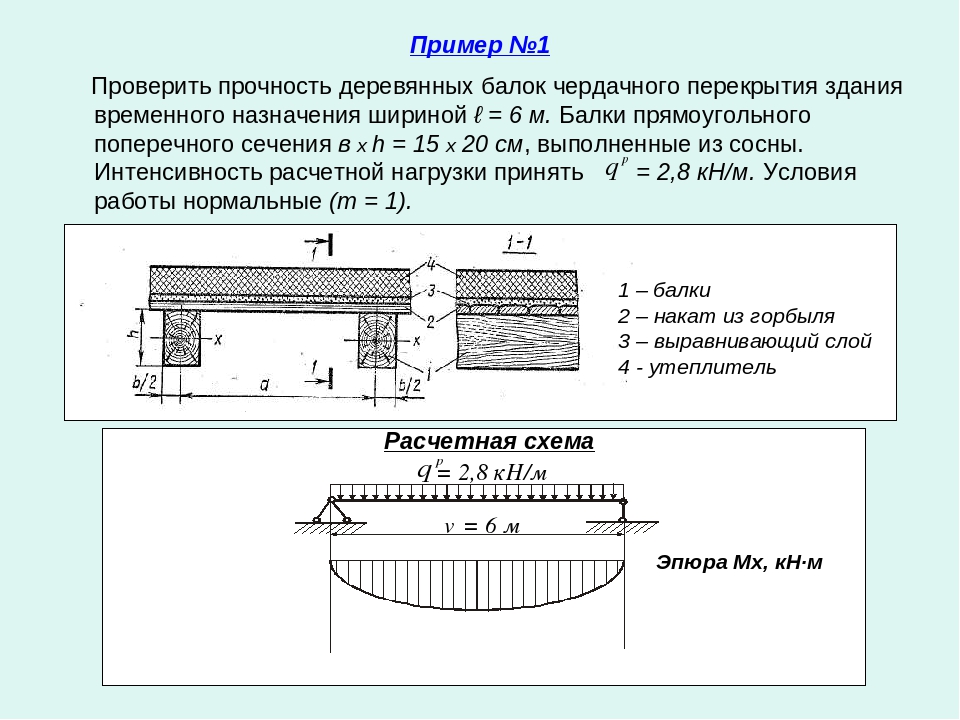

    Как рассчитать пролет балки перекрытия?

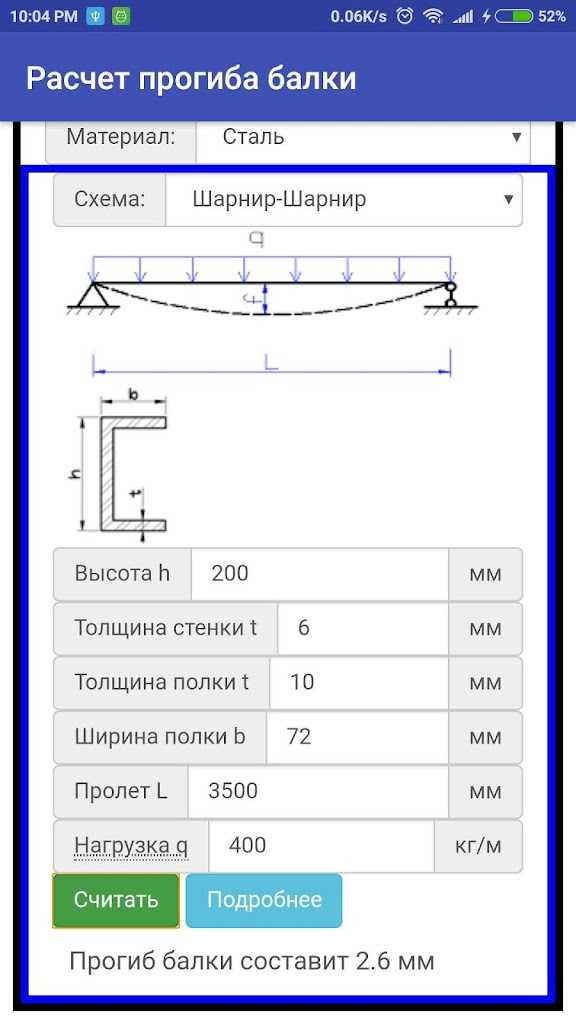

    Чтобы определить, как далеко может простираться балка перекрытия любого размера, нам нужно объединить две формулы для вертикального прогиба, δ\deltaδ. Первая формула прогиба, которая нам нужна, определяет допустимый прогиб балки перекрытия с использованием коэффициента. Согласно Международному строительному кодексу 2012 г., провисание или прогиб балки перекрытия, подвергаемой постоянным и временным нагрузкам, не должен превышать величину, равную пролету балки перекрытия, L (в дюймах), деленному на 240240240 . В форме уравнения мы выражаем это как:

    δ=L/240\small \delta = L / 240δ=L/240

    Мы также можем разделить LLL на 360360360, 480480480, 600600600 или 720720720, в зависимости от того, какая комбинация нагрузки вы хотите учитывать в своих расчетах или какое отклонение вы хотите допустить. Как правило, мы используем номер 240240240 для комбинации постоянных и временных нагрузок, которые должен выдерживать наш пол.

    Затем мы одновременно используем это уравнение с этой формулой максимально допустимого прогиба, основанной на составе материала балки перекрытия, ее поперечном сечении и нагрузке, которую она выдерживает: 94}{384\times E\times I}δ=384×E×I5×u×L4​

    где:

    • δ\deltaδ максимально допустимый прогиб балок перекрытия;
    • uuu — это равномерно распределенная нагрузка , которую будет нести балка пола;
    • LLL – пролет балки перекрытия;
    • EEE — модуль упругости ; и
    • III – момент инерции площади .

    💡 Узнайте больше об отклонении балки, воспользовавшись нашим калькулятором отклонения балки.

    Если вы знаете нагрузку , которую выдержит ваш пол (скажем, PPP в терминах силы на единицу площади), вы должны умножить ее на расстояние между центрами (sss), которое вы планируете для своих балок, чтобы получить его эквивалент равномерная распределенная нагрузка вдоль балок:

    u=P×s\small u = P\times su=P×s

    Для модуля упругости вы можете обратиться к этой таблице из Американского совета по дереву:

    3838

    Шпилька

    4
  • 90 84
    • 88

    Болиголов аляскинский

    2 8 1,34

    1,34 9002 0002 1,4

    3

    8.30090 8.30002 0081

    1,4

    3

    1

    13 0,8

    1

    83 0,2 Бук -Береза-Гикори

    1 1,313 1.3

    41 9009 09 09 09 81 000 41

    1,6 1.4

    30090 80 40002

    0003

    1

    9 003

    002 Подол-Пихта (Север)

    3 68

    1

    4 3 0 9084
  • 90 84

    • 7 Кедр белый 0084

    3 8 0,3 81

    1,2

    02 1,5

    3

    3

    403403 1.1

  • 90
    • 9006

    4

    4 Дуб белый

    14 02 1,2

    Виды

    Модуль упругости, E (×10 6 psi)

    Выберите структуру.

    №1

    №2

    №3

    		38

    Пост.

    Стандартный

    Универсальный

    Кедр аляскинский

    1,4

    1,3

    1,2

    1.1

    1.2

    1.1

    1

    1,7

    1,6

    1,5

    1. 4

    1.3

    1.2

    Ель аляскинская 3 1

    		99 003

    1,5

    1,4

    1,3

    1,3

      2 1.3

    1.2

    1.1

    Аляскинский желтый кедр

    1,3

    1,2

    1,2

    1,3

    10081 900 900 3

    1.1

    Осина

    1.1

    1. 1

    		03

    0,9

    0,9

    0,9

    0,9

    Белоснежный кипарис

    1,4

    1,4

    1,3

    1,7

    1,6

    1,5

    2

    1.4

    1.3

    1.2

    Ель ситхинская береговая3

    		4 0003

    1,5

    1,5

    1,4

    1,4

    		44

    1,4

    1,3

    1,2

    Тополь

    8,2000

    1,2

    1. 1

    1

    1

    1

    0,9

    Пихта-лиственница

    1,9

    1,7

    1,6

    1,4

    1,4

    1,53

    		 90 03

    1,3

    Пихта Дугласа (Северная)

    1,9

    1,8

    2 1,6

    1.4

    1.5

    1. 4

    1.3

    Дуглас Фир-Юг

    1.4

    1.3

    1.1

    1.1

    1.2

    1.1

    1

    1,2

    1,1

    1,1

    0,9

    0,9

    1

    0,9

    0,8

    1,2

    1,1

    1,1

    0,9

    1

    2 0,9

    2 1

    0,9

    0,8

    Восточные хвойные породы

    1,8

    1,1

    1,1

    0,9

    0,9 9002 3 100819

    0,9

    0,8

    Сосна белая

    1,2

    1,9 1,1

    0,9

    0,9

    1

    0,9

    0,8

    Подол-Пихта

    1,6

    1,5 3

    		9

    1,3

    1. 2

    1.3

    1.2

    1.1

    9367

    1,7

    1,7

    1,6

    1,4

    1,4

    1,5

    1,4

    Клен смешанный

    1.3

    1.2

    1.1

    1

    1

    1

    0,9

    Дуб смешанный

    1,1

    1

    0,9

    0,8

    0,8

    3094 9008

    0,8

    0,8

    Сосна южная смешанная

    1,6

    1,53

    		9 90 03

    1. 2

    1.2

    1.3

    1.2

    1.1

    Дуб северный красный

    1.4

    1.4

    1,2

    1.2

    1.2

    1.1

    1

    8

    8 2 Северные виды

    1.1

    1.1

    1.1

    1

    1

    1

    0,9

    0,9

    0,8

    0,7

    0,7

    0,6

    1 0,6

    2 0,7

    0,6

    0,6

    Ель европейская (северная)

    1,5

    1,3

    1,3

    1,2

    1,1

    1. 1

    Клен красный

    1.7

    3

    1,3

    1,3

    1,4

    1,3

    1.2

    Красный дуб

    1.4

    1.3

    2    		 1900 900 3

    1,1

    1.1

    1.2

    1.1

    1

    84

    8 2 Красное дерево

    1,4

    1,3

    1,2

    1,1

    		 Южный 4

    1,8

    1,6

    1,4

    1,3

    1,3

    2    		 900 900 3

    1. 2

    1.2

    Ель-Сосна-Пихта

    1,5

    1,4

    1,4

    1,2

    1,2 3

    1,2

    1.1

    Ель-Сосново-Пихта (южная)

    1.3

    1.2

    1

    1

    1

    0,9

    0,9

    Западные кедры

    1,1

    4

    1

    0,9

    0,9

    0,9

    0,8

    0,8

    1,2

    1,1

    1

    0,9

    		444

    0,9

    1

    0,9

    0,8

    1. 1

    1

    0,9

    0,8

    0,8

    		 09002

    0,8

    0,8

    Кедр желтый

    1,6

    		44

    1,4

    1,4

    1,2

    1,2

    		 1

    2 3

    1,1 93}{12}I=12w×h4​

    , где:

    • III – момент инерции площади ;
    • www – фактическая ширина балки перекрытия; и
    • hhh – это фактическая высота балки перекрытия.

    🙋 У нас также есть отдельный калькулятор момента инерции, если вы хотите узнать о нем больше.

    Как вы могли видеть из нашей второй формулы прогиба, нагрузка на наш пол прямо пропорциональна прогибу. Это означает, что чем больше нагрузка, тем больше прогибается наша балка пола. С другой стороны, модуль упругости и момент инерции площади косвенно пропорциональны прогибу. Это означает, что нам нужны пиломатериалы с более высоким модулем упругости и большим моментом инерции. 93&=\frac{384\times E\times I}{1200\times u}\\\\ L & = \ sqrt [3] {\ frac {384 \ times E \ times I} {1200 \ times u}} \\\\ L & = \ sqrt [3] {\ гидроразрыва {8 \ раз E \ раз I} {25 \ раз и}} \\\\ \end{align*}384×E×I5×u×L4​LL4​L3LL​=240L​=240×5×u384×E×I​=1200×u384×E×I​=31200×u384×E× I​

    ​=325×u8×E×I​

    Обратите внимание, что это самый простой способ определить, какой длины может быть пролет балки пола. Вам нужно будет определить пролет балки перекрытия при различных сочетаниях нагрузок и найти кратчайшее из этих значений. А пока пусть этот метод станет вашей отправной точкой.

    Но если вы хотите узнать больше о выборе правильного размера пиломатериала для деревянных балок, воспользуйтесь нашим калькулятором пролета деревянных балок.

    Часто задаваемые вопросы

    Как рассчитать необходимую балку пола?

    Чтобы рассчитать, сколько балок перекрытия вам потребуется, скажем, для пола длиной 10 футов (или 120 дюймов) и с использованием балок перекрытия толщиной 1,5 дюйма с межосевым расстоянием 16 дюймов:

    1. Вычтите ширина вашей балки пола от длины вашего пола:
      120" − 1,5" = 118,5"
    2. Разделите эту разницу на сумму межцентровых расстояний между балками перекрытия:
      118,5" / 16" = 7,40625
    3. Добавьте к этому значению 1 и округлите результат до следующего целого числа:
      7,40625 + 1 = 8,40625 ≈ 9 балок перекрытия

    Каков стандартный размер балки перекрытия?

    Стандартный размер балок перекрытия: 2" × 8" . Однако такие размеры, как 2" × 10" и 2" × 12" лучше всего подходят для более длинных пролетов. С другой стороны, в системах перекрытий также можно использовать 2" × 4" и 2" × 6" для небольших площадей пола.

    На какую длину может пролетать балка пола 2×6 без поддержки?

    Балка перекрытия из пихты Дугласа и лиственницы избранного сорта с номинальным размером 2 дюйма × 6 дюймов может пролетать до длиной около 12 футов (поддерживается только с обоих концов), если она будет поддерживать нагрузку 50 фунтов на кв. фут погрузки. Более мягкая древесина может иметь более короткий пролет при той же нагрузке и том же номинальном размере.

    Как далеко я могу установить балку пола 2×8?

    Вы можете натянуть балку пола 2" × 8" на длину до 12 футов , используя пиломатериалы из южной сосны № 2, расположенные на расстоянии 16 дюймов от центра. Для того же размера балки пола и расстояния, если вам нужно достичь около 13 футов, вы можете использовать более прочную древесину, такую ​​​​как № 2 пихты-лиственницы Дугласа.

    Какой пролет балки перекрытия 2×10?

    A 2" × 10" Балка перекрытия имеет пролет 20 футов при расстоянии между центрами 12 дюймов. При межосевом расстоянии 16 дюймов балка пола того же размера может иметь длину до 18 футов. Это относится только к балкам перекрытий с прочностью древесины 1 900 000 фунтов на квадратный дюйм, как, например, у выбранной конструкционной марки Douglas Fir-Larch.

    Kenneth Alambra

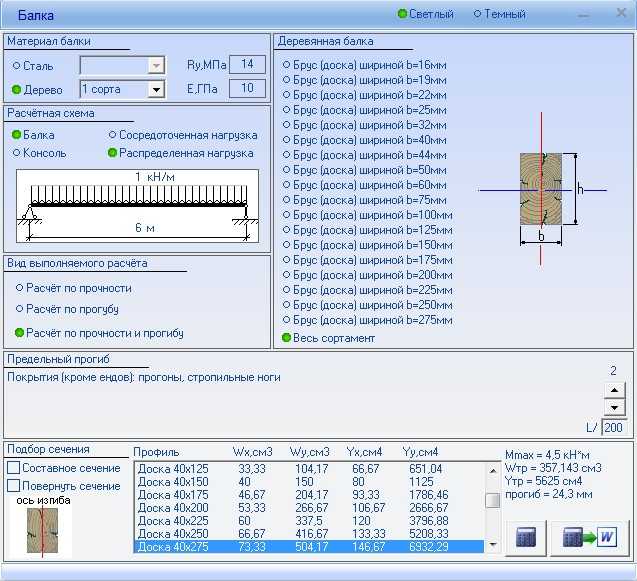

    Рассчитать…

    Детали перекрытия

    Длина перекрытия

    Ширина перекрытия

    Детали балки

    Номинальный размер балки

    0s 0s 0s 0 Расстояние по центру 9 0 0 нужно

    Длина балки перекрытия

    ↳ Необходимое количество балок перекрытия

    Балки перекрытия

    Длина концевой балки

    ↳ Необходимое количество концевых балок

    концевых балок

    Цена за этаж 02 03 Цена за этаж 03 03 балка

    $

    Цена за торцевую балку

    $

    Стоимость балок перекрытия

    $

    Посмотреть 20 похожих материалов калькуляторы спецификаций 🏗️

    Прогиб балкиНагрузка на балкуНапряжение на изгиб… 17 еще

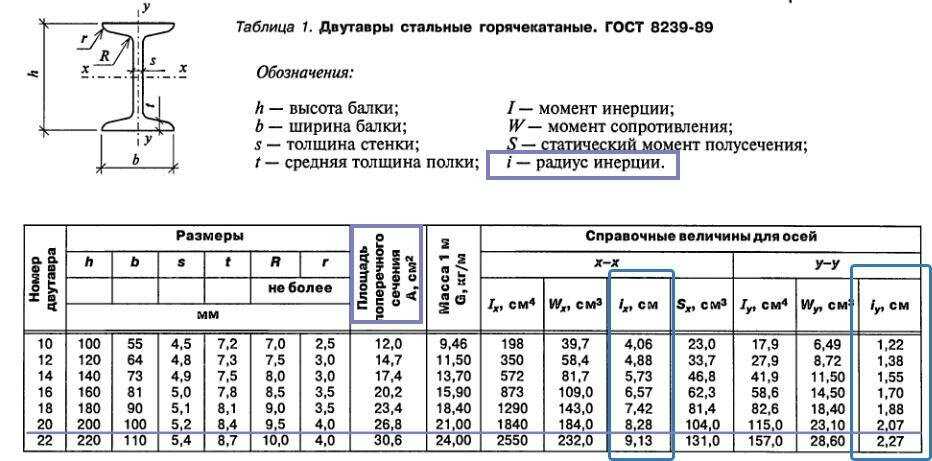

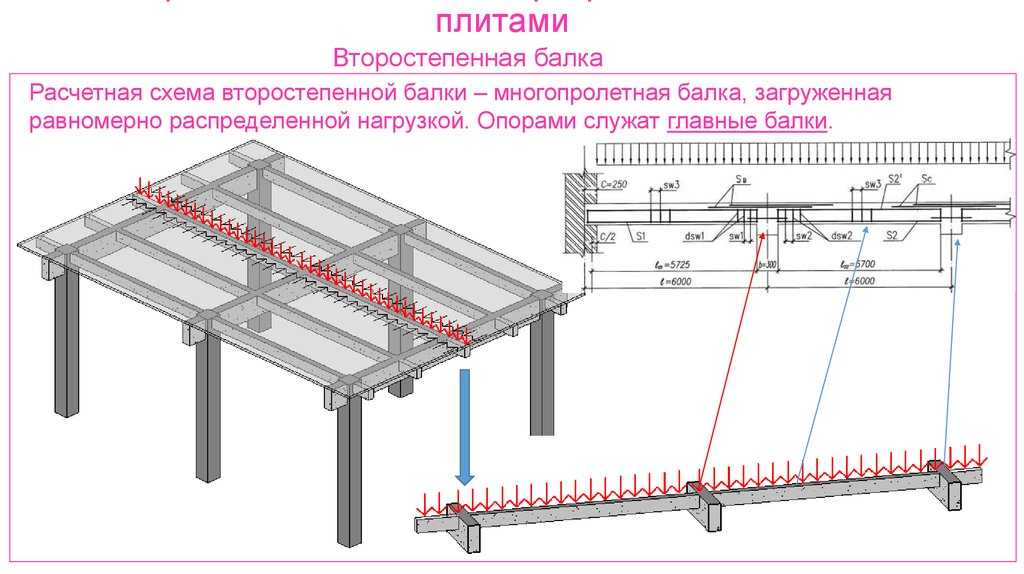

    Примеры расчета балок — Калькулятор стальных балок

    На этой странице показаны некоторые распространенные строительные работы, для которых можно использовать калькулятор.

    1 Пример первый

    Жилой дом с учетом ненесущих деревянных стоечных перегородок по лагам перекрытий.

    Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки балок первого этажа и ненесущих деревянных перегородок над предлагаемым отверстием в стене.

    В калькулятор была введена одна UDL (равномерная распределенная нагрузка) с двумя нагрузками:

    Первая загрузка: «Деревянный пол (жилой дом)»

    Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2

    Вторая нагрузка: «Перегородки из легких деревянных стоек, на плане этажа»

    Переменная: 0,2900/м2 0 кН /м2

    Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3 м.

    Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.

    Просмотрите отчет, созданный для этого примера

    2 Второй пример

    Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки потолочных балок, ненесущих перегородок с деревянными стойками, балок первого этажа и кирпичной стены над предлагаемым проемом. в стене.

    В калькулятор введена одна UDL (равномерная распределенная нагрузка) с четырьмя нагрузками:

    Нагрузка 1: «Потолок под наклонной крышей»

    Переменная: 0,25 кН/м2 Постоянная: 0,3 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.

    Нагрузка 2: «Кирпичная кладка 102,5 мм + штукатурка или штукатурка с ОБЕИХ сторон»

    Переменная: 0 кН/м2, Постоянная: 2,45 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 2,8 м.

    Груз 3: «Легкие перегородки из деревянных стоек на плане этажа»

    Переменная: 0,25 кН/м2, Постоянная: 0 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.

    Груз 4: «Деревянный пол (жилой дом)»

    Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.

    Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3м.

    Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.

    Просмотрите отчет, созданный для этого примера

    3 Пример третий

    Отчеты калькулятора показывают, что изгиб, сдвиг и отклонение балки находятся в безопасных пределах для обеих балок.

    Просмотр отчета о луче 1

    Посмотреть отчет о луче 2

    4 Пример четвертый (Стальная коньковая балка)

    Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.

    Просмотрите отчет, созданный для этого примера

    5 Пример пятый (Steel Beam Calc, поддерживающий балки плоской крыши)

    Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
