Держатель электродов для сварочного аппарата: виды и технические характеристики

Приобретение добротного сварочного аппарата еще не гарантирует высокое качество сварных работ. Для получения качественного шва нужен удобный держатель электродов для сварочного аппарата, с которым можно без усилий выдерживать правильное положение электрода при сварке.

Держатель электродов – что это такое

В общем случае это устройство представляет собой ручку, изготовленную из электроизоляционного материала, с приспособлением для надежной фиксации электродов, к которому подводится напряжение от сварочного аппарата.

Разновидности сварочных держателей

В зависимости от области применения, держатели электродов можно разделить на две большие группы – универсальные и специализированные. Применение специализированных фиксаторов регламентировано соответствующими ГОСТами, их использование в общедоступных сферах достаточно ограничено. Универсальные держатели конструктивно делятся на пять групп:

электрододержатели–«прищепки»;
электрододержатели–«трезубцы» или «вилки»;
электрододержатели цанговые;
безогарковые электрододержатели;
резьбовые электрододержатели.

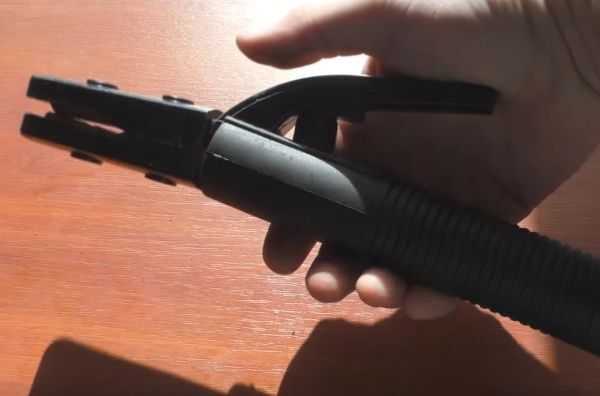

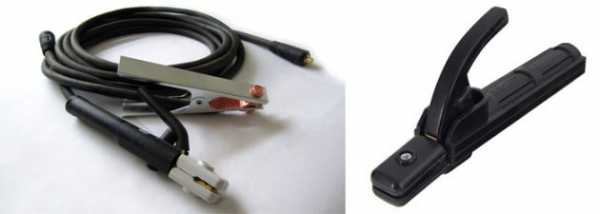

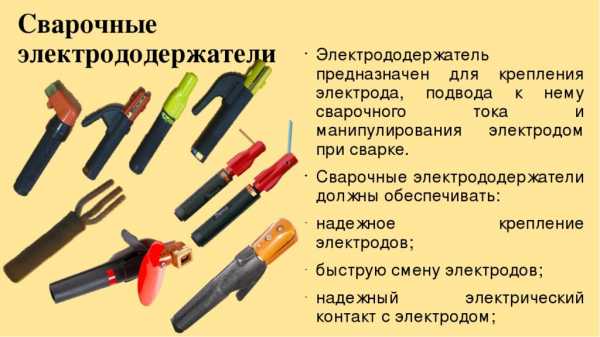

Держатели электродов для сварочного аппарата

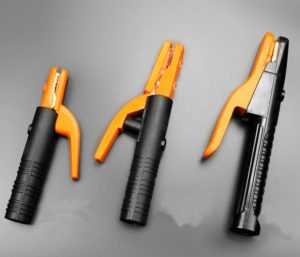

Держатели–«прищепки»

Крепление электродов в держателях этого типа производится пружинным или рычажным механизмом зажима. Эти модели выполнены с надежным жаропрочным диэлектрическим покрытием, гарантирующим безопасность сварщика и исключающим несанкционированное искрение. Контактные поверхности имеют зубчатую структуру, что позволяет быстро и надежно закрепить стержень так, как это необходимо для работы.

Основными достоинствами держателей этого типа являются простота конструкции, доступность и невысокая стоимость. С помощью таких держателей можно получать шов высокого качества. Благодаря правильному расположению сварочного стержня обеспечивается быстрый поджог дуги. К недостаткам фиксаторов этого типа относится невысокая надежность фиксации стержня при ослаблении подпружиненного рычага.

Держатели–«вилки»

Этот держак для сварочного аппарата представляет собой самую популярную у профессиональных сварщиков модель электрододержателя. Он представляет собой конструкцию, состоящую из трех сваренных между собой стальных прутков, причем прутки сварены так, что средний выполняет роль пружины, прижимающей стержень к остальным двум. Такой фиксатор из-за своей простоты имеет низкую степень защиты, так как значительная часть его находится под напряжением.

Кроме наличия незащищенных поверхностей, к недостаткам таких фиксаторов следует отнести сложность извлечения огарка, а кроме этого, они не очень удобны в работе.

Сварочные фиксаторы цангового типа

Сварочные электрододержатели цангового типа представляют собой достаточно сложную конструкцию. Фиксатор стержня в этих устройствах выполнен по тому же принципу, что и зажим сверла в ручной дрели. Изготовить самому такой фиксатор очень сложно, для этого понадобится использование профессионального оборудования – токарного, фрезерного, сверлильного станков. К тому же, требуется очень высокая точность обработки деталей.

Держатели для электродов — устройство

Держатели электродов цангового типа применяются в горелках в аргонодуговом процессе – сварке в среде инертного газа аргона.

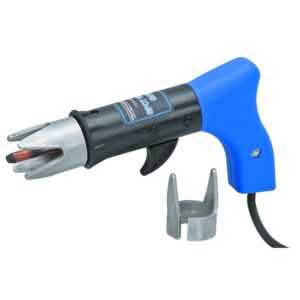

Безогарковые держаки

Безогарковый держак для сварочного аппарата из всех электрододержателей имеет наиболее простую конструкцию. Он состоит всего из двух частей – рукоятки с токоизоляционным покрытием и токоведущего стержня. Электрод в таком держаке не фиксируется никакими зажимными устройствами, а приваривается к торцевому концу контактного стержня. В процессе работы электрод без остатка расплавляется, после чего к стержню приваривается следующий.

Такие сварочные электрододержатели используются при работе с дорогостоящими расходными материалами.

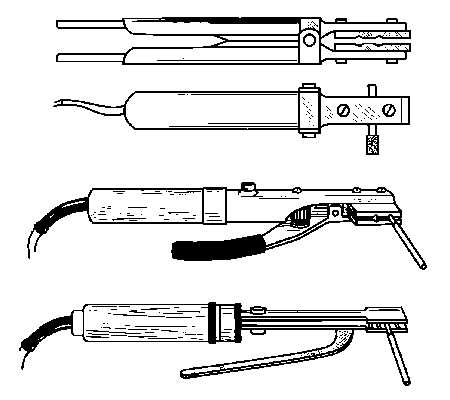

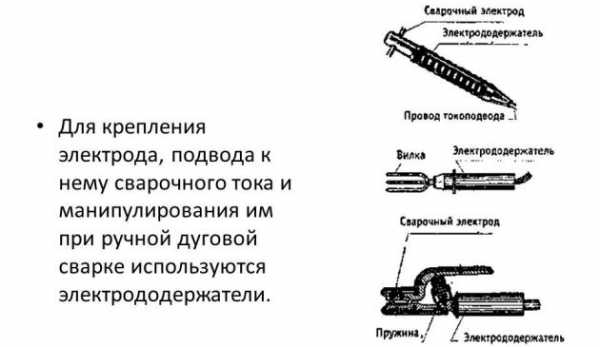

Конструктивные схемы электрододержателей для ручной дуговой сварки

Резьбовые или винтовые держатели

Винтовой держатель для сварки пользуется наибольшей популярностью у сварщиков. Благодаря тому, что прижатие осуществляется завинчиванием прижимной головки, обеспечивается надежная фиксация стержня в устройстве. Снабженный эргономичной рукоятью, выполненной из плотного диэлектрика, диэлектрической завинчивающейся прижимной головкой, этот электрододержатель не имеет оголенных токоведущих частей, что является гарантией безопасности для сварщика.

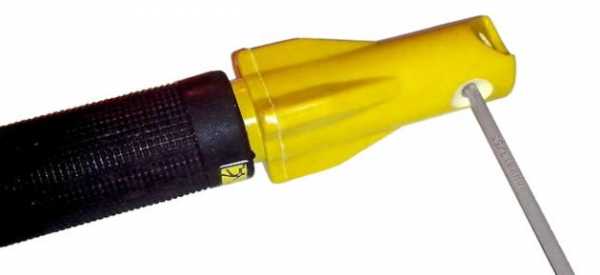

Винтовой держатель электродов

Эти устройства выпускаются в нескольких модификациях:

прямой, с правой резьбой;
прямой с левой резьбой;
изогнутый с правой резьбой;
изогнутый с левой резьбой.

Специализированные держатели

Электрододержатели специализированных моделей предназначены для работы в конкретных устройствах для уникальной сварки некоторых изделий с особыми типами швов. Одним из таких устройств является специализированный сварочный агрегат, выполняющий одновременную сварку несколькими стержнями. Специализированные держатели работают и в аппаратах для сварки трехфазной дугой. Все эти модели имеют очень сложную конструкцию и достаточно тяжелы для ручной работы.

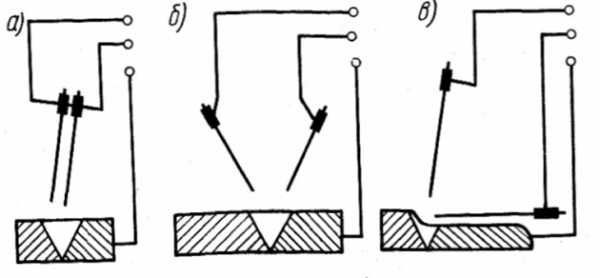

Сварка трехфазной дугой

Основные технические данные электрододержателей

При покупке электрододержателей следует исходить из того, какие работы будут производиться сварочным аппаратом, какова мощность последнего, какие электроды будут использоваться при сварке. Основные технические характеристики, на которые следует обращать внимание при покупке держака:

Держатель для электродов Parva 2

тип крепления;
угол фиксации;
диаметр электрода;
ток сварки;
сечение кабеля;
вес устройства.

Чем больше сечение кабеля, тем больший ток сварки, тем больше может быть диаметр электрода. Но такие держаки и весят больше. Например, фиксатор винтового типа с фиксированным углом «Superior 6» рассчитан на электроды диаметром от 4.0 мм до 6.3 мм, кабель сечением до 70 мм² и ток до 400 ампер. Вес устройства составляет 690 грамм.

Держак пружинного типа «Parva 2» рассчитан на установку электродов диаметром от 2.0 мм до 3.2 мм под любым углом, к нему подведен кабель сечением до 25 мм², пропускающий ток до 200 ампер. Устройство весит всего 325 грамм.

Сварочный держак своими руками

Конструкция некоторых моделей держаков настолько проста, что многие мастера предпочитают их не покупать, а сделать эти устройства самостоятельно. Речь идет о держаках типа «вилка». Такие держаки считаются классикой сварочного дела, и их изготовление занимает буквально считанные минуты.

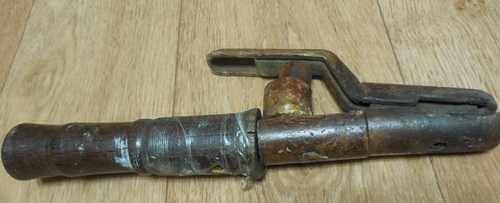

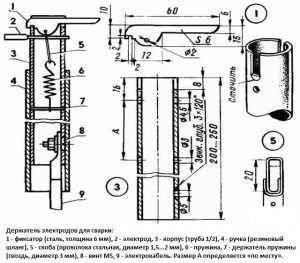

Самодельный держатель электродов — схема

Чтобы изготовить такой держак, потребуется один прут рифленой арматуры длинной в один метр, кусок толстого резинового шланга (как вариант – ручка от велосипедного руля), болт М10 с двумя шайбами и гайками. Прут арматуры разрезается на три мерных куска, причем, один должен кусок должен быть чуть длиннее двух других. К нему приваривается болт, резьбой наружу, а затем — два оставшихся куска, так, чтобы образовался трезубец.

Со стороны болта на конструкцию натягивается резиновый шланг. На болт надевается шайба, подсоединяется кабель, затем надевается вторая шайба, закрепляется гайкой и законтривается второй гайкой. Зубцы «вилки» зачищаются напильником для обеспечения лучшего контакта с электродом. Держатель готов к работе. Его недостатком будет слабая защищенность сварщика от токонесущих частей, затрудненность освобождения от огарка, окисление арматуры.

Некоторые мастера вместо арматуры используют стальной уголок, а в качестве прижимного элемента самостоятельно изготавливают пружину в два витка, которая обеспечивает надежную фиксацию стержня. На ребрах уголка можно сделать небольшие пропилы для установки электродов под разными углами.

Видео по теме: Держатель электрода — варианты

promzn.ru

Держатель электродов для сварочного аппарата: виды, выбор

Держатель для электродов сварочного аппарата – устройство для управления электродом во время сваривания. Он должен качественно держать электрод с различным сечением и подводить к нему электрический ток, обеспечивая контролируемое управление процессом без особых усилий.

Качество сварки зависит от контакта расходника с держателем. Существует множество модификаций данного приспособления. Рассмотрим подробнее, какие виды бывают, как выбрать держатель для сварочного аппарата.

Классификация сварочных держаков

Условно фиксаторы делят на универсальные и узкоспециализированные модели. Они изготавливаются в строгом соответствии с ГОСТом. Существуют такие разновидности приспособлений:

Зажим прищепка представляет собой держатель с пружинным либо рычажным механизмом. Он совмещается со многими аппаратами, прост в эксплуатации. В некоторых приспособлениях полностью отсутствуют открытые токопроводящие зоны. Автоматизированные устройства обеспечивают электронный запал сварочной дуги. Они являются энергосберегающими и позволяют прокладывать качественные швы.

Вилка-трезубец – конструкция, изготавливаемая кустарным способом. Ее запретили использовать во многих странах. У нее много открытых токопроводящих участков, которые опасны для жизни сварщика. Во время выполнения работ специалист может получить лучевую травму. Автоматизированный аналог пригоден для сваривания. Он безопасный, обеспечивает качественный шов.

Зажим цанга пригоден для аппаратов, работающих в среде защитного газа. При соблюдении технологии с помощью него получаются швы высокого качества.

Электродержатель безогарковый обеспечивает быстрое крепление расходника. Этот держатель электродов для сварочного аппарата изготовлен в виде рукояти цилиндрической формы, к которой прикреплен штырь из металла. В процессе сваривания появление огарков сведено к минимуму из-за отсутствия зажимного контакта. Расходник крепится привариванием к штырю и практически полностью сжигается. Затем используется новый стержень.

Винтовой инструмент зажимает стержень винтовым соединением, имеющим правостороннюю либо левостороннюю резьбу. Существуют разновидности с прямым и загнутым держаком. Благодаря антикоррозийному покрытию срок службы его увеличивается.

Как выбрать держатель для электродов

От особенностей держателя электродов для сварочного аппарата зависит безопасность мастера и качество шва. Необходимо предварительно изучить его технические возможности. Держак должен подходить к модели сварки и выдерживать силу тока, используемого в оборудовании.

Держатель с более низкой токопроводящей возможностью в мощном сварочном аппарате опасен для жизни!

По мощности

Рекомендуется выбирать модель в соответствии с требуемым наименованием тока. Если приспособление подобрано с небольшим запасом по мощности, оно подойдет не во всех ситуациях. Номинал тока прописывается в маркировке, которая расположена на стационарной части устройства.

При длительном сваривании слишком мощный держатель неудобен в использовании из-за увеличенных габаритов и массы. Лишний вес скажется на качестве шва. Тяжесть вызывает перенапряжение мышц, рука будет уставать при длительном применении.

В работах, требующих особой точности и аккуратности, положить качественный шов будет затруднительно. Если рабочий инструмент с одинаковым номиналом мощности различается весом, лучше предпочесть более легкую конструкцию с небольшими габаритами.

По типу конструкции

Рукоять держака должна быть выполнена из качественного диэлектрика. В качестве изоляции используются накладки из толстого диэлектрического пластика, устойчивого к повышенной температуре.

Устройство должно обладать высоким классом надежности, выдерживать перепады температуры, различные загрязнения. Мастера предпочитают выбирать разновидности с литым массивным зажимом. Специалисты утверждают, что пластинчатые приспособления менее износоустойчивые.

Держатель электродов для сварочного аппарата своими руками пригоден для работы при условии, что он соответствует требованиям безопасности. Оптимальными считаются цанговые приспособления с резьбовым либо зажимным креплением.

Резьбовые модели допускают регулировку угла наклона электрода. Следует учитывать, что самодельный трезубец для сварки является самым опасным приспособлением из-за высокой вероятности поражения сварщика электрическим током. Огарок тяжело вынимается из вилки, швы получаются низкого качества.

Рейтинг лучших держателей

При выборе зажима для сварки следует ориентироваться по отзывам профессиональных сварщиков. Китайские аналоги некачественные. Именно с ними связано большинство отрицательных отзывов.

В рейтинг лучших моделей иностранного и отечественного производства вошли:

ESAB Handy 200 (200 А) – шведское устройство с винтовым креплением, поддерживает установку электродов с сечением 2-4 мм;
Сибртех 500А – клещевой отечественный зажим с качественным пластиковым диэлектриком на рукояти;
ESAB 500 – шведский инструмент с минимальным весом, рассчитан на токи до 500 А;
Germany type 300 A – оснащен рифленой ручкой для удобства сваривания, латунный корпус устойчив к коррозии.

Следует помнить, что недорогие устройства по возможностям не уступают брендовым аналогам. Они вполне пригодны для кратковременного сваривания или разового выполнения. Для длительного использования в быту желательно выбирать устройства среднего ценового сегмента.

Дорогие брендовые модели подойдут специалистам, занимающимся свариванием профессионально. Они рассчитаны на длительные и повышенные нагрузки. Для частой эксплуатации на выезде рекомендуется иметь запасной держатель, способный выручить при поломке используемого в работе.

Если держатель подобран правильно, работа с инструментом будет комфортной, а швы получатся высокого качества.

prosto-instrumenty.ru

как сделать своими руками, 500 и 300 а – Расходники и комплектующие на Svarka.guru

Электрод, зафиксированный прочно под требуемым углом обеспечит качественный и ровный шов. Следует правильно подбирать держак для сварочного аппарата по мощности и типу работ. При желании можно сделать самостоятельно классический трезубец. Но у него по сравнению с магазинными устройствами недостатков больше, чем достоинств. Лучше внимательно изучить предлагаемые модели, проверить металл зажима и купить качественный держатель для сварки.

Технические характеристики

Все электросварочное оборудование характеризуется силой тока, номинальным напряжением. Кроме этого держаки для электродов характеризуются следующими данными:

хороший контакт с токоподающими элементами;
прочная фиксация электрода;
надежность;
габариты;
качество изоляционного материала;

поворот электрода относительно ручки;
гарантированный срок службы.

По мощности и выдерживаемым нагрузкам электродержатель выпускается бытовой и профессиональный. Тип работ определяет, газовая горелка встраивается в держак или присоединяется.

Виды

В зависимости от типа работы, электрод приходится поворачивать под различными углами, работать в разных пространственных положениях. Если рука не проходит свободно в зону сварки, увеличивается угол наклона. Существует несколько типов сварочных держателей. Каждый имеет свои особенности.

Каждый специалист делает свой выбор, основываясь на опыте и виде работ, какой держатель ему нужен для работы.

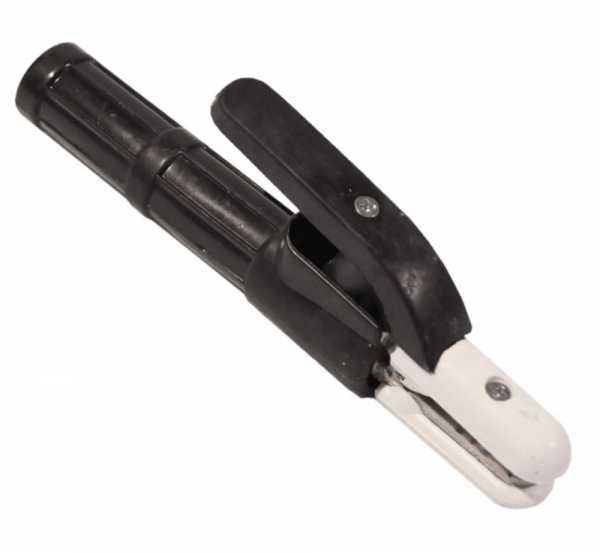

Прищепка

Самый распространенный ручной держатель. Он как прищепка зажимает с помощью пружины электрод. Имеет медные губки с насечками и прочно удерживает стержень в любом положении, включая 180⁰ по отношению к ручке. Накладки с изоляционного пластика закрывают все металлические детали от контакта. Зажим позволяет быстро менять электроды, нажав на рычаг. Остатки небольшие, до 30 мм.

Вилка-трезубец

Самая старая конструкция держака. Он представляет собой 3 штыря, расположенные треугольником. Между ними вставляется электрод. Фиксация жесткая. Можно работать как легированными электродами 2 мм так и вставлять неизолированный провод толщиной 8 – 10 мм длинными кусками при подварке дефектов литья и сварке крупных деталей. Угольный и порошковый электрод с низкой пластичностью установить невозможно, они ломаются.

Наибольшим недостатком являются открытые, не изолированные пруты трезубца. Они могут при контакте поразить током.

Профессиональный сварщик без проблем использует зажим трезубец. Начинающему специалисту сложно работать с держателем, в котором ограничена возможность настройки угла электрода и имеются оголенные токопроводящие элементы.

Начальник отдела ОХиТБ завода сварочных конструкций КЗМК Бакай Ю. П.: «Классический трезубец из-за своей опасности запрещен к использованию на производстве Министерством Охраны труда. Он не имеет защитной изоляции и при влажном воздухе большая вероятность поражения сварщика током. В нерабочем положении при контакте с металлом возникает замыкание. Поражение может получить человек, касающийся детали, на которую упал держак. Достаточно легкого чирканья трезубца, чтобы испортить покрытие металлического листа. В точках соприкосновения прожигается краска, оцинковка, ламинирование и покрытие профлиста».

Цанга

Цанговый держатель имеет узкую специализацию. Его используют при аргонодуговой сварке неплавящимся электродом. Вольфрамовый стержень вставляется в цангу концом без изоляции и зажимается гайкой.

Безогарковый держатель

Основное преимущество безогарковой конструкции в отсутствии отходов.

Электрод приваривается к выступающему стержню и сжигается полностью.

Менять угол наклона невозможно.

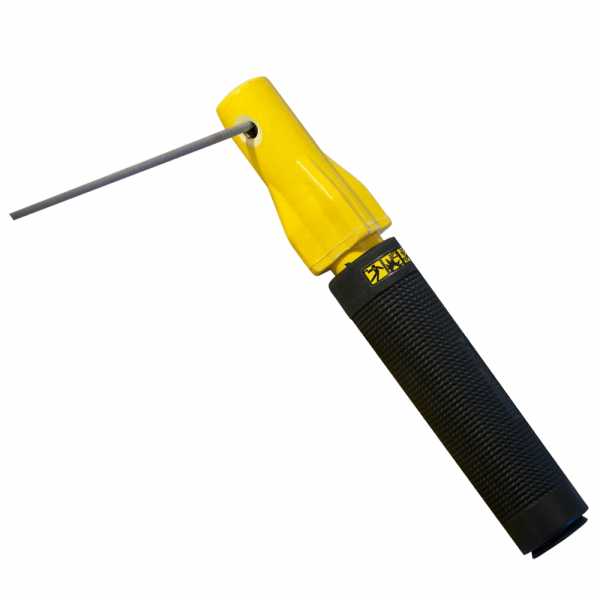

Винтовой

Держак винтовой отличается прочной фиксацией электрода. Пруток вставляется в специальное отверстие и поджимается винтом. Технологический остаток как у прищепки.

Недостаток в затрате времени на установку и извлечение электрода. Угол наклона менять невозможно.

Как правильно подобрать?

При выборе держака сварочного необходимо учитывать несколько параметров:

максимальная сила тока, используемая при работе;
конструкция приспособления;
материал губок;
качество изоляционного материала;
удобство расположения в руке;
стоимость.

Максимальный ток определяется не по мощности сварочного аппарата, а сколько ампер будет использоваться при работе, в среднем, 300-500 а. Конструкция подбирается под виды работ.

Для домашней сварки мелких деталей и тонкого листа, производящейся в небольших количествах, нет смысла в приобретении дорогого держателя электродов для сварочного аппарата созданного для больших токов. Он прослужит очень долго, но будет использоваться не на полную мощность, иметь большой вес и размеры.

Варианты самостоятельного изготовления

Самодельный держак может поразить током. Он имеет открытые токопроводящие элементы и плохо изолированную ручку.

Как сделать своими руками? Чаще всего умельцы делают трезуб. Его устройство такое простое, что чертеж не нужен. Три прута из низкоуглеродистой стали, чаще всего армированные, предназначенные для строительных конструкций, слегка выгибают в нижней части, соединяют и обматывают медной проволокой внизу. Затем на провод одевают ручку с изоляционного материала.

Как не купить низкокачественный?

Недобросовестные производители делают губки держака для сварки из стали и покрывают их медью. Внешне отличить детали сложно, особенно если человек не обладает специальными знаниями. Самый простой способ проверить, взять с собой в магазин магнит. Он прилипает к черным металлам и не магнитится к меди.

К сварочному держателю прилагается инструкция, в которой описание устройства, его техническая характеристика. На качественный товар производитель дает гарантийный срок.

На корпусе имеется маркировка. Она включает в себя фирменный знак производителя, клеймо, подтверждающее качество, дату изготовления, а также ГОСТ, которому соответствует данное изделие. Хороший держатель имеет все необходимые документы и значения на корпусе.

Не стоит экономить на держаке и покупать дешевый, или на рынке. Такая экономия приведет к лишним расходам. Устройство быстро выйдет из строя и придется покупать новое. В первую очередь начнут подгорать губки. Невозможно сделать ровный шов, если электрод шатается, выпадает. Изолирующие детали из материала низкого качества будут лопаться и отваливаться.

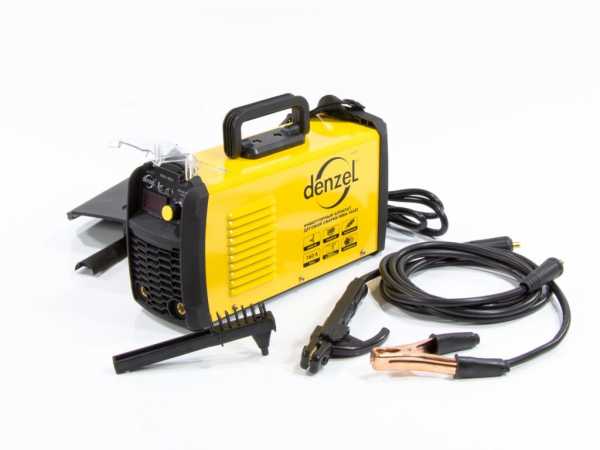

Зачем покупать отдельно, если он уже есть в комплекте со сварочником?

Производители сварочных аппаратов не утруждают себя подбором качественных комплектующих. На держателях для сварки они экономят. В результате приспособление быстро выходит из строя и все равно приходится покупать новый держак.

Слабым местом инструмента являются губки. Они изготовлены из алюминия или стали и быстро перегорают, плохо проводят ток и греются.

От правильного выбора держака зависит качество сварочного шва и удобство работы. Необходимо ориентироваться на максимальный ток при работе и объемы.

svarka.guru

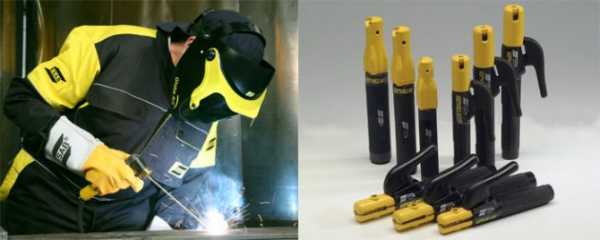

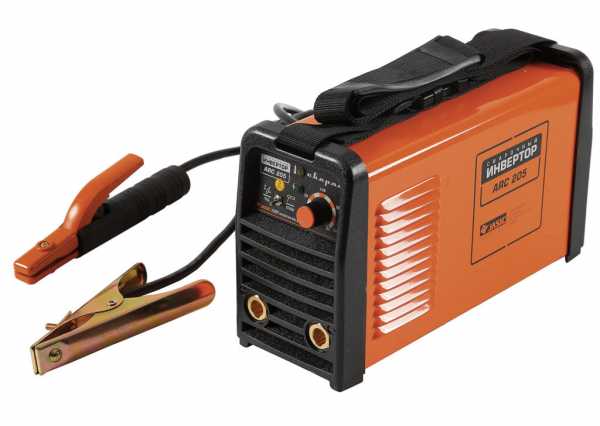

Держак для сварочного аппарата Ресанта, Esab: выбор, характеристики

За все время существования сварочных аппаратов они неоднократно усовершенствовались и меняли свою конструкцию, внешний вид, и особенности работы. Это же касается и аксессуаров, которые для них предназначены. Держак для сварочного аппарата обладает достаточно простой функцией и даже несмотря на это он часто меняет свой внешний вид и принцип зажима, так как здесь, прежде всего, ценится удобство использования и надежность крепления.

Сейчас используются как старые варианты вилочного типа, так и новые в виде зажимов. Все это создает ситуацию, благодаря которой каждый сварщик может подобрать такой держатель электродов для сварочного аппарата, какой ему больше нравится. Их особенность состоит в том, что они легко заменяются и всегда можно переставить держатель с одного места на другое.

Держак для сварочных электродов

Держатель для сварочного аппарата предназначен для закрепления в нем электрода. Он подключается непосредственно к одному из выводов на устройстве. Это токоведущая часть с открытым контактом. Сама закрепляющая часть является этим самым контактом, который подает ток на электрод. Таким образом, не исключены оплавления, попадания расплавленных капель металла, а также приваривание электрода к держателю. Благодаря легкой заменимости, всегда можно купить новый аксессуар, а также более подходящую и удобную модель с удлиненным кабелем и так далее.

Разновидности держаков для сварочного аппарата

Существует несколько разновидностей держателей, представленных в трех основных типах. Их выпускают практически все производители сварочного оборудования, причем каждый со своими модификациями. Но особенности типа, их преимущества и недостатки сохраняются почти во всех моделях. Устаревшие типы могут не производиться современными компаниями. Но их по-прежнему можно встретит на практике. Среди основных разновидностей можно встретить:

Прищепка – выделяют автоматизированную и ручную разновидности;
Цанга – стандартный по современным меркам держатель, который нередко идет в комплекте с аппаратами;

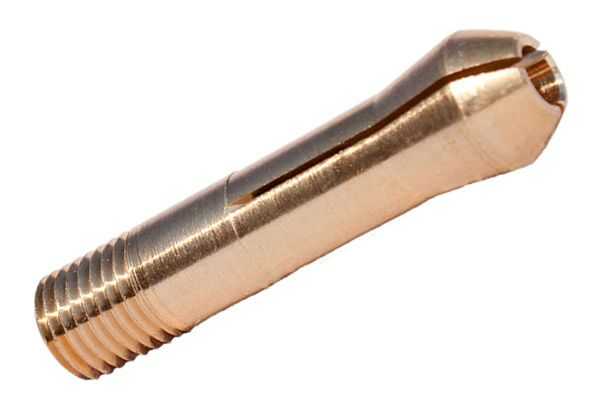

Цанга для зажима электродов

Вилка-трезубец — один из самых старых вариантов, который представлен в виде ручной и автоматизированной разновидности.

Недостаток использования вилки состоит в том, что если электрод залип, то его нельзя также быстро обесточить, как в других моделях. Здесь требуется изламывать его, пока не прервется контакт. Также здесь сложнее устанавливать расходные материалы. Чем больше вилка, тем у нее больше остается огарков. В качестве преимущества стоит отметить низкую стоимость вилки-трезубца.

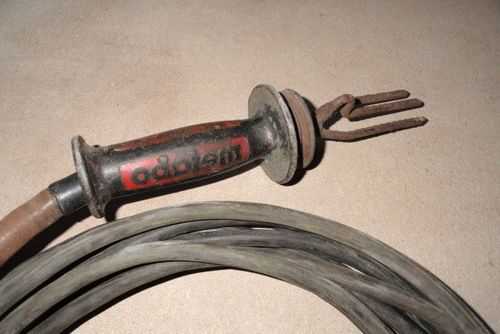

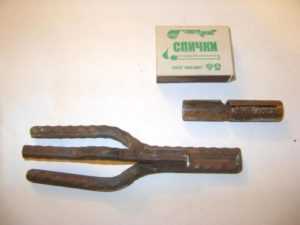

Держак для электродов в виде вилки

Особенности конструкции и принцип действия

Конструкция большинства изделий предельно проста. Вилочный держатель представляет собой три жестких контакта, которые выполнены в виде штырей трезубца. Они располагаются так, что если сквозь них просунуть электрод, то он будет достаточно надежно держаться во время сварки. Это зубцы подведены к токоведущему кабелю, который напрямую связан с выводом сварочного аппарата. Данная модель имеет только ручку и не какого-либо защитного корпуса, так что порой использование ее является не сильно безопасным.

В других типах используется тот же принцип действия, но в качестве зажимов используются два контакта, которые постоянно прижимаются друг к другу. Сварочные электроды подводятся к ним, когда держатель разведен специальной ручкой. Затем ручка отпускается и изделие зажимает стержень. Таким образом, если электрод залипнет, то его моментально можно обесточит, нажав на соответствующий рычаг развода контактов. Щипцы для зажима выполнены в защищенном корпусе, который оберегает от ожогов, попадания металла и прочих негативных моментов.

Схематический вид держателей для сварочного аппарата

Технические характеристики

Характеристики большинства изделий совпадают с требованиями сварщиков и вполне подходят для большинства видов работ. Помимо универсальных изделий встречаются также более узкоспециализированные, которые имеют сильно отличающиеся характеристики. В среднем все они выглядят следующим образом:

Марка	Характеристики
Binzel DE 2400	Произведено — Германия Производитель — Binzel Максимальный диаметр расходных материалов — 8 мм Минимальный диаметр расходных материалов — 4 мм Максимальный ток — 500 А
Binzel De 2200 Abicor	Максимальный диаметр расходных материалов — 4 мм Минимальный диаметр расходных материалов — 2 мм Максимальный ток — 250 А Минимальный ток — 10 А Масса – 0,25 кг
Binzel De 2200	Максимальный диаметр расходных материалов — 4 мм Минимальный диаметр расходных материалов – 1,6 мм Максимальный ток — 250 А Минимальный ток — 10 А Масса – 0,25 кг

Особенности выбора

Не так уж важно, хотите вы купить держак для сварочного аппарата Esab или от другого производителя, главное определиться с типом. Вилки уже признаны устаревшими и нормально пользоваться ими могут только опытные мастера. Несмотря на свою дешевизну, это преимущество не перевешивает их недостатков. Лучше выбирать держатели в виде прищепок, которые сделают работу проще, быстрее и безопаснее.

В плане характеристик нужно обращать внимание на минимальный и максимальный размер электродов, а также на максимальный ток, с которым он может справиться. Большинство сварочных инверторов для дома обладают такими характеристиками, для которых подходит большая часть держателей.

«Важно!
Перед покупкой стоит убедиться, насколько хорошо инструмент закрепляет электрод, чтобы не купить бракованное изделие.»

Держак для сварочного аппарата своими руками

Держатель можно изготовит и самостоятельно, при наличии медной проволоки. Данный материал выбирается из-за его высокой температуры плавления. Изготовление происходит по следующим этапам.

Берется медный провод, на который наматывается мягкая проволока;
Чтобы уплотнить провод, его обстукивают молотком, чтобы максимально расплющить и он прижался к проволоке;
Из отдельный прутьев формируется трезубец, который и будет служить контактом держателя;
Трезубец приваривается к обмотанной части проволоки;
Часть обмотки изолируется, образуя то место держателя, за которое можно спокойно браться.

svarkaipayka.ru

Держак для сварочного аппарата и магнитные держатели для сварки

В ходе развития сварочной промышленности модифицировались не только основные инструменты для сварки, но и начали появляться вспомогательные приборы. Одним из таких приборов стал сварочный держатель электродов — важный вспомогательный инструмент при работе с электродами и высоким напряжением до 500 А.

Данная конструкция предельно проста и понятна в использовании. К задней части подводится кабель, а в щипцах с медной основой зажимается электрод, функция держателя — произвести контакт электрода с проводом. Помимо описанного выше держателя, также существуют и те, при помощи которых детали скрепляются между собой. Называются данные держатели магнитными. В этой статье предлагаем вам рассмотреть виды держателей для сварки, а также как выбрать подходящий держатель и в чём главная функция этого приспособления.

Что такое сварочный держак и как с ним работать

Прежде, чем включить в свою работу держак для сварочного аппарата, нужно хорошо знать все его функции, достоинства и недостатки. Предположим, напряжение в вашем сварочном инверторе около 300А, к тому же, работает он на полной мощности, а держак, который вы используете, рассчитан только на 200А. Тогда задействовать последний в работе будет не самой лучшей идеей: держак просто обгорит. Поэтому, чтобы такого не случилось, внимательнее читайте характеристики прибора перед его покупкой.

Заметим, что условия, в которых приходится работать с держателем электродов, — не самые лучшие. Постоянное нагревание и резкое охлаждение, всё же, напряжение даже в 200А довольно высокое, внешние воздействия окружающей среды: дождь, грязь, снег и т.д.

Поэтому хороший сварочный держатель электродов выполнен из прочных и надежных материалов: губки, что зажимают электрод, — из меди, так как данный металл лучше проводит электричество, нежели алюминий или сталь, внешний корпус защищён толстым слоем пластика, зажим должен быть крупным и, по возможности, литым. Не жалейте денег на хороший держак.

Здесь заметим, что многие сварщики покупают держак для сварочного аппарата с «запасом», то есть работают при напряжении до 200А, а прибор рассчитан на 300А. Конечно же, такой вариант наиболее безопасный, можно не волноваться насчёт перенапряжения, но чем больше порог устойчивости держака, тем последний крупнее, массивнее, а значит — и тяжелее. Помните, что при работе в неудобных условиях лучше купить держак с подходящим для работы амперажем.

Как уже описывалось выше, функция держателя предельно проста, к задней части подводится кабель с определённым напряжением (высчитывается в амперах), при помощи отвёртки откручивается основание, к которому и присоединяется кабель, а в щипцах зажимается электрод. Далее ток проводится по кабелю, через держатель и к электроду.

Заметим, что у многих держателей, изоляция (пластиковое покрытие) держится на шурупах, то есть при возможности вы сможете заменить старую пластмассу на новую, тем самым избежав лишнего беспокойства и, на худой конец, повреждений. Лучше следите за состоянием своих приборов постоянно, если не хотите навредить себе.

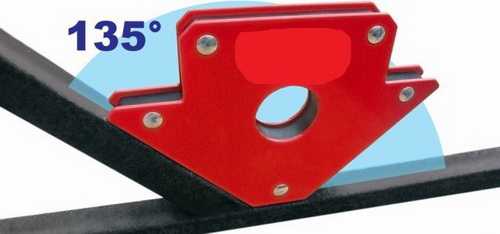

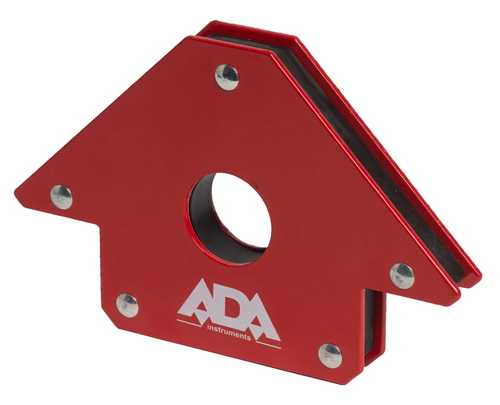

Что такое магнитные держатели?

Магнитные держатели для сварки — ещё одно отличное вспомогательное изобретение, при помощи которого металлическая заготовка удерживается в нужном положении мощными магнитами. Большая модель, как правило, выдерживает до 40 кг, а малая — до 20 кг.

Данный прибор способен зафиксировать скрепляемые детали под нужным углом: 45, 90, 135 градусов, что довольно удобно, особенно, когда детали тяжёлые или же, нужно создать предельно точную конструкцию, предположим, калитку. Благодаря данному инструменту, можно скрепить несколько деталей и создать видимость готовой конструкции, так вы огораживаете себя от лишней работы и всегда можете что-то изменить.

Здесь заметим, что при возможности лучше не сваривать изделие совсем близко к магниту. Опять же, магнитные держатели для сварки имеют свой предел выдержки массы, как говорилось выше. Не стоит покупать слишком слабый держатель или, наоборот, слишком мощный, если в нём нет нужды. Ведь, чем большую массу выдержит прибор, тем сам он — крупнее и тяжелее, а работать приходится при всевозможных погодных условиях.

Магнитные держатели существуют различных видов, самыми распространёнными являются угольные держатели, которые выполнены на основе треугольника или пятиугольника, они фиксируют угол в 45, 90 или 135 градусов, чаще всего, конечно, держатели нужны для закрепления прямых углов.

Ещё одна интересная функция магнитных держателей — это закрепление балок на определённом расстоянии и высоте от края основной детали, к которой привариваются дополнительные.
