Что делать, если держак стал плохо зажимать электрод

Содержание статьи:

Что делать, если держак стал плохо зажимать электрод

Давно прошли те времена, когда в качестве держателя электродов использовался трезубец — такая себе конструкция из трех кусков тонкой арматуры. Честно говоря, это очень надежный держак, из которого электроды приходилось выбивать молотком.

Сегодня всё проще, красивее и лучше, но больно уж хлипкое оно… На пружинках и с тонкими токопроводящими пластинами, современные электрододержатели часто не выдерживают нагрузок и портятся уже через несколько часов сварки.

Что делать, если держак стал плохо зажимать электрод? Как усилить конструкцию и усовершенствовать, чтобы электрод не болтался во время сварки?

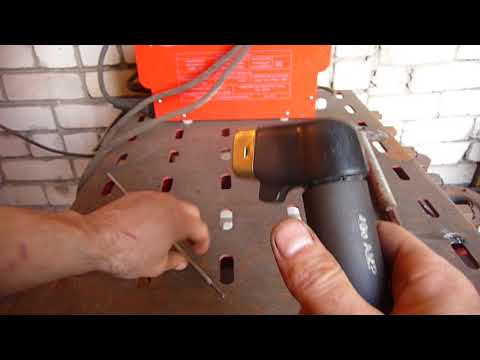

Держак стал плохо зажимать электрод — что делать?

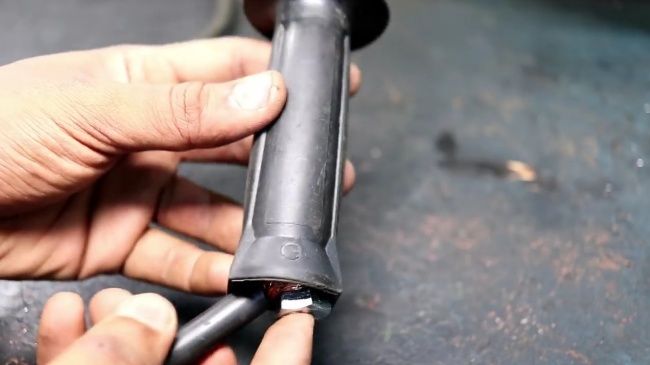

Переделку электрододержателя многие осуществляют сразу же после покупки. Некоторые меняют кабеля на более толстые, а некоторые усиливают прижимную силу электрододержателя заменой пружины или вот такой подкладкой из куска трубы.

Если у вас разболтался держатель и электрод плохо удерживается в нем, вы всегда можете использовать металлическую пластинку в качестве подкладки. Такую пластину можно сделать из небольшого куска латунной трубки или выгнуть самостоятельно, используя для этих целей пассатижи.

В любом случае пластинку лучше сразу же прикрепить к внутренней части электрододержателя, чтобы каждый раз не снимать и не одевать её заново. Во-первых, пластина будет греться, во-вторых, на замену сгоревшего электрода будет уходить достаточно много времени.

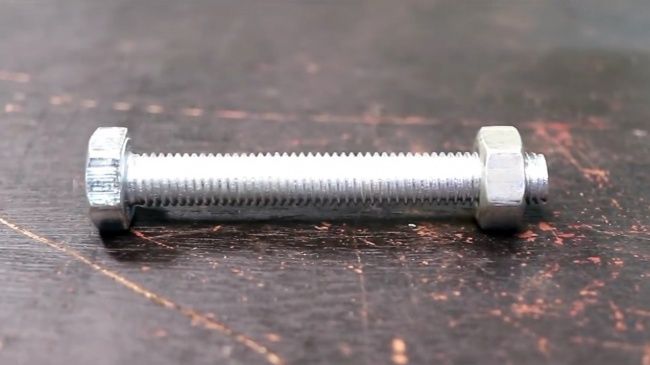

Поэтому не ленимся и сверлим отверстие посередине пластины, а затем и на внутренней стороне держака. Находим длинный болт, несколько шайб и гайку, после чего прихватываем пластину к держаку, и подгоняем её еще раз пассатижами под диаметр используемых электродов.

Такая простая и незамысловатая переделка поможет более плотно удерживать электрод, а также продлит жизнь старенькому электрододержателю. Ну а если возиться с переделкой держака от сварочного аппарата времени нет, то можно присмотреться и к более качественным моделям электрододержателей.

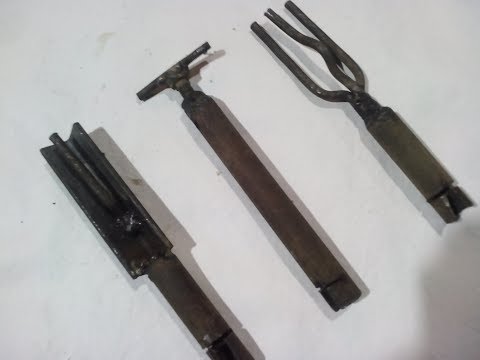

Какие виды электрододержателей бывают

На сегодняшнее время наибольшее распространение получили следующие виды электрододержателей:

• Винтовые;
• Прижимные.

Прижимные электрододержатели наиболее популярные, поскольку они простые и легкие в обращении. На вид — это большая прищепка. Для того чтобы вставить электрод в прижимной держак достаточно с силой надавить на его рукоятки.

При этом со временем прижимные держатели электродов разбалтываются. Решить проблему можно одним из способов, который был описан в данной статье. Что же касается винтовых электрододержателей, то они более надежные в данном плане, но имеют один большой минус.

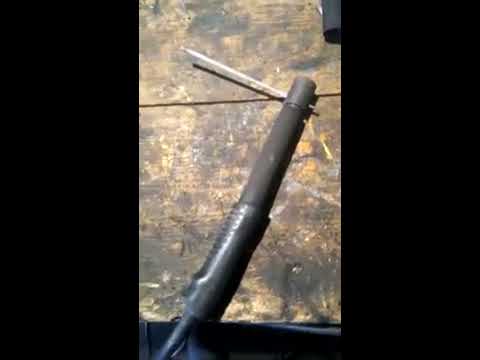

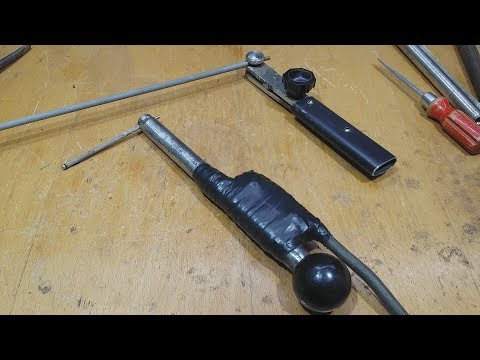

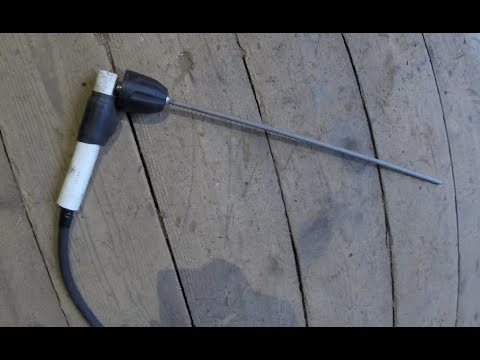

Для того чтобы установить электрод в винтовой держатель, придётся закручивать фиксирующую головку. На это придётся потратить некоторое время, чтобы осуществить откручивание и закручивание электрододержателя.

Если вы хотите выбрать качественный, надежный и долговечный электрододержатель, то примите к сведению следующие правила.

Во-первых, прижимные части электрододержателя должны быть сделаны из латуни.

Во-вторых, корпус держака должен быть максимально удобным и изготовленным из токонепроводящего материла. При креплении электрод должен плотно садиться в держак и надежно удерживаться в нем, даже при сильном постукивании о поверхность металла.

Также следует уделять внимание и таким моментам, как например, под какой диаметр электродов выбирается электрододержатель, а также на какой сварочный ток он рассчитан.

---

Поделиться в соцсетях

как собрать аппарат и осуществить процесс самостоятельно.

Содержание

• 1 Как сделать сварочный аппарат?
  • 1.1 О самом процессе
• 2 О мерах предосторожности

Сварочные аппараты, применяемые для точечной сварки, вполне могут быть изготовлены самостоятельно. С этой точки зрения подобные приборы считаются одними из наиболее простых и удобных. А предлагаемая разновидность сварки очень часто используется, если нужно сделать быстренько ремонт дома.

Именно поэтому мы поговорим подробнее о том, как сделать аппарат, установить электроды для точечной сварки, как выполнять всю процедуру, а также затронем меры предосторожности.

Процесс точечной сварки

Как сделать сварочный аппарат?

Самодельная точечная сварка вполне допустима при необходимости выполнения сварочных работ непосредственно в домашних условиях. Сделать аппарат относительно несложно, довольно простым и доступным будет и ремонт прибора. Примечательно, что даже самодельные аппараты для точечной сварки могут быть весьма разнообразны: так, есть схемы по созданию небольших переносных приборов, а есть и предназначенные для габаритных аппаратов. Но в большинстве случаев применяются переносные, т.е. настольные вариации, причем используются такие приборы в целях сварки цветных, черных металлов. К тому же ремонт таких аппаратов значительно проще.

Для самостоятельного конструирования аппарата точечной сварки очень важно быть осведомленным обо всех необходимых элементах прибора.

Прежде всего, понадобится основа, т.е. ключевая конструктивная деталь. Один из доступных вариантов создания аппарата точечной сварки предполагает, что в качестве основы используется базисный трансформатор. И наилучшим вариантом в таком случае будет трансформатор серийного производства (таким является, к примеру, ОСМ-1) либо трансформатор от микроволновой печи. Действительно, подобный трансформатор (от микроволновки) считается достаточно мощным (если говорить о средней по показателям СВЧ-печи). Впрочем, трансформатор можно и не применять. В таком случае требуется использование инвертора. Но заменить трансформатор можно, если имеются достаточные навыки, а также знания для выбора хорошего инвертора.

Далее необходимо поработать над самим трансформатором. Так, его первичную обмотку можно оставить без изменений (учитывайте при этом, что в ней не должно быть менее двухсот витков). А вот вторичная обмотка подлежит замене на более мощную (иначе вскоре потребуется ремонт аппарата).

Ваша конструкция, может выглядеть, так

Вовсе не обязательно наличие в аппарате точечной сварки регулировки значения величины тока, достаточно лишь ориентироваться в ходе сварки по продолжительности нагрева, а также осуществлять визуальный контроль по окраске.

Держатели электродов можно изготовить с использованием дюралюминиевого прута, диаметр которого составляет 30 мм (это хороший материал, и в ближайшем времени ремонт держателей не потребуется). Что касается самих электродов, то нижний должен быть неподвижным и обязательно изолированным от щечек, а также крепежных болтов. Для изоляции используется клейкая лента, реже – шайбы.

Чтобы закрепить электроды в держателях, допустимо применение двух болтов либо латунных шайб. После этого следует взять какие-либо пружины. Подойдут, например, те, что от раскладушки. Тогда держатели вместе с электродами нужно развести посредством пружины в исходное положение.

Сам аппарат для точечной сварки включается в сеть посредством автоматического выключателя (который при этом рассчитан на ток не меньше, чем 20 А).

Как же управлять собранным аппаратом?

Управление осуществляется посредством магнитного пускателя. Существующие в свободном доступе схемы по созданию прибора точечной сварки предусматривают возможность включения пускателя вследствие нажатия педали.

Очень важно, чтобы трансформатор (корпус), а также его вторичная обмотка были заземлены.

О самом процессе

Технология точечной сварки предполагает наличие сразу нескольких этапов.

Первый из них заключается в том, чтобы сначала совместить в нужном положении соединяемые детали и поместить их между электродами аппарата в прижатом друг к другу состоянии.

Затем соединяемые детали нагреваются и достигают состояния пластичности, при этом совместно подвергаясь дальнейшему пластическому деформированию.

Корпус вашей сварки, может быть, даже из дерева

Для максимально качественной сварки, осуществляемой самостоятельно, очень важно, чтобы скорость перемещения двух электродов сохранялась неизменной, а также чтобы обеспечивалась требуемая величина давления и полностью контактировали соединяемые детали.

Следует учитывать, что при точечной сварке детали, благодаря прохождению тока в качестве кратковременного импульса (длительность такого импульса составляет порядка 0,01-0,1 с), довольно быстро нагреваются.

Отметим, что указанный импульс обеспечивает расплавление металла в зоне непосредственного воздействия электродов и формирование общего для соединяемых деталей жидкого ядра. По окончании импульсивного воздействия детали еще некоторое время удерживаются под давлением для того, чтобы ядро могло остыть и кристаллизоваться.

Обратим теперь внимание на то, что длительность импульса может быть разной. И она определяет необходимые режимы точечной сварки.

От чего же зависит импульсивность?

Учитывать необходимо, во-первых, условия сварки, а во-вторых, мощность аппарата.

Так, при осуществлении точечной сварки таких деталей, которые изготовлены из склонных к закалке видов стали, следует время нагрева увеличить. Это позволит замедлить последующее охлаждение металла. Если же происходит точечная сварка деталей, выполненных из нержавеющих сталей, то нагрев, наоборот, должен быть минимальным по продолжительности. В данном случае это необходимый шаг, поскольку в противном случае нагревание может быть сильным настолько, что повлечет за собой структурные превращения. В конечном итоге, наружные слои металла могут потерять свои антикоррозионные свойства. И тогда ремонт металлического изделия будет не за горами.

Еще нужно понимать, что определенное значение имеет и показатель давления между электродами. Давление должно быть таким, чтобы им обеспечивался надежный контакт соединяемых деталей.

О мерах предосторожности

Все мероприятия, касающиеся техники безопасности при осуществлении точечной сварки, направлены на защиту от поражения электрическим током, от ожогов и различного рода травм.

В этой связи при самостоятельном изготовлении машины для точечной сварки важно уделить должное внимание заземлению. Особую опасность представляет трансформатор (его первичная обмотка). Впрочем, и вторичная обмотка является небезопасной. Касается все это и инвертора, который также должен быть безопасным.

Очень важно, чтобы был обеспечен доступ к любого вида отключающим устройствам (рубильникам, кнопкам и др. ). Пол непосредственно перед аппаратом точечной сварки обязательно должен быть сухим. Необходим также и резиновый коврик. Это касается напольных аппаратов.

Если осуществляется зачистка либо смена электродов, устанавливаются отдельные узлы аппарата, производится его ремонт, то нужно быть предельно осторожным и не допустить возможного перемещения электрода.

К обязательным элементам относится также и спецодежда. Наконец, необходимо обеспечить хорошую проветриваемость помещения.

Как видим, точечная сварка может быть выполнена и своими силами, включая изготовление сварочного аппарата. И нередко небольшой ремонт осуществляется и таким способом. Разумеется, для осуществления сварки нужно иметь достаточные навыки и знания. Важно и соблюдение всех мер предосторожности.

Как выполнять сварку электродом – Полное руководство

Краткое описание

Что такое сварка электродом?

Технически называемая дуговой сваркой защищенным металлом, электродуговая сварка представляет собой процесс электродуговой сварки. Многие предпочитают использовать сленг «Stick Welding», поскольку металл имеет форму палки. Он использует электричество для плавления электродных стержней или стержней, плавя вместе электрод и металлическое соединение. Он также заполнит шов присадочным металлом.

При сварке электродом ток проходит через электрод, покрытый слоем флюса. Электрод защищает сварочную ванну и может обеспечить прочный сварной шов за счет сплавления металлического соединения и электрода. Следует отметить, что расплавленный флюс будет иметь шлак сверху. Сварщикам придется отрезать его или почистить щеткой, чтобы удалить пробку.

Сварка электродами отлично подходит для более толстых металлов, что делает ее идеальной для изготовления конструкционных листов, ремонта тракторов, строительства заводов, крепления сельскохозяйственного оборудования и сварки труб. Вы можете сваривать различные типы металлов, такие как нержавеющая сталь, хром, алюминий и сплавы на основе никеля.

Как работает электродуговая сварка?

При сварке электродом вам необходимо подключить зажим заземления и устройство для захвата электрода к источнику питания. Следуйте за ним, подключив заземляющий зажим к металлу. Теперь вам нужно будет вставить сварочный стержень в электрододержатель. Наконец, вы можете нанести удар по этой области, чтобы сварить ее. Ток, протекающий через землю и держатель электрода, расплавит металлическую деталь и электрод.

Процесс включает передачу электричества от сварочного аппарата к стержню, а затем к дуге для создания высокой температуры в 7000 градусов по Фаренгейту. Это заставляет стержень плавиться и создает покрытие из кислорода, которое может привести к загрязнению. Поскольку он имеет покрытие, он технически известен как дуговая сварка защищенным металлом. Он оставляет экран в виде дуги над металлическим электродом.

Определение того, является ли сварка электродом на переменном или постоянном токе, зависит от типа электрода. Это может быть переменный ток, постоянный ток или оба. Для тяжелых промышленных работ идеальным выбором может стать источник питания постоянного тока. Это помогает обеспечить стабильную и ровную сварочную дугу. Когда вы выбираете DC, у вас также будет возможность выбрать DCEP (положительный электрод постоянного тока) или DCEN (отрицательный электрод постоянного тока).

Блок питания переменного тока незаменим, когда расстояние между рабочей зоной и источником питания велико. На него не влияет падение напряжения в кабеле. Вы должны отметить, что источник питания для дуговой сварки должен иметь постоянное напряжение. AC имеет лучшее сопротивление. Однако сварка во влажных условиях с питанием от сети переменного тока может привести к поражению электрическим током.

• DCEP или DCEN?

В блоке питания постоянного тока один будет помечен знаком «+», а другой — знаком «-». Знак «+» напоминает DCEP, а знак «-» — DCEN. В этих знаках вам придется соединить зажим заземления и держатель палки. Выбирая DCEP, вы выбираете положительный разъем. Напротив, отрицательный разъем — это DCEN.

DCEP работает за счет положительного заряда электрода, а сварочная деталь заряжается отрицательно. По мере того, как электричество переходит от отрицательного к положительному, оно будет перемещаться к электроду от сварочной детали. Это гарантирует, что будет лучшее проникновение и больше тепла.

Когда речь идет о DCEN, электрод будет заряжен отрицательно, тогда как сварочная деталь заряжена положительно. В DCEN ток течет от электрода к сварочному изделию. Здесь будет меньше тепла и меньше проникновение в металл.

Сварка стержнем – один из старейших и простейших способов сварки металлической дугой. Универсальность делает его идеальным для обслуживания и ремонта. Необходимые материалы: защитное оборудование, сварочный аппарат, заземляющий зажим и инструменты для удаления шлака.

Не только для профессионального применения, дуговая сварка защищенным металлом также используется любителями. Вы можете использовать его на различных типах металла, начиная от углеродистой стали и заканчивая высококачественной сталью. Он также отлично подходит для чугуна, ковкого чугуна, меди, никеля и алюминия. Однако он не подходит для цветных металлов.

Преимущества сварки стержнем

Сварка стержнем имеет множество преимуществ. Он предлагает вам следующие преимущества.

• Универсальность: Ручная сварка позволяет сваривать различные материалы.
• Простота использования: процесс сварки электродами очень прост. Даже новички могут научиться этому быстро.
• Портативность. Еще одним важным преимуществом сварки электродом является то, что она не требует дополнительного оборудования, такого как механизм подачи проволоки или газовый баллон. Вы можете носить его удобно и перемещаться.
• Работа на открытом воздухе: вы можете легко выбрать работу на открытом воздухе, так как вам не нужно беспокоиться о ветре.
• Утилизация сварочного дыма: Используя вентилятор, вы можете легко избавиться от сварочного дыма. Однако для других видов сварки это невозможно.
• Доступность: Сварка стержнем доступна по цене.

Недостатки сварки стержнем

Несмотря на множество преимуществ, сварка стержнем имеет некоторые ограничения. Это некоторые из недостатков сварки стержнем.

• По сравнению со сваркой MIG сварка электродами выполняется медленнее.
• Вам придется вооружиться дополнительными навыками удержания электрода на определенном расстоянии во время горения.
• Может снизиться эффективность из-за увеличения времени очистки.
• При сварке электродом образуется много шлака и брызг.
• Качество не будет высоким по сравнению со сваркой TIG.
• Может быть сложно использовать на тонких металлах.

Сварочный аппарат и оборудование для сварки электродами

Являясь самым простым процессом сварки, электродуговая сварка позволяет быстро настроить его. Он состоит из четырех частей: сварочного аппарата, электрододержателя, заземляющего зажима и сварочных электродов.

Цена сварочного оборудования зависит от марки. Вы можете получить любой тип сварочного аппарата, если вы новичок. Однако для профессионального применения вам придется учитывать различные факторы, такие как торговая марка, доступность запасных частей и гарантия.

Важно выбрать сварочное оборудование для стержневой сварки, которое поставляется от популярного бренда. Некоторые устройства позволяют преобразовать его в сварочный аппарат TIG. Для тяжелого промышленного производства вы можете получить тот, который имеет высококлассные характеристики.

Сварочный аппарат мощностью 140 ампер идеально подходит практически для всего. Однако многие путаются с максимальной толщиной металла. Вы можете использовать металлы неограниченной толщины с более чем 130 амперами. Обратите внимание, что большее количество усилителей приведет к меньшему количеству проходов. Для использования с несколькими проходами нужно иметь лучшие навыки.

• Защитное оборудование:

При работе с любым типом машин безопасность является главным соображением. Всегда внимательно читайте информацию и инструкции по технике безопасности, прежде чем приступать к сварке электродом. Вы должны полностью защитить свое тело от вредных ультрафиолетовых лучей и искр, а также от тепла. Лучше всего выбирать одежду с длинными рукавами, обладающую огнезащитными свойствами. Ищите сварочный шлем и защитные очки. Даже работая в помещении, убедитесь, что вы работаете в хорошо проветриваемом помещении.

При сварке электродов будет много шлака. Для завершения работы придется избавиться от шлаков. Лучше всего будет использовать отбойный молоток. Для очистки используйте проволочную щетку с соединением из недрагоценного металла. Для последних штрихов прекрасно подойдет проволочная щетка.

Как выбрать электрод?

Стержневые электроды бывают разных типов, и вам нужно выбрать тот, который соответствует вашему проекту. Это также зависит от типа материала, который вы используете. Для низкоуглеродистой стали отлично подойдет электрод Э60 или Э70. Если вы новичок, вам подойдет электрод 6013. Для выполнения прочных сварных швов можно выбрать 7018.

Некоторые из самых популярных электродов: 6010, 6011, 6013, 7014, 7018 и 7024. В названии электрода буква «Е» обозначает электрод.

Первые две цифры представляют минимальную прочность на растяжение. В этом случае сварка стержнем 6018 означает, что предел прочности при растяжении составляет 60 000 фунтов на квадратный дюйм.

Третья цифра — это позиция, в которой электрон будет использоваться во время сварки. Если на нем стоит цифра «1», то его можно использовать в любом положении. Однако использовать цифру «2» можно только в положении плашмя.

Наконец, четвертая цифра представляет ток для использования электрода и покрытия электрода.

Правильно поняв маркировку, вы сможете выбрать правильный тип электрода. Вы можете сравнить таблицу стержневых электродов, чтобы определить правильный тип проникновения.

Как сделать первый сварной шов?

После того, как вы все настроили, вы теперь перейдете к процессу укладки первого сварочного аппарата. Прежде чем продолжить, необходимо убедиться в правильности настроек. Найдите настройки дуги и убедитесь, что полярность совпадает с электродом. Другими элементами электродуговой сварки являются длина дуги, настройки тока, манипулирование электродом, угол наклона электрода и скорость перемещения.

Поскольку процесс требует определенных навыков, вам придется пройти пробный тест, потренировавшись на металлоломе. Вам нужно будет взять несколько кусков металлического лома и соединить их встык. Это позволит убедиться, что вы готовы к задаче.

Для обеспечения качественного сварного шва при использовании любого типа металла место сварки должно быть чистым. Вы можете использовать проволочную щетку, чтобы удалить грязь и грязь с места сварки. Если не очистить место сварки, это может привести к включениям, непроварам, пористости или растрескиванию сварного шва.

Кроме того, вы также должны убедиться, что место крепления рабочего зажима чистое. Когда вы закончите со всем, вам нужно будет расположиться так, чтобы вы могли четко видеть сварочную ванну. Всегда держите голову в стороне, и вы должны быть вне сварочного дыма. Вы должны находиться в таком положении, которое позволяет вам манипулировать электродом и иметь лучшую опору.

• Текущая настройка:

Способ настройки тока зависит от типа электрода. Обратите внимание, что это очень важно при работе с правильным типом металла. Установите ток соответствующим образом, независимо от того, является ли он переменным, положительным или отрицательным постоянным током. Положительный постоянный ток обеспечит не менее 10% проникновения. Для более тонких металлов может подойти прямая полярность с отрицательным электродом.

Во многих случаях вы не будете уверены, какую удочку использовать. Советуют смотреть на рабочий диапазон и выставлять силу тока по типу электрода. Опять же, вам придется учитывать положение сварки, так как тепло должно быть на 15% меньше. Когда у вас есть правильные настройки, вы можете настроить сварочный аппарат на 5-10 ампер.

Когда сила тока слишком мала, электрод становится липким, когда вы зажигаете дугу. Если вам случится установить слишком низкую силу тока, дуга сдвинется или будет заикаться. Когда есть светящийся электрод, это означает, что ток слишком большой. Даже при слишком высокой температуре это может привести к подрезанию или чрезмерному разбрызгиванию.

• Запуск дуги:

Когда все будет готово, вам нужно будет запустить дугу. Держите держатель палочки обеими руками. Ваша позиция должна быть такой, чтобы вы четко видели местность. Теперь вам нужно будет приложить кончик электрода к металлу. Когда дуга сформируется, можно слегка приподнять и потянуть ее.

Когда дуга гаснет, это означает, что стержневой электрод поднят слишком высоко. При зажигании дуги будет слышен шипящий звук. Слишком агрессивный звук снизит силу тока. Опять же, если сила тока низкая, электрод будет липким. Высокая сила тока сделает электрод обугленным. Если будет слишком много тепла, будет отрицательный эффект.

• Угол хода:

При сварке электродом важным фактором является угол перемещения. Техника удара слева или перетаскивания предназначена для горизонтального, горизонтального положения или положения над головой. Вам придется держать электрод перпендикулярно от начальной точки к суставу. После этого его необходимо наклонить на 5-15 градусов в походное положение.

Еще одна техника – удар справа или толчок. Это подходит для вертикальной сварки, когда стержень наклонен до 15 градусов. Какую бы технику вы ни выбрали, вы должны настроить свое тело в правильном положении. Это обеспечит вам правильный угол. Сварщики также должны понимать символ сварки для правильной сварки.

• Скорость передвижения:

Даже скорость движения определяет общий результат. Чтобы хорошо поддерживать дугу, вам нужно убедиться, что будет оптимальная скорость движения. Если двигаться слишком медленно, получится широкий и выпуклый бортик. Это также может привести к холодному притиранию и неглубокому проникновению. С другой стороны, слишком быстрое движение может уменьшить проникновение. Быстрое движение также приводит к увенчанной и узкой бусине. Возможен подрез или недолив, когда область находится за пределами сварного шва.

Манипуляции с электродами выполняются с лучшими навыками. Если вы новичок, вы должны попытаться скопировать движения опытных сварщиков. При этом вы сможете создать свой собственный стиль. Это поможет обеспечить лучшие методы и будут лучшие результаты.

Вы можете использовать технику сварки круговыми движениями, создавая более широкие поля, или перемещая ее назад и вперед. Большинство сварщиков предпочитают прямой валик. Вы никогда не должны выбирать ткацкое движение, если материал имеет толщину 0,25 дюйма. Чтобы сделать более широкую бусину на толстом материале, вам нужно манипулировать ею из стороны в сторону.

Заключение

Сварка электродом является популярной формой дуговой сварки в среде защитного металла. Он имеет множество преимуществ благодаря своей универсальности. Вы можете сваривать стержни из никеля, нержавеющей стали или алюминия. Существуют различные типы электродов, которые вам придется выбирать в зависимости от типа применения и металлов. Тем не менее, у него есть ограничения, так как вы должны быть хорошо обучены. Без навыков это может быть опасно.

Опасно ли прикасаться к электроду во время сварки электродом?

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Сталкивались ли вы с проблемой во время сварки электродом, когда вы просто не можете удержать электрод от дрожания? Возможно, у вас возникло искушение зафиксировать стержень другой рукой, но действительно ли прикосновение к электроду во время сварки безопасно?

Как правило, считается небезопасным прикасаться к электроду во время его использования. Хотя в некоторых случаях сварщик может чувствовать, что ему нужно держать электрод, всегда следует избегать контакта, особенно с голой кожей или влажной одеждой.

При сварке электродом бывают моменты, когда вам нужно обращаться с электродом. Ниже мы подробно рассмотрим, когда безопасно прикасаться к электроду сварщика и насколько опасным может быть прикосновение к электроду.

Когда безопасно прикасаться к электроду сварщика?

Безопаснее всего прикасаться к электроду сварочного аппарата, когда аппарат выключен.

Стержневой электрод «электрически горячий», когда включен сварочный аппарат, так же как и винты и металлические губки электрододержателя. Это относится не только к работе сварочного аппарата. Всякий раз, когда машина на , к электроду нельзя прикасаться голой кожей или мокрой одеждой.

Напряжение на электроде действительно максимальное, когда аппарат включен, а сварка не ведется. Это называется напряжением холостого хода (OCV), и его целью является инициирование дуги при сварке.

Во избежание поражения электрическим током при замене электрода лучше всего выключить машину, а затем заземлить электрод на несколько секунд, прежде чем прикасаться к стержню. Когда вы закончите, просто снова включите машину, и все готово.

Можно ли получить удар током от электрода во время сварки электродом?

Хотя легкие удары током случаются редко (а смертельные удары током случаются еще реже), во время сварки можно получить удар током.

При сварке используется контролируемая электрическая цепь для создания тепла и разрушения металла или проволоки, с которой вы работаете. Электричество — это мощный источник энергии, который течет по пути наименьшего сопротивления. Хотя он скорее пройдет через стержень в вашу работу и обратно через заземляющий кабель, бывают обстоятельства, когда вы можете быть единственным проводником и электрической цепью, что может привести к поражению вас электрическим током.

Условия, повышающие вероятность поражения электрическим током

• Вы, ваша одежда или область вокруг вас мокрые. У воды гораздо меньшее сопротивление, чем у вас, что дает ей возможность проводить электричество через вашу одежду. Убедитесь, что ваши перчатки и рабочее место сухие, и избегайте сварки под дождем или снегом.
• Машина не заземлена . Не работайте на машине без безопасного заземления, так как это может привести к серьезному поражению электрическим током.
• Прикосновение к электроду или другим металлическим частям аппарата. Особенно с голой кожей. Это может привести к поражению электрическим током или ожогам.
• Изношенные или поврежденные провода. Ваши провода будут изнашиваться из-за высокой температуры и повторяющихся изгибов, растяжений и изгибов. Всегда проверяйте провода перед началом сварки.
• Не стойте на металле. Обязательно встаньте на кусок фанеры или резиновый коврик.

Что делать в условиях опасности поражения электрическим током

В какой-то момент вы, вероятно, столкнетесь с влажными или влажными условиями, которые вы не можете контролировать. Если вы обнаружите, что сварка должна выполняться в опасных для электрического тока условиях, важно принять меры предосторожности, чтобы избежать поражения электрическим током.

Наличие надлежащего защитного снаряжения поможет защитить вас и предотвратить возможные повреждения от ударов.

• Одежда – Убедитесь, что одежда чистая и сухая, и избегайте коротких рукавов.
• Перчатки – Избегайте использования перчаток с отверстиями или разрывами и убедитесь, что они мокрые от пота или внешних источников воды.
• Сапоги – Это защитит ваши ступни и лодыжки от возможных ударов, ожогов и порезов.
• Защита глаз – Повреждения глаз составляют около 25% всех травм при сварке. Не забудьте надеть соответствующую защиту, чтобы не повредить глаза.
• Изоляция – Держите сухую изоляцию между вами, проектом и землей

Важно отметить, что на самом деле не существует условий, при которых сварка на открытом воздухе под дождем безопасна или приемлема. Если вы находитесь в середине проекта, когда идет дождь, немедленно выключите все оборудование и уберите машину из-под дождя.

При каком напряжении можно получить травму от удара током?

Несмотря на то, что поступали сообщения о травмах в результате поражения электрическим током напряжением всего 42 вольта, как правило, поражение электрическим током низкого напряжения происходит при токе напряжением до 500 вольт. Тем не менее, крошечные изменения в силе тока могут изменить серьезность, делая ток в 100 вольт столь же смертельным, как и ток в 1000 вольт.

Какие напряжения и силы тока используются в процессе сварки электродами?

Величина напряжения в аппарате зависит от процесса сварки и типа сварных швов и зависит от того, сколько ампер вы подаете.

При сварке ток большой, а напряжение низкое, так как сильный ток производит больше тепла, необходимого для расплавления металла. Большинство сварочных работ выполняется при силе тока менее 200 ампер, но иногда может превышать 300.

Влияние силы тока на тело

Различные уровни силы тока по-разному влияют на организм. Контакт с десятью миллиамперами (мА) приведет к незначительному поражению электрическим током или его отсутствию, в то время как 200 мА могут вызвать серьезные ожоги, фибрилляцию желудочков и повреждение органов.

Чтобы дать вам пример того, насколько опасным может быть прикосновение к электроду, стандартная бытовая цепь имеет ток от 15 до 20 ампер или от 15 000 до 20 000 мА. Обычно через электрод проходит около 200 000 миллиампер, когда машина включена, поэтому при сварке обязательно соблюдайте надлежащие меры предосторожности.

Электрод при сварке электродом положительный или отрицательный?

При сварке электродом чаще всего используется постоянный ток (DC), поскольку он течет только в одном направлении, создавая плавную и более стабильную дугу. Электрический ток, который создается при включении сварочного аппарата, имеет положительный и отрицательный полюс. Это свойство называется полярностью. Говоря о полярности электрода, «прямая» полярность используется для отрицательных сварочных токов, а «обратная» полярность используется для положительных токов.

Сварочные токи обратной полярности обеспечивают более глубокое проплавление, тогда как прямая полярность обеспечивает более быстрое плавление и более высокую скорость наплавки.

Переменный ток (AC) или постоянный ток (DC) более опасен?

Как правило, переменный ток более опасен, чем постоянный, из-за его высокой электрической частоты и среднеквадратичного значения. Переменный ток также может влиять на частоту сердечных сокращений, повышая риск сердечного приступа.

Что происходит, когда вас ударяет током?

Около пяти процентов госпитализаций в ожоговые отделения в США связаны с поражением электрическим током. Поражение электрическим током происходит при прохождении электрического тока через тело. Это может привести к ожогам как внутренних, так и внешних тканей, а также повреждению органов и остановке сердца.

Какой фактор влияет на серьезность травмы от поражения электрическим током?

• Тип тока – переменный ток (AC) или постоянный ток (DC)
• Интенсивность тока
• Сопротивление току
• Продолжительность воздействия
• Область тела, на которую попадает ток

В чем разница между первичным и вторичным электрическим током?

При сварке можно получить удары двух разных классов: первичные и вторичные. Первичный удар происходит, когда вы касаетесь горячего компонента внутреннего сварочного аппарата, одновременно касаясь другого заземленного металла. Вторичный удар возникает при прикосновении к части сварочного контура.

Вторичный разряд является наиболее распространенным, и это тип разряда, который вы получаете, когда прикасаетесь к электроду. Чтобы получить удар, вы должны одновременно касаться обеих сторон сварочного контура, например, электрода и изделия.

Симптомы электрического шока, чтобы посмотреть на

• ожоги
• Одыдость дыхания
• боль в груди
• боль в животе
• Смешание
• Неемение

6 4 Как вы защитите себя.

Чтобы защитить себя от поражения электрическим током, первое, что вам нужно сделать, это убедиться, что работа заземлена. Все, что вы свариваете, должно быть заземлено, иначе пострадает все остальное.

Вы также захотите оградить свое тело от работы и земли. Не кладите руки, тело или ноги на свариваемый металл и не становитесь во время работы на сухую фанеру или резиновые коврики.

Носите надлежащую защитную одежду, такую ​​как термостойкая куртка с длинными рукавами, джинсовые брюки без манжет, ботинки со стальным носком и резиновой подошвой, утепленные перчатки, защитную маску или сварочный шлем.

Что делать, если вы получили удар током во время сварки электродом?

Хотя это и не всегда так, травмы, вызванные поражением электрическим током, могут быть серьезными, и серьезность может быть не очевидна сразу.

Если вас ударит током, первое, что вам нужно сделать, это немедленно отключить питание машины. Тогда в ваших интересах связаться с бригадой скорой медицинской помощи. Поражение электрическим током может вызвать ожоги кожи, а может и вовсе не быть видимых следов. Несмотря на это, электрический ток, проходящий через тело, может вызвать внутренние повреждения.

Медицинский персонал поможет вам оказать необходимую первую помощь, которая может включать промывание ожогов, перевязку и лечение шока.

Что делать, если кто-то получил удар током от электрода

Если кто-то рядом с вами получил удар током, Центр контроля и профилактики заболеваний (CDC) предлагает следующие действия:

• Не прикасайтесь к электроду. человек. Они все еще могут контактировать с источником, что может привести к прохождению тока через вас.
• Позвоните по номеру 911 и запросите медицинскую помощь.
• Отключите источник электричества, если это возможно.
• После того, как человек освободится от источника электричества, проверьте его дыхание и пульс. Если какой-либо из них остановлен, немедленно выполните СЛР.
• Если у человека проявляются признаки шока, такие как бледность кожи или обморок, уложите его так, чтобы голова была немного ниже тела, а ноги приподняты.
• Не прикасайтесь к ожогам, волдырям или одежде.

Методы сварки электродом для более устойчивой руки

Если вы чувствуете, что ваш стержень слишком сильно трясется во время сварки, у вас может возникнуть соблазн схватиться за электрод. Некоторые сварщики фиксируют наконечник, кладя два пальца в перчатках на середину стержня, особенно в начале использования нового стержня.

Вместо того, чтобы класть руку на сам электрод, попробуйте использовать вторую руку в качестве опоры для той, которая держит сварочный аппарат. Это даст вам немного больше точности и поможет держать удочку под нужным углом.

Вот видео одной из техник подпирания, чтобы опробовать более устойчивый хват.

Позвольте мне помочь вам улучшить вашу сварку!

Подпишитесь на мой еженедельный информационный бюллетень и получайте полезные советы, инструменты и теоретические сведения о сварке и соединении.

Меры безопасности при сварке электродом

Лучший способ предотвратить поражение электрическим током при сварке электродом — это следовать стандартным процедурам безопасности. Вот некоторые из наиболее важных основных правил безопасности, которым необходимо следовать:

• Работайте со сварочным аппаратом в хорошо проветриваемом помещении.
• Не ставьте сварочный аппарат на землю. Вместо этого установите его на кусок фанеры
• Держите руки, волосы и одежду подальше от движущихся частей
• Всегда останавливайте двигатель перед выполнением любого обслуживания.
• Защитите все тело огнеупорной одеждой
• Всегда носите защитные очки
• Держите под рукой хорошо укомплектованную аптечку
• Убедитесь, что сварочный аппарат правильно установлен и заземлен

Аптечка для электродуговой сварки

На вашем участке сварки всегда должна быть хорошо укомплектованная аптечка на случай травмы. Вы также должны держать поблизости противопожарное одеяло и огнетушитель на случай пожара или ожогов.

Также рекомендуется иметь кого-то, кроме вас, обученного оказанию первой помощи для лечения любых незначительных травм или оказания помощи в случае более серьезной травмы.

Заключительные мысли

Основной вывод здесь заключается в том, что хотя вы МОЖЕТЕ прикасаться к электроду во время сварки электродом, это не рекомендуется с точки зрения здоровья и безопасности. Если у вас возникли проблемы с удержанием стержня от сотрясения во время сварки, попробуйте различные методы удержания, которые обеспечат вам более надежный захват.

Всегда убедитесь, что вы носите надлежащую одежду и следуете основным протоколам безопасности, чтобы обезопасить себя.

Источники:

https://www.shopfloortalk.com/forums/showthread.php?t=3585

https://weldtalk.hobartwelders.com/forum/weld-talk-topic-archive/welding-projects /4412-безопасно ли держать электрод

https://bbs.
