Диаметр и шаг резьбы: Таблица с шагом резьбы для метрического крепежа

alexxlab | 09.03.2023 | 0 | Разное

Содержание

Шаг резьбы с учетом делительного диаметра внешней резьбы Калькулятор

✖Большой диаметр наружной резьбы — это диаметр воображаемого коаксиального цилиндра, который только касается гребня внешней резьбы.ⓘ Большой диаметр внешней резьбы [d]

створаАнгстремарпанастрономическая единицаАттометрAU длиныЯчменное зерноМиллиардный светБор РадиусКабель (международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Кубит (Длинный)Cubit (Великобритания)ДекаметрДециметрЗемля Расстояние от ЛуныЗемля Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Статут)Световой годСсылкаМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрМорская лига (международная)Морская лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаТочкаполюскварталРидРид (длинный)прутРоман Actusканатныйрусский АрчинSpan (ткань)Солнечный радиусТераметрТвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр

+10%

-10%

✖Шаговый диаметр наружной резьбы — это простой эффективный диаметр наружной винтовой резьбы, находящийся примерно посередине между большим и меньшим диаметрами. ⓘ Делительный диаметр внешней резьбы [d_p]

+10%

-10%

✖Шаг резьбы — это расстояние между двумя соседними витками резьбы на винте, болте или гайке. ⓘ Шаг резьбы с учетом делительного диаметра внешней резьбы [p]

⎘ копия

👎

Формула

сбросить

👍

Шаг резьбы с учетом делительного диаметра внешней резьбы Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Большой диаметр внешней резьбы: 29.8 Миллиметр –> 0.0298 метр (Проверьте преобразование здесь)
Делительный диаметр внешней резьбы: 27.2 Миллиметр –> 0.0272 метр (Проверьте преобразование здесь)

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.004 метр –>4 Миллиметр (Проверьте преобразование здесь)

< 8 Подача Калькуляторы

Шаг резьбы с учетом делительного диаметра внешней резьбы формула

Шаг резьбы = (Большой диаметр внешней резьбы-Делительный диаметр внешней резьбы)/0.650
p = (d-d_p)/0.650

Что такое застежка?

Застежка или застежка – это аппаратное устройство, которое механически соединяет или скрепляет два или более объекта вместе.

Как правило, крепежные детали используются для создания непостоянных швов; то есть соединения, которые можно снимать или демонтировать без повреждения соединяемых компонентов.

Copied!

Гайки шестигранні, діаметр різьби (М52, М56, М64, М72, М76, М80, М90, М100, М110, М125, М140, М150)

Шестигранні болти, як найбільш поширені, виконуються відповідно з багатьма стандартами. Однак кріплення, що має збільшені типорозміри (діаметр від М52 до М150 і довжина від 150 до 500 мм) регламентується одним – це ГОСТ 10602-94.

Болти з шестигранною голоівкою можуть вироблятися з повною або частковою різьбою, крок різьби дрібний або великий. Все кріплення виготовляється з якісних сталей. В залежності від умов, в яких буде відбуватися експлуатація з’єднання, Ви можете придбати болти без покриття, а також оцинковані.

Нанесення захисного цинкового шару значно збільшує термін роботи кріплення, так як надійно захищає його від дрібних пошкоджень і негативного впливу вологи (корозії).

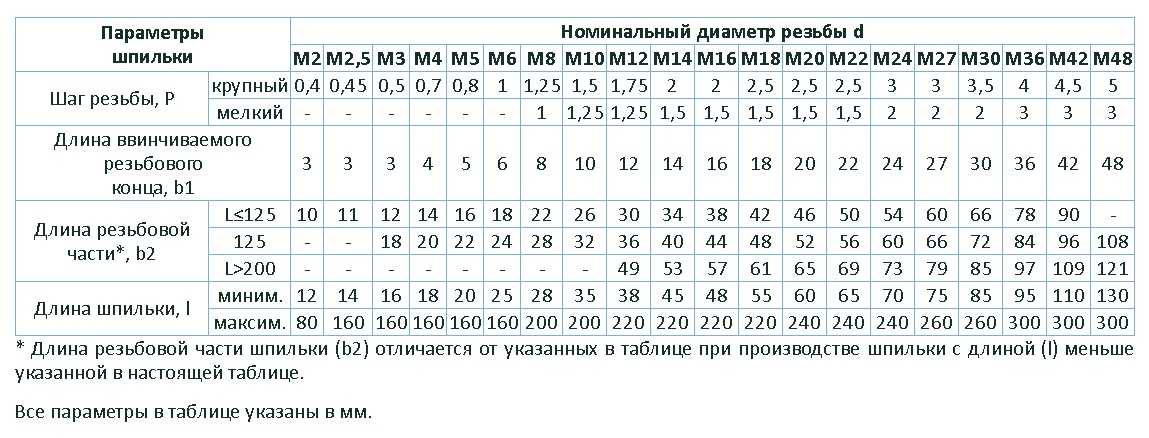

Діаметр різьби	Крок різьби		Довжина болта
Діаметр різьби	стандартний	дрібний	Довжина болта
М52	5	3	150-300
М56	5.5	4	150-300
М64	6	4	180-360
М72	6	4	200-360
М76	6	4	210-400
М80	6	4	220-400
М90	6	4	250-450
М100	6	4	280-450
М110	6	4	300-500
М125	6	4	340-500
М140	6	4	380-500
М150	6	4	420-500

Наше підприємство за задоволенням забезпечить вас всім необхідним кріпленням, як відповідним нормам і стандартам, так і відмінним від них (за кресленням). Асортимент включає не тільки болти, але і гайки, штифти, шайби, гвинти різних класів міцності і типорозмірів. Купити якісне кріплення просто – зателефонуйте нашим менеджерам та зробіть замовлення. Товар доставляється зручною вам службою доставки в будь-який регіон країни.

Характеристики

Інформація для замовлення

Что такое делительный диаметр?

Метчики, плашки, болты и другие детали со спиральной резьбой определяются рядом параметров измерения. Некоторые типичные размеры резьбы включают шаг, глубину, угол, а также большой и меньший диаметры. Среди этих размеров диаметр шага считается одним из самых важных.

Делительный диаметр (также известный как эффективный диаметр) используется для определения того, можно ли успешно соединить две детали с резьбой. Правильно сопрягаемые детали будут демонстрировать одинаковое расстояние между боковыми сторонами резьбы при контакте. Делительный диаметр относится к ширине цилиндра, поскольку он пересекает среднюю точку большого и малого диаметров, известную как делительная линия.

Делительные диаметры являются важным компонентом при определении совместимости деталей с внутренней и внешней резьбой, например, гаек и болтов, а также используются в качестве важной системы отсчета для других измерений резьбы.

Как измеряются делительные диаметры?

Делительные диаметры являются высокочувствительными измерениями и поэтому определяются с помощью специальных измерительных инструментов. Существует несколько методов количественной оценки этого измерения; однако специальные микрометрические винтовые калибры, метод измерения с тремя проводами и оптические компараторы являются тремя наиболее распространенными методами измерения диаметра шага в различных объектах с резьбой.

Специальные микрометрические винтовые калибры

Специализированный микрометрический калибр-винтомер, также часто называемый шагомером или резьбонарезом, разработан специально для измерения диаметров режущих и резьбовых инструментов, а также резьбовых деталей.

Самый распространенный тип резьбового микрофона состоит из V-образной наковальни и конусообразного наконечника шпинделя. Храповик микрометра поворачивают до тех пор, пока шпиндель не соприкоснется с боковыми сторонами резьбы, что обеспечивает требуемое показание. Некоторые резьбовые микрофоны также имеют центральную канавку в V-образной наковальне для измерения диаметра шага по методу одиночной проволоки.

Трехпроводной метод

Трехпроволочный метод используется для измерения делительного диаметра с использованием обычных микрометрических винтовых калибров с плоской пяткой. Этот процесс включает размещение трех проволок (одна проволока с одной стороны резьбы, а две другие проволоки с противоположной стороны) известного диаметра в пределах шага резьбы. Калибр проволоки выбирают таким образом, чтобы проволоки соприкасались с линией шага, но при этом выходили за пределы внешнего диаметра резьбы. Затем с помощью обычного микрометра измеряют расстояние между проводами на противоположных сторонах. Затем это значение может быть введено в предписанные формулы для получения делительного диаметра.

Оптические компараторы

Оптические компараторы используют свет и принцип оптики для проверки различных деталей и компонентов. На экране отображается увеличенный силуэт объекта с резьбой, а специальное программное обеспечение для измерения резьбы используется для анализа изображения и создания различных отчетов об измерениях. Оптические компараторы — самый точный метод, но и самый дорогой.

Узнать больше

C.J. Winter — ведущий поставщик резьбонакатных приспособлений, штампов для резьбовых станков и оснастки. Наша команда инженеров обладает широким спектром отраслевых знаний и непревзойденным обслуживанием клиентов. Если у вас есть вопросы об ограничениях количества потоков для вашего оборудования, мы будем рады помочь.

Расчет среднего диаметра, несмотря на относительно простую концепцию, требует специальных инструментов и соответствующих методов для точного измерения. Используйте наш калькулятор шага и диаметра заготовки , чтобы мгновенно рассчитать диаметр шага без сложной математики и оборудования.

Либ работала в Brinkman International Group, Inc. последние 30 лет. В настоящее время Либ является директором по глобальным продажам и занимала различные должности в области проектирования, эксплуатации, продаж и управления продуктами в компании CJWinter и ее производственных подразделениях. Либ является членом и входил в состав управляющих советов Общества автомобильных инженеров, Американского общества инженеров-механиков и Ассоциации прецизионных машиностроительных изделий.

Темы: делительный диаметр

Определение наилучшего диаметра шага и класса резьбы для вашего применения — Omnia MFG

Ресурсы:

Датчики проходной/непроходной резьбы

30-е издание: Machinery’s Handbook, Toolbox Edition

Проектирование и производство должны быть тесно связаны друг с другом в практических приложениях; поэтому важно полностью понимать, что такое диаметр шага и как диапазон допусков может диктовать наилучшее соотношение конструкции и технологичности — или, что более очевидно, лучший способ уложиться в бюджет при соблюдении спецификаций. Имперская и метрическая классификации шага резьбы немного различаются.

Диаметр шага

Внутренний и внутренний диаметры резьбы винта и гайки (или других резьбовых крепежных изделий) стандартизированы, чтобы гарантировать, что крепеж не выйдет из строя, когда материал подвергается пределам прочности на растяжение. Диаметр основной резьбы винта измеряется от самых внешних концов резьбы. Наименьший диаметр винта измеряется от самой внутренней впадины резьбы. У крепежных изделий с внутренней резьбой наибольший и наименьший диаметры противоположны – впадина резьбы является большим диаметром, а вершина резьбы – малым диаметром. Для недоступных измерений используются проходные/непроходные датчики.

Шаг резьбы определяется как расстояние от точки одной резьбы до соответствующей точки следующей резьбы. Его также можно визуализировать как расстояние от вершины до вершины или долины до долины. Однако шаг диаметр представляет собой диаметр воображаемого коаксиального цилиндра, который пересекает точки на поверхности резьбы, где расстояние равно половине шага резьбы.

Класс посадки

Основной, вспомогательный и средний диаметры стандартизированы, чтобы обеспечить правильное соответствие наружной и внутренней резьбы. Класс посадки определяет диапазон допусков для размера посадки и чистоты поверхности крепежных изделий для дальнейшего контроля зазоров и трения.

Класс посадки определяется по шкале от 1 до 3 (от свободной до плотной) и буквенным кодом A или B (соответственно наружная или внутренняя резьба). Резьбы также часто определяются на основе шага путем классификации того, насколько увеличенный и заниженный диаметр шага отличается от номинального значения (H# и L#, где # кратно 5 десятитысячным дюйма больше или меньше соответственно). Значение H резьбы важно для точного проектирования при включении толщины покрытия в окончательный дизайн.

Резьба, классифицированная с классом посадки 2, обычно относится к аппаратным средствам коммерческого класса и, как ожидается, будет иметь более свободную посадку, соответствующую более широкому диапазону допусков посадки.
