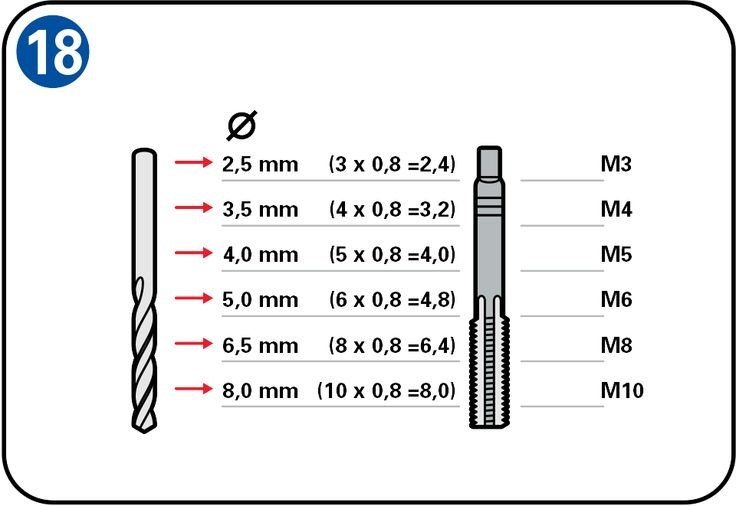

Диаметры отверстий под резьбу (метрическая резьба DIN 13)

Метрическая резьба ISO измеряется в мм и применяется в основном в Европе
размер mm	шаг резьбы mm	диаметр под резьбу mm
M 1	0. 25	0.75
M 1,1	0.25	0.85
M 1,2	0.25	0.95
M 1,4	0.3	1.1
M 1,6	0.35	1.25
M 1,7	0.35	1.3
M 1,8	0.35	1.45
M 2	0.4	1.6
M 2,2	0.45	1.75
M 2,3	0.4	1.9
M 2,5	0.45	2.05
M 2,6	0.45	2.1
M 3	0.5	2.5
M 3,5	0.6	2.9
M 4	0.7	3.3
M 4,5	0.75	3.7
M 5	0.8	4.2
M 6	1	5
M 7	1	6
M 8	1.25	6.8
M 9	1.25	7.8
M 10	1. 5	8.5
M 11	1.5	9.5
M 12	1.75	10.2
M 14	2	12
M 16	2	14
M 18	2.5	15.5
M 20	2.5	17.5
M 22	2.5	19.5
M 24	3	21
M 27	3	24
M 30	3.5	26.5
M 33	3.5	29.5
M 36	4	32
M 39	4	35
M 42	4.5	37.5
M 45	4.5	40.5
M 48	5	43
M 52	5	47
M 56	5.5	51.5
M 60	5.5	54.5
M 64	6	58

Диаметры отверстий под резьбу (метрическая резьба с мелким шагом DIN 13)

Диаметры отверстий под резьбу ( метрическая резьба с мелким шагом DIN 13)
размер mm	шаг резьбы mm	диаметр под резьбу mm
MF 2,5 x 0,35	0. 35	2.15
MF 2,6 x 0,35	0.35	2.15
MF 3 x 0,35	0.35	2.65
MF 3,5 x 0,35	0.35	3.15
MF 4 x 0,35	0.35	3.65
MF 4 x 0,5	0.5	3.5
MF 4,5 x 0,35	0.35	4.15
MF 4,5 x 0,5	0.5	4
MF 5 x 0,5	0.5	4.5
MF 5 x 0,75	0.75	4.25
MF 5,5 x 0,5	0.5	5
MF 5,5 x 0,75	0.75	4.75
MF 6 x 0,5	0.5	5.5
MF 6 x 0,75	0.75	5.25
MF 7 x 0,5	0.5	6.5
MF 7 x 0,75	0.75	6.25
MF 8 x 0,5	0.5	7.5
MF 8 x 0,75	0.75	7.25
MF 8 x 1	1	7
MF 8 x 1,5	1. 5	6.5
MF 9 x 0,5	0.5	8.5
MF 9 x 0,75	0.75	8.25
MF 9 x 1	1	8
MF 10 x 0,5	0.5	9.5
MF 10 x 0,75	0.75	9.25
MF 10 x 1	1	9
MF 10 x 1,25	1.25	8.8
MF 11 x 0,5	0.5	10.5
MF 11 x 0,75	0.75	10.25
MF 11 x 1	1	10
MF 11 x 1,25	1.25	9.75
MF 12 x 0,5	0.5	11.5
MF 12 x 0,75	0.75	11.25
MF 12 x 1	1	11
MF 12 x 1,25	1.25	10.8
MF 12 x 1,5	1.5	10.5
MF 13 x 0,5	0.5	12.5
MF 13 x 0,75	0.75	12.25
MF 13 x 1	1	12
MF 13 x 1,25	1. 25	11.75
MF 13 x 1,5	1.5	11.5
MF 14 x 0,5	0.5	13.5
MF 14 x 0,75	0.75	13.25
MF 14 x 1	1	13
MF 14 x 1,25	1.25	12.8
MF 14 x 1,5	1.5	12.5
MF 15 x 0,5	0.5	14.5
MF 15 x 0,75	0.75	14.25
MF 15 x 1	1	14
MF 15 x 1,25	1.25	13.8
MF 15 x 1,5	1.5	13.5
MF 16 x 0,5	0.5	15.5
MF 16 x 0,75	0.75	15.25
MF 16 x 1	1	15
MF 16 x 1,25	1.25	14.75
MF 16 x 1,5	1.5	14.5
MF 17 x 0,75	0.75	16.25
MF 17 x 1	1	16
MF 17 x 1,5	1. 5	15.5
MF 18 x 0,5	0.5	17.5
MF 18 x 0,75	0.75	17.25
MF 18 x 1	1	17
MF 18 x 1,25	1.25	16.75
MF 18 x 1,5	1.5	16.5
MF 18 x 2	2	16
MF 19 x 1	1	18
MF 19 x 1,5	1.5	17.5
MF 20 x 0,5	0.5	19.5
MF 20 x 0,75	0.75	19.25
MF 20 x 1	1	19
MF 20 x 1,25	1.25	18.75
MF 20 x 1,5	1.5	18.5
MF 20 x 2	2	18
MF 21 x 1	1	20
MF 21 x 1,5	1.5	19.5
MF 22 x 0,5	0.5	21.5
MF 22 x 0,75	0.75	21.25
MF 22 x 1	1	21
MF 22 x 1,25	1. 25	20.75
MF 22 x 1,5	1.5	20.5
MF 22 x 2	2	20
MF 23 x 1	1	22
MF 23 x 1,5	1.5	21.5
MF 24 x 0,5	0.5	23.5
MF 24 x 0,75	0.75	23.25
MF 24 x 1	1	23
MF 24 x 1,25	1.25	22.75
MF 24 x 1,5	1.5	22.5
MF 24 x 2	2	22
MF 25 x 1	1	24
MF 25 x 1,5	1.5	23.5
MF 25 x 2	2	23
MF 26 x 1	1	25
MF 26 x 1,25	1.25	24.75
MF 26 x 1,5	1.5	24.5
MF 26 x 2	2	24
MF 27 x 1	1	26
MF 27 x 1,5	1. 5	25.5
MF 27 x 2	2	25
MF 28 x 1	1	27
MF 28 x 1,5	1.5	26.5
MF 28 x 2	2	26
MF 30 x 1	1	29
MF 30 x 1,5	1.5	28.5
MF 30 x 2	2	28
MF 30 x 3	3	27
MF 32 x 1	1	31
MF 32 x 1,5	1.5	30.5
MF 32 x 2	2	30
MF 32 x 3	3	29
MF 33 x 1	1	32
MF 33 x 1,5	1.5	31.5
MF 33 x 2	2	31
MF 33 x 3	3	30
MF 34 x 1	1	33
MF 34 x 1,5	1.5	32.5
MF 34 x 2	2	32
MF 34 x 3	3	31
MF 35 x 1	1	34
MF 35 x 1,5	1. 5	33.5
MF 35 x 2	2	33
MF 35 x 3	3	32
MF 36 x 1	1	35
MF 36 x 1,5	1.5	34.5
MF 36 x 2	2	34
MF 36 x 3	3	33
MF 38 x 1	1	37
MF 38 x 1,5	1.5	36.5
MF 38 x 2	2	36
MF 38 x 3	3	35
MF 39 x 1,5	1.5	37.5
MF 39 x 2	2	37
MF 39 x 3	3	36
MF 40 x 1	1	39
MF 40 x 1,5	1.5	38.5
MF 40 x 2	2	38
MF 40 x 3	3	37
MF 42 x 1,5	1.5	40.5
MF 42 x 2	2	40
MF 42 x 3	3	39
MF 42 x 4	4	38
MF 45 x 1	1	44
MF 45 x 1,5	1. 5	43.5
MF 45 x 2	2	43
MF 45 x 3	3	42
MF 45 x 4	4	41
MF 48 x 1	1	47
MF 48 x 1,5	1.5	46.5
MF 48 x 2	2	46
MF 48 x 3	3	45
MF 48 x 4	4	44
MF 50 x 1	1	49
MF 50 x 1,5	1.5	48.5
MF 50 x 2	2	48
MF 50 x 3	3	47
MF 50 x 4	4	46
MF 52 x 1	1	51
MF 52 x 1,5	1.5	50.5
MF 52 x 2	2	50
MF 52 x 3	3	49
MF 52 x 4	4	48
MF 54 x 1,5	1.5	52.5
MF 54 x 2	2	52
MF 54 x 3	3	51
MF 54 x 4	4	50
MF 55 x 1,5	1. 5	53.5
MF 55 x 2	2	53
MF 55 x 3	3	52
MF 55 x 4	4	51
MF 56 x 1,5	1.5	54.5
MF 56 x 2	2	54
MF 56 x 3	3	53
MF 56 x 4	4	52
MF 58 x 1,5	1.5	56.5
MF 58 x 2	2	56
MF 58 x 3	3	55
MF 58 x 4	4	54
MF 60 x 1,5	1.5	58.5
MF 60 x 2	2	58
MF 60 x 3	3	57
MF 60 x 4	4	56
MF 62 x 1,5	1.5	60.5
MF 62 x 2	2	60
MF 62 x 3	3	59
MF 62 x 4	4	58
MF 64 x 1,5	1. 5	62.5
MF 64 x 2	2	62
MF 64 x 3	3	61
MF 64 x 4	4	60

British Standard Pipe (BSP/ G) – трубная цилиндрическая дюймовая резьба Витворта

British Standard Pipe (BSP/ G) – трубная цилиндрическая дюймовая резьба Витворта
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
BSP 1/8	28	8.8
BSP 1/4	19	11.8
BSP 3/8	19	15.3
BSP 1/2	14	19
BSP 5/8	14	21
BSP 3/4	14	24.5
BSP 7/8	14	28.3
BSP 1	11	30.5
BSP 1.1/8	11	35.5
BSP 1.1/4	11	39. 5
BSP 1.3/8	11	42
BSP 1.1/2	11	45
BSP 1.5/8	11	49.6
BSP 1.3/4	11	51
BSP 2	11	57
BSP 2.1/4	11	63.3
BSP 2.1/2	11	72.8
BSP 2.3/4	11	79
BSP 3	11	85.5
BSP 3.1/4	11	91.6
BSP 3.1/2	11	98
BSP 3.3/4	11	104
BSP 4	11	110.7

Unified National Coarse Thread (UNC) – американская национальная дюймовая резьба, основной шаг

Unified National Coarse Thread (UNC) – американская национальная дюймовая резьба, основной шаг.
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
UNC Nr. 1	64	1.5
UNC Nr. 2	56	1.8
UNC Nr. 3	48	2.1
UNC Nr. 4	40	2.3
UNC Nr. 5	40	2.6
UNC Nr. 6	32	2.9
UNC Nr. 8	32	3.5
UNC Nr. 10	24	3.9
UNC Nr. 12	24	4.5
UNC 1/4	20	5.2
UNC 5/16	18	6.6
UNC 3/8	16	8
UNC 7/16	14	9.4
UNC 1/2	13	10.8
UNC 9/16	12	12.3
UNC 5/8	11	13.5
UNC 3/4	10	16.5
UNC 7/8	9	19.5
UNC 1	8	22.3
UNC 1.1/8	7	25
UNC 1. 1/4	7	28.3
UNC 1.3/8	6	30.8
UNC 1.1/2	6	34
UNC 1.5/8	5	37.1
UNC 1.3/4	5	39.5
UNC 1.7/8	4.5	42
UNC 2	4.5	45
UNC 2.1/4	4.5	51.5
UNC 2.1/2	4	57.2
UNC 2.3/4	4	63.25
UNC 3	4	69.85

Unified National Fine Thread (UNF) – американская национальная дюймовая резьба, мелкий шаг. Аналог метрической резьбы с мелким шагом

Unified National Fine Thread (UNF) – американская национальная дюймовая резьба, мелкий шаг. Аналог метрической резьбы с мелким шагом.
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
UNF Nr. 0	80	1.25
UNF Nr. 1	72	1.55
UNF Nr. 2	64	1.85
UNF Nr. 3	56	2.1
UNF Nr. 4	48	2.4
UNF Nr. 5	44	2.7
UNF Nr. 6	40	3
UNF Nr. 8	36	3.5
UNF Nr. 10	32	4.1
UNF Nr. 12	28	4.65
UNF 1/4	28	5.5
UNF 5/16	24	6.9
UNF 3/8	24	8.5
UNF 7/16	20	9.9
UNF 1/2	20	11.5
UNF 9/16	18	13
UNF 5/8	18	14.5
UNF 3/4	16	17.5
UNF 7/8	14	20.5
UNF 1 (14)	14	23.3
UNF 1 (12)	12	23. 3
UNF 1.1/8	12	26.5
UNF 1.1/4	12	29.5
UNF 1.3/8	12	32.5
UNF 1.1/2	12	36

Britisch Standard Whitworth (BSW/ WW) – британская резьба Витворда

Britisch Standard Whitworth (BSW/ WW) – британская резьба Витворда.
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
BSW 1/8	40	2.6
BSW 5/32	32	3.2
BSW 3/16	24	3.8
BSW 1/4	20	5.1
BSW 5/16	18	6.5
BSW 3/8	16	7.9
BSW 7/16	14	9.3
BSW 1/2	12	10.5
BSW 9/16	12	12
BSW 5/8	11	13. 5
BSW 3/4	10	16.5
BSW 7/8	9	19.5
BSW 1	8	22
BSW 1.1/8	7	25
BSW 1.1/4	7	28
BSW 1.3/8	6	30.5
BSW 1.1/2	6	33.5
BSW 1.3/4	5	39
BSW 2	4.5	44.5

British Standard Fine (BSF) британский стандарт мелкая резьба

British Standard Fine (BSF) британский стандарт мелкая резьба.
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
BSF 3/16	32	4
BSF 1/4	26	5.3
BSF 5/16	22	6.8
BSF 3/8	20	8.3
BSF 7/16	18	9. 7
BSF 1/2	16	11.1
BSF 9/16	16	12.7
BSF 5/8	14	14
BSF 11/16	14	15.7
BSF 3/4	12	16.8
BSF 13/16	12	18.5
BSF 7/8	11	19.8
BSF 15/16	11	21.5
BSF 1	10	22.8
BSF 1.1/8	9	25.5
BSF 1.1/4	9	28.6
BSF 1.3/8	8	31.5
BSF 1.1/2	8	34.6
BSF 1.5/8	8	38.1
BSF 1.3/4	7	40.8
BSF 2	7	47.2

NPT- National Pipe Taper – национальная американская трубная резьба (коническая)

NPT- National Pipe Taper – национальная американская трубная резьба (коническая).
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
NPT 1/16	27	6.25
NPT 1/8	27	8.5
NPT 1/4	18	11.1
NPT 3/8	18	14.7
NPT 1/2	14	18
NPT 3/4	14	23.3
NPT 1	11.5	29.3
NPT 1.1/4	11.5	38
NPT 1.1/2	11.5	44.3
NPT 2	11.5	56.3
NPT 2.1/2	8	66.5
NPT 3	8	82.5
NPT 3.1/2	8	95
NPT 4	8	107.7
5″ – 8 NPT	8	3.175
6″ – 8 NPT	8	3.175
8″ – 8 NPT	8	3.175
10″ – 8 NPT	8	3. 175
12″ – 8 NPT	8	3.175

NPTF – National Pipe Taper Fuel – американская коническая трубная резьба

NPTF – National Pipe Taper Fuel – американская коническая трубная резьба.
размер резьбы / дюйм	кол- во витков / дюйм	диаметр отверстия mm
1/16″ – 27 NPTF	27	0.94
1/8″ – 27 NPTF	27	0.94
1/4″ – 18 NPTF	18	1.411
3/8″ – 18 NPTF	18	1.411
1/2″ – 14 NPTF	14	1.814
3/4″ – 14 NPTF	14	1.814
1″ – 11 1/2 NPTF	11.5	2.209
1 1/4″ – 11 1/2 NPTF	11.5	2.209
1 1/2″ – 11 1/2 NPTF	11.5	2.209
2″ – 11 1/2 NPTF	11.5	2.209
2 1/2″ – 8 NPTF	8	3. 175
4″ – 8 NPTF	8	3.175

Tr – Trapezgewinde – трапецеидальная резьба

Tr – Trapezgewinde – трапецеидальная резьба.
размер mm	шаг резьбы mm	диаметр под резьбу mm
Tr 9 x 2	2	6.5
Tr 10 x 2	2	7.5
Tr 11 x 3	3	7.5
Tr 12 x 3	3	8.5
Tr 14 x 3	3	10.5
Tr 16 x 4	4	11.5
Tr 18 x 4	4	13.5
Tr 20 x 4	4	15.5
Tr 22 x 5	5	16.5
Tr 24 x 5	5	17.5
Tr 26 x 5	5	20.5
Tr 28 x 5	5	22.5
Tr 30 x 6	6	23
Tr 32 x 6	6	25
Tr 34 x 6	6	27
Tr 36 x 6	6	29
Tr 38 x 7	7	30
Tr 40 x 7	7	32
Tr 42 x 7	7	34
Tr 44 x 7	7	36
Tr 46 x 8	8	37
Tr 48 x 8	8	39
Tr 50 x 8	8	41
Tr 52 x 8	8	43
Tr 55 x 9	9	45
Tr 60 x 9	9	50
Tr 65 x 10	10	54
Tr 70 x 10	10	59
Tr 75 x 10	10	64
Tr 80 x 10	10	69
Tr 85 x 12	12	72
Tr 90 x 12	12	77
Tr 95 x 12	12	82
Tr 100 x 12	12	87
Tr 105 x 12	12	92
Tr 110 x 12	12	97
Tr 115 x 14	14	99
Tr 120 x 14	14	104
Tr 125 x 14	14	109
Tr 130 x 14	14	114
Tr 135 x 14	14	119
Tr 140 x 14	14	124
Tr 145 x 14	14	129
Tr 150 x 16	16	132
Tr 155 x 16	16	137
Tr 160 x 16	16	142
Tr 165 x 16	16	147
Tr 170 x 16	16	152
Tr 175 x 16	16	157
Tr 180 x 18	18	160
Tr 185 x 18	18	165
Tr 190 x 18	18	170
Tr 195 x 18	18	175
Tr 200 x 18	18	180
Tr 210 x 20	20	188
Tr 220 x 20	20	198
Tr 230 x 20	20	208
Tr 240 x 22	22	216
Tr 250 x 22	22	226
Tr 260 x 22	22	236
Tr 270 x 24	24	244
Tr 280 x 24	24	254
Tr 290 x 24	24	264
Tr 300 x 24	24	274

Отверстие под резьбу-это отверстие в материале, в которое нарезается внутренняя резьба. Резьбовое отверстие предварительно просверливается спиральным сверлом с диаметром по определенный размер резьбы. Мы рекомендуем вам опустить отверстие под резьбу на диаметр резьбы, по таблице. Отверстия для нарезания внутренней резьбы имеют определенный размер, адаптированный к определенному размеру резьбы. Это означает, что размер диаметра спирального сверла для сверления отверстия определяется размером нарезаемой резьбы.

Ключи темы

1. таблица резьб и сверел под них
2. таблица резьб и отверстий под них
3. таблица резьб и отверстий
4. m16 резьба диаметр отверстия
5. таблица резьбовых отверстий
6. резьба m10x1
7. таблица резьб и отверстий под них трубная
8. таблица метрических резьб и диаметров отверстия
9. резьбовое отверстие м16
10. резьба bsw размеры таблица

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-405318-81’, blockId: ‘R-A-405318-81’ })})”+”ipt>”; cachedBlocksArray[305116] = “window.

yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-405318-79’, blockId: ‘R-A-405318-79’ })})”+”ipt>”; cachedBlocksArray[299048] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-405318-77’, blockId: ‘R-A-405318-77’ })})”+”ipt>”;

Диаметры стержней под метрическую резьбу

Таблица 1. Диаметры стержней при нарезке внешней метрической резьбы

Диаметры		Допуски на диаметр стержня	Диаметры		Допуски на диаметр стержня
резьбы	стержня	Допуски на диаметр стержня	резьбы	стержня	Допуски на диаметр стержня
Резьба с крупным шагом
3	2,94	-0,06	12	11,88	-0,12
3,5	3,42	-0,08	16	15,88	-0,12
4	3,92	-0,08	18	17,88	-0,12
4,5	4,42	-0,08	20	19,86	-0,14
5	4,92	-0,08	22	21,86	-0,14
6	5,92	-0,08	24	23,86	-0,14
7	6,9	-0,1	27	26,86	-0,14
8	7,9	-0,1	30	29,86	-0,14
9	8,9	-0,1	33	32,83	-0,17
10	9,9	-0,1	36	35,83	-0,17
11	10,88	-0,12	39	38,83	-0,17
Резьба с мелким шагом
4	3,96	-0,08	24	23,93	-0,14
4,5	4,46	-0,08	25	24,93	-0,14
5	4,96	-0,08	26	25,93	-0,14
6	5,96	-0,08	27	26,93	-0,14
7	6,95	-0,1	28	27,93	-0,14
8	7,95	-0,1	30	29,93	-0,14
9	8,95	-0,1	32	31,92	-0,17
10	9,95	-0,1	33	32,92	-0,17
11	10,94	-0,12	35	34,92	-0,17
12	11,94	-0,12	36	35,92	-0,17
14	13,94	-0,12	38	37,92	-0,17
15	14,94	-0,12	39	38,92	-0,17
16	15,94	-0,12	40	39,92	-0,17
17	16,94	-0,12	42	41,92	-0,17
18	17,94	-0,12	45	44,92	-0,17
20	19,93	-0,14	48	47,92	-0,17
22	21,93	-0,14	50	49,92	-0,17

Таблица 2. Диаметры сверл для высверливания отверстий при нарезке внутренней метрической резьбы

Наружный диаметр резьбы, мм	Диаметр сверла (мм) для
Наружный диаметр резьбы, мм	Чугуна, бронзы	Стали, латуни
1	0,75	0,75
1,2	0,95	0,95
1,6	1,3	1,3
2	1,6	1,6
2,5	2,2	2,2
3	2,5	2,5
3,5	2,9	2,9
4	3,3	3,3
5	4,1	4,2
6	4,9	5
7	5,9	6
8	6,6	6,7
9	7,7	7,7
10	8,3	8,4

Стандартные метрические размеры метчиков и сверл

с таблицей шагов – Mechutopia

В этой таблице вы найдете стандартные метрические шаги и размеры отверстий для операций метчика и нарезания резьбы. Также эти размеры обычно используются для стандартных винтов и болтов.

Таблица метрических (ISO) шагов резьбы, размеров метчиков и сверл
Номинальный диам. мм.	Шаг (F) мм.	Размеры сверла мм.
M2.0 M2.0	0.25 0.40	1.75 1.60
M2.2 M2.2	0.25 0.45	1.96 1.75
M2.5 M2.5	0.35 0.45	2.15 2.05
M3.0 M3.0	0.35 0.50	2.65 2.50
M3.5 M3.5	0.35 0.60	3,15 2,90
M4.0 M4.0	0.50 0.70	3.50 3.30
M4.5 M4.5	0.50 0.75	4.00 3.70
M5. 0 M5.0	0.50 0.80	4.50 4.20
M6.0 M6.0	0.75 1.00	5.20 5.00
M7.0 M7.0	0.75 1,00	6,20 6,00
M8.0 M8.0 M8.0	0.75 1.00 1.25	7.20 7.00 6.80
M9.0 M9.0 M9.0	0.75 1.00 1.25	8.20 8.00 7.80
*M10.0 M10.0 M10.0	1.00 1.25 1.30	9.00 8.80 8.50
M11.0 M11.0	1,00 1,50	10,00 9.50
M12.0 *M12.0 M12.0 M12.0	1.00 1.25 1.50 1.75	11.00 10.80 10.50 10.20
M14.0 * M14.0 M14.0 M14.0	1,00 1,25 1,50 2,00	13,00 12,80 12,50 12,00
M16,5025 5,00
M16,5025 *. 1,50 2,00	15,00 14,50 14.00
M18.0 *M18.0 M18.0 M18.0	1.00 1.50 2.00 2.50	17.00 16.50 16.00 15.50
M20.0 ** M20.0 M20.0 M20.0	1.00 1.50 2.00 2.50	19.00 18.50 18.00 17.50
M22.0 M22.0 M22.0 M22.0	1,00 1,50 2,00 2,50	21,00 20.50 20.00 19.50
M24.0 M24.0 M24.0 M24.0	1.00 1.50 2.00 3.00	23.00 22.50 22.00 21.00
**M25 .0 M25.0	1.50 2.00	23.50 23.00
M27.0 M27.0	1.50 3.00	25.50 24.00
M28.0	1. 50	26.50
M30.0 M30.0	1.50 3.50	*28.50 26.50
**M32.0	1.50	30.50
M33.0 M33.0	2.00 3.50	31.00 29.50
M36.0 M36.0	3.00 4.00	33.00 32.00
M39.0 M39.0	3.00 4.00	36.00 35.00
**M40.0 M40.0	1.50 3.00	38.50 37.00
M42.0 M42.0	4.00 4.50	38.00 37.50
M45.0 M45.0	4.00 4.50	41.00 40.50
M48.0 M48.0	4.00 5.00	44.00 43.00
M52.0 M52.0	4.00 5.00	48.00 47.00
M56. 0 M56.0	4.00 5.50	52.00 50.50
M60.0 M60.0	4.00 5.50	56.00 54.50
SPARK PLUG PITCHES * ПРОВОДНИКИ

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain. com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле . htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Во многих случаях это приведет к сбросу постоянных ссылок и устранению проблемы. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .

htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# НАЧАЛО WordPress

RewriteEngine On
RewriteBase / 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в . htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Используйте SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок File Manager .
Установите флажок Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) “.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

Щелкните правой кнопкой мыши файл .htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.

TOP HEADLINES
