Диаметр канализационных труб в квартире для унитаза, для раковины на кухне: фото вариантов
Собрались приобрести канализационную трубу? В этом случае, перед тем, как отправиться в магазин, вы обязательно должны рассчитать требуемый диаметр изделия. Параметр этот зависит от того, где будет монтироваться труба. Диаметр внутренних конструкций обычно составляет 110-600 мм.
Выбираем диаметр труб для канализации
Параметры различных типов труб
Параметры конструкций канализации частных домов не превышают 110 мм, многоквартирных домов – 160 мм и более. При установке канализационной системы рекомендуется использовать конструкции с одинаковыми параметрами.
Результаты подсчета во многом зависят от объема стоков. По этой причине важно провести расчет с учетом количества сантехнического оборудования. Также стоит обратить внимание на пропускную способность канализационной трубы.
Перед проведением расчетов также выполняется разметка точек установки сантехнического оборудования с учетом поворотов и мест соединения.
При установке системы в многоквартирном доме высчитывается множество показателей (коэффициент сопротивления, скорость транспортировки стоков и многое другое). Однако при бытовом монтаже в квартире или частном доме можно не производить таких сложных расчетов.
Трубы из разных типов материалов имеют различные диаметры:
- Пластиковые конструкции. Для внутренней системы обычно используются изделия с параметрами 32 мм, 50 мм и 110 мм. Для наружных систем подходят конструкции с параметрами от 110 мм;
- Конструкции из ПВХ. Стандартные параметры: 32 мм, 50 мм и 110 мм. Для наружных систем канализации используются конструкции параметров 110-500 мм. Толщина их стенок может достигать 15 мм;
- Чугунные конструкции. Для монтажа внутренних конструкций используются очень редко. Самые распространенные параметры: 50-300 мм. Существуют и изделия больших размеров. Параметры можно узнать, посмотрев на маркировку изделия.
Для того чтобы выбрать изделие с нужным диаметром, нужно посмотреть минимальные параметры отвода к конкретным сантехническим приборам.
Вся информация дана в технической документации оборудования.
Как рассчитать диаметр в зависимости от специфики использования конструкций
Параметры канализационных труб во многом зависят от того, где именно они будут монтироваться. Для установки системы в квартире или частном доме со средним количеством сантехнического оборудования достаточно конструкции размером 100 мм.
Каким должен быть диаметр канализационных труб на кухне? Для раковины подойдут конструкции размером 40-50 мм. 50 мм – это оптимальный параметр изделий для установки на кухне. Во-первых, под него рассчитаны фасонные части раковины. Такие параметры позволяют добиться максимальной совместимости коммуникаций. Во-вторых, он обеспечивает качественный отводов стоков с раковины на кухне.
Побор канализационных конструкций для унитаза имеет свои особенности. В частности, его проходной диаметр должен составлять не менее 100 мм. Также отвод на унитаз должен быть предельно коротким для того, чтобы обеспечить наименьшее расстояние до главного стояка.
В то же время для писсуара нужны вдвое меньшие параметры относительно параметров унитаза.
В то же время для писсуара нужны вдвое меньшие параметры относительно параметров унитаза.В ванных комнатах достаточный диаметр труб равняется 50 мм. Этого достаточно для обеспечения нужной пропускной способности. Параметры установки конструкции под стиральную машину зависят от ее технических характеристик. Размеры изделия для слива не должны быть меньше размеров сливного шланга стирального оборудования.
Обычно больше всего сантехнических приборов располагается на кухне. Для мойки и раковины достаточно будет отвод с размером 50 мм. Для стиральной машины хватит 32 мм. Для посудомоечного оборудования на кухне потребуется конструкция размером не менее 40 мм.
Нет смысла делать множество рукавов под каждое оборудование, унитаз, раковину. Достаточно установить конструкцию размером 50 мм, провести отводы. При необходимости, при подключении малых шлангов сантехнического оборудования, применяются резиновые манжеты.

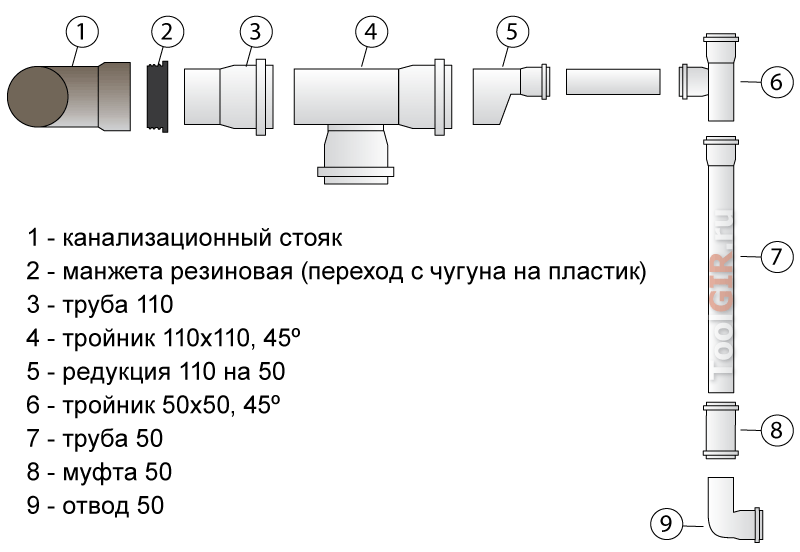

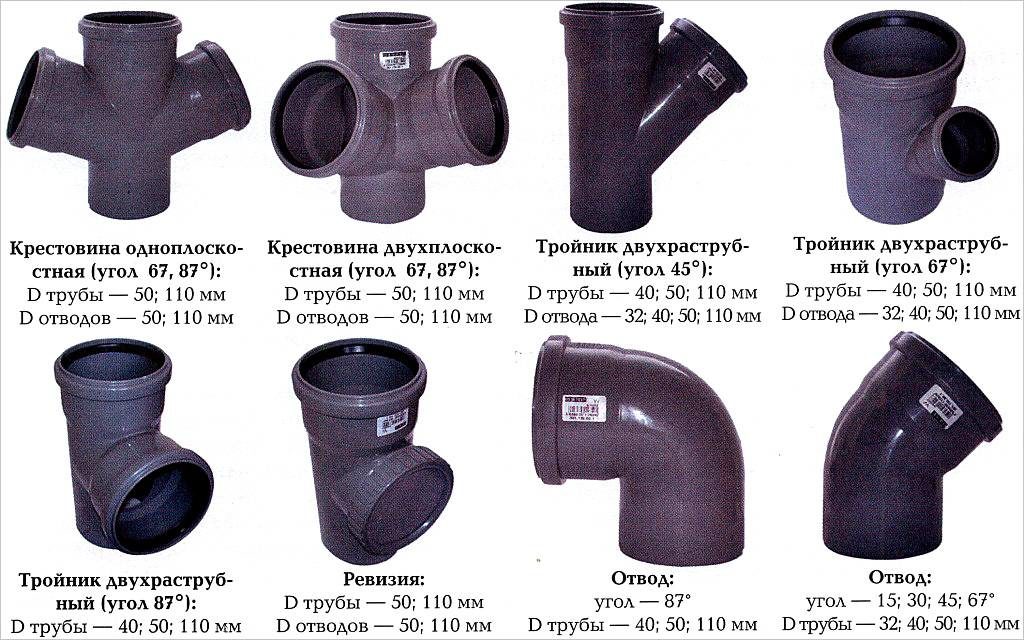

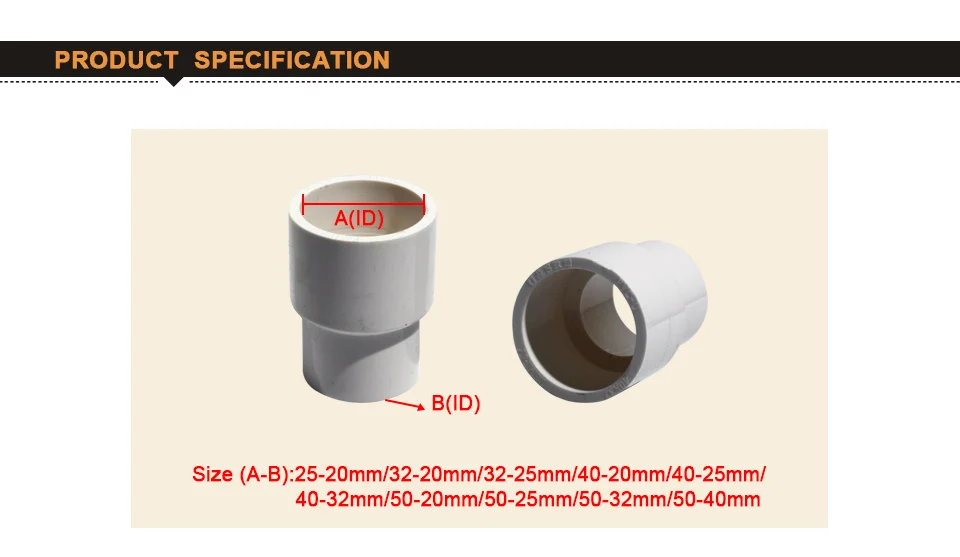

Увидеть, какие изделия лучше монтировать под те или иные нужды, вы можете на фото.
Дополнительные рекомендации
Знание нужных диаметров канализационных труб для унитаза, ванны и так далее – это еще не все. Важно также знать и информацию об особенностях тех или иных конструкций, специфике их установки:
- Внутренние параметры конструкций из чугуна постепенно уменьшаются из-за отложений и образования ила;
- Конструкции из пластика свои внутренние параметры сохраняют даже после многих лет эксплуатации благодаря гладкой поверхности, на которой не скапливается жир и иные отложения;
- Для установки систем в 5-этажном доме применяются конструкции размером 100 мм, для многоэтажных зданий – 150 мм.

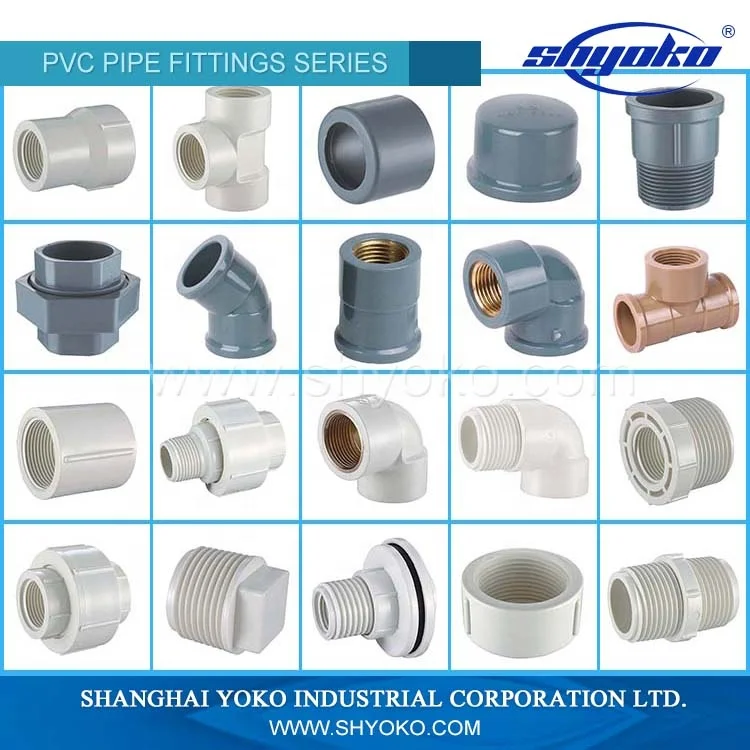

Предоставленную информацию о рекомендуемых параметрах канализационных конструкций вы можете дополнить просмотром фото.
Виды и размеры пластиковых труб для канализационной системы
06.10.2017 (обновлено: 09.06.2020)
Для устройства автономной и централизованной системы канализации используются различные трубы.
Наибольшее распространение получили чугунные, металлические и пластиковые трубы. Ранее чугун считался долговечным и надежным материалом, но сейчас в квартирах, частных домах, офисных помещениях и на промышленных объектах устанавливают трубы ПВХ и сходных материалов.
Виды пластиковых труб
Под пластиковыми канализационными трубами подразумевают изделия, выполненные из полимеров (органических материалов) в соответствии с требуемыми стандартами (ГОСТ и др.). Выделяют 4 вида пластиковых канализационных труб:
Полиэтиленовые. Наиболее распространенный вариант, доступный по цене. Могут выдерживать значительное давление – возможно использование в системах с принудительных канализаций. Благодаря стойкости материала к перепадам температур трубы используются как для надземного, так и подземного монтажа (рабочий диапазон -40…+40 C). Из минусов можно отметить низкую устойчивость к высоким температурам, поэтому недопустима эксплуатация в случае слива горячей воды.
Соединение выполняется встык при различии в диаметре, сваркой и фитингами.
ПВХ. Применяются для устройства бытовой канализации. Отличаются стойкостью к относительно высоким температурам (до +90 C). Из преимуществ можно отметить устойчивость к агрессивным средам (чистящие и моющие средства, бытовая химия). Отсутствие электропроводимости и простота соединение делают данные трубы лучшим вариантом для устройства канализации в коттедже или многоквартирном доме.
Пропиленовые (полибутеновые). Главными преимуществами считаются стойкость к высоким температурам (до +100 C) и давлению в системе (порядка 20 атм). Пропиленовые трубы нашли применение в системах ГВС, автономной и централизованной канализации на объектах гражданского и промышленного строительства. Соединение выполняется либо сваркой горячим воздухом, либо с помощью фитингов.
Металлополимерные (PEX). Данные трубы благодаря применению алюминия в конструкции отличаются стойкостью к коррозии, химической стойкостью (в установленных пределах по отношению к кислым или щелочным средам).
Долговечные, но относительно хрупкие.
К отдельному виду пластиковых труб можно отнести гофрированные полиэтиленовые изделия. Они выполняются из 2- слоев ПЭ – внутреннего гладкого и внешнего гофрированного. Благодаря гофре обеспечивается возможность монтажа на сложных участках, а также на трассах прокладки канализации глубиной до 20м.

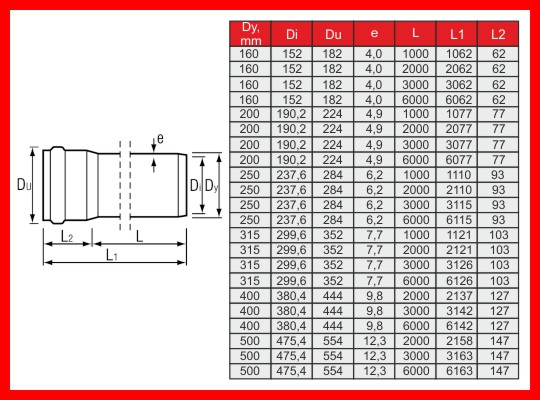

Размеры пластиковых труб для канализации
Размер канализационной трубы (внутренний и внешний диаметр) подбирается исходя из проектной документации и требований к конкретному объекту. Различают внешнюю и внутреннюю разводку канализационных труб в жилых домах. Так, для устройства канализации внутри здания применяют трубы диаметром 16-50 мм, для внешней – до 110 мм.
В зависимости от материала труб большинство производителей предлагают следующие типоразмеры:
- Полиэтилен – 10-1000 мм.
- ПВХ – 16-500 мм.
- Пропилен – 16-110 мм.
- PEX – 16-63 мм.
При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:
- Кухонный слив – 32–50 мм.
- Слив из ванной комнаты с каждой точки – 50 мм.
- Слив из моечного оборудования – 25 мм.
- Фекальный сток – 110 мм.
- Центральный стояк – 110–160 мм.
- Вывод в наружный слив – 110–160 мм.
- Наружный слив с отводом из бани – 160–200 мм.
- С выводом из бассейна – 20–30 см.
- Городские канализационные коммуникации – 30–50 см.
Особенности маркировки пластиковых труб
Все пластиковые трубы имеют маркировку на внешней стороне, указываемую с заданной периодичностью – как правило, 1-1,5 м. В маркировке указывается вид (тип), материал, толщина стенок и наружный диаметр. При этом диаметр в зависимости от производителя может указываться как в сантиметрах, так и дюймах.
Подбор пластиковых труб по размерам
При выборе пластиковых труб для канализации обычно ориентируются на внутренний, а не наружный диаметр. В зависимости от количества подключенных абонентов в частном доме или квартире диаметр труб может быть от 25 до 300 мм.
Так, для ванной, душевой кабины, биде достаточно изделий диаметром 50 мм, для унитаза – 110 мм, техники (посудомоечная, стиральная машина) – 25 мм при условии отдельной проводки и врезки в стояк. Для центрального стояка диаметр канализационных труб составляет 110 мм.
Отдельно выделяют трубы для наружной канализации в частном доме (до 160 мм в зависимости от количества абонентов), бани и сауны (до 200 мм), бассейна (до 300 мм). При подборе канализации всегда учитывают суточный расход воды (количество человек) и число подключений в систему.
Различия между размером железной трубы, номинальным размером трубы и размером медной трубы
Первым размером трубы, когда-либо использовавшимся в водопроводной системе, был размер железной трубы (IPS). Со временем были введены другие размеры труб, включая медные трубы, размеры медных труб (CTS), CPVC и совсем недавно PEX. При заказе и выборе фитингов важно знать, с какой системой размеров трубопровода вы работаете. Фитинги, разработанные для IPS, не будут работать с трубами CTS, и наоборот.
В этом блоге мы рассмотрим различия между размером железной трубы, номинальным размером трубы и размером медной трубы, а также простые способы различения этих трех величин.
Размер железной трубы (IPS)
Материалы размера железной трубы:
- Углеродистая сталь
- Красная латунь
- Нержавеющая сталь 304 и 316
- ПВХ
Проклейка железных труб является наиболее популярной и широко используемой в обычных трубопроводах и в промышленности.
Размер медной трубки (CTS)
Размер медной трубы можно найти в следующих материалах:
- Медь
- ХПВХ
- РЕХ
Размеры медных труб указаны для водопроводных систем и систем питьевого водоснабжения.
Термины, которые следует помнить
- IPS = железная труба Размер
- CTS = размер трубы Купера
- NPS = номинальный размер трубы
- Н.Д. = Внешний диаметр
- Внутренний диаметр = внутренний диаметр
- SDR = стандартное соотношение размеров
- CTS = медная трубка, размеры
Какая разница?
Разница №1 между IPS и CTS заключается в фактическом наружном диаметре.
Для CTS и IPS есть другое измерение, которое также относится к толщине стенки трубки или трубы, но для CTS размеры трубки определяются точным наружным диаметром и толщиной стенки трубки. Достижения в технологии производства позволили сделать доступным несколько толщин стенок, тогда как несколько лет назад была доступна только толщина стенки 1/8 дюйма. Когда дело доходит до IPS, размеры трубы определяются исключительно номинальным наружным диаметром (который фактически измеренный наружный диаметр) и график, непосредственно относящийся к толщине стенки трубы.
Для различных типов труб, таких как CPVC и PEX, толщина стенки определяется стандартным отношением размеров (SDR), которое представляет собой отношение наружного диаметра к толщине стенки, обычно в диапазоне от 7,4 до 13,5.
Что касается IPS, существует большое разнообразие вариантов толщины стенок. Толщина стенки определяется по графикам. Трубы сортамента 40 и 80 чаще всего используются в сантехнике, но существует множество диапазонов размеров от 5 до 160.
При увеличении номера спецификации толщина стенки также увеличивается. Это повышает способность трубы выдерживать большее давление, но также уменьшает внутренний диаметр трубы, что снижает поток внутри трубы. В конечном итоге, независимо от толщины стенки, номинальный и измеренный наружный диаметр не изменится.
Вкратце:
Определить, какие фитинги и клапаны необходимы для вашей системы трубопроводов, может быть непросто. Фитинги, разработанные для конкретной системы, не будут работать с какой-либо другой системой, поэтому очень важно знать о различиях, чтобы выбрать правильный продукт.
Есть дополнительные вопросы по этой теме?
Перейдите к базе знаний Boshart: техническая информация о продукте, рекомендации и многое другое.
Метки: Фитинги, Трубка
Как определить размер трубы PEX для домашней сантехники | Главная Руководства
Автор: Гленда Тейлор Обновлено 29 декабря 2018 г.
На протяжении десятилетий медные трубы были лучшим вариантом для водопровода — они не загрязняли воду, как старые свинцовые трубы, и не подвергались коррозии. В то время как медь по-прежнему полезна для сантехники, сшитый полиэтилен или PEX быстро становится предпочтительной трубой для водоснабжения для жилых систем, потому что она доступна, гибка и удобна в использовании. В сочетании с коллекторной системой PEX исключает сращивание и снижает риск утечек. PEX поставляется в различных размерах, чтобы приспособиться к давлению воды и вашим индивидуальным бытовым приспособлениям.
Диаметр PEX
При покупке PEX важным числом является «номинальный» размер. Этот строительный стандарт указывает, что труба совместима с фитингами того же размера. Гибкие трубки поставляются в рулонах от 50 до 1000 футов. Трубы PEX имеют диаметр от 3/8 дюйма до 1 дюйма для жилых помещений. Для адекватного потока воды рекомендуется установить 1/2-дюймовый или 3/4-дюймовый PEX для ваших основных линий. Стандартом при замене старых водопроводных труб на PEX является использование труб того же размера.
Коллекторная система
Поскольку она гибкая и непрерывная, сантехники могут прокладывать трубы PEX от коллектора подачи воды непосредственно к каждому приспособлению. Жилые коллекторы для всего дома обычно имеют синие клапаны с одной стороны и красные клапаны с другой, указывающие на линии горячей и холодной воды соответственно. При прокладке водопроводных линий общее правило состоит в том, чтобы переходить от более широкой линии к более узкой, а не наоборот.
Размеры клапанов на коллекторе указывают на наибольший совместимый размер трубы PEX. Например, если на коллекторе установлены клапаны диаметром 3/4 дюйма, вы можете установить трубку PEX размером 3/4 дюйма или меньше. Переходные фитинги необходимы, когда вам нужно установить трубку уже, чем коллекторный клапан.
Давление воды
Экономия воды — замечательная цель, и, прокладывая более узкие линии PEX к некоторым светильникам, вы можете уменьшить потери воды, но не все светильники выигрывают от более узких линий. Большинство домовладельцев не готовы ждать 15 минут, чтобы наполнить ванну, поэтому хорошей идеей будет проложить к ванне трубу диаметром не менее 1/2 дюйма. Другими приспособлениями, которые выигрывают от 1/2-дюймовых линий, являются стиральные и посудомоечные машины. Раковины и душевые пожирают воду, и вы можете сэкономить, проложив к ним 3/8-дюймовые шланги. Поскольку скорость заполнения бака унитаза, как правило, не важна, можно также проложить там линию диаметром 3/8 дюйма.
