Нарезание резьбы | Методическая разработка по теме:
План урока
производственного обучения
Ф .И.О. мастера п/о: Чабан Т.П.
Профессия НПО: автомеханик
Квалификация: слесарь по ремонту автомобиля 4 разряда
Курс 1 № группы 102
Тема программы: Нарезание резьбы
Тема урока: нарезание наружной резьбы
Технология урока:
Тип урока: изучение производственных операций
Место проведения урока: слесарные мастерские
Цели урока: обучающая- научить правильно подбирать диаметр стержня и нарезать на стержне резьбу круглыми плашками и клуппами.
Развивающая- работа со справочниками
Воспитательная- уважение к труду
Основные методы обучения: групповое обучение (15 человек)
Материально-техническое, дидактическое оснащение урока: инструкционные карты-15 шт., планшет по теме, ПК с панелью, заготовки болтов , шпилек, инструменты – плашки, клуппы, калибры, плашкодержатели.
Ход урока
- Организационная часть (время) 10 мин.
- Проверить по журналу явку учащихся
- Проверить спецодежду
2. Вводный инструктаж (время) 40 мин.
- Сообщить тему программы
- Сообщить тему урока
- Сообщить цели урока
2.4 Провести беседу по пройденному материалу: контрольные вопросы по теме «Сверление»
- Предложить учащимся показать следующие приёмы:
– подобрать сверло по заданному диаметру
– настроить сверлильный станок на сверление сквозного отверстия в заготовке из материала Ст 40 (скорость вращения шпинделя выбирается по справочнику)
- Объяснить новый материал: конспект, показ слайдов
– рассказать о значении данной работы для освоения профессии.
– рассказать об изделии на котором будут отрабатываться приёмы работы и закрепляться навыки.
– показать готовые изделия, образцы, эталоны.
-рассказать, для чего изготовлено изделие.
-разобрать чертежи, технические условия (обратить внимание учащихся на строгое соблюдение требований чертежа и технических условий).
– задать вопросы по новому материалу опираясь на знания учащихся по чтению чертежей и спецтехнологии: приложение.
– рассказать о последовательности выполнения задания по инструкционной карте (технологической).
-рассказать о материальном оснащении урока:
Рабочий инструмент: круглые плашки, напильники №2, №3.
– измерительный инструмент: резьбовые калибры кольца – ПР., НЕПр. М8, М10; штангенциркуль ШЦ-1, резьбомер 60.
– приспособления: тиски параллельные, плашкодержатель , клуппы.
– оборудование: верстак
– материалы: минеральное масло, ветошь
-показать приёмы работы (в рабочем и замедленном темпе, в разбитом по элементам и вновь в рабочем темпе)
– по заданной резьбе подобрать плашку
– установить плашку в плашкодержатель
– на конце стержня сделать фаску
– смазать стержень
– наложить плашку на нарезаемый конец стержня
– нарезать резьбу
– обратным вращением снять плашку со стержня
– протереть резьбу
– проверить калибром
– показать приемы нарезания резьбы клуппом
– рассказать о самоконтроле в процессе выполнения работы и показать приемы самоконтроля
– рассказать о межоперационном контроле
– рассказать о передовых методах способах работы (механизация процесса нарезания резьбы)
– рассказать о рациональной организации рабочего места
– рассказать о правилах безопасности выполняемых работ (опросы)- приложения
– рассказать о видах брака и типичных ошибках – приложение
– проверить усвоение учащимися изучаемого материала по контрольным вопросам – приложение
– предложить учащимся повторить приёмы нарезания резьбы плашкой на винтах М8
– сообщить нормы времени
-сообщить учащимся критерии оценок – приложение
3.
Самостоятельная работа уч-ся и текущий инструктаж -1.30
– нарезание наружной резьбы на болтах М10
– нарезание наружной резьбы клуппом на шпильках М12
4.Целевые обходы рабочих мест уч-ся:
– правильный подбор плашки под резьбу
– правильная установка и крепление плашки в плашкодержатель
– контроль нарезания резьбы
– контроль качества резьбы
– соблюдение правил техники безопасности
- Сдать работы мастеру.
6.Уборка рабочих мест
7.Заключительный инструктаж – 25 мин.
-разбор типичных ошибок, соблюдение правил техники безопасности, выставление оценок.
8.Домашнее задание.
Повторить тему – нарезание резьбы круглыми плашками.
Нарезание резьбы
Категория: Водоснабжение и отопление
Для нарезания резьбы нужны следующие инструменты: трубный прижим и вороток с набором плашек. Процесс изготовления резьбы при помощи этого набора показан на рисунке 1.

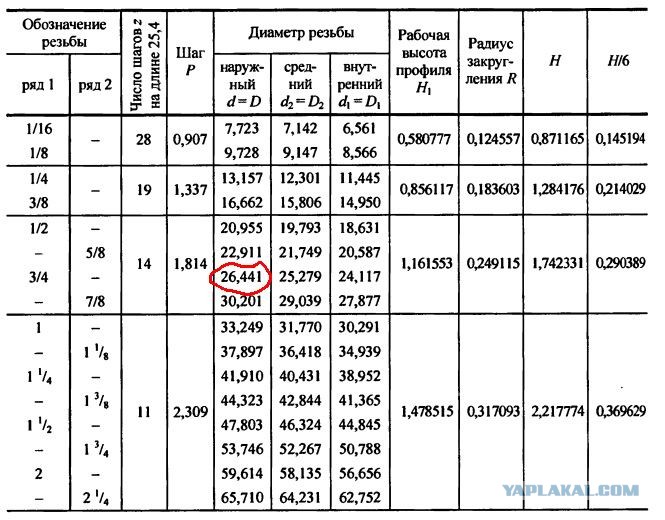

Отличие плашек друг от друга зависит от типа резьбы и ее диаметра. Каждая плашка на торце имеет клеймо, в котором содержится необходимая информация. При этом особое внимание нужно обратить на обозначение резьбы и марку стали, из которой изготовлена плашка. Чаще всего при соединении труб применяют дюймовую цилиндрическую резьбу. Если в клейме стоит буква «Л», то это означает, что плашка имеет левостороннюю резьбу. Марка стали важна в том случае, если предстоит нарезать резьбу на высокопрочной нержавеющей стали.
Для выполнения этой операции используют плашку, имеющую маркировку Р18 (а еще лучше Р18Ф2, где «Ф» — это содержание в инструментальной стали до 2% ванадия в качестве легирующей добавки), или же плашку с маркировкой Р9.
Рис. 1. Нарезание резьбы в трубном прижиме: а — подготовка отрезка трубы необходимой длины; б — снятие фаски под плашку; в — нарезание резьбы
Кроме этого, плашки бывают разрезными и неразрезными. Первые дают возможность выполнить работу с большей точностью, то есть с их помощью резьбу можно проходить в несколько заходов.
При этом стопорным винтом следует корректировать диаметр резьбы.
При монтаже трубопроводов работают только разрезными плашками соответствующего диаметра, потому что они позволяют нарезать резьбу со сбегом. Иногда для выполнения резьбы применяют раздвижные плашки, закрепленные в специальных косых клуппах с номерами от 1 до 6.
Существует несколько видов резьбы, каждый из которых предназначен для определенного вида соединений.
По своему предназначению резьба делится на пять видов (рис. 90): треугольная, трапециевидная, прямоугольная — для деталей, передающих движение; упорная — для механизмов, которые подвержены большому одностороннему давлению; круглая — для монтажа трубопроводов.
Кроме этого, резьба может быть правой и левой, внутренней и наружной. Пример правой и левой резьбы показан на рис. 90. Внутреннюю резьбу (в отверстиях) нарезают метчиками, имеющими квадратную хвостовую часть, которой они и закрепляются в воротке.
Для выполнения правой, считающейся основной, и левой резьбы существуют различные метчики.
Они, как правило,
Рис. 2. Виды резьбы: 1 — треугольная; 2 — трапециевидная; 3 — прямоугольная; 4 — круглая
продаются в комплекте из чернового, имеющего одну риску по окружности в хвостовой части (в этом же месте ставят диаметр и шаг резьбы), среднего, имеющего две риски, и чистового, у которого три риски, метчика.
Резьбу нарезают в три прохода, то есть сначала черновым метчиком, затем средним и потом чистовым.
Для получения резьбы высокого качества самым важным условием является правильное определение диаметра высверливаемого отверстия. Этот диаметр должен быть несколько большим, чем внутренний, и несколько меньшим, чем наружный диаметр самой резьбы. В бытовых условиях это можно сделать, используя простую формулу. Если это стальная деталь, то из величины наружного диаметра резьбы следует вычесть величину ее шага. Допустим, наружный диаметр резьбы составляет 5 мм, шаг резьбы равен 0,5 мм.
Теперь из 5 нужно вычесть 0,5 — получилось 4,5 мм (диаметр нужного отверстия).
Если заготовка из чугуна, то задача несколько усложняется. В этом случае величину шага резьбы (0,5 мм) умножают на коэффициент 1,1. Далее из величины наружного диаметра резьбы вычитают полученное произведение, то есть 0,5 х 1,1 = 0,55 мм; 5 X 0,55 = 4,45 мм. Это и будет размер нужного отверстия.
После того как отверстие изготовлено, конец чернового метчика смазывают машинным маслом и вставляют в полученное отверстие. Затем вороток метчика поворачивают до тех пор, пока он не врежется в металл и не будет иметь устойчивое положение. После этого вороток вращают обеими руками, перехватывая его через каждые пол-оборота. Выполнив 2-3 оборота по направлению резьбы, возвращают метчик на пол-оборота назад. Если стружка будет ломаться, это облегчит работу и даст возможность получить резьбу высокого качества. Точно так же отверстие обрабатывают вторым, а потом и третьим метчиками.
При работе с медью, бронзой, алюминием метчик довольно быстро забивают стружками. Поэтому во время обработки отверстия его нужно периодически вынимать и щеткой сметать с него стружку.
Нарезка наружной резьбы на стержнях для получения болтов, винтов, шпилек и прочих деталей производится с помощью плашек. Вначале подбирают стержень нужного диаметра. После этого его вставляют в тиски, зажимают и на конце при помощи напильника снимают небольшую фаску, которую смазывают машинным маслом.
Плашку вставляют в плашкодержатель и закрепляют зажимными винтами. На конец стержня, зажатого в тисках, кладут плашку и одной рукой начинают осторожно ее вращать по направлению резьбы. Другой рукой головку плашки прижимают к стержню.
После того как инструмент врежется в металл, берутся за плашкодержатель обеими руками и вращают его таким образом: 2-3 оборота вперед и пол-оборота назад. Эти действия продолжают до тех пор, пока резьба не приобретет заданную длину. В процессе нарезания резьбы нужно следить, чтобы плоскость плашки была всегда строго перпендикулярна к стержню, иначе резьба перекосится.
В конце работы проверяют точность резьбы, навинчивая на стержень гайку соответствующего диаметра.
Таким же образом выполняется резьба на трубах различного диаметра.
Водоснабжение и отопление – Нарезание резьбы
Шурупы по дереву США – номинальные размеры
Шурупы по дереву – номинальные размеры и диаметры.
Рекламные ссылки
Диаметры хвостовиков шурупов и рекомендуемые направляющие отверстия указаны ниже.
Отверстия для хвостовика и направляющие отверстия рекомендуются для предотвращения расщепления древесины и обеспечения более плотных соединений.
| Номинальный размер № | Диаметр хвостовика | |
|---|---|---|
| Десятичный (дюймы) | Nearest Fractional (in) | |
| 0 | 0.060 | 1/16 |
| 1 | 0. 073 | 5/64 |
| 2 | 0.086 | 3/32 |
| 3 | 0.099 | 7/64 |
| 4 | 0.112 | 7/64 |
| 5 | 0.125 | 1/8 |
| 6 | 0.138 | 9/64 |
| 7 | 0.151 | 5/32 |
| 8 | 0.164 | 5/32 |
| 9 | 0.177 | 11/64 |
| 10 | 0.190 | 3/16 |
| 11 | 0.203 | 13/64 |
| 12 | 0.216 | 7/32 |
| 14 | 0.242 | 1/4 |
| 16 | 0.268 | 17/64 |
| 18 | 0.294 | 19/64 |
| 20 | 0.320 | 5/16 |
- 1 дюйм = 25,4 мм
- Шурупы по дереву — направляющие отверстия
- Сверла — номинальные размеры
- Шурупы по дереву — усилие извлечения
Рекламные ссылки
Связанные темы3
002 Связанные документы
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т.
д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите продвигать свои товары или услуги в Engineering ToolBox – используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2009). Шурупы по дереву США – номинальные размеры . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/wood-screw-shank-diameter-pilot-hole-d_1460.html [День обращения, мес. год].
Изменить дату доступа.
. .
закрыть
Harvey Tool 820636 | #10-32 Резьба x Диаметр 0,1200 дюйма x Хвостовик 0,2500 дюйма x 0,4172 дюйма LOC x 2,0000 дюйма OAL 3-х перая карбидная комбинированная дрель и резьбонарезная фреза
Харви Инструмент
$131,90
Текущий запас: 32
Количество:
- Марка:
- Инструмент Харви
- Материал:
- Карбид
- Размер резьбы (дюймы):
- #10-32
- Общая длина (дюймы):
- 2 дюйма
- Общая длина (десятичный дюйм):
- 2,0000″
- Диаметр хвостовика (дюйм):
- 1/4″
- Диаметр хвостовика (десятичные дюймы):
- 0,2500″
- Количество флейт:
- 3
- Диаметр резки (десятичный дюйм):
- 0,1200″
- Длина реза (десятичные дюймы):
- 0,4172 дюйма
- Через охлаждающую жидкость (да/нет):
- №
- Корабли:
- Из партнерского объекта
- Снято с производства:
- Артикул:
- 15035454
- СКП:
- Вес:
- 0,10 фунта
- Доставка:
- Бесплатная доставка
- Функции
- Отзывы
Спецификация продукта
| Диаметр фрезы (десятичный дюйм) | 0. 1200″ | |
| Drill Diameter (Decimal Inch) | 0.1596″ | |
| Minor Diameter (Decimal Inch) | 0.1027″ | |
| Length of Cut (Decimal Inch) | 0.4172″ | |
| Drill Length (Inch) | 1/32″ | |
| Drill Length (Decimal Inch) | 0.0312″ | |
| Общая длина (дюйм) | 2 “ | |
| Общая длина (десятичный дюйм) | 2,0000″ | |
| Длина конца (децимальный дюйм) | 7 Длина конца (децимальный дюймо (Десятичный дюйм) | 0,0284 “ |
| Угол на сторону | 45 градуса | |
| Включен Угол | ||
| Point Angle | 130 Degree | |
| Secondary Point Angle | 90 Degree | |
| Number of Flutes | 3 | |
| LOC Multiple | 3x | |
| Размер (дюймы) | #10-32 | |
| Диаметр хвостовика (дюймы) | 1/4″ | |
| Диаметр хвостовика (Deci)0331 | 0. |
