метчик для нарезания резьбы Александр Березин, блог Малоэтажная Страна

Многие практикуют самостоятельное нарезание резьбы в металлических конструкциях, так как надежность болтовых соединений давно проверены на практике. Для работы используется метчик и сверло под резьбу М8 или иной диаметр. Рассмотрим, что нужно знать про оснастку, чтобы не ошибиться с выбором.

Метчик М8*1,25 и сверло 6,7 мм

Что нужно знать для выбора нужного сверла

Задача перед мастером заключается в создании отверстия с такими параметрами, чтобы после нарезания резьбы в теле заготовки крепеж плотно держался. Здесь главное – соблюсти один важный нюанс. Диаметр сверла под метчик всегда меньше, чем наружное сечение болта, шпильки либо иного вкручиваемого резьбового элемента.

Технические характеристики искомого сверла

Для начала нужно определиться с типом рабочей заготовки. Обычно речь идет о металле. В общих рекомендациях выделяются 2 пункта. Первый – сечение должно быть на 1 меньше заданного проектом диаметра. Причина в том, что стенки отверстия во время сверления частично разрушаются. Однако, это правило здесь не работает, так как лунка все равно будет дорабатываться метчиком для нарезания резьбы.

Ручной набор метчиков

С другой стороны, имеет значение из какого металла изготовлена заготовка. Например, выбирая каким сверлом сверлить под резьбу М6 или М8 в мягком основании нужно брать образец сечением 6,8 мм. Если металл твердый, то диаметр уменьшается на 0,1 мм – нужно 6,7 мм.

Относительно выбора состава сверла совместимого с обрабатываемой заготовкой можно ориентироваться на такие рекомендации:

  • серый – условно одноразовые сверла для мягких материалов;
  • черный – те же плюс железо с алюминием;
  • темно-золотистый – любой тип стали;
  • светло-золотистый – универсальный инструмент.

Дополнительно стоит обратить внимание на угол заточки. Чем больше показатель, тем эффективнее будет результат при работе с высокопрочным металлом.

Однако, здесь наблюдается и повышенный износ сверла.

Разные углы заточки сверла

Как выбрать диаметр сверла

Чтобы нанесение резьбы не вызывало затруднений, должно быть соблюдено соотношение размеров сверл и метчиков для нарезания резьбы. При нарушении этого простого правила оператор получает один из крайних результатов:

  1. На отверстие большое, то сложно сформировать борозды нужной глубины. В этом случае крепеж будет слабо держаться в гнезде.
  2. Если просверлить маленькое отверстие, то в ходе нарезки резьбы метчик столкнется с сильным сопротивлением, он будет перегреваться и быстро изнашиваться. Это приводит к заклиниванию и поломке инструмента.

Чтобы безошибочно определиться с диаметром сверла под резьбу М3 или иной крепеж, нужно учесть несколько параметров, которые касаются метчика. К базовым можно отнести:

  • тип – раскатник, метрический и прочие;
  • профиль – это геометрическая форма витков: круг, квадрат, треугольник, трапеция;
  • единицы измерения резьбы – метрическая либо дюймовая.

Для каждого варианта существует целый ряд таблиц, по которым можно определить точный диаметр нужно сверла. Например, в сводной таблице представлены готовые решения каким сверлом сверлить под резьбу м8:

Метчик (резьба и шаг между витками)Диаметр сверла (в мм)
Метрический метчик
Метрическая – М8*0,57,5
Метрическая – М8*0,757,2
Метрическая – М8*17
Метрическая – М8*1,256,8
Метчик-раскатник
Метрическая – М8*0,57,8-7,83
Метрическая – М8*0,757,67-7,72
Метрическая – М8*17,51-7,6
Метрическая М8*1,257,41-7,48
Метчик для трапецеидальной резьбы
Tr 8*1,56,6

Чаще в домашних условиях практикуется нарезание метрической резьбы. Обычно используются сверла под резьбу М4, М5, М6, М8 и М10 (информация взята из ГОСТа 19257-73, рекомендуемое приложение 1):

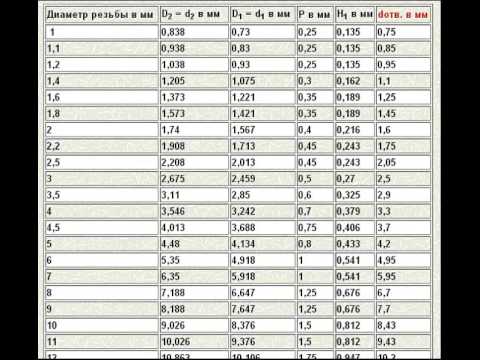

Диаметр (в мм)Шаг резьбы (в мм)Сверло (диаметр в мм)
40,5/0,73,5/3,3
50,5/0,84,5/4,2
60,5/0,75/15,5/5,25/5
100,5/0,75/1/1,25/1,59,5/9,25/9/8,8/8,5

Если табличные данные под рукой отсутствуют, то можно самостоятельно вычислить нужное сечение отверстия. Достаточно определить разницу между наружным диаметром имеющегося резьбового крепежа и шагом витков.

В этом видео мастер делится простыми способами определения сверла под метчик:

Коротко о главном

Чаще в домашней мастерской проводится нарезание метрической резьбы.

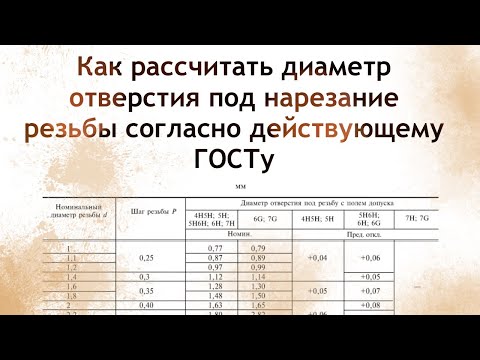

Чтобы правильно выбрать сверло под метчик, можно ознакомиться с табличными данными из ГОСТа 19257-73.

Другой вариант вычисления диаметра сверла – определить разницу между наружным диаметров резьбы и шагом между витками.

Напишите в комментариях, чем руководствуетесь выбирая сверло под метчики для нарезания резьбы?

Как подобрать сверло для метчиков?

  • #Пресс-релизы

Выбирая сверло для метчиков, необходимо учитывать множество параметров. Какие именно параметры важны, рассказывают специалисты из петербургской компании ТКТ, занимающейся комплексной продажей и поставками станочной оснастки и металлорежущего инструмента на предприятия РФ, в том числе сверл и метчиков https://tkt-spb.

ru/katalog/metchiki

6 «золотых» правил, на которые нужно опираться при выборе сверла под метчик:

  1. Сверло должно подходить под материал заготовки. Для большинства операций по нарезке резьбы достаточно сверла из стали HSS CO (быстрорежущей стали с добавлением кобальта). Если резьба наносится на материалы высокой твердости, лучше использовать твердосплавные сверла.

  2. Помимо основного типа материала заготовки, нужно учесть и его свойства. В зависимости от того, мягкий металл или твердый, будет различаться диаметр отверстия. Так, диаметр сверла под резьбу М8 в заготовках из твердых материалов составит 6.7 мм, а в мягких – 6.8 мм.

  3. Если работаете с хрупкими материалами, например, с чугуном, необходимо уменьшить размер чернового отверстия 0,1 мм от рекомендованных по стандарту.

  4. Все размеры отверстий и предельные отклонения диаметров можно найти в ГОСТ. Обязательно используйте сверла в соответствии с ГОСТами, тогда вероятность ошибки будет сведена к минимуму, на выходе будет качественная резьба. В ГОСТах есть размеры метрических метчиков, раскатников, трубных, дюймов и других типов метчиков.

  5. Помните, что даже при одном и том же размере и шаге резьбы, диаметр отверстия под бесстружечные и классические метчики будет отличаться.

  6. Перед нарезанием резьбы обработайте отверстие зенковкой и сделайте фаску. Эта процедура не займет много времени, зато позволит отцентрировать метчик и обеспечить проникновению в резьбу шпилек, болтов и т.д.

Простой вариант подбора сверла для метчика – использование таблиц и ГОСТов. Если же по каким-то причинам, вы не можете воспользоваться популярными таблицами, есть и другой способ подбора.

Для выбора сверла необходимо отнять от номинального диаметра резьбы его шаг. Например, вам нужно сделать нарезку резьбы М10х1,5. В данном случае номинальный размер резьбы составляет 10 мм, а шаг – 1,5 мм. Вычитаем одного из другого и получаем, что для нарезки требуется сверло с диаметром 8,5 мм.

Этот метод вполне рабочий, однако, специалисты «ТКТ» не рекомендуют использовать его на производственных предприятиях. Все-таки метод выдает лишь приблизительное значение, в отличие от подтвержденных ГОСТами таблиц. Подбором профессионального обработки металла должны заниматься профессионалы: операторы станков, инженеры и сотрудники специализированных компаний.

OOO «ТОП КАТ ТЕХНОЛОДЖИ»

Юридический адрес: Санкт-Петербург, Ключевая ул., 30, лит. А, пом. 404

ОГРН: 1157847230232

ИНН: 7804264528

На правах рекламы

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

версия для печати

m8 X 1,25 Метчик-пробка из быстрорежущей стали и комплект сверл из быстрорежущей стали 6,75 мм, Qualtech | POUM8X1.

25
Артикул:
POUM8X1.25
Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)

Список цен: $11,02

Сейчас: Цена: 5,84 доллара США.

(Вы экономите 5,18 долл. США)

Список цен: $11,02

Сейчас: Цена: 5,84 доллара США.

(Вы экономите 5,18 долл. США)

Артикул:
POUM8X1.25
Марка
Квалтек
СКП:
8878612

MPN:
POUM8X1.25
Наличие:
Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)

БЕСПЛАТНАЯ двухдневная доставка при заказе на сумму более 100 долларов США

Часто покупают вместе:

  • Описание
  • Характеристики продукта
  • Видео

Описание

m8 X 1,25 метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 6,75 мм

  • Набор ручных метчиков и сверл поставляется в легком в уходе пластиковом чехле размер Сверло из быстрорежущей стали с черным оксидом
  • Ручные метчики являются наиболее универсальными метчиками для ручного использования. Они предназначены для использования при обычном машинном нарезании резьбы. Ручные метчики также подходят для нарезания резьбы в подавляющем большинстве материалов в сквозных или глухих отверстиях.
  • Ручные метчики из быстрорежущей стали можно использовать для нарезания новой резьбы или повторной нарезки поврежденной резьбы.
  • Сверла из быстрорежущей стали с черным оксидом — это надежные сверла общего назначения, предназначенные для работы с широким спектром материалов из семейств железа и стали. сверления и обработаны износостойким черным оксидом

View AllClose

Характеристики продукта

Размер:

м8 x 1,25

Материал:

Быстрорежущая сталь

Шт. в наборе:

2

Размер метчика:

м8

Количество витков на дюйм:

1,25

Метчик Количество канавок:

4

Длина резьбы:

1-1/8

Общая длина:

2-23/32

Размер хвостовика:

0,276

Соответствующее сверло:

6,9 мм

Ограничение диаметра шага:

Д3

Тип канавки:

Прямой

Резьба с фаской:

от 3 до 5

Просмотреть всеЗакрыть

Видео

  • Метчики от Drill America
    Метчики

    от Drill America www. DrillAmerica.net Расшифровка видео…

Посмотреть всеЗакрыть

Жители Калифорнии: см. Предложение 65 Информация

Стоковые фотографии иногда используются для представления нескольких размеров в категории. Товар, который вы получите, будет соответствовать описанию.

  • сопутствующие товары

Сопутствующие товары

добавить в корзину

Быстрый просмотр

M8 x 1,25 Метчик-пробка из быстрорежущей стали с 4 канавками, Qualtech

Квалтек

Список цен: $7,82

Сейчас: Цена: 4,14 доллара США.

Метчик с 4 канавками из быстрорежущей стали m8 x 1,25 Используется для нарезания новой резьбы или повторной нарезки поврежденной и/или застрявшей резьбы. Ручные метчики являются наиболее универсальными метчиками для ручного использования. Ручные метчики популярны для использования в…

ДВТП8С1,25

добавить в корзину

Быстрый просмотр

M8 x 1,25 Метчик из быстрорежущей стали с 4 канавками, Tap America

Tap America

Список цен: $14,66

Сейчас: Цена: $7,77

Метчик с 4 канавками из быстрорежущей стали m8 x 1,25 Используется для нарезания новой резьбы или повторной нарезки поврежденной и/или застрявшей резьбы. Ручные метчики являются наиболее универсальными метчиками для ручного использования. Ручные метчики популярны для использования в…

Т/АП8С1.25

добавить в корзину

Быстрый просмотр

Метчик-пробка m8 X 1 из быстрорежущей стали и набор сверл из быстрорежущей стали 7,00 мм, Qualtech

Квалтек

Список цен: $11,02

Сейчас: Цена: 5,84 доллара США.

M8 X 1 метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 7,00 мм. Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом мешочке. Набор содержит один ручной метчик-пробку из быстрорежущей стали и…

POUM8X1

добавить в корзину

Быстрый просмотр

Метчик-пробка из быстрорежущей стали m10 X 1,25 и набор сверл из быстрорежущей стали 8,75 мм, Qualtech

Квалтек

Список цен: $19,86

Сейчас: Цена: $10,53

Метчик-пробка из быстрорежущей стали m10 X 1,25 и набор сверл из быстрорежущей стали 8,75 мм Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом мешочке. Набор содержит один ручной метчик из быстрорежущей стали и…

ПОУМ10X1,25

добавить в корзину

Быстрый просмотр

Метчик-пробка из быстрорежущей стали m15 x 1,25 и набор сверл с хвостовиком 35/64 дюйма из быстрорежущей стали с хвостовиком 1/2 дюйма, Qualtech

Квалтек

Список цен: $61,84

Сейчас: Цена: 32,78 доллара США.

M15 x 1,25 Метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 35/64 дюйма Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом мешочке. Набор содержит один ручной метчик-пробку из быстрорежущей стали и…

ПОУМС15X1,25

(M8 x 1,25) – Сверло для нарезки резьбы 6,8 мм. Высшее качество. Бесплатная доставка по Великобритании.

Поиск

Фильтры

  • Дом /
  • Сверла /
  • Метрические сверла /
  • (M8 x 1,25) – Сверло для нарезки резьбы 6,8 мм

Предыдущий продукт (M7 x 1) – 6,0 мм резьбонарезной. ..

Следующий продукт (M8 x 1) – 7,0 мм резьбонарезной…

Подходит для использования с инструментами с шагом M8 x 1,25. Высококачественное сверло производства Dormer.

Артикул: (ТД) 6,8 мм

Доступность: В наличии

4,19 фунта стерлингов НДС

Подходит для использования с инструментами с шагом M8 x 1,25. Высококачественное сверло производства Dormer.

Подходит для использования с инструментами с шагом M8 x 1,25. Высококачественное сверло производства Dormer.
