Несмотря на распространение современных композитных материалов, сталь остается востребованной при изготовлении трубопроводов различного назначения. Какими могут быть диаметры стальных труб по ГОСТу? Вообще, какие стандарты регламентируют их производство? Где и для чего применяются соответствующие изделия? Давайте разбираться.

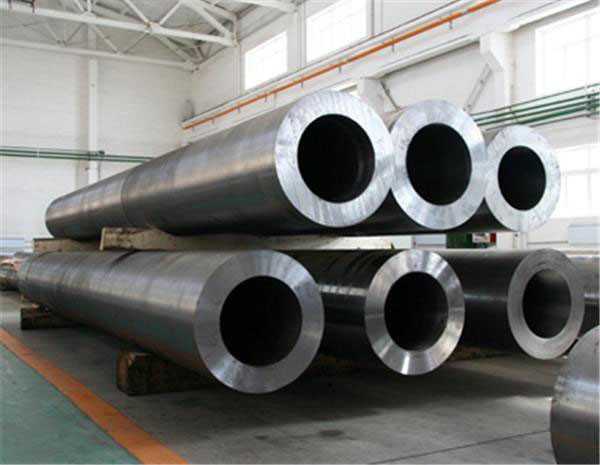

Стальные трубы на складе.
Нормативные документы
Начнем с перечня стандартов, которые нам предстоит изучить.
- По ГОСТ 3262-75 изготавливаются изделия для водо- и газопроводов.
- Насосно-компрессорные трубопроводы (НКТ) монтируются из проката, произведенного по ГОСТ 633-80.
- Сортамент бесшовных горячедеформированных труб содержится в стандарте за номером 8732-78.
- Для холоднодеформированных сортамент нормируется ГОСТ 9734-75.
- Сварные трубы для газовых и нефтяных магистралей производятся по ГОСТ 20295-85.
- Наконец, стальные трубы больших диаметров для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов изготавливают в соответствии с документом ГОСТ Р 52079-2003.
Обратите внимание: этот список не претендует на охват всех областей производства. Некоторые специфические изделия вроде обсадных труб или трубных рам для автомобильной промышленности мы намеренно исключили из списка.
Рамы мото- и автотранспорта делаются из труб, производимых по отдельному стандарту.
Размеры и области применения
Итак, какие бывают диаметры труб стальных в соответствии с этими документами? Для каких целей используется труба?
ГОСТ 3262-75
Полный список предусмотренных стандартом размеров сравнительно невелик, поэтому приведем его полностью.
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| Легких | Обыкновенных | Усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Изделия могут производиться с антикоррозионным цинковым покрытием и без него. Кроме того, они могут поставляться с нарезанной или накатанной резьбой.
Область применения — разводка водоснабжения, газа и отопления в пределах жилых, административных и производственных зданий.
Приведем несколько примеров использования.
- Диаметр 15 мм востребован в качестве внутриквартирных подводок водоснабжения и газа.
- Стальная труба 20 мм используется в качестве подводки к радиаторам отопления.
- Стальная труба 25 мм применяется при монтаже отопительных стояков.
- Стальная труба 40 мм подходит для розливов отопления и водоснабжения.
- Стальная труба 125 мм годится для монтажа вводов теплотрасс, а парой десятилетий раньше — и вводов ХВС.
Справочно: стальная труба 8 мм, 6 и 10 мм если и используется в водогазопроводах, то невероятно умело скрывается. В богатой практике мастеров нашего проекта эти размеры ни разу не встречались.
Минимальный применяющийся размер — ДУ15.
Цена труб ВГП — одна из самых низких среди всего трубного проката ввиду использования недорогих марок стали и технологичности производства: для сварки используются высокочастотные токи, что обеспечивает минимальные временные затраты на погонный метр.
ГОСТ 633-80
Предусмотренный этим нормативным документом список сортамента тоже не поражает своей величиной.
| Условный диаметр, мм | Толщина стенки, мм |
| 27 | 3,0 |
| 33 | 3,5 |
| 42 | 3,5 |
| 48 | 4,0 |
| 60 | 5,0 |
| 73 | 5,5; 7,0 |
| 89 | 6,5; 8,0 |
| 102 | 6,5 |
| 114 | 7,0 |
Что еще полезно знать об изделиях, производимых по нормам этого стандарта:
- По технологии производства они могут быть только и исключительно бесшовными, то есть полученными не скручиванием плоской заготовки (штрипса), а прошивкой сплошного стального цилиндра (штанги). Такой способ производства обеспечивает существенно большую стойкость к внутреннему гидравлическому давлению: электросварной шов всегда уступает прочностью цельному металлу.
- Труба производится как гладкой (под соединение муфтами), так и безмуфтовой, с высаженными наружу концами.
Несколько способов соединения НКТ.
- Изделия с навинченными муфтами и безмуфтовые должны выдерживать гидравлические испытания; при этом внутреннее давление при испытаниях привязано к размерам трубы и варьируется от 375 до 1250 кгс/см2.
Справочно: давление воды на выходе горнодобывающих мониторов достигает втрое меньших значений — не более 400 кгс/см2. Струя такого монитора легко режет скальные породы.
Применение насосно-компрессорных труб в основном сводится к добыче нефти и газа: они служат для откачки природных углеводородов и для создания пластового давления.
ГОСТ 8732-78
Бесшовная горячедеформированная труба может иметь диаметр от 20 до 530 мм при толщине стенки от 1,08 до 75 миллиметров.
Технология ее производства вкратце такова:
- Цилиндрическая заготовка разогревается в индукционной печи до температуры, при которой сталь становится пластичной.
- На прошивном стане она превращается в гильзу — полый цилиндр.
Прошивка заготовки.
- После повторного разогрева заготовка, надетая на оправку, проходит последовательность вальцов, редуцирующих ее наружный диаметр.
- После охлаждения готовая труба нарезается на отрезки и после прохождения контроля качества отправляется на склад готовой продукции.
Производство по понятным причинам отличается высочайшей энергоемкостью. Кроме того, благодаря толстым стенкам изделия исключительно массивны: если усиленная водогазопроводная стальная труба 65 мм весит 7,88 кг/погонный метр, то наиболее близкая к ней по диаметру горячедеформированная 63,5х14 — целых 17,09.
Где используются горячедеформированные изделия? Понятно, что не для строительства дачного водопровода своими руками: их прочность здесь явно избыточна. Основные области применения — трубопроводы высокого давления и гидравлические системы.
Снимок позволяет оценить толщину стенок.
ГОСТ 8734-75
Метод холодной деформации отличается от горячей прокатки лишь тем, что после прошивного стана гильза охлаждается и дальнейшие операции проходит при температуре гораздо ниже точки рекристаллизации стали.
Поскольку при раскатке в металле неизбежно накапливаются внутренние напряжения, содержащаяся в одном из смежных стандартов инструкция по технологии производства требует обязательной термообработки проката после вальцевания: сталь нагревается и медленно остывает, приобретая вязкость и пластичность.
Какие размеры прописаны в стандарте:
- Диаметр — от 5 до 250 мм.
- Толщина стенки — от 0,3 до 24 мм. При этом одному диаметру соответствует несколько вариантов исполнения: скажем, стальная труба 200 мм может иметь стенки от 3 до максимальных 24 мм, а стальная труба 110 мм — от 1,5 до 18.
Как и горячекатаные, холоднодеформированные изделия применяются там, где необходима максимальная стойкость к гидравлическому давлению при минимальной массе.
На фото — холоднокатаные трубы перед нарезкой по длине.
ГОСТ 20295-85
Стандартом предусмотрено производство прямошовных и спиральношовных изделий с наружным диаметром от 159 до 8220 мм при стенках 3 — 12 мм.
При этом в стандарте содержатся рекомендации по способу изготовления для разных диапазонов размеров:
- При диаметре 159 — 426 допустимо применение сварки токами высокой частоты.
- Электродуговая сварка спиральных швов может использоваться в диапазоне 159-820.
- Прямошовная электродуговая сварка применима для размеров 530-820.
ГОСТ Р 52079-2003
Последний в нашем списке документ предусматривает диаметры от 114 до 1420 мм при стенках от 3 до 21. И в этом случае могут применяться высокочастотная сварка с одним продольным швом (размеры 114-530), спиральношовная дуговая сварка (159-1420) и прямошовная дуговая сварка с одним или двумя продольным швами (530-1420 мм).
Спиральный шов обеспечивает большую по сравнению с прямым прочность на разрыв.
Заключение
Как уже упоминалось, наш список нормативных документов не претендует на полноту. Скажем, стальная труба 300 мм не соответствует ни одному из упомянутых сортаментов; однако в реальных прайс-листах производителей и дилеров она есть.
Как всегда, дополнительную информацию читатель сможет найти в видео в этой статье. Успехов!
gidroguru.com
стальных, металлопластиковых, ПВХ, видео-инструкция по монтажу своими руками, фото и цена
Такая величина, как внутренний диаметр труб, позволяет производить точный расчет пропускной способности различных инженерных коммуникаций. Данный параметр стандартизирован, поэтому существенно упрощает работу проектировщиков.
На фото габариты продукции.
Все разновидности параметра
Сечение стандартизировано по нескольким разновидностям:
- Условный проход обозначают, как Dy либо Ду. Данный параметр исчисляется в миллиметрах либо в дюймах – для стали (тогда он округляется).
- Номинальный диаметр, по сути, то же самое, что и первый параметр. Маркируется он, как Dn/Дн.
- Внешний размер обозначают буквами Dh.
- Внутренний диаметр стальных труб (D) и их полимерных аналогов является наиболее важной величиной.
Помимо приведенных параметров, в расчетах используется и толщина стенки материала (h).
Что такое условный проход

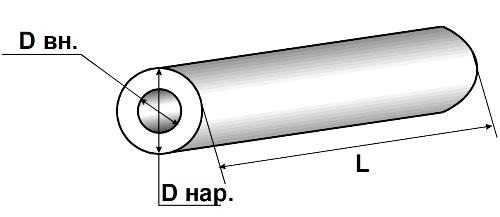

На рисунке показан Дн.

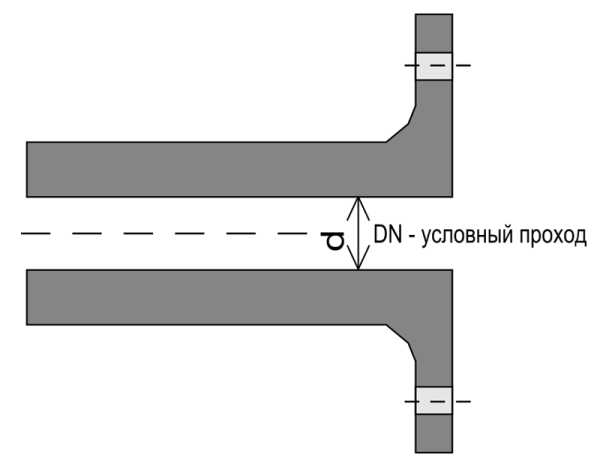

Номинальный проход примерно равен сечению трубного просвета. При проектировании он рассчитывается так, чтоб пропускная способность сети была достаточной.
Обратите внимание! Градуировка условных значений определена стандартом. Они вычислены так, что пропускная способность системы от одного прохода к последующему растет на 60/100%.
Величины их регламентирует ГоСТ 28338/89 «Сопряжения трубопроводов и их арматура. Ряды номинальных габаритов». Ниже градуировка из документа.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Расшифровка понятия
Термин «условный проход» был введен, чтобы сохранить для коммуникаций величину пространства, создающую условия для проектных расчетов.
Обратите внимание! Инструкция подразумевает под данным понятием округленное вниз/вверх до величин стандартного ряда среднее рабочее сечение. Однако реальный внутренний диаметр трубы 30 мм и пр., как правило, не равен номинальному аналогу.
Так, у материалов с внешним габаритом 160 и толщиной стенок 8, фактический размер внутри равен 144, при стенках 6 – 150. Но и там и там номинальный габарит составляет 150.
Истинное внутреннее сечение
- Реальное рабочее пространство элементов зависит от толщины их стенок.
- В большинстве случаев, водо- и газопроводные материалы маркируют по внутреннему пространству, остальные виды — по внешнему.
- Стальная продукция, исходя из технологии ее производства, обладает неизменными внешними габаритами.
- Чтобы обеспечить надежность водопровода, эксплуатируемого при высоком давлении, толщина стенок его элементов должна быть увеличена. Исходя из этого, рабочий их размер будет отличаться от условного прохода.
Например, сеть с внешним показателем 275 и толщиной стенок 9, обладает истинным внутренним габаритом 257. А условный внутренний диаметр ПВХ трубы — 250 мм, определяется по ближайшей величине стандартного ряда.
Ниже приведена таблица размеров стальных изделий и их соответствия пластиковым водопроводным трубам аналогам. Она позволит вам точно выбрать аналоги при проектировании комбинированной системы.
Из нее видно, например, что внутренний диаметр металлопластиковой трубы 20 соответствует стальному аналогу с наружным габаритом 26.
| Условный проход | Внешнее сечение | ||
| Шовные стальные элементы | Стальные бесшовные изделия | Пластиковые аналоги | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Определение рабочего пространства элементов
Точно определив проходимость деталей, вы сможете вычислить объем передаваемого ими по сети вещества.
Расчет проходимости коммуникации для холодной воды
Сколько вещества она пропустит в единицу времени, определит внутренний диаметр трубы 25 мм.
Потери напора у разных материалов.
Проходимость продукции зависит от нижеследующего.
- Ее рабочего пространства. Если оно будет слишком маленьким, увеличится гидравлическое сопротивление стенок системы и поток рабочей среды ослабнет.
- Давления в инженерной коммуникации.
- Длины коммуникации. Чем она более протяженная, тем трение, ослабляющее поток, сильнее.
- Степени гладкости материала. Чем она выше, тем вещество перемещается по системе быстрее.
- Возраста элементов, т. е. объема отложений на их стенках. Цена системы из б/у материалов будет невелика, но и эффективность снизится.
- Числа переходов в коммуникации от одного габарита к иному, а также поворотов.
Таблица предварительной пропускной способности.
Для бытовой системы можно применить простую формулу. Чтоб вычислить оптимальное внутреннее сечение элементов, надо знать затраты воды, а также скорость потока:
D=√(4-P-1000/π∙v).
Тут:
- P обозначает расход воды;
- π=3.14;
- v – это скорость передвижения рабочей среды, она равна 0.7/1.2 м/сек. в аналогах сечением до 32 мм и 1.5/2 м/сек. в изделиях больше озвученной величины.
Отопительные аналоги
Когда требуется сделать своими руками монтаж системы отопления, требуемую проходимость ее элементов следует вычислить так, чтоб зимой все жилые комнаты были обогреты равномерно.
Для расчета изделий для отопления есть нижеследующая формула:
D=√(π∙Q)/(v∙Dt).
Символы тут значат:
- D является нужным значением;
- число π равно 3.14;
- Q — поток тепловой энергии, в кВт;
- v — это скорость рабочей среды, в м/сек.;
- Dt является разностью температур (градусы Цельсия), на входе/выходе сети.
Так вы можете узнать, например, внутренний диаметр металлопластиковой трубы 16 для системы теплых полов.
Вывод
Значение условного пространства материала, очень важно. От правильности его выбора зависит эффективность и долговечность работы инженерной коммуникации (см.также статью «Трубная дюймовая резьба – особенности и способ нарезки»).
Видео в этой статье содержит дополнительные сведения по теме.
gidroguru.com
Диаметры стальных труб – таблица размеров и тонкости маркировки
Знание стандартов и общепринятых норм существенно упрощает работу и облегчает выбор оптимального решения вопроса в любой сфере. Этому же способствует и систематизация каких-либо данных, сведение их в единую таблицу. Но прежде чем к ней перейти, следует акцентировать внимание читателя на некоторых моментах относительно диаметра трубы, независимо от ее материала и назначения.
В заголовке название данного параметра указано во множественном числе. И это не только по причине значительного сортамента продукции. Специалисты различают несколько «видов» диаметров стальных труб , и прежде чем разбираться с их численными выражениями, следует уточнить, чем один отличается от другого. Именно незнание нюансов терминологии нередко является причиной неправильного выбора образцов, недопонимания между специалистом (например, прибывшим на вызов слесарем, менеджером в магазине) и рядовым потребителем, непрофессионалом в данной сфере.
Какие различают диаметры труб
- Dу – условного прохода. Его нужно знать, чтобы определить, обеспечит ли данная труба, к примеру, должный напор (для водоснабжения), приемлемую скорость теплоносителя (для отопительных контуров).
- Dн – наружный. Этот параметр свидетельствует об удобстве монтажа «нитки», крепления образцов на стене или иной основе, в некоторых случаях, о возможности (или целесообразности) прохода сквозь поверхности.
- G – резьбы.
Как видно из рисунка, это не одно и то же:
Разница величин определяется толщиной стенки.
Примечание
Специалисты различают и такие диаметры, как номинальный и внутренний. Но для рядового потребителя эти параметры трубы практического значения не имеют. Основные для «частника» уже указаны – Dу и Dн.
В чем измеряют диаметры
Это еще один «барьер», мешающий достичь взаимопонимания между профессионалом и обычным, несведущим в подобных тонкостях человеком. Существуют 2 размерности, которые применяются для численного выражения сечений изделий с круглым профилем – см и дюймы. В сантиметрах понятно каждому из нас, а вот специалисты, особенно если речь идет о диаметрах стальных труб сравнительно небольших (например, по газу или воде), чаще оперируют именно дюймами (подробнее о маркировке труб читайте здесь).
В РФ сокращенного обозначения дюймов как такового нет. Если использовать по аналогии с «см» аббревиатуру «дм», то получится путаница – она применяется к дециметрам. Поэтому используется символ «″», который ставится после численного значения. Например, 1½″ (полтора дюйма).
Перевести из одной размерности в другую несложно, достаточно 1½″ умножить на 2,54, и получится тот же диаметр, только выраженный в см (3,8). При этом дробные значения принято округлять. Например, 1″ равен примерно 2,5 см (25 мм), хотя если соблюсти точность, то должно быть 2,54 и 25,4 соответственно.
Таблица значений
Ее нельзя считать абсолютно полной, но все то, что требуется для «дома и семьи», в ней отражено. Более детальную информацию несложно найти на специализированных сайтах и в соответствующих ГОСТ (кстати, их довольно много).
Для удобства читателей в правом столбце приведены сравнительные данные для пластиковых аналогов. Эти значения понадобятся, если придется стыковать изделия из разных материалов (сталь + пластик).
| Dн (в зависимости от вида стальной трубы, мм) | Dу | Dн | ||
| бесшовная | сварная | дюймы | мм | полимеры |
| 16 | 17 | 3/8 | 10 | 16 |
| 20 | 21,3 | ½ | 15 | 20 |
| 26 | 26,8 | ¾ | 20 | 25 |
| 32 | 33,5 | 1 | 25 | 32 |
| 42 | 42,3 | 1 ¼ | 32 | 40 |
| 45 | 48 | 1 ½ | 40 | 50 |
| 57 | 60 | 2 | 50 | 63 |
| 76 | 75,5 | 2 ½ | 65 | 75 |
| 89 | 88,5 | 3 | 80 | 90 |
| 102 | 101,3 | 3 ½ | 90 | 110 |
| 108 | 114 | 4 | 100 | 125 |
| 133 | 140 | 5 | 125 | 140 |
| 159 | 165 | 6 | 150 | 160 |
