переводим диаметры труб — самое простое руководство

Уверен, все видели таблицы перевода дюймовых и метрических трубных диаметров. Кажется, что все просто, но на практике возникают сложности. Проблема в том, что разные виды сантехники маркируют по-разному. На простых бытовых примерах рассказываю, как переводить диаметры труб из миллиметров в дюймы и обратно. Привожу все необходимые таблицы с размерами.

Что важно знать, чтобы не запутаться в диаметрах труб

При маркировке разных труб принято использовать разные единицы измерения: металлические обозначают дюймами, а полимерные (ПВХ, полипропилен, ПНД) измеряют в миллиметрах.

Кто-то скажет, что обычную стальную трубу (которой раньше всегда делали разводку по дому) сантехники называют как полдюймовой, так и пятнадцати-миллиметровой. Да, это действительно так. Но гораздо проще общаться с продавцами сантехники, если для металла называть дюймовые размеры, а для пластика миллиметровые. И вот почему.

Если мы возьмем трубы диаметром 20 мм из ПВХ и металла, фактические размеры у них будут разными. Для пластика 20 мм — это наружный диаметр, а для стальной трубы, которую называют двадцати-миллиметровой, это будет внутренний диаметр (условный проход).

Фактический диаметр труб существенно отличается из-за особенностей маркировки.

Как видите, разница очевидна. Подобные трубопроводы могут называть одинаково, но они не являются взаимозаменяемыми. Поэтому, чтобы не путаться, условимся, что для металла используем дюймовые размеры, а для пластика миллиметровые (метрические).

Таблицы для перевода диаметров металлических труб из миллиметров в дюймы

Представим, что вы дома ремонтируете стальной водопровод или систему отопления. Нужно докупить материалы. Для этого необходимо определиться, какого именно типоразмера покупать трубы и фитинги.

Штангенциркулем, рулеткой или линейкой измеряем трубу, но не резьбовую часть, а внутренний диаметр. Если встретим на рынке опытного продавца, уже по этому размеру он поймет, что именно нам дать. А вот парни из поколения «менеджеров» могут что-нибудь перепутать. Поэтому лучше сразу перевести миллиметры в дюймы — ведь именно так маркируют металлическую трубу по стандарту. Кстати, в интернет-магазинах также проставлены дюймовые размеры.

Таблица перевода трубных диаметров.

Внутренний диаметр в миллиметрах (условный проход)Дюймовый размерКак правильно читается
103/8″Три восьмых
151/2″Одна вторая (полдюйма)
203/4″Три четверти
251”Дюйм
321 1/4″Дюйм с четвертью
401 1/2″Полтора дюйма (один и одна вторая)
502”Два дюйма
652 1/2″Два с половиной дюйма
803”Три дюйма
903 1/2″
1004
1255
1506
Измеряем внутренний диаметр трубы, а не резьбы.

Как узнать размер металлической трубы в дюймах по наружному диаметру

Самый надежный способ узнать дюймовый размер — измерить внутренний диаметр в миллиметрах и перевести в дюймы по приведенной выше таблице. Но бывают такие ситуации, когда перед  нами только наружная часть трубопровода. До внутренней мы доберемся только в процессе ремонта, а перед этим нужно купить материалы.

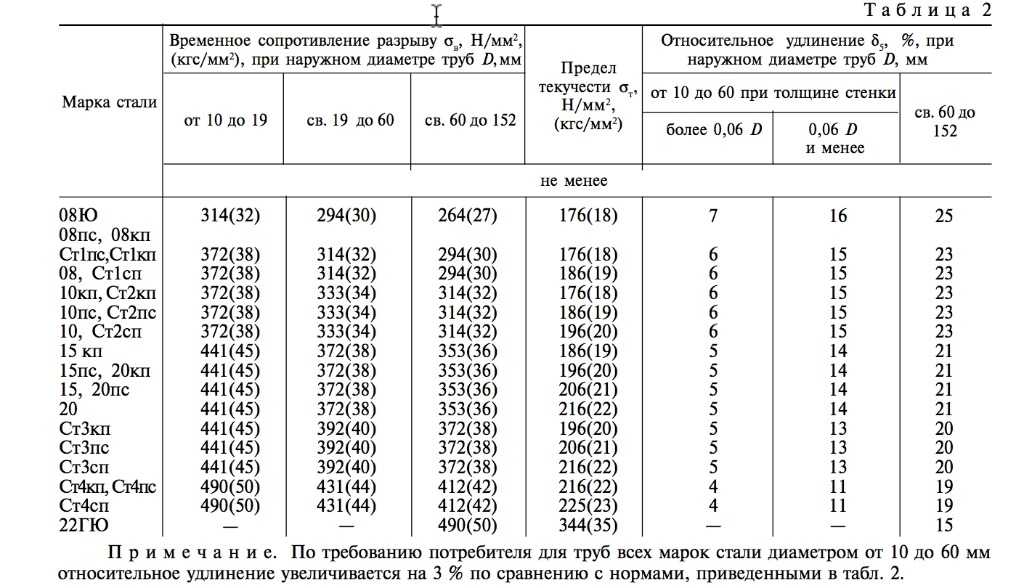

При измерении по наруже всегда есть погрешность. Это связано с тем, что в разных стандартах могут закладывать разную толщину стенки трубопровода. При этом внутренний диаметр металлических труб в миллиметрах стандартизирован и всегда соответствует дюймовому. Поэтому внешний размер мы смотрим с допуском в несколько миллиметров.

Таблица перевода трубных диаметров.

Диаметр в дюймахНаружный размер бесшовной трубы, ммНаружный размер водогазопроводной трубы (ВГП), мм
3/8″1617
1/2″2021,3
3/4″2626,8
1”3233,5
1 1/4″4242,3
1 1/2″4548
2”5760
2 1/2″7675,5
3”8988,5
3 1/2″102101,3
4108114
5133140
6159165

Перевод диаметров, когда стальную трубу нужно менять на полипропиленовую (или наоборот)

Представим еще одну ситуацию. У нас есть старый водопроводный стояк 1 1/2″, который совсем прогнил. Решили заменить его на новый — полипропиленовый. А чтобы водопровод продолжал нормально функционировать, нам нужно сохранить прежний условный проход — не допустить заужения сечения. Какого размера взять полипропиленовые трубы?

По самой первой таблице видим, что 1 1/2″ соответствует условному проходу 40 мм. Часто в такой ситуации люди идут в магазин и покупают полипропилен 40 мм. Но это неправильно. У такой полипропиленовой трубы 40 мм равен наружный диаметр, а условный проход всего 26,6 мм. Получается, что мы заужаем сечение в полтора раза.

Чтобы не было заужения, по таблице смотрим какая марка трубы обеспечивает необходимый нам условный проход.

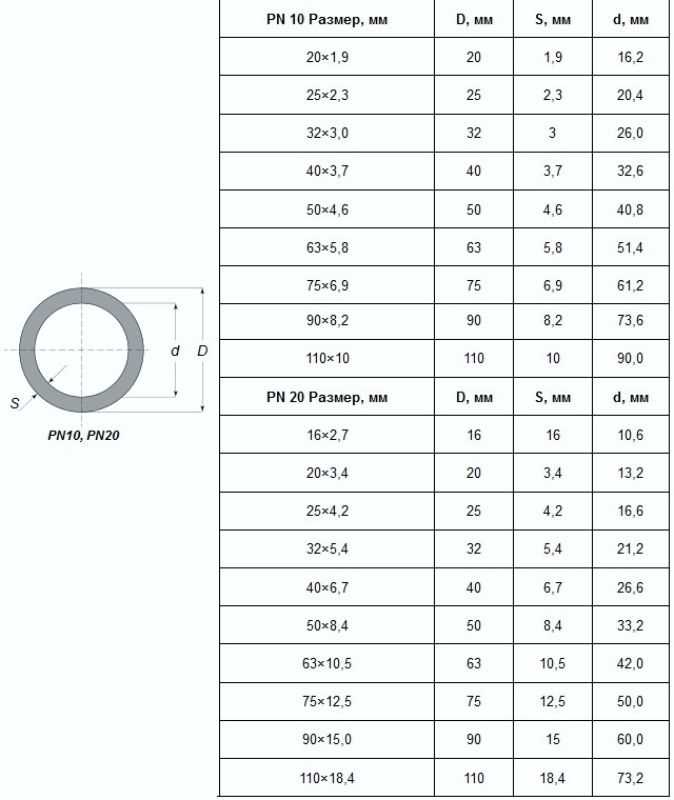

Маркировка полипропилена PN 20Наружный диаметр трубы, ммУсловный проход, мм
161610,6
202013,2
252516,6
323221,2
404026,6
505033,2
636342
757550
909060
11011073,2

Уверен, теперь вам будет значительно проще переводить диаметры металлических и полимерных труб из миллиметров в дюймы и обратно. Достаточно иметь под рукой три таблицы с размерами. Сохраняйте данную страницу в закладки, чтобы не потерять.

Таблица перевода диаметров труб из дюймов в мм

Categories

Таблица перевода диаметров труб из дюймов в мм

Трубы для воды и газа зачастую измеряют в дюймах а не в (мм). Диаметр дюймовой трубы 1” составляет 33.5 (мм), однако размер дюйма в метрической системе составляет 25.4 (мм).
Расхождения связаны с тем, что размеры труб в метрической системе меряют по условному проходу Dn, а в дюймовой по наружному диаметру (D).


Соотношение дюйма и миллиметра. В международной системе единиц один дюйм равен 25.4 миллиметра.
Записанное в виде равенства это соотношение выглядит следующим образом: 1 дюйм = 25.4 мм
Данное официально стандартизированное измерение было внесено в международную систему единиц в 1959 г.
И дюйм, и миллиметр являются единицами измерения длины. Дюймы принадлежат английской системе единиц, а миллиметры – метрической системе измерения.


Хотя дюймы используют в США, Великобритании и Канаде, вам часто придется переводить эту единицу измерения в метрическую систему (например, в миллиметры) для научных целей.
Обратное соотношение выглядит таким образом: 1 миллиметр равен 0.0393700787402 дюйма.


Сравнительная таблица перевода диаметров труб из дюймов в мм

Диаметр условного прохода трубы, мм Диаметр резьбы, дюйм Наружный диаметр трубы, мм
Труба стальная водогазопроводная Труба бесшовная Труба полимерная
10 3/8″ 17 16 16
15 1/2″ 21,3 20 20
20 3/4″ 26,8 26 25
25 1″ 33,5 32 32
32 1 1/4″ 42,3 42 40
40 1 1/2″ 48 45 50
50 2″ 60 57 63
65 2 1/2″ 75,5 76 75
80 3″ 88,5 89 90
90 3 1/2″ 101,3 102 110
100 4″ 114 108 125
125 5″ 140 133 140
150 6″ 165 159 160

В водо- и газоснабжении широко применяются стальные трубы, диаметр которых принято называть в дюймах (1″, 2″) или его долях (1/2″, 3/4″).

Если измерить диаметр трубы 1″, то получим 33,5мм , что конечно не соответствует 1″ (25,4мм). При монтаже трубопроводной, арматуры, где размеры обозначены дюймами, трудностей не возникает, но при замене стальных “дюймовых” труб на пластиковые, медные, нержавеющие необходимо учитывать несоответствие названий и обозначений по дюймам и настоящими метрическими размерами.

Возникает закономерный вопрос, зачем такая путаница в размерах и что подразумевают под трубным дюймом? Для создания потока воды важен внутренний диаметр трубопровода, поэтому и в обозначениях стали указывать именно внутренний диаметр. Но и тут мы сталкиваемся с условностями обозначений – внутренний диаметр дюймовой обыкновенной трубы 27,1мм, усиленной – 25,5мм – самый близкий к 1″; размер. Секрет в том, что правильным является обозначение трубопроводных систем в единицах условного прохода Ду (Dn). Условный проход примерно соответствует диаметру просвета элемента трубопровода и не имеет единицы измерения и указывается в целых числах, причем, шаг условного прохода выбирается так, чтобы пропускная способность трубопровода возрастала на 40-60% с ростом индекса.

Для определения точных метрических размеров надо смотреть в таблицу.

При стыковки стального трубопровода с пластиковым или замены одного на другой есть стандартные переходные элементы. Сложности возникают при использовании медных, алюминиевых, нержавеющих труб, которые выпускаются по метрическим стандартам. В таких случаях необходимо учитывать реальный метрический размер труб не только наружный, но и внутренний.

Расчет объема трубы

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S — площадь сечения, а L — длина трубы.
