Содержание

Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.


 Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование – стандарты, размеры / / Сочленения и присоединения. / / Диаметры условные, номинальные, Ду, DN, NPS и NB. Метрические и дюймовые диаметры. SDR.  / / Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.
Таблица соответствия Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
  • DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП – трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС – трубы стальные электросварные по ГОСТ 10704-91
  • БШ – трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная – ПЭ, ПП, ПВХ….
Соответствие Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Условный диаметр
Ду, DN		 Диаметр в дюймах,
в т.ч. диаметр
резьбы G”		 Наружный диаметр трубы D, мм
DIN / EN ВГП
ЭС, БШ		 Полимерная
10 3/8″  17,2 17 16 16
15 1/2″  21,3 21,3 20 20
20 3/4″  26,9 26,8 26 25
25 1″  33,7 33,5 32 32
32 1 1/4″  42,4 42,3 42
40
40 1 1/2″  48,3 48 45 50
50 2″  60,3 60 57 63
65 2 1/2″  76,1 75,5 76 75
80 3″  88,9 88,5 89 90
90 3 1/2″  101,6 101,3 102 110
100
4″		  114,3 114 108 125
125 5″  139,7 140 133 140
150 6″  168,3 165 159 160
160 6 1/2″  177,8 – 180 180
200 8″  219,1  – 219 225
225 9″  244,5
 –		 245 250
250 10″  273  – 273 280
300 12″  323,9  – 325 315
400 16″  406,4  – 426 400
500 20″  508  – 530 500
600 24″  609,6  – 630
630
800 32″  812,8  – 820 800
1000 40″  1016  – 1020 1000
1200 48″  1219,2  – 1220 1200
  • DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП – трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС – трубы стальные электросварные по ГОСТ 10704-91
  • БШ – трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная – ПЭ, ПП, ПВХ….



Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

 Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Труба стальная электросварная ГОСТ 10704-91 черная

Наименование

–  Труба  стальная  электросварная  черная  ГОСТ 10704-91
Применение  –  трубы  стальные  электросварные  ГОСТ 10704-91  используются  для  прокладки  систем  отопления  и  газопроводов  низкого  давления
Страна – производитель  –  Россия
Регламентирующий  документ  –  ГОСТ 10704-91
Материал  –  сталь
Рабочая  среда  –  вода,  пар,  природный  газ
Присоединение  –  под  сварку
Длина   =  3 ÷ 11.4 м  ( трубы  продаются  кратно  одному  метру )
Сертификат  соответствия  /  паспорт  качества  ( по  запросу )
Цена  за  метр  /  прайс  ( по  запросу )



Таблица:  технические  характеристики  и  размеры

В  соответствии  с  ГОСТ 10704-91:
*  –  предельное  отклонение  должно  соответствовать  ± 10 %  при  диаметре  труб  до  152 мм
**  –  теоретическая  масса  труб

Сопутствующие  товары

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. lm@mail.ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО “ПРОТОН”,  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

стальных, металлопластиковых, ПВХ, видео-инструкция по монтажу своими руками, фото и цена

Такая величина, как внутренний диаметр труб, позволяет производить точный расчет пропускной способности различных инженерных коммуникаций. Данный параметр стандартизирован, поэтому существенно упрощает работу проектировщиков.

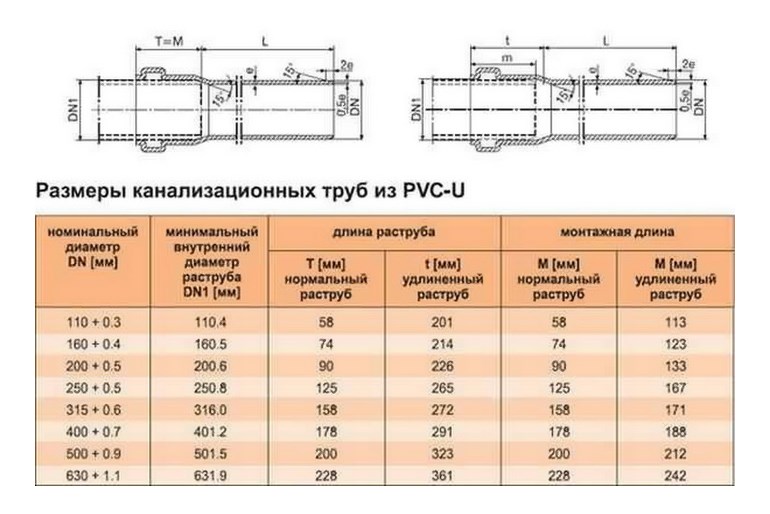

На фото габариты продукции.

Все разновидности параметра

Сечение стандартизировано по нескольким разновидностям:

  1. Условный проход обозначают, как Dy либо Ду. Данный параметр исчисляется в миллиметрах либо в дюймах – для стали (тогда он округляется).
  2. Номинальный диаметр, по сути, то же самое, что и первый параметр. Маркируется он, как Dn/Дн.
  3. Внешний размер обозначают буквами Dh.
  4. Внутренний диаметр стальных труб (D) и их полимерных аналогов является наиболее важной величиной.

Помимо приведенных параметров, в расчетах используется и толщина стенки материала (h).

Что такое условный проход

На рисунке показан Дн.

Номинальный проход примерно равен сечению трубного просвета. При проектировании он рассчитывается так, чтоб пропускная способность сети была достаточной.

Обратите внимание! Градуировка условных значений определена стандартом. Они вычислены так, что пропускная способность системы от одного прохода к последующему растет на 60/100%.

Величины их регламентирует ГоСТ 28338/89 «Сопряжения трубопроводов и их арматура. Ряды номинальных габаритов». Ниже градуировка из документа.

2. 534561012
15162025324050
636580100125150160
175200250300350400450
50060070080090010001200
1400160018002000220024002600
800300032003400360038004000

Расшифровка понятия

Термин «условный проход» был введен, чтобы сохранить для коммуникаций величину пространства, создающую условия для проектных расчетов.

Обратите внимание! Инструкция подразумевает под данным понятием округленное вниз/вверх до величин стандартного ряда среднее рабочее сечение. Однако реальный внутренний диаметр трубы 30 мм и пр., как правило, не равен номинальному аналогу.

Так, у материалов с внешним габаритом 160 и толщиной стенок 8, фактический размер внутри равен 144, при стенках 6 – 150. Но и там и там номинальный габарит составляет 150.

Истинное внутреннее сечение

  1. Реальное рабочее пространство элементов зависит от толщины их стенок.
  2. В большинстве случаев, водо- и газопроводные материалы маркируют по внутреннему пространству, остальные виды – по внешнему.
  3. Стальная продукция, исходя из технологии ее производства, обладает неизменными внешними габаритами.
  4. Чтобы обеспечить надежность водопровода, эксплуатируемого при высоком давлении, толщина стенок его элементов должна быть увеличена. Исходя из этого, рабочий их размер будет отличаться от условного прохода.

Например, сеть с внешним показателем 275 и толщиной стенок 9, обладает истинным внутренним габаритом 257. А условный внутренний диаметр ПВХ трубы – 250 мм, определяется по ближайшей величине стандартного ряда.

Ниже приведена таблица размеров стальных изделий и их соответствия пластиковым водопроводным трубам аналогам. Она позволит вам точно выбрать аналоги при проектировании комбинированной системы.

Из нее видно, например, что внутренний диаметр металлопластиковой трубы 20 соответствует стальному аналогу с наружным габаритом 26.

Условный проходВнешнее сечение
Шовные стальные элементыСтальные бесшовные изделияПластиковые аналоги
10171616
1521.32020
2026.82625
2533.53232
3242.34240
40484550
50605763
6575.57675
8088.58990
90101.3102110
100114108125
125140133140
150165159160

Определение рабочего пространства элементов

Точно определив проходимость деталей, вы сможете вычислить объем передаваемого ими по сети вещества.

Расчет проходимости коммуникации для холодной воды

Сколько вещества она пропустит в единицу времени, определит внутренний диаметр трубы 25 мм.

Потери напора у разных материалов.

Проходимость продукции зависит от нижеследующего.

  1. Ее рабочего пространства. Если оно будет слишком маленьким, увеличится гидравлическое сопротивление стенок системы и поток рабочей среды ослабнет.
  2. Давления в инженерной коммуникации.
  3. Длины коммуникации. Чем она более протяженная, тем трение, ослабляющее поток, сильнее.
  4. Степени гладкости материала. Чем она выше, тем вещество перемещается по системе быстрее.
  5. Возраста элементов, т. е. объема отложений на их стенках. Цена системы из б/у материалов будет невелика, но и эффективность снизится.
  6. Числа переходов в коммуникации от одного габарита к иному, а также поворотов.

Таблица предварительной пропускной способности.

Для бытовой системы можно применить простую формулу. Чтоб вычислить оптимальное внутреннее сечение элементов, надо знать затраты воды, а также скорость потока:

D=√(4-P-1000/π∙v).

Тут:

  • P обозначает расход воды;
  • π=3.14;
  • v – это скорость передвижения рабочей среды, она равна 0.7/1.2 м/сек. в аналогах сечением до 32 мм и 1.5/2 м/сек. в изделиях больше озвученной величины.

Отопительные аналоги

Когда требуется сделать своими руками монтаж системы отопления, требуемую проходимость ее элементов следует вычислить так, чтоб зимой все жилые комнаты были обогреты равномерно.

Для расчета изделий для отопления есть нижеследующая формула:

D=√(π∙Q)/(v∙Dt).

Символы тут значат:

  • D является нужным значением;
  • число π равно 3.14;
  • Q – поток тепловой энергии, в кВт;
  • v – это скорость рабочей среды, в м/сек.;
  • Dt является разностью температур (градусы Цельсия), на входе/выходе сети.

Так вы можете узнать, например, внутренний диаметр металлопластиковой трубы 16 для системы теплых полов.

Вывод

Значение условного пространства материала, очень важно. От правильности его выбора зависит эффективность и долговечность работы инженерной коммуникации (см.также статью “Трубная дюймовая резьба – особенности и способ нарезки”).

Видео в этой статье содержит дополнительные сведения по теме.

Диаметры труб

Какие существуют диаметры труб?

Водогазопроводные трубы имеют 2 основные характеристики (диаметра).

  1. Внутренний диаметр труб или по-другому, условный проход трубы Dу
  2. Наружный диаметр труб Dн

Внутренние диаметры труб:

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

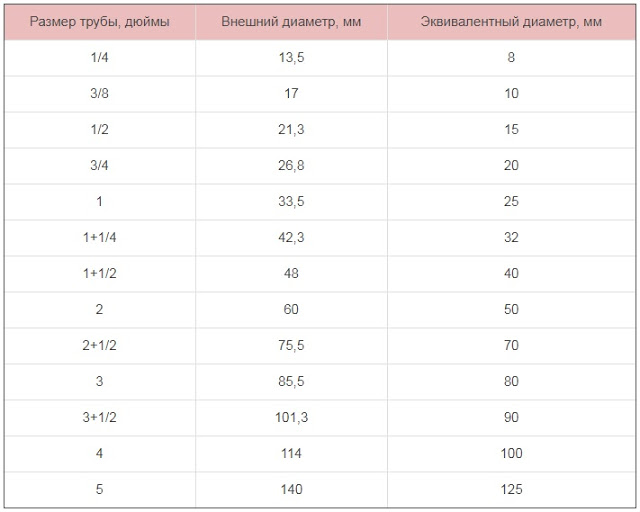

Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

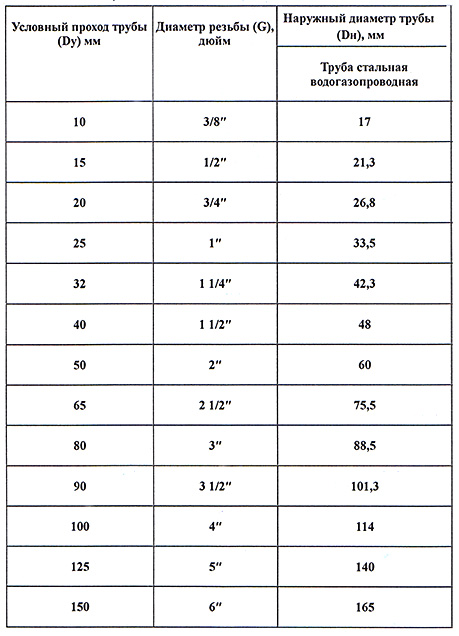

В таблице указаны размеры труб (диаметры) в мм и дюймах:

Условный проход трубы (Dy) мм

Диаметр резьбы (G), дюйм

Наружный диаметр трубы (Dн), мм

Труба стальная водогазопроводная

Бесшовная

Полимерная

10

3/8″

17

16

16

15

1/2″

21,3

20

20

20

3/4″

26,8

26

25

25

1″

33,5

32

32

32

1 1/4″

42,3

42

40

40

1 1/2″

48

45

50

50

2″

60

57

63

65

2 1/2″

75,5

76

75

80

3″

88,5

89

90

90

3 1/2″

101,3

102

110

100

4″

114

108

125

125

5″

140

133

140

150

6″

165

159

160

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

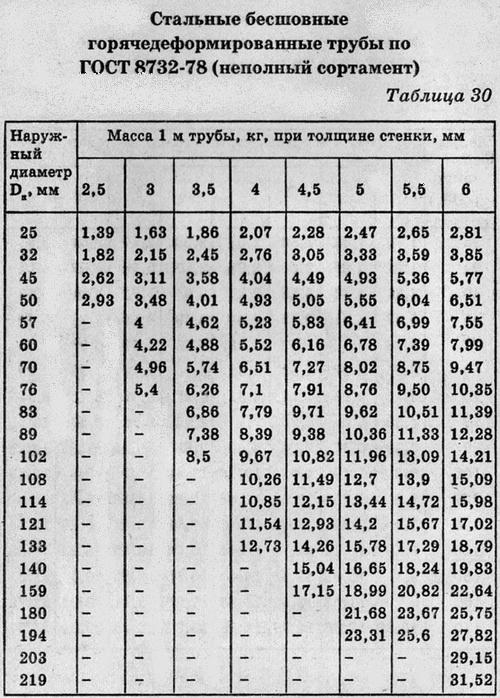

Наружные диаметры труб и толщина стенки труб:

Наружный диаметр, Dн мм

Толщина стенки, мм

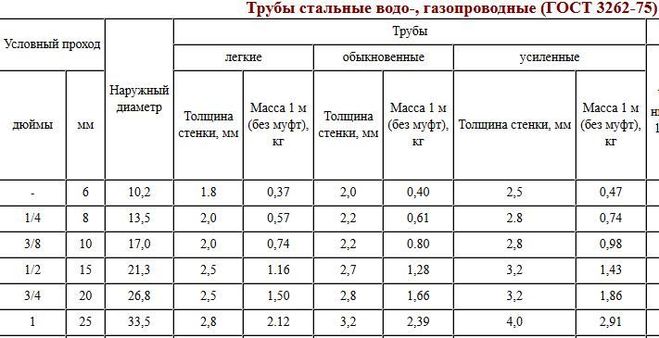

Трубы стальные водогазопроводные ГОСТ 3262-75

15

2,8

20

2,8

25

3,2

32

3,2

40

3,5

50

3,5

Трубы стальные электросварные ГОСТ 10704-91 ГОСТ 10705-80

57

3,5

76

3,5

89

3,5

4,0

102

3,5

4,0

108

3,5

4,0

114

4,0

4,5

133

4,0

4,5

159

4,5

5,0

6,0

Пластиковые трубы

10

2,0

1,7

1,4

1,2

1,0

0,8

0,6

0,5

0,5

12

2,4

2,0

1,7

1,4

1,1

0,9

0,8

0,6

0,6

0,5

0,5

16

3,3

2,7

2,2

1,8

1,5

1,2

1,0

0,8

0,7

0,7

0,6

0,5

20

4,1

3,4

2,8

2,3

1,9

1,5

1,2

1,0

0,9

0,8

0,7

0,7

0,5

25

5,1

4,2

3,5

2,8

2,3

1,9

1,5

1,2

1,1

1,0

0,9

0,8

0,7

0,5

32

6,5

5,4

4,4

3,6

2,9

2,4

1,9

1,6

1,4

1,3

1,1

1,0

0,8

0,7

0,5

Основные диаметры стальных труб для системы отопления частного дома

Данный параметр очень важен для обеспечения эффективности обогрева. Неправильный выбор диаметров труб для отопления отражается на объеме теплоносителя (следовательно, увеличении затрат на эксплуатацию системы при превышении нормы), его скорости (возможно появление постоянных шумов), а также гидравлических потерях.

Чтобы уже после окончания первого же сезона не заниматься переделкой контура, следует сразу определиться с оптимальным сечением монтируемых изделий. Как это сделать и что учесть при выборе труб по диаметру – со всем этим поможет разобраться предлагаемая статья.

Рассматривается только вариант с трубами стальными. Если для системы используются изделия из других материалов (меди, пластиков), то численные значения будут несколько иными.

Что учесть при выборе диаметра труб

  • К каждому товару прилагается спецификация, в которой отражены различные характеристики, в том числе, и размеры.  Применительно к диаметру стальной трубы производители указывают только внутренний.  Не путать с пластиковыми образцами, для которых в документации прописывается наружный!
  • При расчетах необходимо в качестве ориентира брать выходной патрубок котла. Именно под величину его сечения подбираются образцы.
  • Единой рекомендации по выбору диаметров стальных труб для отопительной системы быть не может по определению, так как все контура отличаются друг от друга, и нередко – принципиально. Поэтому при монтаже сложной по конфигурации (схеме) системы следует пользоваться соответствующими таблицами и ориентироваться на тепловую нагрузку и пропускную способность. Например, если дом в 2 – 3 этажа и дополнительно производится отопление пристроенного гаража (сарая, теплицы, бани) одним теплогенератором. В подобных случаях вычисления производятся индивидуально, причем для каждой нитки (линии), и учитывается множество нюансов.

Для большинства частных домов сложными расчетами можно пренебречь, тем более что есть пределы допусков, которые позволяют ограничиться определением примерной величины диаметра на той или иной «нитке» и подобрать соответствующую продукцию из ассортимента.

Практика подтверждает, что допущенные погрешности не сильно влияют на функционирование небольшой по протяженности системы отопления. Поэтому можно отметить лишь основные моменты, которые нужно принять к сведению при определении диаметров труб из стали.

Рекомендации

  1. Диаметр трубы на входе котла («обратка») не может превышать аналогичную характеристику изделия, присоединяемого к его выходу – или такой же, или чуть меньше.
  2. Если на трассе имеются отводы (разветвления), то до первого из них сечение изделий не меняется (в случае соединения – сварного или резьбового – нескольких колен).
  3. Подключение любых приборов – отопительных (радиаторы), контрольных или технологических (расширительный бак) делается трубами ½ ”.

На заметку!

Перевести дюймы в метрическую систему несложно. Достаточно значение диаметра (внутреннего!) умножить на 2,54 (см) или 25,4 (мм).

Примеры подбора диаметров стальных труб отопления

(варианты)

Приводить какие-либо формулы и примеры расчетов вряд ли целесообразно, так как не каждый читатель сможет самостоятельно оперировать исходными данными (а их еще нужно правильно определить). В принципе, вышеизложенной информации вполне достаточно, чтобы выбрать стальные трубы по диаметру для системы отопления небольшого частного строения.

Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб

Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб
Строительство – Инженерное оборудование.
Автор: Administrator
23.06.2010 09:57
  Наружный диаметр трубы, Dн (мм)

Условный проход, Dу (мм)

 Диаметр резьбы, G (мм)

Трубы ВГП(водогазопроводные)

 Трубы электросварные Трубы полимерные (ПВХ, ПНД, ПП)
 10  3/8”  17 16  16
 15  1/2”  21,3 20 20
 20  3/4″  26,8 26 25
 25  1”  33,5 32 32
 32  1·1/4″  42,3 42 40
 40  1·1/2″  48 45 50
 50  2″  60 57 63
 65  2·1/2″  75,5 76 75
 80  3″  88,5 89 90
 90  3·1/2″  101,3
 100  4″  114  108  110
 125  5″  140  133  125*
 150  6”  165  159  160
 200      219  225
 225      245  250
 250      273  280
 300      325  315
 400      426  400*
 500      530  500*
 600      630  630
 800      820  800*
 1000      1020  1000*
 1200      1220  1200*

* – Полимерные трубы этих наружных диаметров имеют нестандартный диаметр условного прохода.

Например – Наружный диаметр 125 мм соответствует напорным трубам ПНД (полиэтилен) и трубам из ПП (полипропилена). У первых толщина стенки будет 6 мм (соответственно диаметр условного прохода – 113 мм), у вторых толщина стенки будет 11,4 мм (Dу=114 мм).

Dн=400 мм. ПВХ Dу=380 мм, ПНД Dу=362 мм.

Dн=500 мм. ПВХ Dу=475 мм, ПНД Dу=452 мм.

Dн=800 мм. ПНД Dу=724 мм. Dн=1000 мм. ПНД Dу=905 мм. Dн=1200 мм. ПНД Dу=1108 мм.

Данные трубы

– Сталь – Размер железной трубы (IPS) Данные трубы

– Сталь – Размер железной трубы (IPS) | Опоры для труб Тейлора На главную ›Данные по трубам – Сталь – Размер железной трубы (IPS)
Номинальный размер трубы, дюймы Номинальный размер трубы, мм Внешний диаметр, дюймы Внешний диаметр мм График номер Толщина стенки, дюймы Вес трубы фунт / фут Вес воды фунт / фут
1/2 “ 15 0.84 21
10S 0,083 0,67 0,15
40 / СТАНД. 0,109 0,85 0,13
80 / XS 0,147 1,09 0,10
160 0,187 1,30 0,07
XX 0.294 1,72 0,02
3/4 “ 20 1.05 27
10S 0,083 0,86 0,27
5S 0,065 0,68 0,29
40 / СТАНД. / 40S 0,113 1,13 0,21
80 / XS / 80S 0. 154 1,47 0,19
160 0,218 1,94 0,13
XX 0,308 2,44 0,06
1 “ 25 1,315 33
5S 0,065 0,87 0,48
10S 0.109 0,87 0,41
40 / СТАНД. / 40S 0,133 1,40 0,37
80 / XS / 80S 0,179 1,68 0,31
160 0,250 2,17 0,23
XX 0,358 2,84 0.12
1-1 / 4 “ 32 1,66 42
5S 0,065 1.11 0,80
10S 0,109 1,81 0,71
40 / СТАНД. / 40S 0,140 2,27 0,65
80 / XS / 80S 0.191 3,00 0,56
160 0,250 3,77 0,46
XX 0,382 5,22 0,27
1-1 / 2 “ 40 1,9 48,3
5S 0,065 1,28 0,65
10S 0.109 2,09 0,96
40 / СТАНД. / 40S 0,145 2,72 0,88
80 / XS / 80S 0.200 3,63 0,77
160 0,281 4,87 0,61
XX 0,400 6,41 0. 41
2 “ 50 2,375 60,3
0,065 0,065 1,28 1,71
10S 0,109 2,64 1,58
40 / СТАНД. / 40S 0,154 3,65 1,45
80 / XS / 80S 0.218 5,02 1,28
160 0,343 7,45 0,97
XX 0,436 9,03 0,77
2-1 / 2 “ 65 2,875 73
5S 0,083 2,48 2,50
10S 0.120 3,53 2,36
40 / СТАНД. / 40S 0,203 5,79 2,07
80 / XS / 80S 0,276 7,66 1,84
160 0,375 10.01 1,54
XX 0,552 13,70 1.07
3 “ 80 3,5 89
5S 0,083 3,03 3,78
10S 0,120 4,33 3,61
40 / СТАНД. / 40S 0,216 7,58 3,20
80 / XS / 80S 0.300 10,25 2,86
160 0,438 14,33 2,34
XX 0,600 18,58 1,80
3-1 / 2 “ 90 4 102
5S 0,083 3,03 3,78
10S 0. 120 4,33 3,61
40 / СТАНД. / 40S 0,216 7,58 3,20
80 / XS / 80S 0,300 10,25 2,86
4 “ 100 4,5 114
5S 0,083 3,91 6,39
10S 0.120 5,61 6,17
LW 0,188 8,66 5,78
40 / СТАНД. / 40S 0,237 10,79 5,51
80 / XS / 80S 0,337 14,99 4,98
120 0,438 19,00 4.47
160 0,531 22,51 4,02
XX 0,674 27,54 3,38
5 дюймов 125 5,563 141
5S 0,109 6,38 9,71
10S 0,134 7.77 9,53
40 / СТАНД. / 40S 0,258 14,62 8,66
80 / XS / 80S 0,375 20,78 7,88
120 0,500 27,04 7,06
160 0,625 32,97 6,33
XX 0.750 38,55 5,61
6 дюймов 150 6,625 168
5S 0,109 7,58 13,96
10S 0,134 9,29 13,74
LW 0,219 14,99 13,02
40 / СТАНД. / 40S 0,280 18,98 12,51
80 / XS / 80S 0,432 28,58 11,29
120 0,562 36,40 10,29
160 0,718 45,30 9,16
XX 0,864 53.17 8,16
8 “ 200 8,625 219
5S 0,109 9,91 24,04
10S 0,148 13,40 23,59
LW 0,219 19,66 22,94
20 0.250 22,37 22,45
30 0,277 24,70 22,15
40 / СТАНД. / 40S 0,322 28,55 21,65
60 0,406 35,60 20,58
80 / XS / 80S 0,500 43,40 19.80
100 0,593 50,90 18,80
120 0,718 60,60 17.60
140 0,812 67,80 16,70
XX 0,875 72,40 16,10
160 0.906 74,70 15,80
10 “ 250 10,75 273
5S 0,134 9,91 37,40
10S 0,165 18,70 36,90
LW 0,219 24,70 36,10
20 0. 250 28,00 35,70
30 0,307 34,20 34,90
40 / СТАНД. / 40S 0,365 40,48 34,10
60 / XS / 80S 0,500 54,70 32,30
80 0,593 64,30 31.10
100 0,718 76,90 29,50
120 0,843 89,20 27,90
140 1.000 104,10 26,00
160 1,125 115,70 24.60
12 “ 300 12.75 324
5S 0,156 21,00 52,60
10S 0,180 24,20 52,20
20 / LW 0,250 33,40 51,00
30 0,330 43,80 49,70
СТАНД./ 40S 0,375 49,60 49,00
40 0,406 53,50 48,50
XS / 80S 0,500 65,40 47,00
60 0,562 73.20 46,00
80 0,687 88,50 44.00
100 0,843 107,20 41,60
120 1.000 125,50 39,30
140 1,125 139,70 37,50
160 1,312 160,30 34,90
14 дюймов 350 14 356
5S 0. 156 23,10 63,70
10S 0,188 27,70 63,10
10 (LW) 0,250 36,70 62,00
20 0,312 45,70 60,80
30 / СТД 0,375 54,60 59.70
40 0,438 63,40 58,60
XS 0,500 72,10 57,50
60 0,593 84,90 55,80
80 0,750 106,10 53,10
100 0.937 130,80 50,00
120 1.093 150,70 47,50
140 1,250 170,20 45,00
160 1.406 189,10 42,60
16 “ 400 16 406
5S 0.169 27,90 83,50
10S 0,188 31,80 83,00
10 (LW) 0,250 42,10 81,70
20 0,312 52,40 80,40
30 / СТД 0,375 62,60 79.10
40 / XS 0,500 82,80 76,50
60 0,656 107,50 73,40
80 0,843 136,50 69,70
100 1.031 164,80 66,10
120 1. 218 192,30 62,60
140 1,438 223,70 58,60
160 1,596 245,10 55,58
18 дюймов 450 18 457
5S 0,165 31,40 106,20
10S 0.188 35,80 105,60
10 (LW) 0,250 47,40 104,10
20 0,312 59,00 102,70
СТД 0,375 70,60 101,20
30 0,438 82,20 99.70
XS 0,500 93,50 98,30
40 0,562 104,70 96,90
60 0,750 138,20 92,60
80 0,937 170,80 88,40
100 1.156 208,00 83,70
120 1,375 244,20 79,10
140 1,562 274,30 75,30
160 1,781 308,50 70,90
20 “ 500 20 508
5S 0.188 39,80 131,00
10S 0,218 46,10 130,20
10 (LW) 0,250 52,70 129,30
20 / СТД 0,375 78,60 126,00
30 / XS 0,500 104,10 122. 80
40 0,593 122,90 120,40
60 0,812 166,40 114,80
80 0,937 208,90 109,40
100 1,281 256,10 103,40
120 1.500 296,40 98,30
140 1,750 341,09 92,60
160 1,968 379,10 87,80
22 “ 550 22 559
10 (LW) 0,250 58,10 129,30
СТД 0.375 86,60 153,60
XS 0,500 114,80 150,00
24 “ 600 24 610
5S 0,218 55,40 188.80
10 (LW) / 10S 0,250 63,40 187.80
20 / СТД 0,375 94,60 183.80
XS 0,500 125,50 179,90
30 0,562 140,70 178,00
40 0,687 171,10 174,10
60 0.968 238,10 165,60
80 1,218 296,40 158,10
100 1,531 367,40 149,10
120 1,812 429,40 141,20
140 2,062 483,20 134. 30
160 2,343 542,00 126,90
26 “ 650 26 650
СТД 0,375 102,60 216.80
XS 0,500 136.20 212,50
28 “ 700 28 711
СТД 0.375 110,70 252,50
XS 0,500 146,90 247,90
30 “ 750 30 762
5S 0,250 79,40 296,00
10 (LW) / 10S 0,312 98,90 293.50
СТД 0,375 118,70 291,00
20 / XS 0,500 157.60 286,00
30 0,625 196,10 281,10
32 “ 800 32 813
СТД 0.375 126,70 332,10
XS 0,500 168,20 326.80
34 “ 850 34 864
СТД 0,375 134,70 376,00
XS 0,500 178,90 370,30
36 дюймов 900 36 914
СТД 0. 375 142,70 422.60
XS 0,500 189.60 416,60
42 “ 1050 42 1067
СТД 0,375 166,70 578,70
XS 0,500 221.60 571,70
48 “ 1200 48 1219
СТД 0.375 190,80 252,50
XS 0,500 253,70 247,90
Диаграмма внешнего диаметра трубы

| Total Piping Solutions

Эта таблица основана на самых последних стандартах на трубы и информации, предоставленной производителями труб. Всегда проверяйте внешний диаметр трубы. или окружность перед заказом изделий для соединения и ремонта труб.Total Piping Solutions, Inc. рада помочь вам выбрать продукт, который наилучшим образом соответствует вашим потребностям для труб любого размера. Диаметр трубы указывается в дюймах.

Тип трубы Номинальный размер трубы (дюймы)
Труба из меди, стали и пластика 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Медные трубки (C. Т.С.),63 0,88 1,13 1,38 1,63 2,13 2,63 3,13 4,13 5,13 6,13
Стальная труба Schedule 40 0,84 1,05 1,32 1,66 1,90 2,38 2,88 3,50 4.50 5,56 6,63 8,63 10,75 12,75 14,00 16,00 18,00 20,00 24,00 30,00
ПВХ-СТД 1,32 1,90 2,38 2,88 3,50 4,50 6,63 8,63 10,75 12,75
ПВХ-С. I. Размер 4,80 6,90 9,05 11,10 13,20
Полиэтиленовая труба IPS 1,05 1,32 1,66 1,90 2,38 3,50 4,50 5,56 6,63 8,63 10.75 12,75 14,00 16,00 18,00 20,00 24,00 30,00
Полиэтиленовая труба DI Размер 4,80 6,90 9,05 11,10 13,20 17,40 19,50 21,60 25,80
Труба чугунная 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Класс 100-250 AWWA 3. 96 4,80 6,90 9,05 11,10 13,20 15.30 17,40 19,50 21,60 25,80 32,00
Класс A AWWA Pit Cast 2,50 3,80 4,80 6,90 9,05 11,10 13,20 15.30 17.40 19,50 21,60 25,80 31,74
Класс B AWWA Pit Cast 3,96 5,00 7,10 9,05 11,10 13,20 15.30 17,40 19,50 21,60 25,80 32,00
Класс C AWWA Pit Cast 3. 96 5,00 7,10 9,30 11,40 13,50 15,65 17,80 19,92 22.06 26,32 32,40
Класс D AWWA Pit Cast 3,96 5,00 7,10 9,30 11,40 13,50 15,65 17.80 19,92 22.06 26,32 32,74
Асбестоцементная труба класса 100 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Обработанный конец 3. 74 4,64 6,91 9,11 11,24 13,44 15.07 17,15 19,90 22,12 26,48 33,12
Грубый ствол Fluid-Tite 3,93 5,05 7,16 9,32 11,46 13,70 15,36 17.50
Флинтит М.Е. 3,74 4,64 6,91 9,11 10,89 12,99 15.07 17,15 19,90 22,12 26,48 33,12
Грубый ствол из кремнезема 3.94 4,90 7,13 9,33 11,30 13,42 15,45 17.60
Грубый ствол Ring-Tite 3,95 4,92 7,19 9,39 11,47 13,74 15.51 17,65 20,44 22.68 27,12 33,80
Permaflex грубый ствол 4,84 7,15 9,35 11,47 13,74 15,55 17,55
Минимальный стандартный грубый ствол 4,79 7.05 9,22 11,25 13,37 15,36 17,50 20,44 22,50 27,17
Максимальный стандартный грубый ствол 5,26 7,40 9,57 11,77 14,04 15,80 17,94 20,44 22,50 27.17
Асбестоцементная труба класса 150 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Обработанный конец 3.84 4,81 6,91 9,11 11,66 13,92 16,22 18,46 20,94 23,28 27,96 35,00
Грубый ствол Fluid-Tite 4,03 5,14 7,12 9,32 11,85 14,11 16,41 18.65
Грубый ствол из кремнезема 4,04 5,01 7,13 9,33 11,88 14,14 16,48 18,72
Грубый ствол Ring-Tite 4,13 5,07 7.17 9,37 11,92 14,18 16,48 18,72 21,30 23,64 28,32 35,42
Permaflex грубый ствол 5,00 7,20 9,40 11,92 14,20 16,50 18,75
Минимальный стандартный грубый ствол 4.97 7,07 9,27 11,82 14,08 16,38 18,62 21,20 23,54 28,22
Максимальный стандартный грубый ствол 5,32 7,37 9,62 12,12 14,38 16,73 18,97 21,20 23.54 28,22
Асбестоцементная труба класса 200 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Обработанный конец 3.84 4,81 6,91 9,11 11,66 13,92 16,22 18,46 22,18 24,66 29,62 37,06
Грубый ствол Fluid-Tite 4,18 5,32 7,36 9,46 11,88 14,11 16,44 18.74
Грубый ствол из кремнезема 4,17 5,32 7,26 9,44 11,88 14,14 16,53 18,84
Грубый ствол Ring-Tite 4,17 5,33 7.32 9,50 11,92 14,18 16,55 18,90 22,54 25,02 29,98 37,48
Permaflex грубый ствол 5,32 7,26 9,50 11,95 14,20 16,55 18,90
Минимальный стандартный грубый ствол 5.22 7,26 9,39 11,77 14,03 16,44 18,74
Максимальный стандартный грубый ствол 5,57 7.60 9,79 12,12 14,38 16,88 19,19
Труба канализационная 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
A / C Канализация 1500 4.81 6,92 9,02 11,12 13,22 15.30 16,34 17,38
A / C Канализация 2400 4,87 6,98 9,04 11,16 13,26 15,36 16,42 17,46 19,54 21,66 25.78
Класс канализации кондиционера 3300 5,05 7,14 9,22 11,36 13,50 15,46 16,66 17,72 19,82 21,88 26,10 32,34
Класс канализации кондиционера 4000 11.50 13,64 15,78 16,84 17,90 20,02 22,10 26,32 32,60
A / C Канализация 5000 11,70 13,86 16,00 17,06 18,14 20,36 22,32 26,60 32,90
Асбестоцемент ACME 4.62 6,66 8,96 11,05 13,15 15,23 16,11 17,31 19,39 32,45 25,67 32,13
ПВХ пластик SDR 35 4,22 6,28 8,40 10,50 12,50
ПВХ пластик SDR 41 4.22 6,28 8,16 10,20 12,24 15.30 18,70 24.80
Чугунная грунтовая труба (без ступицы) 4,38 6,30 8,38
Чугунная грунтовая труба (эксплуатационная масса) 4.30 6,30 8,38 10,50 12,50
Чугунная грунтовая труба (сверхтяжелая) 4,62 6,62 8,75 10,88 12,88
Глина минимум 5.00 7,19 9,25 11,50 13,75 17,19 20,65 27,5 34,38
Глина максимальная 5,38 7,56 9,75 12,00 14,31 17,81 21,44 28,50 35.63
Бетон (средний) 6,00 8,00 10,25 12,75 15,50 18,75 22,00 29,00 35,50
Ирригационная трубка 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Асбестоцемент для орошения, тип 5 4.74 6,70 9,02 11,12 13,22
Асбестоцемент для орошения 15 4,86 ​​ 6,81 9,04 11,16 13,26
Асбестоцемент для орошения 25 4.97 7,10 9,27 11,31 13,74
Пластиковая оросительная трубка (PIP) 4,13 6,14 8,16 10,20 12,24 15.30 18,70 22,05 24.80
Тип трубы 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14 15 16 18 20 24 30
Номинальный размер трубы (дюймы)

Таблица размеров труб – Rolled Alloys, Inc.

Загрузить техническое описание (.PDF)

Номинальный размер трубы (NPS) – это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.


РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)

Номинал

О.D. Дюймы

10с

10

40s и стандарт

40

80-е и E.H.

80

160

1/8

.405

.049

.049

.068

.068

.095

.095

1/4

. 540

.065

.065

.088

.088

.119

.119

3/8

.675

.065

.065

.091

.091

.126

.126

1/2

.840

.083

.083

.109

.109

.147

.147

.187

3/4

1.050

.083

.083

.113

.113

.154

.154

. 218

1

1,315

.109

.109

.133

.133

. 179

. 179

. 250

1 1/4

1,660

.109

.109

.140

.140

.191

.191

. 250

1 1/2

1.900

.109

.109

.145

.145

.200

.200

. 281

2

2,375

.109

.109

.154

.154

.218

. 218

.343

2 1/2

2,875

. 120

. 120

. 203

. 203

.276

.276

. 375

3

3.500

.120

. 120

. 216

. 216

.300

.300

.437

3 1/2

4.000

. 120

. 120

.226

.226

. 318

.318

4

4.500

. 120

. 120

. 237

. 237

.337

.337

. 531

4 1/2

5.000

.247

.355

5

5,563

.134

.134

.258

.258

. 375

. 375

.625

6

6,625

.134

.134

.280

.280

.432

.432

0,718

7

7,625

.301

. 500

8

8,625

.148

.148

.322

.322

. 500

. 500

.906

9

9,625

.342

. 500

10

10.750

.165

.165

.365

.365

. 500

.593

1,125

11

11.750

. 375

. 500

12

12.750

.180

.180

.375

.406

. 500

.687

1,312

14

14,000

. 188

. 250

. 375

.437

. 500

0,750

1.406

16

16.000

. 188

. 250

. 375

. 500

. 500

.843

1,593

18

18,000

. 188

. 250

. 375

. 562

.500

.937

1,781

Размеры и вес трубы

  • Легенда
    • Толщина стенки в дюймах
    • Вес стали в фунтах. за фут
1/8 .405
.035
.1383		 .049
.1863		.049
. 1863

.068
.2447		 .068
.2447
.095
.3145		 .095
.3145




1/4. 540
.049
.2570		 .065
.3297		 .065
.3297

.088
.4248		 .088
.4248
.119
.5351		 .119
.5351




3/8.675
.049
.3276		 .065
.4235		 .065
.4235

.091
.5676		 .091
.5676
.126
.7338		 .126
.7338




1/2.840 .065
.5383		 .065
.5383		 .083
.6710		 .083
.6710

.109
.8510		 .109
.8510
.147
1.088		 .147
1.088


.187
1.304		 0,294
1,714
3/4 1.050 .065
.6838		 .065
.6838		 .083
.8572		 .083
.8572

.113
1.131		 .113
1.131
.154
1.474		 .154
1.474


.218
1,937		 .308
2.441
1 1,315 .065
.8678		 .065
.8678		 .109
1.404		 .109
1.404

.133
1.679		 .133
1.679
0,179
2,172		 0,179
2,172


.250
2,844		 .358
3.659
1-1 / 4 1,660 0,065
1,107		 0,065
1,107		 .109
1.806		 .109
1.806

.140
2.273		 .140
2.273
.191
2.997		 .191
2.997


.250
3,765		 0,382
5,214
1-1 / 2 1.900 0,065
1,274		 0,065
1,274		 .109
2,085		 .109
2,085

0,145
2,718		 0,145
2,718
.200
3,631		 .200
3,631


.281
4,859		 .400
6.408
2 2,375 0,065
1,604		 0,065
1,604		 .109
2,638		 .109
2,638

.154
3.653		 .154
3.653
0,218
5,022		 0,218
5,022


.343
7,444		 .436
9.029
2-1 / 2 2,875 0,083
2,475		 0,083
2,475		 .120
3,531		 .120
3,531

.203
5,793		 .203
5,793
0,276
7,661		 0,276
7,661


.375
10,01		 0,52
13,70
3 3,500 0,083
3,029		 0,083
3,029		 .120
4,332		 .120
4,332

0,216
7,576		 0,216
7,576
0,300
10,25		 0,300
10,25


.437
14,32		 .600
18,58
3-1 / 2 4.000 0,083
3,472		 0,083
3,472		 .120
4,973		 .120
4,973

.226
9.109		 .226
9.109
.318
12,51		 .318
12,51



.636
22,85
4 4.500 0,083
3,915		 0,083
3,915		 .120
5,613		 .120
5,613

.237
10,79		 .237
10,79		 0,281
12,66		 0,337
14,98		 0,337
14,98
.437
19,01
0,531
22,51		 0,674
27,54
4-1 / 2 5.000





0,247
12,53

.355
17,61




.710
32,53
5 5,563 .109
6.349		 .109
6.349		 .134
7,770		 .134
7,770

0,258
14,62		 0,258
14,62
0,375
20,78		 0,375
20,78
.500
27,04
.625
32.96		 0,750
38,55
6 6,625 .109
7,585		 .109
7,585		 .134
9.290		 .134
9.290

0,280
18,97		 0,280
18,97
.432
28,57		 .432
28,57
.562
36,39
,718
45,3		 .864
53,16
7 7,625





.301
23,57

.500
38,05




0,875
63,08
8 8,625 .109
.109
.148
13,40		 .148
13,40		 0,250
22,36		 0,277
24,70		 .322
28,55		.322
28,55		 .406
35,64		. 500
43,39		. 500
43,39		 .593
50,87		,718
60,93		 0,812
67,76		 .906
74,69		 .885
72,42
9 9,625





.342
33,9

. 500
48,72





10 10,750 .134
15,19		 .134
15,19		 0,165
18,65		 0,165
18,65		.250
28,04		 .307
34,24		 .365
40,48		 .365
40,48		. 500
54,74		. 500
54,74		 .593
64.33		,718
76,93		 .843
89.20		 1.000
104.1		 1,125
115,7
11 11,750





.375
45,55

. 500
60,07





12 12,750 .156
21.07		 0,165
22,18		 .180
24,17		 .180
24,17		.250
33,38		 .307
34,24		 .365
40,48		 .365
40,48		. 500
54,74		. 500
54,74		 .593
64.33		,718
76,93		 .843
89.20		 1.000
104.1		 1,125
115,7
14 14.000 .156
23.07
0,188
27,73		 0,250
36,71		 .312
45,38		 0,375
54,57		 0,375
54,57		 .437
63,37		 .593
84.91		 .500
72.09		 0,750
106,1		 .937
130,7		 1,093
150,7		 1,250
170,2		 1.406
189.1
16 16,000 0,165
27,90
0,188
31,75		 0,250
42,05		 .312
52,36		 0,375
62,58		 0,375
62,58		. 500
82,77		 0,656
107,5		. 500
82,77		 .843
136,5		 1.031
164,8		 1,218
192,3		 1,427
223,5		 1,593
245,1
18 18,00 0,165
31,43
0,188
35,76		 0,250
47,39		 .312
59.03		 .437
82.06		 0,375
70,59		 .562
104.2		 0,750
138,2		. 500
93,45		 .937
170,8		 1,156
208,0		 1,375
244,1		 1,562
274,2		 1,781
308,5
20 20.000 0,188
39,78
,218
46,05		 .250
52.73		 0,375
78,6		. 500
104,1		 0,375
78,6		 .593
122,9		 0,812
166,4		. 500
104,1		 1,031
208,9		 1,280
256,1		 1,500
296,4		 1,750
341,1		 1,968
379,0
22 22,000.188
43,8
,218
50,71		,250
58,07		 0,375
86,61		. 500
114,81		 0,375
86,61
0,875
197,41		. 500
114,81		 1,125
250,81		 1,375
302,88		 1,625
353,61		 1,875
403,0		 2.125
451,06
24 24,000,218
55,37
0,250
63,41		 0,250
63,41		 0,375
94,62		 .562
140,8		 0,375
94,62		 0,687
171,2		 .968
238,1		. 500
125,5		 1,218
296.4		 1,531
367,4		 1,812
429,4		 2,062
483,1		 2,344
542,13
26 26,000


.312
85,60		 .500
136,17
0,375
102,63

.500
136,17





28 28,000


.312
92,26		. 500
146,85		 .625
182,73		 0,375
110,64








30 30.000 0,250
79,43
.312
98.93		 .312
98.93		. 500
157,53		 .625
196.08		 0,375
118,65

. 500
157,53





32 32.000


.312
105,59		. 500
168.21		 .625
209,43		 0,375
126,66		 .688
230.08
. 500
168.21





34 34.000


.312
112,25		. 500
178,89		 .625
222,78		,375
134,667		 .688
244,77







36 36.000


.312
118.92
.625
236,13		 0,375
142,68		 0,750
262,35
. 500
189,57





Американский

Стандартные размеры

Труба с гладким концом

Ковкий чугун с центробежным литьем

Размер
(в.)		 т фунтов
Толщина
дюйм		 Масса
фунт / фут		 т фунтов
Толщина
дюйм		 Масса
(фунт / фут)
4 0,25 10,9 0,32 13,8
6 0.25 16,0 0,34 21,4
8 0,25 21,1 0,36 30,1
10 0,26 27,1 0,38 39,2
12 0,28 34.8 0,40 49,2
14 0,28 40,4 0,42 60,1
16 0,3 49,3 0,43 70,1
18 0,31 57,2 0.44 80,6
20 0,33 67,5 0,45 91,5
24 0,33 80,8 0,47 114,4
30 0,34 103,5 0,51 154.4
36 0,38 138,5 0,58 210,3
42 0,41 173,8 0,65 274,0
48 0,46 222,6 0,72 346,6
54 0.51 279,7 0,81 441,9
60 0,54 317,0 0,83 485,0
64 0,56 350,5 0,87 542,0

AWWA C151 – минимальные классы толщины в этом стандарте: класс 350 для размеров 4–12 дюймов, класс 250 для размеров 14–20 дюймов, класс 200 для размеров 24 дюймов и класс 150 для размеров 30–64 дюймов.

AWWA C115 – минимальная толщина для всех размеров трубы из высокопрочного чугуна для нарезания резьбы на фланцах.

Стеновая труба обычно изготавливается из трубы из высокопрочного чугуна с шаровидным графитом особого класса 53, но может поставляться с минимальным классом, если не включены резьбовые фланцы или резьбовые раструбы MJ или если не указано иное.

Schedule 40 Чугунная труба | Размеры стальных труб SCH 40 | Стальная труба SCH 40 номинальное давление

Schedule 40 Поставщики чугунных труб, складские запасы оцинкованных труб сортамент 40

Таблица 40 Вес чугунной трубы, Таблица 40 Размеры железной трубы, Таблица 40 Таблица чугунных труб, Таблица 40 Цена чугунной трубы, Таблица 40 Цена черной трубы, Таблица 40 Прочность чугунной трубы, Таблица 40 Толщина стенки чугунной трубы, Спецификация 40 Номинальное давление чугунной трубы

Чугунная труба Schedule 40 на продажу, цена 1 дюйм Schedule 40 Чугунная труба, 2 стальных трубы SCH 40 дистрибьютор, список 40 дилеров по черной стальной трубе в Индии, ASTM A53 schedule 40 бесшовные трубы из углеродистой стали Экспортер в Индии, Schedule 40 оцинкованные Стальные трубы Stockist в Мумбаи, Поставщик черных железных труб сортамента 40, дистрибьютор труб из углеродистой стали сортамента 40, Производитель черных труб сортамента 40, 3 трубы Sch 40 Trader, Бесшовные стальные трубы сортамента 40 Акционер

Посетите крупнейший завод крепежных деталей Inconel , проверьте обновленные болты Hastelloy Прайс-лист

Новый сток !!! Проверить цену Nickel 200 Tube

Вес чугунной трубы Schedule 40 | Таблица 40 Размеры чугунных труб | График 40 Цена чугунных труб | Номинальное давление чугунной трубы Schedule 40

Тема на странице:

  • График 40 Вес чугунной трубы
  • Размеры чугунной трубы Schedule 40
  • График 40 чугунных труб
  • График 40 Чугунная труба Цена
  • Schedule 40 Черная трубка Цена
  • График 40 Прочность чугунных труб
  • Schedule 40 Толщина стенки чугунной трубы
  • График 40 Номинальное давление чугунной трубы
  • Номинальный размер трубы (NPS)

Чугун труба представляет собой трубу, которая была историческое использование в качестве напорной трубы для передачи воды, газа и сточных вод, а также в качестве воды дренажной трубы в течение 19-го и 20-го века.Он состоит преимущественно из трубы из серого чугуна и часто используется без покрытия, хотя более поздние покрытия и футеровка уменьшают коррозию и улучшают гидравлику. На смену чугунным трубам пришла труба из высокопрочного чугуна, которая является прямым развитием, и большинство существующих производственных предприятий перешли на новый материал в 1970-х и 1980-х годах. (Ссылка Википедия)

Steel Tubes India – производитель, складской запас и поставщик особо тяжелых чугунных грунтовых труб и фитингов от 2 до 15 дюймов, а также труб с двумя ступицами от 2 до 6 дюймов.У нас также есть полный ассортимент труб и фитингов без рукавов от 1 ½ “до 15”.

ASTM A48 КЛАСС 40 СЕРЫЙ ЧУГУН

ASTM A48 No. 40 – средний сорт серого чугуна в США. Для других стран нет равной оценки. В Китае это может быть класс между HT250 и HT300 или между GG25 и GG30.

Физические свойства класса 40:

Предел прочности на разрыв, испытанный на испытательном стержне мин.276 МПа. Что касается серого чугуна, то в норме требований к пределу текучести и относительному удлинению не было. Твердость должна быть около 200–250 твердости по Бринеллю. Однако этот диапазон приведен только для справки. В зависимости от характера отливок и применения чугунолитейные заводы и клиенты могут производить и требовать особого диапазона твердости.

Химический состав класса 40:

Что касается этой марки, химический состав не требуется в стандартах, производители чугуна могут корректировать свой состав в соответствии со своим опытом, если предел прочности на разрыв может соответствовать требованиям.Ниже приведены общие химические компоненты только для справки.

C: 2,80-3,30, Si: 1,20-1,70, Mn: 0,70-1,20, P≤0,15, S≤0,12, углеродный эквивалент: 3,7-3,9.

Труба чугунная

Выберите механические или надувные заглушки для труб на основе указанного ниже внутреннего диаметра трубы и давления, которое необходимо заблокировать

No-Hub

Размеры и допуски втулки и втулки для труб и фитингов без ступицы

Размер Внутренний диаметр ствола Внешний диаметр ствола Внешний диаметр ствола Ширина втулки Толщина ствола Проушина для позиционирования прокладки
дюймов дюймов дюймов дюймов дюймов дюймов дюймов дюймов
B Дж M Н (±.13) T-Ном. Т-Мин. Вт
1,5 1,50 ± 0,09 1,90 ± 0,06 1,96 ± 0,06 0,25,16.13 1,13
2 1,96 ± 0,09 2,35 ± 0,09 2,41 ± 0,09 0,25,16,13 1,13
3 2.96 ± 0,09 3,35 ± 0,09 3,41 ± 0,09 0,25,16,13 1,13
4 3,94 ± 0,09 4,38+.09 4,44 + 0,09 .31,19 0,15 1,13
-,05
5 4.94 ± 0,09 5,30 + 0,09 5,36 ± 0,09 .31,19 0,15 1,50
– 0,05
6 5.94 ± 0,09 6,30 + 0,09 6,36 + 0,09 .31,19 0,15 1,50
– 0,05
8 7.94 ± 0,13 8,38 ± 0,09 8,44 ± 0,09 .31,23,17 2,00
10 10,00 ± 0,13 10.56 ± 0,09 10,62 ± 0,09 .31,28,22 2,00
12 11,94 ± 0,09 12,50 ± 0,13 12.62 ± 0,13 .31,28,22 2,75
15 15,11 ± 0,09 15,83 ± 0,13 16,12 ± 0,13.31,36 .30 2,75

Десятифутовые пучки труб (для труб без ступицы)

Размер штук Вес

Высота

каждый фунтов дюймов

1.5 х 10

 72 2109 12
2 х 10 54 2068 11
3 х 10 36 1965 14
4 х 10 27 1943 17
5 х 10 24 2380 20
6 х 10 18 2142 23
8 x 10 8 1332 22
10 х 10 6 1542 26
12 х 10 6 1925 29
15 х 10 2 1002 19
Указанные выше веса являются приблизительными и предназначены только для транспортировки.
Служебные веса

Размер Длина телескопирования Hub I.D. Баррелл О.Д. Barrell I.D. Номинальная толщина
дюймов Y А Дж B т

2

 2.50 2,94 2.30 1,96 0,17
3 2,75 3,94 3,30 2,96 0.17
4 3,00 4,94 4.30 3,94 0,18
5 3,00 5,94 5.30 4,94 0,18
6 3,00 6,94 6,30 5,94 0,18
8 3.50 9,25 8,38 7,97 0,23
10 3,50 11,38 10,50 9,94 0.28
12 4,24 13,50 12,50 11,94 0,28
15 4,25 16,95 15.88 15,16 0,36

Пятифутовая труба с одной ступицей

Размер Длина (L) Вес
фут фунтов
2 х 5 5 22.5
3 х 5 5 31,8
4 х 5 5 41,0
5 х 5 5 52,5
6 х 5 5 69.2
8 x 5 5 101,0
10 х 5 5 150,9
12 х 5 5 185.7
15 х 5 5 287,5
Очень тяжелая


Размер Длина телескопирования Хаб I.Д. Баррелл О.Д. Barrell I.D. Номинальная толщина
дюймов Y А Дж B т

2

 2.50 3,06 2,38 2,00 0,19
3 2,75 4,19 3,50 3,00 0.25
4 3,00 5,19 4,50 4,00 0,25
5 3,00 6,19 5.50 5,00 0,25
6 3,00 7,19 6,50 6,00 0,25
8 3.50 9,50 8,62 8,00 0,31
10 3,50 11,62 10,75 10,00 0.37
12 4,25 13,75 12,75 12,00 0,37
15 4,25 16,95 15.88 15,00 0,44

Пять футов длины, труба с одной ступицей

Размер Длина (L) Вес
фут фунтов
2 х 5 5 25.0
3 х 5 5 44,4
4 х 5 5 59,6
5 х 5 5 73,7
6 х 5 5 81.4
8 x 5 5 141,1
10 х 5 5 196,7
12 х 5 5 245.2
15 х 5 5 350,0
Содержимое этого веб-сайта можно использовать, но без каких-либо гарантий или обязательств. Эта информация считается правильной, но ее всегда следует перепроверять с помощью альтернативных источников. Строго придерживайтесь всех применимых национальных и местных правил и практик.

Внимание: Все заглушки труб должны быть заблокированы или закреплены надлежащим образом в отношении силы, равной времени давления головки площадь поперечного сечения трубы.Мусор или выступы в трубопроводе могут повредить уплотнение или привести к разрыву надувных заглушек. НИКОГДА не используйте надувную заглушку, если ее выход из строя может привести к травмам или катастрофическим повреждениям, или в качестве единственного средства защиты персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента системы.
Примечание 1: Механические и литые резиновые заглушки обычно используются для испытаний, потому что изготовленные заглушки типа Multi-Flex могут допускать некоторую просачивание, если не настроены для положительного уплотнения.
Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в ценовом предложении или в подтверждающем заказе.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ ЧУГУН?

  • Наивысшая прочность
  • Твердость
  • Устойчивость к износу и реакция на термообработку
  • Отличное до очень хорошее демпфирование шума и вибрации
  • Очень хорошая обрабатываемость
Спецификация класс или класс Cu Твердость макс., HB Предел прочности при растяжении мин, Ksi
ASTM A159 Серый чугун G1800 187 18
G2500 170-229 25
G3000 187-241 30
G3500 207-255 35
G4000 217-269 40
ASTM A47 Ковкий чугун 32510 50
ASTM A48 Серый чугун 20 20
25 25
30 30
35 35
40 40
45 45
50 50
55 55
60 60
ASTM A439 Аустенитный высокопрочный чугун Д-2 139-202 58
Д-2Б 148-211 58
D-2C 121–171 58
Д-3 139-202 55
D-3A 131-193 55
Д-4 202-273 60
Д-5 131-185 55
Д-5Б 139-193 55
Д-5С 131-193 65
ASTM A532 Утюг, устойчивый к истиранию I-A 550 мин
I-B 550 мин
I-C 550 мин
I-D 500 мин
II-A 1.2 550 мин
II-B 1,2 450 мин
II-D 1,2 450 мин
III-A 1.2 450 мин
ASTM A536 Ковкий чугун 60-40-18 60
65-45-12 65
80-55-06 80
100-70-03 100
120-90-02 120
ASTM A897 Шлифованный ковкий чугун 110-70-11 110
130-90-09 130
150-110-07 150
175-125-04 175
200-155-02 200
230-185-01 230

Трубы СЧ 40 диаграмма, размеры, масса и толщина стенки трубы
SCH 40 Стальная труба, размер ANSI B 36.10
Внешний диаметр, внутренний диаметр и толщина различных труб
Номинальный размер ЦЕНТРОБЕЖНАЯ ТРУБА ANSI A21.6 • ANSI A21.8 AWWA C106 • AWWA C108 PIT CAST PIPEANSI A21.2 AWWA C102
O.D. I.D. ТОЛЩИНА O.D. I.D. ТОЛЩИНА
КЛАСС 50 50 фунтов / кв. Дюйм 115 футов.HD.
3 “ 3,96 3,32 .32 3,80 3,06 0,37
4 “ 4.80 4,10 0,35 4,80 4,00 .40
6 “ 6,90 6,14 0,38 6.90 6,04 .43
8 “ 9,05 8,23 .41 9,05 8,13 .46
10 “ 11.10 10,22 .44 11,10 10,10 .50
12 “ 13,20 12,24 .48 13.20 12,12 .54
14 “ 15.30 14,34 .48 15.30 14,22 .54
16 “ 17.40 16,32 .54 17,40 16,24 .58
18 “ 19,50 18,42 .54 19.50 18,24 .63
20 “ 21,60 20,46 .57 21,60 20,28 0,66
24 “ 25.80 24,54 .63 25,80 24,32 0,74
30 “ 32,00 30,42 0,79 31.74 30,00 0,87
36 “ 38,30 36,56 0,87 37,96 36,02 0,97
42 “ 44.50 42,56 0,97 44,20 42.06 1,07
48 “ 50,80 48,68 1,06 50.50 48,14 1,18
54 “––– 56,66 54,06 1,30
60 “––– 62.80 60,02 1,39
КЛАСС 100 100 фунтов / кв. Дюйм 231 футов. HD.
3 “ 3.96 3,32 .32 3,80 3,06 0,37
4 “ 4,80 4,10 0,35 4.80 4,00 .40
6 “ 6,90 6,14 0,38 6,90 6,04 .43
8 “ 9.05 8,23 .41 9,05 8,13 .46
10 “ 11,10 10,22 .44 11.10 10,10 .50
12 “ 13,20 12,24 .48 13,20 12,12 .54
14 “ 15.30 14,28 .51 15.30 14,14 .58
16 “ 17,40 16,32 .54 17.40 16,14 .63
18 “ 19,50 18,34 .58 19,50 18,14 0,68
20 “ 21.60 20,36 0,62 21,60 20,18 0,71
24 “ 25,80 24,44 0,68 25.80 24,20 0,80
30 “ 32,00 30,42 0,79 32,00 30,12 .94
36 “ 38.30 36,56 0,87 38,30 36,20 1.05
42 “ 44,50 42,56 0,97 44.50 42,00 1,25
48 “ 50,80 48,68 1,06 50,80 48.06 1,37
54 “––– 57.10 54,08 1,51
60 “––– 63,40 60,16 1,62
КЛАСС 150 150 фунтов / кв. Дюйм 346 футов.HD.
3 “ 3,96 3,32 .32 3,80 3,06 0,37
4 “ 4.80 4,10 0,35 4,80 4,00 .40
6 “ 6,90 6,14 0,38 6.90 6,04 .43
8 “ 9,05 8,23 .41 9,05 8,13 .46
10 “ 11.10 10,22 .44 11,10 10,02 .54
12 “ 13,20 12,24 .48 13.20 12,04 .58
14 “ 15,65 14,63 .51 15,65 14,39 .63
16 “ 17.80 16,72 .54 17,80 16,44 0,68
18 “ 19,92 18,76 .58 19.92 18,46 0,73
20 “ 22.06 20,82 0,62 22.06 20,40 .83
24 “ 26.32 24,86 0,73 26,32 24,46 0,93
30 “ 32,00 30,30 0,85 32.40 30,20 1,10
36 “ 38,30 36,42 .94 38,70 36,26 1,22
42 “ 44.50 42,40 1.05 45,10 42,40 1,35
48 “ 50,80 48,52 1,14 51.40 48,44 1,48
54 “––– 57,80 54,54 1,63
60 “––– 64.20 60,42 1,89

Schedule 40 Чугунная труба
Мы снабжаем дистрибьютором Schedule 40 Pipe в Индии:

MSL Make Schedule 40 дилеры труб в Индии, ISMT Schedule 40 дилеры труб в Индии и JINDAL SAW Schedule 40 дилеры труб в Индии







Schedule 40 Чугунная труба Цена
  • Труба чугунная! 0.5 дюймов стальная оцинкованная труба sch50 жесткая горячеоцинкованная стальная труба 4 дюйма
    Цена FOB для Справки в Индии: 520-690 долларов США за тонну
    • .
  • 7,6 7,7 7,8 мм! шероховатость чугунная труба astm a53 sch50 черная трубка
    Цена FOB для Справки в Индии: 400-500 долларов США за тонну
    • .
  • Професиональная отливка из чугуна sch50 / sch 80 оцинкованная стальная труба с сертификатом CE
    Цена FOB для Справки в Индии: 350-450 долларов США за тонну
    • .
  • График 40 чугун стальная труба sch50 a106b
    Цена FOB для Справки в Индии: 500-750 долларов США за тонну
    • .
  • Чугунное литье sch50 / sch 80 бесшовная труба из углеродистой стали
    Цена FOB для Справки в Индии: 300-500 долларов США за тонну
    • .
  • Заглушки чугунные стальные sch50 труба черная
    Цена FOB для Справки в Индии: 380-620 долларов США за тонну
    • .
  • Чугунное литье sch50 / sch 80 предварительно оцинкованная стальная труба / труба / трубки / трубопроводы строительные / конструкционные материалы сделано в китае
    Цена FOB для Справки в Индии: 350-480 долларов США за тонну
    • .
  • Черная железная труба Круглая труба для строительства и мебели
    Цена FOB для Справки в Индии: 300-400 долларов США за метрическую тонну
    • .
  • черная железная труба sch50
    Цена FOB для Справки в Индии: US $ 650-850 / Метрическая тонна
  • 2018 экономичная чугунная труба / черная стальная труба
    Цена FOB для Справки в Индии: 200-620 долларов США за тонну
    • .
  • Schedule 40 Стальная труба с черным эпоксидным покрытием
    Цена FOB в Индии: 25 долларов США.36-66.45 / шт
  • чугунное литье sch50 / sch 80 предварительно оцинкованная стальная труба / труба / трубки / трубопроводы строительные / конструкционные материалы сделано в китае
    Цена FOB для Справки в Индии: 380-460 долларов США за тонну
    • .
  • Льготная поставка производителя Высококачественная чугунная труба sch50 с эпоксидным покрытием
    Цена FOB для Справки в Индии: 700-870 долларов США за тонну
    • .
  • график 40 чугун sch50 a106b труба стальная
    Цена FOB для Справки в Индии: 500-850 долларов США за тонну
    • .
  • Sch50 чугунная труба 500 мм без ступицы
    Цена FOB для Справки в Индии: US $ 600-1500 / шт.
    • .
  • растяжение волочения черная железная труба sch50 индийский поставщик
    Цена на условиях FOB в Индии: 660 долларов США.0-700.0 / Тонн
  • Фитинг из углеродистой стали, ASTM A536, трубный фитинг из высокопрочного чугуна, 90 градусов, lr, bw, отвод a234, wpb, sch50
    Цена FOB для Справки в Индии: 450,0-2000,0 долл. США / тонну
    • .
  • Труба из высокопрочного чугуна DN350 мм
    Цена FOB для Справки в Индии: 600-800 долларов США за тонну
    • .
  • Черная квадратная труба / квадратная труба / квадратная труба из черного железа на складе
    Цена FOB для Справки в Индии: 500-700 долларов США за тонну
    • .
  • Чугунные прозрачные трубы из углеродистой стали sch50
    Цена FOB для Справки в Индии: 460-700 долларов США за тонну

Номинальный размер трубы (NPS)
NPS 1/2 3/4 1 1¼ 1½ 2 2½ 3 3½ 4
DN 15 20 25 32 40 50 65 80 90 100

Примечание: Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Важно:

От NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Марка чугуна для труб по классу 40 и материал для чугунных труб по классу 40

SCH 40 Голая и черная стандартная стальная труба на ANS Steel Co.

Дом все категории Стали Стальные балки Стальные уголки Стальные швеллеры Стальные раунды Стальные квадраты Стальные арматурные стержни Стальные полосы Стальные квартиры Стальные пластины Стальные листы Стальные трубы Стальные трубы Стальная кровля Расширенные металлы Сплющенные расширенные металлы Стандартные расширенные металлы Обработка добавленной стоимости Обработка стали Сформированные клиентские каналы и углы Формованные зажимы и кронштейны из конструкционной стали Свяжитесь с нами
 Искать в каталоге
По ключевому слову по номеру №
Все категории SCH 40 Стандартная стальная труба без покрытия и черная

ANS Steel – это сервисный центр Premier Steel в Делавэр-Вэлли
Свяжитесь с нами по вопросам изготовления на заказ или специальных металлических изделий
Телефон: 215-831-5020
Электронная почта: [электронная почта защищена]

Все категории> Сталь> Стальные трубы> Стандартная стальная труба SCH 40, черная и неизолированная> Просмотреть
Скачать PDF Скачать PDF Страница для печати Отправить эту страницу по электронной почте Сохранить в избранное
Пожалуйста, подождите…

 Проверьте до пяти результатов, чтобы выполнить действие.


  • ANS Steel является дистрибьютором стальных труб размеров, перечисленных ниже. Все трубы также могут быть выполнены из алюминия и нержавеющей стали (пожалуйста, позвоните заранее, чтобы узнать о наличии: 215-831-5020).
  • Услуги первичной обработки с добавленной стоимостью включают: гибку, штамповку, резку, шлифование по Бланшару, горячее цинкование и резку пламенем.
  • Свяжитесь с нами и сообщите свои требования.
  • Сертифицированное бизнес-предприятие, принадлежащее женщинам из малообеспеченных семей (DWBE).
  • Сплав для всех – A500 Grade B / C.


увеличенное изображение

увеличенное изображение

 результатов на странице: 2550
Результаты 1-19 из 19 1
СЧ 40 Труба-1/4 1/4 дюйма 0.540 дюйм 0,364 дюйма 0,0880 дюйма 0.424 фунтов
СЧ 40 Труба-3/8 3/8 дюйма 0.675 дюйм 0,493 дюйма 0,0910 дюйма 0.567 фунтов
СЧ 40 Труба-1/2 1/2 дюйма 0.840 дюйм 0,622 дюйма 0,1090 дюйм 0.850 фунтов
СЧ 40 Труба-3/4 3/4 дюйма 1.050 дюйм 0,824 дюйма 0,1130 дюйма 1.13 фунтов
СЧ 40 Труба-1 1 дюйм 1.315 дюйм 1.049 дюйм 0,1330 дюйм 1.678 фунтов
СЧ 40 Труба-1 1/4 1 1/4 дюйма 1.660 дюйм 1,380 дюйм 0,1400 дюйма 2.272 фунтов
СЧ 40 Труба-1 1/2 1 1/2 дюйма 1.900 дюйм 1.610 дюйм 0,1450 дюйма 2.717 фунтов
СЧ 40 Труба-2 2 в 2.375 дюйм 2.067 дюйм 0,1540 дюйма 3.652 фунтов
СЧ 40 Труба-2 1/2 2 1/2 дюйма 2.875 дюйм 2.469 дюйм 0.2030 дюйм 5.793 фунтов
СЧ 40 Труба-3 3 в 3.500 дюйм 3,068 дюйма 0,2160 дюйма 7.575 фунтов
СЧ 40 Труба-3 1/2 3 1/2 дюйма 4.000 в 3,548 дюйма 0,2260 дюйма 9.109 фунтов
СЧ 40 Труба-4 4 дюйм 4.500 дюйм 4.026 дюйм 0,2370 дюйма 10.790 фунтов
СЧ 40 Труба-5 5 дюйм 5.563 дюйм 5.047 дюйм 0,2580 дюйма 14.617 фунтов
СЧ 40 Труба-6 6 дюйм 6.625 дюйм 6.065 дюйм 0,2800 дюйма 18.974 фунтов
СЧ 40 Труба-8 8 дюйм 8.625 дюйм 7.981 дюйм 0,3220 дюйма 28.554 фунтов
СЧ 40 Труба-10 10 дюйм 10.750 дюйм 10.020 дюйм 0,3650 дюйма 40.483 фунтов
СЧ 40 Труба-11 11 дюйм 11.750 дюйм 11.000 дюйм 0,3750 дюйма 45.557 фунтов
СЧ 40 Труба-12 12 дюйм 12.750 дюйм 12.000 дюйм 0,3750 дюйма 49.562 фунтов
СЧ 40 Труба-12 12 дюйм 12.750 дюйм 12.000 дюйм 0,406 дюйма 53.530 фунтов
Результаты 1-19 из 19 1

Трубы и размеры трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр и номинальный размер трубы

Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми и, исправляя эту ошибку в конструкции, брали излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального размера трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Номинальный размер трубы Внешний диаметр (дюймы)
1/2 “ 0,84
3/4 “ 1,05
1 “ 1,315
1-1 / 4 “ 1.66
1-1 / 2 “ 1,9
2 “ 2,375
2-1 / 2 “ 2,875
3 “ 3,5
3-1 / 2 “ 4

Толщина стенки и спецификация труб

Толщина стенки трубки измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

  • Стандартная стенка (STD)
  • Сверхпрочная стена (XS), иногда называемая Сверхтяжелой стенкой (XH)
  • Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификации из нержавеющей стали от Schedule 5S до спецификации 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Калибр Диапазон толщины (дюймы) Типичное значение (дюймы)
22 0.От 025 до 0,029 0,028
20 от 0,031 до 0,035 0,035
19 от 0,038 до 0,042 0,042
18 от 0,044 до 0,049 0,049
17 от 0,053 до 0,058 0,058
16 от 0,060 до 0,065 0,065
15 от 0,066 до 0.074 0,072
14 от 0,075 до 0,085 0,083
13 от 0,087 до 0,097 0,095
12 от 0,101 до 0,111 0,109
11 от 0,112 до 0,122 0,12
10 от 0,126 до 0,136 0,134
9 от 0,140 до 0,150 0.148
8 от 0,157 до 0,167 0,165
7 от 0,175 до 0,185 0,18

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная стенка в 0,875 номинальной стенки может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Номинальный размер трубы OD SCH 5 SCH 10 SCH 40 SCH 80
1/2 “ 0,84 0,065 0,083 0,109 0,147
3/4 “ 1,05 0.065 0,083 0,113 0,154
1 “ 1,315 0,065 0,109 0,133 0,179
1-1 / 4 “ 1,66 0,065 0,109 0,14 0,191
1-1 / 2 “ 1,9 0,065 0,109 0,145 0,2
2 “ 2,375 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
