Талреп DIN1480 Крюк-Крюк тип СDIN 1480 тип С

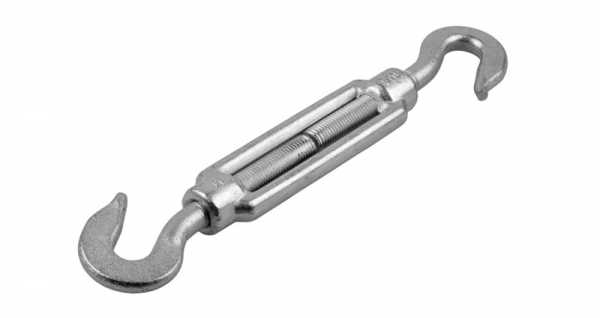

Талреп DIN1480 тип С имеет концевики Крюк-Крюк

Рабочие нагрузки талрепов рассчитываются вдоль своей оси, боковых нагрузок на соединение быть не должно

Изготавливаются из углеродистой стали, покрытие - оцинкованный.

Размеры и характеристики талрепа DIN 1480

Размер /
Диаметр
соедин.
стержня
d, мм

Длина
корпуса
а, мм

Рабочая
длина
талрепа
b, мм

Ширина
зева
крюка
r, мм

Рабочая
нагрузка,
кг

  5   68   120-140   7
  6   85   127-158   8   100
  8   110   160-230   10   200
  10   126   175-267   10   300
  12   139   210-310   12   500
  14
  170   240-360   16   700
  16   190   260-405   18
  1000
  18   210   300-440   20   1250
  20   220   315-460   21   1500
  22   235   340-520   22   2200
  24   255   370-550   26   3000
  30   255   391-570   33   3500
  32   290   445-634   35   4200
