Станки ДИП-300 в России – Биржа оборудования ProСтанки

1. Главная
2. Продажа
3. Токарно-винторезные станки
4. Станок ДИП-300

---

Вы можете очень быстро сравнить цены станка ДИП-300 и подобрать оптимальные варианты из более чем 88744 предложений

Реклама Вальцовочный ручной станок ВА-1300х1 Ширина гиба, 1300 мм. Толщина гиба, 1 мм. Подробное описание и цена >>> Реклама Вальцовочный механический станок ВСЛ-1300х2 Диаметр валов, 85х85х85 мм. Толщина обработки металла, 2 мм. Ширина гиба, 1300 мм. Подробное описание и цена >>> Реклама Электромеханический вальцовочный станок RME-1300х6 Рабочая поверхность валов, 1270 мм. Толщина прокатываемой стали, 6 м. Диаметр валов, 130x130x130 мм. Подробное описание и цена >>>

Люнет подвижный для станка ДИП-300

Состояние: Новый Год выпуска: 2016 Производитель: ООО ТД (Россия)

В наличии

Продаю люнет подвижный для станка ДИП-300Люнет подвижный для станка  ДИП 300 – является технологической оснасткой для токарных станков. Применяется в качестве дополнительной опоры при…

03.08.2016 Рязань (Россия)

18 000

Люнет подвижный для станка ДИП-300

Состояние: Новый Год выпуска: 2016 Производитель: ООО «Металлообработка» (Россия)

В наличии

Люнет подвижный для станка ДИП 300 – является технологической оснасткой для токарных станков.Люнет подвижный для станка  ДИП 300 – является технологической оснасткой для токарных станков.

…

10.01.2017 Москва (Россия)

Люнет подвижный для станка ДИП-300

Состояние: Новый Год выпуска: 2016 Производитель: ООО «Металлообработка» (Россия)

В наличии

ООО «Металлообработка» предлагает к реализации люнет подвижный для станка ДИП-300 от производителяЛюнет подвижный для станка  ДИП 300 – является технологической оснасткой для токарных…

30.01.2017 Киров (Россия)

станок ДИП-300

Состояние: Б/У Производитель: Россия

Куплю станок ДИП-300.Куплю станок ДИП 300. Желательно с удлиненной станиной и люнетом.

26.09.2016 Нижний Новгород (Россия)

Станки ДИП 300 ДИП500 и 1К62

Состояние: Б/У Производитель: СССР (Россия)

Продам станки ДИП 300, ДИП 500 и 1К62 в рабочем состоянии. Станки находятся в г. Барнаул. Фото по запросу. ДешевоПродам станки ДИП 300, ДИП 500 и 1К62 в рабочем состоянии.Станки находятся в г….

21.12.2016 Барнаул (Россия)

Люнет подвижный для станка ДИП 300

Состояние: Новый Год выпуска: 2017 Производитель: ООО Металлообработка (Россия)

В наличии

Люнет подвижный для станка  ДИП 300 – является технологической оснасткой для токарных станков. Применяется в качестве дополнительной опоры при обработке длинных нежестких деталей. В…

23.01.2017 Саратов (Россия)

18 900

Запчасти к станкам ДИП 300, 163, 1М63

Состояние: Новый

В наличии

Производство и снабжение предприятий без посредников, предлагаем Вашему вниманию запчасти к станкам  ДИП 300, 163, 1М63 в наличии, ниже указаны цены на самые ходовые позиции, по ценам остальных. ..

04.02.2020 Энгельс (Россия)

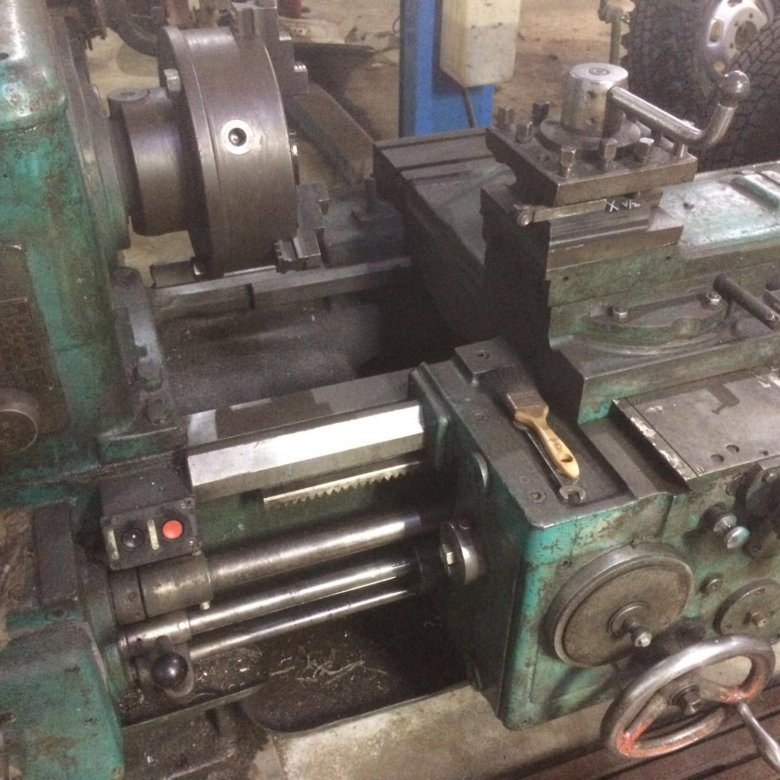

токарный станок ДИП-300

Состояние: Б/У Год выпуска: 1960

Продаю токарный станок ДИП-300.  Станок предназначен для выполнения широкого спектра технологических операций.

28.09.2017 Семилуки (Россия)

150 000

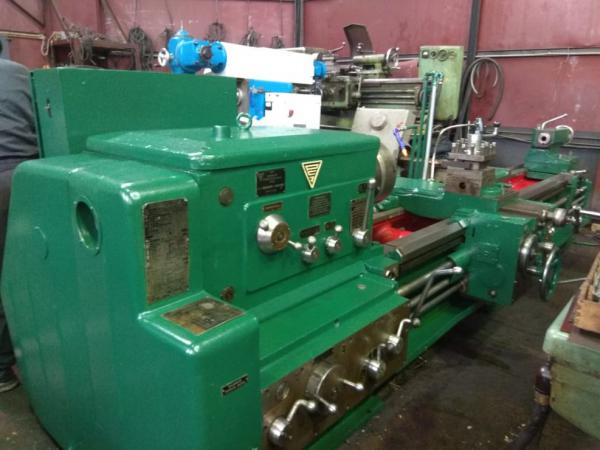

токарный станок ДИП 300 1М63

Состояние: Б/У Год выпуска: 1989 Производитель: токарный станок ДИП 300 1М63

токарный станок ДИП 300 1М63

07.07.2022 Санкт-Петербург (Россия)

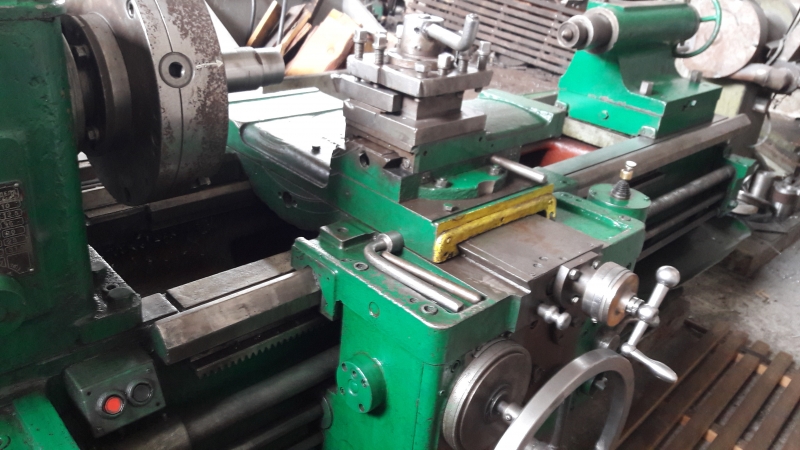

Токарно-винторезный станок ДИП-300

Состояние: Б/У Год выпуска: 1977 Производитель: Россия

Токарно-винторезный станок ДИП-300 принадлежит к группе средних токарных станков, точность обработки которого соответствует классу «Н», что означает «нормальная точность», т.

е. допускаемая величина…

29.05.2020 Самара (Россия)

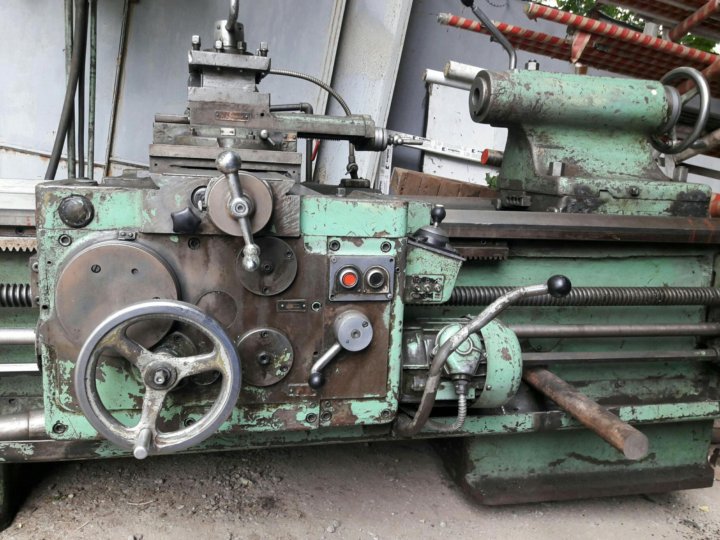

токарный станок дип-300 дип-500

Состояние: Б/У Год выпуска: 1987 Производитель: токарный станок дип-300 дип-500 (1м63, 1м65)

токарный  станок дип-300 дип-500 (1м63, 1м65)токарный  станок дип-300 дип-500токарный  станок дип-300 дип-500

07.07.2022 Санкт-Петербург (Россия)

Станок Дип 300 рмц Длина 5м

Состояние: Б/У

Куплю станок Дип 300 рмц длина 5 метров. В хорошем состоянии.

26.11.2019 Москва (Россия)

Станок Дип 300 рмц 5 м

Состояние: Б/У Год выпуска:

1979

Куплю станок Дип 300 рмц 5 метров.

26.11.2019 Брянск (Россия)

Станок Дип 300 рмц 5 м

Состояние: Б/У Год выпуска: 1980

Куплю станок Дип 300 рмц 5 метров.

26.11.2019 Калуга (Россия)

Лимб на станок ДИП-300

Лимб продольной подачи на станок ДИП-300 1М63 (Тбилиси), шкала на 300 мм., посадочный ф50 мм. под шпонку 6 мм.

06.02.2020 Санкт-Петербург (Россия)

Токарный станок ДИП 300 1М63 с системой ЧПУ Балтсистем

Состояние: Б/У

Просим Вас выставить коммерческое предложение на станки после капитального ремонта или в хорошем рабочем состоянии. В коммерческом предложении просьба указать место расположения станка, возможность. ..

23.07.2020 Санкт-Петербург (Россия)

станок ДИП-300 токарный 1м63

Состояние: Б/У Год выпуска: 1989 Производитель: станок ДИП-300 токарный 1м63 (Россия)

станок ДИП-300 токарный 1м63

21.10.2022 Санкт-Петербург (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по станку ДИП-300 почти как на Авито и TIU

Видео станка ДИП-300

Универсальный токарно-винторезный станок модели ДИП-300

Универсальный токарно-винторезный станок модели ДИП-300 – проведение работ на станке

• Изготовление
• Сварочные работы
• Металлообработка
• Проектирование
• О нас
• Контакты

Универсальный токарно-винторезный станок модели ДИП-300

4300

общий вес агрегата, кг

13

мощность главного двигателя, кВт

10 -1250

количество прямых и обратных вращений, мин.

Токарно винторезный станок ДИП-300 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

В компании Автопрагма вы можете заказать выполнение работ на токарно-винторезном станке ДИП-300 по доступной цене.

Будем рады вам помочь, обращайтесь.

Тех. характеристики

Technical Specifications

Диаметр обработки над станиной, мм

90

Диаметр обработки над суппортом, мм

35

Максимальная масса детали, закрепленной в центрах, кг

3500

Длина обрабатываемой заготовки, мм

1500, 3000

Класс точности по ГОСТ

H

ПРИМЕНЕНИЕ

Конвеерного производства

Авиации

Производства

В каких случаях полезен?

Конических, цилиндрических и ступенчатых валов

Токарные работы по металлу позволяют добиться практически идеальной точности при изготовлении детали и высокую чистоту получаемых поверхностей.

Втулок

Токарные работы по металлу позволяют добиться практически идеальной точности при изготовлении детали и высокую чистоту получаемых поверхностей.

Детали вращательного движения

Токарная обработка металла, как можно догадаться из названия, проводится на станках токарного типа для деталей, какие в дальнейшем будут использоваться как тела вращения.

Необходима точность

Токарные работы по металлу позволяют добиться практически идеальной точности при изготовлении детали и высокую чистоту получаемых поверхностей.

МАТЕРИАЛЫ С КОТОРЫМИ РАБОТАЕМ

Сталь

Аллюминий

Нержавейка

Цинк

ПОСЛЕДНИЕ ВЫПОЛНЕННЫЕ ПРОЕКТЫ

Парковочные столбики из нержавеющей стали

Парковочные столбики из нержавейки – стиль и надежность в вопросах благоустройства города.

Дозирующая установка с логическим контроллером и тензодатчиками

Изготовление по чертежам дозирующей установки с логическим контроллером.

Изготовление уличных скамеек из металла

Проектирование и изготовление уличных скамеек со спинкой и без.

Спасибо!

Ваша заявка была отправлена

Заполнение заявки

Загрузить свой чертеж

Загрузить

Заказать

Плазменная порезка

Данный сервис поможет Вам узнать ориентировочную стоимость

Форма изделия

Квадратная

Круглая

Другая

A

Сталь

Аллюминий

Медь

Чугун

Техническая нержавейка

Пищевая нержавейка

0,5-2(мм)

3-4(мм)

5-6(мм)

7-8(мм)

9-12(мм)

13-15(мм)

16-18(мм)

19-22(мм)

23-25(мм)

26-30(мм)

31-40(мм)

Высота (мм)

Ширина (мм)

Длина реза (мм)

Диаметр изделия

Кол-во

Разработка чертежа конструктором + 300 грн

Загрузить свой чертеж для просчета Загруженно

Итого

Окончательная стоимость может отличаться от рассчитанной

Имя

Телефон

ЗаказатьСбросить параметры

Спасибо за заполнение формы

Наш оператор свяжится с Вами в течении 30 минут

Изготовление деталей по чертежам заказчика

Данный сервис поможет Вам узнать ориентировочную стоимость

Вы можете загрузить чертеж для просчета стоимости изготовления, если он у Вас есть. После, введите свои контактные данные и наши менеджеры перезвонят Вам.

Загрузить свой чертеж для просчета Загруженно

Если у Вас нет чертежа, наш конструктор может спроектировать его, и подготовить все необходимые детали в производство.

Разработка чертежа конструктором + 300 грн

Имя

Номер телефона

Коментарии

ЗаказатьСбросить параметры

Подготовка проектной документации

Данный сервис поможет Вам узнать ориентировочную стоимость

Имя

Номер телефона

Коментарии

ЗаказатьСбросить параметры

Сварка аргоном

Данный сервис поможет Вам узнать ориентировочную стоимость

Тип изделия

Листовой металл

Труба

Ремонтные работы

Другое

Тип металла

Сталь

Аллюминий

Медь

Чугун

Техническая нержавеющая сталь

Пищевая нержавеющая сталь

Длина шва (мм)

Кол-во

Разработка чертежа конструктором + 300 грн

Загрузить свой чертеж для просчета Загруженно

Итого

Окончательная стоимость может отличаться от рассчитанной

Имя

Телефон

ЗаказатьСбросить параметры

Сварка металлоконструкций

Данный сервис поможет Вам узнать ориентировочную стоимость

Вы можете загрузить чертеж для просчета стоимости изготовления, если он у Вас есть. После, введите свои контактные данные и наши менеджеры перезвонят Вам.

Загрузить свой чертеж для просчета Загруженно

Коментарии

Имя

Номер телефона

ЗаказатьСбросить параметры

Токарные и фрезерные работы

Данный сервис поможет Вам узнать ориентировочную стоимость

Вы можете загрузить чертеж для просчета стоимости изготовления, если он у Вас есть. После, введите свои контактные данные и наши менеджеры перезвонят Вам.

Загрузить свой чертеж для просчета Загруженно

Коментарии

Имя

Номер телефона

ЗаказатьСбросить параметры

Дип 300 токарный станок органы управления

Содержание

1. Описание станка
2. Скачать паспорт на станок токарно винторезный ДИП-300
3. Основные технические характеристики токарно-винторезного станка ДИП-300
4. Модели, описания, характеристики и виды станков
5. Вы здесь
6. Оглавление
7. Устройство токарного станка 1М63 (Дип 300)
8. Органы управления токарного станка 1М63 (Дип 300)
9. Кинематическая схема токарно-винторезного станка 1М63 (Дип 300)
10. Передняя бабка токарно-винторезного станка 1М63 (Дип 300)
11. Суппорт токарного станка 1М63 (Дип 300)
12. Задняя бабка токарного станка 1М63 (Дип 300)
13. Коробка подач токарного станка 1М63 (Дип 300)
14. Техническая характеристика токарно-винторезного станка по металлу 1М63 (Дип 300)
15. Конструктивные компоненты станка
16. Технические характеристики

Описание станка

Станок токарно-винторезный ДИП 300 используется для выполнения на нем разных токарных работ, в том числе, нарезание метрической, питчевой, дюймовой и модульной резьбы, точение конусов и прочие операции.

За счет высокой максимальной мощности, жесткости конструкции станка и широкого диапазона частоты вращения шпинделя на станке возможно максимально эффективно использовать современные инструменты в процессе обработки заготовок.

Из особенностей конструкции станка можно выделить следующее, во-первых, за счет своей жесткости, вибро- и температураустойчивости станок позволяет добиться высокой точности обработки, во-вторых, станок долговечен, за счет надежности всех узлов и использованию двух призменных направляющих станины, в-третьих, частота обратного вращение в 1,5 раза больше прямого вращения шпинделя, этот показатель заметно сокращает время на обработку резьбы, в-четвертых, коробка подачи станка ДИП 300, обладающая высокой жесткостью кинематической цепи, снабжена двумя электромагнитными муфтами для дистанционного переключения, все силовые колеса этой цепи изготовлены из высоколегированной стали, с дополнительным закаливанием и шлифовкой.

Скачать паспорт на станок токарно винторезный ДИП-300

Основные технические характеристики токарно-винторезного станка ДИП-300

Показатели	ДИП-300
Максимальный диаметр заготовки:
которую можно установить над станиной, мм	700
которую можно обрабатывать над станиной, мм	630
которую можно обрабатывать над суппортом, мм	350
Максимальная длина детали, мм	750, 1500, 2000, 3000, 4000, 5000, 8000, 10000
Максимальная длина детали, которая устанавливается в выемке станины, мм	900
Длина выемки от торца фланца шпинделя, мм	450
Диаметр цилиндр. отверстия в шпинделе, мм	105
Фланцевый конец шпинделя	11М
Кол-во ступеней частот вращения шпинделя	22
Максимальные пределы частоты вращения шпинделя, об/мин	10 – 1250
Величина подач:
величина продольных подач, мм/об	0,06 – 1,4
величина поперечных подач, мм/об	0,024 – 0,518
величина подач резцовых салазок, мм/об	0,019 – 0,434
Величина шагов нарезания резьб:
метрических, мм	1 – 224
дюймовых, ниток/дюйм	28 – 0,25
модульных, модуль	0,25 – 56
питчевых, питч диам.	112 – 0,5
Перемещение суппорта с максимальной скоростью, м/мин:
продольное перемещение	5,2
поперечное перемещение	2
Мощность основного привода, кВт	15
Максимальный вес обрабатываемой заготовки в центрах, кг	3500
Вес станка, кг	4200, 4840, 5100, 5750, 6530, 9000, 11800, 13200
Габаритные размеры станка:
длина, мм	2950, 3750, 4200, 5250, 6230, 7250, 10300, 12470
ширина, мм	1780
высота, мм	1550

Модели, описания, характеристики и виды станков

Существует большое многообразие моделей и видов станков, в данном каталоге мы постараемся собрать самые популярные из них, как на отечественном рынке, так и за его пределами и написать наиболее полные, развернутые характеристики и описания станков. Добавить как можно больше технической информации, а так же технической документации на эти станки.
Если у вас есть интересные описания станков или паспортов к ним и вы хотите эти поделится со всеми, отправляйте материал на почту [email protected], он обязательно появятся на страницах портала.

Мы не размещаем материалы со значком копирайта или с запретом копирования, это запрещено законом!

Вы здесь

Оглавление

Токарно винторезный станок 1М63 предназначен для обработки сравнительно небольших деталей из черных и цветных металлов быстрорежущим (Р18, Р6М5) и твердосплавным (ВК, ТК, ТТК) инструментами в индивидуальном и мелкосерийном производствах в цехах машиностроительных заводов и других отраслях промышленности. На токарном станке 1М63 осуществляется точение наружных цилиндрических и конических поверхностей, торцов, прорезания канавок и отрезку, обтачивание конических фасонных поверхностей, сверления, зенкерования и развертывание отверстий, нарезание различных резьб резцом, нарезание метрической, дюймовой резьбы метчиком и плашкой, накатывание сетчатых рифлений поверхности.

Устройство токарного станка 1М63 (Дип 300)

Устройство токарного станка 1М63

1. Сменные шестерни
2. Передняя бабка
3. Ограждение патрона
4. Фартук
5. Суппорт
6. Электрооборудование
7. Ограждение
8. Ограждение
9. Задняя бабка
10. Станина
11. Электродвигатель
12. Коробка подач
13. Защитный кожух

Органы управления токарного станка 1М63 (Дип 300)

1,5 Рукоятка регулировки частоты вращения об/мин шпинделя;

2. Ручка установки основного или увеличенного шага P и деления на многозаходные резьбы;

3. Ручка установки на нарезание правой и левой резьб и величины подачи;

4. Кнопка фиксации ограждения патрона;

6. Ручка включения насоса для ручной смазки направляющих суппорта;

7. Ручка включения поперечной подачи;

8. Тумблер включения освещения;

9. Рукоятка ручной поперечной подачи S суппорта;

10. Ручка включения механического поперечного перемещения верхнего суппорта;

11. Ручка включения поворота и закрепления резцедержателя;

12. Головка зажима и разжима сухаря крепления каретки;

13. Ручка ручного поперечного перемещения верхнего суппорта;

14. рукоятка включения и быстрых ходов суппорта;

15.Тумблер переключения на точении конусов и цилиндров;

16. Тумблер включения насоса подачи СОЖ;

17. Переключатель подач дистанционного управления;

18. Ручка крепления пиноли задней бабки станка;

19. Маховик осевого перемещения пиноли задней бабки;

20. Рукоятка маховика;

21, 27 Рукоятка управления фрикционом;

22. Ручка включения гайки ходового винта станка;

23, 26 Кнопочные станции включения и выключения главного привода станка;

24. Маховик продольного перемещения суппорта по направляющим станины;

29. Рукоятка настройки наладки шага резьбы и отключения ходового винта;

30.Ручка настройки величины шага P резьбы и подач;

31. Рукоятка выбора резьбы;

32. Рукоятка выбора подачи и шага нарезаемой резьбы;

33. Квадрат вала шкива для деления на многозаходные резьбы;

34. Выключатель вводной;

35. Указатель нагрузки;

36. Сигнальная лампа, показывающая включение и отключение электромагнитного тормоза;

37. Сигнальная лампа наличия напряжения;

38. Сигнальная лампа – аварийная.

Кинематическая схема токарно-винторезного станка 1М63 (Дип 300)

Передняя бабка токарно-винторезного станка 1М63 (Дип 300)

На левом конце станины закреплена передняя бабка, являющаяся одновременно коробкой скоростей главного движения. Привод коробки скоростей осуществляется асинхронным электродвигателем трехфазного тока через клиноременную передачу.

Шпиндель 13 выполнен со сквозным отверстием, конусами по концам и вращается в двух опорах. Передней опорой шпинделя является высокоточный двухрядный роликовый подшипник 12 с коническими роликами, а задний высокоточный однорядный роликоподшипник 1 с коническими роликами и пружинами 2 для предварительного натяга.

Реверс ходового винта и ходового вала осуществляется переключением шестерни 20 с помощью рукоятки 16, а настройка механизма подач на увеличенные шаги резьб и подач, переключение шестерни 18 с помощью рукоятки 17 .

Суппорт токарного станка 1М63 (Дип 300)

Суппорт имеет крестовую конструкцию и может перемещаться как в продольном направлении, по направляющим станины, так и в поперечном – по направляющим каретки станка. Перемещение по направляющим можно осуществлять вручную и механически. Так же имеется механизм для ускоренного перемещения суппорта. Поворотная часть суппорта имеет направляющие для перемещения верхней части суппорта с резцедержателем. Верхняя часть суппорта может также перемещаться вручную и с помощью механического привода.

Задняя бабка токарного станка 1М63 (Дип 300)

Задняя бабка токарного станка размещена на направляющих станины и перемещается по ним на четырех радиальных шариковых подшипниках 6, установленных в мостике 5. Задняя бабка станка крепиться к направляющим станины с помощью двух планок 7 четырьмя болтами 8. Поперечное смещение корпуса 3 задней бабки относительно мостика осуществляется при помощи двух винтов 10 и гайки 9, установленной в мостике.

Осевое перемещение пиноли 1 производится маховиком через винт 2.

Коробка подач токарного станка 1М63 (Дип 300)

Коробка подач токарного станка предназначена для выполнения следующих видов работ: точение цилиндрических и конических заготовок, нарезание различных резьб (метрическая, дюймовая, модульная, питчевая), нарезание точных резьб.

На станке можно нарезать специальные резьбы и спирали с различными шагами с помощью включения ходового винта и настройки гитары сменных зубчатых колес специальными шестернями. Шестеренный механизм коробки подач токарного станка состоит из наборного механизма, механизмов привода ходового винта 1 и ходового вала 2,и механизма выбора вида работы – точение или нарезание резьбы.

Гитара токарного станка 1М63 (Дип 300)

Гитара токарного станка служит для передачи вращения и крутящего момента от выходного вала 1 коробки скоростей на входной вал 2 коробки подач станка. При помощи установки различных комбинаций сменных зубчатых колес, можно налаживать станок на нарезание различных резьб.

Техническая характеристика токарно-винторезного станка по металлу 1М63 (Дип 300)

Наибольший диаметр обрабатываемой заготовки над станиной, мм

Наибольший диаметр обрабатываемой заготовки над суппортом, мм

Перемещение пиноли за один оборот маховика,мм

Разработкой токарного станка серии ДИП-300 занималось государственное предприятие «Рязанский станкостроительный завод». Но помимо него это оборудование изготавливалось на Тбилисском станкостроительном заводе. Станок марки ДИП-300 относится к серии 1М63.

Конструктивные компоненты станка

Модель характеризуется стандартной компоновкой элементов. Это обусловлено универсальностью оборудования и возможностью его применения на мелкосерийных производствах, а также специализированных ремонтных мастерских.

К особенностям оборудования можно отнести максимальный показатель устойчивости к вибрации. Станина изготовлена из чугуна, что не только повышает массу станка, но и благоприятным образом сказывается на времени безремонтной эксплуатации. Также в станине установлены две призменные направляющие. Благодаря им повышается точность выполнения операции.

Описание конструктивных элементов, установленных на станок ДИП-300:

• коробка скоростей. Она установлена в левой части станка и соединена с электродвигателем главной подачи с помощью клиноременной передачи. Характеризуется ступенчатым регулированием механизма главного движения. Активация быстрого обратного хода происходит с помощью фрикционной муфты;
• фартук. Он закрытого типа, передняя крышка снимается. Электромагнитные муфты облегчают управление, так как она находится на одной рукояти. Обгонная муфта дает возможность активировать ускоренный ход при включенной рабочей подаче;
• коробка передач. Представляет собой закрытый блок, внутри которого размещены две оси. На них устанавливаются зубчатые колеса. Для формирования точных и специальных резьб можно задействовать прямое включение ходового винта;
• суппорт. Имеет крестообразную форму. В продольном направлении смещается по направляющим станины, в поперечном — по каретке. Это можно осуществлять в механическом или ручном режиме.

Для обработки крупных деталей станок комплектуется подвижными и неподвижными лютенами. Благодаря им можно осуществлять точение заготовок диаметром от 20 до 150 мм. Также в конструкции есть продуманная система охлаждения. Бак находится в правой тумбе. С помощью циркуляционного насоса СОЖ подается в зону обработки заготовки.

Для повышения производительности в конструкции фартука ДИП-300 встроена система смазки. Масло подается по циркуляционной магистрали.

Технические характеристики

Станок серии ДИП-300 является последней моделью, которая изготавливалась без комплектации числовым программным управлением. Несмотря на этот недостаток, обучение персонала для работы на оборудовании упрощено. Главное — детально ознакомиться с техническими и эксплуатационными характеристиками станка.

Масса станка при полной комплектации составляет 4300 кг. Его габариты не превышают размеров 353*168*129 см. Поэтому при выборе места установки следует учитывать эти факторы. Обязательным условием является подготовка основания для монтажа, а также обеспечение свободного пространства для рабочего и механизмов подачи заготовки для установки на станок.

Токарно-винторезный станок ДИП-300 обладает следующими техническими характеристиками:

• максимально допустимый диаметр заготовок. Над станиной — до 63 см; над суппортом — до 35 см; над выемкой — 90 см;
• допустимая длина детали — до 140 см;
• масса изделия не должна превышать 2 тонн;
• частоты вращения шпинделя на головке при прямых оборотах — от 10 до 1250 об/мин. Для обратных это значение варьируется от 18 до 1800 об/мин;
• диаметр отверстия шпинделя — 70 мм;
• число скоростей. Для прямого входа — 22; обратного — 11;
• резцовые салазки перемещаются на расстояние до 22 см;
• количество подач одинаково для всех направлений и равно 44;
• смещение пиноли задней бабки составляет 24 см.

Для полноценной работы оборудования конструкции предусмотрено три электродвигателя. За главный привод отвечает силовая установка, мощность которой составляет 13 кВт. Для быстрых смещений применяется двигатель 1,1 кВт. Мощность насоса системы охлаждения равна 0,12 кВт. При выборе режима обработки следует учитывать, что значение тока электродвигателя напрямую зависит от подаваемого напряжения.

С примером выполнения восстановительных работ модели ДИП-300 можно ознакомиться из содержания видеоматериала:

Основные параметры	1М63 (Дип 300)
350
Размер внутреннего конуса шпинделя
Пределы частот вращения шпинделя, об/мин	12,5-1600
Суппорт:
Наибольшее продольное перемещение, мм	1360
Наибольшее поперечное перемещение,мм	400
Цена одного деления лимбов, мм:
продольного	1
на диаметр	0,05
Задняя бабка:
Наибольшее перемещение пиноли, мм	240

DIP300 – DIP – Монтаж – Аксессуары – Ассортимент стали – Настенные корпуса

• Печать
• Поделиться
• Обратная связь

Характеристики
Глубина	300 мм
Макс. загрузка	150 Н

№ арт.: DIP300
№ EAN: 8713574224902

• Технические характеристики
• загрузок
• канадских долларов

Описание:	Профильная система DIP представляет собой профиль шириной 40 мм и высотой 25 мм, который можно монтировать по глубине шкафа. Его также можно использовать в сочетании с профилями CLPF и CLPK. Предусмотрено два ряда отверстий для крепления закладной гайки и саморезов. Профили DIP несовместимы с регулировкой по глубине монтажной пластины.
Материал:	Оцинкованная сталь.
Кол-во в упаковке:	4 профиля, включая крепежные аксессуары.

Изображение (JPG 800 x 800 пикселей)	Изображение веб-продукта DIP	54 КБ
Лист товара (PDF)	DIP300 РУССКИЙ	398 КБ
Анимация инструкций по монтажу (MP4)	Настенный ДИП	52 МБ
Анимация инструкций по монтажу (MP4)	Настенный DIP+Аксессуары	52 МБ
Документ с инструкциями по монтажу (PDF)	Настенный DIP/DIPH	2 МБ
Описание продукта (PDF)	ДИП (АНГЛИЙСКИЙ)	159 КБ

Экспресс-индивидуализация ?Чертеж, совместимый с Eldon Express Customization Service

Родной рисунок

Качественный: Низкий Высокая

Формат: 2D 3D

3D Studio MAX (3DSTUDIOMAX)Анимированный GIF (ANIMGIF-640×480)Анимированный GIF (ANIMGIFFILE-640×480)ASCON C3D (ASCON_C3D)AutoCAD (ACAD3d)AVEVA E3D (M3DPDMS)BeckerCAD (BECKERCAD)BMP (2D View) (BMP2D)BMP (3D View ) (BMPFILE)C3D КОМПАС (КОМПАС)Caddy++ (Ziegler)Capital (CAPITALXML)Catia (CATIAV5)Catia (CATV5MAC)CoCreate Modeling (m3d_sd_cc2007)COLLADACreo Elements/Direct Modeling (m3d_sd_creo17)Creo Parametric (CREO5)Creo Parametric (CREO6)Creo Parametric (CREO7) Creo Parametric (CREO8) Creo Parametric (CREO9))DWF (DWF2D-A5. 5)DWF (DWF2D-A6.0)DWF (DWF2D-B5.5)DWF (DWF2D-B6.0)DWF (DWF2D-C5.5)DWG (DWG2D-2004)DWG (DWG2D -2007)DWG (DWG2D-2010)DWG (DWG2D-2013)DWG (DWG3D-2004)DWG (DWG3D-2007)DWG (DWG3D-2010)DWG (DWG3D-2013)DXF (DXF2D-2004)DXF (DXF2D-2007) )DXF (DXF2D-2010)DXF (DXF2D-2013)DXF (DXF3D-2004)DXF (DXF3D-2007)DXF (DXF3D-2010)DXF (DXF3D-2013)FBX (Filmbox) (FBX)FBX с дополнительными данными (FBX_EXTRA) )HP ME 10 (ME10)HPGL (HPGL2)IFC2x (IFCMAC)IGESInventor (AIS2019)Inventor (AIS2020)Inventor (AIS2021)Inventor (AIS2022)Inventor (AIS2023)JPEG (2D View) (JPG2D)JPEG (3D View) (JPEGFILE )JT (EAI)Mechanical Desktop (MD3DMACRO)MegaCADMetafile 2D (meta)Metafile 2D (PS2) (META2DV2)Metafile 3D (PS3) (meta3DV2)MIMicrostation (3D) (DWG3D_MICROSTATION)Microstation (DGN) (DGN2D)NX (UG3DNX12)NX (UG3DNX1847)NX (UG3DNX1872)NX (UG3DNX189)9)NX (UG3DNX1926)NX (UG3DNX1953)NX (UG3DNX1980)NX (UG3DNX2206)OBJ (WaveFront) (OBJFILE)One Space Modeling (m3d_sd)Parasolid (XB-90)Parasolid (XT-90)PARTjavaPDF 3D (PDF)PDF Лист данных (PDFDATASHEET)PRO-Desktop (PRODMAC)SAT (SAT-700)Solid Edge (SE_3D_2019)Solid Edge (SE_3D_2020)Solid Edge (SE_3D_2021)Solid Edge (SE_3D_2022)SolidWorks (SOLIDWORKS)SolidWorks (SW_MAC)ШАГ (ШАГ-2. 03)ШАГ (ШАГ-2.14)STLSVGTIFF (2D-вид) (TIFF2D)Trimble Sketchup 2017 (SKETCHUP2017)VRML

Скачать

* Чертежи созданы в соответствии со стандартом ISO

Служба конфигурации файлов САПР в настоящее время недоступна. Повторите попытку позже или обратитесь в службу поддержки

Научный Ямато | Neocool Dip BE200/200F/300

Yamato Scientific | Neocool Dip BE200/200F/300

Neocool Dip BE200/200F/300 BE200/200F/300 сняты с производства. BE200F/300 Альтернативный фреон используется для охлаждающей жидкости Быстрое охлаждение путем погружения охлаждающего змеевика в жидкость. Легкий и компактный с отличным охлаждением. Гибкий охлаждающий змеевик SUS обладает высокой коррозионной стойкостью и легко изгибается, что позволяет использовать ванну различной емкости (только BE200F/300). Модель ВЕ200 БЭ200Ф БЕ300 Диапазон рабочих температур от -20°С до +35°С Технические характеристики Модель BE200 БЭ200Ф BE300 Производительность Рабочая темп. Диапазон от -20 до +35°C Время достижения (при комнатной температуре 25°C) В течение 120 мин. от +30 до -20 град.С (этанол 5 л) В течение 120 мин. от +30 до -20 град.С (этанол 10 л) Мощность охлаждения (50/60 Гц) 163/180 Дж/с (140/155 ккал/ч) (при комнатной температуре 30°C, этанол 0°C) 256/279 Дж/с (220/280 ккал/ч) (при комнатной температуре 30°C, этанол 0°C) Компоненты / стандарт Холодильник Закрытый компрессор роторного типа 150 Вт Закрытый компрессор роторного типа 220 Вт Охлаждающая жидкость для холодильника Альтернативный фреон Змеевик охлаждения Медь (хромированная) Нержавеющая сталь Спиральная трубка Гибкая трубка Охлаждающий змеевик Размер φ35 x 170 мм φ15 x 500 мм φ15 x 1000 мм Источник питания АС100В50/60Гц3А Внешний размер Ш424 x Г300 x В394 мм Вес Прибл. 18 кг Прибл. 19.5 кг Охлаждающий змеевик ВЕ200 БЭ200Ф ВЕ300 Охлаждающая ловушка Характеристики Полезная охлаждающая ловушка из алюминия. Easy Cooling от Neocool Dip. Чертеж конструкции  Пример операции Ловушка для вакуумного насоса  Технические характеристики Внешний размер φ210 x 290мм Размер ванны φ180 x 245 мм Размер охлаждающего цилиндра φ45 x 220 мм Размер всасывающего патрубка φ18 (наружный диаметр) Материал ванны Алюминий (покрытие Almite)

Получил 300 долларов? 3 акции Genius, которые можно купить на падении

Этот год был не самым удачным для Уолл-Стрит. С момента достижения своих соответствующих исторических максимумов в прошлом году индексы Dow Jones Industrial Average , S&P 500 и Nasdaq Composite упали на целых 22%, 28% и 38%. Это означает, что все три основных фондовых индекса США сейчас находятся на медвежьем рынке.

Несомненно, медвежий рынок может быть пугающим. Дней больших спадов, которые часто сопровождают периоды повышенной волатильности, может быть достаточно, чтобы заставить любого усомниться в их решимости продолжать инвестировать. Но медвежьи рынки также представляют собой возможности. Поскольку каждое двузначное процентное снижение на более широком рынке в конечном итоге компенсировалось бычьим ралли, это идеальное время для долгосрочных инвесторов, чтобы приступить к работе.

Источник изображения: Getty Images.

Самое лучшее в инвестировании на сегодняшнем медвежьем рынке заключается в том, что вам не нужна куча денег, чтобы начать накапливать богатство. Большинство брокерских компаний отменили комиссионные сборы и требования к минимальному депозиту, а это означает, что любая сумма денег, даже 300 долларов, может быть идеальной суммой для инвестирования.

Если у вас есть наготове 300 долларов, которые не понадобятся для покрытия счетов или непредвиденных расходов, следующие три акции станут отличным приобретением на падении.

NextEra Energy

Одной из самых разумных акций, которые инвесторы могут купить прямо сейчас за 300 долларов, поскольку более широкий рынок падает, является крупнейшая электроэнергетическая компания Америки по рыночной капитализации, NextEra Energy (NEE -4,07%).

Самым большим препятствием для электроэнергетики является быстрый рост процентных ставок. Мало того, что коммунальные предприятия известны тем, что они полагаются на долг для финансирования новых инфраструктурных проектов, акции коммунальных предприятий часто покупаются из-за их дивидендной доходности, превышающей рыночную. По мере роста процентных ставок доходность облигаций начинает казаться более привлекательной для инвесторов, чем акции коммунальных предприятий.

Однако NextEra Energy не похожа на традиционную энергетическую компанию. Это потому, что он сосредоточил свое внимание на возобновляемых источниках энергии. Ни одно коммунальное предприятие в стране не генерирует больше мощностей за счет солнечной или ветровой энергии. В результате затраты NextEra на производство электроэнергии сократились, и компания уже более десяти лет демонстрирует совокупный годовой темп роста, исчисляемый высокими однозначными цифрами. Для сравнения, электроэнергетические коммунальные предприятия обычно растут на небольшой однозначный процент. Если есть такая вещь, как акции роста полезности, NextEra подходит под это определение.

NextEra также может полагаться на предсказуемость своих регулируемых операций (т. е. операций, не использующих возобновляемые источники энергии). Регулируемым коммунальным предприятиям требуется одобрение государственных комиссий по коммунальным предприятиям, прежде чем они смогут принять решение о повышении ставок. Хотя это может показаться далеким от идеала, на самом деле это хорошая новость. Регулируемые коммунальные предприятия не подвержены потенциально неустойчивым оптовым ценам на электроэнергию, а это означает, что денежный поток NextEra очень предсказуем из года в год.

Благодаря тому, что NextEra способна обеспечить высокий однозначный рост прибыли и, как ожидается, увеличит свои дивиденды на двузначный процент до 2024 года, это выглядит как легкая покупка.

Novavax

Второй гениальной акцией, которую инвесторы могут уверенно купить с $300 на падении, являются акции биотехнологических компаний Novavax (NVAX -4,18%).

Компания Novavax получила известность во время пандемии COVID-19 благодаря разработке NVX-CoV2373 (известного в Европе как Nuvaxovid). Только трем производителям вакцин против COVID-19 удалось достичь неуловимой отметки 90% эффективности вакцины (ЭЭ) на поздних стадиях клинических испытаний. Novavax был одним из трех с NVX-CoV2373 в его испытании в США/Мексике (90,4% ВЭ). Вакцина компании получила разрешение на экстренное использование в США для лиц в возрасте 12 лет и старше в качестве основного двухдозового лечения.

Проблема для Novavax и других разработчиков вакцины против COVID-19 заключается в том, что худшее из пандемии, похоже, остается в зеркале заднего вида. Поэтому растет скептицизм в отношении того, сколько доходов производители вакцин, такие как Novavax, будут приносить на регулярной основе. Но катализаторов в парусах Novavax по-прежнему предостаточно.

Возможно, даже более важным, чем регулярные глобальные продажи, является тот факт, что платформа Novavax для разработки лекарств продемонстрировала свою эффективность. Пандемия должна послужить для компании отправной точкой для разработки комбинированных вакцин (COVID-19).и грипп) и дальнейшая программа вакцинации против норовируса. В течение нескольких лет компания сможет генерировать регулярные продажи по ряду каналов.

Еще одна причина, по которой инвесторы могут быть уверены в Novavax, — это хороший баланс компании. К концу июньского квартала у Novavax было 1,38 миллиарда долларов наличными и их эквивалентами. Этого капитала более чем достаточно для того, чтобы компания продолжала свои исследования. Кроме того, учитывая, что рыночная капитализация Novavax составляет всего 1,54 миллиарда долларов, ее денежные средства должны выступать в качестве буфера для падения.

Источник изображения: Getty Images.

Etsy

Третьей гениальной акцией, которую можно купить с падением на 300 долларов, является специализированная компания электронной коммерции Etsy (ETSY 3,30%).

Как и компании из этого списка, Etsy борется с массой встречных ветров. Исторически высокая инфляция угрожает снизить покупательную способность малообеспеченных потребителей. Кроме того, ослабление экономики США может повлиять на желание людей совершать покупки. Вишенкой на торте является то, что акции с премиальной оценкой, такие как Etsy, были отправлены в дровяной сарай во время падения медвежьего рынка.

Но Etsy предлагает что-то, что отличает ее от других компаний в сфере онлайн-торговли. В то время как большинство моделей, ориентированных на потребителя, основаны исключительно на объеме, платформа Etsy действительно продвигает идею персонализации и/или настройки. Это потому, что его продавцы являются частными собственниками или малыми предприятиями, которые готовы работать с потенциальными покупателями на личном уровне, чтобы удовлетворить их потребности. Никакая другая онлайн-платформа не сравнится с масштабом персонализации, который можно увидеть на торговой площадке Etsy.

Еще одна вещь, которую следует учитывать в отношении Etsy, — это ошеломляющий успех компании в расширении своей категории постоянных покупателей. По данным компании, «постоянный покупатель» — это тот, кто совершает не менее шести покупок в течение последних 12 месяцев на общую сумму не менее 200 долларов. За три года с 30 июня 2019 года по 30 июня 2022 года количество постоянных покупателей на платформе выросло на 248%.
