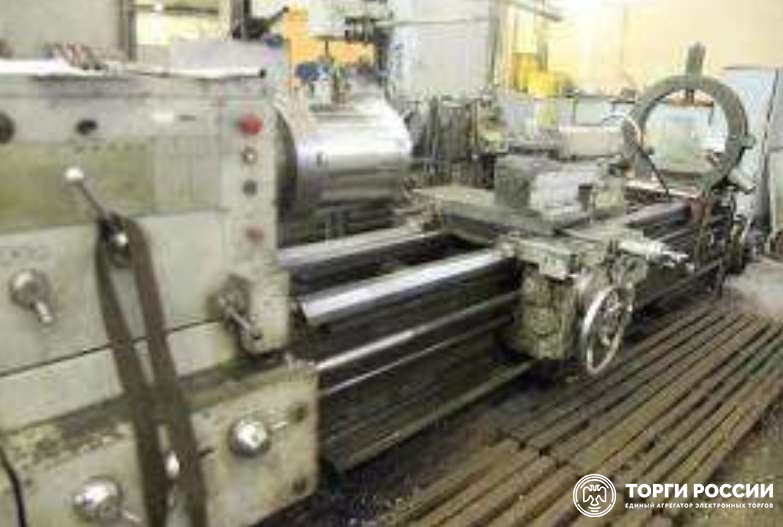

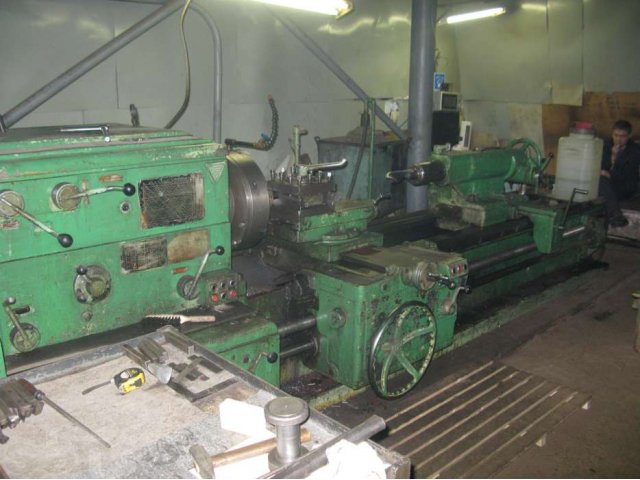

Токарный станок ДИП 400
ДИП 400 токарный станок, используется для точения цилиндрических, конических и сложных поверхностей – как внутренних, так и наружных. Так же на нем нарезают резьбы. Для обработки торцов заготовок используют разные резцы, зенкеры, развертки, сверла, а так же плашки и метчики. Токарным станком ДИП-400 производят обработку черных и цветных металлов на больших скоростях резания инструментом из быстрорежущей стали и твердых сплавов. На станке можно выполнять разнообразные токарные работы в условиях малого и среднего производства. Благодаря высокой максимальной мощности, жесткости конструкции станка и большого диапазона частоты вращения шпинделя на токарном станке ДИП 400 можно эффективно применять современные инструменты в процессе обработки деталей.
Технические характеристики
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 840 |
| Диаметр обработки над станиной, мм | 800 |
| Диаметр обработки над суппортом, мм | 490 |
| Расстояние между центрами, мм | 750 – 10 000 |
| Наибольший вес обрабатываемой детали в центрах, кг | 4 000 |
| Класс точности станка | Н |
| Высота резца, устанавливаемого в резцедержателе, мм | 40 |
| Размер конца шпинделя передней бабки по DIN | 11М |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Пределы частот вращения шпинделя, об/мин | 10 – 1 250 |
| Ускоренное продольное перемещение суппорта, м/мин | 5,2 |
| Ускоренное поперечное перемещение суппорта, м/мин | 2 |
| Наибольшее усилие резания, кН | 20 |
| Наибольший крутящий момент на шпинделе, кНм | 3 |
| Мощность электродвигателя главного привода | 18,5 кВт |
| Габаритные размеры станка с электрооборудованием (Д х Ш х В), мм | 3 000 – 12 420 х 1 860 х 1 625 |
| Масса станка, кг | 4 450 – 13 300 |
Особенности конструкции станка ДИП 400
Из особенностей конструкции токарного станка ДИП 400 можно отметить:
- за счет своей жесткости и виброустойчивости станок позволяет получить высокую точность обработки;
- станок будет долго служить, за счет надежности всех механизмов и использованию двух призменных направляющих станины;
- частота обратного вращение в 1,5 раза выше прямого вращения шпинделя, а этот показатель заметно уменьшает время на обработку резьбы
- коробка подачи токарного станка ДИП 400, обладает высокой жесткостью кинематической цепи, она снабжена двумя муфтами для дистанционного переключения;
- силовые колеса закалены и шлифованы, изготовлены из высоколегированной

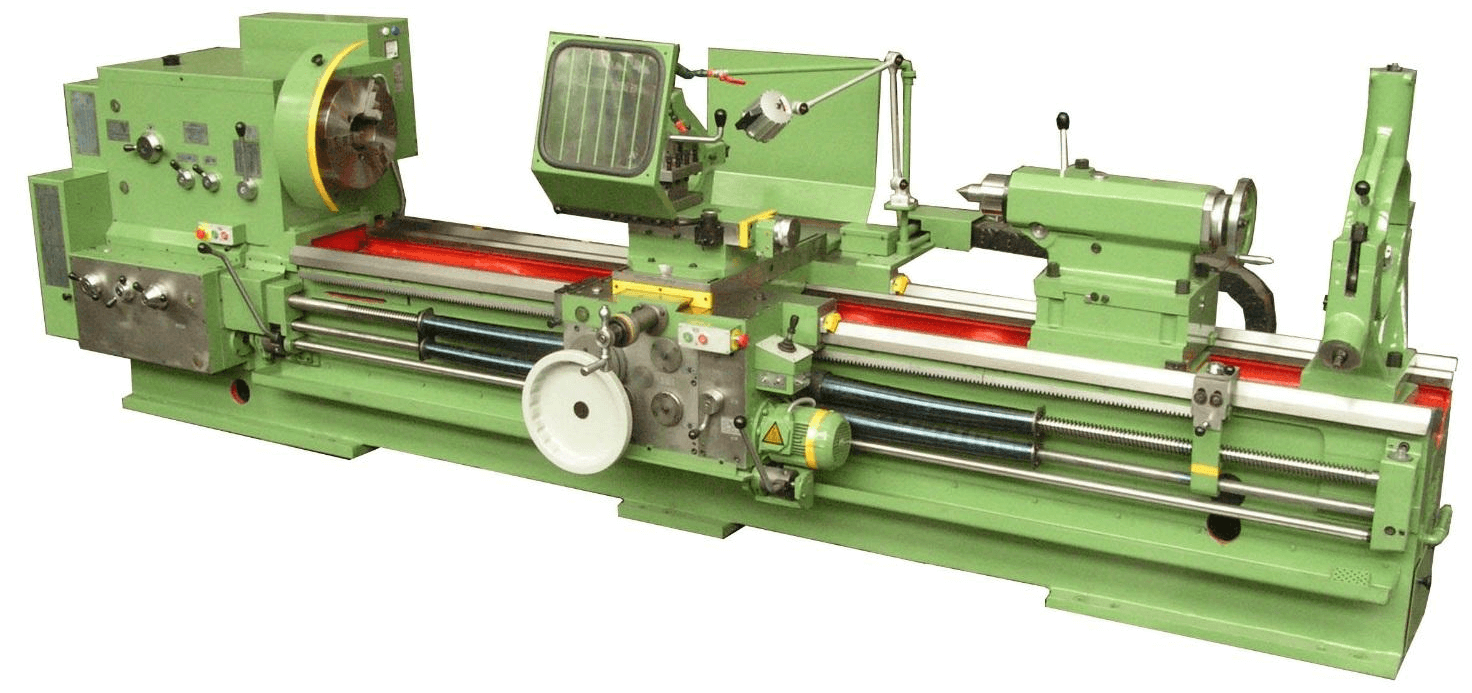

Токарно винторезный станок ДИП-400
Производитель: Россия
Предназначен для разнообразных токарных работ, в том числе точения конусов и нарезания резьб: метрических, дюймовых, модульных, питчевых.
Мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Как купить токарно винторезный станок ДИП-400?
подробнее…
Технические характеристики
| Характеристика | ДИП-400 | |
|---|---|---|
| Наибольший диаметр устанавливаемой заготовки, мм | ||
| — над станиной | 840 | |
| — над суппортом | 490 | |
| — над выемкой в станине | 1070* | |
| Наибольший диаметр обрабатываемой заготовки, мм | ||
| — над станиной | 800 | |
| — над суппортом | 490 | |
| Наибольшая длина обрабатываемой заготовки, мм | 750; 1500; 2000; 3000; 4000; 5000; 8000; 10000 | |
| Длина выемки в станине от торца фланца шпинделя, мм | 450* | |
| Наибольший вес устанавливаемой заготовки, кг | 3500 | |
| Высота резца, устанавливаемого в резцедержателе, мм | 40 | |
| Размер конца шпинделя передней бабки по DIN | 11М | |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 | |
| Количество ступеней частот вращения шпинделя | 22 | |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 | |
| Пределы частот вращения шпинделя, об/мин | 10—1250 | |
| Пределы рабочих подач, мм/об | ||
| — продольных | 0,033—5,6 | |
| — поперечных | 0,013—2,064 | |
| — резцовых салазок | 0,013—2,064 | |
| Пределы шагов нарезаемых резьб | ||
| — метрических, мм | 1—224 | |
| — дюймовых, ниток/дюйм | 28—0,25 | |
| — модульных, модуль | 0,25—56 | |
— питчевых, питч диам. | 112—0,5 | |
| Ускоренное перемещение суппорта, мм/мин | ||
| — продольное | 5200 | |
| — поперечное | 2000 | |
| Наибольшее усилие резания, кН | 20 | |
| Наибольший крутящий момент на шпинделе, кНм | 3 | |
| Мощность главного привода, кВт | 18,5 | |
| Габаритные размеры (вместе с электрооборудованием), мм | ||
| — длина | 3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420 | |
| — ширина | 1860 | |
| — высота | 1625 | |
| Масса , кг | 4450; 5200; 5400; 6200; 7400; 9350; 11900; 13300 | |
* — для токарных станков с ГАПом. | ||
