особенности фрикционных, кулачково-дисковых муфт, ООО «Кант»

Дисковая муфта – это механизм, который используется для передачи крутящего момента между двумя несоосными валами, располагающимися в параллельной плоскости относительно друг друга. Рабочими деталями устройства являются диски, за счет движения которых передается крутящий момент. Механизмы нашли широкое применение в различных промышленных отраслях, в том числе и в машиностроении.

Чтобы подробнее осветить тему дисковых муфт, в этой статье рассмотрим следующие аспекты:

Фрикционные дисковые муфты

Передача крутящего момента в таких устройствах осуществляется за счет сил трения, которые создаются на сцепляющей части механизма.

Стандартная дисковая муфта состоит из:

  • Стальных дисков. Не имеют специальных покрытий и устанавливаются в барабане, который не связан с ведомым валом.
  • Фрикционных дисков. Чаще всего выполнены из стали, но иногда для изготовления используется и прочная пластмасса. Такие изделия имеют износостойкое фрикционное покрытие, фиксируются на ступице ведущего вала. Покрытие может быть выполнено из керамики, кевларовых нитей, углеродных композитов и других материалов с повышенным коэффициентом трения.
  • Поршня и возвратной пружины. Оказывает давление на диски под воздействием давления жидкости. За счет этого между поршнем и пакетом дисков возникает сила трения и передается вращательный момент. При понижении давления поршень под воздействием пружины становится на место, и дисковая муфта отключается.

Конструкция механизма предполагает чередование стальных и фрикционных дисков. В разных моделях количество дисков может отличаться.

Разновидности фрикционных дисковых муфт

Классификация фрикционных дисковых муфт предполагает их разделение на следующие категории:

  • «Сухие» механизмы. Отличаются высоким коэффициентом трения. Но так как в этих моделях нет масла, то внутренние детали не смазываются.
  • «Мокрые» устройства. Частично заполнены маслом, что делает отвод тепла более эффективным. Кроме того, масло смазывает детали внутри устройства. По сравнению с сухими моделями, мокрые дисковые муфты отличаются небольшим коэффициентом трения. Однако этот недостаток компенсируется за счет увеличения давления на пакет дисков и использования высокотехнологичных фрикционных материалов.

Принцип работы фрикционной дисковой муфты

Функция фрикционной дисковой муфты заключается в плавном соединении двух несоосных валов за счет возникающей между дисками силы трения и передачи крутящего момента от одного вала к другому. Чем больше дисков предусмотрено в конкретной модели, тем больше поверхностей соприкасаются друг с другом, и тем лучше передается крутящий момент. Под воздействием давления жидкости диски начинают сжиматься. При этом, чем сильнее соприкасаются поверхности дисков, тем больше величина вращательного момента. В процессе работы возможно легкое пробуксовывание устройства.

Для нормальной работы механизма между дисками должен быть регламентированный производителем зазор. Слишком маленький зазор чреват быстрым износом дисков, а слишком большой – пробуксовкой механизма, что также приводит к преждевременному износу фрикционов.

Особенности кулачково-дисковых муфт

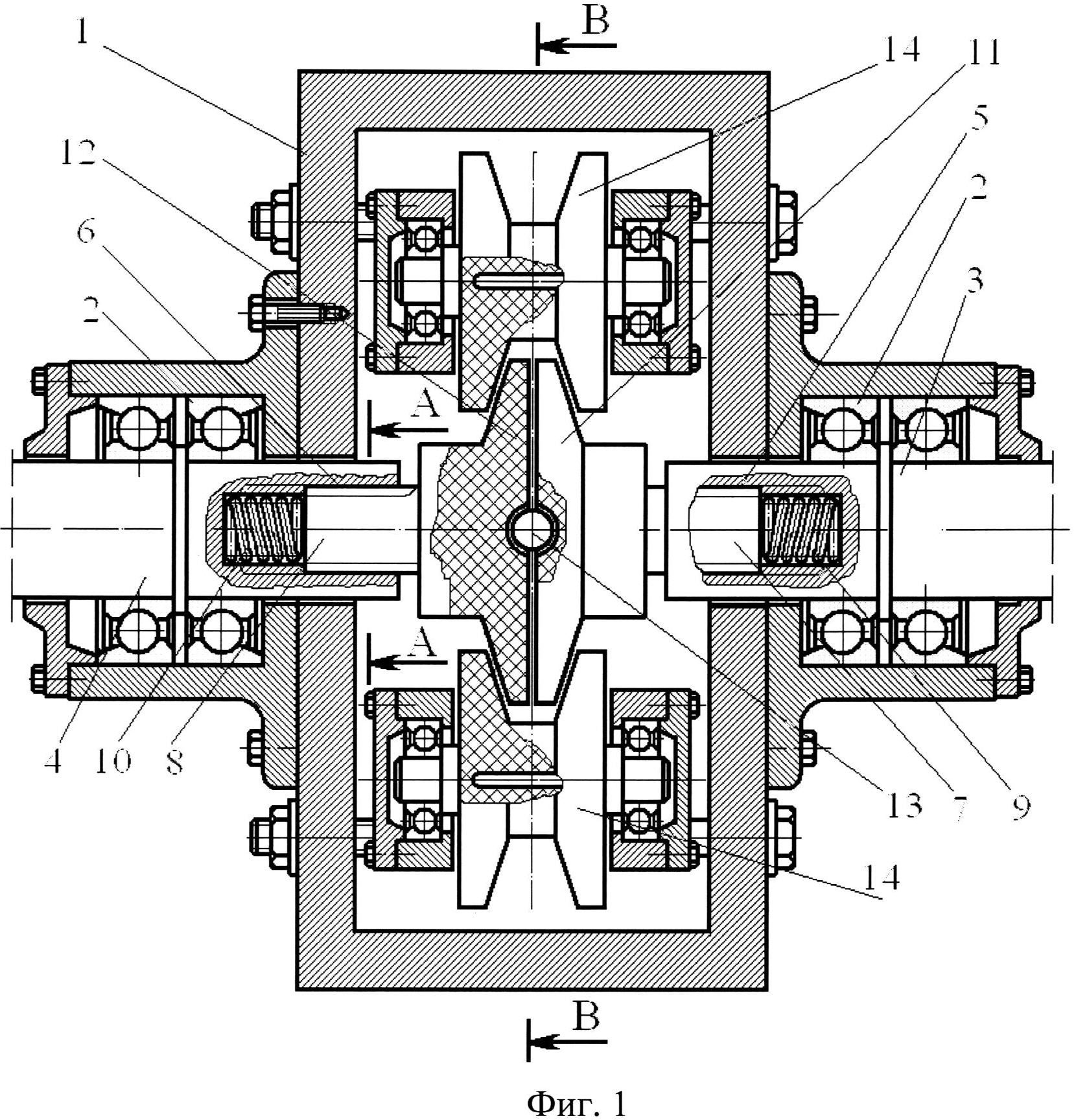

Одна из разновидностей дисковых муфт – модели с кулачками на торцевых поверхностях. Такие устройства состоят из трех дисков. Внешние диски соединены с входным и выходным валами. Соединение среднего диска с двумя другими обеспечивается за счет выступа-впадины. В кулачково-дисковых механизмах нередко предусмотрена специальная пружина, которая компенсирует зазор между деталями и холостой ход главного звена механизма.

В отличие от фрикционных моделей, в кулачковых устройствах средний диск вращается вокруг своей центральной точки с той же скоростью, что входной и выходной валы.

Во избежание появления динамических нагрузок в процессе работы, устройство включают только в неподвижном состоянии. При этом валы обычно вращаются с относительной скоростью не более 1 м/с.

По сравнению с фрикционными моделями, кулачковые устройства имеют меньшие размеры, и в этих механизмах отсутствует относительный поворот валов. Количество кулачков выбирается исходя из крутящего момента, который нужно передавать.

Плюсы и минусы дисковых муфт

Среди основных преимуществ дисковых механизмов обычно выделяют компактность, плавность работы, возможность уменьшить габариты узла и увеличить значение передаваемого крутящего момента, возможность соосного соединения ведущего и ведомого валов.

К недостаткам относят риск пригорания дисков. Чтобы исключить пригорание, нужно точно соблюдать рекомендации производителя в процессе эксплуатации. Если речь идет о мокрой дисковой муфте, то при изменении вязкости масла меняется и коэффициент трения.

Что нужно учитывать при эксплуатации?

Чтобы продлить срок службы дисковой муфты и сделать ее работу максимально эффективной, нужно придерживаться следующих рекомендаций:

  • При необходимости замены фрикционных секторов все манипуляции производят через специальные окошки, предварительно выкрутив винты и сняв элементы обечайки;
  • Работу любого механизма регулируют вручную. Это позволяет равномерно распределять нагрузку на весь механизм с учетом предельной мощности;
  • Износостойкость детали определяют путем расчета предельно допустимого внутреннего давления. Эти показатели могут меняться в зависимости от предназначения механизма;
  • Чтобы увеличить срок службы муфты и оборудования, нужно учитывать КПД машины, в которой будет использоваться механизм.

Если вы собираетесь купить дисковую муфту, ознакомьтесь с ассортиментом, представленным на сайте компании «Кант». В наличии – механизмы разных размеров и с различными техническими характеристиками. Чтобы получить подробную консультацию, просто свяжитесь с менеджерами компании «Кант» по телефону или электронной почте. Опытные специалисты помогут выбрать механизм и ответят на все интересующие вопросы.

принцип работы, назначение схема, классификация, устройство, виды, типы конструкций, работа

05.06.2020

Промышленные станки, различные конструкции инженерного назначения, а также транспортные средства зачастую нуждаются в передаче крутящего момента от одного вала к другому. На этом аспекте строится значительная часть внутренней функциональной схемы агрегата. И для выполнения подобной задачи нужен особый элемент, механизм, способный передать эту силу от одного источнику к требуемому валу, а также сохранить, увеличить КПД. Таким промежуточным звеном зачастую выступает фрикционная муфта, принцип работы, видовое разнообразие, основные конструкционные особенности и эффективность которой мы и рассмотрим в обзоре.


Общее устройство

В своем традиционном виде механизм состоит из нескольких основных элементов. Первый из них – барабан. Используется чашеобразная форма, но возможны и исключения. Другие обязательные составляющие – диски и подключаемая деталь. В базовых вариациях подключение к источнику осуществляется посредством вилки.

Барабан выступает в качестве контролируемой части, основную работу выполняют диски. И они тоже неоднородные, подразделяются на абразивные и стальные. Хотя, название в какой-то мере условное. Ведь первый вид также может состоять из стали, просто обладать поверх материала еще и специальным покрытием. Именно оно и становится центром устройства. Ведь абразивное покрытие создано для увеличения силы трения. А как раз она и передает вращательный момент, многократно усиливает его. Стальные же диски становятся неким амортизатором, который упорядочивает получаемую энергию, стабилизирует ее. В результате ход работы будет максимально плавным, исключаются рывки и излишний разгон в начале активной фазы. Соответственно, снижается степень износа и пустой расход энергии. Ведь фрикционные муфты предназначены для бережного отношения к валам.

Стоит уточнить, что диски иногда выполняются из жесткого пластика. Это не слишком положительно сказывается на общем эксплуатационном сроке. Логично предположить, что подобный материал быстрее выходит из строя. Но при этом разница оказывается не явно заметной, а ценовая категория устройства ощутимо изменяется.

Еще одними важными элементами стоит назвать поршень и пружину. Эти две детали служат для осуществления движения, целью которого и становится создание силы трения между дисками. Поршень подает давление на них, заставляет их вращаться, прессовать между собой. Как только оно исчерпает себя, в дело вступает пружина.


Принцип действия фрикционной муфты

Главным источником процесса становится жидкость. Именно она создает давление, которое позволяет дискам сжиматься между собой и передавать вращательный момент. В цепочке всегда присутствуют еще два элемента, ведущий и ведомый вал. Первый воздействует на второй. А вот вовремя сцепить их, передать импульс и разъединить снова – это и есть основная задача прибора.

Стоит понимать, что количественный фактор самих дисков напрямую отражает силу передаваемого момента. Не эффективность, а именно уровень давления. Выходит, что для повышения этого аспекта, если агрегат крупный и нуждается в серьезном крутящем моменте, стоит выбирать продукцию с максимальным количеством внутренних дисков. При этом во время разгона допустима пробуксовка. Это необходимо для сбрасывания напряжения, чтобы не возникло рывков на разгоне. Но если она возникает постоянно, значит, наличествует проблема: слишком крупный внутренний зазор между дисками. Он должен строго устанавливаться производителем. Отклонения ведут к неприятностям.


Конструкционные материалы

Давайте разберемся, из чего состоят детали:

  • Сталь. Практически 90% все полезной массы созданы именно из нее. Это наиболее подходящий по структурным особенностям материал.
  • Абразивное покрытие. Кевлар, углеродные соединения разных видов, некоторые керамические напыления. Основной критерий выбора – возможность увеличить трение, оно необходимо для передачи силы. В моделях существует и иное покрытие, но чаще остальных используется обозначенное в пункте.
  • Масло. Обеспечивает плавность хода. При сцепном воздействии элементы сильно давят на «собратьев», если не будет нужной смазки, износ возрастает в разы. Но при чрезмерном количестве возникает потеря полезной работы. Важно выявить идеальный баланс.
  • Пластик. Этот материал используется редко. Как мы уже пояснили, конструкция фрикционной муфты в большинстве случаев этого не допускает. Но иногда диски выполняются из пластика.

Форма выпуска деталей

Почти все вариации на рынке представляют собой изделия пластинчатого типа. Это наиболее эффективная методика.

Отличия возникают в размерах. А точнее, в диаметре пластин. Но выбор тут обычно характеризуется требованием оборудования, к которому впоследствии и будет подсоединяться продукция.

Есть различия и в видах крепления абразива, который имеет серьезное значение в многодисковых изделиях. Самой эффективной вариацией считается заклепка.

В зависимости от формы, действие фрикционной муфты изменяется незначительно. Только если речь идет не о диаметре пластин, а об их количестве. Тут работает принцип: чем больше, тем мощнее. Поэтому, ориентироваться придется в любом случае на конкретное оборудование в цеху.


Видовое разнообразие

Различий множество. Существуют модели с разным количеством дисковых конструкций, с различной формой. Иногда они отличаются даже принципом подачи давления. Чтобы разобраться с тем, в пользу какой продукции отдать свое предпочтение, нужно понять их основные преимущества и недостатки. А также учесть сферу применения. Конечный выбор стоит формировать еще и исходя из ценового аспекта. Разберемся по порядку. Рассмотрим все варианты, которые предоставляет нам современный рынок.

Дисковые

Наиболее востребованный и популярный тип устройства фрикционной муфты. Идеальный выбор для станка ввиду высокой силы трения. Этот эффект достигается за счет крупного барабана. Есть модификации с «пальцами», в структуре применяется одна или сразу несколько стяжек.

К особенностям также допустимо отнести:

  • Небольшой общий объем. Несмотря на крупный барабан, сама продукция весьма компактная.
  • Чем больше пластин, тем выше передача момента.
  • Конструкция дисков разнообразная. Различны и форма, и материалы, и покрытие.

Конусные

В таком варианте обычно присутствует сразу определенное количество барабанов. И часто вилки у них несхожих параметров. Соединение между собой обеспечивает пластина. При этом основной задачей в эксплуатации становится привод. Выходит, это уже фрикционная муфта сцепления.

Цилиндрические

Это крупные устройства, поэтому их недопустимо использовать в транспортных средствах. Да и на производстве процесс реализуется с большой натяжкой. Поэтому оборудование подходит для строительных и схожих машин.

Главными плюсами логично назвать невысокую стойкость. Перегиб по оси обычно является слабым местом в этой сфере. Но только не с цилиндрическим модификациями, во многом благодаря размерам барабанов. Да и абразив в таком случае выполняется из стойких к морозам и высоким температурам материалов.

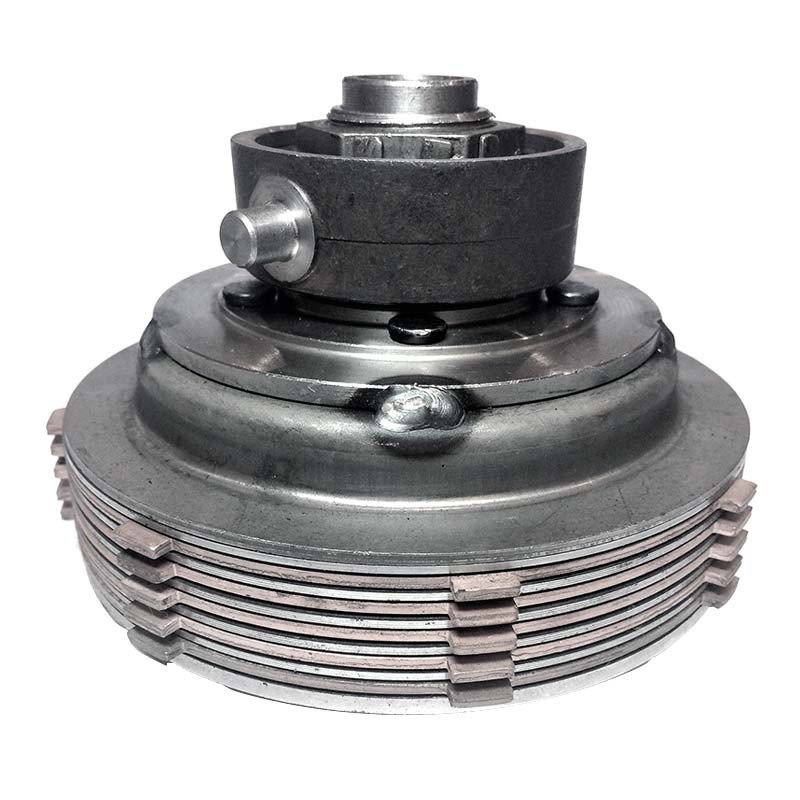

Многодисковые виды

Радиальные габариты – это больное место на производстве. Чтобы уменьшить их, производители используют разнообразные модификации. И это яркий пример такого выхода.

Особенности:

  • Множественность пластин позволяет снизить радиальные габариты до допустимых пропорций.
  • Основная специализация, крупный транспорт. В том числе и специального назначения, строительного характера.
  • Ширина барабанов – это основной аспект разветвления модельных линеек на рынке.
  • Допускается применение агрегата как с наличием смазочных материалов, так и с отсутствием.

Типы с единственным барабаном

Небольшие изделия, эксплуатация производится при необходимости передачи малого усилия. Отличный вариант для малогабаритных станков. Главный положительный фактор заключается в экономии пространства. При этом есть и еще один основополагающий плюс. Это сниженное производство тепла. А значит, степень нагревания всех звеньев цепочки будет ничтожно малой. Особенно важно, если они не защищены от термического воздействия.

Типы с множественными барабанами

Назначение фрикционной муфты такого профиля лежит в иной плоскости. Передача усилия становится больше, плавность хода, соответственно, лучше. При этом снижается и давление на все основным узлы. А значит, возрастает срок эксплуатации. Жертвовать приходится местом. Ведь чем больше барабанов, тем крупнее размеры. Да и ценовой фактор также растет. Правда, зависимость от самой марки проявляется даже сильнее, чем от количества используемых деталей.


Втулочные

Выбор обладает массой логичных преимуществ. Ввиду небольшого приложения силы и давления они работают дольше. Да и вес у них значительно ниже. А также такие модели считаются более надежными, чем масса аналогов. Все это достигается за счет самой втулки, расположенной между пластинами. Она амортизирует движение, что и сказывается на плавности и безопасности работы.

Но без минусов здесь не обошлось. Все виды, классификация фрикционных муфт созданы для узких профилей. Ведь в своей сфере модели идеальны, а для других не подходят. Так и втулочные не используются для высоких оборотов. Ведь из-за амортизации прижимная сила становится меньше. И передать серьезный оборот просто физически невозможно.


Фланцевые

Небольшие перегородки, малый размер барабана. Легкое подключение к валу, минимальное количество внутренних деталей, поэтому и высокая надежность. Простой агрегат, который применяется в узком профиле. Однако из-за особенностей монтажа их можно установить не везде.

Шарнирные

В этом варианте чаще встречаются очень широкие перегородки. И они порой еще и снабжаются нарезами. Благодаря самим шарнирам снижается бесполезное трение внутри конструкции. А значит, растет эффективная работа. Да и срок службы также становится более приятным. Но минус тоже заметен – узкая специфика. Используется только в приводных агрегатах, да и то не всегда.


Кулачковые

Если выбирать продукцию для сцепления станка, то подойдет такая фрикционная муфта, схема у нее как раз подходящая для этой сферы. Используется фиксированный барабан конусовидной формы. Пластины могут отсутствовать. Мягкая фиксация позволяет барабану практически не ощущать терния. А значит, меньше стираться. Сам корпус держит очень сильное давление, что превосходно для мощных станков.


Варианты для приводов

Типовой имеет всего два диска с пластиной между ними. А также часто ставится шарнира для облегчения работы барабана. Модельный ряд тут самый разнообразный.

Градация зависит от следующих факторов:

  • Количество оборотов.
  • Нагрузка, применяемая к детали.
  • Общее время эксплуатации.

По сути, все конструктивные аспекты построены так, чтобы сократить износ при постоянном прерывании поступления силы. Ведь привод может оборвать нагрузку в любой момент.


Втулочно–пальцевая

Направляющая деталь, которая также используется как предохранитель. Удобно то, что у нее широкий профиль. И применяется она не только на производстве. При этом ее разнообразие куда уже, чем у аналогов. А значит, выбор сокращается до минимума. Меньше мороки, ведь стандартные модели обычно точно подходят для нужных на производстве задач. Да и ассортимент таких изделий сейчас очень широк.

Фрикционная

Идеальный выбор, если усилия ведущего вала не контролируются, они в начале хода очень большие. И нужно их стабилизировать, не повредить ведомой элемент. Такие модели способны погасить начальный импульс, чтобы не допустить удара. Сразу с пробуксовкой запустить вращение, с периодом стабилизировать оборот, подстроить цепочку под один темп.


Применение

Устройство будет полезно во многих сферах. Станки на фабриках и заводах, транспорт, инженерные конструкции, специализированная техника. Главное понимать, что от выбора конкретной модели зависит практически все. И эффективность работы, и срок службы не только самой детали, но и связанных в цепочке валов. Именно поэтому работа фрикционной муфты безмерно важна. Уделите пристальное внимание характеристикам при просмотре ассортимента продавца.

Фрикционная муфта: устройство, принцип работы, виды

Довольно большое количество механизированных конструкций имеют переходящий участок, через который проводится передача крутящего момента. Зачастую в качестве подобного элемента выступает специальная муфта, обладающая определенными характеристиками. В полной мере выполнить подобную функцию может фрикционный тип устройства, который устанавливается в транспортной технике, инженерных решениях, промышленных станках. Устройство может применяться для реализации самых различных задач.

Общее устройство муфты

Рассматриваемое устройство может существенно различаться по конструктивным особенностям, но в большинстве случаев представлено сочетанием пакетов дисковых элементов в фрикционной функцией. При этом муфта фрикционная характеризуется особыми свойствами, которые должны учитываться. Особенности заключаются в следующем:

  1. Классификация проводится по числу дисков. Этот параметр во многом зависит то частоты крутящего момента.
  2. Усилие может передаваться от одного вала к другому с различным показателем частоты вращения, в большинстве случаев устанавливается два диска.
  3. В большинстве случаев один диск представлен стальным изделие, второй фрикционным. При этом при изготовлении, как правило, применяется материал со сходными свойствами.
  4. Особыми свойствами обладает фрикционное покрытии. Его задача заключается в обеспечении требуемой сцепки.
  5. Для того чтобы существенно повысить эффективность фрикционного покрытия поверхность снабжается специальными керамическими и углеродистыми элементами с повышенной износостойкостью.
  6. В продаже встречаются и варианты исполнения без фрикционного покрытия. В этом случае есть барабанная основа, которая сочетается с валом.
  7. В некоторых случаях проводится добавление возвратной пружины и поршня. Основная задача подобных элементов заключается в существенном повышении степени сцепки. Пружина отвечает за возврат диска на свое рабочее место.

Промежуточное устройство может иметь самую различную конструкцию, все зависит от поставленной задачи.

Принцип работы

Во многих случаях фрикционная муфта токарного станка или другого оборудования предназначается для сопряжения двух элементов и создания одного рабочего агрегата. Рассматривая принцип работы следует уделить внимание нижеприведенным моментам:

  1. На момент подключения устройства нарастает сила прижатия элементов.
  2. Вначале работы муфты фрикционной важна не только сцепка, но и скольжение двух сопряженных элементов. только при схожести двух сил обеспечиваются условия для благоприятного старта.
  3. Проводя расчет фрикционной муфты следует также уделить внимание тому, что некоторые варианты исполнения предназначены для обеспечения требуемого уровня безопасности. Примером можно назвать функцию безопасного разобщения валов при появлении пиковой величины крутящего момента.
  4. Большое значение в рассматриваемом случае имеют промежуточные диски. Именно они предназначены для непосредственной передачи усилия.

Механизм включения может существенно отличаться. В большинстве случаев в его качестве выступает механический или гидравлический привод, а также электрическое блок управления. Некоторые варианты исполнения могут работать автоматически при возникновении перегрузки.

Используемые в конструкции материалы

Для обеспечения особых эксплуатационных свойств при изготовлении применяются специальные материалы. Среди их особенностей отметим следующее:

  1. В большинстве случаев основная часть изготавливается из стали. За счет этого основная часть конструкции может выдерживать существенно воздействие, служить на протяжении длительного периода. Чаще всего применяется углеродистый сплав, в некоторых случаях легированный.
  2. Фрикционные вставки представлены различными материалами. Примером можно назвать ретинакс марки ФК 16Л и ФК-24А. Свойства подобных составов определяют то, что поверхность может выдерживать кратковременное воздействие температуры до 1100 ⁰C. За счет этого обеспечивается длительный эксплуатационный срок.

Важным моментом назовем то, что муфта фрикционная может работать без смазки и с ней.

Отсутствие масла в системе существенно снижает эксплуатационный срок, однако в подобном случае не приходится проводить периодическое обслуживание. Масло существенно снижает степень трения подвижных элементов, оно также отводит тепло от основных элементов конструкции.

С каждым годом фрикционные муфты совершенствуются путем применения специальных материалов, которые обладают особыми свойствами. Примером можно назвать керамику и другие легированные составами.

Формы выпуска деталей

В большинстве случаев дисковые муфты представлены пластинчатыми изделиями. Среди особенностей формы выпуска отметим следующие моменты:

  1. В эту группу входят вкладыши, которые могут изготавливаться при применении композитных материалов.
  2. Рассматриваемые элементы характеризуются внутренними и внешними диаметрами. При этом устройство имеет угловой сектор, за счет которого обеспечивается встраивание в механизм с нестандартной сцепкой.

Крепление абразива может проводится самым различным образом. Чаще всего для этого применяется заклепка, которая утапливается в специальные ниши.

Разновидности муфт

Встречается довольно большое количество различных устройств, которые могут классифицироваться по конструктивному признаку. В большинстве случаев в качестве основного элемента выступает диск с особыми свойствами. При этом могут создаваться следующие варианты исполнения:

  1. Цилиндрические.
  2. Конусные.
  3. Барабанно-ленточные.

Подобные варианты исполнения применяются в том случае, когда нужно обеспечить особые эксплуатационные характеристики. Современным вариантом исполнения можно назвать многодисковую конструкцию, которая характеризуется высокой плавностью хода на момент эксплуатации.

Классификация проводится и по типу применяемого привода для передачи усилия. Выделяют следующие варианты исполнения:

  1. Гидравлика сегодня встречается крайне часто, так как она основана на передаче усилия за счет жидкости. В качестве технической жидкости часто применяется масло или специальная жидкость.
  2. Пневматика сегодня также встречается крайне часто. В этом случае усилие передается за счет сжатого воздуха, который часто генерируется компрессором.
  3. Современные варианты исполнения работают от электромагнитных полей. Однако, высокая стоимость и сложность изготовления определяют относительно узкое распространение подобного механизма.

Еще одной распространенной классификацией можно назвать то, каким именно образом передается вращение: сухим или мокрым. Во втором случае за счет добавления смазки существенно расширяется срок эксплуатации фрикционной муфты, а также проводится отведение температуры.

Дисковые устройства

Довольно большое распространение получили дисковые фрикционные муфты. Ключевые моменты следующие:

  1. Может применяться сочетание дисков для повышения степени надежности.
  2. Диски имеют сложную конструкцию, при изготовлении применяются различные материалы.
  3. Небольшие линейные размеры также можно назвать ключевым достоинством предложения.

Дисковые устройства получили широкое распространение, они могут классифицироваться по самым различным признакам.

Конусные модификации

Для изменения основных свойств механизма применяются конусные элементы, за счет которых передается усилие. Особенности следующие:

  1. Более высокая плавность хода.
  2. Обеспечивается высокая степень сцепления.
  3. За счет изменения усилия может регулироваться частота вращения, но на протяжении недлительного периода.

Модификации конусного типа получили широкое распространение. Однако, сложности при изготовлении становятся причиной существенного повышения стоимости.

Цилиндрические устройства

Могут применяться и цилиндрические фрикционные муфты. При изготовлении основной части применяется специальный фрикционный материал, характеризующийся повышенной устойчивостью к воздействию высокой температуры.

Сегодня цилиндрические устройства производятся самыми различными производителями. Х существенным недостатком можно назвать достаточно большие размеры.

Особенности многодисковых моделей

Для уменьшения радиальных габаритов фрикционных дисков применяется муфта многодисковая. Среди особенностей отметим следующее:

  1. За счет нескольких дисков получается одинаковая поверхность трения при уменьшении радиальных размеров.
  2. Подобная многодисковая фрикционная муфта устанавливается на большинстве грузовых транспортных средств.
  3. За счет воздействия силы оказывается требуемое трение, оно и передает силу.
  4. Показатель толщины может варьировать в достаточно большом диапазоне.
  5. Диски могут работать со смазывающим веществом и без него.

За счет сочетание нескольких дисков может передаваться требуемое усилие. Все элементы должны быть строго соосными, поэтому проводится установка строго на одной полумуфте.

Модели с одним барабаном

Подобные варианты исполнения используются для передачи небольшого усилия. Среди особенностей отметим:

  1. Компактные размеры.
  2. Снижение степени нагрева поверхности.
  3. Увеличение степени эффективности применения фрикционной муфты.
  4. Снижение нагрева поверхности.

Модели с одним барабаном характеризуются тем, что при их производстве не применяются абразивные и фрикционные материалы.

Модели с несколькими барабанами

Существенно повысить эффективность барабанного устройства можно за счет установки нескольких барабанов. Это обеспечивает следующее:

  1. Снижается степень износа.
  2. Обеспечивается равномерное распределение нагрузки.

Применение нескольких барабанов становится причиной увеличения габаритов муфты.

Втулочные модели

В качестве промежуточного элемента также может применяться втулка. Подобный вариант исполнения характеризуется следующими особенностями:

  1. Надежность.
  2. Небольшой вес.
  3. Длительный срок эксплуатации.

Втулочные модели менее распространены в сравнении с дисковыми и многодисковыми.

Преимущества фланцевых устройств

Фланцевый метод подсоединения получил широкое распространение. Это связано со следующим:

  1. Простота монтажа.
  2. Надежность и длительный срок эксплуатации.
  3. Есть возможность проводить своевременное обслуживание.

Преимущества фланцевых устройство определяет широкое распространение. Однако, их монтаж может проводится не во всех случаях.

Модели на шарнирах

Может проводится установка моделей на шарнирах. Эта модель характеризуется следующими свойствами:

  1. Небольшие размеры.
  2. Длительный срок эксплуатации.
  3. Надежность.
  4. Широкая область применения.

Однако, модели на шарнирах характеризуются специфическими характеристиками, которые и определяют их применение только в определенных случаях.

Кулачковые устройства

Довольно большое распространение получили устройства кулачкового типа, которое представлено двумя полумуфтами с кулачкам на торцах. Муфта подобного типа работает следующим образом:

  1. На момент срабатывания привода кулачки одной части входят в специальные впадины второй, за счет чего происходит жесткое соединение.
  2. Для изменения положения рабочей части она перемещается вдоль оси вала со шлицами. Также используется и другой направляющий элемент, которые обеспечивает точное позиционирование подвижного элемента при смене его положения.
  3. Специалисты рекомендуют располагать подвижную часть на ведомом валу, за счет чего снижается степень износа конструкции при ее эксплуатации.
  4. Изготовление кулачков проводится при применении марок стал 20Х и 20ХН. Для улучшения основных эксплуатационных качеств проводится закаливание поверхности до твердости 54-60 HRC.
  5. Основные элементы могут изготавливаться в самой различной форме. Довольно большое распространение получили треугольные, прямоугольные и трапецеидальные варианты исполнения.
  6. Для существенного упрощения процедуры могут применяться ассиметричные профили, которые получили широкое распространение.

Кулачковая муфта характеризуется тем, что способно передавать достаточно высокое усилие.

Это связано с применением определенной стали при изготовлении кулачков.

Модели для приводов

Привод предназначается для передачи усилия. Существует довольно большое количеств вариантов исполнения для передачи вращения. Привод характеризуется следующими особенностями:

  1. Количество оборотов.
  2. Требуемое усилие.
  3. Длительность эксплуатации.
  4. Оказываемая нагрузка.

Привод рассматриваемого типа широко распространен. Это связано с тем, что передача усилия может быть прекращена в любой момент.

Муфта фрикционная

Фрикционный вариант исполнения применяется для плавной передачи усилия под нагрузкой на ходу при любой скорости вращения ведущего и ведомого элемента. Работает устройство за счет высокой силы трения. Сред особенностей применения фрикционной муфты отметим:

  1. Вначале работы диски проскальзывают, за счет чего исключается ударная нагрузка. Плавный старт можно назвать основным преимуществом.
  2. Со временем степень скольжения существенно снижается, за счет чего оба элемента вращаются с одной скоростью.
  3. За счет изменения прижимной силы может изменяться и скорость вращения приводимого элемента во вращение.

Однако фрикционная муфта характеризуется и довольно большим количеством недостатков, среди которых отметим повышенную степень износа при эксплуатации. Также не стоит забывать о том, что сопрягаемая поверхность может сильно нагреваться.

Муфта упругая втулочно-пальцевая: чертеж, параметры, основные размеры

Подобный вариант исполнения также получил весьма широкое распространение, может применяться при создании различных механизмов. Среди особенностей отметим следующее:

  1. Основные параметры и размеры стандартизированы. За счет этого существенно упрощается задача по выбору наиболее подходящего механизма и его установке.
  2. В интернете встречается много различных чертежей, которые можно использовать в качестве основы при проектировании.
  3. При проектировании учитывается тип применяемого материала и друге моменты.

Упругая втулочная пальцевая муфта применяется в качестве предохранительного и управляющего элемента. В специализированном магазине можно встретить большой ассортимент устройств, что существенно упрощает задачу по подбору подходящего варианта исполнения.

Фрикционная муфта - применение, изготовление, характеристики

Фрикционная муфта предназначена для передачи вращательного движения с одного вала на другой посредством силы трения. Наиболее известным механизмом подобного типа является устройство сцепления в автомобиле, в котором пластина, вращающаяся на валу двигателя, путем плавного прижатия соприкасается с такой же поверхностью, прикрепленной к валу ходовой системы. Нарастающая сила трения при этом позволяет передать крутящий момент плавно, без ударов, перегрузок и нанесения ущерба металлическим узлам машины.

Применяемые материалы

Фрикционные муфты каждый день подвергаются многократному использованию, поэтому должны обладать сверхвысокой износостойкостью. Сегодня в таких узлах наиболее приемлемыми являются следующие материалы:

  • Ретинакс – износо- и термостойкий материал, который изготавливается из асбеста и барита на основе фенолформальдегидной смолы, армированный латунной стружкой. Хорошо работает в узлах при температуре до +700°C.
  • Пресс-композиция – износоустойчивый материал на основе фенолформальдегидной смолы, состоящий из гексаметелентетрамина, армированного различными волокнистыми наполнителями. Рабочая температура составляет до +190 °C.
  • Трибонит – износостойкий композитный материал, который может использоваться в агрессивных средах (вода, пар, нефтепродукты). Диапазон рабочих температур от -62 до + 300 °C.

Типы фрикционных муфт

По форме поверхностей, подвергаемых трению, данные изделия можно разделить на дисковые (в том числе многодисковые), конусные и цилиндрические. Первые из них наиболее популярны, так как обеспечивают наибольшую площадь фрикционной поверхности.

В зависимости от величины передаваемого крутящего момента изготавливают сухие и масляные муфты. Последние используются чтобы продлить срок службы фрикционного материала в условиях больших нагрузок. Недостатком масляных муфт является сложная конструкция.

Также фрикционные муфты могут различаться между собой по типу силовых цилиндров, которые обеспечивают разъединение пластин. Пневматические и гидравлические конструкции обеспечивают быструю работу устройства и используются в системах с большим передаваемым моментом. Электромагнитные фрикционные муфты больше подходят для устройств с постепенной работой, например, для прессов с усилием до 100 Кн. Также в зависимости от типа цилиндра муфта может иметь различный тип управления: непосредственный, работающий от усилий человека, находящегося за рабочим прибором или дистанционный, осуществляющийся на расстоянии.

Формы выпуска фрикционных материалов

В зависимости от типа муфты могут использоваться различные формы выпуска фрикционных материалов:

  • Фрикционные вкладыши имеют около 50 стандартных форм, которые подходят для применения в станках различного назначения. Материалами для вкладышей служат ретинакс и пресс-композиция.

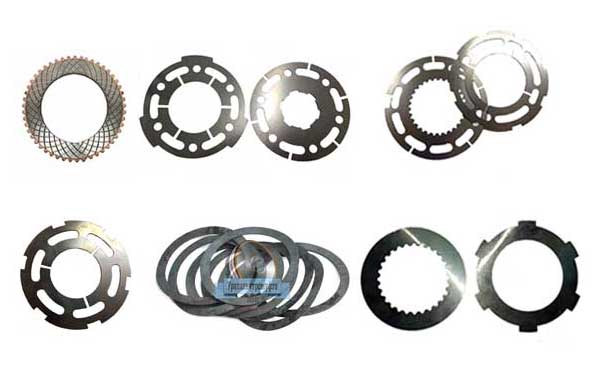

  • Фрикционные диски изготавливаются под заказ по требуемым размерам. Для производства нужно знать внутренний и внешний диаметры, а также толщину материала. Изготавливаются из пресс-композиции.
  • Фрикционные секторы имеют около 70 разновидностей, которые между собой различаются внешним и внутренним диаметром, толщиной и размером сектора (уголом).
  • Фрикционные пластины. Стандартный размер пластины 500х500 мм, а толщина составляет от 4 до 20 мм.

На данный момент фрикционные муфты являются незаменимыми в промышленном производстве. Их используют в станках разного назначения, прессах, тельферах и различных тормозных механизмах. Без них срок службы механизмов сократился бы в несколько раз, поэтому сегодня их ценность сложно переоценить.

Муфты фрикционные дисковые - Энциклопедия по машиностроению XXL

Муфты — фрикционные дисковые малоинерционные с пневматическим включением (рис. 18). При нажатии на педаль или кнопку включения сжатый воздух подается через воздухоподводящий фланец I  [c.48]

Муфты фрикционные дисковая односторонняя  [c.432]

Муфты фрикционные дисковые выбирают по нормалям.  [c.370]

Муфта фрикционная дисковая двухсторонняя  [c.27]

Муфта фрикционная дисковая  [c.27]

МОЩЬЮ пневматической фрикционной дисковой муфты 8 зубчатое колесо 7 может быть сцеплено с кривошипным валом 9, тогда последний придет во вращение. Посредством шатуна 10 вращение кривошипного вала преобразуется в возвратно-поступательное дни-жение ползуна 1.  [c.88]


Предохранительные муфты — с разрушающимся элементом— цилиндрическим штифтом (нормаль Р95-1, нормаль СКБ-3) или призматической шпонкой пружинно-кулачковые (ГОСТ 15620—70) пружинно-шариковые (ГОСТ 15621—70) фрикционные дисковые (ГОСТ 15622—70) фрикционные конусные.  [c.374]

Расчет предохранительных фрикционных (дисковых, конусных) муфт заключается в определении потребной силы сжатия пружин.  [c.401]

На ргс. 29.3 показана схема механизма настройки с двумя концентрично расположенными шкалами для грубой и точной настройки (ШГО и ШТО). При вращении маховичка от валика / вращение передается на валики 2—5 и 6. Валик 6 парой колес связан с трубчатым валиком 7, на котором закреплена ШГО. На валике 5 установлен шайбовый ограничитель ШО (стопор) /гла поворота ИЭ. На валике 3 закреплена ШТО. Для предохранения механизма от поломки применена фрикционная дисковая муфта на валике 1. Конструкция механизма показана на рис. 21).4. На несущей плате 9 корпуса открытого типа смонтированы ИЭ и фланцы с шарикоподшипниками, валиками и зубчатыми колесами. На лицевой плате 10 закреплено стекло 12. Для быстрого вращения маховичка настройки используется рукоятка  [c.413]

Муфты фрикционные сцепные. В отличие от кулачковых обеспечивают плавное сцепление валов под нагрузкой на ходу при любой разности окружных скоростей. Все фрикционные муфты в зависимости от формы поверхности трения делятся на дисковые, конусные и цилиндрические. Наибольшее распространение имеют дисковые муфты (плоская поверхность трения). На рис. 17.14 показана схема простейшей дисковой муфты с одной парой поверхностей трения. Полумуфта I укреплена на валу неподвижно, а полумуфта 3 подвижна в осевом направлении. Между полумуфтами размещена фрикционная накладка 2. Для сцепления валов к подвижной полумуфте прикладывают силу нажатия F. Передача вращающего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В процессе включения муфта пробуксовывает (поверхности трения муфты проскальзывают) и разгон ведомого вала происходит плавно, без удара. При установившемся движении пробуксовка отсутствует, муфта замыкается и оба вала вращаются с одинаковой частотой вращения. Фрикционная муфта регулируется на передачу максимального момента, безопасного для прочности деталей машины, т. е. муфта ограничивает  [c.347]

Б р е н е в Г. Е. Выбор основных размеров фрикционных дисковых муфт и тормозов кузнечно-прессовых машин — Кузнечно-штамповочное производство , 1959, № 11.  [c.667]


Тормоз Т (фиг. 115, б и 116. —фрикционный, дисковый, пневматический, расположен на приводном валу, рядом с муфтой, с которой он составляет связанную конструкцию. При включении муфты тормоз отпускается при выключении он вступает в действие и затормаживает машину.  [c.577]

В кривошипных прессах применяются для включения как жёсткие, так и фрикционные дисковые муфты.  [c.652]

Управление машины пневматическое. Фрикционная дисковая муфта включается нажатием поршня специального пневматического цилиндра. Включение осуществляется педалью 15, воздействующей на золотниковое устройство. Сжатый воздух подаётся к цилиндрам машины через ресивер 16, встроенный в станину.  [c.701]

Муфты. В гильотинных ножницах применяются муфты пальцевые, кулачковые, с поворотной шпонкой, конусные фрикционные, дисковые фрикционные (см. также т. 2, стр. 548).  [c.724]

Механизмы у п р а в л е н и я. При маховиковой системе привода ножниц включение отдельных резов производится подъёмом или отводом в сторону шатуна (табл. 22,а), муфтами включения кулачкового типа (табл. 22, б) и муфтами с поворотными шпонками. Наибольшее распространение получило включение отводом в сторону шатуна в открытых и закрытых ножницах и выдвижным сухарём в дыропробивных прессах. Кулачковые муфты и муфты с поворотной шпонкой встречаются реже, главным образом в ножницах для резки листа толще 16 мм. Фрикционные дисковые муфты с электропневматическим включением устанавливаются в ножницах для резки заготовок диаметром от 1(Ю до 230 Jfм.  [c.748]

Различают следующие основные типы фрикционных муфт а) дисковые, у которых рабочими поверхностями являются торцовые плоскости дисков б) конусные, у которых рабочими являются конические поверхности в) кольцевые и колодочные, у которых рабочими являются цилиндрические поверхности.  [c.208]

Кинематическая схема горячештамповочного кривошипного пресса приведена на рис. 3.36. Электродвигатель 4 передает движение клиновыми ремнями на шкив 3, сидящий на приемном (промежуточном) валу 5, на другом конце которого закреплено малое зубчатое колесо 6. Это колесо находится в зацеплении с большим зубчатым колесом 7, свободно вращающимся на кривошипном валу 9. С помощью пневматической фрикционной дисковой муфты 8 зубчатое колесо 7 может быть сцеплено с кривошипным валом 9 тогда последний придет во вращение. Посредством шатуна 10 вращение кривошипного вала преобразуется в возвратно-поступательное движение ползуна 1.  [c.92]

Расчет муфты ведут аналогично расчету фрикционных дисковых муфт по заданному крутящему моменту с учетом коэффициента инерции вращающихся и поступательно движущихся масс.  [c.505]

Устройствами, поглощающими энергию, являются фрикционные муфты (конусные, дисковые и кольцевые).  [c.130]

На сх. в — м. включения фрикционной дисковой муфты. На валу 10 установлен на шлицах 15 диск 14 и жестко закреплен диск 16. Между дисками 16 и 14 находится диск 13. Этот диск прижимают к диску 16, перемещая диск 14 посредством рычага  [c.86]

Тепловой расчет фрикционной дисковой муфты. При включении (выключении) фрикционной муфты за счет буксования поверхностей трущихся элементов происходит интенсивное теплообразование, вызывающее повышение температуры как этих элементов, так и всех деталей муфты. Чрезмерное нагревание трущихся поверхностей может вызвать ряд вредных последствий изменение величины коэффициента трения, изменение твердости и структуры материала (что обусловит повышенный износ), появление задиров и даже приваривание трущихся поверхностей. Во избежание этих явлений максимальная температура стальных дисков не должна превышать 300—400° С. В случае, если муфты работают в масляной ванне, средняя температура деталей должна быть не более 100—120° С. В противном случае возможно интенсивное испарение масла. Приведенными соображениями определяется необходимость теплового расчета фрикционных муфт в  [c.186]

Ниже приводятся приближенные формулы для определения средней температуры деталей муфты и температуры поверхности диска фрикционной дисковой муфты, предложенные Ю. Н. Соколовым [66].  [c.187]


Расчет фрикционного узла муфты принципиально не отличается от расчета обычных фрикционных дисковых муфт (см. гл. IV).  [c.315]

В коробке скоростей токарно-револьверного станка 1365 (фиг. 25) пуск и реверсирование движения производится двусторонней фрикционной дисковой муфтой 10. В коробке скоростей, непосредственно за пусковой муфтой, предусмотрен перебор с отношением 1 8. При включении этого перебора все остальные механизмы главного привода вращаются со сравнительно невысокой скоростью и переключение скоростей ведется на холостом ходу поворотом распределительного крана 34.  [c.49]

Фрикционные сцепные муфты передают вращающий момент от ведущего вяла к ведомому за счет сил трения, создаваемых сжатием контактируемых поверхностей сцепляемых частей муфты. Изменением усилия прижатия можно регулировать силу трения и осуществлять плавный пуск механизма при любой разности частот вращения ведомой и ведущей частей. В кранах чаще используют в качестве фрикционных муфт конусные, дисковые и пневмокамер ные муфты.  [c.309]

Предохранительные муфты служат для ограничения действующих на элементы крана нагрузок, т. е. для предотвращения перегрузок. В кранах в качестве предохранительных используют чаще всего фрикционные (дисковые и конусные) и кулачковые муфты. На рис. V.2.38 и V.2.39 представлены примеры конструктивного исполнения предохранительных фрикционных муфт на механизмах поворота кранов.  [c.311]

Фрикционные муфты передают крутящий момент от ведущего вала к ведомому силами трения. Путем изменения силы прижатия трущихся поверхностей можно регулировать силу трения и осуществлять плавное сцепление при любой разности частот вращения ведущего и ведомого валов. Различают конусные, дисковые и колодочные фрикционные муфты. Фрикционная многодисковая муфта двойного действия (рис. 61, б) предназначена для передачи прямого и обратного вращения, а также для отключения коробки скоростей от ведущего вала. На входном валу 1 установлены на подшипниках качения шестерни 2 н 3 прямого и обратного хода. Шестерни выполнены вместе с чашками, в пазах 4 которых размещены выступами стальные диски 5. Диски свободно расположены на валу, а между ними находятся стальные диски 6 с внутренними шлицами, входящими между шлицами вала. Диски 6 не касаются чашек шестерен. Пакеты дисков 5 и 6 установлены между шайбами 7 и 8. Шайбы 8 опираются на регулировочные гайки 9 подвижной втулки 10, связанной штифтом со стержнем 11. В паз стержня входит хвостовик собачки 12, установленной на поперечной оси 13.  [c.82]

При включении пневмоклапана 8 или 9 сжатый воздух соответственно поступает в пневмокамеру 17 или 18 фрикционных дисковых муфт, включающих стреловую лебедку одна камера — на подъем стрелы, другая — на опускание стрелы. Одновременно включается пневмоклапан 7 и сжатый воздух поступает в пневмокамеру 16 тормоза стреловой лебедки и размыкает его.  [c.95]

При включении пневмоклапанов 11 и 12 сжатый воздух соответственно поступает в пневмокамеру 20 или 21 фрикционных дисковых муфт, включающих поворотный механизм одна камера — на поворот вправо, другая — на поворот влево. Одновременно включается пневмоклапан 10 и сжатый воздух поступает в пневмокамеру 19 тормоза механизма поворота и размыкает его.  [c.95]

Фрикционные сцепные муфты — конусные дисковые (МН5656 —65) колодочные ленточные с разжимным кольцом с разводными пружинными кольцами со спиральной пружиной.  [c.374]

Центробежные муфты используют для автоматического соединения и разъе.тинения валов при достижении определенной частоты вращения. Они представляют собой сцепные фрикционные муфты (колодочные, дисковые и др.), в которых нормальное усилие создается центробежными силами. На рис. 25.16, а показана центробежная фрикционная четырехколодочная муфта, встроенная в шкив 1 плоскоременной передачи. Радиально перемещающиеся колодки 2 с.монти-рованы на направляющем кресте 3. В неподвижной муфте положение колодок в кресте фиксируется с по.мощью плоских пружин 4 и винтов 5. При некоторых частотах вращения, составляющих 70 — 80% от максимальных, колодки 2 под действием сил инерции, преодолевая усилия пружин 4, вплотную подойдут к внутренней поверхности шкива. Но вращающий момент при этом передаваться не будет. При последующем увеличении частоты вращения колодки прижмутся к шкиву и за счет сил трения последний начнет передавать вращающий момент.  [c.432]

Увеличение мощности электродвигателя привода, как известно, ограничивается, с одной стороны, плоскоременной передачей, с другой — фрикционной дисковой муфтой. Увеличив толщину ремня передачи до-5 мм, можно увеличить передаваемую мощность с 5,8 до 7,8 кет. Если плоскоременную передачу заменить клиноременной, то передаваемую мощность можно повысить до 10 кет- При этом необходимо также увеличить число дисков фрикционной муфты. Проведение указанных мероприятий при модернизации станка способствует улучшению его использования. Модернизированные станки модели 1Д62 работают при чистовом точении со скоростью резания до 380 м/мин (для стальных деталей диаметром более 55 мм), при черновом точении — до 200 mJmuh.  [c.198]

Реверсивная муфта Буда-Ланова является образцом муфт второй группы, рассчитанных на передачу полного крутящего момента с помощью фрикционного дискового  [c.353]

Механический бесшаботный молот двойного действия (фиг. 150) работает от коленчатого вала 7, соединённого через шатун с бабой. Соединение шатуна с бабой выполнено посредством двойной пружины. Перемена направления хода бабы вниз и рверх осуществляется реверсом коленчатого вала / посредством двух фрикционных дисковых муфт 2 п 3, вращающихся в различных направлениях.  [c.408]


В последних конструкциях прессов передача от электродвигателя выполняется клино-рсмённой муфта включения применяется фрикционная дисковая, сблокированная с дисковым тормозом. В крупных прессах управление электропнеаматическое.  [c.547]

Усовершенствование и развитие конструкций г. к. м. характеризуется следующим увеличением продольной и поперечной жёсткости станины и применением удлинённой направляющей системы центрального ползуна, с целью получения поковок повышенной точности усилением конструкций ковочных машин вообще, в связи с возрастающим спросом на поковки из высоколегированных сталей, при сохранении прежних номинальных размеров г. к. м. по диаметру обрабатываемого материала переходом на эксцентриковый привод для зажимного механизма, повышающий механический к. п. д. и эксплоатацион-ные качества машины применением фрикционных дисковых муфт с пневматическим управлением вместо жёстких шпоночных сцеплений, работа которых сопровождается ударом введением роликовых подшипников для приводных валов переходом на клиноремённую передачу от электродвигателя на приводной вал повышением точности изготовления г. к. м.  [c.567]

Фрикционно-дисковая муфта Ламельная муфта Центробежная муфта, муфта с рпзжимным кольцом, муфта с разжимной полосой  [c.161]

Для лучшего отвода теплоты, выделяющейся во время работы в пневмокамерных фрикционных муфтах, ведомый шкив муфты изготовляют с ребрами, что увеличивает поверхность теплоотдачи. Расположение ребер параллельно оси вращения обеспечивает более интенсивный теплообмен и более эффективное охлаждение. Для уменьшения потока теплоты к пневмокамере предусматривается воздушный зазор между фрикционной колодкой и пневмокамерой не менее 40 мм. Принудительный поток воздуха обеспечивается крыльчаткой. Расчет муфт Рис. V.9. Фрикционная дисковая пнев-см. в [8]. мокамерная муфта  [c.189]

Основными среди фрикционных муфт являются дисковые. Применяются однодисковые муфты (с двумя поверхностями трения) и особенно — многодисковые (с несколькими поверхностями трения). Число дисков выбирают не более 8—12, что связано с неравномерностью сил сл атия из-за трения на шлицах и с плохой расцепля-емостью при большом числе дисков.  [c.233]

К блоку 3 подсоединены пневмоклапаны непрямого действия 4—12, подающие воздух в соответствующие пневмокамеры 13—21. При включении пневмоклапана 5 или 6 сжатый воздух соответственно поступает в пневмокамеру 14 или 15, которые управляют фрикционными дисковыми муфтами, включающими грузовую лебедку одна камера подъема груза, другая — на опускание груза. Одновременно включается пиевмоклапан 4 и сжатый воздух поступает в пневмокамеру 13 тормоза грузовой лебедки и размыкает его.  [c.95]


Фрикционная муфта - это... Что такое Фрикционная муфта?

Трансмиссия танка Чи-Ну, в нижней части изображения видны два бортовых фрикциона Конструкции фрикционных муфт: a) дисковая; b) конусная; c) многодисковая

Фрикцио́нная му́фта (устар. — фрикцио́н) — устройство передачи вращательного движения посредством силы трения скольжения.

Принцип работы

По назначению фрикционные муфты могут быть сцепными и предохранительными.

Сцепная фрикционная муфта (муфта сцепления) предназначенная для разъединения и плавного соединения входного и выходного валов посредством трения.

Во время включения в работу сцепных фрикционных муфт крутящий момент на ведомом валу возрастает поступательно и пропорционально увеличению силы взаимного прижатия поверхностей трения. Это позволяет соединять валы под нагрузкой и со значительной начальной разницей их угловых скоростей. В процессе включения муфта пробуксовывает, а разгон ведомого вала осуществляется плавно без ударов.

Предохранительная муфта предназначена для разобщения входного и выходного валов в случае превышения предельной величины крутящего момента.

По типу трущихся поверхностей различают муфты дисковые, конусные, барабанные, барабанно-ленточные.

По способу создания сил трения различают муфты с пружинным, грузовым, центробежным, кулачковым, гидравлическим, пневматическим и электромагнитным нажимом.

По типу сил трения различают муфты сухого трения и муфты, работающие в масле.

Классификация фрикционных муфт

Фрикционные муфты по форме рабочих поверхностей бывают следующих видов:

  • дисковые, рабочими поверхностями которых являются плоские торцевые поверхности дисков;
  • конусные,
  • цилиндрические.

На механических транспортных средствах применяется сцепление.

Конусная фрикционная муфта

Фрикционная муфта гусеничного трактора

Служит для отсоединения одного из бортов при повороте.

Устройство

  • Ведущий барабан.
  • Ведущие диски.
  • Ведомый барабан.
  • Ведомые диски.
  • Нажимные пружины.
  • Стяжные пальцы.
  • Отжимной диск.
  • Выжимной подшипник.
  • Вилка выключения муфты.

Принцип действия

При прямолинейном движении — пакет дисков прижат отжимным диском за счёт пружин и вращение передаётся от центральной передачи через фрикционную муфту на бортовой редуктор. При повороте — усилие от рычага управления передаётся через сервомеханизм на вилку выключения муфты. Вилка оттягивает выжимной подшипник и отжимной диск. Он отходит от пакета дисков и освобождает их, при этом сжимаются пружины. Ведущие диски начинают пробуксовывать относительно ведомых. Борт становится неведущим, а другой (ведущий) борт начинает заворачивать трактор.

См. также

Литература

  • Муфта — статья из Большой советской энциклопедии (3-е издание)
  • Поляков В. С., Барбаш И. Д., Ряховский О. А. Справочник по муфтам. Л., «Машиностроение» (Ленингр. отд-ние), 1974, 352 с.
  • Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — Т. 2. — 912 с. — ISBN 5-217-02964-1 (5-217-02962-5), ББК 34.42я2, УДК 621.001.66 (035)

ФРИКЦИОННЫЕ МУФТЫ

Инструкция по эксплуатации дисковых фрикционных муфт


1.  НАЗНАЧЕНИЕ



Дисковые фрикционные муфты сельхозмашин применяются для ограничения  возможных перегрузок при работе и для ограничения пиков крутящего момента, возникающих при запуске сельхозмашин, оборудованных маховиками или роторами, имеющими значительную инерцию (жатки, грунтофрезы, кормосмесители, мульчирователи, пресс-подборщики).

При запуске сельхозмашины крутящий момент на ведомом валу возрастает постепенно, и прямо зависит от силы прижатия фрикционных дисков. В момент включения, муфта пробуксовывает из-за большой разницы угловых скоростей ведомого и ведущего валов. В процессе разгона разница постепенно уменьшается до нуля. Это позволяет соединять валы плавно, без ударов под нагрузкой и со значительной начальной разницей их угловых скоростей.



2.  УСЛОВИЯ ЭКСПЛУАТАЦИИ

Фрикционная муфта устанавливается со стороны сельхозмашины и обычно в сочетании с обгонной муфтой, которая устраняет отрицательные пики крутящего момента при остановке.

Фрикционные муфты обеспечивают защиту оборудования от поломок, путем разъединения вращающихся элементов передачи, только при правильной работе - обязательной пробуксовке во время включения на минимальных оборотах в течение 2-3 секунд.

Материал фрикционных дисков может вступать в химическую реакцию с поверхностями металлических дисков, создавая эффект залипания. Поэтому по окончании сезона работ необходимо снизить давление на фрикционные диски (ослабить пружины), а перед началом работ давление пружины необходимо восстановить. В период длительного простоя следует хранить муфту в сухом месте.

Если значение тарирования муфты превышает установленное значение сельхозмашины, то необходимо провести регулировку муфты под требуемое (см.п.4). При этом, после регулировки пользователь берет на себя всю ответственность за дальнейшую функциональность фрикционной муфты.





Типоразмер

Тарированный

крутящий момент, Н·м

Тип муфты

Тип профиля отверстия втулки

1

900



под крестовину

13/8" - Z6;

13/8" - Z21; D8x32x38

2

1200

3

1500

под крестовину; универсальная

13/8" - Z6; 13/8" - Z21;

13/4" - Z6; 13/4" - Z20; D8x32x38

4

2000

5

2500

под крестовину

13/8" - Z6

                                                                                                                                                                                                        4.  РЕГУЛИРОВКА

Для компенсации естественного износа фрикционных дисков и сохранения исходных значений тарирования после длительного простоя, давление пружины необходимо восстанавливать, т.е. проводить операцию тарирования. Данную операцию необходимо производить на специализированных  предприятиях или настраивать самостоятельно, непосредственно под работу машины, не превышая значение тарирования установленное производителем машины.

Для проверки правильной работа фрикционной муфты, необходимо запустить вал отбора мощности на минимальных оборотах, чтобы муфта пробуксовала 2-3 секунды. Длительная пробуксовка приводит к нагреву муфты до высоких температур и повреждению фрикционных дисков.

Если пробуксовки не происходит, необходимо произвести повторную регулировку.

Регулировка осуществляется путем изменения усилия сжатия винтовых пружин (высоты H±0,5 мм) при помощи гаек. Для уменьшения времени пробуксовки необходимо поджать пружины гайками, а для увеличения - ослабить.

Если после регулировки, пружины максимально сжаты и при этом происходит пробуксовка более 2-3 секунды, то муфта данного типоразмера не может быть использована в работе, и

следует выбрать следующий типоразмер с бо́ льшим крутящим моментом (см. табл).

Диски сцепления | Summit Racing

Диск сцепления (также называемый фрикционной накладкой) - это рабочая часть сцепления! Ступица диска сцепления прикреплена к первичному валу трансмиссии. Когда вы отпускаете педаль сцепления, нажимной диск прижимает диск сцепления к вращающемуся маховику двигателя. Пружины на диске поглощают удары при захвате фрикционного материала, и мощность передается по колесам.

Диски сцепления Performance

Стандартные диски сцепления разработаны для обеспечения плавного включения при вежливых уличных манерах, в то время как диски сцепления для гонок совсем не вежливые! Они изготовлены из более агрессивного фрикционного материала, такого как спеченное железо или бронза, для более быстрого взаимодействия.У них также есть прочная неподрессоренная ступица для превосходной прочности.

В некоторых сцеплениях - даже на мощных уличных транспортных средствах - используется несколько дисков сцепления (двухдисковое сцепление или трехдисковое сцепление) для еще большей удерживающей способности.

Как найти правильный диск

Если вам просто нужен запасной диск сцепления на замену, воспользуйтесь поиском по марке / модели, чтобы найти его. Для обновления послепродажного обслуживания вам необходимо знать следующее: количество и диаметр шлицев первичного вала, необходимый диаметр диска, тип маховика, тип транспортного средства и предполагаемое использование.

Свежий маховик

Каждый раз, когда вы меняете покрытие или заменяете диск сцепления, вам также следует ремонтировать или заменять маховик. Горячие точки и другой неравномерный износ могут вызвать скольжение и вибрацию, поэтому лучше начать с двух плоских и чистых поверхностей трения.

Смотри!

Для получения дополнительной информации о выборе диска сцепления, а также других частей сцепления, обязательно посмотрите наше видео.

Лучшие бренды

Summit Racing Equipment - это ваш источник всех видов дисков сцепления, от замены стандартного и высокопроизводительного уличного вождения до сверхпрочных дисков для бездорожья и жестких гонок по дрэг-рейсингу.В нашем ассортименте есть диски от проверенных производителей, таких как Centerforce, RAM, Tilton, Quarter Master, OMIX-ADA и других. Показывай меньше

Производитель фрикционной муфты, фрикционного тормоза

Как работают фрикционные муфты и фрикционные тормоза

Фрикционные муфты и фрикционные тормоза используют фрикционные диски для передачи энергии от одного вращающегося элемента ко второму вращающемуся элементу. Трение между дисками двух корпусов позволяет фрикционной муфте или фрикционному тормозу передавать крутящий момент.Фрикционные диски представляют собой плоские гладкие поверхности, которые попеременно прикреплены к вращающимся и невращающимся элементам. Последовательность и тип фрикционной поверхности, а также нагрузка, оказываемая на фрикционную муфту или фрикционный тормоз, будут определять размер и количество фрикционных поверхностей, которые используются для передачи крутящего момента.

При превышении крутящего момента поверхности фрикционного диска фрикционная муфта проскальзывает. Эти фрикционные муфты и фрикционные тормоза также будут проскальзывать во время зацепления и расцепления, в то время как фрикционные диски постепенно сжимаются вместе независимо от используемого метода приведения в действие.Это обеспечивает плавную передачу крутящего момента от одного устройства к другому, позволяя плавные пуски (для фрикционных муфт) и контролируемые остановки (для фрикционных тормозов).

Материалы фрикционной муфты и фрикционного тормоза

Фрикционные диски, используемые в фрикционах и фрикционных тормозах, могут быть изготовлены из различных материалов. Металлы с покрытием и без покрытия, различные сплавы, композитные фрикционные материалы на связке и их комбинации могут быть подходящими в зависимости от области применения.Carlyle Johnson предлагает широкий выбор типов поверхностей для фрикционных муфт и фрикционных тормозов, а также множество поверхностей для фрикционных муфт любого размера и типа. Подробное описание методов включения наших фрикционных муфт и фрикционных тормозов доступно на нашей странице сравнения срабатываний.

Конструкции с одним и несколькими дисками


Фрикционные муфты и узлы фрикционного тормоза
Тип Крутящая нагрузка Стоимость Скорость наконечника *
Однодисковый Низкая емкость Нижний 775 фут / сек
Многодисковый Высокая производительность Высшее 200 фут / сек

* При 5000 об / мин

Типы фрикционных муфт и тормозов

Carlyle Johnson предлагает как однодисковые, так и многодисковые фрикционные муфты и фрикционные тормоза.Во многих приложениях, где требуется низкая стоимость и лишь небольшой крутящий момент, достаточно одной поверхности трения. Многодисковые фрикционные муфты и фрикционные тормоза позволяют справляться с нагрузками с высоким крутящим моментом в компактном устройстве.

Многодисковое сцепление с семью наборами дисков обеспечивает четырнадцать поверхностей трения. Общая площадь этих четырнадцати поверхностей потребует очень большой однодисковой муфты или тормоза, чтобы обеспечить равный крутящий момент.Причина кроется в элементарной тригонометрии. Устройство с четырнадцатью поверхностями диаметром 9,50 дюйма имеет такую ​​же площадь, как устройство с одной поверхностью в 35,5 дюйма! В большинстве приложений с высоким крутящим моментом не существует места для размещения однодискового устройства такого большого размера.

Фрикционная муфта и максимальная скорость тормоза

Точно так же при высоких скоростях вращения кончик большого однодискового устройства может стать угрозой безопасности. 35,5-дюймовое устройство, вращающееся со скоростью 5000 об / мин, имеет скорость на внешнем крае почти 775 футов в секунду.Насколько это быстро? Что ж, это достаточно быстро, чтобы быть измеренным как «число Маха» - в данном случае 0,69 Маха. Для сравнения: 9,5-дюймовое многодисковое устройство, вращающееся с той же скоростью, имеет скорость около 200 футов в секунду.

Размер фрикционной муфты и тормоза

Большая однодисковая конструкция требует инженерных соображений и усложняет конструкцию подшипников, инерционные нагрузки, размер компонентов, экранирование и т. Д. Эти факторы могут сделать многодисковые фрикционные муфты и фрикционные тормоза предпочтительным решением для передачи мощности при высоких крутящих моментах.Однодисковые фрикционные муфты и тормоза, как правило, больше, но дешевле, чем многодисковые фрикционные муфты и тормоза, поскольку они содержат меньше деталей и их проще спроектировать, изготовить и собрать.

Стоимость фрикционной муфты и тормоза

Многодисковые фрикционные муфты и фрикционные тормоза обычно намного компактнее, хотя и имеют меньшую стоимость из-за их повышенной сложности.

Основы сцепления

и рабочие характеристики сцепления

Нефтяники любят механические коробки передач.Они простые, удобные для водителя, удобные в обслуживании и веселые. Прямо сейчас на моей подъездной дорожке их три. За всем этим стоит сцепление, так как оно работает?

Сцепление является неотъемлемой частью механической коробки передач, и, несмотря на то, что мы можем использовать его сотни раз во время поездки, для многих людей все еще остается загадкой, как оно работает.Итак, сегодня мы ответим на четыре вопроса о клатчах:

  1. Что такое сцепление?
  2. Почему диски сцепления имеют внутренние пружины?
  3. Что такое сцепление Performance?
  4. Зачем вам нужно сцепление Performance?

1. Что такое сцепление?

Как следует из названия, здесь происходит некоторое цепляние.Муфта - это точка соединения двигателя и трансмиссии; гидротрансформатор ручных машин. Он состоит из нескольких важных компонентов:

Диск сцепления
Диск сцепления имеет шлицы на входном валу трансмиссии. Сам диск находится между маховиком и нажимным диском, оба из которых вращаются вместе с двигателем. Диск сцепления вращается вместе с трансмиссией, и по обе стороны от него находится металлическая поверхность, которая вращается вместе с двигателем.

Маховик
Для сцепления маховик - это сопрягаемая поверхность, через которую передается крутящий момент. Это одна из двух сторон, между которыми зажат диск сцепления. Маховик соединен с коленчатым валом двигателя и всегда вращается вместе с двигателем.

Прижимной диск
Прижимной диск - это другая сторона многослойного диска вокруг диска сцепления. Он прикручен к маховику и вращается вместе с двигателем, а внутри него находится диафрагменная пружина.

Пружина диафрагмы
Когда вы нажимаете педаль сцепления, это пружина, которая снимает давление с диска сцепления. Выжимной подшипник используется для прижатия к нему, и он создает зазор между нажимным диском и маховиком, позволяя диску сцепления (и, следовательно, трансмиссии) свободно вращаться.

2. Почему диски сцепления имеют внутренние пружины?

Вы часто будете замечать пружины внутри удерживающей пластины диска сцепления.Они служат для смягчения и сглаживания зацепления диска сцепления, а также помогают поглощать любые колебания оборотов двигателя. Поскольку рабочие ходы не являются непрерывным событием, скорость вращения маховика имеет небольшие изменения скорости, которые передаются на диск сцепления. Если это продолжается до трансмиссии, это может привести к необработанной подаче мощности, а также к слышному дребезжанию шестерен. Пружины сцепления помогают сгладить эту разницу скоростей, поэтому трансмиссия видит более линейную передачу мощности.

Теоретически он очень похож на двухмассовый маховик, который также устраняет крутильные колебания, передаваемые на трансмиссию через пружины, но DMF снижает вибрацию еще до того, как она достигнет диска сцепления.

3. Что такое сцепление Performance?

В сцеплениях

Performance обычно используются более тяжелые пружины и диски из другого материала.Использование более тяжелой пружины приведет к тому, что сцепление будет с большей силой зажима, а это означает, что больший крутящий момент может быть передан без проскальзывания сцепления, и сцепление будет с гораздо большей вероятностью зацепиться при агрессивном переключении или сбросе сцепления.

Использование различных материалов приводит к совершенно разным характеристикам сцепления. Органические соединения чаще используются в серийных автомобилях, поскольку они обеспечивают плавное включение и долгий срок службы, но не обязательно хорошо работают при высоких температурах.Кевлары, уголь и керамика обеспечат промежуточную гладкость, но при этом смогут работать при более высоких температурах.

Часто в сцеплениях для рабочих характеристик используются «шайбовые» конструкции с зазорами между блоками дисков сцепления. Я считаю, что в этом есть какой-то крутой фактор, который имеет приоритет над функциональностью, но в этом тоже есть некоторая логика. С меньшей площадью поверхности давление на материал муфты будет выше, а некоторые материалы будут обеспечивать большее сцепление при определенных давлениях.Усилие, передаваемое диафрагменной пружиной, будет таким же, но давление на диск сцепления будет выше. В некоторых случаях это может быть полезно. Тем не менее, на самых мощных двигателях, которые я когда-либо видел, диски сцепления имеют полные круги с небольшими вырезами для теплового расширения.

Говоря о высокой мощности, если вы изо всех сил, то можете оказаться на территории дисков сцепления из металлокерамики. Эти диски будут работать при исключительно высоких температурах по сравнению с другими материалами и могут выдерживать чрезвычайно высокие усилия зажима.Конечно, управляемость практически исключается, поскольку она становится в большей степени переключателем включения / выключения, чем педалью сцепления с модуляцией.

4. Зачем вам нужно сцепление Performance?

Эти сцепления способны выдавать около 10 000 лошадиных сил.

Рабочие характеристики при высоких температурах
Рабочие характеристики сцепления становятся необходимыми, когда уровни мощности или температуры, испытываемые системой сцепления, превышают уровни, при которых может работать стандартный диск сцепления. Если сцепление находится в чрезмерном использовании, например, на треке, возможно, оно не выдержит высокой температуры. Со временем он начнет не хватать, а от этого будет только нагреваться.По мере повышения температуры диска он работает все меньше и меньше, пока, наконец, не выйдет из строя или не даст ему остыть. Если между сменами он с трудом удерживается, даже при рабочих температурах, вероятно, сила зажима недостаточно высока для уровней мощности.

Launch control
Для буксируемых транспортных средств сцепление должно обеспечивать хороший захват во время запуска. Если он слишком сильно проскальзывает, вам может потребоваться более сильное зажимное усилие. Если во время запуска требуется некоторое скольжение, важно выбрать материал, способный выдержать тепло.

Ваш econobox в порядке
Как и большинство модификаций, модернизация диска сцепления зависит от конкретной области применения. Важно понимать, что, хотя модернизированная муфта может означать, что вы можете передавать более высокие уровни мощности и работать с муфтой на более длительные периоды времени, она также может ухудшить зацепление. Одним из самых больших преимуществ органических материалов является то, что зацепление происходит плавно, что помогает лучше контролировать педаль сцепления и делает повседневное вождение более управляемым.Даже при более интенсивном использовании органические соединения и стандартные муфты часто могут справиться с некоторыми нагрузками на гусеницы при правильной технике. Если сцепление работает нормально, сцепление происходит плавно, оно не проскальзывает, а производительность соответствует требованиям многократного использования, не беспокойтесь, зная, что все в порядке.

Щелкните здесь, чтобы получить больше информации из Engineering Explained

Фрикционный диск - Вещи для гаражных ворот

Описание

Диск фрикционный

Номер детали Allstar - 009028

Хотя это деталь Allstar, этот элемент можно использовать с любым устройством для открывания гаражных ворот, воротами или любым другим устройством, в котором используется механическая система сцепления, использующая фрикционный диск из волокна.

У нас также есть несколько других дисков сцепления / фрикционных дисков.

Диск фрикционный

Ширина 4 3/16 дюйма

Диаметр отверстия 1–3 / 16

Диск фрикциона / сцепления является важной частью системы сцепления на многих устройствах открывания ворот гаража. Обычно диск зажат между двумя дисками сцепления. Внутренний диск сцепления обычно неподвижен, внешний диск сцепления регулируется резьбой на валу сцепления. Этот тип системы состоит из: двух дисков сцепления, одного диска сцепления, вала сцепления, пружины сцепления и некоторого типа системы гайка / контргайка.Также могут быть задействованы различные установочные винты и / или срезные штифты.

Это очень простые, но эффективные системы, которые необходимо рассматривать как часть вашей безопасности, а также в рамках обычных программ технического обслуживания гаражных ворот и ворот. Вы хотите проверить все детали сцепления на предмет износа, в первую очередь диск сцепления, диск сцепления является изнашиваемым элементом, он предназначен и будет изнашиваться. Мы советуем установить запасной диск сцепления где-нибудь снаружи сошника, чтобы он был у вас, когда он понадобится. Они недорогие, и их удобно иметь под рукой.

Система сцепления предназначена для срабатывания, когда открыватель подвергается нагрузке, например, если дверь сломана пружина, случайно заблокирована, сломан трос или другая проблема. Или, если дверь входит в контакт во время цикла подъема или опускания, включается сцепление, не позволяя открывателю продолжать движение и перемещать дверь. Некоторое рассмотрение этого факта ясно покажет вам, насколько на самом деле важна система сцепления на механизме открывания ворот гаража, воротах или другом механическом устройстве.

По любым вопросам или специальному заказу, пожалуйста, Отправьте нам письмо по электронной почте или позвоните.

Комплект фрикционных дисков сцепления Screamin 'Eagle Performance - 37980-10

  • Рекомендуемое топливо с октановым числом 91 (95 RON) или выше (R + M) / 2.

  • Указанные значения являются номинальными. Производительность может отличаться в зависимости от страны и региона.

  • Стандартные и дополнительные топливные системы могут отличаться в зависимости от страны.

  • Подробную информацию см. В руководстве по эксплуатации мотоцикла.

  • Оценка по результатам испытаний на экономию топлива на образце мотоцикла из соответствующего семейства, проведенных Harley-Davidson в идеальных лабораторных условиях. Не все модели мотоциклов проходят испытания на экономию топлива. Экономия топлива и пробег могут отличаться в зависимости от модели мотоцикла в семье.Ваш пробег может варьироваться в зависимости от ваших личных привычек вождения, погодных условий, продолжительности поездки, состояния транспортного средства, конфигурации транспортного средства и других условий. Пробег при обкатке может отличаться.

  • Указанные цены являются рекомендуемыми розничными ценами производителя на базовые модели. Такие варианты, как цвет, доступны за дополнительную плату. Цены не включают налоги, право собственности, лицензионные сборы, регистрационные сборы, сборы по месту назначения, дополнительные аксессуары и дополнительные сборы дилеров, если таковые имеются, и могут быть изменены.Harley-Davidson возмещает дилерам расходы на выполнение предпродажной проверки и настройки, указанные производителем. Цены у дилеров могут отличаться.

  • Измерения отражают вес оператора 180 фунтов (81,7 кг).

  • Система безопасности Северной Америки включает иммобилайзер; За пределами Северной Америки система безопасности включает иммобилайзер и сирену.

  • Стандартные и дополнительные колеса могут отличаться в зависимости от страны и региона.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson ® , финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита. Не все кандидаты будут соответствовать требованиям. Предложение 3,99% годовых на новые мотоциклы Harley ‑ Davidson ® доступно клиентам с высоким уровнем кредита в ESB и только на срок до 60 месяцев.Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Road Glide ® Limited 2021 года в цвете Vivid Black с рекомендованной розничной ценой 28 299 долларов США, без первоначального взноса и профинансированной суммой в 28 299 долларов США, срок погашения 60 месяцев и 3,99% годовых, ежемесячные выплаты составляют 521,04 доллара США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов.Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson ® .

  • Предложение по финансированию доступно для подержанных мотоциклов Harley ‑ Davidson ® , финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 4,99% годовых на подержанные мотоциклы Harley ‑ Davidson ® доступно клиентам с высоким уровнем кредита в ESB и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель Softail ® Deluxe 2015 года в цвете Vivid Black с продажной ценой 17 845 долларов, без первоначального взноса и профинансированной суммы в 17 845 долларов, срок погашения 60 месяцев и 4,99% годовых, ежемесячные выплаты составляют 336 долларов.68 В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson ® .

  • 1.Покупатель («Покупатель») должен приобрести новый или подержанный мотоцикл Harley-Davidson Sportster 2013 года или новее, доступный и имеющийся на складе, у участвующего дилера HD в США («Мотоцикл, отвечающий критериям») в период с 1 февраля 2019 г. по 31 августа 2019 г. (« Период продаж »).
    2. Покупатель, который приобретает соответствующий критериям мотоцикл в течение периода продаж, имеет возможность обменять соответствующий критериям мотоцикл по его первоначальной покупной цене на покупку нового, незарегистрированного модельного года 2017, 2018, 2019 или 2020 Harley-Davidson Touring. , Trike, Softail, Dyna, Sportster, Street или Special 3.Мотоцикл Edition / Shrine Big Twin («Мотоцикл, отвечающий критериям обмена»). Предложение ограничено одной претензией на соответствующий VIN. Исключая полицейские модели.
    Обмен должен состояться не позднее 31 августа 2020 г. («Период обмена»).
    4. Клиенты должны воспользоваться предложением в том же представительстве H-D, в котором была сделана покупка Мотоцикла, отвечающего критериям. Некоторые исключения применяются для клиентов, которые переезжают в течение периода Trade-Up. За подробностями обращайтесь к участвующему дилеру H-D.
    5. Владелец должен иметь оригинал документа купли-продажи и права собственности на имя первоначального владельца в качестве действительного доказательства покупки нового мотоцикла, отвечающего требованиям, во время обмена, чтобы претендовать на это предложение.
    6. Первоначальная цена покупки не включает налоги, право собственности, регистрацию, лицензионные сборы, государственные пошлины, запчасти и аксессуары, плату за установку / подготовку / доставку у дилера, вспомогательные продукты (например, расширенные планы обслуживания, GAP, покрытие колес и шин. и т. д.) и других дилерских надстроек, независимо от фактически уплаченной суммы.
    7. Предложение распространяется только на Отвечающие критериям мотоциклы, представленные для обмена на новый, незарегистрированный Соответствующий критериям обмен на мотоцикл большей стоимости, а не той же модели. Предложение ограничено одной претензией на соответствующий VIN.Предложение ограничено одной претензией для каждого покупателя.
    8. Покупатель несет ответственность за разницу между стоимостью Мотоцикла, отвечающего критериям обмена, и покупной ценой мотоцикла, соответствующего критериям обмена.
    9. Trade-in должен быть транспортным средством в хорошем состоянии и исправном состоянии. Шины, подвеска, двигатель и трансмиссия должны соответствовать заводским спецификациям и подлежат проверке участвующим дилером H-D. Внешний вид автомобиля не может отражать небрежное отношение или жестокое обращение. Участвующий дилер H-D будет единолично определять, находится ли предмет обмена в хорошем рабочем состоянии и в хорошем рабочем состоянии.
    10. Покупатель несет ответственность за все расходы по эксплуатации и техническому обслуживанию Удовлетворенного мотоцикла до его обмена.
    11. Это предложение нельзя объединять с любыми другими акциями, предложениями или скидками без специального разрешения Harley-Davidson. Тем не менее, квалифицированные клиенты могут использовать специальные предложения по финансированию Harley-Davidson Financial Services в сочетании с Freedom Promise. Льгота по обмену на Freedom Promise не будет рассматриваться как часть первоначального взноса пассажира.
    12. Это предложение не может быть передано другому лицу, за исключением супруга первоначального владельца или юридически признанного сожителя первоначального владельца, при условии, что такое лицо проживает в том же домохозяйстве и имеет тот же постоянный адрес, что и первоначальный владелец. Дилер H-D может потребовать документацию для подтверждения этих отношений, прежде чем распространять предложение на супруга или сожителя.
    13. Соответствующие критериям обмена мотоциклы должны быть взяты со склада дилеров и не доступны для будущих заказов, поставок или депозита мотоциклов вне Периода обмена.Некоторые модели мотоциклов могут быть недоступны у некоторых участвующих дилеров.
    14. Действительно только в участвующих дилерских центрах H-D в США. Предложение не действует на Гавайях. Не подлежит передаче. Невозможно обменять на наличные или их эквиваленты. Предложение недействительно для мотоциклов, приобретенных и / или поставленных вне Периода продаж или за пределами США. Harley-Davidson и / или дилеры H-D не несут ответственности за утерю или кражу документов, подтверждающих покупку. Предложение может быть изменено без предварительного уведомления. Недействительно там, где это запрещено.

  • N / A

  • N / A

  • Предложение по финансированию доступно только для подержанных мотоциклов Harley ‑ Davidson Street®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита. Не все кандидаты будут соответствовать требованиям. Предложение 5,49% годовых доступно только клиентам с высоким уровнем кредита в ESB и только на срок до 72 месяцев.Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель мотоцикла Street ™ XG500 2015 года в цвете Vivid Black с продажной ценой 6 799 долларов, без первоначального взноса и профинансированной суммой в 6 799 долларов, срок погашения 72 месяца и 5,49% годовых, в результате ежемесячные выплаты составляют 111,05 долларов. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов.Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson ® , финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 3,99% годовых на новые мотоциклы Harley ‑ Davidson® доступно клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, Heritage Classic 2021 в цвете Vivid Black с рекомендованной розничной ценой 18 999 долларов США, 10% первоначальным взносом и профинансированной суммой 17 099,10 долларов США, сроком погашения 60 месяцев и годовой процентной ставкой 3,49% дает ежемесячные платежи в размере 310,99 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к своему дилеру Harley-Davidson®.

  • Предложение по финансированию доступно только для подержанных мотоциклов Harley-Davidson
    , финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение с годовой процентной ставкой 4,49% доступно только для клиентов с высоким кредитным уровнем, которые прошли Академию верховой езды, квалифицированные райдеры, MSF или другие аккредитованные государством курсы в течение 180 дней с даты подачи заявки и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель Harley-Davidson Street® 750 2019 года в цвете Vivid Black с продажной ценой 7599 долларов США, 10% первоначальным взносом и профинансированной суммой 6839,10 долларов США, сроком погашения 60 месяцев и 4.При годовой процентной ставке 49% ежемесячные выплаты составляют 127,47 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к дилеру Harley-Davidson®. Мотоцикл модели XG.

  • Кредитором и эмитентом карты Harley ‑ Davidson® Visa® является U.Национальная ассоциация S. Bank, в соответствии с лицензией Visa U.S.A. Inc.

  • Предложение по финансированию доступно только для действующих военнослужащих США и только для мотоциклов Harley-Davidson®, финансируемых через Eaglemark Savings Bank, и подлежит утверждению кредита. Не все кандидаты будут соответствовать требованиям. Предложение No Money Down доступно только для квалифицированных соискателей кредитного уровня. Предложение 5,39% годовых доступно только заявителям наивысшего кредитного уровня и только на срок до 60 месяцев.Годовая процентная ставка и первоначальный взнос могут варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Softail Slim ® 2021 года в цвете Vivid Black с рекомендованной розничной ценой 15 999 долларов, без первоначального взноса и профинансированной суммой в 15 999 долларов, срок погашения 60 месяцев и 5,39% годовых, ежемесячные платежи составляют 304,79 долларов. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов.Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®. Активные вооруженные силы включают: армию США, флот, морскую пехоту, военно-воздушные силы, береговую охрану, национальную гвардию и резервы.

  • Предложение финансирования доступно только для новых моделей мотоциклов Harley-Davidson® Sportster®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 8,49% годовых доступно только клиентам с высоким уровнем кредита в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, 2021 Iron 883 ™ в черном дениме с рекомендованной розничной ценой 9 499 долларов США, 10% первоначальным взносом и профинансированной суммой 8 549,10 долларов США, сроком погашения 84 месяца и годовой процентной ставкой 8,49% приводит к ежемесячным платежам в размере 135,34 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к своему дилеру Harley-Davidson.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Это предложение в размере 7,99% доступно для новых мотоциклов Harley ‑ Davidson® клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Softail ® Standard 2021 года в цвете Vivid Black с рекомендованной розничной ценой 13 599 долларов США, 10% первоначальным взносом и профинансированной суммой 12 239,10 долларов США, сроком погашения 84 месяца и годовой ставкой 7,99% приводит к ежемесячным платежам в размере 190 долларов.70. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Это предложение в размере 7,99% доступно для новых мотоциклов Harley ‑ Davidson® клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Electra Glide® Standard 2021 года в цвете Vivid Black с рекомендованной розничной ценой 18 999 долларов США, 10% первоначальным взносом и профинансированной суммой 17 099,10 долларов США, сроком погашения 84 месяца и годовой ставкой 7,99% приводит к ежемесячным платежам в размере 266,43 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение о финансировании может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Указанные цены, как правило, являются рекомендованной розничной ценой производителя (MSRP) без налогов, стоимости доставки, дополнительных аксессуаров, дополнительных дилерских сборов и могут быть изменены без предварительного уведомления.Цены и выбор в местных представительствах могут отличаться. Все налоги являются дополнительными. STACYC оставляет за собой право без предварительного уведомления в любое время прекратить производство любого из пунктов настоящего документа или изменить спецификации или дизайн без каких-либо обязательств перед заказчиком. Все товары доступны в зависимости от наличия и предварительной продажи нашими дилерами.

  • Оценки запаса хода приведены в соответствии с SAE J2982 и основаны на ожидаемых характеристиках полностью заряженной аккумуляторной батареи при эксплуатации в определенных условиях.Фактический диапазон будет зависеть от привычек вождения, погодных условий и состояния оборудования.

  • Предложение финансирования доступно только для новых моделей мотоциклов Harley-Davidson® Touring 2019 года, финансируемых через Eaglemark Savings Bank, и подлежит одобрению кредита. Не все кандидаты будут соответствовать критериям годовой процентной ставки (APR), которая будет варьироваться в зависимости от прошлых кредитных показателей заявителя и срока ссуды.Предложение финансирования доступно только на срок до 60 месяцев. Например, мотоцикл Road Glide® Special 2019 года в цвете Billiard Blue с рекомендованной розничной ценой 27 989 долларов, без первоначального взноса и профинансированной суммой в 27 989 долларов, сроком погашения 60 месяцев и 2,99% годовых, ежемесячные выплаты составляют 502,80 долларов. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями.Заказчик должен получить доставку до 30 сентября 2019 г. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к дилеру Harley-Davidson®.

  • Бесплатная быстрая зарядка постоянным током в участвующих дилерских центрах H-D и 500 кВт-часов на зарядных станциях Electrify America.

  • Возможные государственные стимулы указаны только в информационных целях.Федеральный налоговый кредит может составлять 10% от стоимости квалифицированного автомобиля, но не более 2500 долларов США. Доступность и право на участие различаются, могут быть изменены без предварительного уведомления и находятся вне контроля Harley-Davidson. Право на участие и сумма кредитов и скидок зависят от вашей личной ситуации. Пожалуйста, проконсультируйтесь со своим налоговым специалистом и в вашем государственном или федеральном агентстве для получения подробной информации и требований к участникам.

  • ФРИКЦИОННЫЙ ДИСК 7 "X 3,813" 225

    Чтобы вы могли наилучшим образом обслуживать свое оборудование, а для вашей безопасности мы предлагаем лезвия только парами.Все болты ножей также следует заменять каждый раз при замене ножей. Цена указана за лезвие, а не за пару.

    Чтобы вы могли наилучшим образом обслуживать свое оборудование, и для вашей безопасности мы предлагаем болты для лезвий только парами. Все болты ножей следует заменять каждый раз при замене ножей.

    Все боеприпасы будут упакованы и отправлены отдельно и доступны только для доставки через UPS Ground. Если у вас есть другие товары в корзине, стоимость доставки боеприпасов будет показана отдельно, когда вы получите смету перевозки.Общая стоимость доставки будет равна сумме, когда вы перейдете к оформлению заказа. Если вы находитесь в регионе, где мы не можем отправлять боеприпасы, вы получите уведомление об этом, когда попытаетесь разместить заказ. В этом случае вам придется удалить боеприпасы из вашего заказа, прежде чем обрабатывать любые другие предметы в нем. Законы штата часто меняются, и вы, как заказчик, несете ответственность за знание законов своего штата, а не за поставку роторных ножей. Пожалуйста, свяжитесь с вашим местным правоохранительным органом или прокурором, если у вас есть какие-либо вопросы или сомнения относительно того, разрешено ли вам покупать боеприпасы.

    Доступность: на складе
    Обычно отправка в течение 1-2 рабочих дней уведомить меня

    ОПИСАНИЕ

    ЗАПАСНЫЕ ДИСКИ СЦЕПЛЕНИЯ

    ВНУТРЕННИЙ ДИАМЕТР

    3.813�

    ВНЕШНИЙ ДИАМЕТР

    7.

    ЗАМЕНЯЕТ ОЕМ НОМЕР

    ДИСК СЦЕПЛЕНИЯ RHINO 058-1060-003

    Розничная торговля: 11,58 долларов США

    Цена: $ 7.24

    Вы экономите: $ 4,34 (37,5%)

    180014019 - Фрикционный диск / накладка сцепления, 122 мм О.D., 67 мм I.D. | Скидки до 60% на дилерские цены

    Номер детали: 180014019

    Больше просмотров

    Описание и примечания

    Деталь # 180014019
    Примечания и описание
    • Заменяет номер детали Comer: 180014019
    • Размер (A) 68 мм x (B) 120 мм
    • описание Диск фрикционного сцепления, F0
    • Кол-во Треб. D 2
    Кол-во в упаковке 1
    Вы получите 21 балл за покупку этого продукта. Фрикционный диск / накладка сцепления, наружный диаметр 122 мм, внутренний диаметр 67 мм

    ЧАСТЬ №: 180014019

    Просто спросите

    1-888-860-9096

    Часто задаваемые вопросы
    Когда я получу свои вещи?
    После того, как ваши товары будут отправлены, доставка к вам займет от 2 до 4 дней. Вы можете отслеживать доставку, чтобы узнать предполагаемую дату доставки или наличие каких-либо проблем, которые привели к задержке доставки.В пункты назначения за пределами континентальной части США для доставки потребуется дополнительное время.
    Что делать, если я не смогу получить свою посылку?
    Мы вас прикрыли! Перевозчики, как правило, разрешают вам оставить на двери подписанную записку с инструкциями. UPS обычно оставляет наземный груз у дверей в сельской местности и в пригороде без уведомления. Вы также можете поручить водителю UPS вернуть его в центр обслуживания клиентов для получения, если вы не хотите, чтобы он оставался.Для получения подробной информации свяжитесь с курьером.
    Можете ли вы отправить товар по адресу APO / FPO?
    К сожалению, мы больше не можем отправлять по адресам AFO / FPO.
    Сколько стоит доставка?
    Стоимость доставки зависит от веса продукта и места его отправки. Вы можете рассчитать стоимость доставки в корзине покупок или на странице оформления заказа.

    TractorJoe - возвращаемый базовый сбор

    • Основная плата - это залог, который возвращается после того, как ваша старая деталь была отправлена ​​обратно на предприятие по переработке.

    Состояние старой детали может повлиять на удобство использования ядра, в некоторых случаях может быть возвращено частичное возмещение или полное отсутствие компенсации. Если купленная вами деталь не является заменяемой, возврат может быть частичным или не возмещен. Пожалуйста, свяжитесь с нами, для более подробной информации.

    Если инструкции по зарядке ядра не включены в новую позицию:

    1. Различные типы деталей попадают в разные места.
    2. Приготовьте номер вашего заказа и номер счета-фактуры (если он отличается).
    3. Свяжитесь с нами, мы дадим вам адрес, на который необходимо вернуть ядро, и любые другие инструкции.

    Если у вас нет ядра для возврата, заряд ядра не возвращается.

    Ядра, возвращенные в поврежденном состоянии, подлежат частичному или неполному кредитованию, поэтому хорошо упакуйте их для возврата, как если бы они были новым продуктом.

    У нас есть много новых запчастей, доступных, но не перечисленных. Если вы ищете новую запчасть, но за предмет, который вы видите, взимается основная плата, свяжитесь с нами.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
