Самодельная дисковая пилорама с двигателем: технология сборки, схема, видео
При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя. Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее. Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.
Оглавление:
- Сравнение и особенности
- Конструкция, требуемые материалы
- Этапы сборки
- Возможные ошибки
В каких случаях стоит сделать дисковую пилораму своими руками
При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках.
1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7. Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого. Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.
2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.
3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.
4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).
Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:
- доступности кругляка в большом количестве и дальнем расположении лесопилки. Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
- наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
- ведении деревянного строительства своими силами в условиях ограниченного бюджета.
- планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
- наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
- достаточных навыках для сборки угловой пилорамы.
- проверке производительности и особенностей какого-либо планового проекта.

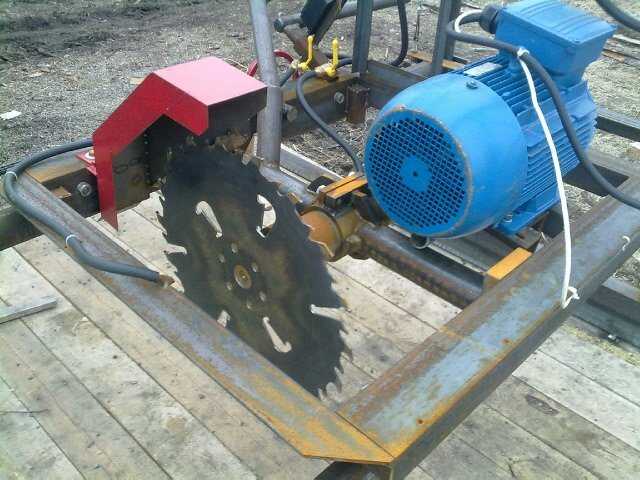

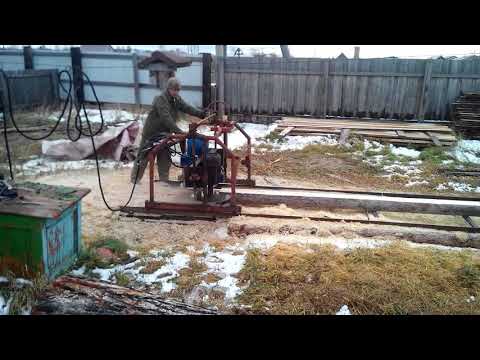

Стандартная схема любой дисковой пилорамы включает устойчивый и жесткий корпус, удерживающий и объединяющий остальные узлы, двигатель, режущий узел с горизонтальным или вертикальным расположением круга, линию закрепления и подачи бревна, пульт управления или другие элементы пуска и защиты привода. При выборе материала для рамы предпочтение отдается металлу, хотя при отсутствии средств ее можно сделать из дерева, при составлении плана и расчета расстояния между отдельными элементами учитываются требования безопасности, удобства ТО и удаления отходов.
Основным режущим элементом в таких устройствах является зубчатый диск, изготавливаемый из качественной стали и рассчитанный на длительную службу. Мнение, что его можно сделать из металлической пластины ошибочно, это же относится к советам о закрепленных вручную зубах или вырезанного с помощью болгарки профиля. Единственно верным решением будет покупка нового или использование старого круга от дисковой пилы после заточки на специальном станке. Рекомендуемый минимум его диаметра составляет 500 мм (при это часть занимает посадочное отверстие, модели с 800 мм расходниками расшивают бревно с сечением до 35 см, не более), чем выше будет его качество, тем меньше древесины уйдет в расход (даже при использовании специализированных дисков эта величина достигает 2-5 %, у обычных разновидностей потери составляют 8-10 %). Устанавливать на самоделках огромные круги также не рекомендуется из-за соображений безопасности, даже при условии достаточно мощного мотора они начинают биться, оптимальным диапазоном считается 600-800 мм.
При выборе между электрическим и бензиновым двигателем предпочтение однозначно отдается первому варианту. Лучшие результаты достигаются при установке на пилораму мощного трехфазного мотора с возможностью регулировки оборотов и защитой от перегрева. Наличие какого-либо передаточного узла обязательно, соответственно следует позаботиться о ремнях и шкивах или их аналогах. Ввод в схему бензинового двигателя возможен только при его совмещении с повышающим редуктором. При усложнении конструкции (автоматическом движении каретки или установки привода на линию подачи, вводе дополнительной пилы) число моторов увеличивается, их мощность и характеристики рассчитываются отдельно в зависимости от выполняемой задачи.
При выборе ориентации режущего диска учитывается, что при вертикальной направленности уменьшается количество отходов и в 2-3 раза сокращается энергопотребление двигателя (круг меньше цепляется за древесину), но увеличивается травмоопасность и усложняется блок подачи. Обеспечить установленную для дисковых разновидностей точность распила в пределах 6 мм в кустарных условиях почти невозможно, по этой причине большинство собранных своими руками конструкций имеют горизонтальную ориентацию режущего узла.
В зависимости от выбранной линии и способа подачи выделяют группы с неподвижным режущим узлом с направляемым кругляком или перемещаемой вдоль бревна кареткой. В простейшем исполнении пилорама делается в виде устойчивого стола с закрепленным снизу приводом и выступающим диском, но производительности такого устройства для расшивки бревен будет недостаточно, они используются лишь при работе с досками и плоскими заготовками. В случае самоделок для первичной переработки леса свои плюсы и минусы имеют оба варианта, схема с неподвижным бревном и перемещаемой вручную кареткой является самой распространенной.
Руководство по изготовлению пилорамы своими руками
При сборке самодельного устройства рекомендуется придерживаться следующей общей инструкции:
1. Из швеллера с высотой от 50 мм изготавливается каркас рамы, в нужных местах закладываются отверстия для крепления остальных узлов. Соединения сваривают и усиливают болтами.
2. В нижней части корпуса размещаются фиксаторы и подъемники бревна.
3. В верхней части рамы на роликах устанавливается перемещаемая каретка с режущим узлом, принимаются меры по обеспечению бесперебойного питания привода без риска повреждения проводов.
4. Окончательно собирается режущий узел, включающий вал, ременную или цепную передачу и максимально удаленный от зоны распила электродвигатель, насадку диску выполняются после наладки их работы и устранении биений.
5. Перед вводом в эксплуатацию конструкцию несколько раз проверяются на холостом ходу, на первых пробах используют сухие и ровные бревна.
Возможные ошибки и рекомендации
Для обеспечения надежной и безопасной эксплуатации и продления срока службы самодельной пилорамы рекомендуется:
- Организовывать распил кругляка по направлению схождения волокон (от комля к верхушке).
Мощности двигателя самоделок как правило недостаточно для обратного пуска пилы, игнорирование этого требования приводит к увязыванию или повреждению диска.
- Защищать вращающиеся части кожухом и закрывать участок оператора листом металла.
- Размещать электродвигатель вдали от зоны непосредственного распила, это, вкупе с требованиями безопасности является причиной ввода в схему ременной или цепной передачи.
- Продумать способ удаления отходов. При изготовлении самоделок для стационарных лесопилок целесообразно купить стружкосборник или соответствующие емкости и скребки.
- Вынести отдельно на раму пульт управления.
- Принять меры по устранению вибраций, проверять надежность соединений и швов.
Угловая пилорама дисковая, поворотная – чертежи, видео
Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов – основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.
Угловая дисковая пилорама
Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.
Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.
Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.
Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.
Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.
На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.
Комплектация и особенности работы
При помощи угловой пилорамы можно создать:
- обрезной пиломатериал, в том числе радиальный
- различные заготовки для погонажной продукции
- многослойный брус
- паркет
- индивидуальную карту раскроя бревен с выбраковкой отходов.
Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.
Преимущества перед ленточными пилорамами:
- высокий уровень надежности
- получение качественной обрезной доски с наименьшим объемом отходов
- бревно распиливается на одной установке, отпадает необходимость кантования и переворота
- благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.
Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.
Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.
Угловые пилорамы, видео
Угловая пилорама своими руками
Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.
Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.
Важные этапы сборки самодельной дисковой пилорамы:
- нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
- чтобы трубы были соединены самым надежным образом их лучше сварить
- в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
- каретка может быть собрана из металлических деталей
- во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами.
Таким образом, каретка будет двигаться плавно и свободно
- в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
- во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.
Что нужно знать о переносных лесопилках
Самостоятельное фрезерование пиломатериалов может сэкономить вам большие деньги и, возможно, даже заработать несколько. Переносная лесопилка подходит к бревну и делает это относительно легко.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
Цены на пиломатериалы выросли во время пандемии. Хотя цены снизились, когда была решена нехватка пиломатериалов, другие факторы, такие как сокращение запасов леса, вероятно, останутся с нами в обозримом будущем. Это означает, что цены, вероятно, останутся волатильными.
И это делает распиловку собственного пиломатериала все более разумным решением, если у вас есть готовый запас подходящих бревен.
Крупный производитель пиломатериалов имеет средства для перевозки бревен на лесопилку. Но чтобы превратить собственные упавшие деревья в пиломатериалы, вам нужно будет подвести лесопилку к бревнам. На рынке представлено множество портативных лесопильных станков, но растущий спрос увеличил время ожидания до года и более для некоторых из самых популярных моделей.
В любом случае большинству домашних мастеров следует выбирать цепную пилораму. Это, безусловно, самый дешевый портативный вариант и самый простой в развертывании. Нет времени ждать, если вы закажете один из них.
На этой странице
Что такое переносная лесопилка?
Переносная лесопилка представляет собой гусеницу, которая крепится к бревну, позволяя вам делать прямые пропилы бензопилой. Более крупные, дорогие и более эффективные устройства поставляются с ленточной пилой или циркулярной пилой, размер которых подходит для фрезерования бревен. У некоторых есть колыбели для хранения бревен, но некоторые режут бревна на месте.
Пользователям, возможно, придется загружать бревна на опоры менее дорогих машин с помощью крюка для бревна или крюка для бруса. Оба являются инструментами для токарной обработки бревен с длинной ручкой. Но первоклассные портативные лесопильные станки оснащены гидравлическими системами загрузки бревен.
Зачем тебе переносная лесопилка? По одной причине: фрезеровать свой собственный пиломатериал. Альтернативой является продажа выдержанных бревен лесопилке для транспортировки на их предприятие. Это проще, чем фрезеровать их самостоятельно, и хотя это может приносить доход, это не так рентабельно.
Переносная лесопилка дает вам готовый запас пиломатериалов бесплатно. Учитывая цены на пиломатериалы, он может быстро окупиться.
Типы переносных лесопилок
Если вы выполните быстрый поиск по переносным лесопилкам, вы обнаружите, что большинство из них являются цепными пилорамами. Они наименее дорогие, наиболее легко транспортируемые и наиболее удобные для самостоятельного изготовления, но не самые эффективные. Два других типа работают быстрее и дают лучшие результаты. Вот краткое изложение трех доступных типов:
Цепная пилорама
Это просто металлическая направляющая, которая крепится к бревну и направляет пилу через древесину. Вы должны поставить пилу.
Надежная модель подходит для пил с шинами длиной от 10 до 36 дюймов (и длиннее) и стоит меньше, чем сама пила. Это отличный вариант для больших бревен, поскольку он позволяет выполнять фрезерование, не перемещая бревно.
Ленточнопильный станок
По сути, это сверхбольшая и мощная версия магазинной ленточной пилы с несколькими ключевыми отличиями. Корпус лезвия расположен над конвейерной дорожкой, а лезвие ориентировано параллельно дорожке, поэтому пила режет бревна в горизонтальной, а не в вертикальной плоскости. Корпус обычно скользит по направляющей, чтобы распилить неподвижное бревно.
Циркулярная пила
Дисковые пилы быстрее других пил при фрезеровании пиломатериалов, и их используют большинство крупных лесопильных заводов. Чтобы сделать эту технологию портативной, циркулярная пила обычно устанавливается на подвесной подвижной направляющей и распиливает стационарное бревно.
Инновационным примером является пилорама с поворотным лезвием, которая позволяет поворачивать пилу на 90–180 градусов и нарезать доски точной глубины и ширины, не перемещая бревно. Это уникально для этого типа лесопилки.
Как выбрать переносную лесопилку
Выбирайте по необходимости. Если у вас есть одно или два бревна, которые вы хотите превратить в балки или стойки, вам подойдет пилорама с цепной пилой. Он работает медленно, а широкий пропил (толщина) пильного диска означает, что он тратит древесину впустую. Но это сделает работу без перемещения бревна.
Людям, заинтересованным в реальном производстве пиломатериалов для собственного проекта или на продажу, лучше использовать ленточнопильный станок или станок с поворотным диском. Эти инструменты режут быстрее и точнее, чем цепная пила. Их лезвия с более тонким пропилом производят меньше опилок и меньше отходов древесины.
Из этих двух ленточнопильный станок более популярен. Лезвие имеет максимально тонкий пропил, меньше шансов повредить металл в древесине, и его можно отправить в мастерскую для переточки. (Обычная стоимость составляет около 10 долларов за полотно плюс доставка.)
С другой стороны, циркулярные пилы обеспечивают более ровный и точный рез. Они превосходно работают с бревнами большого диаметра, хотя и не так хорошо работают, как ленточная пила при фрезеровании небольших бревен.
Сколько стоят переносные лесопилки?
Как и следовало ожидать, цепные пилорамы самые дешевые. В среднем они составляют около 100 долларов, хотя некоторые модели стоят до 300 долларов.
Ленточнопильные станки начинаются примерно с 4000 долларов за модель начального уровня. Первоклассный станок с гидравлическим погрузчиком и приспособлениями для строгания и шлифования может работать с очень широкими бревнами. Они стоят до 70 000 долларов.
Цены на лесопилку с поворотным лезвием могут варьироваться от 6 000 до 40 000 долларов, в среднем 20 000 долларов. Вы доплатите за привлекательные дополнения, такие как рубанок, орбитальная шлифовальная машина и фреза для производства пазогребневых досок прямо на заводе.
Лучшие переносные лесопилки
Лучшая для вас лесопилка выполняет работу в соответствии с заданными вами параметрами. Если вы фрезеруете пиломатериалы для личного пользования, вот несколько лучших вариантов:
Лучшая цепная пила
Через Amazon.com
36-дюймовая переносная цепная пила Imony проста в развертывании и принимает цепные пилы до 36 дюймов, подходит для довольно здоровенных бревен. Изготовлен из алюминия и стали, он легкий и прочный.
Лучший ленточнопильный станок
Через Woodmizer.com
Wood-Mizer LX2515 принимает бревна диаметром до 26 дюймов. Вам это понадобится, только если вы заинтересованы в умеренном и крупномасштабном производстве пиломатериалов. Бревно прочно фиксируется в люльке, пока оператор поворачивает рукоятку, чтобы переместить пилу вдоль направляющей и распилить ее на доски.
Это базовая машина по доступной цене. Одной из наиболее привлекательных особенностей Wood-Mizer является репутация компании Wood-Mizer в области качественного обслуживания клиентов.
Распиловочный станок с маятником Best
Через Petersonsawmills.com
Трудно найти станки с поворотным диском в розничных магазинах. Но если вы готовы идти к истокам, Junior Peterson стоит затраченных усилий. Специально для использования дома и на ферме он устанавливается за 5–10 минут и фрезерует бревно на месте — вилочные погрузчики или лебедки не требуются.
Прежде чем купить переносную лесопилку
Я собираюсь поговорить с вами, ребята, о том, что мне хотелось бы знать до покупки этой лесопилки, потому что в какой-то момент я был таким же, как многие из вас, ребята. Я порылся в Интернете и подумал: «Я могу сделать свой собственный пиломатериал и делать проекты из этого пиломатериала». Есть вещи, которым я научился с тех пор, и я собираюсь поделиться ими с вами сегодня, и, надеюсь, это поможет вам, ребята.
Самое большое усилие в изготовлении пиломатериалов
То, что я собираюсь вам рассказать, относится ко многим производителям лесопильных заводов, не только к моей лесопилке, но я собираюсь рассказать об этом, потому что именно на нем я остановился. покупка. Когда я думал о покупке лесопилки, у меня в голове была мысль, что у меня есть бревна, деревья вокруг меня и пиломатериалы. Что я забыл, так это шаги, которые я должен был рассмотреть между ними.
Самая большая проблема или самая ответственная работа будет заключаться в том, чтобы доставить журналы прямо перед вами. Есть варианты, например, позвонить кому-нибудь, чтобы он сделал работу за вас, и потратить немного денег, чтобы вы могли просто фрезеровать бревна. Или вы можете собрать дерево самостоятельно и отрезать ствол до нужной вам длины, прежде чем его перепилят в пиломатериалы.
Фото: Пиление с каналом Sandy на YouTube из кустов, и заставить их сесть перед вами трудно.
Важность содержания бревен в чистоте
Наличие снега на земле защищает бревна от грязи. Но если вы буксуете бревна, а снега нет, они залипают в грязи, и хотя вы можете подумать: «Я могу просто отряхнуть». Оттуда не уберешь ни капли грязи. Это очень важно, и я этого не знал, потому что эта грязь в конечном итоге затупляет ваше лезвие, и это будет стоить вам больше времени, больше усилий и, возможно, больше денег. Поэтому очень важно содержать ваш материал в чистоте.
Я настоятельно рекомендую собирать деревья зимой. Собирая их зимой, они не касаются грязи, они красивые и чистые, и вы не затупите лезвия, как если бы их собирали и тащили по грязи.
Также, чтобы сделать действительно хороший пиломатериал без волн, кривизны и всего такого хлама, Вам нужно иметь идеально ровное основание, чтобы у вас был хороший рез.
Фото предоставлено: Пиление с Сэнди YouTube Канал
Укладка пиломатериалов после распила
У меня есть навес под открытым небом, который сохнет на воздухе, и я не знал, что раньше это было необходимо. Пиломатериал также должен быть идеально ровным, чтобы избежать кривых или арок, и также важно оставить много места между пиломатериалами. Вам нужно будет надавить на верхнюю часть, чтобы она не загибалась вверх и не изгибалась.
Некоторые породы дерева, с которыми я сталкивался, например, тополь, часто трескаются при высыхании, я не режу много твердой древесины, поэтому у меня нет опыта в этом. Но я также понимаю, что многие лиственные породы требуют, чтобы на конце был какой-то герметик, и многие люди используют латексную краску только для того, чтобы предотвратить это растрескивание.
Наличие крыши для ваших пиломатериалов при их штабелировании очень важно и должно быть одной из вещей, которые вам необходимо сделать перед началом лесопиления. Это предотвратит большие проблемы во время снегопада.
Я подумал с ним потом. Но в конце концов эта куча стала неуправляемой, и справиться с ней стоило огромных усилий. Поэтому важно придумать, что делать с древесными отходами, и выяснить, что с ними делать, прежде чем покупать лесопилку. Это относится не только к плитам и обрезкам, но и к опилкам.
Время также огромно. Если у вас есть бревно, которое вы срубили зимой, и вы оставляете его там, а погода становится теплой, у вас нет бесконечного количества времени, чтобы переместить это бревно, если только вы не хотите, чтобы в нем были жуки. Жуки будут создавать дыры в вашем бревне, которые не только обесцветят его, но и у вас будет бревно с множеством дырок.
Поэтому, когда вы срубаете дерево, вы хотите, чтобы оно было обработано своевременно, особенно в теплую погоду. Рубите деревья зимой, отвозите их на лесопилку и рубите, пока не стало слишком хорошо.
