Как сделать дисковую пилораму своими руками: изготовление простой конструкции

Во время первичной обработки древесины понадобится пилорама. Это оборудование может быть нескольких типов — дисковая или ленточная. Для самостоятельного изготовления предпочтение отдается первому виду, так как она обладает хорошими эксплуатационными свойствами и относительно несложной конструкцией.

Принцип работы дисковой пилорамы

Перед тем как сделать конструкцию, следует ознакомиться с принципом работы и назначением комплектации мини дисковой пилорамы. В большинстве случаев она необходима для распиловки бревен большого и среднего диаметра. В результате этого происходит формирование досок или бруса.

Основным компонентом конструкции является силовая установка. Она должна обеспечить должное количество оборотов одного или двух дисков. Кроме этого, для максимальной автоматизации работы необходимы следующие компоненты:

подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;
узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;

блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

Угловая пилорама необходима для тангенциального и радиального распила заготовок. Благодаря своей конструкции максимально рационально используется весь объем бревна.

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самая простая самодельная распиловочная конструкция состоит из стола, над поверхностью которого находится отрезной диск. Сделать подобную модель можно в домашних условиях. Однако ее производительность будет невысока.

Главным недостатком этой конструкции является необходимость самостоятельно осуществлять подачу бревна к месту распиловки. Это приведет к нарушению геометрии будущей доски или бруса. Поэтому подобные типы оборудования используются только для обработки небольших заготовок или листового материала.

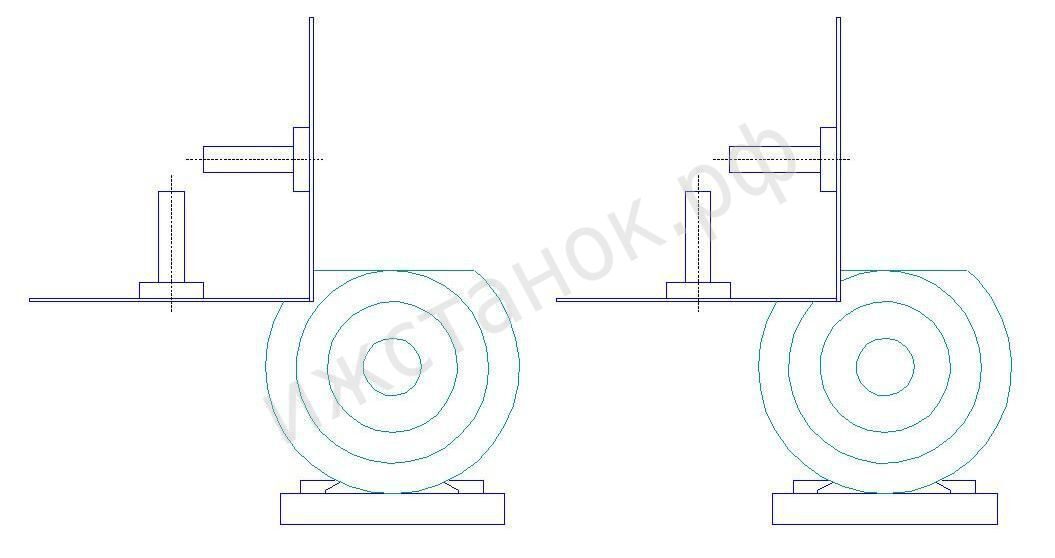

Намного большей функциональностью обладает угловая пилорама. Она выполняет одновременно два реза в горизонтальном и вертикальном положении. Однако ее изготовление сложнее, чем у вышеописанной модели. Дисковая пилорама своими руками имеет такие особенности конструкции:

подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;

стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Подобную мини конструкцию можно сделать из подручных материалов. Важно, чтобы она смогла выдержать нагрузки и постоянную вибрацию, которая неизбежно появится во время работы.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Если пилорама необходима в коммерческих целях для обработки больших объемов древесины – подходить в самостоятельному изготовлению следует очень тщательно. Самодельные модели не всегда смогут обеспечить качественный рез при постоянной нагрузке. Но для небольших работ можно сделать конструкцию своими руками.

Прежде всего следует правильно подобрать мощность и количество оборотов силового агрегата. При установке электродвигателей подобных проблем не возникнет, но придется подключать линию 380 В, так как для обеспечения производительности потребуется монтаж трехфазных моделей. Если планируется применение двигателей внутреннего сгорания, что происходит крайне редко, устанавливают повышающий редуктор для увеличения числа оборотов пильных дисков.

Предварительно необходимо сделать мини чертежи будущей конструкции. Так как для изготовления будут применяться подручные материалы — перед формированием схемы следует снять их точные размеры. Не существует точных правил по изготовлению двухдисковой пилорамы – конструкция в каждом случае получается сугубо индивидуальная.

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;
в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Во время эксплуатации необходимо периодически проверять состояние оборудования. Самодельная установка при длительной эксплуатации может потерять свои первоначальные качества. Также не нужно забывать проводить заточку пил с двух сторон, а после завершения их ресурса работы – менять на новые.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

строительные козлы;
доски;
швеллеры;
уголки;
электродвигатели;
набор ручного инструмента;
наличие двух пар рельс;
металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:
