Устройство обратного клапана дискового

Для обеспечения надежной работы различных систем трубопроводов следует проводить установку обратных клапанов. Подобный механизм может иметь различный принцип действия и изготавливаться при применении различных материалов, от чего зависят эксплуатационные характеристики. Довольно большое распространение получил клапан дискового типа. Он обладает своими определенными особенностями, о которых далее поговорим подробнее.

Конструктивные особенности

Рассматриваемый клапан встречается в самых различных системах. Его отличительным особенностями назовем нижеприведенные моменты:

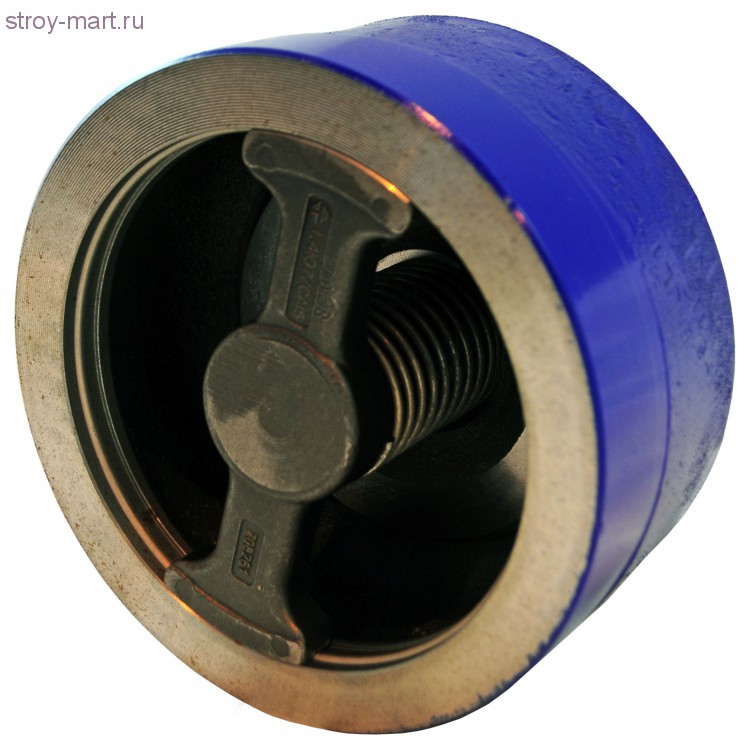

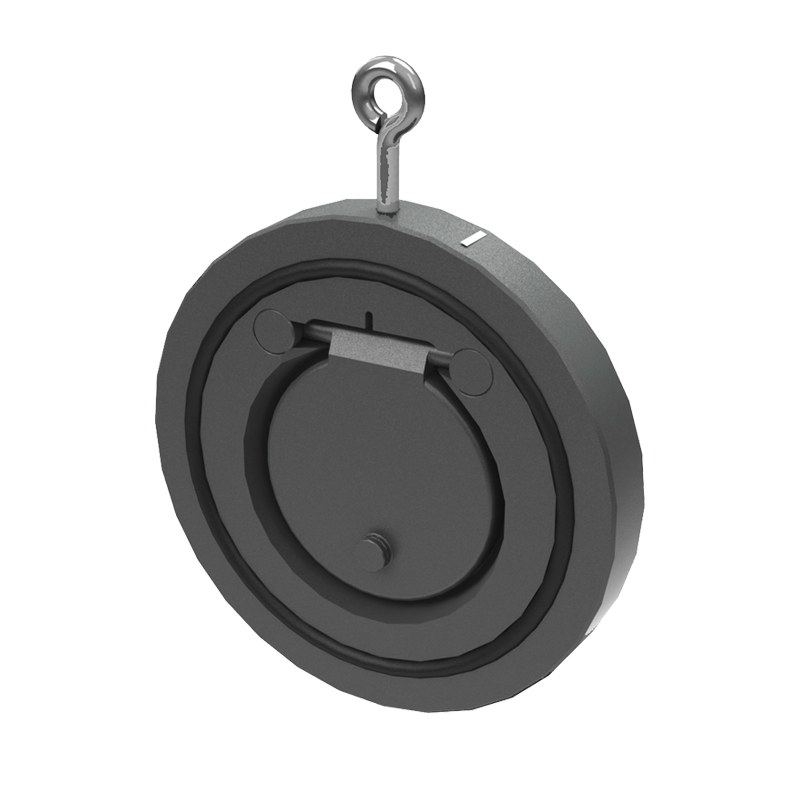

Корпус напоминает плоский диск. Конструкция характеризуется относительно небольшой длиной, за счет чего упрощается монтаж и запорному элементу требуется небольшое количество места.
Особенностью подобного клапана можно назвать то, что в качестве запорного элемента выступает стальной плоский диск. Он связан со штоком и пружиной, которые отвечают за фиксацию устройства.
Для повышения степени герметизации устройства создается специальное седло из упругих материалов. Они могут прослужить в течение длительного периода даже при условии транспортировки агрессивной среды.

Крепление клапана может проводится самым различным образом, выбор проводится в зависимости от требований, предъявляемых всей системе.

Принцип действия

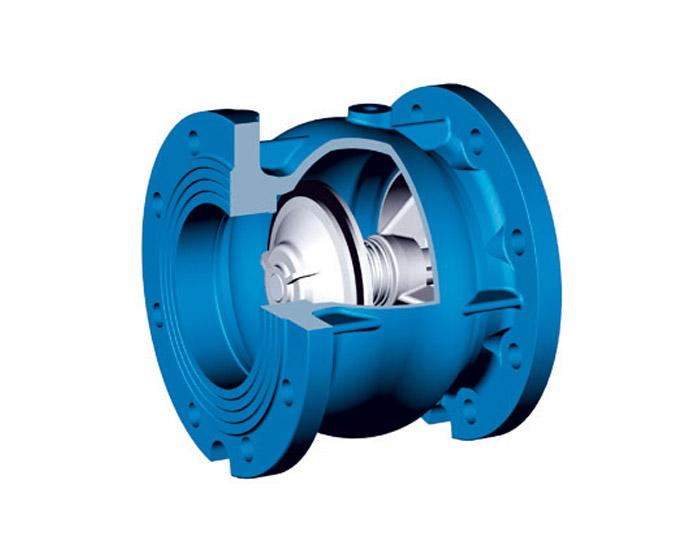

Конструктивные особенности клапана определяют особенности его функционирования. Работает он следующим образом:

На момент отсутствия давления в системе диск находится в созданном седле. За счет этого исключается вероятность обратного тока и падения давления в системе.
На момент подачи среды формируется давление, которое воздействует на диск. Давления должно быть достаточно для преодоления усилия, создаваемого пружиной.

Для фиксации запорной пластины в центре устройства также имеется своеобразный шток.

Стоит учитывать, что диаметр клапана намного больше диаметра запорного диска. Это делается для повышения пропускной способности механизма.

Достоинства и недостатки

У рассматриваемого клапана есть довольно большое количество различных достоинств и недостатков. Плюсами можно назвать следующие моменты:

Низкая вероятность заклинивания устройства.
Механизм может устанавливаться в систему, предназначенную для передачи воды и жидкостей с крупными примесями.

Устройство довольно просто, но при этом характеризуется высокой надежностью.
Вероятность заклинивания при работе в рекомендуемых условиях эксплуатации практически минимальная.

Однако, у рассматриваемого клапана есть довольно большое количество недостатков. Примером можно назвать нижеприведенные качества:

Диск даже в открытом состоянии снижает пропускную способность устройства. Именно поэтому эффективность всей системы снижается.
Степень герметичности устройства относительно невелико.
В большинстве случаев конструкция неразборная. Именно поэтому при ее выходе из строя приходится покупать новый клапан и заменять его.

Дисковые варианты исполнения на сегодняшний день устанавливаются реже других. В большинстве случаев это связано с увеличением гидравлического сопротивления в системе.

Применяемые материалы

При изготовлении клапана могут применяться самые различные материалы. От их свойств во многом зависят эксплуатационные качества обратного клапана. Чаще всего применяются:

Чугун использовался при изготовлении клапанов на протяжении длительного периода. Этот материал устойчив к коррозионному воздействию, сравнительно недорогой, но при этом получаемая поверхность не обладает требуемой гладкостью. Шероховатость становится причиной повышения гидравлического сопротивления и снижения эффективности системы.
Сталь в последнее время применяется чаще других материалов при изготовлении клапанов. Добавление определенных легирующих элементов привело к повышению коррозионной стойкости. Сталь характеризуется высокой прочностью и надежностью.

Цветные сплавы широко распространены в последнее время. За счет соединения различных сплавов достигаются более высокие эксплуатационные характеристики Чаще всего встречаются обратные клапана из латуни, которые имеют небольшой вес и повышенную коррозионную стойкость. Однако, латунь не выдерживает воздействие высоких температур и механического воздействия. Из подобного сплава изготавливаются клапана небольших размеров.

В большинстве случаев корпус получается путем литья. За счет этого обеспечивается высокая прочность и надежность конструкции. Запорный диск изготавливается при применении нержавеющей стали, уплотнители зачастую резиновые, пружина изготавливается из специального упругого металла.

Метод крепления

Классификация обратных клапанов проводится также по способу подсоединения. Наибольшее распространение получили следующие варианты исполнения:

Фланцевый метод подсоединения применяется для подсоединения самых различных запорных элементов. Он характеризуется высокой надежностью, а также герметичностью.
Муфтовый способ подсоединения используется при создании систем бытового предназначения. Он характеризуется тем, что муфты имеют резьбовую поверхность. При применении специальных уплотнительных материалов достигается требуемый уровень герметичности от резьбового соединения.
В некоторых случаях подключение обратного клапана проводится методом сварки. Подобным образом можно провести подсоединение практически любых запорных элементов.

Наиболее подходящий способ подсоединения выбирается в зависимости от того, какие требования предъявляются к системе.

Наибольшее распространение получил фланцевый способ подсоединения.
