Дивиниловый каучук формула: Урок №62. Синтетические каучуки. Строение, свойства, получение и применение.

alexxlab | 27.06.2018 | 0 | Разное

Каучук дивиниловый - Энциклопедия по машиностроению XXL
Бутадиеновые каучуки (дивиниловые каучуки, СКВ, СКД) — это эластичные синтетические полибугадиены. Формула полибутадиена (С Н ) . Он является некристаллизующимся каучуком и имеет низкий предел прочности при растяжении, поэтому в резину на его основе необходимо вводить упрочняющие наполнители. 1 учуки СКБ и СКД используются в производстве морозостойких резин — СКД применяют главным образом в производстве шин (превосходят по качеству шины из натурального каучука), а из СКБ изготовляют, например, кислото- и щелочестойкую резину, эбонит.  [c.62]
Нестойкие резины на основе ненасыщен-пых каучуков (натурального, изопреново-го, дивинилстирольпого, дивинилнитриль-иого, дивинилового) сильно разрушаются в течение нескольких дней под действием атмосферных концентраций озона.  [c.131]

Резины на основе СКД но эластичности близки к резинам на основе НК, а по износостойкости, морозостойкости и меньшему теплообразованию превосходят их, но уступают им по сопротивлению раздиру и срыву (выкрашиванию) протекторного рисунка. Дивиниловые каучуки являются лучшими каучуками для производства шин  

[c.157]

Гуммирование дороже других видов защитных покрытий на стали. Однако этот способ защиты широко распространен. Гум-М ированию подвергают электролизные и, травильные ванны, емкости для транспортировки и хранения жидкостей, трубы, фланцевые соединения труб и фасонные части их, асосы, вентиляторы, мешалки, змеевики и т. л. детали в химическом производстве. В настоящее время разработана технология получения синтетического дивинилового каучука, который во многом даже превосходит латуральный каучук.  [c.275]

Она набухает в тех же растворителях, что и НК- Кроме СКВ, выпускаются другие дивиниловые каучуки СКВ и СКБМ, отличающиеся повышенной морозостойкостью, и стереорегулярный каучук СКД, который-по основным техническим свойствам приближается к НК. Дивиниловые каучуки вулканизуются серой аналогично натуральному каучуку.  [c.442]

В качестве уплотнительной массы применяют цинковые белила или свинцовый сурик, замешанные на натуральной олифе. Хорошим уплотнителем служит паста, состоящая из 1% дивинилового каучука, 24% незасыхающих минеральных масел и 75% молотого мела такая паста не засыхает и в процессе эксплуатации не растрескивается.  

[c.119]

Уплотнение резьбовых соединений газопровода производят льном с применением сурика, затворенного на натуральной олифе. В Ленинграде уже много лет применяют специальную пасту, разработанную лабораторией лаков и красок Технологического института имени Ленсовета. Паста состоит из дивинилового каучука (до 1%), минеральных невысыхающих масел (24%) и молотого мела (75%). Использование этой пасты, однако, не исключает применения льна.  [c.359]

При исследовании морфологических характеристик ударопрочных систем на основе циклоалифатических эпоксидных полимеров, модифицированных дивиниловыми каучуками с различными концевыми группами, был применен вышеописанный метод,что позволило связать  [c.62]

Свойства синтетических каучуков. На основании опубликованных до сих пор материалов лишь очень немногие С. к. могут быть характеризованы с удовлетворительной полнотой. Характеризованы м. б. разновидности диизопропенил ового каучука на основе опыта Германии во время войны 1914—18 гг., а также дивиниловые каучуки на основе данных опытного завода лит. Б в Ленинграде. Для характеристики изопреновых каучуков имеются лишь отрывочные и недостаточные сведения. Есть указания, что изопреновый термополимер наиболее приближается по свойствам к природному каучуку, с которым.он имеет одинаковый исходный материал (изопрен) и сходную химич. природу. С. к. присущ ряд признаков, отличающих их от природного.  

[c.421]


Синтетический каучук, вырабатываемый химическим путем из этилового спирта (этанола), называют натринбутадиеновым или дивиниловым каучуком (СКБ).  [c.65]

Другой вид отечественного синтетического каучука, вытес-нивши ) дивиниловый, получают из смеси дивинила и стирола способом эмульсионной полимеризации.  [c.65]

Основой в антикоррозионных обкладочных резинах, прокладках и химически стойких эбонитах, применяемых в Советском Союзе, является синтетический натрий дивиниловый каучук, из которого главным образом и изготовляют стандартные марки мягкой резины — 2566, полуэбонита — 175 , эбонита — 1814 и др. Большой интерес представляют каучукоподобные полимеры хлоропрена. Особенно ценным свойством хлоропренового каучука является его способность вулканизоваться в смесях без серы при невысоких температурах, причем получаются вулканизаты, могущие противостоять не только действию коррозионно-активных сред, но и действию масел, а также некоторых растворителей.  

[c.472]


Дивиниловый каучук строение - Справочник химика 21

    Строение и свойства натрий-дивинилового каучука. Молекулы дивинила могут соединяться друг с другом двояко  [c.181]

    Получение и свойства 1,4-дивинилового каучука. 1,4-Д и виниловый каучук, выпускаемый под маркой СКД, отличается от натрий-дивинилового каучука регулярным строением с преобладанием (около 95%) звеньев, соединенных в положении 1,4. Структурные звенья, подобно звеньям натурального каучука (стр. 289) и полиизопрена (стр. 184), имеют цис-изомерную форму [c.183]


    Натрий-дивиниловый каучук СКБ, дивинил-стирольные и дивинил-нитрильные каучуки представляют собой смесь цис-и транс-изомерных молекул и, вследствие частичного присоединения мономера в положении 1,2 в процессе полимеризации, имеют в отличие от натурального каучука боковые ответвления вдоль цепи. Регулярное цшг-строение молекул натурального каучука является основным фактором, обусловливающим его специфические свойства—высокую эластичность и способность к кристаллизации при растяжении. 
[c.252]

    Дивиниловые каучуки стереорегулярного строения занимают как бы промежуточное положение они дают высокопрочные резины с высокими разрывными удлинениями при температурах от —30 до —50° и низкопрочные резины с малыми разрывными удлинениями при нормальной температуре [15]. [c.62]

    Л. С. Иванов а. Свойства дивиниловых каучуков регулярного строения и их вулканизатов, Каучук и резина,, N9 10, 6 (1960). [c.366]

    При вулканизации натрий-дивинилового каучука также происходят одновременно два процесса, противоположных по своему влиянию на молекулярную структуру, но деструктирующее влияние кислорода оказывается незначительным. Вследствие особенности молекулярного строения натрий-дивинилового каучука кислород при вулканизации, так же как и сера, играет главным образом роль структурирующего агента. 

[c.73]

    Кроме того, организовано промышленное производство цис-изопренового и цис-дивинилового каучуков регулярного строения, а также уретанового и акрилового каучуков. [c.34]

    Из этилового спирта или из нефти можно получать мономерный продукт дивинил СН2= СН — СН = СНз, а из него полимер—дивиниловый каучук (—СН2—СН= = СН—СНз —)п- Впервые производство дивинилового каучука было организовано в СССР на основе работ С. В. Лебедева. Дивиниловый каучук сыграл важную роль в развитии нашей промышленности, когда из-за блокады импорт природного каучука в страну был затруднен. В настоящее время, кроме дивинилового каучука, промышленность СССР производит много видов синтетического каучука различного строения. Все они являются полимерными продуктами, обладающими весьма различными ценными свойствами. [c.169]


    Однако бутадиеновый каучук уступает натуральному каучуку как по эластичности, так и по износостойкости. В настоящее время освоено производство изопренового каучука стереорегулярного строения (в нем метильные группы расположены в строго определенном порядке), аналогичного по структуре натуральному каучуку. Получен также и бутадиеновый каучук стереорегулярного строения, это так называемый дивиниловый каучук  
[c.329]

    Дивиниловые каучуки регулярного строения глитий-дивиниловый каучук СКЛД содержат 85—95% звеньев в положении 1,4. Характеристика структуры этих каучуков в сопоставлении с каучуками СКБМ. СКВ и СКБ приводится в табл. 3. [c.52]

    Широкое использование 1,4-1 цс-полибутадиена (дивинилового каучука) регулярного строения в промышленности относится к последним годам, причем обычно его [c.153]

    Схема получения дивинилового каучука СКД регулярного строения аналогична схеме получения изопренового каучука СКИ-3 (см. рнс. 96). [c.276]

    Синтетический дивиниловый каучук СКД регулярного строения [c.278]

    Действительное строение разветвленной молекулы натрий-дивинилового каучука, имеющей больщое количество поперечных связей и различные типы присоединений (1,2—1,4), значительно сложнее  [c.349]

    Однако бутадиеновый каучук уступает натуральному как по эластичности, так и по износостойкости. В настоящее время освоено производство изопренового каучука стереорегулярного строения (в нем метильные группы расположены в строго определенном порядке), аналогичного по структуре натуральному каучуку. Получен также и бутадиеновый каучук стереорегулярного строения, это так называемый дивиниловый каучук. Каучуки стереорегулярного строения — изопреновый и дивиниловый — близки по свойствам к натуральному каучуку, а дивиниловый по стойкости к истиранию даже его превосходит. 

[c.303]

    Данные, приведенные в табл. 4, иллюстрируют соотношение основных видов синтетического каучука. Современный ассортимент характеризуется преимуш,ественным выпуском дивинилстирольных каучуков, на втором месте находятся хлоропреновые каучуки, на третьем—бутилкаучуки и далее—нитрильные каучуки. В дальнейшем ожидаются существенные изменения в ассортименте в связи с развитием производства изопреновых и дивиниловых каучуков регулярного строения. [c.26]

    Чис-Дивиниловые каучуки регулярного строения [c.532]

    Благодаря регулярности строения, 1,4-дивиниловый каучук превосходит натрий-дивиниловый каучук по многим свойствам и приближается к натуральному каучуку. Он имеет низкую температуру стеклования (—110° С), значительно сопротивляется истиранию и очень эластичен. Отличие от натурального каучука заключается в том, что он не обладает клейкостью, плохо поддается переработке на резиносмесительном оборудовании. Физико-механические свойства резин на основе 1,4-дивинилового каучука в зависимости от температуры падают более резко, чем резин на натуральном каучуке. 

[c.184]

    Синдиотактический полимер бутадиена-1,3—высо--коплавкий, кристаллический, некаучукоподобный полимер линейного строения. Резины, полученные на основе цис-1,4-дивиниловых каучуков, отличаются высокими механическими и эластическими свойствами и относительно малым коэффициентом внешнего трения. [c.90]

    При рассмотрении вопроса о перспективах применения стабилизаторов для си

Синтетический каучук - виды, характеристики, свойства

24.04.2020

// Каучуки Синтетический каучук

Прошло много лет, когда путешественники привезли мяч из острова Эспаньола. Предмет прыгал после броска, чем удивлял пришельцев. Индейцы называли материал для изготовления эластичного шара «каучук», отсюда и пошло наименование каучуков – эластомеров,природных и синтетических продуктов. Ученые в течение 100 лет трудились над созданием синтетического сырья. По формулам и методам русского химика Лебедева С.В. в 1927 г. был создан синтетический каучук, а в 1932 г. выпущены первые партии резиновой продукции. Сейчас трудно представить промышленность и повседневную жизнь без изделий, получаемых вулканизацией элементов.

Синтетический каучук формула

Синтетические эластомеры принадлежат к высокомолекулярным соединениям, характерной особенностью которых является большой уровень эластичности. Визуально молекулярное строение каучука можно представить в виде углеродных цепей, состоящих из скрученных кубиков. Под воздействием нагрузок они могут вытягиваться и скручиваться.

По основному компоненту, исходному мономеру дано учеными название, разработана химическая формула синтетического каучука:

  • бутадиенового – Ch4=CH-CH=Ch4;
  • дивинилового – Ch4=CH-CH=Ch4;
  • хлоропренового – Ch4=C(Cl)-CH=Ch4;
  • молекула изопрена Ch4=C(Ch5)-CH=Ch4.

Продукция из синтетических материалов по параметрам во многом превышает свойства натуральных веществ. К примеру, предметы плавают и не растворяются в воде из-за меньшей плотности, чем у Н2О.

Получение синтетического каучука

Учеными постоянно совершенствуется синтез искусственных полимеров, чтобы добиться качества большего, чем у природных элементов. Таким примером служат вещества сополимеры:

  • стирол;
  • бутадиен;
  • акрилонитрил.

По такой схеме получал Лебедев синтетический каучук

Когда возникает полимеризация, бутадиен чередуется в цепочке с другим мономером, усиливая свойства. Российские химики создают классические синтетические материалы по свойствам, не уступающим натуральным веществам. Получение резины происходит посредством вулканизации каучука и его наполнителя – сажи. Это вид технологического процесса, который позволяет взаимодействовать основному мономеру с реагентом, происходит образование единой пространственной сетки под воздействием молекулярного соединения.

Каучук после вулканизации становится продуктом с большим уровнем:

  • прочности;
  • эластичности;
  • пластичности.

Технология изготовления превращает хрупкое и непрочное вещество в резину, устойчивую к внешним факторам или эбонит с усиленной твердостью.

Производство синтетического каучука

Повышенный спрос на полимерное вещество привел к организации целых отраслей, задействованных на производство сырья. Каучуки разделяют по общему и специальному назначению. Материалы из первого подразделения идут на выпуск продукции, где необходима эластичность при обычной температуре. Специальные каучуки выпускают для изделий с экстремальным назначением, на которые будет воздействовать мороз, огонь, озон и кислород.

Применение синтетического каучука

В мире существует широкий ассортимент изделий из искусственного каучука:
  • изоляционные материалы;
  • твердое ракетное топливо;
  • уплотнители;
  • лаки;
  • ленты;
  • покрытия;
  • шланги;
  • перчатки;
  • обувь;
  • игрушки;
  • мебель;
  • ластики.

Среди товаров из синтетических эластомеров лидирует резина для шин транспортных средств. Стоит подчеркнуть использование медицинских пластырей. Каучук соединили с лекарственными веществами и получили удобное, безвредное средство. Но самым важным открытием стала имплантация органов человека:

  • трахеи;
  • сердца;
  • сосудов;
  • суставов;
  • нижних и верхних конечностей.

Каждый человек имеет личный опыт применения одежды, автомобильных покрышек или изоляции проводов.

Виды синтетического каучука

Использование каучуков многопрофильное. Производители опираются на особенности каждого вида, созданного изобретателями. К основным относятся синтетические каучуки:

  • изопреновые;
  • бутадиеновые;
  • бутадиен-метилстирольные;
  • бутилкаучуки;
  • этиленпропиленовые;
  • бутадиен-нитрильные;
  • хлоропреновые;
  • силоксановые;
  • фторкаучуки;
  • тиоколы.
  • Изопреновый каучук создали в процессе полимеризации изопрена с катализатором. Вещество клейкое и эластичное.

Продукты, в состав которых входят гетератомы стойкие к растворителям, топливу, маслам. Но в них снижены механические свойства.

В массовом производстве большее применение нашли каучуки с содержанием хлорбутадиенов. Тиоколы используют в ограниченных масштабах.

Интересно, что автомобильная промышленность воодушевила ученых на изобретение искусственного каучука. Сока дерева гевеи было недостаточно, чтобы удовлетворить потребности резины. Сейчас популярность синтетического средства вытеснило натуральный продукт, уступающий по многим показателям. В настоящее время существует примерно 30 видов материала, которые разделяются на 220 марок.


Урок 16. натуральный каучук. синтетические каучуки - Химия - 10 класс

Химия, 10 класс

Урок № 16. Натуральный каучук. Синтетические каучуки

Перечень вопросов, рассматриваемых в теме

  • Строение молекул каучуков;
  • природные источники каучука;
  • производство и практическое применение резины и эбонита;
  • производство и применение синтетических каучуков.

Урок посвящён знакомству с природным и синтетическими каучуками: бутадиеновым, дивиниловым, изопреновым, хлоропреновым и бутадиен-стирольным, а также с производными каучука – резиной и эбонитом. Учащиеся узнают о способах их получения, особенностях строения и областях применения.

Глоссарий

Вулканизация – нагревание каучука с серой, приводящее к сшивке полимерных цепей друг с другом и повышению прочности материала.

Каучук – эластичный полимер, продукт полимеризации диеновых углеводородов.

Латекс – сок дерева гевея.

Резина – эластичный материал, продукт вулканизации каучука с содержанием серы ниже 30%.

Сополимеризация – совместная полимеризация двух или более мономеров.

Стереорегулярность – упорядоченность цис- и транс-форм мономерных звеньев в полимерной цепи.

Эбонит – прочный и химически стойкий материал, продукт вулканизации каучука с содержанием серы выше 30%.

Эластичность – способность возвращаться в исходную форму после растяжения или сжатия.

Основная литература: Рудзитис, Г. Е., Фельдман, Ф. Г. Химия. 10 класс. Базовый уровень; учебник/ Г. Е. Рудзитис, Ф. Г, Фельдман – М.: Просвещение, 2018. – 224 с.

Дополнительная литература:

1. Рябов, М.А. Сборник задач, упражнений и тесто по химии. К учебникам Г.Е. Рудзитис, Ф.Г. Фельдман «Химия. 10 класс» и «Химия. 11 класс»: учебное пособие / М.А. Рябов. – М.: Экзамен. – 2013. – 256 с.

2. Рудзитис, Г.Е. Химия. 10 класс : учебное пособие для общеобразовательных организаций. Углублённый уровень / Г.Е. Рудзитис, Ф.Г. Фельдман. – М. : Просвещение. – 2018. – 352 с.

Открытые электронные ресурсы:

  • Единое окно доступа к информационным ресурсам [Электронный ресурс]. М. 2005 – 2018. URL: http://window.edu.ru/ (дата обращения: 01.06.2018).

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ

С каучуками или их производными, такими, как резина, мы сталкиваемся ежедневно. Данные полимеры отличаются тем, что способны после механических деформаций (растяжения или сжатия) возвращаться в свою исходную форму. Это свойство называется эластичностью. Кроме того, каучук и резина водо- и газонепроницаемы и не проводят электрический ток, что позволяет изделия из них использовать для защиты от воды и как изоляторы.

Природный каучук добывают из латекса – сока дерева гевея, которое широко распространено в Бразилии и странах Азии (Китае, Малайзии, Вьетнаме). По химическому строению каучук является продуктом полимеризации изопрена. Высокая его эластичность – следствие того, что мономерные звенья в полимерной цепи имеют только цис-форму. Если цис- и транс-формы звеньев в цепи расположены упорядоченно, то такой полимер называется стереорегулярным.

Практическое применение природного каучука ограничивается его чувствительностью к высоким и низким температурам. Преодолеть этот недостаток можно, используя процесс вулканизации. При нагревании с серой двойные связи в молекуле каучука разрушаются, а атомы серы соединяют отдельные цепи между собой. Полученное таким образом вещество называется резиной. Если количество серы, добавленной при вулканизации, превышает 30%, то вместо резины образуется эбонит – прочный, стойкий к действию агрессивных веществ материал.

Каучук также можно синтезировать промышленным путем. Этот процесс называется синтезом Лебедева. Обычно с его помощью получают дивиниловый каучук. Следует отличать дивиниловый и бутадиеновый каучуки. Мономером для их получения служит одно и то же вещество (бутадиен-1,3), но дивиниловый каучук стереорегулярен (и, следовательно, эластичен), а бутадиеновый каучук – нет. Управлять стереорегулярностью получаемых полимеров можно при помощи катализаторов.

Подвергать полимеризации можно не одно вещество, а несколько. Такой процесс называется сополимеризацией (т.е. совместной полимеризацией). Например, при сополимеризации бутадиена и стирола будет получен бутадиен-стирольный каучук.

Дивиниловый и изопреновый каучуки используются для производства автомобильных шин. Менее эластичный бутадиеновый – для создания предметов быта, одежды и обуви. Из устойчивого хлоропренового каучука изготавливают кабели и трубопроводы, а из бутадиен-стирольного – ленты транспортеров.

ПРИМЕРЫ И РАЗБОР РЕШЕНИЙ ЗАДАЧ ТРЕНИРОВОЧНОГО МОДУЛЯ

1. Решение задачи на вычисление степени полимеризации полимера

Условие задачи: Рассчитайте степень полимеризации хлоропренового каучука с молярной массой 35400 г/моль

Шаг первый: вычислим молярную массу хлоропрена.

M (С4H5Cl) = 88.5 г/моль

Шаг второй: вспомним определение степени полимеризации.

Степень полимеризации – это число мономерных звеньев в полимерной цепи.

Значит, для вычисления степени полимеризации необходимо разделить молярную массу полимера на молярную массу мономерного звена, которая равна молярной массе мономера.

n = 35400 г/моль : 88.5 г/моль = 400.

Ответ: n = 400.

2. Решение задачи с вычислением выхода продукта реакции.

Условие задачи: Рассчитайте, сколько кг бутадиена необходимо взять, чтобы при его полимеризации с выходом 90% получить 234 кг дивинилового каучука.

Шаг первый:

Запишем уравнение реакции полимеризации:

Видно, что в этой реакции участвует одно исходное вещество и нет побочных продуктов. Значит, по закону сохранения массы теоретическая масса полученного каучука должна быть равна массе исходного бутадиена.

Шаг второй:

Обозначим исходную массу бутадиена за х:

m(C4H6)исх = х

Тогда теоретическая масса полученного каучука, равная ей, тоже х:

m(каучука) = х

Шаг третий:

Подставим известные из условия величины и введённую нами переменную х в формулу для расчёта выхода продукта реакции:

η = mпр/mтеор⋅100% = 243/х⋅100% = 90%

Шаг четвёртый:

Решая полученное уравнение, находим х = 270 кг.

Ответ: m(C4H6)исх = 270 кг.

Бутадиеновые каучуки - это... Что такое Бутадиеновые каучуки?

        дивиниловые каучуки, группа синтетических каучуков — продуктов полимеризации бутадиена. При полимеризации молекулы бутадиена (1) могут соединяться с участием любой из двух или обеих двойных связей, образуя полимеры с различной конфигурацией химических звеньев в макромолекуле:

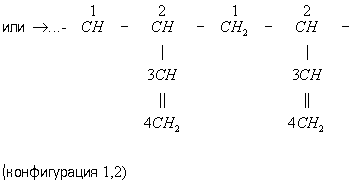

                           Для конфигурации 1, 4 возможны 2 изомера — цис (II) и транс (III) (см. Изомерия):          В зависимости от условий полимеризации и природы катализатора получают Б. к., различающиеся содержанием в их макромолекулах звеньев конфигурации 1, 4 (как цис-, так и транс-структуры) и звеньев конфигурации 1, 2.

         В зависимости от условий полимеризации и природы катализатора получают Б. к., различающиеся содержанием в их макромолекулах звеньев конфигурации 1, 4 (как цис-, так и транс-структуры) и звеньев конфигурации 1, 2.

         Катализаторами при получении Б. к. служат щелочные металлы (главным образом натрий), комплексные соединения типа CoCl2 + Al (C2H5)2Cl, TiCl4 + Al (C2H5)3 и др. (так называемые координационно-ионные катализаторы Циглера — Натты) и металлорганические соединения (например, бутиллитий). В присутствии щелочных металлов получают нестереорегулярные Б. к., содержащие 60—66% звеньев 1,2 и 34—40% звеньев 1,4 (в основном трансструктуры). В присутствии других названных выше катализаторов протекает реакция стереоспецифической полимеризации (см. Полимеризация), приводящая к образованию стереорегулярных полимеров, которые содержат до 98% звеньев 1,4, в том числе 32—98% звеньев цис-структуры. Содержание последних определяется типом катализатора. Б. к. с высоким содержанием звеньев 1,4-цис (93—98%) получают на кобальтовых, со средним (87— 95%) — на титановых, с низким (35— 40%) — на литийорганических катализаторах.

         Наиболее распространённый нестереорегулярный натрий-бутадиеновый каучук (СКБ) был первым в мире промышленным синтетическим каучуком. Его производство по способу акад. С. В. Лебедева было организовано в СССР в 1932. Стереорегулярные Б. к. были впервые получены Дж. Наттой в Италии. В СССР производство стереорегулярного каучука СКД организовано в 1965. Стереорегулярные Б. к., позволяющие получать резины, превосходящие по эластичности и износостойкости резины из натурального каучука, приобрели наибольшее значение.

         Б. к. различной структуры имеют одинаковую плотность (900—920 кг/м3 или 0,90—0,92 г/см3), близкие диэлектрические свойства [удельное объёмное электрическое сопротивление 1—10 Том /м (1014—1015 ом /см), диэлектрическая проницаемость 2,4—2,8], растворимы в бензине, бензоле, хлороформе и др. растворителях. Температура стеклования стереорегулярных Б. к. от —95 °С (для Б. к. с низким содержанием звеньев 1,4-цис) до —122°С (для Б. к. с высоким содержанием этих звеньев), нестереорегулярного СКБ — около —52 °С. При нагревании, действии кислорода, озона, ультрафиолетовых лучей, ионизирующих излучений Б. к. претерпевают структурные превращения, сопровождающиеся уменьшением их растворимости. Скорость этих превращений снижается с увеличением содержания в Б. к. звеньев конфигурации 1, 2.

         Для вулканизации стереорегулярных Б. к. применяют серу, органические дисульфиды, перекиси, алкилфеноло-формальдегидные смолы, для нестереорегулярных — главным образом серу. Наполнителями служат преимущественно активные сажи. Саженаполненные резины из стереорегулярных Б. к. существенно превосходят резины из нестереорегулярных Б. к. по прочности, эластичности, износо- и морозостойкости (см. табл.).

         Стереорегулярные Б. к. с различным содержанием звеньев 1,4-цис выпускают в ряде зарубежных стран. Торговые марки: америпол СВ, цис-4, буден, диен (США), полисар тактин (Канада), буна СВ (ФРГ), интен (Великобритания), нипол BR, асаден (Япония) и др.

         Свойства резин из отечественных бутадиеновых каучуков

        ------------------------------------------------------------------------------------------------------

        | Показатели                                              | СКД*        | СКВ         |

        |----------------------------------------------------------------------------------------------------|

        | Прочность при растяжении, Мн/м2 (         | 22 (220)    | 16 (160)    |

        | кгс/см2)                                                    |                |                 |

        |----------------------------------------------------------------------------------------------------|

        | Эластичность по отскоку, %                    | 58            | 34            |

        |----------------------------------------------------------------------------------------------------|

        | Коэфф. морозостойкости при —45°С       | 0,75         | 0,11         |

        |----------------------------------------------------------------------------------------------------|

        | Износостойкость, см3/(квтч)                    | 140          | 350          |

        ------------------------------------------------------------------------------------------------------



        * Каучук содержит 90—93% структуры 1,4-цис.

         Б. к. относятся к каучукам общего назначения. Стереорегулярные Б. к. применяют главным образом в производстве шин, а также транспортёрных лент, различных износо- и морозостойких изделий. Каучук СКБ используют в производстве различных технических и бытовых резиновых изделий. Мощности производства стереорегулярных Б. к. в капиталистических странах в 1969 составляли Бутадиеновые каучуки750 тыс. т.

Синтетические каучуки дивиниловые - Справочник химика 21

    В настоящее время в промышленном масштабе производятся следующие синтетические каучуки дивиниловые (бутадиеновые) изопреновые  [c.33]

    Новый бутадиеновый каучук СКД (синтетический каучук дивиниловый) одинаков по химическому составу с каучуком СКБ, Различие между ними заключается в большей регулярности строения каучука СКД. Звенья его молекулярной цепи расположены в строго линейном порядке  [c.485]

    В качестве примера можно указать на то, что гибкую линейную форму имеют молекулы многих синтетических и природных полимеров, натурального и некоторых видов синтетического каучука, полиэтилена, полихлорвинила, найлона, капрона, энанта. Двухмерную конфигурацию макромолекул имеют крахмал, дивиниловые каучуки, некоторые полисахариды. Трехмерной структурой макромолекул обладает эбонит, фенолоформальдегидные смолы. [c.328]

    Эбонитовые изделия готовятся как из натурального каучука, так и из синтетических каучуков натрий-дивиниловых, дивинил-стирольных и дивинил-нитрильных каучуков. Широко применяется в производстве эбонитовых изделий регенерат. [c.575]

    В настоящее время непрерывно увеличивается объем произЕ-од-ства стереорегулярных синтетических каучуков типа СКИ и СКД (синтетический каучук дивиниловый), обладающих высоким содержанием 1,4-цис-звеньев и мало отличающихся по ряду показателей от натурального каучука по стойкости к старению СКИ н СКД даже лучше. [c.289]

    В настоящее время на базе ацетилена и его простейшего гомолога — винилацетилена — промышленность выпускает широкий ассортимент продуктов и полупродуктов тяжелого органического синтеза, как, например, уксусный альдегид (получаемый по методу Кучерова), уксусную кислоту, уксусный ангидрид, этиловый спирт, ацетон, бутанол и др. Ацетилен, а также винилацетилен, являются также исходными материалами для получения разнообразных растворителей (в том числе и хлоропроизводных), различного рода синтетических каучуков (дивинилового, изопренового и хлоропренового), пластмасс (полимеры простых и сложных виниловых эфиров, хлористого винила, эфиров акриловых кислот и т. д.), а также стирола, полиамидных смол и других ценных продуктов органического синтеза [ ]. В особенности широко [c.158]


    В 1932 г. в СССР было организовано промышленное производство синтетического каучука и начался период освоения его резиновой промышленностью. Эта задача была успешно решена, и натуральный каучук постепенно заменялся синтетическим нат-рий-дивиниловым каучуком. К 1938 г. в шинной промышленности применялось уже около 70% синтетического каучука, и в производстве других резиновых изделий — около 90%. Отечественный синтетический каучук стал основным сырьем резиновой промышленности в нашей стране, которая тем самым в значительной степени освободилась от импорта каучука. [c.17]

    Резиновой промышленностью освоены новые синтетические каучуки в 1949 г. — дивинил-стирольный, в 1955 г. — маслонаполненный дивинил-стирольный, что дало стране большой экономический эффект вследствие снижения расхода основного сырья (мономеров), в 1959 г. — холодный маслонаполненный регулированный, не требующий термопластикации. Осваиваются в массовом производстве резиновых изделий стереорегулярные каучуки (изопреновый и дивиниловый), по эластичности, прочности и некоторым другим свойствам значительно превосходящие все до сих пор выпускавшиеся синтетические каучуки. [c.18]

    Реакция полимеризации является в настоящее время основной реакцией, используемой при получении наиболее часто применяемых синтетических каучуков. К этим каучукам относятся дивиниловые, хлоропреновые, дивинил-стирольные, дивинил-нитрильные, бутилкаучуки. [c.33]

    В зависимости от свойств и применения все синтетические каучуки разделяются на каучуки общего и специального назначения. К каучукам общего назначения относятся дивинил-стирольные, дивиниловые и изопреновые. Эти каучуки имеют наиболее широкое применение в производстве разнообразных резиновых изделий, в том числе в производстве автомобильных шин. [c.33]

    Определение оптимума вулканизации резиновых смесей на основе синтетических каучуков и особенно на основе натрий-дивинилового представляет значительно большую трудность, так как изменение предела прочности при растяжении в процессе вулканизации натрий-дивинилового каучука имеет монотонный характер. Оптимум вулканизации в этом случае соответствует времени, при котором заканчивается быстрое нарастание предела прочности при растяжении, а дальнейшее изменение предела проч- 

ДИВИНИЛОВЫЕ КАУЧУКИ - это... Что такое ДИВИНИЛОВЫЕ КАУЧУКИ?

ДИВИНИЛОВЫЕ КАУЧУКИ
то же, что бутадиеновые каучуки.

Химическая энциклопедия. — М.: Советская энциклопедия. Под ред. И. Л. Кнунянца. 1988.

  • ДИВИНИЛ-НИТРИЛЬНЫЕ КАУЧУКИ
  • ДИВИНИЛ-СТИРОЛЬНЫЕ КАУЧУКИ

Смотреть что такое "ДИВИНИЛОВЫЕ КАУЧУКИ" в других словарях:

  • ДИВИНИЛОВЫЕ КАУЧУКИ — то же, что бутадиеновые каучуки …   Большой Энциклопедический словарь

  • дивиниловые каучуки — то же, что бутадиеновые каучуки. * * * ДИВИНИЛОВЫЕ КАУЧУКИ ДИВИНИЛОВЫЕ КАУЧУКИ, то же, что бутадиеновые каучуки (см. БУТАДИЕНОВЫЕ КАУЧУКИ) …   Энциклопедический словарь

  • ДИВИНИЛОВЫЕ КАУЧУКЙ — то же, что бутадиеновые каучуки …   Большой энциклопедический политехнический словарь

  • БУТАДИЕНОВЫЕ КАУЧУКИ — (дивиниловые каучуки, полибутадиены, СКД, СКДЛ, америпол, буден, буна СВ, диен, интен, карифлекс BR, коперфлекс, нипол BR, солпрен, эуропрен цис и др.), полимеры 1,3 бутадиена. наиб. значение имеют стереорегулярные Б. к., синтезируемые в р ре в… …   Химическая энциклопедия

  • Бутадиеновые каучуки —         дивиниловые каучуки, группа синтетических каучуков продуктов полимеризации бутадиена. При полимеризации молекулы бутадиена (1) могут соединяться с участием любой из двух или обеих двойных связей, образуя полимеры с различной конфигурацией …   Большая советская энциклопедия

  • бутадиеновые каучуки — (дивиниловые каучуки), продукты полимеризации бутадиена. Первый в мире промышленный синтетический каучук; получен в СССР в 1932. Стереорегулярный бутадиеновый каучук применяют главным образом в производстве шин (превосходят шины из натурального… …   Энциклопедический словарь

  • БУТАДИЕН-НИТРИЛЬНЫЕ КАУЧУКИ — (дивинил нитрильные каучуки нитрильные каучуки, СКН, БНК), БУТАДИЕНОВЫЕ КАУЧУКИ (дивиниловые каучуки) продукты полимеризации бутадиена. Первый в мире промышленный синтетический каучук; получен в СССР в 1932. Стереорегулярный бутадиеновый каучук… …   Большой Энциклопедический словарь

Дивинилтетраметилдисилоксан Йота 1002 для силиконовой резины

Описание продукта

Дивинилтетраметилдисилоксан IOTA 1002 для силиконовой резины

Химическое название:
Дивинилтетраметилдисилоксил 1,3-диэтилоксил 1,3-диоксилен-1,3-метил

Псевдоним: Дивинилтетраметилдисилоксан
CAS №: 2627-95-4
EINECS: 220-099-6

Молекулярная формула: [(Ch4) 2 C2h4Si] 2O
Молекулярный вес: 186.40

Структурная формула:

CH 3 CH 3

| |

C 2 H 3 - Si --- O - Si - C 2 H 3

| |

CH 3 CH 3

Основные технические показатели:
Внешний вид: бесцветная прозрачная жидкость
Точка кипения (℃): 133-139
Плотность: 0.818 г / см3
Показатель преломления: 1,4118-1,4123
Чистота: 99,5%
Содержание винила: 29,0%
Растворимость в воде: Нерастворимая

Основные области применения:
Виниловые добавки с двойным концом для силиконовой резины, силиконового геля, жидкой силиконовой резины, винила силиконовая смола, винилсиликоновое масло, комплекс производства платины (промежуточный).

Упаковка:
Пластиковые бочки по 20 кг, железные бочки по 160 кг, также могут быть упакованы в соответствии с требованиями заказчика.

Транспортировка и хранение продукции:
Хранится на складе с прохладной и сухой вентиляцией.Транспортируется как опасные продукты.

.
Формула винилсилазана: C8h29nsi2 Йота 51001 В добавках для покрытий

Описание продукта

Наименование продукта:

Винилсилазан Формула: C8h29NSi2 IOTA 51001 в добавках для покрытий

Винилсилазан также называется дивинилтетраметилдисилаза n0005000000 , в основном используется для обработки поверхности из коллоидного диоксида кремния в жидкой силиконовой резине.

Химическое название: 1,1,3,3-тетраметил-1,3-дивинилсилазан
Формула: C 8 H 19 NSi 2

Свойства продукта

Бесцветная, прозрачная жидкость, нетоксичная, может растворяться в этилацетате, толуоле, циклогексане и большинстве органических растворителей.

CAS №: 7691-02-3

Молекулярный вес: 185,42

Содержание дивинилтетраметилдисилазана (%): ≥96,0

Содержание дивинилтетраметилсилоксана (%): ≤4,0

Плотность (25 ℃) г / г см 3 : 0,819

Показатель преломления (n 0 20 ): 1,437— 1,49

Цветность: ≤50

Точка кипения: 160 ℃ —161 ℃

Точка вспышки: 34 ℃

Применение

Может использоваться для производства силиконовой резины, коллоидного силикона и винилсиликоновой смолы.Может использоваться в качестве синтетического промежуточного продукта в добавках к покрытиям, модификаторам полимеров, фармацевтическим и сельскохозяйственным химикатам. Используется в качестве усилителей ко-вязкости при отрицательном фоторезисте.

Упаковка и отгрузка

Пластиковый футерованный железный барабан, N.W. 15 кг / 160 кг
Примечания:

1. Во время хранения нельзя допускать контакта с огнем, следует проветрить, высушить, предотвратить воздействие солнца, температура хранения -45--40.

2. Во время транспортировки следует избегать столкновений, дождя, солнца; хранение и транспортировка опасных грузов.

Срок годности: 1 год

Наши услуги

Наша основная продукция: Масло для диффузионных насосов высокого вакуума, Фенилметилсиликоновые масла, Метилсиликоновые масла, Силиконовая смола, Тетраметилдисилоксан, Текстильно-силиконовое масло, Сельскохозяйственный силикон, Выравнивание Агенты, Пищевая силиконовая бумага. Йота пользуется высокой репутацией на нашем рынке для высоконапорных вакуумных насосов, полиэфирно-силиконового масла.

Информация о компании

,
Формула: C8h29nsi2 Винилсилазан Йота 51001 Используется в качестве фармацевтических химических веществ

Описание продукта

Наименование продукта:

Формула: C8h29NSi2 Винилсилазан IOTA 51001, используемый в качестве фармацевтических химикатов

Винилсилазан , также называется дивинилтетраметилдисилаза , Агент, в основном используется для обработки поверхности из коллоидного диоксида кремния в жидкой силиконовой резине.

Химическое название: 1,1,3,3-тетраметил-1,3-дивинилсилазан
Формула: C 8 H 19 NSi 2

Свойства продукта

Бесцветная, прозрачная жидкость, нетоксичная, может растворяться в этилацетате, толуоле, циклогексане и большинстве органических растворителей.

CAS №: 7691-02-3

Молекулярный вес: 185,42

Содержание дивинилтетраметилдисилазана (%): ≥96,0

Содержание дивинилтетраметилсилоксана (%): ≤4.0

Плотность (25 ℃) г / см 3 : 0,819

Показатель преломления (n 0 20 ): 1,437— 1,439

Цветность: ≤50

Точка кипения: 160 ℃ —161 ℃

Температура вспышки: 34 ℃

Применение

Может использоваться для производства силиконовой резины, коллоидного силикона и винилсиликоновой смолы. Может использоваться в качестве синтетического промежуточного продукта в добавках к покрытиям, модификаторам полимеров, фармацевтическим и сельскохозяйственным химикатам. Используется в качестве усилителей ко-вязкости при отрицательном фоторезисте.

Упаковка и отгрузка

Пластиковый футерованный железный барабан, N.W. 15 кг / 160 кг
Примечания:

1. Во время хранения нельзя допускать контакта с огнем, следует проветрить, высушить, предотвратить воздействие солнца, температура хранения -45--40.

2. Во время транспортировки следует избегать столкновений, дождя, солнца; хранение и транспортировка опасных грузов.

Срок годности: 1 год

Наши услуги

Наша основная продукция: Масло для диффузионных насосов высокого вакуума, Фенилметилсиликоновые масла, Метилсиликоновые масла, Силиконовая смола, Тетраметилдисилоксан, Текстильно-силиконовое масло, Сельскохозяйственный силикон, Выравнивание Агенты, Пищевая силиконовая бумага.Йота пользуется высокой репутацией на нашем рынке для высоконапорных вакуумных насосов, полиэфирно-силиконового масла.

,
Винилсилазан Йота 51001 Дивинилтетраметилдисилазан Содержание более 96%

Описание продукта

Наименование продукта:

Винилсилазан IOTA 51001 Содержание дивинилтетраметилдисилазана более 96%

Винилсилазан также называется дивинилтетраметилдисилаза 000 Агент, в основном используется для обработки поверхности из коллоидного диоксида кремния в жидкой силиконовой резине

Химическое название: 1,1,3,3-тетраметил-1,3-дивинилсилазан
Формула: C 8 H 19 NSi 2

Свойства продукта

Бесцветная, прозрачная жидкость, нетоксичная, может растворяться в этилацетате, толуоле, циклогексане и большинстве органических растворителей.

CAS №: 7691-02-3

Молекулярный вес: 185,42

Содержание дивинилтетраметилдисилазана (%): ≥96,0

Содержание дивинилтетраметилсилоксана (%): ≤4.0

Плотность (25 ℃) г / см 3 : 0,819

Показатель преломления (n 0 20 ): 1,437— 1,439

Цветность: ≤50

Точка кипения: 160 ℃ —161 ℃

Температура вспышки: 34 ℃

Применение

Может использоваться для производства силиконовой резины, коллоидного силикона и винилсиликоновой смолы. Может использоваться в качестве синтетического промежуточного продукта в добавках к покрытиям, модификаторам полимеров, фармацевтическим и сельскохозяйственным химикатам. Используется в качестве усилителей ко-вязкости при отрицательном фоторезисте.

Упаковка и отгрузка

Пластиковый футерованный железный барабан, N.W. 15 кг / 160 кг
Примечания:

1. Во время хранения нельзя допускать контакта с огнем, следует проветрить, высушить, предотвратить воздействие солнца, температура хранения -45--40.

2. Во время транспортировки следует избегать столкновений, дождя, солнца; хранение и транспортировка опасных грузов.

Срок годности: 1 год

Наши услуги

Наша основная продукция: Масло для диффузионных насосов высокого вакуума, Фенилметилсиликоновые масла, Метилсиликоновые масла, Силиконовая смола, Тетраметилдисилоксан, Текстильно-силиконовое масло, Сельскохозяйственный силикон, Выравнивание Агенты, Пищевая силиконовая бумага.Йота пользуется высокой репутацией на нашем рынке для высоковакуумных диффузионных насосов.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
