Анкеровка арматуры в бетоне: таблица, расчет, длина

Анкеровка арматуры в бетоне (таблица, основные стандарты и нормативы будут указаны ниже) представляет собой запуск металлических стержней за сечение на длину отрезка передачи усилий с прутков на железобетон. То есть, это закрепление концов армировочных прутьев в толще бетона.

Анкеровка является очень важным процессом, от правильности которого зависят качество, прочность, способность выдерживать различные нагрузки железобетонного монолита. Арматура призвана усиливать бетонную конструкцию, воспринимать и брать на себя нагрузки, делать монолит долговечным, надежным и цельным. Элементы арматуры бывают жесткими и гибкими, обычно выполняются из стали или композитных материалов.

Размер и тип крепления во многом определяется характеристиками и условиями эксплуатации определенных участков, где нагрузка передается с металлических прутьев на материал. Способов выполнения анкеровки существует несколько, предварительно важно правильно провести расчеты, определив такие ключевые параметры, как метод закрепления, длина анкеровки арматуры и т.

д.

Содержание

• 1 Разновидности анкеруемой арматуры
• 2 Базовая длина анкеровки
• 3 Способы анкеровки
  • 3.1 Прямая
  • 3.2 Отгибом
  • 3.3 Клеевой
  • 3.4 Сварные соединения
  • 3.5 Соединение внахлест

Разновидности анкеруемой арматуры

Классификация арматуры довольно обширна, металлические стержни выбирают по нескольким параметрам, расчет учитывает максимум нюансов. По условиям работы арматура бывает напрягаемой и ненапрягаемой. По расположению в ЖБ конструкции может быть поперечной и продольной.

Поперечная арматура не позволяет появляться наклонным трещинам, препятствует скалывающим напряжениям, которые появляются возле бетонных опор. Продольная арматура не дает распространяться вертикальным трещинам в определенных продольных зонах, где сосредоточены в бетоне растягивающие напряжения.

Классификация арматуры по назначению:

• Распределительная – закрепляет каркас методом сварки в положении, указанном в проекте
• Рабочая – воспринимает усилия, появляющиеся под воздействием тяжести конструкции, внешних нагрузок и т. д.
• Монтажная – повышает жесткость арматурного каркаса при сборке и транспортировке на объект
• Анкерная – предназначена для крепления к конструкции разного типа закладных деталей

В зависимости от диаметра стержня и назначения металлических деталей арматура может быть канатной, стержневой, проволочной (сечением до 10 миллиметров) и т.д.

Для создания качественного арматурного каркаса используются только специальные профильные прутки. Чем более прочным будет бетон и подходящей по условиям эксплуатации арматура, тем надежнее и прочнее получится железобетонная конструкция.

Базовая длина анкеровки

Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

Формула для расчета базовой (оптимальной) длины анкеровки

, призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

Тут:

• A_sи u_s – площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
• R_{bond –} сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле R_bond= η₁η₂R_bt

η_{1 –} коэффициент, который зависит от вида поверхности арматуры:

• Гладкая (класс А240) – 1. 5
• Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
• Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5

η_{2 –} коэффициент, который зависит от диаметра арматуры:

• Диаметр меньше или равно 32 миллиметрам – 1.0
• Сечение 36 и 40 миллиметров – 0.9

Расчетная длина анкеровки стержней высчитывается по формуле:

Тут:

• l_o,an– базовая длина анкеровки
• A_s,cal, A_s,ef– площади поперечного диаметра арматуры
• а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

Определение коэффициента а:

• Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
• Сжатые стержни – 0.75

Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

Способы анкеровки

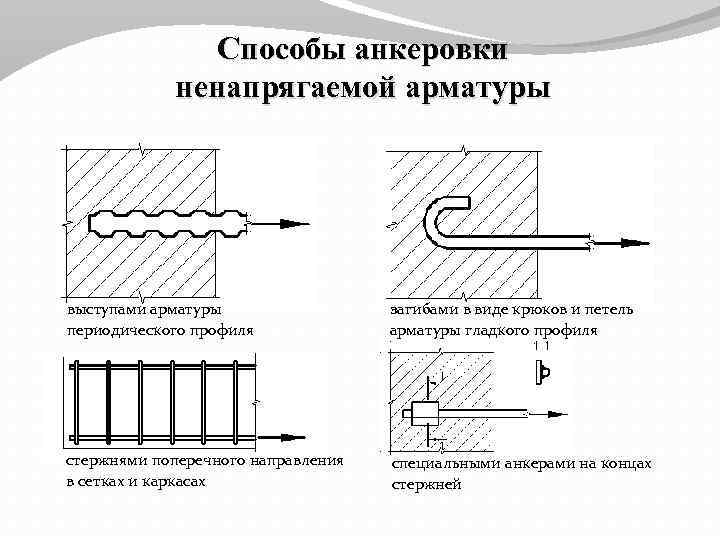

Методов выполнения анкеровки существует несколько. Могут использоваться клеевое и сварочное соединение, прямая анкеровка и с отгибом, разные лапки, крюки, петли и т.д. Длина анкеровки рассчитывается на этапе проектирования и соблюдается точно. Арматура должна быть со всех сторон защищена достаточным слоем бетонного монолита.

Несколько нюансов при выполнении анкеровки:

• Если сечение прутьев больше 16 миллиметров, к стандартному добавляют поперечное армирование.
• Когда используется гнутая арматура, особое внимание уделяют величине загиба прутьев, чтобы бетон в месте загиба не раскалывался.
• Анкеровка загибом с лапками и прямой метод актуальны лишь для периодического профиля.
• Гладкие прутья анкеруют специальными приспособлениями, приваренными поперечными прутьями, крюками/петлями.
• Сжатая арматура – запрещено анкеровать загибом (за исключением применения гладких прутьев).

Прямая

Данный тип анкеровки используется при условии позволения геометрии конструкции и в защитном слое бетона.

Подходит исключительно для периодического профиля. Несущая способность бетона может быть увеличена благодаря наличию дополнительного обжатия камня от внешних силовых факторов там, где выполнена анкеровка. Таким образом эффективность сцепления повышается.

При использовании прямой анкеровки продольное усилие старается надколоть монолит в защитном слое бетона из-за работы касательных напряжений. Длина анкеровки зависит от множества факторов, но в защитном слое сцепление не стоит делать без поперечной арматуры или дополнительных мероприятий, которые исключат скалывание слоя защиты бетонной конструкции и воспримут касательные напряжения.

Зона скола слоя защиты может быть увеличена путем установки по верху продольной перпендикулярной арматуры. Диаметр/шаг хомутов в месте прямой анкеровки в слое защиты определяются в соответствии с типом диаметра и хомута арматуры продольной.

Если речь идет об элементах из мелкозернистого бетона А, расчетную длину анкеровки увеличивают на: 5 d_s  для сжатого бетона и 10 d_s для растянутого. Длина прямой анкеровки иногда может быть уменьшена в соответствии с параметрами поперечной арматуры и величиной поперечного обжатия бетона, но максимум на 30%. Фактическая длина анкеровки берется минимум 15 d_s и 200 миллиметров.

Отгибом

Гибка арматурных прутьев осуществляется в условиях завода либо на объекте (вручную, гибочным роликом сменного типа или гибочным станком). Гнут без нагрева. Анкеровку растянутых прутьев выполняют крюком (отгиб на 45-135 градусов) либо петлей (отгиб на 180 градусов). Крюки можно размещать вертикально или горизонтально.

При применении данного метода анкеровки растягивающее продольное усилие старается разогнуть загнутые концы стержней и смять слой бетона по радиусу отгиба. Там, где может случиться разгиб, устанавливают дополнительные поперечные пруты.

Выполняя анкеровку с отгибом на угол 90 градусов, нужно сделать так, чтобы длина прямого участка кончика была минимум 12 d_s, при 180 градусов – минимум 70 миллиметров и 4d_s.  Прямые участки захода прутка от грани начала перехода усилия с металла на бетон до места начала отгиба равны минимум 3 d_s. Если же прямой участок равен менее 10 d_s, анкеровка в расчете сечения оправки не учитывается.

Длину расчетную при отгибе определяют стандартным методом, используя значение базовой длины анкеровки. Можно уменьшать значение, но максимум на 30%. При этом, общая длина анкеровки ни в каких расчетах не может быть меньше расчетной.

Отгибая конец поперечной арматуры под углом 135 градусов, оставляют прямой участок минимум 75 миллиметров и 6 d_sw, для отгиба на 90 градусов – минимум 8 d_sw. Поперечная арматура требует надежного отгиба крюка на 135 миллиметров. Диаметр отгиба зависит от минимального диаметра оправки и продольного прутка. Отгиб хомута размещают в сжатой зоне бетонной конструкции (сечения элемента).

Минимальный диаметр оправки для отгиба (крюка) прутка поперечного для периодического профиля составляет минимум 3 d_s, для арматуры гладкой – минимум 2.5 d_s.

Минимальный диаметр оправки зависит от диаметра стержня:

• Для периодического профиля – 5 d_sпри d _s менее 20 миллиметров и 8 d_s при d_s более 20 миллиметров.
• Гладкая арматура – 2.5 d_sпри d_s меньше 20 миллиметров и 4 d_s при d_s больше 20 миллиметров.

Минимальный диаметр загиба крюков и петлей в свету: 6 ds при ds меньше 16 миллиметров и 8 ds при ds больше 16 миллиметров.

Минимальный диаметр оправки (когда армируется продольная рабочая арматура) для прутков периодического профиля (при отсутствии прямого участка анкеровки) назначается от 6-7 d_s при d_s меньше 20 миллиметров и 9 d_s при d_s больше 20 миллиметров.

Метод анкеровки определяется проектировщиком. В ситуациях, когда расчетный диаметр отгиба (в работе с продольной арматурой) невозможно геометрически расположить в сечении конструкции, диаметр или число арматуры увеличивают. Либо меняют метод анкеровки.

Клеевой

Данный метод предполагает некоторые особенности, которые нужно изучить до начала работ.

Как выполнять клеевую анкеровку:

• До нанесения клея сталь выправляется на специальном станке, чистится от ржавчины и грязи, обезжиривается.
• Компоненты для приготовления клеевого состава взвешивают, отмеряют и измельчают в вибромельнице при температуре максимум 80 градусов. Клей хранится не больше 3 лет в проветриваемом сухом помещении.
• Состав на прутки наносится в специальной установке. Клей образует пленку толщиной до 2 миллиметров над поверхностью арматуры. Далее на слой роликами наносятся волнообразные рифления с шагом 6-8 миллиметров и высотой волн 2 миллиметра. Этот этап предполагает нагрев прутков до 100 градусов и выполнение прямо перед закладкой в опалубочную конструкцию.
• После установки в опалубку стержней нужно сделать так, чтобы они не соприкасались с другими элементами.

Следует помнить, что стержни с нанесенным на них клеем нужно защитить от солнца и влаги, транспортировать в защитной упаковке. Если пленка клея повреждается, ее восстанавливают нанесением еще одного слоя мягкого клея (при температуре около 100 градусов или после взаимодействия с ацетоном).

Сварные соединения

Контактной (стыковой или точечной) сваркой соединяются арматура периодического профиля или гладкая горячекатаного типа, закладные детали, арматурная проволока. Иногда используют ручную или дуговую сварку, но только в работе с арматурой класса А500.

Способы и типы сварки прутьев и деталей выбирают, исходя из особенностей эксплуатации конструкции, технологических возможностей, параметров свариваемости стали. Если выполняются крестообразные соединения с применением контактно-точечной сварки, следят за должным обеспечением восприятия сетками напряжения (не должно быть меньше расчетного сопротивления). Обычно такие соединения используют с целью обеспечения нужного расположения прутков друг к другу при транспортировке и укладке в бетонную конструкцию.

В условиях завода создают арматурные каркасы, сетки стыковой или контактно-точечной сваркой. Когда делают закладные детали, используют сварку под флюсом, применяемую для тавровых соединений. А вот нахлесточные можно делать контактно-рельефной сваркой.

При выполнении монтажа готовых элементов используют полуавтоматическую сварку, которая позволяет обеспечить нужный уровень качества и жесткости соединений.

Соединение внахлест

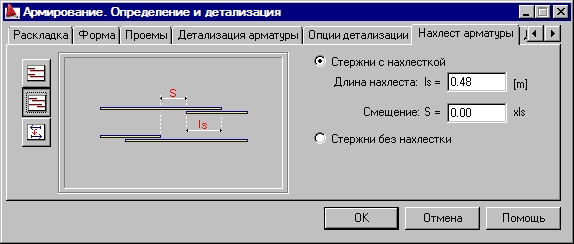

Стыки ненапрягаемой арматуры можно стыковать внахлест при вязке/стыковке сеток и каркасов, но диаметр не должен быть больше 36 миллиметров. Стыки делают в растянутых зонах элементов изгиба, в местах полного использования стали.

Важно, чтобы стыки элементов растянутой/сжатой арматуры, сеток имели в рабочем направлении перехлест минимум параметр Lan. Стыки вязаных и сварных конструкций располагаются вразбежку. Без разбежки можно стыковать при выполнении конструктивного армирования и там, где арматура используется максимум на 50%.

Из гладкой стали А1 стыки внахлест арматуры в бетоне делают так, чтобы в месте стыкуемых сеток по всей длине нахлеста находилось минимум 2 поперечных прутка. Так можно стыковать внахлест каркасы, где арматура находится в одностороннем порядке.

Места стыков сеток в нерабочем расположении делают внахлест между рабочими крайними прутками. В процессе вязки перехлест изделий должен находиться в местах минимальных крутящих/изгибающих моментов. Если так сделать не получается, значение нахлеста устанавливают равным минимум 90 диаметрам арматуры. Часто крестообразный перехлест усиливают специальными хомутами, вязальной проволокой.

Длина перехлеста зависит от сечения прутков. Обычно в работе используют рифленые стержни А3, поэтому длину нахлеста арматуры в бетоне можно рассчитать.

Такие значения указаны в СНиП:

• Арматура 10 – 300 миллиметров
• Арматура 12 – 380 миллиметров
• Арматура 16 – 480 миллиметров
• Арматура 18 – 580 миллиметров
• Арматура 22 – 680 миллиметров
• Арматура 25 – 760 миллиметров

Ниже указаны показатели для анкеровки разной арматуры:

Изучив все правила и нормативы, сделать анкеровку арматуры в бетоне можно самостоятельно. Главное – соблюдать технологию и верно выполнить предварительные расчеты.

3.8 Определение длины анкеровки и нахлеста обрываемых стержней

Сечения, в которых обрываемые стержни не требуются по расчету, проще всего определить графически. Для этого необходимо на объемлющую эпюру моментов наложить эпюру арматуры. Точки, в которых ординаты эпюр будут общими (точки пересечения), определят места теоретического обрыва стержней в пролете. Для обеспечения прочности наклонных сечений второстепенной балки по изгибающим моментам обрываемые в пролете стержни продольной арматуры необходимо завести за точку теоретического обрыва на расстояние не менее:

(3.21)

где – коэффициенты, характеризующие условия анкеровки, определяются по таблице 11.6[1];

–базовая длина анкеровки, определяется с помощью таблицы 14;

–площадь продольной арматуры, требуемая по расчету;

–принятая площадь продольной арматуры;

–минимальная длина анкеровки, принимается равной наибольшему значению из величин: для растянутых стержней идля сжатых стержней.

В связи с тем, что произведение изменяется в пределах 0,7-1,0 (см. п. 11.2.32[2]), а величинав условиях обрыва арматуры второстепенной балки принимается равной 0,7, то в курсовом проекте с целью уменьшения расчетной части разрешается принимать

Кроме того, общая длина запуска стержня за точку теоретического обрыва должна быть не менее и, где– высота второстепенной балки.

Анкеровка стержней продольной арматуры на свободной опоре осуществляется путем заведения за внутреннюю грань опоры на длину не менее:

– в элементах, где арматура ставится на восприятие поперечной силы конструктивно;

– –в элементах, где поперечная арматура ставится по расчету, а до опоры доводится не менее ⅔ сечения арматуры, определенной по наибольшему моменту в пролете;

– –то же, если до опоры доводится не менее ⅓ сечения арматуры.

Для обеспечения анкеровки обрываемой арматуры в сжатой зоне (нижняя арматура сжатой зоны на промежуточных опорах второстепенной балки) длина заводимых стержней за грань опоры определяется по формуле (3. 21), принимая при этом

Стыкуемые в пролетах стержни (стержни верхней продольной арматуры второстепенной балки) необходимо завести друг за друга на величину нахлеста равную длине анкеровки большего диаметра стыкуемых стержней. Длина анкеровки определяется по выражению (3.21).

Анкеровка растянутой арматуры:

Опора В справа и слева

В сечении обрываются стержни классаS500. Требуемая площадь сечения арматуры , принятая площадь сечения арматурытаблице 14[2]Длина анкеровки обрываемых стержней в соответствии с формулой 3.21:

Величины остальных параметров составляют:

Оканчательно принимаем

Опора С

В сечении обрываются стержни классаS500. Требуемая площадь сечения арматуры , принятая площадь сечения арматурытаблице 14[2]Длина анкеровки обрываемых стержней в соответствии с формулой 3. 21:

Величины остальных параметров составляют:

Оканчательно принимаем

4 Расчет и конструирование колонны

4.1 Нагрузки, действующие на колонну

Колонна воспринимает продольную силу от постоянных и временных длительных нагрузок и продольную силу от кратковременных нагрузок. К постоянным относят вес конструкции перекрытия, перекрытия вышележащих этажей, покрытие и собственный вес колонны.

Вычисляем продольную силу от постоянных нагрузок (от собственного веса конструкции перекрытий и покрытий):

(4.1)

где – расчетная постоянная нагрузка, действующая наплиты;

(4.2)

;

м – пролет второстепенных балок;

м – пролет главных балок;

м – ширина главной балки;

м – высота главной балки;

м – принятая толщина плиты перекрытия;

–средняя плотность бетона;

–коэффициент надежности по нагрузке;

м – ширина второстепенной балки;

м –высота второстепенной балки;

–количество второстепенных балок, расположенных в грузовой площади ;

м – высота этажа;

– количество этажей.

Все данные подставляем в формулу (4.1) и находим значение :

Продольная сила от длительной нагрузки на перекрытие:

(4.3)

где – нормативная временная нагрузка на перекрытие;

– коэффициент по надежности для временной нагрузки.

Подставляем данные в формулу (4.3) и находим значение :

.

Продольная сила от кратковременной нагрузки на перекрытие:

(4.4)

Подставляя необходимые данные в формулу (4.4), находим значение :

.

Продольная сила от снеговой нагрузки:

(4.5)

где – нормативное значение снеговой нагрузки, принимается в зависимости от района строительства.

Подставляя необходимые данные в формулу (4.5), находим значение :

.

Полная продольная сила:

(4.6)

.

Высота колонны составит:

l_col=Н_э=3400мм.

Расчетная длина колонны равна:

(4.7)

м.

Расчетная схема колонны представляет собой балку, защемленную по обоим концам и нагруженную силой , приложенной по оси колонны (рисунок 4.1).

Рисунок 4.1 – Расчетная схема колонны.

Условную расчетную длину l_eff определяют с целью учета влияния гибкости по формуле (4.8):

(4. 8)

(4.9)

где – l₀— расчетная длина колонны;

(,t)—предельное значение коэффициента ползучести для бетона, допускается принимать (,t) = 2,0;

N_Ed,lt – продольная сила, вызванная действием постоянной расчетной нагрузки.

N_Ed,lt=N_Ed1·γ_G; (4.10)

N_Ed,lt=500 ·1,35=635 кН

Гибкость квадратной колонны определяется по формуле (4.11):

= l₀ /h ≤ 7, (4.11)

=3400/400=8,5 > 7.

В случае, когда l₀ /h  7, при определении е₀ следует учитывать величину случайного эксцентриситета е_а. А также в расчете следует учесть гибкость колонны.

Как рассчитать анкеровку и длину перехлеста стальной арматуры в соответствии с Еврокодом 2

Арматурные стержни должны быть хорошо закреплены, чтобы усилия сцепления безопасно передавались на бетон во избежание продольного растрескивания или выкрашивания. При необходимости должно быть предусмотрено поперечное армирование. Типы крепления показаны на рисунке ниже (рис. 8.1 EC2).

Для гнутых стержней базовая длина анкеровки при растяжении измеряется по осевой линии стержня от рассматриваемого участка до конца стержня, где:

L _BD = α ₁ α ₂ α ₃ α ₄ α ₅ L _{B, REQ} ≥ L _{B, мин} –— (1)

, где там ;
l _b,min минимальная длина анкеровки, взятая следующим образом:
при растяжении, наибольшая из 0,3l _b,rqd или 10 ϕ, или 100 мм
при сжатии, наибольшая из 0,6l _b,rqd или 10 ϕ или 100 мм

l _b,rqd — базовая длина анкеровки, определяемая формулой;
л _b,rqd = (ϕ/4) σ _sd /f _bd ————– (2)

Где;
σ _sd = Расчетная прочность в стержне (примите 0,87f _yk )
f _bd = Расчетное предельное напряжение сцепления (для ребристых стержней = 2,25η ₁ η _{9 0 2}

F _CTD = Прочность на растяжение бетонного растяжения F _CTD = 0,21F _CK ^(2/3) для F _CK ≤ 50 Н/мм ²
η ₁ – это коэффициент. качество связки и положение стержня при бетонировании
η ₁ = 1,0 при получении «хороших» условий и
η ₁ = 0,7 для всех других случаев и для стержней в элементах конструкций, построенных с помощью скользящих опалубок, если только не может быть показано, что существуют «хорошие» условия сцепления
η ₂ связан с диаметром стержня:
η ₂ = 1,0 для φ ≤ 32 мм
η ₂ = (132 – φ)/100 для φ> 32 мм

α ₁ – это для эффекта формы баров, предполагающих адекватное покрытие.
α ₂ для эффекта минимального покрытия бетона.

α ₃ на эффект ограничения поперечной арматурой
α ₄ на влияние одного или нескольких сварных поперечных стержней (φt > 0,6φ) по расчетной длине анкеровки l _bd
α ₅ – для действия давления поперек плоскости расщепления по расчетной длине анкеровки.

Значения этих коэффициентов можно адекватно получить, следуя таблице ниже;

РАСЧЕТ ДЛИНЫ НАХОДОВ
Расчетная длина нахлестов арматуры определяется по формуле;
L ₀ = α ₁ α ₂ α ₃ α ₅ α ₆ L _{B, RQD} ≥ L _{0, мин} —— (3)

L _{0. ,min} = max{0,3α ₆ l _b,rqd ; 15ф; 200}

α ₆ = √(ρ ₁ /25), но между 1,0 и 1,5
, где ρ ₁ – % арматуры, уложенной внахлест в пределах 0,65l ₀ от центра нахлеста

Значения α ₁ , α ₂ , α ₃ и α _{5 900 могут быть приняты как длина анкеровки, но для расчета α 3 , ΣA st,min следует принимать равным 1,0As(σ sd /f yd ), где As = площадь одного стержня внахлестку.}

ПРИМЕР РЕШЕНИЯ ДЛЯ ДЛИНЫ АНКЕРНОГО СОЕДИНЕНИЯ
Рассчитайте расчетную длину анкерного крепления стержня X16 мм (f _yk = 460 Н/мм ² , защитный слой бетона = 35 мм, Прочность бетонного цилиндра f _ck = 25 Н/мм ² ) для;

(a) Когда это прямой стержень
(b) Когда он согнут в любую другую форму
При условии хороших условий соединения α ₄ α ₅ l _b,req ≥ l _b,min
l _b,rqd = (ϕ/4) σ _sd /f _BD
F _BD = 2,25η ₁ η ₂ F _CTD
η ₁ = 1,0 ‘Хорошие условия связи
η ₂ = 1,0 БАР. f _ctd = (α _ct f _{ctk 0,05} )/γ _c ————— (3)

где;
f _{ctk 0,05} = характеристическая прочность бетона на растяжение через 28 дней = 1,8 Н/мм ² (Таблица 3.1 EC2)
γ _c = коэффициент запаса прочности для бетона = 1,5
α _ct = коэффициент, учитывающий долгосрочное влияние на предел прочности при растяжении, это NDP с рекомендуемым значением 1.

f _ctd = (1,0 × 1,8)/1,5 = 1,2 Н/мм ²
F _BD = 2,25 × 1,0 × 1,0 × 1,2 = 2,7 Н/мм ²

L _{B, RQD} = (ϕ/4) σ _SD /F _BD
σ _СД = 0,87 × 460 = 400,2 Н/мм ² >br/> l _b,rqd = (ϕ × 400,2 )/(4 × 2,7) = 37,05ϕ

Поэтому;

L _BD = α ₁ α ₂ α ₃ α ₄ α ₅ (37,05ца)

(a) Для прямой полосы
α ₁ = 1,0118 (A) для прямой полосы
α ₁ = 1,0118 (A). ₂ = 1,0 – 0,15 (C _d – ϕ)/ ϕ
α ₂ = 1,0 – 0,15 (35 – 16)/16 = 0,8218
α _{3 консервативное значение 4 = 1,0 Н/Д
α 5 = 1,0 консервативное значение}

л _bd = 0,8218 × (37,05ϕ) = 30,4ϕ = 30,4 × 16 = 486,4 мм
Say 500 мм

(b) Для стержня другой формы
α _{10 9} bC = 1,0 1,0 = 35 is ≤ 3ϕ = 3 × 16 = 48
α ₂ = 1,0 – 0,15 (Cd – 3ϕ)/ ϕ ≤ 1,0
α ₂ = 1,0 – 0,15 (35 – 48)/16 ≤ 0,121 α ₃ = 1,0 консервативное значение с K = 0
α ₄ = 1,0 Н/Д
α ₅ = 1,0 консервативное значение
l _bd = 1,0 × (37,05 ϕ0) = 37,05 ϕ0 = 592 мм
, скажем, 600 мм

Сжатие Анкоридж (α ₁ = α ₂ = α ₃ = α ₄ = α ₅ = 1,0)
L _BD = 37,05 2 = 1,0)
L _BD = 37,05 2 = 1,0). Для плохих условий скрепления
Анкеровка для «Плохих» условий скрепления = «Хорошо»/0,7

Пример расчета длины внахлест стержней 4х16 мм колонны в многоэтажном здании
Поскольку стержни сжимаются,
α ₁ α ₂  α ₃  α ₅   = 1,0
Как рассчитано выше, l _bd = 37,05ϕ

Допустим, что более 50 % арматуры наложено внахлест от центра нахлеста 0,65l 0 0 _{0 0 Следовательно, мы возьмем α 6  = 1,5}

Следовательно, длина колена = 1,5 × 37,05ϕ = 55,57ϕ = 55,57 × 16 = 889,2 мм
Скажем, 900 мм

Большое спасибо за посещение. Вы можете поставить лайк на нашей странице в Facebook:
www.facebook.com/structville

Как рассчитывается длина анкеровки?

25 октября 2021 г. / Лукаш Енджеевский

Для соединений опорной плиты и трубчатой ​​опорной плиты, спроектированных с использованием стальных соединений Advance Design, для определения сопротивления сцепления анкеров, подвергающихся растяжению, необходимо рассчитать длину анкеровки.

Расчет длины анкеровки изменился:
 для французской локализации (приложение французского проекта) длина анкеровки будет равна
, рассчитанной в соответствии с рекомендациями CNC2M и EC2; самый маленький 9Длина 0003 будет использоваться для расчета сопротивления соединения.
 Для локализации будут использоваться рекомендации Еврокода 2 для определения
длины анкеровки.

Основные этапы расчета, как для прямых, так и для крючковых анкеров
, следующие:

1. Базовая требуемая длина анкеровки, фунты, кв.д (EN 1992-1-1, 8.4.3)

Расчет базовой необходимой длины анкеровки выполняется в соответствии с EN 1992-1-1, 8.4.3:

Значения предельного напряжения сцепления fbd приведены в 8.4.2 следующим образом

Для упрощения, предположение).
And:

Прямые анкеры – выдержка из главы 3.5 из «Pratique de l’Eurocode 2», J. Roux,
2009 Крючковые анкеры – выдержка из главы 3.7 из «Pratique de l’Eurocode 2», J. Roux,
2009

2. Расчетная длина анкеровки (EN 1992-1-1, 8.4.4)

Поскольку мы имеем дело с растянутой анкеровкой, 8.4.4 (2) позволяет использовать эквивалентную длину анкеровки (𝑙𝑏, 𝑒𝑞) в качестве упрощенной альтернативы расчетной длине анкеровки lbd, указанной в 8.4.4 (1):

𝑙𝑏,𝑒𝑞 = 𝛼1 𝑙𝑏,𝑟𝑞𝑑, для форм, показанных на рис. 8.1b–8.1d,
𝛼1 вычисляется в соответствии с таблицей 8.2 и рис. 8.3 (для крючковых анкеров):

В пункте 8.4.4 (1) также указана минимальная длина анкеровки, если не применяются другие ограничения:

3. Предупреждения

3,1 Минимальная длина якорной стоянки
Длина закрепления.

• Предупреждающее сообщение : « Пренебрежение прочностью анкерного соединения! Минимальная рекомендуемая длина анкеровки не соблюдается – 8.4.4(1) (8.6), EN 1992-1-1. ” В этом случае l real для крючковых анкеров считается равным l = l1+r+l2 (см. рисунок ниже

3.2 Эквивалентная длина анкеровки
Реальная длина анкеровки* должна быть больше, чем эквивалентная длина анкеровки (см. Рисунок 8.1, EN1992-1-1):

𝑙𝑟𝑒𝑎𝑙 ≥ 𝑙𝑏,𝑒𝑞

В настоящее время пользователи не могут определить это условие с пользовательским якорем в отчете появится реальная длина анкеровки и предупреждающее сообщение о несоответствии длин анкеровки.0004

• Предупреждающее сообщение: «Увеличить длину анкеровки! Оставшейся длины недостаточно, чтобы соответствовать эквивалентной длине анкеровки (8.4.4(2) и рис. 8.1, EN 1992-1-1)».

В этом случае l real для анкеров с крюком принимается равным l = l1+r (см. рисунок ниже)

3.3 Анкеры с крюком – минимальное удлинение крюка
Согласно рис. 8.1., удлинитель крюка должен быть больше диаметра 5 стержней:

Если условие не выполняется, внутри отчета появится предупреждающее сообщение.
