ДЛИНА АРМАТУРНОГО СТЕРЖНЯ 11700 | ТРАСТ МЕТАЛЛ

ДЛИНА АРМАТУРНОГО СТЕРЖНЯ 11700

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Особенно это важно учитывать при предполагаемых больших объемах сварочных работ. Таким образом, для выполнения данного объема работ потребуется 2 тонны 783 килограмма стальных прутьев. В зависимости от длины арматуры соответствующее значение подставляют в формулу и по ней рассчитывают вес. Именно на арматуре 12 был рассмотрен пример вычисления веса погонного метра изделия. К разряду сортового металлопроката относится арматура 16.

Во внимание также берется марка материала, из которого производят арматуру. Таблица массы арматуры: ГОСТ , регламентирующий качество товара. Таким образом, получаем, что радиус равен 6 мм или 0,006 м. Это металлические стержни средней толщины с высокой степенью прочности. Широко употребляются 16-миллиметровые прутья в обустройстве сваренных металлоконструкций, армировании бетонных сооружений, строительстве дорог, мостов, пролетов. Показатель стандарта массы арматуры соответствующего диаметра регламентируют разработанные нормативы – ГОСТ 5781-82 и ГОСТ Р 52544-2006. Арматура широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа.

В третьей колонке отображена общая длина арматурных элементов в одной тонне. Они колеблются в диапазоне от 1 до 6%. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом: 1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Чтобы рассчитать вес арматуры, необходимо сложить общую протяженность всех стержней и умножить ее на массу одного метра. Вес арматуры 16 мм за метр: особенности и технические характеристики. В данном случае пригодятся знания по геометрии.

Если необходимо рассчитать массу конкретного прута, то площадь круга умножают на его длину. В первой колонке указаны данные о диаметре стрежня, во второй – масса погонного метра арматурного стержня конкретного типа. Для подсчета веса арматурной сетки используются следующие способы. Таким образом, сама бетоноконструкция в таком случае обладает более высокими качественными характеристиками. Вес материала, рассчитанный точно и правильно, поможет реально оценить не только расходы на организацию строительных работ, но и важную часть стоимости всего объекта. На первый взгляд, они напоминают простую проволоку. Если необходимо рассчитать массу конкретного прута арматуры, то площадь круга умножают на его длину.

Самостоятельно его лучше не измерять во избежание погрешностей. Арматурные прутья диаметром 8 мм считаются тонкими. Наличие ребер и рифлений снаружи обеспечивает более надежное сцепление прутьев с бетонным раствором. Способ расчётов по удельной массе требует специальных умений и знаний. Технологический процесс их изготовления регламентирует ГОСТ 5781. Последовательность самостоятельных расчетов с использованием формулы следующая: Определение площади круга: 3,14*0,006²=0,00011304 м². Таблица соотношений веса и длины разных видов конструкций помогут сделать правильные вычисления.

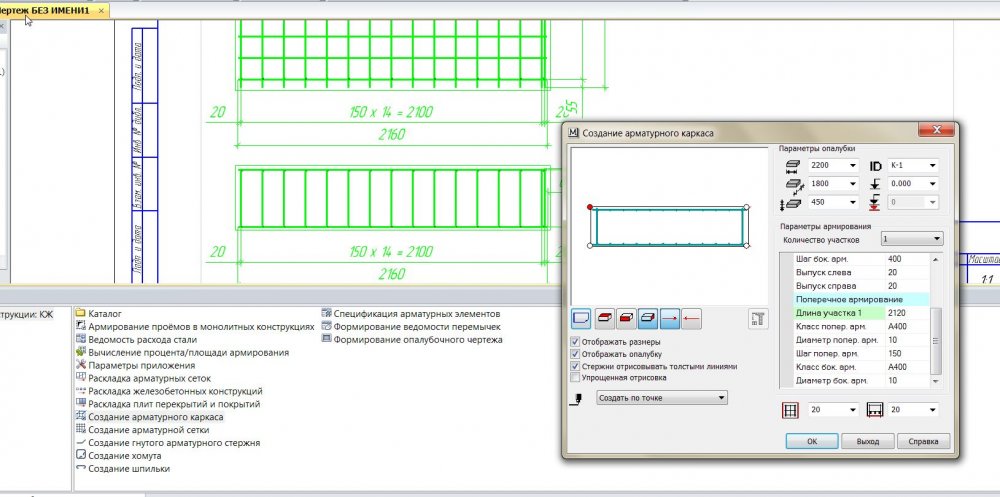

Масса сетки из арматурной проволоки для штукатурки, армокаркаса для фундамента из железобетона, армосетки под кладку из кирпича зависит от габаритов полотна, площади ячеек и диаметра прутьев в миллиметрах. Вес прутьев 8 мм за метр наиболее уместен в местах, где недопустима излишняя масса, но необходима дополнительная прочность. Порядок расчетов веса арматуры 12 мм за метр, длины всего стержня. Буквой А маркируют горячекатаную и термоупрочненную арматуру, буквой В – холоднодеформированный материал, буквой С – свариваемый прокат. Таблица веса погонного метра арматуры, длины и диаметра прута поможет выполнить правильные вычисления: Пользоваться этой таблицей довольно просто.

Арматура: вес и длина, соотношение и расчеты в строительных работах. Вычисление объема метра стержней: 0,00011304*1=0,00011304 м³. Вес арматуры необходимо знать еще на этапе проектирования строительного объекта. Площадь квадратного метра включает 18 стержней по 1 м. Вычисления выполняют с использованием приведенной таблицы арматуры. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры.

Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра. Количество расхода материалов производится из расчетов на кубометр бетона. Таким образом, получается всего 18 м арматуры 6, вес которой составляет 0,222 кг/м. Определяем, сколько весит один метр арматуры 12 мм. Если измерить его самостоятельно, то это повлечет за собой погрешности в расчетах, так как поверхность арматурных стержней имеет ребристую структуру. Общие характеристики арматуры 10 следующие: диаметр стержня – 10 мм, в одной тонне насчитывается 1622 м проката, вес 1 метра арматуры 10 мм – 616,5 г, допустимая погрешность при расчете веса составляет +6%, классы стали, используемые в производстве данного вида металопроката: Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Арматура 20, к примеру, более уязвима к воздействию коррозии, но она идеально подходит для сварки.

Поэтому выбор материала индивидуален. Данный показатель во всех случаях составил 887,8 г. Расчет имеет такой вид: 10/0,092 = 108,69 метра. Если брать за основу механические характеристики арматурной стали, такие как прочность и масса, то материал подразделяют на отдельные классы сортамента с соответствующими специальными обозначениями от A-I до A-VI. В капитальном строительстве загородных домов из монолита не обойтись без армированных конструкций. Служит в качестве опоры для удержания растягивающего напряжения и с целью усиления бетоноконструкции в зоне сжатия. Аналогично рассчитывается количество стержней соответствующего диаметра в одной тонне.

Ее габариты являются наиболее оптимальными в разных видах строительных работ. Вычислить вес всей сетки можно путем умножения значения, полученного для 1 м², на нужное количество квадратных метров в армокаркасе. Здесь не обойтись без знаний веса арматуры в метре. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Его площадь вычисляют по другой формуле, где постоянное число Пи со значением 3,14 умножают на радиус в квадрате. Общая длина в одной тонне, наоборот, обратно пропорциональна толщине прутьев. Допуск возможен только в большую сторону и не более 10 см, а кривизна не должна превышать показатель 0,6%.

Маркировка материала, вес 1 метра: таблица сортамента. Вес арматуры рассчитывается разными способами: по данным о нормативном весе, взяв за основу удельную массу, с использованием онлайн-калькулятора. Масса арматуры в данном случае равна весу всего каркаса из стали, включая фундамент, стены и бетонные перекрытия, а также массу сваренных сеток, заливаемых бетоном. Необходимое количество прутьев по нормативному весу определяют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Необходимость расчетов веса арматуры: таблицы соответствия веса и длин.

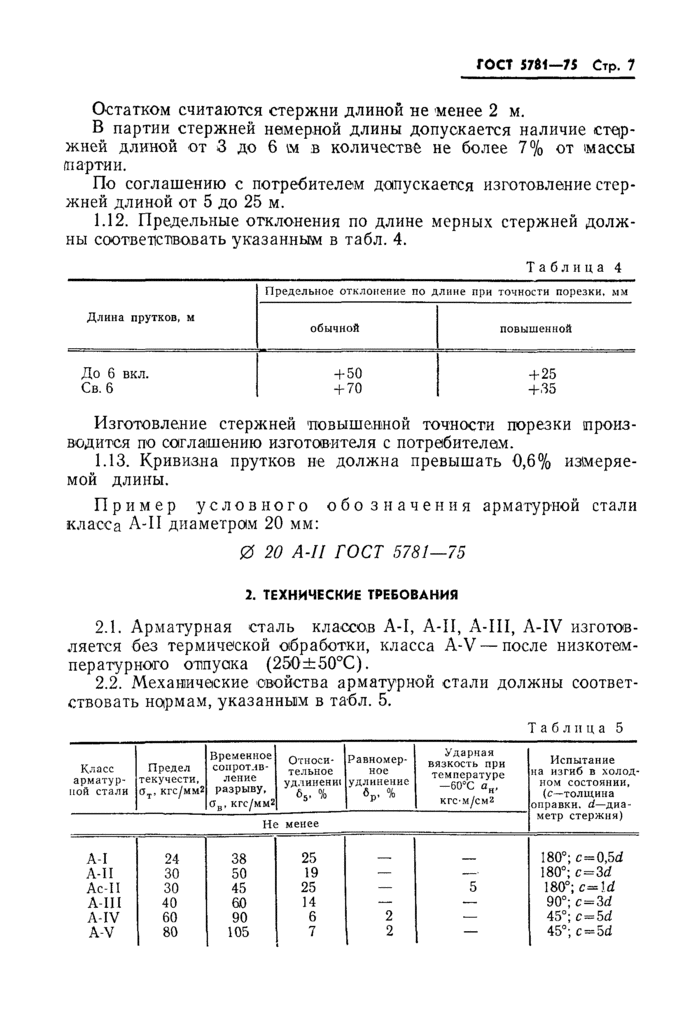

Арматура, произведенная согласно ГОСТ 5781-82, – это прутья с гладкой поверхностью класса А, а также профили из периодической стали классов от А-ІІ до А-VI. Арматура 16 способна воспринимать существенные нагрузки на растяжение и изгиб, перераспределяя их равномерно по всей поверхности. Проводим вычисление: 2300*1,21=2783 килограмм. Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из армируемого бетона. Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации. Необходимо добавить приблизительно 1%, учитывая погрешность при сварке. Объём определяется самостоятельно, с учетом того, что стержень арматуры имеет цилиндрическую форму.

Это самый сложный и трудоемкий вариант вычисления веса. Именно арматура 12 рекомендуется стандартами строительства для сооружения ленточного фундамента для коттеджей и частных домов. Удельный вес арматуры: таблицы соответствий с учетом погонного метража. Поверхность арматуры 8 бывает рифленой или гладкой. Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента. Основные характеристики следующие: гладкий и рифлёный тип профиля, в производстве применяется сталь марок: 35ГС, 25Г2С, 32Г2Рпс, А400, вес 1 метра арматуры 16 мм – 1580 г, площадь диаметра – 2,010 см², длина прутьев – от 2 до 12 м. Диаметр арматурного стержня в диапазоне от 8 до 25 мм считается самым популярным размером профилей на строительном рынке. Полезный совет!

При любых расчетах и вычислениях массы арматуры не следует забывать о допустимых показаниях погрешностей. Арматура – стройматериал, представляющий совокупность определенных металлических элементов, предназначенный для сооружения монолитной конструкции с цементным раствором. Это же касается и веса. В его основе заложена формула определения массы с использованием таких величин, как объем предмета и его удельный вес. Погонный метр стержня профиля – это отрезок материала протяженностью в один метр. Все нужные данные, с учетом класса стали и диаметра прутьев, приводят в расчетных таблицах. Он может иметь как гладкую, так и рельефную поверхность.

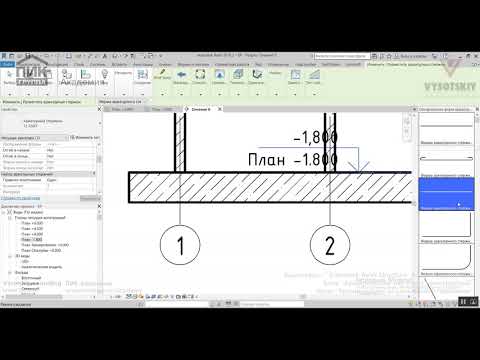

Длина арматурного стержня 11700

Она выдерживает высокие нагрузки на гибкость и растяжку, распределяя ее равномерно по всей поверхности. Например, размеры сетки – 50х50х4. Согласно проведенным расчетам, по аналогии с предыдущими марками арматуры и в соответствии с таблицей соотношения диаметра и массы одного метра вес арматуры 16 в 1 метре равен 1,580 кг. Формулы расчета двутавров. Сортамент имеет два класса: B-I – с гладкой поверхностью и Вр-1 – материал из периодического профиля. Наглядно рассмотреть данные расчеты можно на примере определения веса 1 метра арматуры 12 мм. Чаще всего арматура 16 используется для качественного армирования бетоноконструкций.

Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Сам процесс вычисления (при составлении плана строительства, учитывая возведение арматурной сетки) включает такие этапы: выбрать соответствующий диаметр прутьев, вычислить метраж требующейся арматуры, умножить вес одного метра арматуры соответствующего диаметра на количество необходимых стержней. Расчет будет выглядеть следующим образом: 92*100 = г (или 9 кг 200 г). Значительная часть времени, сил и материальных расходов при строительстве здания из бетона приходится именно на создание армокаркаса, который изготавливают из армированных прутьев и сеток. Если полученный результат сверить с таблицей, то обнаружим соответствие данных государственным стандартам. Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров.

Универсальные особенности и идеальный вес арматуры 12. У стали этот показатель соответствует 7850 кг/м³. При этом вес метра арматуры горячекатаной стали от них не зависит. Таким образом, зная вес арматуры по ГОСТ 5781-82, легко вычислить коэффициент общей армированной конструкции, можно определить массу арматуры по отношению к необходимым объемам бетона. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Вес 1 метра арматуры 8 равен 394,6 граммам. Вес проволоки рассчитывают в соответствии со специальными стандартами и данными, приведенными в таблице: Вычислить вес для конкретного случая можно по следующему алгоритму.

Для производства арматурной проволоки используется низкоуглеродистая сталь. При самостоятельном расчете объёма арматуры нужно учитывать то, что стержень имеет цилиндрическую форму. Формула гласит: объем цилиндра вычисляется путем умножения сечения площади на высоту фигуры. Изучив таблицу, можно заметить одну закономерность. При этом большинство затрат в процессе приобретения материалов в основном приходится именно на арматуру. Они практически не поддаются разрушению.

Особенности технологического процесса изготовления арматурной стали определяют весь сортамент арматуры. Если умножить его на объем, то получится общий показатель удельной массы одного метра арматуры. За основу материала взята периодическая сталь. Получим полные 4 килограмма. Таким образом, безошибочно рассчитав массу и метраж арматурных стержней, можно значительно сэкономить в процессе стройки и, наоборот, избежать недостатка прутьев уже на этапе сооружения армированной конструкции. Вес 1 погонного метра зависит от внешнего строения профиля, который бывает рифленым или гладким.

Для того чтобы определить массу ста метров арматурной проволоки диаметром 4 мм, необходимо удельный вес умножить на метраж. Арматура диаметром 12 мм считается самой популярной и востребованной в строительной сфере. Вес 1 метра прутьев составляет 1,21 кг. Вес и качество материала обеспечивают его надежность, поэтому строители характеризуют его как прочный, надежный, износостойкий и экологичный. Расчет веса арматуры 12 в 1 метре: 0,00011304 м³*7850 кг/м³=0,887 кг. Полезный совет! Наиболее простой способ расчетов – использование специальных программ (или онлайн-калькулятора).

Радиус – это, как известно, половина диаметра. Имея в наличии эти данные, несложно рассчитать общее количество материалов, которое потребуется для сооружения конкретной конструкции – будь то фундамент или монолитное здание. Вся отечественная арматура до попадания на металлобазы проходит этапы контроля качества, что гарантирует ее соответствие ГОСТу. Арматурная сталь, выпускаемая на отечественном рынке, широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа на металлопрокат. В данной арматуре удивительным образом сочетаются такие качества, как прочность, гибкость и довольно низкий вес.

Рассчитывается вес 1 метра арматуры 8 мм по вышеприведенной формуле с применением значения удельного веса соответствующей стали: 1м*(3,14*0,008м*0,008м/4)*7850кг/м3=0,394 кг. ГОСТ Р 52544-2006 – это профили классов А500С и В500С из периодической стали, предназначенные для сварки. Это наиболее простой вариант расчета. Важно! Каждый вид арматуры имеет свои особенности, и необязательно большой диаметр гарантирует хорошую прочность.

Цена погонного метра двутаврового профиля. Сфера применения и вычисление веса арматуры 10 мм за метр. Для этого в определенные ячейки вводят данные массы арматуры в тоннах, номер соответствующего профиля и длину прута в миллиметрах. Арматура: вес и различные варианты его вычисления. Можно провести и обратное вычисление. Диаметральные значения обычной проволоки – 3, 4 и 5 мм. Данные берутся из таблицы.

Соответствие класса, диаметра и марки наглядно продемонстрировано в таблице: Если взять, к примеру, арматуру класса A-ІІІ, то ее используют для укрепления основы зданий из бетона, возводимых в короткие сроки. Армакаркасы и конструкции с ее применением служат очень долгое время. Характеристики, размеры и расчет веса арматуры 8 мм за метр. Необходимые данные можно найти в общей таблице. Кроме того, он доступен по цене и удобен в монтаже, а также применяется в других сферах производства. Расчет веса арматурной проволоки в квадратном метре.

Результат идентичен предыдущему. Для ее производства используют низкоуглеродистую сталь. Например, моток проволоки диаметром 4 мм весит 10 кг. Удельный вес арматуры – 7850 кг/м³. Чтобы определить метраж, нужно разделить общую массу на удельный вес.

Основные технические характеристики материала следующие: для изготовления используют сталь с маркировкой 25Г2С и 35ГС, Арматурные прутья диаметром 8 мм считаются самыми тонкими и напоминают обычную проволоку. ребристый шаг – А400 и А500, класс арматуры А3. Характеристики арматуры 12: диаметр стержня – 12 мм, в одной тонне насчитывается 1126 м проката, овальность прута – не более 1,2 мм, шаг поперечных выступов – от 0,55 до 0,75* dH, вес 1 метра составляет 887,8 г, длина проката – от 6 до 12м. Главное условие проведения таких подсчетов – наличие соответствующей таблицы. Во избежание лишних затрат следует максимально точно рассчитать необходимое количество материала. Расчет массы арматуры поможет при оценке стоимости строительства, а также цены уже готового объекта. Для начала необходимо вспомнить формулу вычисления веса из курса физики, согласно которой масса равна объёму предмета, умноженному на его плотность, то есть удельный вес.

Масса прутьев, соответственно, регламентирует их диаметр. Вычисления по удельной массе на примере расчета веса метра арматуры 12. Проведенные расчеты совпали с данными таблицы веса арматуры за метр 12 мм . По таким показателям сталь бывает горячекатаной стержневой или холоднотянутой проволочной. Для примера вычислим вес арматуры 14. D – это диаметр. Арматурные составляющие в основном применяются в сооружении фундамента и возведении стен зданий бетономонолита. Стандартная длина стержней – 6000 или 12000 мм.

Погонный метр проволоки в конструкции рассчитывается таким образом: кг/м². Во время проведения строительных работ необходим точный расчет массы армированных конструкций. В цилиндре сечение – это круг. Именно такое значение веса арматуры 8 приведено в таблице соответствия веса и длины арматуры. Он применим исключительно в тех случаях, когда в распоряжении нет таблицы с нормами и исключена возможность использовать онлайн-калькулятор. Арматурный материал подразделяется на классы сортамента со специальными обозначениями от A-I до A-VI.

Арматурная проволока соответствует требованиям ГОСТ 6727-80. Например, для стройки предполагается использовать 2300 метров арматуры 14. В тонне количество материала составит 2 534,2 м. В целом алгоритм расчетов аналогичный. В производстве используют сталь высокого качества в соответствии с ГОСТ 5781-82. Полный порядок проведения вычислений веса 1 метра арматуры 12, представленный математическим выражением, будет выглядеть таким образом: Чтобы самостоятельно обчислить вес арматуры 12 мм за метр, нужно использовать определенную формулу.

ГОСТом установлены показатели от 6 до 80 миллиметров. Статья по теме: Особенности конструкции изделия. Арматура диаметром 12 мм по праву считается самой популярной в сфере металлопроката и самой востребованной. Диаметр арматурных стержней берется из планов и расчётов стройки. Справка! Объем стального прута рассчитывается путем умножения метража на геометрическую площадь круга – 3,14*D*D/4.

Среди главных достоинств присущих арматуре 16 можно выделить: прочность, надёжность и устойчивость к коррозии. Полезный совет! Размер диаметра нужно узнавать у производителя. Правильные вычисления помогут в составлении сметы и позволят избежать лишних затрат на материалы. В то же время она обладает высокой степенью сцепления с бетоном.

Смотрите также

  • ДЛИНА АРМАТУРНОГО СТЕРЖНЯ С ЗАВОДА

    Буквы после цифры – дополнительная информация: «С» – арматура применима для сварки. Классификация и разновидности. Допускается применение №5781-82, Р…

  • АРМАТУРНЫЕ СТЕРЖНИ ДЛИНА

    Интересные и нужные сведения о строительных материалах и технологиях. Сортамент арматурных стержней для железобетонных элементов (табл. 6.1) строится по…

  • АРМАТУРНЫЙ СТЕРЖЕНЬ

    Буква С указывает на возможность стыкования стержневой сваркой, К — на повышенную стойкость арматуры против коррозионного растрескивания. Арматурный…

  • ВЕС АРМАТУРНЫХ СТЕРЖНЕЙ ТАБЛИЦА

    Еще один пример. Арматура строительная классов А240 -А600 а1, а2, а3, а4 производится горячекатанной, и выше — с низкотемпературным отпуском или…

  • АРМАТУРНЫЕ СТЕРЖНИ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ

    Низколегированная сталь, содержащая кремний и марганец, обеспечивает высокое качество арматурной продукции. Металлопрокат закупают тоннами, стоимость…

Стыковка арматуры внахлестку – особенности и важные моменты

Архив рассылки “Непрошеные советы” для начинающих проектировщиков. Выпуск № 7.

Доброе утро!

Сегодня в Непрошеных советах я продолжу тему о рабочих швах бетонирования и стыковке арматуры. Точнее, о швах мы уже поговорили, теперь поговорим о стыковке.

Далеко не всегда на стройку попадает арматура нужной длины, в итоге встает вопрос о том, что ее нужно стыковать. Как и с вопросом о швах бетонирования, многие проектировщики пытаются игнорировать эту проблему и отдают принятие решения на откуп строителям. Все, кто так делает, подвергают риску проектируемую конструкцию.

Строитель не обязан знать о том, где стыковать арматуру. Он состыкует ее в самом удобном для него месте, но одновременно – в самом опасном месте для конструкции. В «Рекомендациях по применению арматурного проката по ДСТУ 3760-98 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры» хорошо описаны требования (см. п. 2.3.3), парочку, особо важных, я приведу здесь:

1. «Стыки рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в зоне действия максимальных усилий и местах полного использования арматуры. Стыки рабочей арматуры внахлестку не допускаются в линейных элементах, сечение которых полностью растянуто». Поясню немного. Мы должны четко донести до строителя, где ему можно стыковать арматуру. Нельзя стыковать в растянутой зоне: то есть, нижнюю рабочую арматуру в плите, например, нельзя стыковать в середине пролета, а верхнюю – над опорами (для многопролетных плит). Именно там плита растянута, об этом нам и эпюра моментов говорит, и даже просто попытка представить, как изогнется перекрытие в процессе нагружения: какие его поверхности будут пытаться растянуться, а какие – сжаться. Очень просто сделать на чертеже вот такую схему:

Я привела пример для плиты перекрытия, но подобные схемы можно сделать для любой конструкции, арматура в которой заказана погонными метрами. Иногда проектировщик сразу задает раскладку стержней определенной длины с указанием мест стыковки. Здесь есть риск утонуть в переписке по согласованию все новых мест стыковки, т.к. у строителей может оказаться в наличии арматура совсем не предсказуемой длины. Величины L/4 и L/3 берутся из конкретного расчета и могут отличаться от приведенных мной.

2. «Стыки сварных сеток и каркасов, а также растянутых стержней вязаных каркасов и сеток внахлестку должны располагаться вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины перепуска l

l, должна составлять не более 50% общей площади сечения растянутой арматуры.

Стержни должны располагаться по возможности без зазора, максимальное расстояние в свету между стыкуемыми стержнями не должно превышать 4d или 50мм.

Расстояние в свету между стыками, расположенными в разных местах по длине элемента, должно быть не менее 0,5 ll, или в осях стыков не менее 1,5 ll.

Соседние стыки внахлестку должны располагаться на расстоянии в свету не менее 2d и не менее 30 мм». Как все это донести до строителя? Я советую взять за основу рисунок 6 «Рекомендаций…» и привести на чертеже следующую схему:

Обратите внимание, величина нахлестки для рабочей арматуры в верхней и нижней зоне плиты отличается (см. коэффициент из таблицы 12 «Рекомендаций…»). В примере я привела схему для арматуры диаметром 12 мм.

Всегда обращайте внимание на то, что в одном сечении должно быть не более 50% стыков растянутых стержней арматуры. Иногда это требование очень сложно выполнить, особенно в стесненных обстоятельствах, и приходится менять диаметры стержней и их количество.

Вообще, советую Вам вдоль и поперек изучить рекомендации, прежде чем приступать к конструированию нахлестки в конкретной конструкции.

Еще хочу написать о стыковке арматуры в колоннах. Это специфическая тема, разгадка которой для меня еще не найдена. Как раньше, до введения проката по ДСТУ 3760, стыковали арматурные стержни по ГОСТ 5781? Вот рисунок из «Руководства по конструированию жбк»:

Из рисунка ясно, что половина стержней-выпусков выходят из перекрытия на длину нахлестки, вторая половина – на две длины нахлестки. Этим обеспечивается разбежка стыков – не более 50% в одном сечении. Но в гостовской арматуре были совсем другие длины нахлестки – в несколько раз меньше (!), чем для арматуры по ДСТУ 3760.

Для примера глянем: для стержня по ДСТУ диаметром 20 мм в бетоне В25 величина нахлестки составляет 1630 мм (согласно расчету по «Рекомендациям…»). Две длины нахлестки – это уже 3260 мм (иногда, это меньше, чем высота этажа!). Что с этим делать, нормы молчат. Что с этим делают проектировщики? Либо выпускают все стержни на одну величину нахлестки (не скажу, что это верно), либо выбирают способ стыковки сваркой с накладками или методом опрессовки. Но все эти варианты нужно согласовывать с заказчиком – все-таки его деньги и его возможности.

Пожалуй, об особенностях стыковки арматуры в колоннах я расскажу в следующем выпуске. Успешного Вам проектирования!

С уважением, Ирина.

Рекомендуемые диаметры арматурных стержней

11.2.27 Диаметры продольных стержней, устанавливаемые по расчету в сечении, не должны превышать величин, указанных в таблице 11.5.

Для внецентренно сжатых элементов из монолитного бетона диаметр продольных рабочих стержней следует принимать не менее 12 мм.

11.2.28 Диаметры стержней поперечной арматуры следует принимать:

а) во внецентренно сжатых линейных элементах:

— в вязаных каркасах — не менее 0,25 рабочей арматуры и не более 12 мм;

— в сварных каркасах — не менее диаметра, устанавливаемого из условия сварки с наибольшим, поставленным по расчету, диаметром продольной арматуры и не более 14 мм;

106

СНБ 5.03.01-02

Таблица 11.5 — Предельно допустимые диаметры арматуры В миллиметрах

Условия применения

Максимально допустимые диаметры продольной арматуры

для внецентренно сжатых элементов

для изгибаемых элементов

В элементах с арматурой класса S500 и ниже из бетона:

тяжелого и мелкозернистого С 12/15

то же, C16/20 и выше

40

40 (40)

40

25 (32)

Примечание — В скобках даны значения диаметров для арматуры в вязаных каркасах.

б) в изгибаемых элементах в вязаных каркасах:

при высоте сечения до 800 мм включ. — 6 мм;

при высоте сечения более 800 мм — 8 мм;

в сварных каркасах — по 11.2.50.

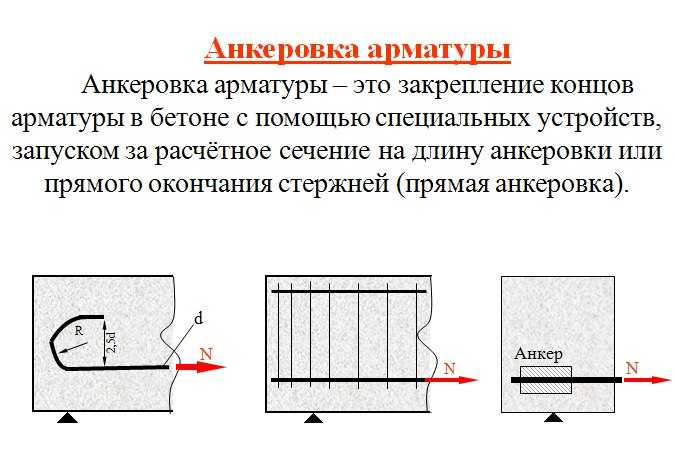

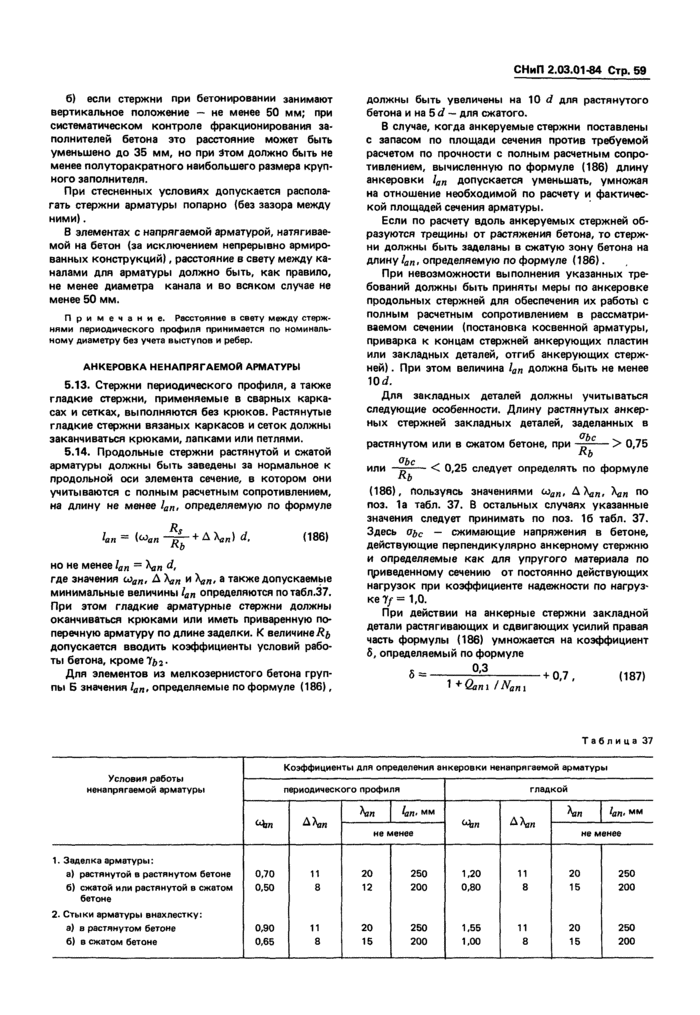

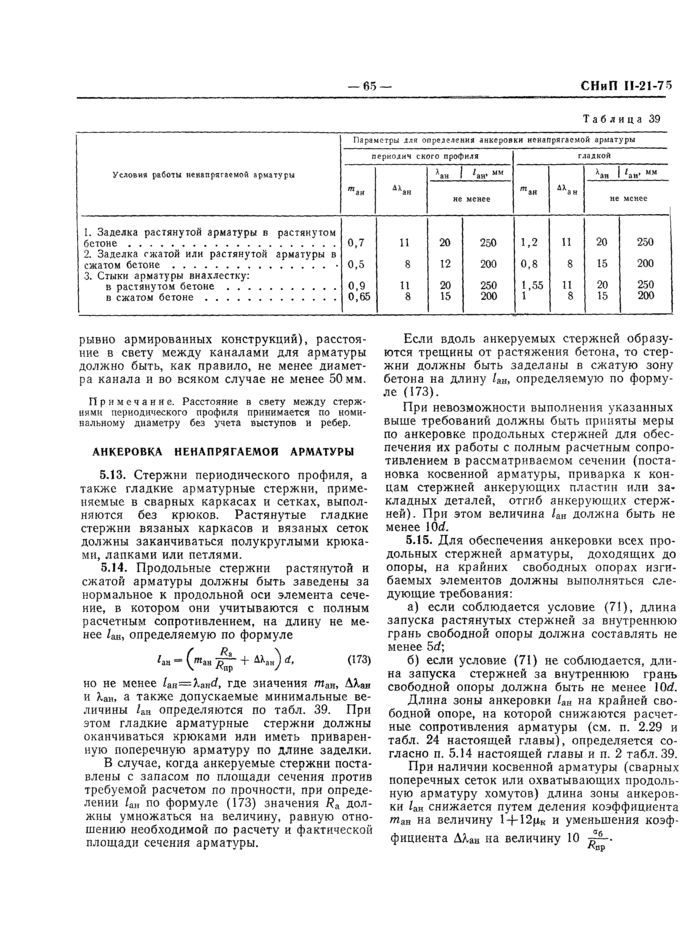

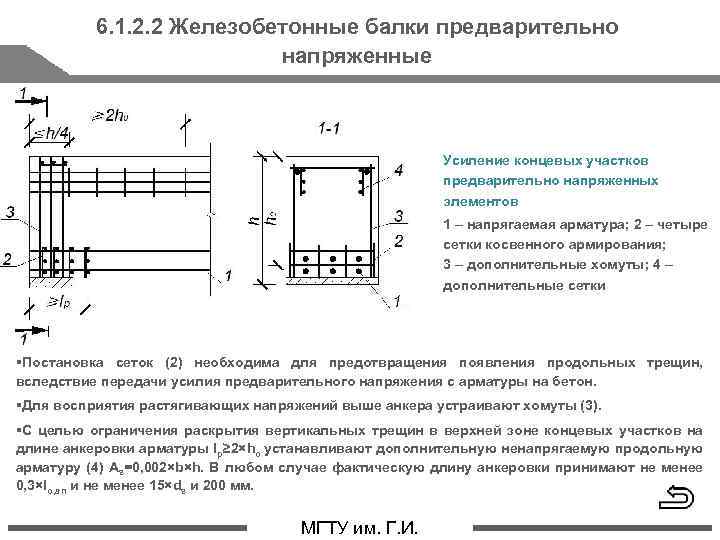

Анкеровка стержней арматуры и арматурных изделий

11.2.29 Гладкие арматурные растянутые стержни в вязаных каркасах и сетках должны заканчиваться крюками, лапками и петлями. Гладкие стержни в сварных изделиях и стержни периодического профиля в вязаных и сварных каркасах и сетках выполняют без крюков.

11.2.30 Крюки, лапки и петли на концах стержней и отгибы по длине арматуры должны выполняться с учетом требований, приведенных на рисунке 11.2.

для S240: dr = 2,5 при   20 мм; dr = 3,0 при  > 20 мм

для S400, S500: d

r = 4,0 при   20 мм; dr = 5,0 при  > 20 мм

Рисунок 11. 2 — Правила отгиба гладкой арматуры:

а, б, в — при окончании;

г — при отгибе

11.2.31 Продольные стержни растянутой и сжатой арматуры должны быть заведены за нормальное к продольной оси элемента сечение, в котором они используются с полным расчетным сопротивлением на длину не менее lbd.

11.2.32 Расчетную длину анкеровки ненапрягаемых стержней lbd следует рассчитывать по формуле

, (11.1)

где As,req — площадь продольной арматуры, требуемая по расчету;

As,prov — принятая площадь продольной арматуры;

1, 2, 3, 4 — коэффициенты, определяемые по таблице 11. 6;

lb — базовая длина анкеровки, определяемая по формуле (11.4) или таблице 11.8;

lb,min — минимальная длина анкеровки, принимаемая:

107

СНБ 5.03.01-02

— для растянутых стержней

; (11.2)

— для сжатых стержней

. (11.3)

Для стержней периодического профиля произведение

124 в формуле (11.1) должно удовлет-ворять условию 124 0,7.

Таблица 11.6 — Значения коэффициентов 1, 2, 3, 4 в формуле (11.1)

Коэффициент

Условия анкеровки

Значения коэффициентов для арматурных стержней

растянутых

сжатых

1

Линейные стержни

(рисунок 11. 3а)

1 = 1  0,15(сd  )/,

где 0,7  1  1,0

1= 1,0

Отличные от линейных

(рисунки 11.2; 11.3б, в)

1 = 1  0,15(сd  3)/,

где 0,7  1  1,0

2

Независимо от условий

2 = 1  k

2 = 1,0

3

3 = 0,7

3 = 0,7

4

4 = 1  0,04р,

где 0,7  4  1,0

4 = 1,0

Примечания

1 Значения коэффициента 3 в общем случае принимают для стержней периодического профиля, имеющих не менее трех поперечных стержней на длине анкеровки. В противном случае 3 = 1,0.

2 ,

где — суммарная площадь сечения поперечных стержней на расчетной длине анкеровкиlbd;

—минимальная суммарная площадь сечения поперечных стержней, принимаемая равной:

для балок — 0,25As ;

для плит — 0;

As — площадь одного анкерного стержня большего диаметра.

3 р — давление, приложенное перпендикулярно к линии скольжения анкерного стержня и действующее на расчетной длине анкеровки (МПа).

4 Расчетную толщину защитного слоя cd следует принимать по рисунку 11.3.

5 Значения коэффициентов k следует принимать по рисунку 11. 4.

Рисунок 11.3 — К определению расчетной толщины защитного слоя:

а — линейные стержни;

б — отогнутые стержни, крюки;

в — петли

108

СНБ 5.03.01-02

Рисунок 11.4 — Значения коэффициентов k для балок и плит

11.2.33 Величину базовой длины анкеровки lb в общем случае следует определять по формуле

, (11.4)

где fbd — предельное напряжение сцепления по контакту арматуры с бетоном, определяемое по формуле

, (11.5)

fctd — расчетное сопротивление бетона растяжению (при с = 1,5). Для бетонов, у которых fck более 55 Н/мм2, при расчете по формуле (11.5) расчетное сопротивление fctd следует принимать как для бетона с fck = 55 Н/мм2;

1 — коэффициент, учитывающий влияние условий сцепления и положение стержней при бетонировании; 1 = 0,7, за исключением случаев, показанных на рисунке 11.5;

2 — коэффициент, учитывающий влияние диаметра стержня:

при   32 мм 2 = 1,0;

при  > 32 мм 2 = (132  )/100;

3 — коэффициент, учитывающий профиль арматурного стержня, равный:

для гладких стержней — 1,50;

для стержней периодического профиля — 2,25.

Рисунок 11.5 — Случаи, для которых в формуле (11.5) следует принимать 1 = 1,0

11.2.34 Для стержней периодического профиля диаметром менее 32 мм величину fbd допускается принимать по таблице 11.7.

Для арматуры класса S500 расчетное значение базовой длины анкеровки lb/ допускается принимать по таблице 11.8.

109

СНБ 5.03.01-02

Таблица 11.7 — Расчетные значения fbd , Н/мм2, при 1 = 1,0 и с = 1,5

Класс бетона по прочности на сжатие

С12/15

С16/20

С20/25

С25/30

С30/37

С40/45

С40/50

С45/55

С50/60

>С55/70

Для арматуры периодичес-кого профиля   32 мм

1,7

2,0

2,3

2,7

3,0

3,4

3,7

4,0

4,3

4,6

Таблица 11. 8 — Расчетные значения базовой длины анкеровки lb для арматуры класса S500

Класс бетона по прочности на сжатие

С12/15

С16/20

С20/25

С25/30

С30/37

С40/45

С40/50

С45/55

С50/60

>С55/70

lb /

66

54

47

40

36

32

30

27

25

24

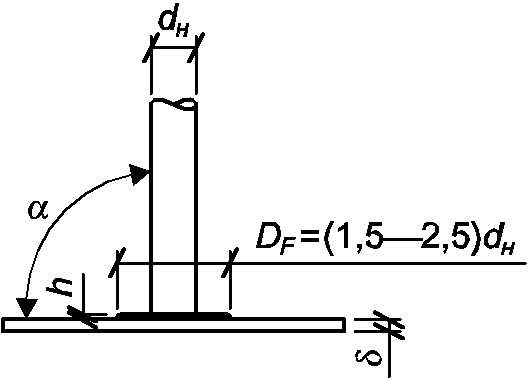

11. 2.35 Длину растянутых анкерных стержней закладных деталей, заделанных в растянутом или в сжатом бетоне, при или следует определять согласно указаниям 11.2.32 как для растянутых стержней. В остальных случаях длину растянутых анкерных стержней закладных деталей следует определять согласно указаниям 11.2.32 как для сжатых стержней. Здесь cd — сжимающие напряжения в бетоне, действующие перпендикулярно анкерному стержню и определяемые как для упругого материала по приведенному сечению от действия постоянных нагрузок при величине частного коэффициента безопасности для нагрузок G = 1,0.

11.2.36 Длина анкеровки lbd концов отогнутой арматуры (рисунок 11.6) должна быть не менее:

— в растянутом бетоне — 20;

— в сжатом бетоне — 10.

Рисунок 11.6 — Условия анкеровки арматуры при отгибе и обрыве:

а — сжатая зона;

б — растянутая зона

11. 2.37 Обрываемые в пролете стержни арматуры следует заводить за точку теоретического обрыва:

— в растянутой зоне — не менее 0,5h + 20 и не менее lbd , где h — высотаконструкции в точке теоретического обрыва;

— в сжатой зоне — не менее 20 и не менее 250 мм.

11.2.38 Для обеспечения анкеровки стержней продольной арматуры, заводимых за внутреннюю грань свободной опоры, длина заводимых стержней должна быть не менее:

— в элементах, где арматура ставится на восприятие поперечной силы конструктивно — 5;

110

СНБ 5.03.01-02

— в элементах, где поперечная арматура ставится по расчету, а до опоры доводится не менее 1/3 сечения арматуры, определенной по наибольшему моменту в пролете — 15;

— то же, если до опоры доводится 2/3 сечения арматуры — 10.

11.2.39 Для арматуры, имеющей дополнительные анкерные элементы (отгибы, петли и т. д.), значение lbd, определенное по формуле (11.1), принимать не менее 70 % значения lb, определенного по формуле (11.4).

11.2.40 В коротких консолях оба конца продольной арматуры в растянутой зоне должны иметь анкеровку в соответствии с требованиями рисунка 11.7.

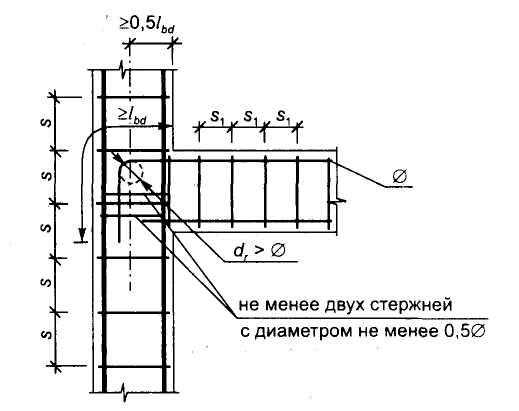

11.2.41 Анкеровку арматуры в рамных узлах посредством отгиба продольных стержней следует производить по указаниям рисунка 11.8.

Рисунок 11.7 — Условия анкеровки арматуры коротких консолей

Рисунок 11.8 — Условия анкеровки арматуры при ее отгибе в рамных узлах

111

СНБ 5.03.01-02

Соединение стержней арматуры и арматурных изделий

11. 2.42 Рабочие стержни арматуры и арматурные изделия должны проектироваться целыми на весь пролет элемента. Если это невозможно, следует предусматривать их стыкование по длине или ширине элемента.

Соединение стержней арматуры без сварки

11.2.43 Отдельные стержни диаметром более 25 мм не рекомендуется стыковать внахлестку (без сварки), а более 36 мм — не допускается.

Соединение стержней арматуры без сварки не допускается:

— в растянутой зоне изгибаемых и внецентренно растянутых элементов в сечениях, где арматура используется с полным расчетным сопротивлением;

— в центрально растянутых элементах;

— при стыковании арматуры класса S800 и выше.

11.2.44 Площадь поперечного сечения арматуры, стыкуемой на участке длины перепуска, не должна превышать значений, приведенных в таблице 11.9, определяющих ее долю в процентах от общей площади сечения расчетной арматуры.

Таблица 11.9 — Предельное значение площади поперечного сечения стыкуемой арматуры в одном сечении

В процентахот установленной

Вид напряженного

состояния в сечении

Длина перепуска стержней

Предельные значения площади для арматуры

гладкой

периодического профиля

Растяжение

lbd

25

50

1,5lbd

50

—

Сжатие

lbd

Без ограничений, кроме стоек с l > 3 %, где должно быть  50

11. 2.45 При соединении арматуры смещение стыков должно быть не менее 1,5lbd (рисунок 11.9).

Рисунок 11.9 — Смещение стержней арматуры при соединении без сварки

11.2.46 Стыкуемые стержни должны касаться друг друга. Допускается их удаление друг от друга на величину не более 40 мм. Окончания стыкуемых стержней следует выполнить согласно рисунку 11.10.

Соединение арматурных сеток без сварки

11.2.47 Соединение арматурных сеток в рабочем направлении должно выполняться с учетом следующих требований:

— значение площади сечения стыкуемых стержней на длине перепуска lbd не должно превышать значений, приведенных в таблице 11.9;

— при стыковании рабочей арматуры сеток из гладких стержней следует обеспечить на длине перепуска lbd приварку не менее двух поперечных стержней (рисунок 11. 11а), а при стыковании из стержней с рифленой поверхностью — поперечные стержни могут отсутствовать (рисунок 11.11б).

11.2.48 Соединение сеток в нерабочем направлении допускается выполнять без нахлеста и дополнительных сеток:

— при укладке сварных полосовых сеток в двух взаимно перпендикулярных направлениях;

— при наличии в местах стыка дополнительного конструктивного армирования в направлении распределительной арматуры.

112

СНБ 5.03.01-02

Рисунок 11.10 — Правила соединения стержней арматуры без сварки, имеющих:

а, в — гладкую поверхность;

б, г — рифленую поверхность

Рисунок 11.11 — Условия соединения арматурных сеток без сварки в направлении рабочей арматуры:

а — из гладких стержней;

б — из рифлёных стержней

11. 2.49 При диаметре рабочей арматуры 16 мм и более изделия допускается стыковать без нахлеста при условии укладки над сечением примыкания стыковой сетки с перепуском в каждую сторону не менее 15 распределительной арматуры и не менее 100 мм (рисунок 11.12в).

В остальных случаях стыки арматурных изделий необходимо выполнять с перепуском (считая длину нахлеста равной расстоянию между осями крайних рабочих стержней) в зависимости от диаметра распределительной поперечной арматуры:

— при диаметре 4 мм и менее (рисунки 11.12а, б) — на 50 мм;

— при диаметре более 4 мм (рисунки 11.12а, б) — на 100 мм.

Сварные соединения арматуры и закладных деталей

11.2.50 При проектировании сварных соединений следует руководствоваться требованиями нормативных документов и рабочих чертежей, учитывающих свариваемость металла, наличие технологического оборудования, возможность контроля качества соединения, вид и способ приложения нагрузки.

Способы выполнения сварных соединений арматуры (основные типы) рекомендуется принимать по таблице 11.10.

113

СНБ 5.03.01-02

Таблица 11.10 — Основные типы сварных соединений арматуры

Вид и характеристика

сварки

Конструктивное решение соединения

Класс арматуры

dн,

мм

l = lн

b,

мм

h,

мм

Дополнительные данные

1 Дуговая ручная без дополнительных техно-логических элементов

S240

S400, S500

1040

1025

6dн

8dн

0,5dн ,

но  8

0,25dн ,

но 4

Допускаются двухсторонние швы lн = 4dн

для соединений арматуры класса S240

2 Дуговая ручная с накладками из стержней

S240

S400, S500

1040

1040

8dн

8dн

0,5dн ,

но  8

0,5dн ,

но  4

Допускаются двухсторонние швы с lн = 4dн для соединений арматуры класса S240

3 Дуговая ручная со смещенными накладками

S400, S500

1032

10dн

0,5dн,

но  8

0,5dн ,

но  4

4 Ванная одноэлектрод-ная в инвентарной форме

S240

S400, S500

2040

2040

 1,2dн

h1 0,05dн

h2 0,05dн

d’н /dн = 0,51,0

114

СНБ 5. 03.01-02

Окончание таблицы 11.10

Вид и характеристика

сварки

Конструктивное решение соединения

Класс арматуры

dн,

мм

l = lн

b,

мм

h,

мм

Дополнительные данные

5 Дуговая ручная швами

S240

S400, S500

1040

1040

4dн

4dн

0,5dн ,

но  8

0,25dн ,

но  4

  0,4dн ,

но  5

6 Дуговая ручная с малой механизацией под флюсом без присадочного металла

S240

S400, S500

840

840

/dн  0,50

/dн  0,65

310

  4

  6

 = 8590

Примечание Другие виды сварных соединений рекомендуется проектировать согласно требованиям ГОСТ 14098 и выполнять в заводских условиях.

115

СНБ 5.03.01-02

Рисунок 11.12 — Условия соединения арматурных сеток в направлении

распределительной арматуры

Длина стального стержня 8 мм, 10 мм, 12 мм, 16 мм, 20 мм и 25 мм

Длина стального стержня 8 мм, 10 мм, 12 мм, 16 мм, 20 мм и 25 мм | длина стального стержня | длина стального стержня tmt | длина 1 стального стержня | длина стального стержня в метрах | длина стального стержня в Индии.

По всему миру существуют различные компании-производители стали, которые производят и поставляют стальной стержень разного размера, например, от № 2 до № 10 (британский стандарт США) и в метрической системе 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм. и выше, которые доступны на рынке.

Согласно различным стандартам, британской и метрической системе измерения, как правило, длина одного стального стержня/арматурного стержня размером 8 мм, 10 мм, 12 мм, 16 мм, 20 мм и 25 мм составляет около 40 футов или 12 м. Это стандартная длина стального стержня, используемого для различных строительных проектов.

Стальной стержень, также известный как Арматура, представляет собой краткую форму арматурного стержня, это стальной стержень или стальная проволока, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как колонны, балки и плиты домостроения, а также используемые в железобетонных конструкциях. . Применяется для повышения прочности бетонной конструкции.

Длина стального стержня 8 мм, 10 мм, 12 мм, 16 мм, 20 мм и 25 мм

Поверхность арматурного стержня/арматуры/стального стержня часто деформируется ребрами, чтобы способствовать лучшему сцеплению с бетонным материалом и снизить риск проскальзывания. Наиболее распространенный арматурный стержень / арматурный стержень представляет собой углеродистую сталь из горячекатаного круглого стержня с узорами деформации. Стальная арматура также может быть покрыта эпоксидной смолой, чтобы противостоять воздействию коррозии в основном в морской среде.

Как мы знаем, в разных странах мира есть своя градация, спецификация стального стержня и протокол измерений для арматурного стержня. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют имперскую систему измерения. В Европе и большей части остального мира используется метрическая система.

В этой статье мы кратко объясним длину стального стержня / арматурного стержня / арматурного стержня / стержня TMT в метрах и футах на основе британской системы измерения. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую длину арматуры / стального стержня, которую вы хотите, в соответствии с требованиями.

США Имперский стандарт и стандарт метрической системы в Европе, Индии и других странах, обычное использование, доступный на рынке, обычно длина стального стержня / арматурного стержня / стального стержня tmt / арматурного стержня / стальной арматуры / железного стержня составляет 9метр или 12 метров. Этот деформированный арматурный стальной стержень поставляется длиной 9 м или 12 м, как обычные, так и стандартные размеры. Стальной стержень других размеров также доступен на рынке: 20 футов (6 м), 30 футов (9 м), 40 футов (12 м) и 60 футов (18 м). Это будет круглый ребристый, деформированный TMT или TMX, обработанный, черный, арматурный стержень с эпоксидным покрытием. Другие размеры и длина стального стержня также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

Длина стального стержня в метрах

Длина стального стержня, измеренная в различных единицах измерения в метрах и футах, если длина стального стержня измеряется в метрах. Как правило, стальной стержень поставляется в виде прямых стержней длиной 12 метров, если это П-образный изгиб, его длина может варьироваться в пределах 5,5 – 6 метров.

Длина стального стержня в Индии

В Индии доступны различные размеры стального стержня/TMT Стальной стержень, доступный на рынке, имеет диаметр 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм и 32 мм и выше, эти размеры TMT Стальная арматура поставляется в виде прямых стержней длиной 40 футов или 12 метров, если это U-образный изгиб, то его длина может варьироваться от 18 – 20 футов или 5,5 – 6 метров.

Длина арматурного стержня в США

Различные размеры стальных арматурных стержней или арматурных стержней, используемых в США, основаны на британских размерах арматуры № 3, № 4, № 5, № 6, № 7, № 8, № 9., № 10 и т. Д., Эта арматура или стальной арматурный стержень доступны на рынке и поставляются длиной 20 футов, 30 футов, 40 футов и 60 футов, но наиболее распространенная арматура длиной 40 футов используется для различных строительных работ. Другие размеры и длина стального стержня также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

Длина арматурного стержня в Великобритании 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм и 32 мм и выше в диаметре и т. д., эти арматурные или стальные арматурные стержни доступны на рынке и поставляются длиной до 60 футов, другая длина стального стержня также доступна в 30 футов и 40 футов. , но наиболее распространенная арматура / стальной стержень длиной 40 футов используются для различных строительных работ. Другие размеры и длина стального стержня также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

Длина арматурного стержня в Австралии

В Австралии арматурная сталь или арматурный стержень доступны на рынке в диапазоне диаметров от 10 до 36 мм или N12 – N36 от 500 МПа, каждый из этих диаметров стального стержня/арматурного стержня доступен в различных длины – 6 м, 9 м и 12 м. Как правило, стальной стержень/арматура N12 и N16, рассчитанный на давление 500 МПа, доступен длиной 6 м, 9 м и 12 м, арматура N20 поставляется длиной 6 м и 12 м, а арматура N24–N40 поставляется длиной 12 м.

Длина арматурного стержня в Канаде

В Канаде, в соответствии со стандартами CSA, доступны стальные арматурные стержни различных размеров от 10 м до 40 м с типичной длиной 20 футов, 30 футов, 40 футов и 60 футов. Другие размеры и длина стального стержня также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

Длина арматурного стержня на Филиппинах

На Филиппинах доступны стальные арматурные стержни различных размеров от 10 мм до 40 мм стандартной длины 6 м, 7,5 м, 9 м, 10,5 м и 12 м. Другие размеры и длина стального стержня 13,5 м и 15 м также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

Длина арматурного стержня в Новой Зеландии

В Новой Зеландии доступны стальные арматурные стержни различных размеров от 10 мм до 40 мм с типичной длиной 6 м, 9 м, 12 м и 18 м. Другие размеры и длина стального стержня 20 м также изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика.

Калькулятор длины развертывания арматуры в соответствии с ACI 318 (США)

Калькулятор длины развертывания арматуры в соответствии с ACI 318 (США) Перейти к содержимому Традиционные единицы США.

от CCStruct

Этот онлайн-инструмент позволяет рассчитать длину развития растяжения и сжатия деформированного арматурного стержня.

Ввод:

Метрические единицы СИ Стандартные единицы США

Номер стержня (n/8 дюйма)

Диаметр арматурного стержня: 0,00 дюйма (0,00 мм)

f’c (psi)

fy 0 (0 psi)

Тип бетона:

Нормальный вес Легкий вес

Позиция арматуры:

Горизонтальный стержень со свежим бетоном более
12 дюймов ниже. Все остальные типы положения арматуры

Покрытие арматуры:

Без покрытия С эпоксидным покрытием (покрытие <3db или s<6db) С эпоксидным покрытием (все другие типы)

Расстояние и покрытие удовлетворяют :

Расстояние между стержнями или проводами в свету не менее db , прозрачное покрытие не менее db , а также хомуты или стяжки повсюду ld не менее минимального кода

Расстояние между стержнями или проводами в свету не менее 2 db и чистое покрытие не менее db

Все остальные случаи

cb (дюймы)

Меньшее расстояние от центра арматурного стержня ближайшая бетонная поверхность или половина межцентрового расстояния между разрабатываемыми стержнями

Ktr

40(Atr/sn), можно консервативно принять за 0

Расстояние между стержнями или проводами в свету не менее 2 db и прозрачная крышка не менее db

Все остальные случаи

Результат:

Длина натяжного анкера:

Ld = 0,00 x db
Ld = 0,00 дюйма

Длина натяжного соединения внахлестку:

L = 0,00 x db (для класса B 910 L = 90,00 L = 90,007 дюйма)
Соединение, используйте ту же длину, что и анкерное крепление.

Длина развертки сжатия:

Ld = 0,00 x db
Ld = 0,00 дюйма

Длина соединения внахлестку сжатия:

L = 0,00 x DB
L = 0,00 дюйма

Используемые руководящие факторы:

√ (f’c) = 0,00 фунтов на кв. N.A.
(cb + Ktr)/db = N.A. = 0,00 дюйма
Внешняя = 0,00 дюйма
h = 0,00 дюйма

Стандартный крюк 180°

Ldh = 0,00 x db
Ldh = 0.00 дюйма
r = 0.00 x db = 0.00 дюйма
c = 0.00 дюйма
ext = 0.00 дюйма
h = 0.00 дюйма наименьшая длина заделки, необходимая для того, чтобы арматурный стержень достиг полного предела текучести в бетоне. Эта длина определяется прочностью бетона и пределом текучести арматурного стержня. Как правило, если бетон слабее или арматурный стержень имеет более высокий предел текучести, потребуется большая длина разработки, и наоборот. Другие факторы, такие как тип покрытия арматурного стержня, расстояние, ограничение и положение арматурного стержня, также влияют на определение длины разработки.

Формулы длины разработки, используемые в этом онлайн-инструменте расчета, основаны на положениях ACI 318-14. Эти формулы не сильно изменились по сравнению с более ранними версиями кода, такими как ACI 318-11 или ACI-318-08, поэтому рассчитанные выходные значения совместимы со старыми кодами.

Длина развития растяжения: упрощенный метод

В этом методе используется раздел 25.4.2.2 ACI 318-14 или раздел 12.2.2 ACI 318-11 или более ранней версии. Кодекс рассматривает распространенные случаи строительства.

ACI 318-14, таблица 25.4.2.2
или ACI 318-11, таблица 12.2.2

В этом положении признается, что во многих текущих практических случаях строительства используются значения зазоров и покрытия вместе с ограничивающей арматурой, такой как хомуты или связи, что приводит к значение (кб + Ктр)/дб не менее 1,5.

Выдержка из ACI 318-14 R25.4.2.2

Длина развития растяжения: подробный метод

В этом методе используется раздел 25. 4.2.3 ACI 318-14 или раздел 12.2.3 ACI 318-11 или более ранней версии. Во многих ситуациях можно получить меньшую длину развития растяжения, используя детальный метод.

ACI 318-14, уравнение 25.4.2.3a
или ACI 318-11, уравнение 12-1

В любом из методов минимальная длина разработки должна быть не менее 12 дюймов.

Длина развития сжатия

Длина развития сжатия рассчитывается с использованием Раздела 25.4.9 ACI 318-14 или Раздела 12.3 ACI 318-11 или более ранней версии.

ACI 318-14, раздел 25.4.9.2
или ACI 318-11, раздел 12.3.2

Минимальная длина развития сжатия должна быть не менее 8 дюймов. Для совместимости со старыми кодами ACI, Ψr принимается за 1,0. Этот коэффициент относится к удержанию арматурного стержня и может быть принят как 0,75 при соблюдении определенных условий, установленных в таблице 25.4.9.3 ACI 318-14 (например, если используются спиральные связи).

Длина соединения внахлест при растяжении

Строго говоря, длина развития растяжения относится к длине анкеровки , необходимой для достижения полного предела текучести арматурного стержня, залитого в бетон. С другой стороны, длина соединения — это длина, необходимая для полной передачи усилия от одного стержня к соседнему стержню.

Для соединений внахлестку класса А необходимая длина натяжения внахлест равна длине развития натяжения (длине анкеровки). Чтобы классифицировать круг как класс А, он должен соответствовать обременительным условиям, указанным в таблице ниже.

ACI 318-14, таблица 25.5.2.1
или ACI 318-11, таблица R12.15.2

В наиболее распространенных случаях натяжной нахлест считается классом B. В этом случае необходимая длина соединения внахлестку составляет 1,3 x длина развертывания но не менее 12 дюймов.

Компрессионное соединение внахлестку, длина

Длина компрессионного соединения внахлестку регулируется следующими условиями:

ACI 318-14 Раздел 25.5.5.1
или ACI 318-11 Раздел 12.16.1

Минимальная длина компрессионного соединения внахлест составляет 8 дюймов.

Притирочные стержни разного диаметра

Если притирочные стержни имеют разные диаметры, длина соединения внахлест берется как большее из значений длины развертывания большего стержня или длины соединения меньшего стержня. Как правило, стержни диаметром более 36 мм не должны притираться (есть исключения, см. код).

Эти правила применяются к расчету длины нахлеста как при растяжении, так и при сжатии.

Коэффициенты длины развертывания

Следующие коэффициенты (поправочные коэффициенты) применимы для определения длины развертывания.

Выдержка из таблицы 25.4.2.4 ACI 318-14
Модифицирующие факторы для развития деформированных стержней и деформированных проволок при растяжении

Разработка стандартных крюков при растяжении

9Стандартный крюк с углом 0° или 180°, позволяющий арматурному стержню развить полную прочность при растяжении. ACI 318-14 определяет минимальную геометрию для стандартных крючков.

Выдержка из таблицы 25.3.1 ACI 318-14
Стандартная геометрия крюка для разработки деформированных стержней при растяжении

Длина разработки рассчитывается исходя из максимального значения:

ACI 318-14 Раздел 25.4.3.1
или ACI 318-11 Раздел 12.5 .1 и 12. 5.2

Коэффициент Ψe учитывает покрытие арматуры (с эпоксидным покрытием или без покрытия), которое предоставляется пользователю в качестве входных данных в этом инструменте расчета. Другие модифицирующие факторы Ψc и Ψr относятся к покрытию и наличию удерживающих связей соответственно. Для простоты этот онлайн-калькулятор консервативно предполагает, что эти два коэффициента равны 1,0 . Инженер может обратиться к таблице ниже, чтобы решить, применимы ли эти модификаторы.

Выдержка из ACI 318-14, таблица 25.4.3.2
Модифицирующие факторы для развития изогнутых стержней при растяжении

Эта справочная информация является только обзором. Для получения подробной информации инженер-строитель может обратиться к коду бетона ACI 318-14.

Если вы сочтете этот инструмент полезным, вы можете добавить эту страницу в закладки, нажав CTRL+D для быстрого расчета длины разработки. Вы также можете получить к нему доступ на своем телефоне или планшете с помощью предпочитаемого вами браузера. Комментарии и предложения приветствуются.

Технические данные по арматурному стержню

Связанные ресурсы: гражданское строительство

Технические данные по арматурному стержню

Ресурсы по проектированию гражданского строительства

Арматура (сокращение от арматурный стержень ), также известная как арматурная сталь , арматурная сталь и в просторечии в Австралии как рео , представляет собой стальной стержень или сетку из стальной проволоки, используемую в качестве натяжного устройства в железобетонные и армированные каменные конструкции для укрепления и удержания бетона при растяжении. На поверхность арматуры часто наносят рисунок для лучшего сцепления с бетоном.

92)

ТАБЛИЦА ДАННЫХ АРМАТУРНОЙ АРМАТУРЫ ДЛЯ США:

Свойства арматурного стержня

Размер стержня

Диаметр

Зона

Периметр

Масса



(дюйм)

(дюйм)

(фунт/фут)

#3



0,375



0,11



1,178



0,376



#4



0,500



0,20



1,571



0,668



#5



0,625



0,31



1,963



1,043



#6



0,750



0,44



2,356



1. 502



#7



0,875



0,60



2,749



2,044



#8



1.000



0,79



3.142



2,670



#9



1.128



1,00



3,544



3.400



#10



1,270



1,27



3,990



4. 303



#11



1.410



1,56



4.430



5.313



#14



1,693



2,26



5.320



7.650



#18



2,257



4,00



7,092/фут)

Расстояние

Размер стержня

(дюймы)

#3

#4

#5

#6

#7

#8

#9

#10

#11

3

0,44

0,80

1,24

1,76

2,40

3. 16

4,00

5,08

6,24

3-1/2

0,38

0,69

1,06

1,51

2,06

2,71

3,43

4,35

5,35

4

0,33

0,60

0,93

1,32

1,80

2,37

3,00

3,81

4,68

4-1/2

0,29

0,53

0,83

1,17

1,60

2. 11

2,67

3,39

4.16

5

0,26

0,48

0,74

1,06

1,44

1,90

2,40

3,05

3,74

5-1/2

0,24

0,44

0,68

0,96

1,31

1,72

2.18

2,77

3,40

6

0,22

0,40

0,62

0,88

1,20

1,58

2,00

2,54

3. 12

6-1/2

0,20

0,37

0,57

0,81

1.11

1,46

1,85

2,34

2,88

7

0,19

0,34

0,53

0,75

1,03

1,35

1,71

2.18

2,67

7-1/2

0,18

0,32

0,50

0,70

0,96

1,26

1,60

2,03

2,50

8

0,17

0,30

0,47

0,66

0,90

1,19

1,50

1,91

2,34

8-1/2

0,16

0,28

0,44

0,62

0,85

1,12

1,41

1,79

2,20

9

0,15

0,27

0,41

0,59

0,80

1,05

1,33

1,69

2,08

9-1/2

0,14

0,25

0,39

0,56

0,76

1,00

1,26

1,60

1,97

10

0,13

0,24

0,37

0,53

0,72

0,95

1,20

1,52

1,87

10-1/2

0,13

0,23

0,35

0,50

0,69

0,90

1,14

1,45

1,78

11

0,12

0,22

0,34

0,48

0,65

0,86

1,09

1,39

1,70

11-1/2

0,115

0,21

0,32

0,46

0,63

0,82

1,04

1,33

1,63

12

0,11

0,20

0,31

0,44

0,60

0,79

1,00

1,27

1,56

Длина растяжения и сращивания для f ‘c = 3000 фунтов на кв. дюйм и fy = 60 тыс. фунтов на кв. дюйм



Разработка

Сращивание класса “В”

Стандартный 90 град. Крюк




Размер стержня

Верхняя планка

Другой брусок

Верхняя планка

Другой брусок

Встроить.

Длина ноги

Изгиб диам.




(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)




#3

22

17

28

22

6

6

2-1/4




#4

29

22

37

29

8

8

3




#5

36

28

47

36

10

10

3-3/4




#6

43

33

56

43

12

12

4-1/2




#7

63

48

81

63

14

14

5-1/4




#8

72

55

93

72

16

16

6




#9

81

62

105

81

18

19

9-1/2




#10

91

70

118

91

20

22

10-3/4




#11

101

78

131

101

22

24

12




#14

121

93

—

—

37

31

18-1/4




#18

161

124

—

—

50

41

24




Примечания:




1. Длина прямой развертки и сращивания класса “B”, указанные в таблицах выше, составляют




    основано на стержнях без покрытия при условии, что расстояние между центрами стержней >= 3*db без




    завязки или стремена или >= 2*db с завязками или скобами и прозрачная крышка стержня >= 1,0*db.




    Предполагается бетон нормальной массы и отсутствие поперечной арматуры.




2. Стандартный 90 град. длина заделки крюка основана на боковой крышке стержня >= 2,5 дюйма




    и торцевая крышка стержня >= 2″ без стяжек вокруг крюка.




3. Для особых сейсмических соображений см. ACI 318-05 Code Chapter 21.



Длина растяжения и сращивания для f ‘c = 4000 фунтов на кв. дюйм и fy = 60 тыс. фунтов на кв. дюйм



Развитие

Сращивание класса “В”

Стандартный 90 град. Крюк




Размер стержня

Верхняя планка

Другой брусок

Верхняя планка

Другой брусок

Встроить.

Длина ноги

Изгиб диам.




(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)

(дюйм)




#3

19

15

24

19

6

6

2-1/4




#4

25

19

32

25

7

8

3




#5

31

24

40

31

9

10

3-3/4




#6

37

29

48

37

10

12

4-1/2




#7

54

42

70

54

12

14

5-1/4




#8

62

48

80

62

14

16

6




#9

70

54

91

70

15

19

9-1/2




#10

79

61

102

79

17

22

10-3/4




#11

87

67

113

87

19

24

12




#14

105

81

—

—

32

31

18-1/4




#18

139

107

—

—

43

41

24




Примечания:




1. Длины прямой развертки и соединения класса “B”, указанные в таблицах выше, равны




    основано на стержнях без покрытия при условии, что расстояние между центрами стержней >= 3*db без




    завязки или стремена или >= 2*db с завязками или скобами и прозрачная крышка стержня >= 1,0*db.




    Предполагается бетон нормальной массы и отсутствие поперечной арматуры.




2. Стандарт 90 град. длина заделки крюка основана на боковой крышке стержня >= 2,5 дюйма




    и торцевая крышка стержня >= 2″ без стяжек вокруг крюка.




3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
