Муфты для механического соединения арматуры

Муфты в наличии на следующих складах:

Возможна экспресс доставка

Пути интеграции муфтовых соединений в строительный процесс

Вносим технологию муфтовых соединений GRAD на этапе проектирования, используя технические условия GRAD,
а также динамические блоки GRAD для программы Autocad.

Поставляем на ваш объект станки и муфты, обучаем сотрудников, сдаем оборудование вам
в аренду.

Сами выполняем для вас работы по нарезке резьбы на арматуре на вашем объекте.

Поставляем на объект готовые комплекты арматуры с нарезанной резьбой и накрученной муфтой.

Это современное и технологичное решение, при котором заказчику нет необходимости тратиться на закупку оборудования и обучение персонала, решать задачу сбыта отходов.

Отгружаем товар с ближайшего склада в день обращения

Стандартная муфта

Переходные муфты

Концевые анкера

Позиционное соединение

Сварная муфта

Болтовая муфта

Стандартная муфта

Стандартное соединение GR-R используется для соединения стержней арматуры одинакового диаметра. Предназначено для случаев когда один из стыкуемых элементов жестко закреплен, а ответный может свободно вращается и передвигаться вдоль своей оси. Муфта имеет сплошную внутреннюю правую резьбу.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+3, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-R
GR16R	16	24	43	43	120	0,1
GR18R	18	27	47	47	150	0,1
GR20R	20	31	52	52	180	0,2
GR22R	22	33	57	57	220	0,2
GR25R	25	37	63	63	270	0,3
GR28R	28	41	67	67	270	0,4
GR32R	32	47	77	77	300	0,6
GR36R	36	54	85	85	300	0,9
GR40R	40	59	95	95	350	1,1
Муфта GR-CLR
GR16CRL	16	24	43	21	120	0,1
GR18CRL	18	27	47	23	150	0,1
GR20CRL	20	31	52	26	180	0,2
GR22CRL	22	33	57	28	220	0,2
GR25CRL	25	37	63	31	270	0,3
GR28CRL	28	41	70	35	270	0,4
GR32CRL	32	47	80	40	300	0,6
GR36CRL	36	54	90	45	300	0,9
GR40CRL	40	59	100	50	350	1,2

Переходные муфты

Механические соединения «GRAD» типа «CYR» с параллельной резьбой, относятся к переходным соединениям и предназначены для соединения стержней разного диаметра.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CYR
GR18/16CYR	Ø18/ Ø16	27	46	22	200/180	0,1
GR20/18CYR	Ø20/ Ø18	31	50	24	200/200	0,2
GR20/16CYR	Ø20/ Ø16	31	48	22	200/180	0,2
GR22/20CYR	Ø22/ Ø20	33	55	26	270/200	0,2
GR22/18CYR	Ø22/ Ø18	33	53	24	270/200	0,2
GR22/16CYR	Ø22/ Ø16	33	51	22	270/180	0,2
GR25/22CYR	Ø25/ Ø22	37	61	29	270/270	0,3
GR25/20CYR	Ø25/ Ø20	37	58	26	270/200	0,3
GR25/18CYR	Ø25/ Ø18	37	56	24	270/200	0,3
GR25/16CYR	Ø25/ Ø16	37	54	22	270/180	0,3
GR28/25CYR	Ø28/ Ø25	41	67	32	300/270	0,4
GR28/22CYR	Ø28/ Ø22	41	64	29	300/270	0,4
GR28/20CYR	Ø28/ Ø20	41	61	26	300/200	0,4
GR28/18CYR	Ø28/ Ø18	41	59	24	300/200	0,4
GR28/16CYR	Ø28/ Ø16	41	57	22	300/200	0,4
GR32/28CYR	Ø32/ Ø28	47	75	34	300/300	0,6
GR32/25CYR	Ø32/ Ø25	47	72	32	300/270	0,6
GR32/22CYR	Ø32/ Ø22	47	69	29	300/270	0,6
GR32/20CYR	Ø32/ Ø20	47	66	26	300/200	0,6
GR32/18CYR	Ø32/ Ø18	47	64	24	300/200	0,6

Концевые анкера

Концевой анкер заменяет собой арматурные стрежни с изгибом, анкерные болты и элементы из конструкционной стали. Муфта рассчитана таким образом чтобы обеспечить большой запас прочности при полной растягивающей нагрузке с фиксацией на бетон или сталь. Компания GRAD производит 2 типа подобных анкеров типа CA18 и CA 18/1.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D1±2, мм.	D2≥, мм.	Длина муфты L≥, мм.	E≥, мм.	Усилие затяжки, Нм.	вес кг.
Анкер типа GR CA18
GR16CA18	16	55		24		120	0,4
GR18CA18	18	60		29		150	0,6
GR20CA18	20	65		35		180	0,8
GR22CA18	22	70		37		220	1,0
GR25CA18	25	80		40		270	1,4
GR28CA18	28	90	80	42	25	270	1,6
GR32CA18	32	105	80	45	25	300	2,1
GR36CA18	36	115	80	52	25	300	2,8
GR40CA18	40	130	80	58	30	350	3,5
Анкер типа GR CA18/1
GR16CA18/1	16	35		24		120	0,1
GR18CA18/1	18	40		30		150	0,2
GR20CA18/1	20	45		36		180	0,4
GR22CA18/1	22	50		38		220	0,5
GR25CA18/1	25	55		40		270	0,6
GR28CA18/1	28	65		43		270	0,9
GR32CA18/1	32	75		46		300	1,3
GR36CA18/1	36	80		53		300	1,7
GR40CA18/1	40	90	80	58	25	350	2,1

Позиционное соединение

Позиционные соединения предназначены для быстрого соединения двух криволинейных, изогнутых, прямых стрежней арматуры когда ни один из них не может свободно вращаться которые так же имеют ограничения по передвижению в осевом направлении. Как правило они применяются для сборки сборных и свайных каркасов. Отличие муфты СР13 от СР 14 состоит в том что у муфты СР14 величина вылета F0 ограничена, тогда как у СР13 не ограничена и задается проектом.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L+2, мм.	Длинна резьбы А≥, мм.	Max. F0 мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CP13
GR16CP13	16	24	≥ 120	22	≥ 22	120	≥ 0,4
GR18CP13	18	27	≥ 130	24	≥ 24	150	≥ 0,5
GR20CP13	20	31	≥ 140	26	≥ 26	180	≥ 0,8
GR22CP13	22	33	≥ 155	29	≥ 29	220	≥ 1,0
GR25CP13	25	37	≥ 170	32	≥ 32	270	≥ 1,3
GR28CP13	28	41	≥ 185	35	≥ 35	270	≥ 1,7
GR32CP13	32	47	≥ 215	40	≥ 40	300	≥ 2,6
GR36CP13	36	54	≥ 235	45	≥ 45	300	≥ 3,8
GR40CP13	40	59	≥ 255	50	≥ 50	350	≥ 4,8
Муфта GR-CP14
GR16CP14	16	24	120	22	22	120	0,4
GR18CP14	18	27	130	24	24	150	0,5
GR20CP14	20	31	140	26	26	180	0,8
GR22CP14	22	33	155	29	29	220	1,0
GR25CP14	25	37	170	32	32	270	1,3
GR28CP14	28	41	185	35	35	270	1,7
GR32CP14	32	47	215	40	40	300	2,6
GR36CP14	36	54	235	45	45	300	3,8
GR40CP14	40	59	255	50	50	350	4,8

Сварная муфта

Сварные соединения используются для быстрого и простого соединения стрежней арматуры с прокатным профилем или закладными деталями. С одного конца муфты нарезана резьба, с другого подготовлено место под сварку. Муфты изготавливаются из свариваемых марок стали. Как правило муфты привариваются к металлоконструкциям в стадии их изготовления. Тип сварного шва, угол наклона α определяется конструкторами разрабатывающими проект.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Диаметр D1±2, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CW16
GR16CW16	16	24	40	22	15	120	0,1
GR18CW16	18	27	45	24	16	150	0,1
GR20CW16	20	31	50	26	17	180	0,2
GR22CW16	22	33	55	29	18	220	0,3
GR25CW16	25	37	55	32	21	270	0,3
GR28CW16	28	41	55	35	24	270	0,4
GR32CW16	32	47	60	40	28	300	0,5
GR36CW16	36	54	65	45	31	300	0,7
GR40CW16	40	59	75	50	34	350	1,0

Болтовая муфта

Болтовые соединения необходимы для крепления стрежней арматуры к несущим стальным конструкциям, к фундаментам, колоннам или стенам (основания пилонов, крепление подкрановых путей, мостиков, труб), При этом используется стандартный метрический болт. Муфту удобно использовать при устройстве стяжек большой длинны (например в опалубке или деревянных шпунтинах) для защиты от внутреннего давления и устройства неподвижного защемленного анкера для грунтовых анкеров.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CB17
GR16CB17	16	24	93	120	0,2
GR18CB17	18	27	96	150	0,2
GR20CB17	20	31	114	180	0,4
GR22CB17	22	33	131	220	0,4
GR25CB17	25	37	136	270	0,5
GR28CB17	28	41	153	270	0,7
GR32CB17	32	47	174	300	1,0
GR36CB17	36	54	184	300	1,6
GR40CB17	40	59	188	350	2,0

Некоторые из объектов построенных с использованием муфт GRAD

Композитная арматура для фундамента

Наиболее распространённые виды арматурных стержней

В зависимости от конструктивных особенностей и материала композитную арматуру можно разделить на множество подгрупп. Проще классифицировать арматуру по назначению и здесь арматура делиться на два основных вида.

1

Рабочие стержни c рифлёной (спиральной) поверхности

Рифлёная арматура как правило, применяться в качестве основной – несущей и рассчитана воспринимать на себя нагрузку. Рифлёная арматура отлично воспринимает нагрузки на изгиб и сжатие, причём эффективно противодействует как вертикальным (от стен здания), так и горизонтальным (от грунта) усилиям.

2

Монтажный арматурный стержень, который может иметь и гладкую поверхность

Его основное назначение — соединять отдельные элементы армирующего каркаса которые не испытывают критический нагрузки.

Арматуру какого диаметра применять определяется в соответствии с проектными расчетами. Для строительства небольших загородных домов и коттеджей применяется арматура диаметром 10-14 мм. В качестве монтажных (соединительных) стержней применяют 6-10 мм материал, его эксплуатационных свойств вполне достаточно для нужд малоэтажного строительства.

Сравнительная таблица металлической и композитной (стекловолоконной) арматур

Характеристика	Арматура
	Металлическая арматура класса А-III (А400С) ГОСТ 5781-82	Композитная арматура «Армпласт»
Материал	Сталь	Стеклоровинг, связанный полимером на основе эпоксидной смолы
Предел прочности при растяжении, МПа	390	1100
Модуль упругости, МПа	200 000	55 000
Относительное удлинение в %	25	2,2
Коррозийная стойкость к агрессивным средам	Коррозирует (с выделением продуктов ржавчины)	Не коррозирует (материал нержавеющий, первой группы химической стойкости, в том числе к щелочной среде бетона)
Теплопроводность	Теплопроводна	Нетеплопроводная
Электропроводность	Электропроводна	Неэлектропроводна, является диэлектриком
Выпускаемые профили	6-80	4-20
Плотность, т/м²	7,8	1,9
Длина	Стержни длиной 6-12 м	Любая длина
Экологичность	Экологична	Не выделяет вредных и токсичных веществ
Долговечность	В соответствии со строительными нормами	Не менее 80 лет
Характер поведения под нагрузкой (зависимость «напряжение-деформация»)	Кривая линия с площадкой текучести под нагрузкой	Прямая линия с упруголинейной зависимостью под нагрузкой до разрушения
Замена арматуры по физико-механическим свойствам	6А-III, 8А-III, 12А-III, 14А-III, 16А-III	АСП-4, АСП-6, АСП-8, АСП-10, АСП-12
Области применения	По строительным нормам	Возможны расширенные области применения
Параметры равнопрочного арматурного каркаса при нагрузке 25 т/м²	При использовании арматуры 8 А-III размер ячейки 14*14 см Вес 5,5 кг/м²	При использовании арматуры8 АСП размер ячейки 23*23 см Вес 0,61 кг/м² Уменьшение веса в 9 раз
Характеристика	Металлическая арматура А-III (А400С) ГОСТ 5781-82	Неметаллическая композитная арматура (АСП-стеклопластиковая)

Композитная (стеклопластиковая) арматура не создает экрана радиоволнам.

По показателю на разрыв стеклопластиковая арматура в 3 раза превосходит металлическую 1100 против 390 Мпа).

Это позволяет при производстве монтажа армирующего каркаса, – отказаться от дополнительных несущих элементов, что приводит к существенному сокращению расходного материала и значительно снизить трудозатраты и человеко-часы. Поэтому себестоимость фундамента из композитной (стеклопластиковой) арматуры существенно ниже металлической. Можно сказать, что композитный фундамент, – это экономия на каждом этапе.

Коррозия металла, как известно – враг номер один не только коммунизма, но и капитализма. Самым слабым звеном металлической арматуры – её подверженность коррозии.

Композитная арматура коррозиестойкая, нейтральная к воздействию агрессивных сред.

Удельная плотность материала в 4 раза меньше, чем плотность стали. Учитывая так же, что потребность в количестве стержней уменьшается, снижение массы армирующего каркаса получается более чем в 9 раз.

Изготавливаются стержни диаметром до 40 мм, при этом существует возможность покупки материала в бухте, длина которой практически не ограничена. Стандартная длинна арматуры в бухте 50, 100 метров.

Бухты удобно перевозятся и вес композитной арматуры существенно ниже, что позволяет экономить значительные денежные средства на транспортировке, погрузки/разгрузки

Стеклопластиковая арматура незаменима для зданий назначение которых связанно с работой и эксплуатацией электрочувствительного оборудования, так как обладает низкой теплопроводностью и является диэлектриком.

Срок службы фундамента с металлической арматурой и композитной

Срок службы фундамента составляет от 50 до 150 лет. Чтобы максимально продлить срок экслуатации Вашего фундамента, специалисты рекомендуют применять композитную стеклопластиковую арматуру при армировании фундамента.

Прямая арматура | Сайт Gerdau

• Прямая арматура

Прямая арматура Gerdau используется в широком спектре строительных проектов в качестве каркаса для железобетона. Арматура Gerdau производится на нашей сети заводов в Северной Америке, что обеспечивает быстрое и эффективное обслуживание.

Форматы продажи

Стандартная длина составляет 20, 30, 40 и 60 футов, но доступны нестандартные длины. ASTM A615 выпускается марок 40, 60, 75, 80, 100. ASTM A706 выпускается марок 60, 80. CSA 30.18-09 выпускается марок 400R, 400W, 500R, 500W.

Технические характеристики +

Размер бара, британские (метрические)	Линейный груз
3 (10)	0,376 фунт/фут
4 (13)	0,668 фунт/фут
5 (16)	1,043 фунт/фут
6 (19)	1,502 фунт/фут
7 (22)	2,044 фунт/фут
8 (25)	2,67 фунт/фут
9 (29)	3,4 фунт/фут
10 (32)	4,303 фунт/фут
11 (36)	5,313 фунт/фут
14 (43)	7,65 фунт/фут
18 (57)	13,6 фунт/фут
10 мм	0,785 кг/м
15 мм	1,570 кг/м
20 мм	2,355 кг/м
25 мм	3,925 кг/м
30 мм	5,495 кг/м
35 мм	7. 850 кг/м
45 мм	11,775 кг/м
55 мм	19,625 кг/м

Руководство по размерам арматуры – обзор стальных арматурных стержней

Стальной арматурный стержень или арматурный стержень используется для армирования бетона в строительных работах. Это может быть сложной областью строительства для навигации, если вы не знакомы с ней. Размеры арматуры сильно различаются, и выбор подходящих для работы требует определенных знаний и навыков.

Наряду с размером арматурного стержня важно учитывать и его качество. К счастью, существуют глобальные стандарты, регулирующие физические, механические и химические свойства арматуры, независимо от ее происхождения. Это помогло обеспечить безопасность и согласованность строительных проектов по всему миру.

Прежде чем подробно рассмотреть размеры арматуры, мы кратко обсудим, как проверить соответствие арматуры национальным и международным стандартам.

Качество арматурной стали

Для подтверждения подлинности и оценки качества производимой арматуры необходимы соответствующие механические испытания. Это определяет, соответствует ли используемая арматура опубликованным спецификациям, обеспечивая качество продукта. Необходимо проверить различные факторы, которые относятся к следующим категориям:

• Прочность на растяжение
• Гибкость/ковкость
• Сжатие
• Усталость

Зачем нужны разные размеры арматуры?

Арматура в бетоне обеспечивает равномерную структурную целостность, хотя бетонный материал очень прочен на сжатие, он почти полностью лишен прочности на растяжение. Без армирования эта присущая бетону слабость становится очевидной в поведении материала, поскольку он будет изгибаться и легко разрушаться.

Таким образом, выбор правильного размера и веса арматуры имеет решающее значение для безопасного строительства.

Какие размеры арматуры следует использовать?

Для небольших и бытовых проектов арматура диаметром 6 мм, 8 мм и 10 мм  обычно достаточно.

Например, для подъездных дорог и патио обычно используется самая легкая арматура толщиной 6 мм. Имейте в виду, что это для небольших проектов, которые будут нести минимальные нагрузки и, следовательно, создавать низкий уровень растягивающего напряжения.

Принимая во внимание, что для строительства стен, опор или колонн рекомендуется использовать арматуру толщиной 8 мм или более. Точно так же для строительных оснований, фундаментов и т. д. хорошим выбором будет арматура толщиной 10 мм. Арматура диаметром 10 мм или больше лучше всего подходит для нижних колонтитулов и фундаментов, чтобы свести к минимуму оседание.

Для крупномасштабных проектов гражданского строительства, таких как строительство мостов или туннелей, следует использовать арматуру большего диаметра, особенно там, где необходимы длинные пролеты.

Установка арматуры правильного размера имеет решающее значение для успеха всего проекта. Размещение арматуры должно быть равномерным по всему проекту. Когда рассматривается плоская плита, например, подъездная дорожка, вы обычно используете арматуру диаметром 6 мм с шагом сетки примерно 450 мм. Для патио вы, скорее всего, будете использовать арматуру диаметром 6 мм с шагом сетки примерно 600 мм.

Дополнительную информацию о спецификации стальной арматуры в Великобритании см. в BS 4449: 2005 Сталь для армирования бетона, свариваемая арматурная сталь, стержни, рулоны и размотанные изделия. Это национальный стандарт, пришедший на смену европейскому стандарту армирования бетона.

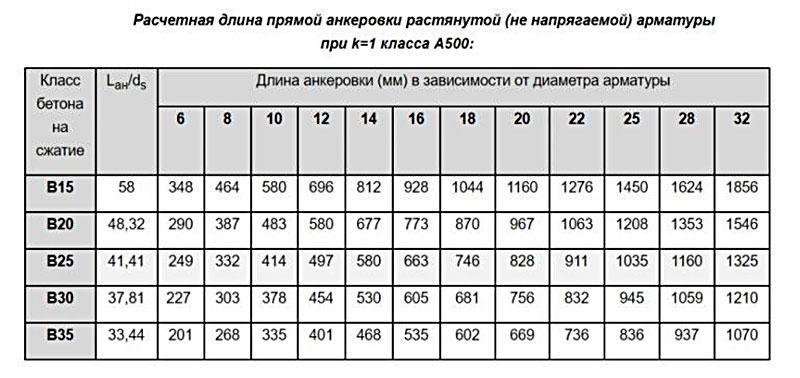

Предел текучести

Предел текучести является важным фактором при проектировании арматурного стержня. Это измерение указывает на общую прочность стали. Сталь с высоким пределом текучести лучше всего использовать для сверхпрочной арматуры и имеет армирование класса 500, имеет предел текучести 500 МПа (или Н/мм 9).
