Размеры листа профнастила

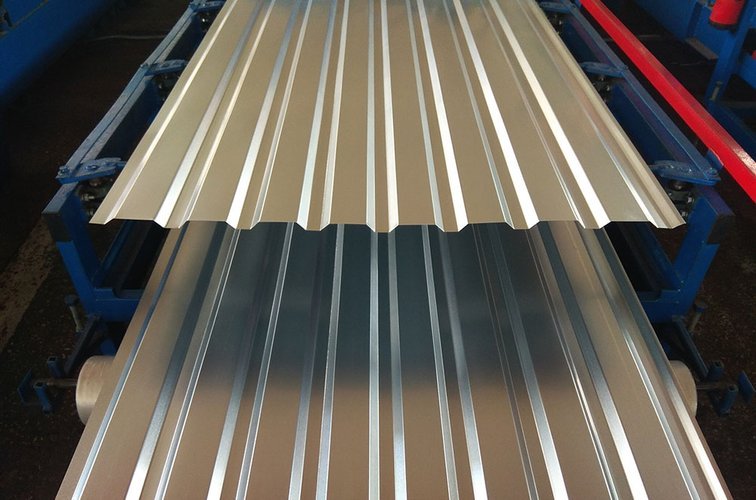

Время не стоит на месте, и изготовители предлагают продукцию нового поколения. Профнастил уже прочно вошел в нашу действительность благодаря своим качествам. Что же он из себя представляет? Это гофрированные листы из оцинкованного металла, у которых форма волны может напоминать синусоиду или трапецию.

Сверху на оцинковку нанесено защитное полимерное покрытие, которое защищает ее от повреждений и коррозии.

Профнастил выпускается в достаточно широкой цветовой гамме, что позволяет дизайнерам создавать интересные проекты.

Где же применяется профнастил?

  • В облицовке стен. Для этого существует специальный стеновой профнастил.
  • Как кровельный материал.
  • Из него можно изготавливать каркасы нежилых зданий. В этих целях используется несущий профнастил.
  • Можно его применить и при сооружении ограждений и заборов.
  • Иногда его используют для постройки опалубки на крупных строительных объектах.

Маркировка профнастила

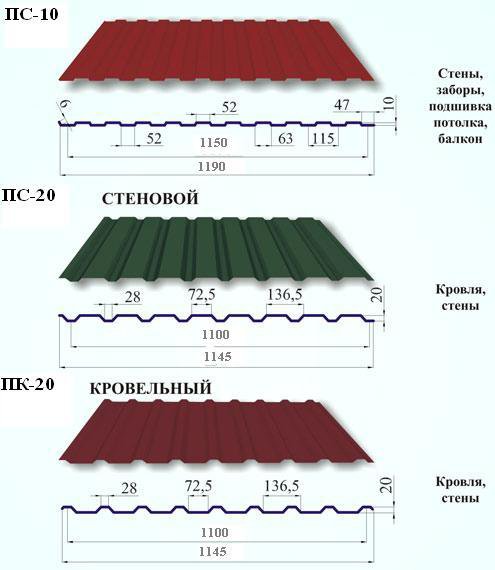

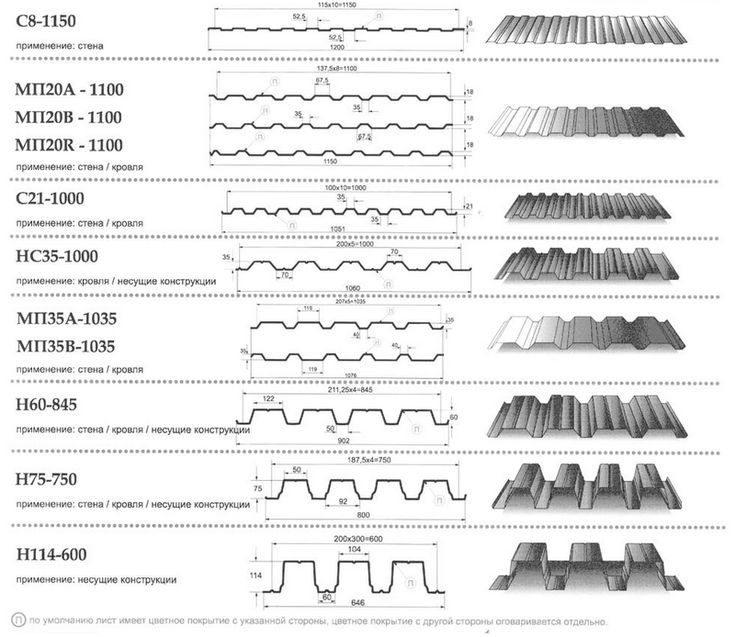

По своему назначению профнастил делится на три группы, которые отличаются между собой своими особенностями. Они обозначаются буквами, которые обозначают тип листа. Цифра на маркировке говорит о высоте волны. Эта маркировка позволяет определить, какое назначение имеет данный материал.

1. С — этой буквой маркируется стеновой материал, предназначенный для облицовочных работ. Высота волны может составлять от 8 до 44 мм.

2. Н — свидетельствует о кровельном предназначении листов. Может быть использован для сооружения несущих и опорных конструкций. Он отличается жесткостью и устойчивостью к воздействию природных факторов. Высота волны в этом варианте свыше 44 мм.

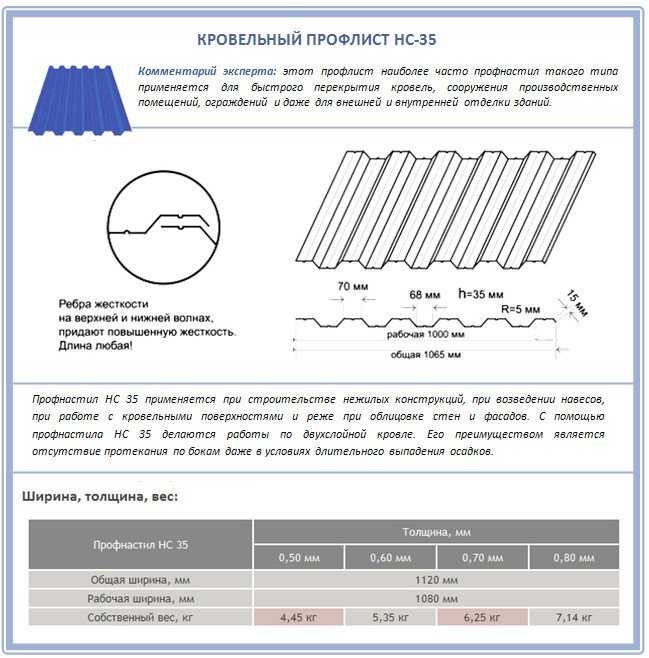

3. НС — говорит об универсальности профнастила. Этот тип материала можно использовать для монтажа стен, заборов, оград. А также для кровельных работ. Высота волны колеблется от 35 до 44 мм.

Ширина листов варьируется от 980 до 1850 мм. Застройщики могут получать продукцию с размерами, которые наиболее близки желаемым. Когда приобретается кровельный профнастил, следует учесть размеры ската кровли и козырька. В соответствии с этими размерами выбирается и длина листов, которая может быть равна 2.4 – 12 м. Шаг волны также может быть различным для разных типов материала. Стандартные размеры листов профнастила зачастую используются для работ на крупных объектах, позволяя создавать интересные цветовые сочетания и оригинальные конструктивные решения.

Прочность зависит от толщины листа. С ростом этого показателя возрастает и крепость материала. Стандарт предписывает 0.5-1 мм. При выборе профнастила нужно учитывать климат, в котором предполагается использовать этот материал. А также площадь покрытия и нагрузки, которые будут воздействовать на него.

Под высотой считается расстояние между двумя смежными волнами. Этот параметр может быть разным. Все зависит от того, какой эффект предполагается получить в результате. Покрытие может смотреться объемно, когда применяются листы с большой высотой волны. Когда же нужно получить плоскую поверхность, используют материал с низкой волной. Как правило, высота листа, в зависимости от профиля волны, составляет от 15 до 130 мм.

Профнастил: размеры листа, расчет количества материала

Профилированные листы (профнастил) — это облицовочный материал, изготавливающийся из оцинкованной стали как без какого-либо покрытия, так и с разнообразными полимерными покрытиями, которые придают материалу различные оттенки. Внешне профнастил имеет вид гофрированных металлических листов с волнистой или трапециевидной формой.

Этот материал отлично подходит как для быстровозводимых зданий, так и для промышленного строительства. Но прежде, чем приобретать материал и монтировать его, необходимо произвести расчет кровли из профнастила.

Подсчет количества профнастила необходим по следующим причинам:

  1. Во-первых, правильно произведенный расчет поможет сэкономить деньги, так как покупатель будет точно знать, какое количество материала ему необходимо, а вследствие этого не придется переплачивать за излишки.
  2. Во-вторых, при неправильном расчете материала может не хватить и придется приобретать недостающее количество листов, а это лишняя трата времени и средств.

Если крыша прямоугольная двускатная, то расчет можно произвести самостоятельно, но если же крыша имеет более сложную конфигурацию, то здесь сможет помочь или профессионал-расчетчик, или специальная программа. Стандартные размеры профнастила различного вида и маркировки приведены на изображениях ниже.

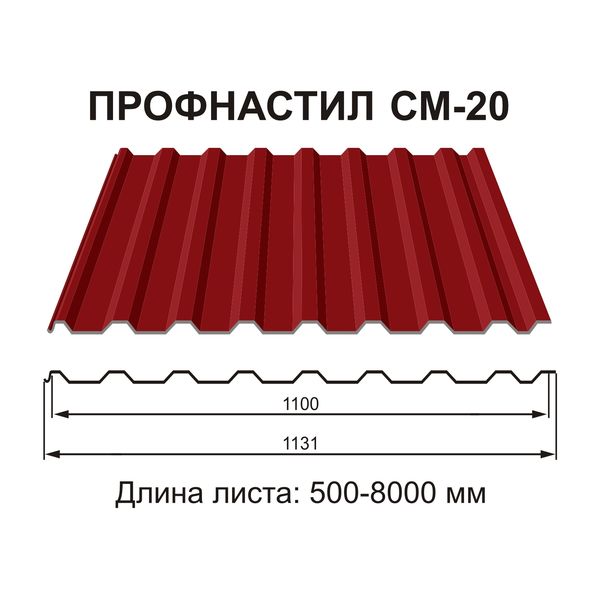

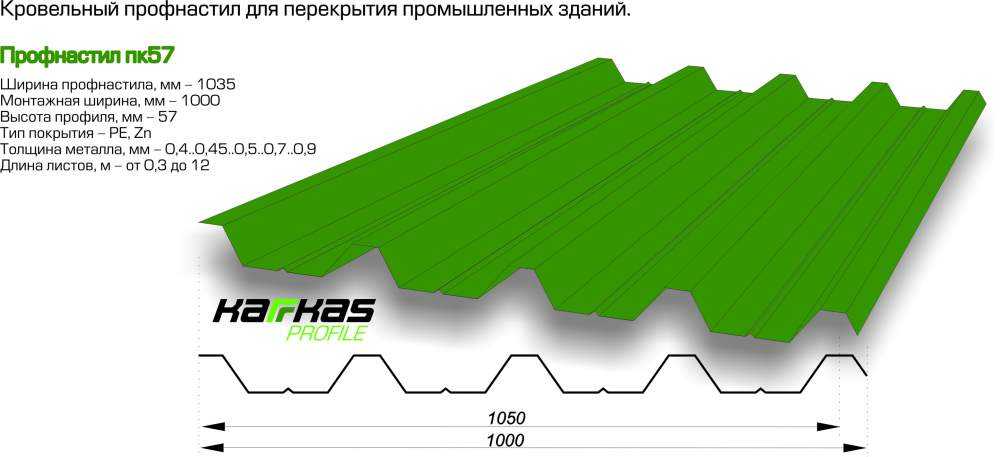

Для чего нужна программа для расчета профнастила?

Сейчас, как и раньше, многие расчеты создаются на миллиметровой бумаге. Такой метод подходит при условии, что расчетчик имеет отличные знания в области математики и геометрии, но при таких математических вычислениях расчет занимает много  времени. А если рассчитывать приходится не одну, а несколько крыш, особенно в летнее время, когда спрос значительно возрастает? В таком случае один расчетчик точно не справится, придется увеличивать штат, что приведет к дополнительным расходам на зарплаты работникам.

Для того чтобы снизить финансовые потери и время на просчет всех проектов, необходимо использование специальной программы, которая все эти действия произведет буквально за считанные минуты.

Возможности программы для расчета профнастила

Скачать программу можно с официального сайта.

При помощи этой программы предоставляется возможность рассчитать профнастил, размеры листа при этом учитываются и в дальнейшем показывается подробная схема, отображающая укладку листов. Во время расчета программа учитывает габариты листов, складской типоряд относительно длин листов и складские остатки. Во время расчета профнастила, который производится в виде целых листов, программа может предложить подробную схему для раскроя листов, а также рационального использования обрезков.

Размеры фасадов, скатов, величина нахлестов, размеры листов профнастила и прочие линейные габариты пользователь может задать с точностью, достигающей 0,001 метра.

Программа дает следующие возможности:

  1. Создание и последующее хранение базы данных по профнастилу, включая параметры, использующиеся для расчета.
  2. Программа для расчета профнастила предоставляет подробную схему по укладке листов для всех элементов кровли в отдельности, учитывая каждый имеющийся вырез.
  3. Возможность изменить высоту ряда листов каждого кровельного элемента.
  4. Возможность отредактировать совершенно любой лист: добавить, удалить, удлинить снизу, удлинить сверху, укоротить снизу, укоротить сверху.
  5. Визуализация образа, отражающего способ укладки листов, а также количество излишков во время смещения точки отсчета в вертикальном или горизонтальном направлениях.
  6. Возможность рассчитать необходимую длину листа, учитывая такие величины, как ПЗ, ПК и К.
  7. Округлить (с заранее заданной точностью во время расчета) длину листов профнастила.
  8. При поставке профнастила со склада либо в остатках: учитывается наличие на складе листов, имеющих определенную длину, рассчитывается способ раскроя каждого листа по отдельности для составления предварительно рассчитанного комплекта или составление комплекта из имеющихся целостных складских листов.
  9. Производится учет невыполнимых габаритов листов профнастила при поставке их на заказ, то есть размеры, которые невозможно выполнить по технологическим причинам, а также листы, имеющие минимальный размер.
  10. Расчет способов раскроя листового профнастила.
  11. Суммарный расчет профнастила на крышу разнообразных типов сторон или сопряжений частей кровли, для которых необходима установка доборных элементом, имеющих определенный тип: ендова, фронтон, планка, конек и прочие элементы, а также определение их цены и количества.
  12. Пользователю предоставляется возможность произвольного перечня различных доборных элементов. Всего до 20 позиций.
  13. Возможность зеркального отражения, вставки, а также копирования кровельных элементов совместно с оптимизацией листовой укладки.
  14. Возможность корректирования масштаба схемы кровельных элементов и автоматическое масштабирование этой схемы.
  15. Предоставляется возможность мгновенного переключения с одного кровельного элемента на другой в различных режимах, имеющихся в программе, при помощи «Проводника проекта».
  16. Пользователь может задать при расчете любую денежную единицу и ее курс относительно условной единицы для точного учета полной стоимости профнастила и расчета суммы за заказ.
    В сумму заказа входят цена профнастила с учетом заранее выбранного критерия, стоимость саморезов и прочих элементов.
  17. Все конечные результаты можно сохранить в электронном виде, чтобы при необходимости можно было произвести их редактирование и просмотр, что, в свою очередь, позволяет создавать полноценные архивы всех произведенных расчетов.

Блок расчета для профнастила предназначается для точного определения требуемого количества материала для кровли из непрофилированных и профилированных листов, в том числе и материалы, которые были изготовлены при помощи фальцевой технологии.

При помощи программы можно рассчитать количество разного кровельного материала, например, профнастил оцинкованный, размеры которого могут быть различны, будет легко подсчитан, нужно только ввести исходные габариты листа.

Посредством программы можно определить расчетную длину листов профнастила, опираясь на такие условия, как гарантированное покрытие определенной площади кровельного элемента.

При этом также учитывается:

  • конфигурация кровельного элемента;
  • его габариты и наличие в нем различной формы вырезов;
  • нахлест или замковое перекрытие;
  • перекрытие, осуществляемое коньковым листом;
  • максимальная длина;
  • карнизный свес или капельник;
  • полезная или полная ширина листа;
  • заданная точность округления всех имеющихся длин листов.

После осуществления оптимизации способов укладки листов полученную схему можно либо распечатать, либо сохранить в таких графических форматах, как gif и bmp.

В типовой спецификации содержится полная информация для подготовки отчета или коммерческого предложения. Ее также можно распечатать при помощи принтера или сохранить в формате электронной таблицы Excel, отформатировать, отредактировать и далее использовать уже по своему усмотрению.

Конечно, такие возможности программы для расчета профнастила и иных кровельных материалов впечатляют, но и цена на нее немаленькая. Однако компании, занимающиеся продажей или укладкой кровли, покупают ее, потому что окупается она быстро. Определиться, стоит ли приобретать программу, можно, заранее ее протестировав. Для этого существует пробный период, во время которого программой можно пользоваться совершенно бесплатно. Демонстрационная версия также помогает  рассчитать профнастил для крыши, размеры которого бывают разными,  узнать количество требуемых элементов кровли и расходных материалов.

Программа может помочь своему владельцу не только быстро и точно рассчитать необходимое количество профнастила, но и проверить укладчиков кровли на честность.

Профнастил: толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой профнастил, который еще называется профлистом, нашел сегодня широкое распространение и обрел популярность у многих потребителей. Используя данный материал, можно возвести гараж, склад или киоск. Профнастил обладает множеством разновидностей, с помощью одной из них вы всегда сможете облицевать стену, возвести перегородку или забор, а также легко соорудить крышу.

Однако высокая прочность и декоративность – это не единственные качества, за которые бы стоило выбрать данный материал. Ведь он еще довольно просто поддается транспортировке, а по прибытии на место вы сможете за несколько часов укрепить лист с помощью саморезов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую особенность, присущую всем разновидностям профиля. Речь идет о покрытии, которое может быть простым или полимерным. Под простым покрытием следует понимать оцинкованный слой.

Еще в процессе производства материал может покрываться прочным и декоративным полимерным покрытием. Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что позволяет использовать профлист в области строительства.

Стоит помнить о том, что профнастил, толщина и размеры листа которого будут упомянуты ниже, изготавливается по своим стандартам каждым производителем. Это указывает на то, что упомянутые характеристики могут отличаться.

Назначения профиля С8

Такой лист имеет волнистую поверхность и обладает более низкой прочностью по сравнению с профилями, приведенными ниже. Полотно может иметь оцинкованное или полимерное покрытие. В продаже такие полотна наиболее часто имеют коричневый, вишневый, белый, синий или тёмно-зелёный цвет.

Если крыша имеет достаточно большой уклон, то этот материал может использоваться для обустройства кровли. Его применяют еще в роли облицовки для стен и при возведении заборов. Профнастил С8 может использоваться для устройства кровли, если она имеет сплошную обрешетку. Применять материал можно как элемент конструкции при возведении временных сооружений и зданий, которые имеют быструю технологию строительства.

Этот профнастил может лечь в основу кровли, если имеет оцинкованный слой. Купив рифленый профлист, вы можете уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем может использоваться для возведения ограждающих и щитовых конструкций. Дополнительными областями применения являются:

  • стальные заборы;
  • облицовка стеновых конструкций;
  • защитное покрытие стен;
  • элементы сборных сэндвич-панелей;
  • элементы составных сэндвич-конструкций стен, перегородок, перекрытий, имеющих противопожарные характеристики.

Если речь идет о заборах, то следует приобрести профнастил С8, который имеет оцинкованное покрытие, защищенное полимером.

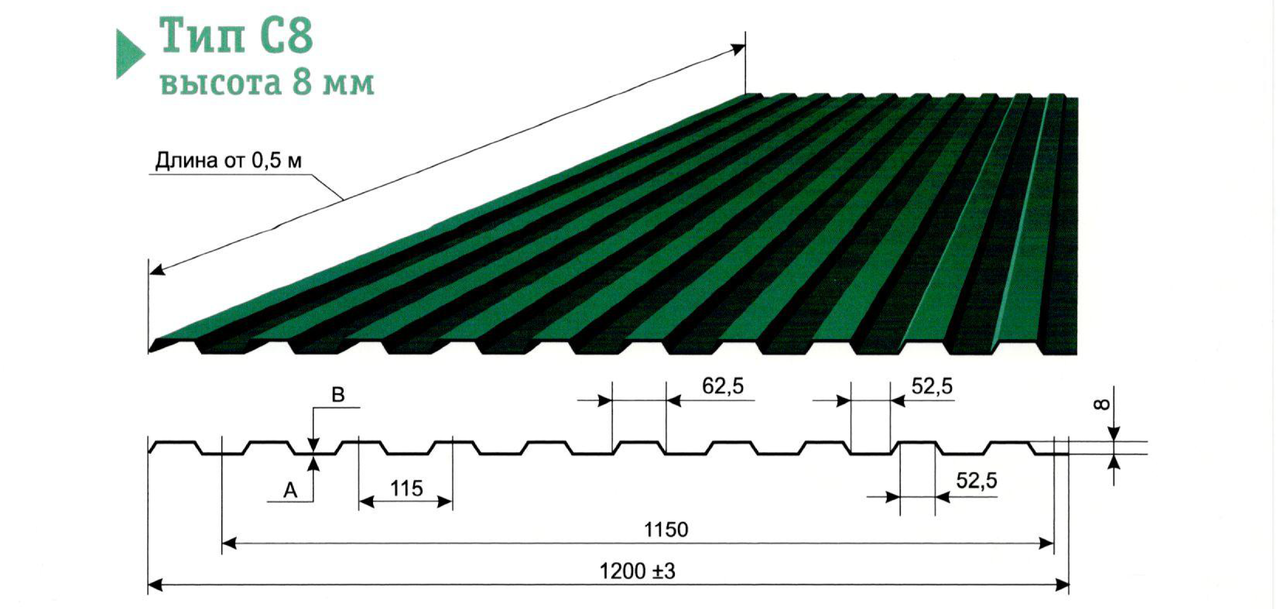

Размеры и характеристики профнастила С8

Профнастил, толщина которого может изменяться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она изменяется от 0,5 до 12 м. Рабочая ширина листа равна 1150 мм, а высота профиля равна 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м2 листа равен 4,5 кг. Это верно, если толщина составит 0,5 мм. При толщине 0,7 мм вес 1 м2 составит 6,17 кг.

Назначение профиля С10

Профнастил, толщина которого будет упомянута ниже, может иметь обозначение С10. В этом случае речь идет о гофрированном листе, который имеет пониженную прочность. Гофра обладает формой трапеции, а расцветки и покрытия листа будут такими же, как и в вышеописанным случае.

Этот вид профлиста используется для устройства кровель с большим углом наклона. Применять материал можно для строительства заборов, подходит он и для создания быстровозводимых сооружений, хозяйственных построек и при облицовке зданий. Применяется этот профлист для изготовления несущих деталей, перегородок из сэндвич-панелей, которые предохраняют постройки от пожара.

Минимальная толщина профнастила С10 составляет 0,4 мм. Используется данный материал при обустройстве кровель, на которые укладывается обрешетка с шагом 0,8 м. Увидеть С10 можно еще и в качестве элемента конструкции при возведении стальных сооружений разного назначения.

Размеры и характеристики профлиста С10

Профнастил оцинкованный, толщина 0,5 мм, – это усредненное значение. Максимальный параметр толщины составляет 0,8 мм. Что касается длины листа, то она изменяется от 0,5 до 12 м, общая и рабочая ширина листа равны 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями равно 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля С18

Этот профнастил, толщина, виды которого будут описаны в статье, имеет вид волнистого или ребристого материала. Он обладает небольшой толщиной, что позволяет резать и сверлить его довольно просто. Типы и расцветки полимерных покрытий схожи с вышеописанными профилями. Декоративность довольно высока, поэтому С18 распространен при обустройстве оград и заборов. Подходит профлист для крыш, на которые предварительно укладывается обрешетка с шагом в 40 см или меньше. Дополнительными сферами использования являются:

  • облицовка потолков;
  • отделка стен;
  • возведение щитовых конструкций;
  • строительство перегородок.

При использовании профлиста для настила кровли скат должен быть равен 25° или меньше.

Размеры и характеристики профиля С18

Данный кровельный профнастил, размеры которого по длине составляют предел от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа равна 1023 и 1000 мм соответственно. Высота профиля равна 18 мм. При расчете нагрузки на кровлю может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа равна 0,5; 0,6; 0,7; 0,8, то вес одного квадратного метра составит 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля С21

Толщина кровельного профнастила С21 остается такой же, как и в вышеописанном случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму. Полотно защищено от коррозии:

  • призмой;
  • полиэстером;
  • полиуретаном;
  • пуралом.

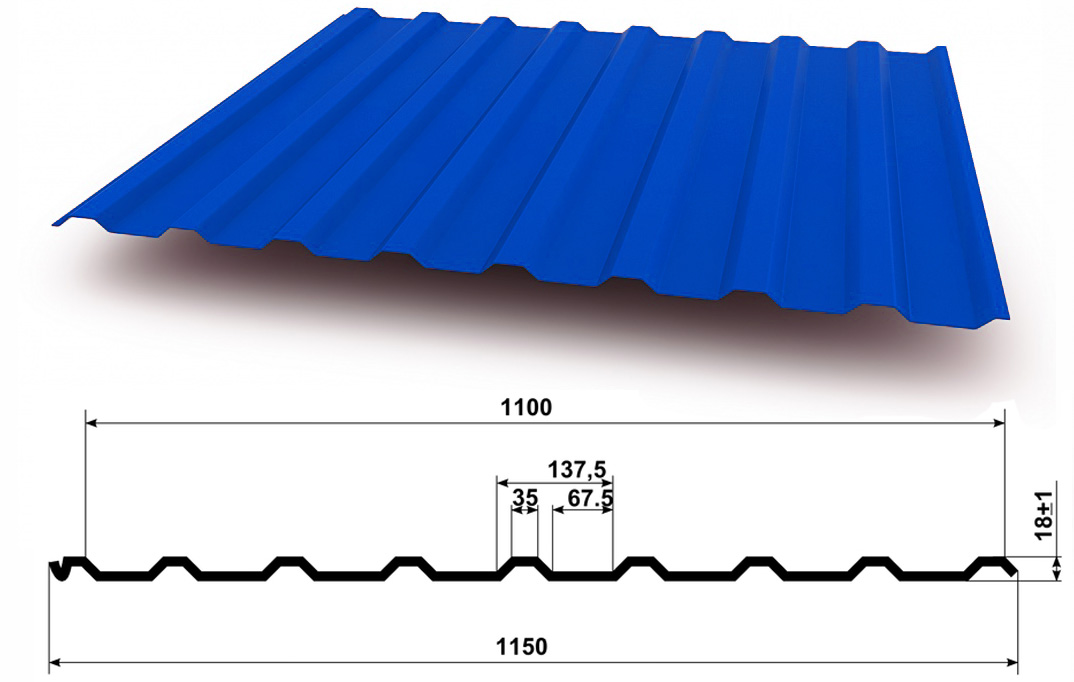

Нашел свое распространение С21 для покрытия крыш с обрешеткой, элементы которой удалены на 80 см или меньше. Если проводить сравнение с предыдущими профилями, то профлист марки С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал имеет высокую прочность, а также отличается универсальностью, что верно при сравнении с предыдущими профилями.

Сферами использования являются:

  • конструкции каркаса;
  • ограждающие и щитовые конструкции;
  • стеновые строительные конструкции;
  • внешние стены небольших сооружений по типу торговых павильонов, бытовых помещений и гаражей;
  • элементы сборных сэндвич-панелей.

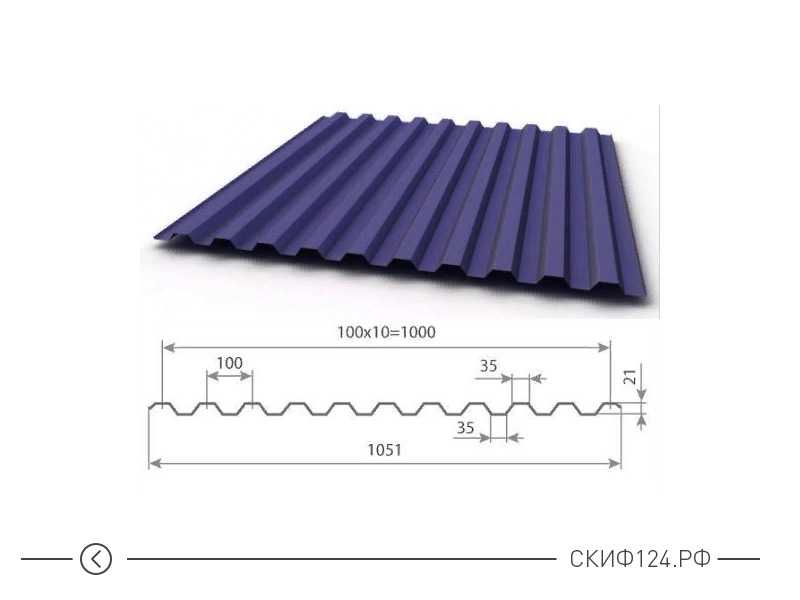

Размеры листа профиля С21

Толщина листа была упомянута выше, длина остается прежней и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа равны 1051 и 1000 мм соответственно. Высота профиля равна 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм вес одного квадратного метра составит 5,14; 7,13; 8,11 кг соответственно.

Разновидности 2-мм профнастила по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2-мм изготавливается по одной из двух технологий:

  • холодный прокат;
  • горячий прокат.

В первом случае используются государственные стандарты Р 52146-2003, тогда как во втором – Р 52246-2004. Можно классифицировать данный материал еще и по высоте профиля. Этот параметр будет изменяться, что определяет марка, и составит предел от 10 до 114 мм. Погрешность, допустимая при производстве, составляет предел от 1 до 2,5 мм.

Если приобрести лист с более высокой гофрой, то вы получите материал высокой жесткости, который может использоваться при возведении несущих конструкций. Подразделить профлист 2-мм толщины можно еще и по форме профиля, он может быть:

  • волнообразным;
  • прямоугольным;
  • квадратным;
  • трапециевидным.

При производстве может использоваться сталь тонколистовая горячеоцинкованная, с алюминиевым покрытием, алюмокремниевой защитой, с электролитическим цинковым покрытием. Эти виды профнастила изготавливаются из рулонной стали, которая защищена полимерным слоем.

Разновидности профнастила в зависимости от вида защитного покрытия

Самые известные покрытия, используемые для защиты профлиста, можно классифицировать на две группы: покрытие цинком или алюмоцинком и покрытие полимерными составами. Самой простой защитной основой является оцинковка. Она изготавливается горячим способом. Это говорит о том, что лист окунают в расплавленный цинк, добиваясь создания слоя толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюмоцинковое покрытие. Оно более стойко, называется еще гальвалюмом. В составе три компонента: цинк, алюминий и кремний. Последний необходим для связи первых двух металлов. Профлист с алюмоцинковой защитой используется в тех зонах города, которые имеют множество оживленных автотрасс. Подойдет такой материал для крыш дома у морского побережья или в промышленной зоне.

Небольшое заключение

Профнастил нашел свое широкое распространение в частном и промышленном строительстве по множеству причин. Среди них следует выделить: прочность, удобство монтажа, устойчивость к коррозии, удобство транспортировки и современный дизайн.

Если проводить сравнение с гладкими металлическим листом той же толщины, то профилированная основа будет обеспечивать большую прочность на изгиб, которая иногда достигает 3,5 тонны. Монтировать профилированный лист к обрешётке или отдельным частям зданий можно с помощью самонарезающих винтов. Листы устойчивы к разного рода погодным условиям, а также коррозии, что продлевает срок их эксплуатации.


Смотрите также

  • Боярышник обыкновенный фото
  • Что можно сделать из горбыля
  • Замена гаражных ворот
  • Размеры откатных роликов для ворот
  • Автоматика для откатных ворот своими руками
  • Как сделать плетеный забор
  • Секционные ворота своими руками в гараж
  • Забор деревянный из необрезной доски
  • Плетение из веток
  • Изготовление ворот металлических гаражных
  • Изделия из горбыля

Статьи » Размеры профнастила для забора

Любого владельца приусадебного или загородного участка, планирующего строительство ограждения, в первую очередь интересуют размеры профлиста для забора. Это необходимо не только для расчета количества необходимого материала, но и для планирования расстояния между опорами и крепления листа.

Основные размеры профнастила для забора — это высота трапеции или волны профиля, толщина металла, а также длина и ширина листа.


Размеры профлиста для забора в зависимости от его назначения и сферы применения

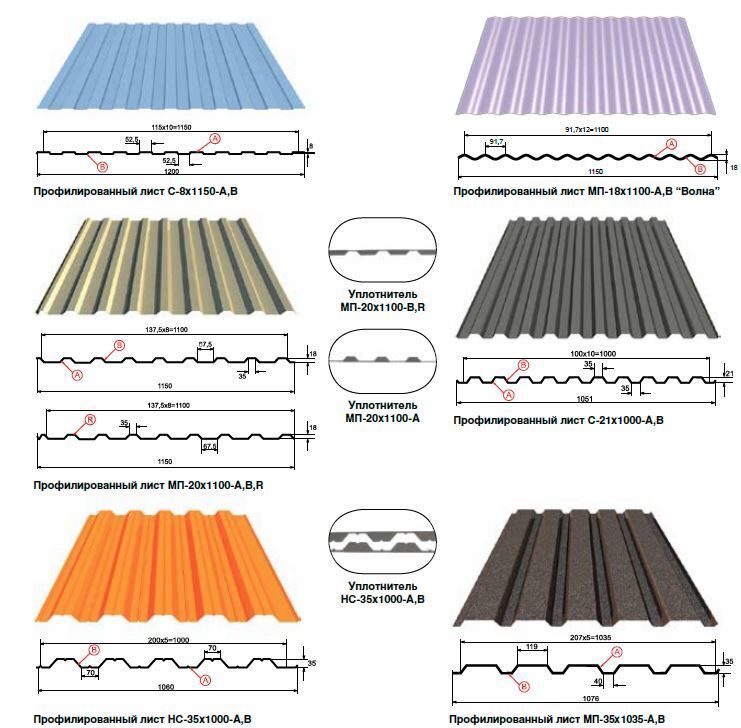

Профилированный лист, в зависимости от формы и высоты профиля, разделяется на три основные группы. Это стеновой профнастил, который маркируются буквой С, несущий профлист, обозначаемый буквой Н и универсальный металлический профиль, маркируемый буквами НС.

Высота трапеции стенового профнастила может быть от 8 до 44 мм. Именно от высоты профиля зависит продольная жесткость и несущая способность профилированного листа.

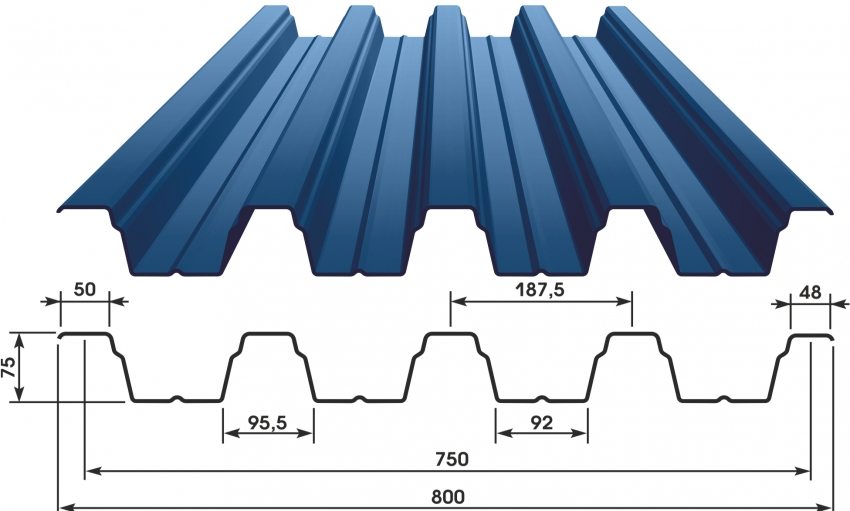

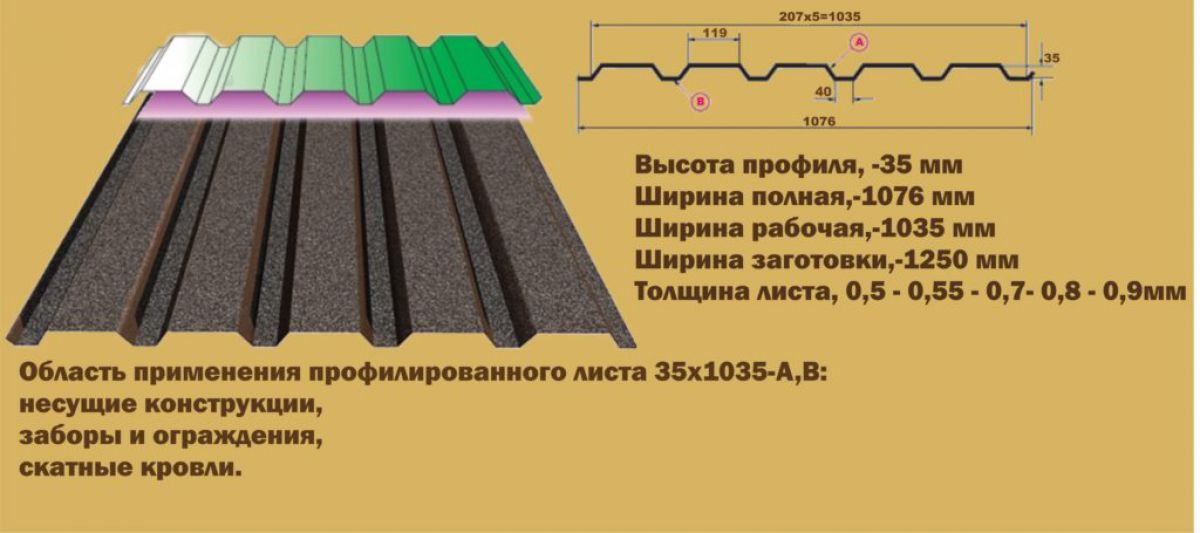

Несущий профнастил отличается от стенового не только высотой трапеции. Ниже для сравнения приведены внешний вид и основные размеры стенового профиля С44 и несущего профнастила Н44.

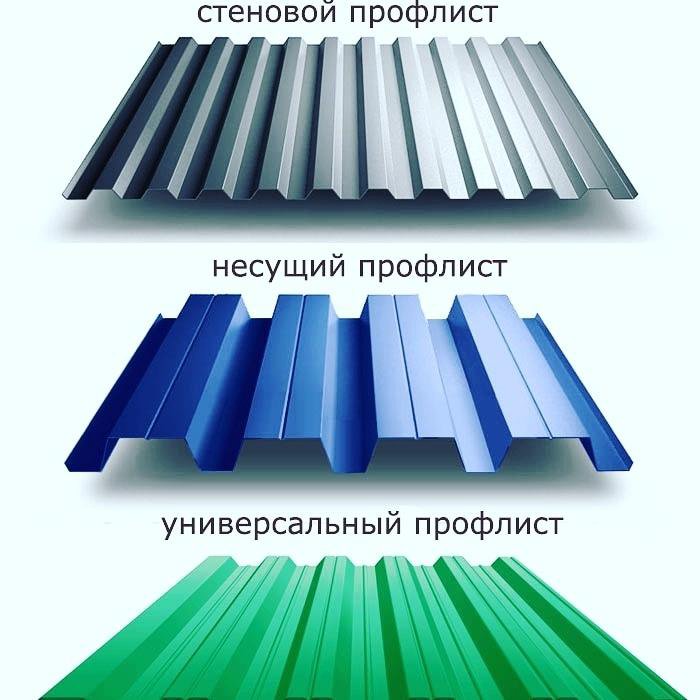

Различия стенового и несущего профнастила

Из рисунка видно, что несущий профнастил имеет профиль, усиленный дополнительными ребрами жесткости. Это значительно увеличивает его несущую способность по сравнению со стеновыми профилями с такой же высотой гофры.

Но, в отличие от кровельных покрытий, конструкции ограждений не подвержены воздействию постоянных статических нагрузок. В связи с этим для строительства заборов чаще всего используется именно стеновой профнастил.

Исключение составляют территории с большими ветровыми нагрузками или частыми штормами. В этом случае для большей надежности могут использовать и несущий профлист.

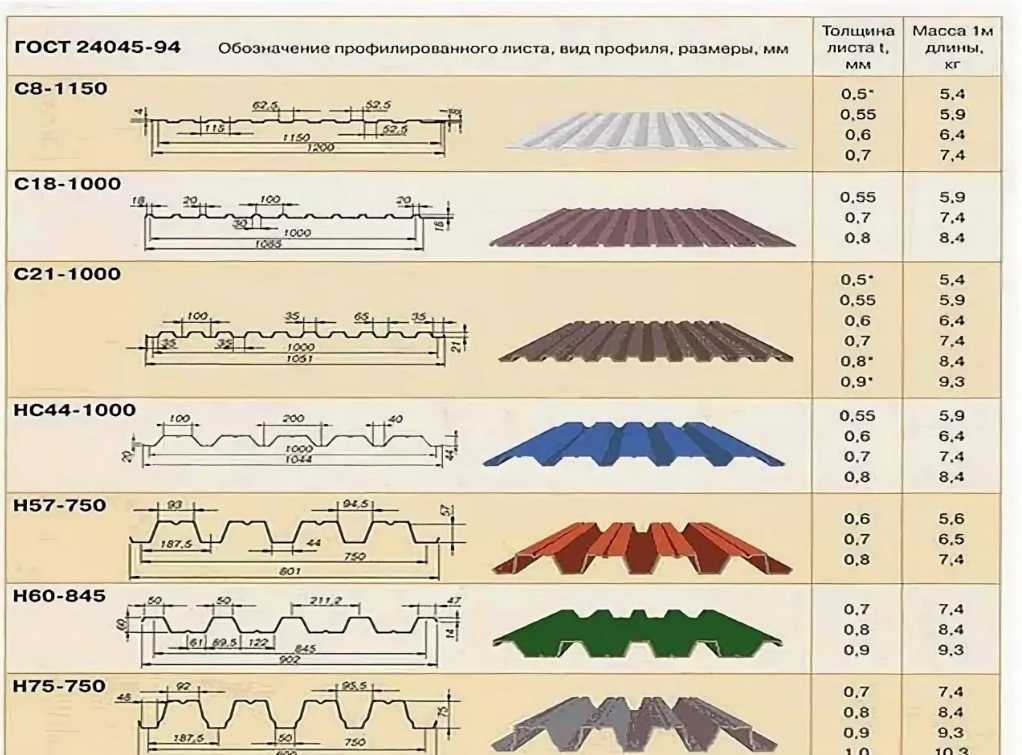

Стандартный размер профнастила для забора по ГОСТ

Стандартные размеры профлиста для забора можно найти в ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Из приведенного ниже рисунка видно, что стандартом строго регламентируются все основные размеры профнастила для забора, цена его при этом зависит от марки стали, какая толщина профлиста для забора и из чего выполнено его защитно-декоративное покрытие.

Разница между ними в нахлесте, необходимом при креплении профлиста. Поэтому рабочая ширина профнастила меньше ширины листа именно на величину нахлеста. При этом, как тоже видно из таблицы, во всех условных обозначениях профнастила указывается именно полезная ширина.

Ширина профилированного листа может и не соответствовать стандарту. Многие производители изготавливают металлический профилированный лист по ведомственным техническим условиям (ТУ), поэтому ширина листа профнастила для забора может быть от 800 до 1850 мм.

Более широкий лист позволяет значительно увеличить ширину пролета забора из профнастила, серьезно снизив расходы на установку опорных столбов и минимизировав количество стыков и креплений. Это удобно, однако при этом появляются сложности в транспортировке и доставке подобного листа на место строительства.

Стандартом также регламентируется и толщина профнастила для забора. Вообще металлический профилированный лист может изготавливаться из металла, толщиной от 0,35 до 1,2 мм.

Толщина профлиста для забора 0,35 или 0,40 мм относится к самому низкому ценовому сегменту. Однако не следует забывать, что основной функцией забора является защита участка от проникновения посторонних. Поэтому выбирая, какой толщины профнастил для забора установить на своем участке, большинство застройщиков предпочитают стандартный профиль из металла 0,6-0,7 мм. Такой профиль сложнее повредить и невозможно согнуть перпендикулярно ребрам жесткости без специальных инструментов.

Стандартом устанавливается и длина профнастила для забора. Точнее не сама длина листа, а ее кратность. Поскольку профнастил изготавливают из рулонной стали, длина его листов может быть практически любой. Но стандарт предусматривает, что стеновой профнастил должен изготавливаться мерной длиной от 2,4 до 6,0 м, с кратностью 300 мм.

Такая длина профлиста для забора позволяет возвести ограждение необходимой вам высоты без промежуточного крепления. Это повышает прочность забора, а также серьезно увеличивает его срок службы.

Стоит отметить, что не все стандартные размеры, регламентированные ГОСТом, одинаково распространенные. Особенно это касается длины листа. Многие компании предпочитают не приобретать профилированный лист большой длины из-за сложностей в его транспортировке.

Поэтому будьте готовы, что если вам нужен 6-метровый профлист для забора, из-за подобного размера его цена при пересчете на квадратный метр может оказаться больше, чем у аналогичных листов меньшей длины. Кроме того, приобрести листы такой длины в магазинах сложно – скорее всего, вам придется обращаться напрямую к производителю.

oprofnastile.ru

Гофрированный кровельный лист

(13,5/3″) – Hornsey Steels Ltd

  • Описание
  • Дополнительная информация
  • Спецификации
  • Дрип-стоп
  • PDF-файлы продукта

Описание Закрывать

Описание

Описание продукта

Наши гофрированные кровельные листы являются наиболее традиционным профилем в Великобритании, с их неглубоким профилем и превосходной стабильностью, они использовались в миллионах проектов по всему миру – и до сих пор остаются один из наиболее часто используемых профилей на сегодняшний день. Лист поставляется в выбранной вами отделке и цвете и обрезается до длины по вашему выбору.

Эти гофрированные кровельные листы размером 13,5/3 дюйма имеют 14 гофров, шаг профиля 76,2 мм и высоту профиля 19 мм. Ширина покрытия 990 мм (также известная как «после нахлеста») до длины (с шагом 1 мм) – просто введите длину ваших листов в соответствующее поле при выборе вариантов

Поставляется с отделкой из оцинкованной стали (с блестящим эффектом), полиэстера (с цветным покрытием) или с пластизолем (эффект кожи). Вы можете выбрать толщину 0,5 мм или 0,7 мм и решить, хотите ли вы добавить нашу систему управления мембраной Dripstop, которая помогает уменьшить конденсацию при нестабильных температурах. Узнайте больше о системе Dripstop, щелкнув соответствующую вкладку выше

Примечание: этот кровельный лист должен укладываться на крышу с уклоном 4 градуса или более. Нажмите на вкладку «Спецификации и продукт в формате PDF» выше, чтобы прочитать дополнительную информацию и просмотреть любые вложения, относящиеся к конкретному продукту, которые относятся к этому кровельному профилю.

Если вы не уверены в окончательном цвете, просмотрите нашу таблицу цветов или закажите бесплатный образец.

Если вы не знаете, сколько листов вам нужно, или просто хотите заказать нужное количество материалов, позвоните нам по телефону 01547 530419с вашими размерами, и мы будем рады помочь вам решить, что вам нужно, чтобы вы знали, что заказываете нужное количество материалов в соответствии с вашими индивидуальными требованиями проекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Каждый лист может иметь различную отделку и может быть защищен от капель.

  • Ширина крышки: 990 мм
  • Высота профиля: 19 мм
  • Шаг профиля: 76,2 мм
  • Гофры: 14
  • Толщина листа: 0,5 мм / 0,7 мм

ВАРИАНТЫ ПРОФИЛЕЙ

Профнастил также поставляется со следующими размерами профилей:

  • 8/3″ оцинкованные листы толщиной 0,5 мм
  • 10/3-дюймовые оцинкованные листы толщиной 0,5 мм
  • 10/3-дюймовые оцинкованные листы толщиной 0,7 мм
Ознакомьтесь с полным ассортиментом кровельного покрытия здесь

РУКОВОДСТВО ПО УСТАНОВКЕ

Наши руководства по монтажу помогут вам установить листы этого типа.

Это поможет объяснить, как определить правильные интервалы, исправить использование и другую соответствующую информацию, касающуюся подгонки этих листов.
  • Руководство по монтажу кровельного покрытия 13,5/3 дюйма

Если вы не знаете, сколько листов вам нужно, или просто хотите заказать нужное количество материалов, позвоните нам по телефону 01547 530419 и сообщите свои размеры, и мы будем рады помочь вам определиться. то, что вам нужно, чтобы вы знали, что заказываете нужное количество материалов в соответствии с вашими индивидуальными требованиями проекта.

Спецификации Закрывать

Технические характеристики

Характеристики продукта

Детали листа Гофрированный профиль 13,5/3″
Длина листа Пользовательский — длина от 500 мм до 8000 мм.
Ширина крышки 990мм
Высота профиля 19 мм
Шаг профиля 76,2 мм
Всего гофр 14
Толщина листа 0,5 мм и 0,7 мм Доступно
Цвет и отделка Оцинкованная сталь
Оцинкованная сталь (блестящая отделка).
Отделка из полиэстера
Чисто-белый, Серый гусиный, Черный как смоль, Сланцево-синий, Зеленый можжевельник и Коричневый Ван Дайк.
Отделка Plastisol
Серый антрацит, Серый гусиный, Серый караван, Черный как смоль, Зеленый можжевельник, Зеленый вересковой пустоши, Серый мерлин, Зеленый оливковый, Чистый белый, Синий саргассо, Синий сланцевый, Терракотовый красный и Коричневый Ван Дайк (отделка с эффектом кожи).
Мембрана Dr!pstop Да — доступно (применяется дополнительная плата за метр).

Дрип-стоп Закрывать

Противозапотевающая мембрана

Мембрана против запотевания

Мембрана против запотевания на обратной стороне листового материала обеспечивает улавливание влаги в специально разработанных карманах, образованных войлочной мембраной. Dripstop удерживает эту влагу до тех пор, пока условия не опустятся ниже точки росы, и она не будет выпущена обратно в воздух в виде нормальной влажности.

Dripstop — это специальная мембрана, которая решает проблему конденсации внутри зданий с неизолированной кровлей. Когда начинается процесс конденсации, на нижней стороне крыши начинают образовываться капли воды. Dripstop поглощает около 1000 г/м2 воды, которая хранится в крошечных карманах мембраны. Когда становится теплее, вода начинает испаряться обратно в воздух, и мембрана Dripstop снова начинает высыхать. №

DripStop можно использовать практически в любой среде или строении, где существует проблема образования конденсата. Однако конструкция должна иметь гарантированный приток воздуха, например, здания с открытыми или фасадными стенами, например, сельскохозяйственные сараи или промышленные предприятия. Помните, что DripStop не предотвращает образование конденсата; конструкция должна хорошо вентилироваться, чтобы материал мог высохнуть между циклами, чтобы мембрана работала должным образом. Если конденсат является проблемой, у нас есть вентилируемые листы, которые могут помочь решить эту проблему.

Если вы заинтересованы в том, чтобы мембрана Dripstop была нанесена на вашу пленку, вы можете выбрать из широкого спектра цветов, толщины и отделки листа. Перейдите к нашим кровельным продуктам для более подробной информации. Если вы все еще не уверены, нужно ли это и действительно ли оно того стоит, свяжитесь с нами, и мы поможем вам освоить преимущества использования Dripstop.


Чтобы обсудить ваши требования к кровельным листам, свяжитесь с нашим отделом продаж по телефону 01547 530419 или по электронной почте [email protected]. Мы предлагаем доставку прямо к вашей двери, по всей Великобритании.


PDF-файлы продукта Закрывать

Гофрированный профиль HSL 13,5/3 дюйма (Unilay) Технический чертеж

Загрузить

Детали и технические чертежи для гофрированного профиля 13,5/3 дюйма.

Гофрированный профиль HSL 13,5/3 дюйма, оцинкованный, 0,5 мм Знак CE — DOP

Загрузить

Гофрированный профиль 13,5/3 дюйма, оцинкованный, 0,5 мм Покрытие — маркировка CE Документ о характеристиках.

Гофрированный профиль HSL 13,5/3 дюйма, оцинкованный, 0,7 мм Знак CE — DOP

Загрузить

Гофрированный профиль 13,5/3 дюйма, оцинкованный, покрытие 0,7 мм — маркировка CE Документ о характеристиках.

Гофрированный профиль HSL 13,5/3 дюйма, полиэстер, 0,5 мм, маркировка CE — DOP

Загрузить

Гофрированный профиль, 13,5/3 дюйма, толщина 0,5 мм, полиэстер, отделка — маркировка CE Документ о характеристиках.

Гофрированный профиль HSL 13,5/3 дюйма, полиэстер, 0,7 мм, маркировка CE — DOP

Загрузить

Гофрированный профиль, 13,5/3 дюйма, толщина 0,7 мм, полиэстер, отделка — маркировка CE Документ о характеристиках.

Гофрированный профиль HSL 13,5/3 дюйма, пластизоль 0,5 мм Знак CE — DOP

Загрузить

Гофрированный профиль 13,5/3 дюйма, покрытие Plastisol 0,5 мм — маркировка CE Документ о характеристиках.

Гофрированный профиль HSL 13,5/3 дюйма, пластизоль 0,7 мм Знак CE — DOP

Загрузить

Гофрированный профиль 13,5/3 дюйма, покрытие пластизолем 0,7 мм — маркировка CE Документ о характеристиках.

Информационный проспект о системе контроля конденсации с мембраной Dripstop

Загрузить

Официальный буклет с техническими характеристиками продукта Dripstop и подробная информация.

Сопутствующие товары

гофрированная крыша. Гофрированный профиль — это традиционный S-образный профиль для кровли и облицовки. Гофрокартон может быть изогнутым, изогнутым и закругленным в соответствии с требованиями заказчика.

Общая ширина гофрированного листа 8,5 составляет 700 мм, а гофрированного листа 10,5 – 840 мм.

Возможности конструкции

Характеристики пролета нагрузки следует использовать только в качестве ориентира, так как расстояние между прогонами также зависит от других факторов, например ветровые условия в определенной местности, тип конструкции или несущих элементов, таких как солнечные гейзеры. Инженер должен определить расстояние между прогонами конструкции после рассмотрения полного проекта. Приблизительная пропускная способность гофрокартона:

509099 IQ55000

Corrugated (0.762 mm) Approximate Purlin Spacing – (m)

Thickness & Coating

0.50mm Galvanised

0.50mm Galvanised

0.50mm Chromadek

0,58 мм Оцинкованный

0,58 мм Chromadek

Марка стали Полная закалка ISQ300 ISQ300
Minimum Bullnose Radius 450 mm 450 mm 450 mm 300 mm 300 mm
Coating weight Z150 Z275 Z200 Z275 Z200
Thickness tolerance +-0. 02 mm +-0.02 mm +-0.02 mm +-0.02 mm +-0.02 mm
Weight per metre 3.72 kg / m 3.72 kg / m 3.72 kg / m 4.18 kg / m 4.18 kg / m
Weight per sq metre 4.882 kg / m2 4.882 kg / m2 4.882 kg / m2 5.486 kg / m2 5.486 kg / m2
Roof – single span  0.60  0.60  0.60  0.60  0.60
Roof – двойной пролет  1.1  1.1  1.1  1.10  1.10
Cantilever – roof  0.20  0.20  0.20  0.20  0.20
Wall – cladding  1.0  1.0 1,0 1,1 1,1
Кантилевер – стена 0,20 0,20 0,20 0,20 0,20. 0090
Approximate life span (years)
Rural area >10 >20 >20 >20 >20
Industrial area 5 – 10 10 – 20 10 – 20 10 – 20 10 – 20

Доступные длины

-4 мм с допуском до 1 м Листы длиной до 15,8 м доступны по запросу.

При проектировании закруглений и кривых максимально допустимая транспортная высота составляет 4,3 метра.

Уклон крыши

При использовании гофрированной крыши рекомендуемый минимальный уклон для скатов крыши более 15,8 м составляет 12,5º, а для уклонов менее 15,8 м – 10º.

Минимальный нахлест для крыш с уклоном более 16º составляет не менее 150 мм, а для других крыш – 250 мм. Нахлест боковых обшивок должен быть не менее 100 мм.

Рекомендуется торцевой нахлест на крышах

Процедура фиксации

Требуемое количество гофрированных листов можно рассчитать следующим образом:

Длина здания плюс гейбские вывески – (минус) 76 мм

Количество простыней = 0,762 м (ширина обложки из листовой)

. Затем результат расчета округляется до следующего листа

Кровельные листы и боковая обшивка должны быть закреплены с полуторным гофром внахлест и закреплены через гребни чередующихся канавок к прогонам с помощью шурупов Tek 38 мм в стальные прогоны и Шурупы Tek 65 мм для деревянных крыш. Для легких стальных прогонов необходимо использовать крепеж M6x38 мм с шестигранной головкой с контрфорсной резьбой класса 2. Все крепежные детали должны включать 19приклеенная шайба мм.

Боковые крепления внахлест должны быть добавлены посередине пролетов листов для обеспечения поддержки там, где расстояние между прогонами превышает 900 мм для крыш и 1200 мм для стен. Для обеспечения гидроизоляции следует использовать шовный винт #14×22 мм со встроенной шайбой.

При двойном перекрытии гофрокартона ширина покрытия для 8,5 гофра изменяется до 535 мм и 10,5 гофра изменяется до 686 мм.

Для быстрого расчета можно использовать 3 крепежа на лист на прогон.
