Длина заклепки от толщины металла: Как правильно рассчитать длину заклепки под молоток

alexxlab | 21.06.1994 | 0 | Разное

Содержание

Как правильно рассчитать длину заклепки под молоток

Заклепка – один из самых удобных и быстрых в монтаже крепежных элементов, обеспечивающих надежное неразъемное соединение. Сегодня существует огромное многообразие форм и размеров клепального крепежа, но самыми первыми были изобретены заклепки под молоток. Они использовались при строительстве судов, мостов и других металлических инженерных сооружений, где с успехом заменяли сварные соединения. Сегодня этот старейший вид крепежа изготавливается из современных материалов, поэтому не утратил своей популярности и даже расширил сферу применения.

Принцип действия молотковой заклепки

Классическая заклепка под молоток представляют собой стержень, имеющий закладную головку определенной формы (полукруглую, потайную, полупотайную, плоскую). Замыкающая головка формируется из противоположного конца стержня путем его пластической деформации при помощи клепального молотка и специальной ударной оправки, которая придает головке аккуратную полукруглую форму.

При этом со стороны закладной головки нужно обеспечить массивную поддержку. Очевидно, что для установки такой заклепки необходимо иметь доступ с двух сторон скрепляемых поверхностей.

Определение длины ударной заклепки

Для правильной установки заклепочного крепежа важно точно подобрать его длину, чтобы была возможность создать из выступающей части стержня замыкающую головку необходимой формы и получить соединение без зазоров. Длина выпускаемых заклепок под молоток варьируется в пределах от 2 – 180 мм и подбирается исходя из толщины пакета скрепляемых материалов. Сначала необходимо определить длину выступающей части стержня (припуска). Для варианта с полукруглой головкой величина припуска равняется 1.2…1.5d, а для варианта с головкой потаем – 0.8…1.2d, где d – диаметр стержня. Исходя из полученного значения припуска, несложно рассчитать полную длину стержня, прибавив к нему толщину склепываемых материалов – S.

  • Расчет длины заклепки с полукруглой головкой: L = S + (1. 2…1.5d)
  • Расчет длины заклепки с потайной головкой: L = S + (0.8…1.2d)

Пример расчета:

Требуется склепать материалы суммарной толщиной 41 мм заклепкой потай Ø8 мм

L = 41 + 0.8 х 8 = 41 + 6.4 = 47.4 мм

Затем выбираем из существующего стандартного ряда длин заклепок ближайшее к 47.4 значение, то есть – 48 мм. Итак, для создания потайного заклепочного соединения листов толщиной 41 мм нам потребуется крепеж размера Ø8х48 мм.

Как правильно установить заклепку под молоток?

Важной особенностью соединения на заклепках является то, что оно создается внахлест. Чтобы соединить две листовые детали, необходимо наложить их края или использовать соединительный элемент, который будет фиксироваться к двум листам. Этот нюанс делает подготовительную часть работы очень ответственной – перед началом работы нужно разместить все части изделия в проектном положении и при необходимости закрепить, чтобы избежать смещения.

После того, как эта часть работы выполнена, процесс соединения происходит следующим образом:

  • Подготовительный этап

Выполняют точную разметку соединения, отметив места для установки заклепок мелом или маркером. При этом следят за тем, чтобы элементы не смещались относительно друг друга. Расстояние от центра крепежа до края детали должно составлять не менее чем полтора диаметра стержня. Расстояние между центрами заклепок вычисляется по формуле:

Р = 3d + 2 мм, где d – это диаметр стержня заклепки, а P – расстояние между их осями.

Для того, чтобы изготовить соединение, необходимо подготовить сквозное отверстие во всех элементах. Используя дрель и сверло по металлу, диаметр которого равен диаметру крепежа, сверлят листы. При работе со сталью, перед использованием дрели, кернером делают небольшое углубление в месте установки сверла.

Диаметр просверливаемого в материалах отверстия должен обеспечивать свободный ввод стержня, при этом величина зазора между телом заклепки и стенками отверстия не должна превышать параметров прописанных в ГОСТ. Так, для получения качественной клепки зазор для деталей диаметром до 5 мм составляет не более 0,1 мм, а для деталей от 5 мм не более 0,2 мм.

(!) Когда материалы склепывают потайной заклепкой, то под головку в отверстии снимают фаску под углом 60° – 90° на глубину, соответствующую высоте закладной головки.

  • Процесс клёпки

После того, как отверстия готовы, приступают к установке метизов. Обычно заклепки забивают при помощи молотка – при правильном подборе сверла крепеж входит в металл очень плотно.

После того, как крепеж занял проектное положение, приступают к формированию второй головки, которую называют замыкающей. Для этого используют обжимку для плющения заклепочных головок, специальное вальцовочное оборудование, электрическое или пневматическое или молоток и клещи. При ручной установке заклепок большого диаметра обычно привлекают помощника, который клещами или специальным приспособлением удерживает крепеж со стороны головки.

Проверка качества выполненного соединения

Важным этапом работы по монтажу с использованием заклепок, является контроль качества соединения. Каждую заклепку осматривают визуально и проверяют на смещение. Крепежный элемент, который легко можно сдвинуть вручную, снова расклепывают, добиваясь полной неподвижности. Если зафиксировать заклепку не удалось, ее удаляют с использованием зубила и молотка или методом высверливания, а на его место устанавливают другую.

Полезные советы Обновлено: 14.08.2022 21:28:06

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Заклёпки. Как рассчитать требуемую длину заклёпки

Заклёпка – один из простейших видов крепежа для создания неразъёмных соединений. В общем случае – это стержневая или трубчатая деталь, имеющая на одном конце опорную “закладную” головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

  • Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые  и полупустотелые)
  • Заклёпки с протяжкой (называют также – отрывные или вытяжные)
  • Заклёпки резьбовые (также называют – гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой – поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

  • Заклёпки с полукруглой головкой
  • Заклёпки с потайной головкой
  • Заклёпки с полупотайной головкой
  • Заклёпки с плоской головкой (с бочкой)

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

  • Полнотелые заклёпки – отверстие отсутствует
  • Пустотелые заклёпки – трубчатые – имеют сквозное отверстие
  • Полупустотелые заклёпки – под развальцовку – имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

  • Стали – в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
  • Нержавеющие стали – аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
  • Алюминиевые сплавы – наиболее применимы сплавы АД, АД1,  алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
  • Латунные сплавы – в основном, сплав Л63
  • Медь – марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке – для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

В65Д18ПД19ПАМг5АМцАД120ГА10, 20, 12Х18Н10ТМ3, Л63
без метки без меткибез метки



Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

“Справочник конструктора-машиностроителя” под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный – поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

Конструкция заклёпкиПрипуск “Н” для заклёпок без зазораПрипуск “Н” для заклёпок с зазором
 H=1,2dH≈1,2d+0,1S



H=0,54dH≈0,5d+0,1S



H=0,6dH≈0,5d+0,1S



H=0,8dH≈0,7d+0,1S



H=dH≈0,9d+0,1S
 H=1,2dH≈1,1d+0,1S

Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

  • 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда – это 40 мм.

В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.



Теги
  • Заклёпки

Как измерить толщину материала для установки заклепок

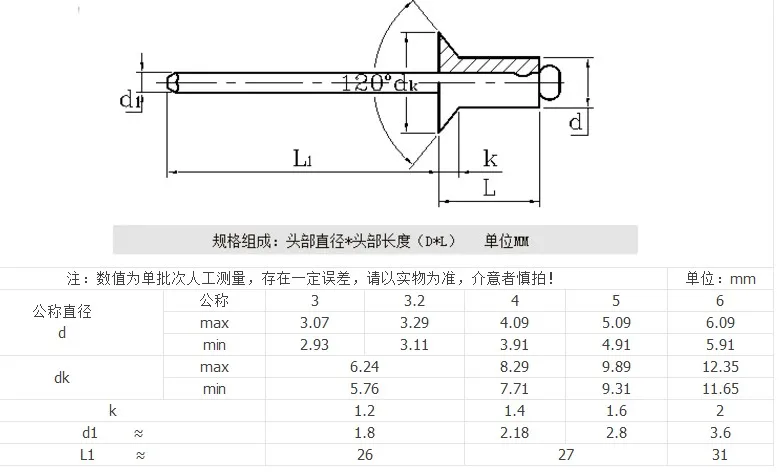

Вытяжные заклепки, часто называемые POP-заклепками, служат простой цели в мире крепежа: скрепляют материалы вместе, имея доступ только к одной стороне. Вот почему они стали известны как «глухие заклепки», поскольку вы прикрепляете заклепку к чему-то, что может быть на другой стороне вашей заготовки. Несмотря на свою эффективность, этот тип установки может вызвать проблемы при выборе используемой заклепки.

Почему проблема с доступом к одной стороне материала?

Длина заклепки определяет эффективный диапазон захвата или количество материала, которое она может эффективно скрепить. Доступ к обеим сторонам материала позволяет пользователю легко установить и измерить размер необходимого крепежа. Если у вас нет доступа к противоположной стороне материала для установки заклепок, выбор правильной заклепки может стать настоящей проблемой.

Проблемы, вызванные тем, что видна только одна сторона установочного материала
  1. Невозможно использовать традиционные гайку и болт
  2. Невозможно определить толщину материала, поскольку неизвестна толщина материала слепой стороны
  3. Часто приводит к тому, что пользователи пробуют разные длины хвата, пока не найдут тот, который работает

Определение толщины материала

В случае необходимости скрепить один материал с другим с помощью заклепки определить толщину относительно легко. Проблема заключается в определении толщины, когда вы не можете получить доступ к обратной стороне обоих материалов.

На этом этапе многие пользователи прибегают к использованию заклепок с несколькими захватами, так как они лучше всего подходят для работы вслепую. Хотя в многозахватных заклепках нет ничего плохого, они не всегда являются лучшим решением и по-прежнему могут не покрывать необходимую толщину или подходить для любого применения.

Измерение толщины материала с доступом к обеим сторонам

Толщину материала можно легко измерить, если у вас есть доступ к обеим сторонам. Все, что вам нужно сделать, это положить два материала друг на друга и измерить их рулеткой или штангенциркулем, или измерить оба материала по отдельности и сложить их вместе: Материал 1 + Материал 2 = Толщина материала. Например, если оба материала имеют толщину 1/4 дюйма, вам понадобится заклепка толщиной 1/2 дюйма. Когда у вас есть толщина материала, вы можете определить захват заклепки, который вам нужен.

Измерение толщины материала без доступа к обеим сторонам
Что вам понадобится
  • Сверло
  • A Карандаш/маркер
  • Диаметр заклепки
  • Сверло
  • 1 Гвоздь с головкой меньше диаметра сверла.
Определение толщины
  1. Первый шаг — выровнять материалы и определить, куда вы будете вставлять заклепку.
  2. Отметьте это место и используйте сверло, чтобы просверлить оба материала.
  3. Просверлив отверстие, возьмите гвоздь и вставьте его головкой вперед.
  4. Потяните гвоздь и начните вытаскивать его обратно. Он зацепится за внутренний материал.
  5. Затем возьмите карандаш/маркер и отметьте открытую часть гвоздя, где он входит в просверленное отверстие.
  6. Теперь перестаньте тянуть гвоздь и вытащите его из отверстия.
  7. С помощью рулетки или штангенциркуля измерьте расстояние от шляпки гвоздя до отметки. Это число и есть толщина вашего материала.

Заключение

Используя толщину, мы можем определить захват, который нам понадобится. Например, отверстие имеет диаметр 3/16 дюйма, а размер гвоздя — 0,30 дюйма. Это означает, что нам понадобится заклепка 6-6, которая имеет диаметр 3/16 дюйма и диапазон захвата от 0,251 до 0,375 дюйма.

Лучше всего выбирать заклепку с диапазоном захвата, в который попадает общая толщина материала, но не в минимальном или максимальном диапазоне этого диапазона захвата. Следуя приведенному выше примеру, толщина материала 0,30 дюйма удобно попадает в диапазон захвата от 0,251 до 0,375 дюйма выбранной нами заклепки. Эта практика может помочь обеспечить прочность вытяжной заклепки на растяжение и сдвиг и увеличить ее общий срок службы.

В качестве дополнительного бонуса ознакомьтесь с нашим Руководством по измерению заклепок, просмотрите диаметры заклепок и захваты, чтобы определить необходимое количество заклепок.

Как измерить толщину материала для установки заклепок Стенограмма

Прокрутите вниз, чтобы продолжить чтение

Боб: С возвращением в Albany County Fasteners – Крепеж 101.

Я Боб, сегодня мы собираемся показать вам, как отмерьте два куска материала, чтобы получить заклепку. Итак, давайте начнем.

Итак, все спрашивают: «Как измерить материал на месте на стройплощадке? Как измерить два куска материала для заклепки?» Мы собираемся продемонстрировать вам здесь, как это сделать.

Давайте просто посмотрим на это, как будто оно на месте, и вы не можете видеть обратную сторону, но мы покажем вам обратную сторону. Все, что вам нужно, это гвоздь или винт, винт с плоской головкой. Что-то, на чем есть какая-то губа, за которую можно схватиться сзади. Это то, что мы ищем.

Вы бы вставили гвоздь в отверстие и просто вытащили бы его. Затем вы берете фломастер или маркер и просто тянете его, а затем ставите отметку на ногте. Видишь, есть отметина. Возьмите штангенциркуль или рулетку, а потом измерьте. Получается около 0,478 дюйма.

Затем вы можете найти заклепку в пределах этого диапазона захвата. Это 8-8. Этот диапазон захвата составляет от четверти дюйма до половины дюйма. Нам нужно было 0,479″, что попадает в этот диапазон. Эта заклепка имеет размер от 0,25 до 0,50 дюйма. Так что я его вставлю. Возьми мой инструмент, и я покажу тебе, что он отлично работает.

Ну вот. Он установлен. Правильный размер. И именно так вы измеряете продукт, когда не можете добраться до другой стороны.

Спасибо за просмотр.

Ищете другие блоги, подобные этому?

Зарегистрируйтесь, чтобы получать новые блоги прямо на ваш почтовый ящик!

Электронная почта *

Имя *

Фамилия *

Постоянное использование контактов. Пожалуйста, оставьте это поле пустым.

Отправляя эту форму, вы соглашаетесь получать маркетинговые электронные письма от: RAW PRODUCTS CORP, 100 Newfield Ave., Edison, NJ, 08837, https://www.albanycountyfasteners.com. Вы можете отозвать свое согласие на получение электронных писем в любое время, используя ссылку SafeUnsubscribe®, расположенную внизу каждого электронного письма. Электронная почта обслуживается Constant Contact

Калькулятор размера заклепок

, созданный Kenneth Alambra

, рассмотренная Стивеном Вудлингом

Последнее обновление: 24 октября 2022 г.

СОДЕРЖА использование таблиц размеров заклепок для определения размера сверления
  • Как пользоваться калькулятором размеров заклепок
  • Часто задаваемые вопросы

    • Калькулятор размера заклепок поможет вам правильно выбрать размер заклепок и использовать их для крепления. Этот инструмент предоставит вам расчеты глухих и выталкивающих заклепок, поэтому вам не придется выполнять их вручную. Но если вы хотите научиться делать это самостоятельно, вы пришли в нужное место. В этом калькуляторе вы узнаете:

    • Основы заклепок и размеров заклепок;
    • Как подобрать размер заклепок;
    • Как пользоваться этим калькулятором размеров заклепок; и
    • Использование таблиц размеров заклепок для определения размера сверла.

    Готовы изучить это руководство по размерам заклепок для заклепок ? Тогда продолжайте читать. 😁

    🙋 Нужен более надежный крепеж, такой как гайки и болты? Возможно, вы сможете найти их нужный размер с помощью нашего калькулятора ниток.

    Основы заклепок и размеры заклепок

    Заклепки — это крепежные детали, которые мы можем использовать для соединения двух или более слоев материалов , таких как листы металла, пластика, дерева (включая деревянные балки) и даже текстиля. Мы можем видеть заклепки, используемые в авиастроении, судостроении, алюминиевых и стальных конструкциях, и даже в креплении толстых тканей, таких как кожа и джинсовая ткань.

    Однако, для более прочного соединения стальных изделий на весь срок службы, возможно, лучше сварить их, чем заклепать. Ознакомьтесь с нашим сварочным калькулятором, чтобы узнать больше о сварке.

    Заклепки бывают разных форм, но обычно выглядят как болты без резьбы. Вместо того, чтобы использовать гайки для закрепления зажатых объектов, мы деформируем конец стержня заклепки (или корпус), чтобы он принял форму другой головки , большей, чем отверстие заклепки. То, как мы деформируем концы хвостовиков, отличает типы заклепок друг от друга.

    Есть заклепки, концы которых нам нужно смягчить путем нагревания, чтобы мы могли быстро придать им форму. Существуют также заклепки с хвостовиками, которые можно деформировать механически, ударив молотком или потянув за внутреннюю оправку, как в случае вытяжных заклепок, как показано на анимации ниже:

    By Heedless — Собственная работа, CC BY-SA 4.0, Wikimedia

    💡 Мы называем их «глухими» заклепками, потому что мы можем установить их даже , не видя другую сторону листов, которые нам нужно скрепить. Мы также называем этот тип заклепок «хлопающими» заклепками из-за хлопка, который они издают, когда внутренний стержень отрывается от заклепки.

    Какой бы тип заклепок мы ни использовали, мы всегда хотим выбрать заклепки правильного размера , чтобы они не оторвались от наших материалов. Что еще хорошо в использовании заклепок, так это то, что мы можем комбинировать различные материалы, например, акриловый лист с алюминием или стекло со сталью, если мы выбираем правильный размер заклепки. В следующем разделе этого руководства по размерам заклепок давайте обсудим, как определить размер заклепок.

    Как определить размер заклепок

    Мы измеряем заклепку с точки зрения ее длины стержня и диаметра , и мы основываем эти размеры на общей толщине пластин (или листов), которые мы хотим скрепить или зажать вместе, и толщина самой толстой пластины. Мы определяем минимальный диаметр , который мы обозначаем как DminD_\text{min}Dmin​, путем умножения толщины самой толстой пластины , tmaxt_\text{max}tmax​, на 3, как показано в уравнении ниже :

    Dmin=tmax×3D_\text{min} = t_\text{max}\times 3Dmin​=tmax​×3

    Допустим, наша самая толстая пластина имеет толщину 1,5 мм. Мы умножаем его на 3, чтобы получить 4,5 мм для нашего DminD_\text{min}Dmin​. После этого из таблицы стандартных диаметров стержней заклепки выбираем ближайший к нашему расчетному минимальному диаметру стандартный размер заклепки.

    Вот таблица стандартных размеров заклепок , из которой мы можем выбрать рекомендуемый диаметр стержня заклепки (помните, что мы должны выбрать больший размер, чем расчетный минимальный диаметр):

    дюйма

    миллиметра

    1/16 (0,06250)

    1.58750

    3/32 (0,09375)

    2.38125

    1/8 (0,12500)

    3.17500

    5/32 (0,15625)

    3,968750

    3/16 (0,18750)

    4. 76250

    7/32 (0,21875)

    5,55625

    1/4 (0,25000)

    6.35000

    9/32 (0,28125)

    7.14375

    5/16 (0,31250)

    7,93750

    11/32 (0,34375)

    8.73125

    3/8 (0,37500)

    9.52500

    13/32 (0,40625)

    10.31875

    1/2 (0,50000)

    12. 70000

    5/8 (0,62500)

    15.87500

    7/8 (0,87500)

    22.22500

    1 (1,00000)

    25.40000

    1 ⅛ (1,12500)

    28.57500

    1 ¼ (1,25000)

    31,75000

    1 ⅜ (1,37500)

    34.92500

    1 ½ (1,50000)

    38.10000

    1 ⅝ (1,62500)

    41.27500

    Исходя из приведенной выше таблицы размеров заклепок, поскольку мы рассчитали 4,5 мм для нашего DminD_\text{min}Dmin​, рекомендуемый диаметр стержня заклепки, который мы можем обозначить как DDD, должен составлять 4,7625 мм или 3/16 дюйма. .

    Припуск на длину хвостовика – это часть стержня заклепки, которая сжимается и принимает форму, чтобы стать еще одной фиксирующей головкой. Мы определяем припуск на длину стержня, используя значение множителя ccc, которое зависит от типичного применения заклепки, указанной ниже.

    Для застегивающих головок общего назначения:

    • c=1,5c = 1,5c=1,5 для D≤20 ммD \leq 20\ \text{мм}D≤20 мм
    • c=1,6c = 1,6c=1,6 для D>20 мм D > 20\ \text{мм}D>20 мм

    Для запорных головок в конструкции котла под давлением:

    • c=1,7c = 1,7c=1,7 для D≤20 ммD \leq 20\ \text{мм}D≤20 мм
    • c=1,8c = 1,8c=1,8 для D>20 мм D > 20\ \text{мм}D>20 мм

    Для потайных закрывающих головок для легкого использования:

    • c=0,5c = 0,5c=0,5 для любого DDD

    Наконец, мы добавляем припуск на длину хвостовика , AAA, к общей толщине пластин , SSS, для определения длины стержня заклепки LLL. В виде уравнения мы выражаем это как:

    L=S+AL = S + AL=S+A

    Общая толщина пластин, SSS, представляет собой сумму всех толщин пластин, которые нам необходимо скрепить, включая самая толстая плита.

    Не забудьте также выбрать заклепки с длиной, наиболее близкой к расчетной длине стержня заклепки . Хотя выбор более длинных заклепок означал бы, что мы могли бы поместить на них больше материалов, мы не смогли бы затянуть их должным образом.

    🙋 Говоря о наиболее подходящих заклепках, также важно знать правильный размер отверстия для ваших заклепок . Давайте кратко рассмотрим это в следующем разделе этого руководства по размерам заклепок.

    Использование таблиц размеров заклепок для определения размера сверла

    Подобно болтам, штифтам и другим подобным крепежным изделиям, нам сначала нужно просверлить отверстия, прежде чем мы сможем установить наши заклепки. Логически мы хотим использовать сверла того же размера, что и наши заклепки (например, сверло 1/8 дюйма для заклепок 1/8 дюйма). Но, как правило, мы хотим, чтобы наши заклепки свободно скользили в отверстиях с припуск на диаметр не более шеститысячных дюйма .

    Вот таблица минимального и максимального диаметра отверстия для каждого стандартного размера заклепки:

    Размер заклепки

    Мин. диаметр отверстия

    Макс. диаметр отверстия

    дюймов

    мм

    дюймов

    мм

    1/16

    0,06250

    1. 58750

    0,06850

    1.73990

    3/32

    0,09375

    2.38125

    0,09975

    2,53365

    1/8

    0,12500

    3.17500

    0,13100

    3.32740

    5/32

    0,15625

    3,96875

    0,16225

    4.12115

    3/16

    0,18750

    4. 76250

    0,19350

    4,91490

    7/32

    0,21875

    5,55625

    0,22475

    5.70865

    1/4

    0,25000

    6.35000

    0,25600

    6.50240

    32 сентября

    0,28125

    7.14375

    0,28725

    7.29615

    5/16

    0,31250

    7,93750

    0,31850

    8. 08990

    32.11

    0,34375

    8.73125

    0,34975

    8.88365

    3/8

    0,37500

    9.52500

    0,38100

    9.67740

    13/32

    0,40625

    10.31875

    0,41225

    10.47115

    1/2

    0,50000

    12. 70000

    0,50600

    12.85240

    5/8

    0,62500

    15.87500

    0,63100

    16.02740

    3/4

    0,75000

    19.05000

    0,75600

    19.20240

    7/8

    0,87500

    22.22500

    0,88100

    22.37740

    1

    1. 00000

    25.40000

    1.00600

    25.55240

    1 1/8

    1.12500

    28.57500

    1.13100

    28.72740

    1 1/4

    1.25000

    31,75000

    1.25600

    31.

    1 3/8

    1.37500

    34.92500

    1.38100

    35. 07740

    1 1/2

    1,50000

    38.10000

    1.50600

    38.25240

    1 5/8

    1.62500

    41.27500

    1.63100

    41.42740

    ✅ Если вы работаете с алюминиевыми материалами и клепаете их, и вам интересно, насколько тяжелым будет ваш конечный продукт, у нас есть калькулятор веса алюминия, который вы можете использовать для расчета веса.

    Как пользоваться калькулятором размеров заклепок

    Использование нашего калькулятора размеров глухих или выдвижных заклепок очень простое и понятное. Тем не менее, вы можете выполнить следующие шаги при использовании нашего инструмента:

    1. Выберите предпочтительную форму головки заклепки для вашего проекта. Обычно мы используем заклепки с головкой с головкой в целом и в конструкциях котлов, в то время как мы используем заклепки с потайной головкой для легкого использования.
    2. Выберите соответствующую заклепку , приложение , если вы предпочитаете использовать заклепки с полукруглой головкой.
    3. Введите толщину самой толстой пластины , которую необходимо закрепить.
    4. Введите общую толщину других пластин или целевую общую толщину зажима .

    После выполнения этих шагов наш калькулятор размера заклепки покажет минимальный и рекомендуемый диаметры стержня и рекомендуемую длину стержня заклепки , которые подходят для вашего применения.

    В качестве дополнительной функции вы можете использовать наш инструмент для определения минимальный и максимальный диаметры отверстия для рекомендуемого размера заклепки. Нажмите кнопку Расширенный режим под нашим калькулятором, чтобы активировать эту функцию.

    Часто задаваемые вопросы

    Как выбрать правильный размер заклепки?

    Чтобы выбрать подходящий размер заклепки для вашего проекта:

    1. Определите толщину самого толстого материала , который вы хотите закрепить. Скажем 2,0 мм .

    2. Умножьте эту толщину на 3 , чтобы найти подходящий минимальный диаметр для ваших материалов.

      2,0 мм × 3 = 6,0 мм .

      Поставщики заклепок порекомендуют вам заклепки диаметром 6,35 мм (1/4 дюйма), если вам не нужны заклепки нестандартного размера 6,0 мм.

    3. Измерьте общую толщину материалов, которые необходимо скрепить. Скажем 5,0 мм .

    4. Добавьте рекомендуемый диаметр в 1,5 раза к общей толщине, чтобы найти 9 заклепок. 0148 необходимая длина хвостовика .

      5,0 мм + (1,5 × 6,35 мм) = 14,525 мм

    Как рассчитать диаметр заклепки?

    Для расчета диаметра заклепок, которые соответствуют вашим потребностям:

    1. Перечислите толщину материалов , которые необходимо комбинировать. Допустим, вам нужно скомбинировать 5-мм акриловый лист с алюминиевым уголком 2 мм .
    2. Обратите внимание на толщину самого толстого материала . Так как акриловый лист толще, чем толщина алюминиевого уголка, мы используем 5 мм .
    3. Умножьте наибольшую толщину на 3 , чтобы найти минимальный диаметр заклепки, которую вы можете использовать. 5 мм × 3 = 15 мм .

    Может ли заклепка быть слишком длинной?

    По возможности выбирайте заклепку с длиной стержня , равной толщине материала , который необходимо зажать, с припуском в 1,5 раза больше диаметра стержня заклепки.

    Некоторые поставщики заклепок указывают диапазон захвата своих заклепок, который приблизительно соответствует диапазону толщины, с которым может работать заклепка. Найдите заклепки с диапазоном захвата, точно соответствующим общей толщине материала, который необходимо зажать.

    Каков диапазон захвата заклепки 3,2×12 мм?

    Заклепка 3,2×12 мм или 1/8×1/2 дюйма имеет диапазон захвата приблизительно 7,9 мм .

    Заклепка 3,2×12 имеет диаметр 3,175 мм (или 1/8 дюйма) и длина 12,7 мм (или 1/2 дюйма). Мы находим диапазон захвата, вычитая 1,5-кратный диаметр заклепки из ее длины.

    В виде уравнения, то есть:

    12,7 мм - 1,5 × 3,175 мм = 7,9375 ≈ 7,9 мм .

    Kenneth Alambra

    Входы и опционы

    Форма головки заклепок

    Применение

    Толщина самой толстой пластины

    Общая толщина других пластин

    Общая толщина зажима

    Результаты

    Минимальный диамер

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
