В области электротехники, электроники понятие электрического сопротивления является фундаментальным. Оно относится к основным электрическим величинам, которое повсеместно используется как в теории, так и на практике. Любой электрический проводник имеет свое определенное сопротивление, которое во многом зависит от таких основных факторов: материала проводника, его размер (длина и сечение), температура. Помимо этого стоит учитывать, что сопротивление может быть активным и реактивным.

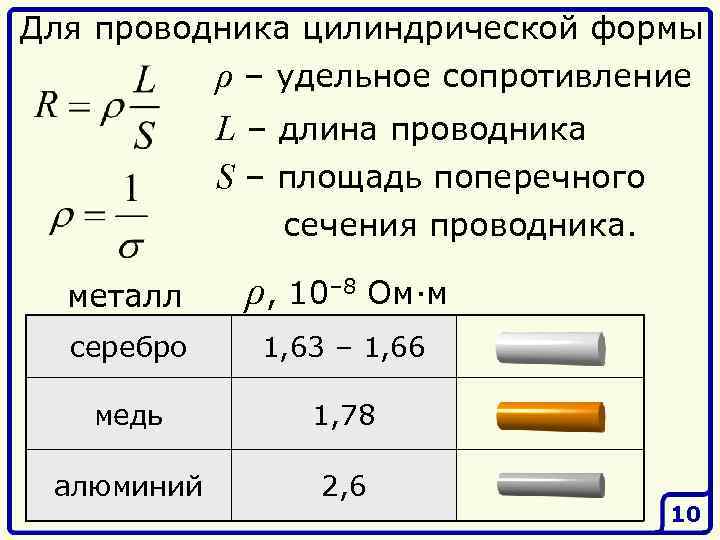

Электрическое сопротивление провода можно вычислить по следующей простой формуле, в которой присутствуют такие величины: удельное сопротивление материала, из которого сделан провод, его сечение и длина:

Есть такое понятие как удельное сопротивление материала (вещества). У каждого проводника, сделанного из того или иного материала свое удельное сопротивление. Это обуславливается особенностями внутренней структуры (на атомном уровне) самого вещества. То есть, у каждого отдельно взятого материала (проводника тока) при одних и тех же размерах и условиях будет различное сопротивление. Это удельное сопротивление выражается как Ом на метр (при сечении 1 миллиметр квадратный). Удельное сопротивление каждого отдельного материала проводника нужно смотреть в специальной таблице (в справочниках, интернете).

Нахождением сопротивления по формуле имеет смысл при теоретических расчетах, на практике же намного проще воспользоваться обычным измерителем (электронным тестером, мультиметром, омметром). Стоит учитывать, что измерения электрического сопротивления должны производиться при отключенном электропитании схемы, участка цепи, провода. Если на схеме (измеряемом проводе) будет присутствовать хоть какое-то напряжение, то в лучшем случае это повлечет за собой неверные результаты измерения, ну, а в худшем может выйти из строя и сам измерительный прибор.

Само же измерение электрического сопротивления мультиметром сводится к его включению и выбору на нём определённого диапазона измерения (Ом, килоОм, мегаОм). Наиболее малым сопротивлением является Ом. 1000 Ом, это 1 кОм (килоом). 1000 000 Ом или 1000 кОм, это 1 мОм (мегаом). В обычных проводах (шнуры питания, небольшие куски кабеля и проводов) сопротивление будет примерно до десятков Ом. Сопротивление от десятков и до тысяч Ом уже можно встретить к примеру у обмоток трансформатора, катушек электромагнита, звонка и т.д. Ну, а мегаомным сопротивлением уже обладает электрическая изоляция кабелей и проводов.

В электротехнике в большинстве случаев в роли электрического проводника используют медь. Именно она имеет достаточно хорошую электрическую проводимость при относительно низкой цене (если сравнивать с серебром, золотом). В линиях электропередач и на отдельных участках бытовой электросети также широко применяют алюминий, хотя его электрическая проводимость хуже, чем у меди, зато стоит меньше. И медь и алюминий (если говорить о сопротивлении небольших участков электрической сети, кабеля и шнуры питания) имеет электрическое сопротивление в пределах единиц и десятков Ом. Ну, естественно, чем длиннее и тоньше будет проводник, тем сопротивление будет увеличиваться (допустим у трансформаторной первичной обмотки на 220 вольт сопротивление уже от десятков до нескольких тысяч Ом, в зависимости от мощности транса).

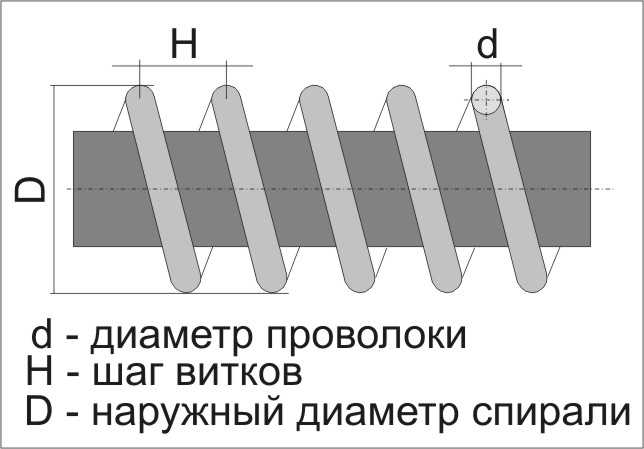

Для чего может, собственно, пригодится известная величина электрического сопротивления? Наиболее используемой в электрике и электронике является формула закона Ома. Она гласит, что сила тока равна электрическое напряжение разделенное на сопротивление. Следовательно, зная любые две величины из трех (тока, напряжения и сопротивления) можно всегда найти одну неизвестную. К примеру, нам нужно узнать, какой ток будет протекать по спирали нагревателя. Нам известно, что этот нагреватель рассчитан на напряжение 220 вольт. Берём мультиметр и измеряем его сопротивление (допустим это 100 Ом). Используя формулу закона Ома мы легко вычислим силу тока: 220 вольт / 100 Ом = 2,2 ампера.

P.S. При нахождении электрического сопротивления через формулу учитывайте, что реальные величины могут слегка отличаться от теоретических (по причине материальных факторов, условий окружающей среды и т. д.). При нахождении сопротивления путем простого измерения учитывайте, что измерительные приборы имеют свою погрешность (хоть она и достаточно мала, но всё же есть).
