Электромагнитный клапан для полива

Электромагнитный клапан для полива — обязательный элемент автоматизированной системы. Дело в том, что автополив обширной территории требует больше воды, чем за определенное количество времени способен поставлять водопровод. Поэтому всю территорию полива делят на некоторое количество зон. Потребление воды этими зонами соответствует ее расходу, который возможно обеспечить на участке.

Клапан в системе автополива обеспечивает автоматизацию орошения, т. е. работу системы без прямого участия человека. Он позволяет дистанционно подавать определенное количество воды в установку. Это происходит в заданное время. Причем управление может производиться и в ручном режиме. Электромагнитные клапаны, в зависимости от специфики конкретной модели, применяются как на обширных территориях (для полива газона, парковой зоны, поля для гольфа), так и на небольших участках.

Принцип действия электромагнитного клапана для автополива

Электромагнитный клапан, по сути, выполняет в системе автополива функцию крана, предназначен для пуска и блокировки поливочного водного потока.

Управляется путем воздействия на соленоид электрического импульса. Соленоид выступает конструктивной частью устройства, осуществляет его открытие. Наличие клапана в системе автополива связано именно с наличием нескольких зон орошения, работающих поочередно. Этот элемент запускает или отключает процесс полива зон в определенное время.

Клапан монтируется между магистральным и зональным трубопроводом, обеспечивает подачу поливочной воды именно в той зоне, в которой размещается. Описание его работы несложное, непосредственно связано с таймером. Когда приходит запрограммированное для старта орошения время, пультом управления на соленоид подается электрическое напряжение.

Дальнейшая работа устройства механическая. Поршень втягивается и действует на диафрагму, мембрана пропускает водный поток в направлении электроклапана. Когда заданное для полива время заканчивается, контроллер прекращает подачу напряжения. Происходит такой-же механический процесс, как и ранее, но в обратном порядке.

Вода прекращает подаваться.

Конструкция клапана и его виды

Конструкция электроклапана для полива надежная и простая. Его составляющие:

• защитный корпус;
• регулирующий водный поток диск или поршень;
• соленоид (электромагнит).

Работа автополива зависит от подсоединительных размеров, а также мощности клапанов. По подсоединительным размерам выделяют электромагнитные устройства малые (0,75 дюйма), стандартные (1 дюйм) и большие (1,5 дюйма и больше). Сфера применения клапанов зависит от их мощности:

• 9-12 вольт — применяются в работающих от батареек контроллерах;
• 24 вольта — популярные стандартные модели, использующиеся в большинстве систем полива;
• 220 вольт — устройства максимальной мощности, обладающие хорошей пропускной способностью.

Для применения в обычной системе орошения на участке стоит купить электромагнитный клапан, мощность которого составляет 24 вольта. Он не представляет опасности для здоровья людей, так как величина напряжения низкая. Прост в эксплуатации, но не все модели оснащены встроенным редуктором давления. Встроенный редуктор нужен для правильного, корректного функционирования системы полива. Он позволяет задать оптимальный режим подачи влаги, производить осуществляющееся с низким напором капельное орошение.

Устройства большой мощности редуктор давления имеют. Применяются обычно не на стандартных участках, а на обширных территориях. Имеют, как правило, резьбовое соединение внутри и снаружи. Иногда резьба заменяется специальным наконечником, позволяющим присоединять шланг. Устанавливаются такие электроклапаны на дренажную подушку из щебня или гравия.

Устройства конструируются с расчетом на сложные условия эксплуатации, изготавливаются из особо прочных материалов. Корпус устойчив к коррозии, диафрагма усилена, обеспечивает полив в течение длительного времени. Выбор подходящей модели должен основываться на параметрах водопроводных труб и пропускной способности. Для того, чтобы не ошибиться с выбором, рекомендуется сделать гидравлический расчет. За консультацией по подбору оптимальной по техническим параметрам и размерам модели лучше всего обращаться к специалистам.

Зачем нужен электромагнитный клапан для автополива

12 июля 2021

Электромагнитный клапан – это электромеханическое устройство, которое отвечает за подачу воды в зону полива. Оно заменяет привычный механический кран с вентилем, который мы поворачиваем вручную. Контроллер подал ток 24 В на соленоид – клапан немедленно открыл кран. Контроллер отключил подачу тока, клапан мгновенно перекрыл воду. Владельцу не нужно следить за часами, чтобы вовремя полить участок. Владелец не волнуется о недоливе или перерасходе воды. Ему вообще не обязательно быть дома во время полива.

Устройство электромагнитного клапана.



Где монтируется электромагнитный клапан

Для эффективного и экономного орошения территория усадьбы делится на несколько зон. Одной зоне требуется ежедневный обильный полив, другой – умеренный, третьей – скудный раз в неделю. Для каждой из них проводится отдельная ветка водовода. Вход на каждую ветку начинается с собственного электромагнитного клапана.

Клапаны интегрируются в зональные трубы сразу после их разветвления. От грязи и осадков они прячутся в специальный бокс с герметично закрывающейся крышкой. Но, сколько бы ни было зон полива и клапанов для них, на магистральной трубе обязательно монтируется главный или мастер-клапан. Он отвечает за общую подачу воды на участок, в том числе на зональные клапаны.

Клапаны интегрируются в зональные трубы сразу после их разветвления. От грязи и осадков они прячутся в специальный бокс с герметично закрывающейся крышкой.



То есть, когда контроллер подаёт команду на полив одной зоны, срабатывает главный клапан и один зональный. В следующий раз, когда нужно поливать другую зону, открывается главный и второй зональный клапан. Если требуется ремонт поливной системы одной зоны, отключается именно её клапан. Остальные зоны функционируют в стандартном режиме.



Возможности электромагнитного клапана

• Выпускаются клапаны с отверстиями от 1 до 3 дюймов. У них разная пропускная способность: от 0,05 до 68 кубометров в час.
• Разные модели работают с давлением от 1,5 до 15 бар. Можно подобрать оптимальное устройство для конкретного участка.
• Есть устройства с фильтром для очистки воды.
• Есть модели, регулирующие давление воды в системе.
• Все модели могут управляться вручную. Достаточно повернуть кран на четверть оборота.

С помощью электромагнитного клапана участок поливается своевременно, экономично, с соблюдением норм расхода воды. Перелив и недолив из-за перепадов давления и прочих технических неполадок исключён.

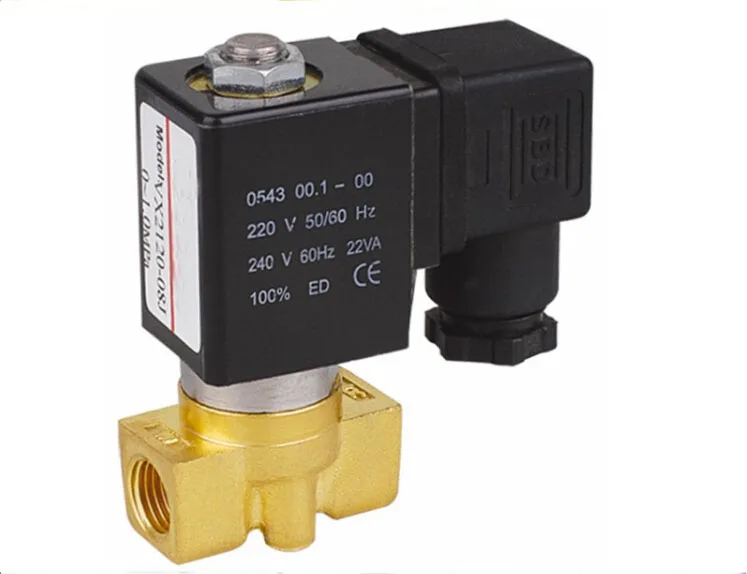

Электромагнитный клапан.



Клапан устанавливается на любые оросительные системы: дождевание газонов, полив деревьев и кустарников, капельное орошение огорода. При покупке устройств главное – правильно подобрать модель для каждой зоны. Если вы не уверены, как это правильно сделать, продавец магазина Avtopoliv.com.ua даст квалифицированную исчерпывающую консультацию. Он поможет подобрать клапан по назначению, пропускной способности, остальным параметрам, характеризующим систему автоматического полива именно вашего участка.

Заходите в магазин, звоните, заказывайте электромагнитные клапаны в компании Avtopoliv.com.ua!









Поделиться

Твитнуть

Поделиться

Поделится

Поделится

Что такое электромагнитный клапан и как он работает

Что такое электромагнитный клапан?

Электромагнитные клапаны представляют собой клапаны с электромеханическим управлением, которые преобразуют электрическую энергию в механическую. Их основная цель – регулировать движение газа или жидкости и устранять необходимость в ручном управлении клапаном инженером, что экономит время и деньги.

В то время как электромагнитные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным путем потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в системах с низким перепадом давления на проходном отверстии клапана.

Как работает электромагнитный клапан?

Принцип работы электромагнитного клапана заключается в управлении потоком жидкости или газа в положительном, полностью закрытом или полностью открытом режиме. Они часто используются для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана заключается в открытии или закрытии отверстия в корпусе клапана, что либо пропускает, либо предотвращает поток через клапан. Плунжер открывает или закрывает отверстие, поднимая или опуская трубку втулки, возбуждая катушку.

Электромагнитные клапаны состоят из катушки, плунжера и втулки. В нормально закрытых клапанах возвратная пружина плунжера удерживает плунжер напротив отверстия и предотвращает поток. Как только на катушку соленоида подается напряжение, результирующее магнитное поле поднимает поршень, открывая поток. Когда электромагнитная катушка находится под напряжением в нормально открытом клапане, плунжер перекрывает отверстие, что, в свою очередь, предотвращает поток.

Для чего используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе. Для этой цели обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут удобно управляться простыми электрическими переключателями.

Электромагнитные клапаны являются наиболее часто используемыми элементами управления в гидротехнике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях применения. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактный дизайн.

Бистабильный водяной электромагнитный клапан KEGE

Электромагнитный клапан KEGE является одним из наиболее важных элементов интеллектуальной автоматической сантехники и широко используется в бесконтактных смесителях, автоматических писсуарах и смывных устройствах для унитазов. Безопасно и надежно выполняет реле протока воды. Это полностью подкреплено выгодными характеристиками электромагнитного клапана. KEGE много лет занимается исследованиями и разработкой бистабильного электромагнитного клапана. Он отличается высокой чувствительностью, большим диапазоном гидравлического давления, чрезвычайно низким энергопотреблением, длительным сроком службы и т. д.

Электромагнитный клапан KEGE:

Что такое электромагнитный клапан?

Клапаны являются основными устройствами для управления потоками газа и жидкости, а добавление соленоидов позволяет управлять ими дистанционно и автоматизировать их.

Клапаны бывают разных форм и размеров и являются основным типом механических компонентов, используемых во всех видах оборудования, машин и процессов. Клапаны могут физически открываться или закрываться полностью, а иногда и в промежуточные положения, чтобы контролировать доступность, расход и давление газов и жидкостей. В этом блоге особое внимание уделяется электромагнитным клапанам, обычно называемым электромагнитными клапанами, и тому, как они работают для обеспечения многих возможностей промышленной автоматизации.

Способ активации соленоида

Все, что физически перемещает клапан, является приводом. Ручные клапаны требуют, чтобы человек управлял ручкой, чтобы открывать и закрывать клапан. В автоматических клапанах используются электромеханические устройства для их приведения в действие, что позволяет управлять ими из удаленных мест операторами или системами управления и открывает множество дополнительных функциональных возможностей.

Один из методов приведения в действие клапанов использует электромеханические соленоиды для прямого или непрямого управления клапанами. Базовый соленоид состоит из электрической обмотки, также называемой катушкой, расположенной вокруг подвижного металлического сердечника или поршня, который может быть подпружинен. При подаче управляющего напряжения — обычно 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока или 120 В переменного тока в промышленных целях — катушка становится электромагнитом и перемещает сердечник.

Для небольших технологических клапанов с диаметром трубы примерно до 2 дюймов соленоид может генерировать достаточное усилие для непосредственного управления клапаном. Эти типы компактных соленоидных технологических клапанов очень полезны для управления двухпозиционным потоком сжатых газов или жидкостей на машине или оборудовании.

Представьте себе машину, которая транспортирует детали для мойки. Электромагнитные технологические клапаны можно использовать для подачи сжатого воздуха в цилиндр, который выдвигается для удерживания детали, и для подачи воды в сопло, предназначенное для промывки детали.

А как насчет больших клапанов? Популярным методом приведения в действие клапанов, от малых до больших, является использование пневматического управления. Небольшие электромагнитные регулирующие клапаны можно использовать для подачи сжатого воздуха (или любого сжатого газа) для управления пневматическим механизмом, который, в свою очередь, открывает и закрывает клапан большего размера. Пневматические механизмы могут быть поворотными или линейными приводами, а небольшие электромагнитные регулирующие клапаны иногда называют пилотными клапанами.

Регулирующие клапаны доступны как отдельные автономные компоненты. Там, где требуется большое количество соленоидных регулирующих клапанов для данной области, они также доступны в виде модульных узлов, в которых несколько соленоидов могут быть объединены в один коллектор.

Электромагнитные коллекторы компактны по сравнению с отдельными клапанами, и они уменьшают потребность в водопроводе, упрощая установку и техническое обслуживание. Каждый соленоид может быть традиционно жестко подключен, но новые интеллектуальные коллекторы могут использовать промышленные протоколы связи, так что программируемые логические контроллеры могут управлять многими соленоидами через одно сетевое соединение.

Размер электромагнитного клапана

При выборе электромагнитных клапанов для своего применения проектировщики должны учитывать несколько деталей.

• Электрика: Напряжение соленоида и потребляемый ток должны быть совместимы с тем, что доступно от аппаратных средств управления или управления на основе ПЛК.
• Сервис: Технологические клапаны устанавливаются в технологических трубопроводах для управления средами (воздух, масло, инертный газ, вода и т. д.), в то время как регулирующие клапаны обычно управляют другими клапанами и оборудованием пневматически, используя сжатый газ, обычно воздух.
• Размер: Электромагнитные клапаны должны быть рассчитаны так, чтобы выдерживать ожидаемые рабочие условия и давление, обеспечивая при этом достаточный поток для нагрузки. Каждый соленоидный клапан будет иметь допустимый диапазон давления (обратите внимание, что для работы некоторых клапанов требуется как минимум минимальное давление) и опубликованный коэффициент расхода (C _v ) значение, указывающее характеристики потока. Многие поставщики клапанов предлагают программное обеспечение для расчета, помогающее определить размеры.
• Размер порта: Соединительные порты должны соответствовать размерам труб и фитингов, но обратите внимание, что размер потока также влияет на доступные размеры портов.
• Тип технологического клапана:
  Самые простые клапаны – 2-ходовые, 2-позиционные. Эти клапаны имеют два соединительных порта и два положения (открыто или закрыто). Другой популярной конфигурацией является 3-сторонняя, 2-позиционная, в которой три порта расположены так, что общий порт одновременно подключается только к одному из двух других.
• Тип регулирующего клапана: Регулирующие клапаны также доступны в 2-ходовой, 2-позиционной и 3-ходовой, 2-позиционной конфигурациях, а также во многих других конфигурациях, таких как 5-ходовая, 3-позиционная.
