Для чего нужен обратный клапан?

• Что такое обратный клапан?
• Виды обратных клапанов
• Область применения
• Особенности конструкции
• Видеоматериал

Обустройство водопроводной и отопительной системы — очень ответственное и важное занятие, которое нуждается в профессиональном подходе. Связано это с необходимостью правильной комплектации и подбора всех необходимых составляющих. В этой статье мы расскажем, для чего нужен обратный клапан и на что следует обратить особо пристальное внимание при его выборе и монтаже.

к содержанию ↑

Что такое обратный клапан?

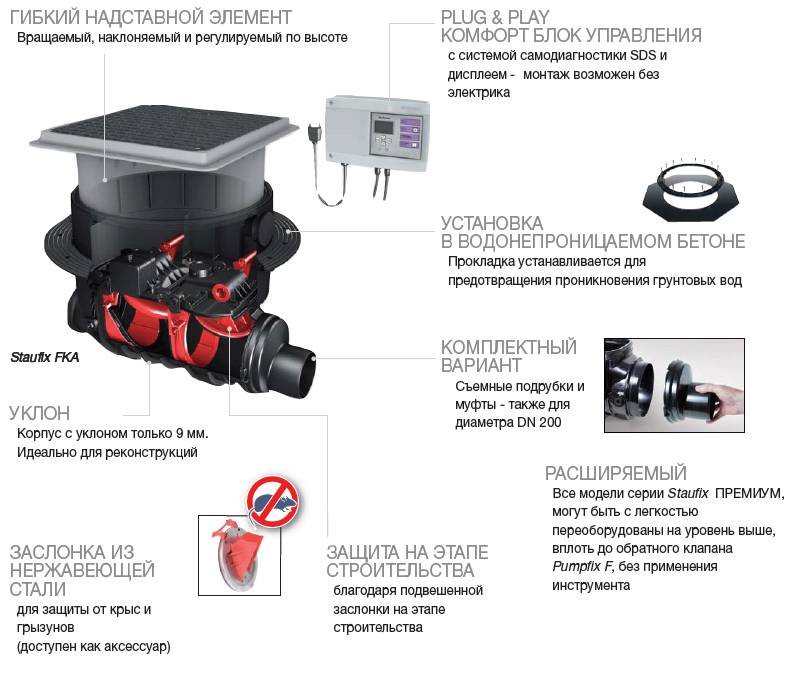

Обратный клапан — один из видов трубопроводной арматуры, который выполняет защитную функцию и препятствует движению рабочей среды в обратном направлении основного потока. Эти запорные устройства имеют достаточно простую и понятную конструкцию, что существенно упрощает процедуру их эксплуатации и монтажа.

Большинство жителей многоквартирных и частных домов задаются вопросом, для чего нужен обратный клапан в водопроводе? На самом деле именно этот вид защитной арматуры не только обеспечивает корректное функционирование системы водоснабжения, но и позволяет существенно экономить.

Важно! Основной фактор экономии заключается в том, что вода задерживается в системе, а не уходит обратно.

Для чего нужен обратный клапан?

Данное устройство подходит для монтажа на любые типы коммуникаций:

1. Обязательной является установка обратного водопроводного клапана в системах, где производится водозабор из скважины или колодца. Основная задача данного устройства заключается в поддержании давления в системе, что в свою очередь препятствует утечке воды, даже в случае возникновения проблем с электроснабжением.
2. Также благодаря наличию обратного клапана существенно продлевается срок эксплуатации насосного оборудования, ведь оно никогда не функционирует “на сухую”.

к содержанию ↑

Виды обратных клапанов

Между собой обратные клапаны отличаются не только по конструкции, но и по способу присоединения к общей системе трубопровода. Вид крепления может быть следующим:

• Неразъемное соединение — сварка или пайка, которая может быть выполнена на трубопроводе из любого материала. Данный способ крепления отличается достаточно высокой трудоемкостью, но при правильном выполнении обеспечивает отличную герметичность.
• Фланцевое крепление — два элемента, которые по форме напоминают диск, стягиваются между собой при помощи специальных болтов. Этот вариант присоединения часто используется в трубопроводах больших объемов.
• Муфтовое соединение — лучше всего подходит для небольших по объему трубопроводных систем и представляет собой крепеж узла с внутренней резьбой. Чаще всего данный метод используется в частных постройках.
• Межфланцевое крепление — предназначено для изделий, которые имеют плоскую форму и выполняется за счет их фиксации между двумя фланцами.

Важно! Наиболее подходящий способ крепления следует выбирать, заранее посоветовавшись со специалистом, так как именно от этой характеристики будут зависеть особенности выполнения монтажных работ.

к содержанию ↑

Область применения

Существуют водопроводные системы, где применение обратного клапана является обязательным, а также трубопроводы в которых применение данной арматуры рекомендуется со стороны специалистов. Свое применение данное оборудование нашло как в промышленном секторе и ЖКХ, так и в жилых помещениях.

Чтобы понять лучше, для чего нужен обратный клапан, надо знать, в каких бытовых ситуациях он применяется. В основном это такие направления:

• при оборудовании стояков для подачи холодной и горячей воды в многоквартирных домах;
• в процессе эксплуатации накопительных систем нагрева воды — бойлеров, электрических и газовых колонок;
• для оснащения системы автономного отопления в частном доме;

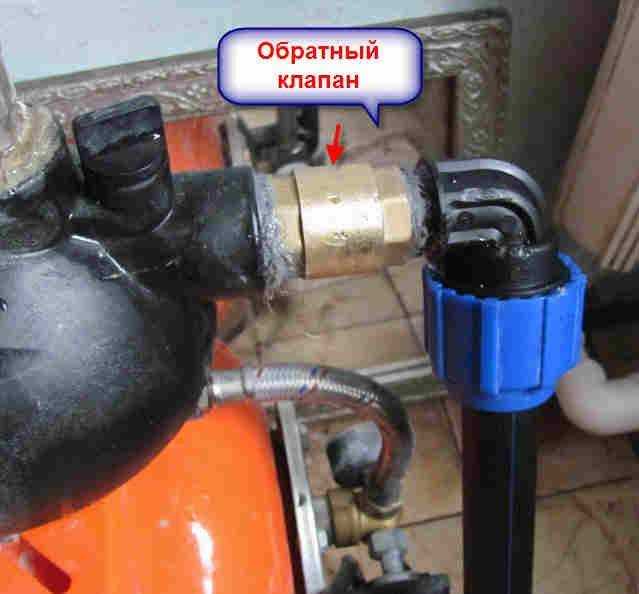

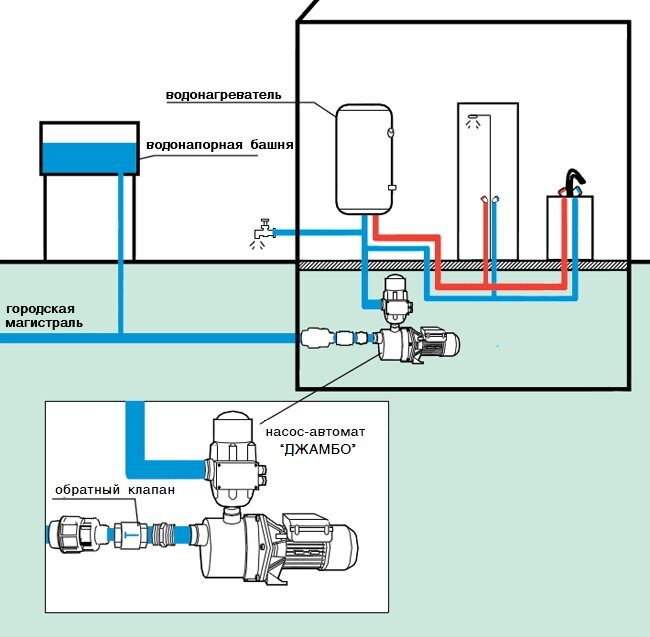

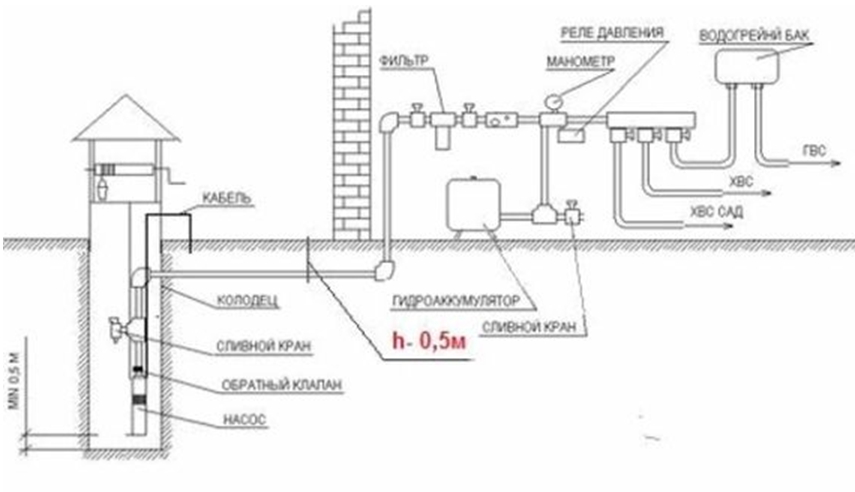

• при использовании глубинных насосов для подачи воды из скважин.

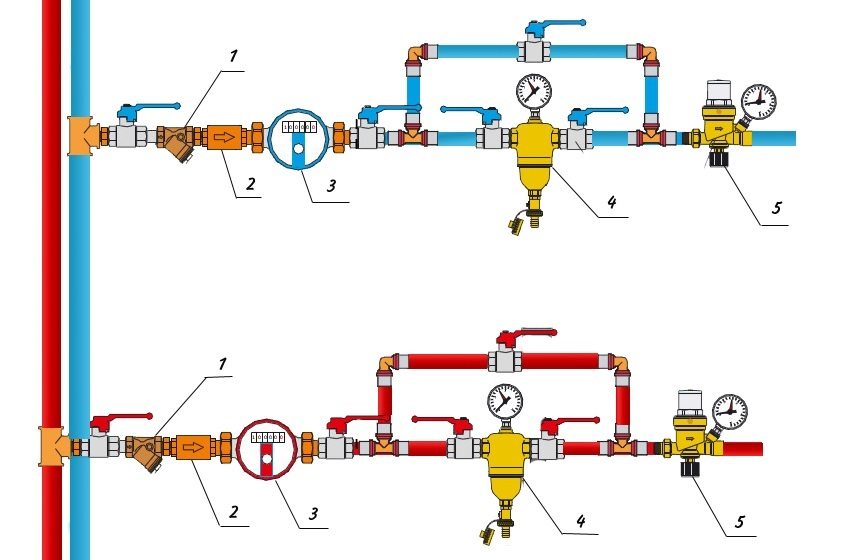

Системы центрального водоснабжения в многоквартирных домах

Зачастую в каждой квартире производится подача горячей и холодной воды, что осуществляется за счет использования раздельных стояков. В основном давление в различных системах отличается и иногда это различие может быть очень существенным.

При пользовании водой мы обычно открываем одновременно оба смесителя, что позволяет получить водный поток желаемой температуры. В результате данного действия вода движется по направлению от большего уровня давления к меньшему.

Именно поэтому бывают ситуации, когда стояк с большим давлением пересиливает более слабую магистраль, а в результате такого взаимодействия может наблюдаться обратное движение воды по трубе.

Важно! При неправильном оборудовании водопроводной системы может наблюдаться ситуация, когда в предназначенном для холодной воды стояке появляется горячий поток.

Избежать данной ситуации можно за счет использования обратного клапана, который устанавливается непосредственно после счетчика водопотребления. В данных случаях установка арматуры является обязательной и документально зафиксирована среди основных требований водоснабжающих организаций.

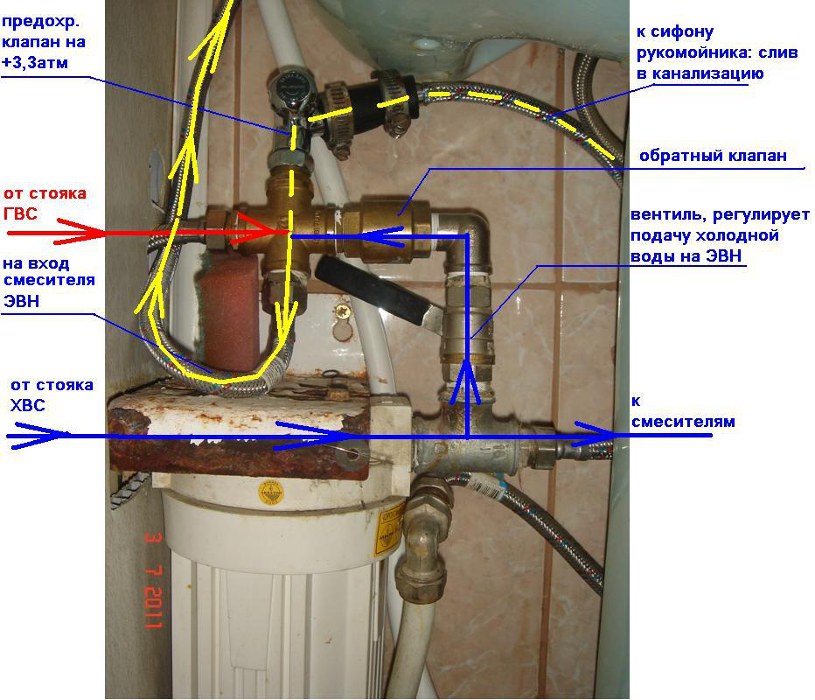

Установка водонагревательных приборов накопительного типа

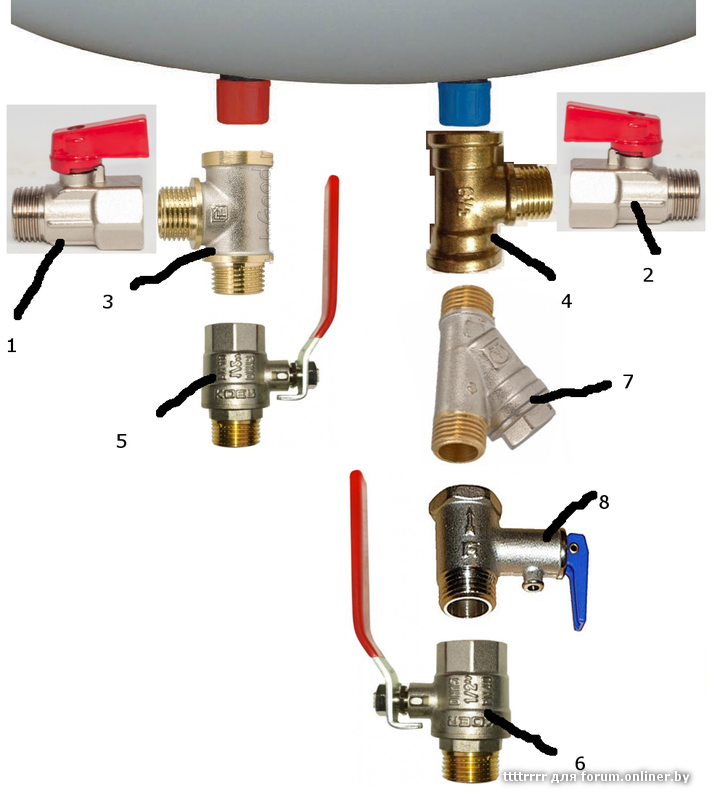

Если вы решили установить в своей квартире бойлер или же колонку, то специалисты обязательно посоветуют вам произвести монтаж обратного клапана в области входа холодной воды в систему. Связана такая рекомендация преимущественно с особенностью действия нагревателя.

Такой прибор обычно наполняется благодаря напору холодной воды, а в процессе эксплуатации, благодаря естественным процессам физики, при нагревании жидкости, повышается уровень ее давления. Таким образом, горячая вода стремится начать обратное движение по магистрали с холодной жидкостью. По такому примеру, надеемся, вам более понятно, для чего нужен обратный клапан, ведь именно он препятствует подобному явлению.

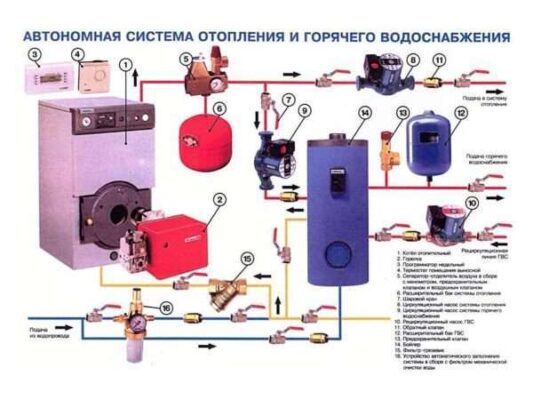

Организация автономного отопления в доме

Использование обратных клапанов является необходимым, если вами выполняется обустройство системы автономного отопления для обогрева частного жилого помещения. Связана такая потребность с использованием нескольких рабочих контуров, которые могут иметь различную температуру рабочей среды и разное функциональное предназначение.

К примеру, часто оборудуются следующие системы:

• контур для нагрева воды в накопительном приборе — бойлере;
• контур для снабжения водой отопительных радиаторов;
• контур для реализации теплых полов.

В каждой из вышеперечисленных систем имеется свое гидравлическое сопротивление, которое регулируется циркуляционным насосом с разнообразными напорными характеристиками.

При такой системе автономного отопления пользователи достаточно часто сталкиваются с ситуацией, когда насосное оборудование с большей мощностью может спровоцировать обратное движение рабочего потока по системе с менее мощным насосным оборудованием. Возникновение такой ситуации не только нежелательно, но и недопустимо. Поэтому специалисты настаивают на обязательной установке обратных клапанов на выходе каждого циркуляционного насоса.

к содержанию ↑

Особенности конструкции

Между собой клапаны отличаются не только по предназначению и способу крепления, но и по конструктивному строению. Чаще всего для оборудования систем водообеспечения применяются следующие разновидности обратных клапанов.

Межфланцевые

Главным преимуществом такого вида арматуры является демократическая цена и небольшие габариты.

Наиболее рационально использование таких конструкций для систем, где имеется существенный дефицит пространства. Монтаж данного оборудования осуществляется достаточно просто, ведь его достаточно зажать между основными элементами конструкции. Главное условие — установить обратный клапан в правильном положении, чтобы водный поток свободно проходил в нужном направлении.

Основной рабочий узел данной конструкции представлен прижимным диском, который фиксируется за счет пружины определенной жесткости. Под давлением потока клапан открывается, а когда физическое воздействие ослабевает, то происходит его автоматическое закрытие, которое препятствует движению рабочей среды в обратном направлении.

Важно! Для систем водообеспечения, где существует опасность гидроударов, принято использовать двухстворчатые механизмы с помощью которых достигается защита высокого уровня. Такого рода система представлена в виде двух кругов, которые закрепляются на общей оси. На многих механизмах такого рода предусмотрено наличие амортизирующих узлов, которые смягчают удары.

Лепестковые

Рабочий узел такого обратного клапана представлен в виде специального золотника-захлопки, который имеет располагающуюся над проходным отверстием ось. Под давлением водного напора происходит поднятие захлопывающегося элемента и система наполняется.

Важно! Выбирая такую модель обратного клапана следует учитывать, что захлопывание основного элемента при снижении давления рабочей среды происходит существенный износ оборудования. Поэтому лучше отдавать предпочтение оборудованию с амортизирующей системой.

Основное преимущество таких обратных клапанов — возможность их эксплуатации в конструкции трубопроводов с большим диаметром.

Подъемные

Обратные клапаны подъемного типа состоят из подъемного золотника, который двигается по направлению вверх-вниз. При понижении давления рабочей среды данная система опускается в область седла и полностью перекрывает систему водоснабжения. Узел данного типа монтируется на горизонтальной области трубопровода таким образом, чтобы его ось находилась строго вертикально.

Важно! Основное достоинство данной системы — возможность замены определенных деталей без замены всего узла.

к содержанию ↑

Видеоматериал

В этой статье мы рассказали, для чего нужен обратный клапан в водопроводе, каким он может быть и как используется. Искренне надеемся, что данная информация поможет вам сделать вашу водопроводную систему максимально эффективной и безопасной.

Обратный клапан: разновидности и применение..

Назначение обратного клапана в водопроводной системе заключается в предотвращении оттока жидкости в обратном направлении, тем самым удерживая давление в трубах. Запорную арматуру устанавливают как в системах водоснабжения частных строений, так и в централизованных магистралях многоквартирных домов. В частных домостроениях клапан монтируют таким образом, чтобы при отключении насоса он удерживал воду во всасывающем патрубке. Нередко подобная запорная арматура уже входит в состав насосного оборудования. В зависимости от  протяженности и конфигурации водопровода, система может оснащаться дополнительными обратными клапанами.

В квартирах и домах с центральным водоснабжением обратный клапан помещают перед счетчиком. Здесь его назначением становится предотвращение «отматывания» измерительного прибора в обратную сторону. В этом случае клапан не влияет на работоспособность системы, но обязателен для установки.

Обратные клапаны используют и в частных отопительных системах с целью остановки обратного оттока теплоносителя в контуре, а также при обвязке бойлера.

Разновидности обратных клапанов

Конструкция запорной арматуры достаточно простая и состоит из корпуса, внутри которого расположено седло и запорный элемент. Когда жидкость поступает в нужном направлении, она сдвигает запорный элемент от выступов седла, тем самым свободно продолжая движение по трубам. Как только направление потока меняется в обратную сторону, давление воды прижимает элемент к выступам, блокируя ее передвижение.

Различаются обратные клапаны по типу запорного элемента, который бывает:
– шаровый;
– тарельчатый;
– дисковый;
– лепестковый (двухстворчатый).

В шаровом клапане запорный элемент имеет круглую форму и находится в свободном движении.  При обратном оттоке шар прижимается к узкой части арматуры, перекрывая путь воде. При этом элемент не всегда полотно прилегает к выступам седла, по этой причине такой тип клапана используется нечасто.

Тарельчатый формат обратного клапана бывает поворотным и подъемным. В первом случае действие запорного элемента при обратном движении жидкости будет аналогично шаровым моделям. При подъемном варианте проход воды перекрывается за счет движения пружины, которой оснащен запорный шток.

В частных и централизованных системах водоснабжения обычно применяют дисковые обратные клапаны. Такая арматура имеет небольшие размеры, при этом достаточно эффективна и надежна. К запорному диску прикреплена пружина, которая отжимается и освобождает проход при правильном потоке воды, и прижимает диск к отверстию, блокирую движение жидкости в случае оттока.

Лепестковый (двухстворчатый) обратный клапан оказывает наименьшее гидравлическое сопротивление, что может быть особенно важным в системах с протяженной всасывающей линией. Запорный элемент представляет собой две половины диска (лепестки), закрепленные на оси. С помощью пружин лепестки удерживаются в закрытом состоянии, а после поступления потока отжимаются пропуская жидкость. При остановке движения воды запорный элемент надежно закрывается, тем самым предотвращая ее отток.

Материалы и маркировки

Обратные клапаны изготавливают из латуни, нержавеющей стали и пластика. Каждая разновидность имеет свои преимущества и недостатки. Модели из стали и латуни более долговечные, но могут заклинивать из-за попадания твердых частиц. Часто в таких случаях приходится полностью менять запорный элемент.

Пластиковые клапаны быстрее изнашиваются, но при этом они не заклинивают. Многие производители насосных станций используют запорное устройство именно из пластика, срок службы которых достигает 8 лет. Кроме того, в водопроводных системах из ПНД и ПВД рекомендуется использовать именно пластиковую запорную арматуру. Ведь для установки латунных или стальных клапанов понадобятся переходники, а чем больше соединений в системе, тем выше риски протечек.

Вне зависимости от того, из какого материала изготовлен обратный клапан, каждый из них имеет маркировку. В ней указываются следующие параметры изделия:
– тип;
– условный проход;
– условное давление;
– ГОСТ.

Вопрос с типом клапана мы выяснили в начале статьи. Условный проход подбирается аналогичный другим частям трубопровода. То есть, трубы или иные элементы системы, к которым будет присоединяться клапан, должны иметь единый условный проход. Данный параметр обычно обозначается DN или ДУ.

Условное давление является параметром, обозначающим уровень давление в системе, при котором арматура сохраняет работоспособность. Необходимо выбирать обратные клапаны с условным давление не ниже рабочего давления в водопроводе. Эту характеристику можно узнать в управляющей организации при централизованной магистрали или с помощью манометра при индивидуальном водоснабжении в частном строении.

В России при изготовлении запорной арматуры применяется ГОСТ 27477-87. Но так как на сантехническом рынке представлена не только отечественная продукция, то этот стандарт не всегда актуален.

Подобрать надежный обратный клапан несложно. Достаточно заранее определиться с разновидностью арматуры и ее характеристиками, основываясь на параметры водопроводной системы. В разделе «фильтры и обратные клапаны» можно выбрать оптимальный вариант изделий для систем водоснабжения и отопления любого типа.

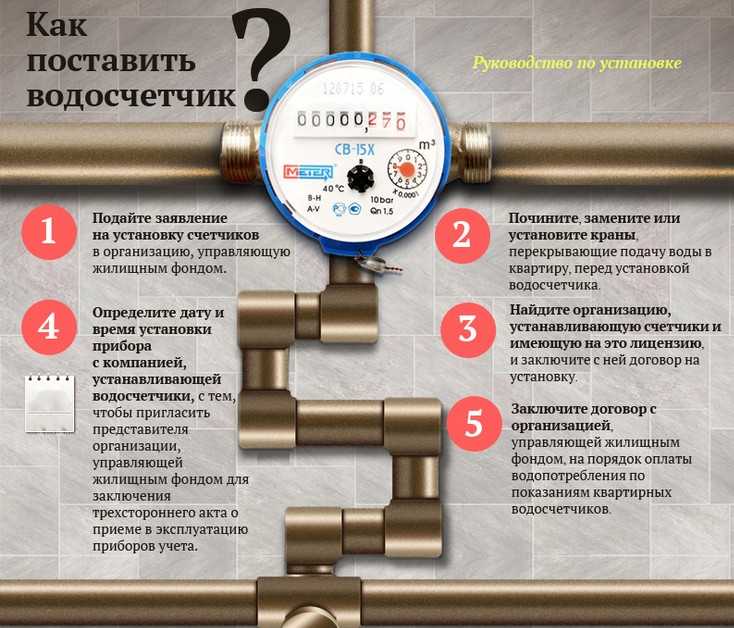

Нужен ли обратный клапан на счетчик воды в квартире, обязательно ли его ставить, согласно закона, как установить самостоятельно?

Обратный клапан в водопроводной системе, нужен для того чтобы предотвращать отток воды из трубы (резервуара). Рекомендуется применять, чтобы:

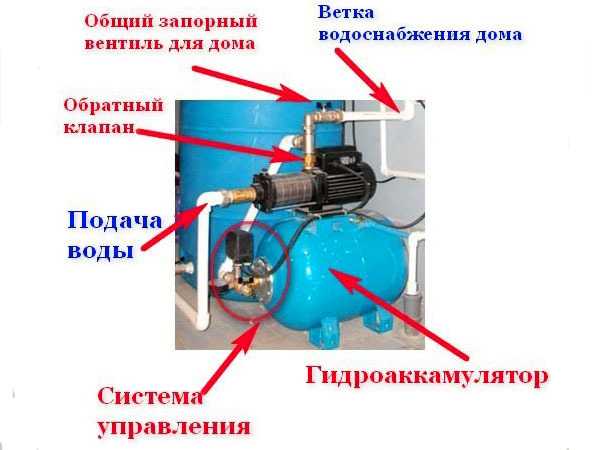

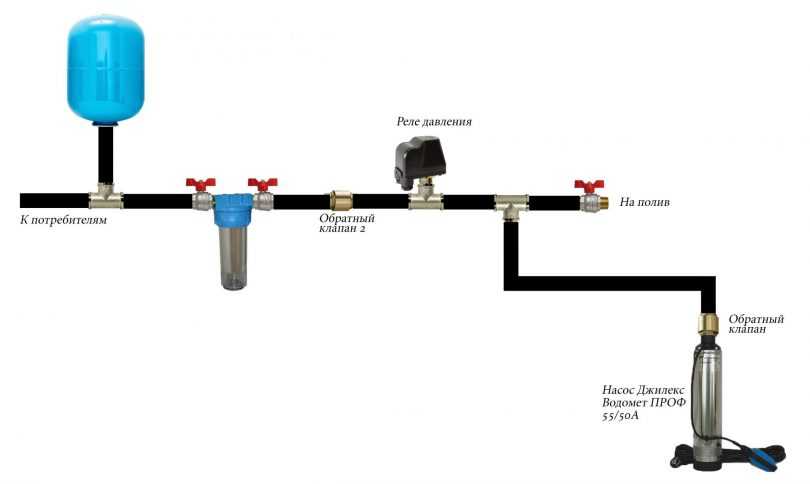

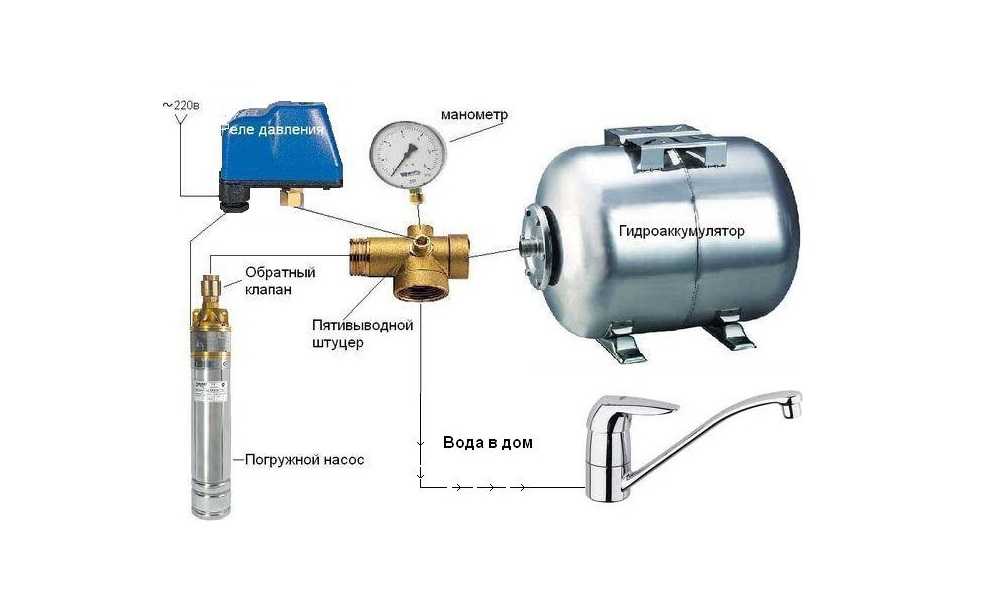

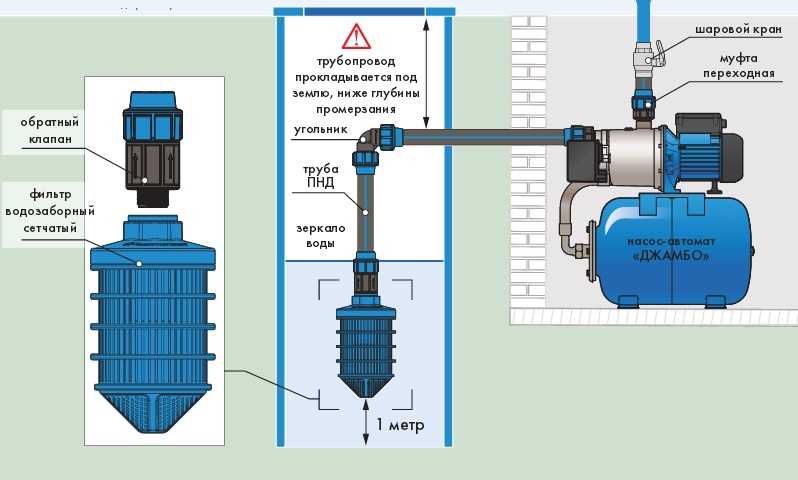

• Вода не стекала назад в колодец или скважину при отключении насоса;
• обеспечить нормальный режим работы контрольно-измерительных приборов;
• давление в различных контурах отопительной системы было разным в установленных пределах;
• ТЭНы и теплообменники в водонагревателях не портились по причине отсутствия жидкости;
• сантехнические устройства и приборы работали долго и исправно.

В зависимости от возлагаемых требований зависит место установки. В большинстве оно находится перед теми узлами, за безопасность которых отвечает клапан.

Устройство и принцип действия + видео

Какой бы тип устройства обратного клапана не взять в рассмотрение, приспособление состоит из одинаковых деталей:

1. Приемная зона, соединяемая с входной трубой.
2. Ограничитель, который может иметь одну или две створки, шар и т.д.
3. Фиксатор, удерживающий ограничитель.
4. Выходная зона (крепится к трубе для дальнейшего прохождения воды).

Элементы изготавливаются из металлов, металлосплавов и каучуковой резины.

Общая схема работы выглядит так:

1. Нормальное положение ограничителя – закрытое. Давление напора сжимает пружину, открывая проходное отверстие.
2. Жидкость беспрепятственно циркулирует, пока имеется достаточное давление.
3. При снижении интенсивности потока, его силы воздействия недостаточно, чтобы удерживать ограничитель в положении «открыто».
4. Заслонка остается закрытой, пока давление не увеличится до требуемого значения. Обратное движение жидкости по трубам исключено.

В продаже имеются различные модификации, обладающие различными конструктивными особенностями и устройством.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

• СНиП 2.04.01-85;
• СП 30.13330.2012;
• СП 30.13330.2016.

Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30. 13330.2016.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

• на проектирование внутреннего водопровода на вновь строящихся объектах;
• на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.

Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:

• на водопроводах, подающих жидкость к групповым смесителям;
• на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

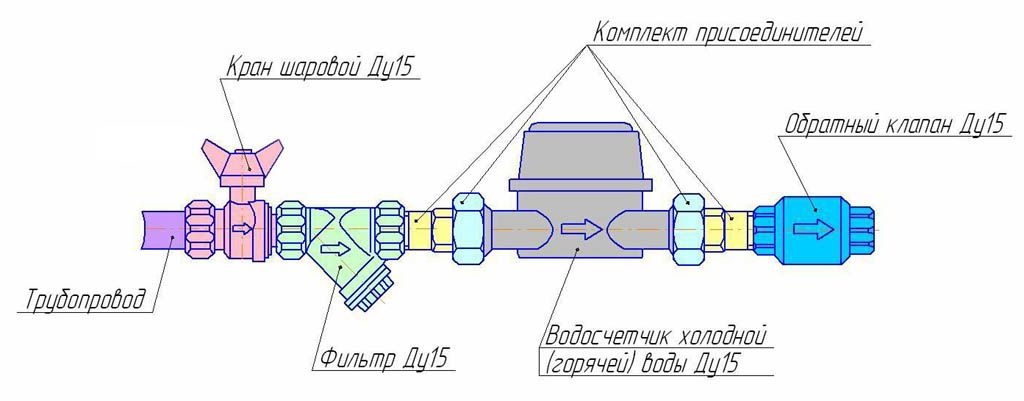

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

На основании чего могут потребовать монтаж?

Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.

Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.

Важными в пункте являются два условия:

• организация должна отпускать воду непосредственно абоненту;
• требования должны быть согласованы с органами местного самоуправления.

В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.

В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.

Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.

Что может предпринять снабжающая организация?

Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.

В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.

Например, в таких:

• счётчик перестал отображать показания;
• есть признаки несанкционированного вмешательства в работу приборов учёта;
• нарушены пломбы;
• механическое повреждение приборов и т. д.

В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.

Виды и конструкции + видео обзор

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

Пружинные клапана

Обратный клапан для водопровода с металлическим седлом

Клапан из латуни со сферической камерой

Комбинированный обратный клапан
Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.

Поворотный лепестковый

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

Шаровая модель

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Как правильно выполнить установку + видео

Чтобы, будучи в сборе, узел функционировал нормально, нужно в процессе монтажа придерживаться следующих правил:

1. Имеет значение направленность водяного потока. Прибор должен быть правильно сориентирован по направлению.
2. Выбирается открытое место трассы, чтобы в любой момент можно было заменить и отремонтировать запорное приспособление.
3. Установка обратных клапанов на воду производится так, чтобы сохранить горизонтальное положение. Это важно при монтаже подъемных и поворотных устройств.
4. Соединения герметизируются при помощи силикона, ФУМ-ленты, льняных волокон. Уплотнение должно выдерживать давление в трубопроводе.
5. Перед обратным клапаном по ходу жидкости врезается фильтр грубой очистки. Твердые частицы, ржавчина, окалина, попадая в запорный механизм, не дают ему плотно закрыться.

Каждый раз, приступая к монтажу, необходимо произвести ревизию корпуса и затвора на герметичность. Последовательность действий при монтаже всегда одна и та же:

1. Сливается вода из системы, которая предварительно перекрывается.
2. Вырезается участок трубы длиной, соответствующей размерам клапана.
3. На торцах трубы нарезаются наружные резьбы.
4. Устанавливается запорный механизм, соединения герметизируются.

Замечательно то, что покупать запорную арматуру не обязательно. Обратный клапанный затвор можно изготовить собственными руками.

Назначение устройства

Функционально обратный клапан относится к автоматической запорной арматуре.
Его задача пропускать жидкость в прямом направлении и автоматически запирать трубопровод, если движение потока изменится на противоположное.

Такая ситуация возможна, например, при открытии обоих кранов смесителя холодной и горячей воды, когда давление жидкости в одном из трубопроводов значительно превышает показатель в другом.

Проблема обострилась при появлении таких сантехнических устройств, как гигиенические шланги. На лейке есть кнопка подачи воды, поэтому часто смеситель настраивают на требуемую температуру и в дальнейшем не выключают.

Обратный клапан,
благодаря своим свойствам, выполняет технические задачи:

1. Предотвращает перетекание жидкости из системы холодного водоснабжения в трубы горячего водоснабжения или наоборот.
2. Снижает вероятность гидравлического удара при некоторых условиях эксплуатации. Например, если в квартире (доме) установлено несколько точек водоразбора и одновременно ими пользуются (включают–выключают). Особенно важно это стало после массовой замены кран-букс червячного (вентильного) типа на дисковые, которые перекрывают поток мгновенно.
3. Останавливает стекание воды по стоякам при отключении подачи. Функция важна для частных домов с глубинными насосами, и для высотных домов.
4. Установленный на обвязку бойлеров, защищает от стекания горячей воды, что экономит средства при повторном нагреве.

Возможные гидроудары отрицательно сказываются на долговечности счётчиков, смесителей, бытовой техники.

Для снабжающих организаций важны другие функции:

1.
   Снижение вероятности вмешательства в работу приборов учёта путём подачи воздуха или воды в счётчик в обратном направлении.
2. Устранение подмешивания холодной воды в горячую или наоборот, при разном давлении в сетях.
   Если утром абонентам долго приходится сливать воду из крана пока пойдёт горячая — следуют жалобы жильцов с последующим перерасчётом оплаты.

Принимая во внимание положительные свойства и выполняемые функции, установка обратных клапанов выгодна обеим сторонам — и потребителю и снабжающей организации.

Нежелание установить прибор проявляют в двух случаях:

• собственник надеется снижать показания, сматывая счётчик, а клапан усложняет такую задачу;
• хозяин не хочет нести дополнительные расходы на приобретение и монтаж оборудования.

Снабжающие организации стараются установить устройство на каждый счётчик, опираясь на руководящие документы.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

1. Муфта, служащая седлом вкручивается в боковое ответвление тройника. При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
2. В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина.
3. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Как установить?

П. 47 Постановления Правительства №776 от 4.09.2013 прямо разрешает самостоятельную установку и замену счётчиков и других устройств, необходимых в узле учёта.

Поэтому снабжающая организация не может навязывать свои услуги и коммерческие структуры для проведения работ.

Важно, чтобы пользователь обладал достаточными навыками — приём в эксплуатацию реконструированных узлов учёта проводит представитель поставщика услуг.

Выбор прибора

Выбирая обратный клапан, учитывают:

• стоимость;
• размер резьбовых соединений;
• технические характеристики по номинальному и максимальному давлению;
• конструктивные особенности.

Размер и параметры давления указаны в паспортах изделий, они должны обеспечивать соединение и выдерживать параметры давления в системе.

Виды конструкций

Все обратные клапаны состоят из одних и тех же элементов: корпуса и запорного элемента. При работе жидкость свободно протекает в прямом направлении и прижимает запорный элемент при обратном ходе.

Распространены конструкции:

1.
   Дисковые. В дисковом варианте запорный элемент поджимается рабочей пружиной.
2. Шаровые модели используют стальной шар в качестве затвора. Шар может быть обрезинен и поджимается к седлу пружиной.
3. Подъемные. В устройствах подъёмного типа свободно перемещается золотник. При прямом движении воды жидкость протекает свободно, при обратном — золотник опускается в седло, запирая устройство. Подъёмные клапаны устанавливают только на горизонтальные участки труб, ось обязательно монтируют в вертикальном положении.
4. Лепестковые и лопастные типы чаще используют для промышленного оборудования на сетях большого диаметра.

Порядок работы

Для установки обратного клапана потребуется:

• сам прибор;
• разводные (газовые) ключи;
• уплотнения — лён сантехнический, лента ФУМ, герметик.

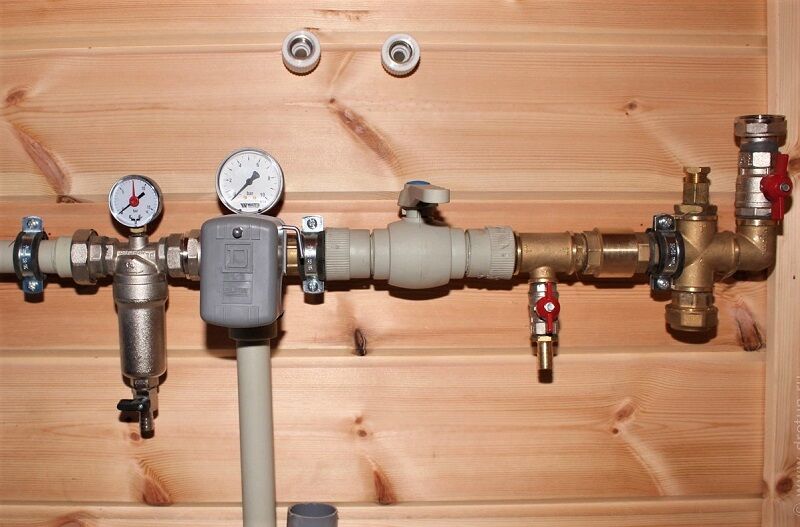

Схема узла учёта для квартиры представлена на рисунке:

Важно соблюдать направление установки — на счётчиках, фильтрах, обратных клапанах, редукторах стрелками обозначено в какую сторону движется вода. После монтажа проводят пробный пуск, выявленные течи устраняют.

Все, что необходимо знать о счетчиках воды, представлено в этом разделе сайта.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

Роль обратных клапанов в водопроводах

1. 01 Что такое обратные клапаны?
2. 02 Применение обратных клапанов
3. 03 Как работают обратные клапаны?
4. 04 Типы обратных клапанов
5. 05 Критерии выбора обратного клапана

Что такое обратные клапаны?

Обратные клапаны — это устройства для контроля жидкости, которые ограничивают поток среды в системе трубопроводов в одном направлении.

Эта широко определенная функция обратного клапана играет разные роли в различных отраслях промышленности. Обратные клапаны, также известные как обратные клапаны, односторонние клапаны или устройства предотвращения обратного потока, предотвращают обратный поток проточной среды вверх по течению.

Применение обратных клапанов

Ниже приведены некоторые области применения обратных клапанов:


Защита вышестоящего оборудования

Обратный поток может легко повредить расходомеры, компрессоры, фильтры, насосы и другие устройства, предназначенные для однонаправленного потока. Гидравлический удар – еще одно потенциально опасное явление. Обратные клапаны могут помочь уменьшить эффект гидравлических ударов, особенно когда клапан оснащен демпфером конечной ступени.


Предотвращение загрязнения или смешивания сред

Предотвращая обратный поток, обратные клапаны предотвращают смешивание разных сред между двумя резервуарами. Например, на водоочистных сооружениях обратные клапаны предотвращают попадание очищенной воды обратно в резервуар с неочищенной водой.


Предотвращение дренажа

Когда среда перекачивается из всасывающего резервуара в нагнетательный резервуар, при остановке насоса высока вероятность возникновения обратного потока. Для предотвращения этого используются обратные клапаны. Тип клапана, обычно используемый для этого, является донным клапаном.

Как работают обратные клапаны?

Обратный клапан состоит из двух портов — впускного и выпускного — и запорно-запорного механизма. Уникальная характеристика обратных клапанов, которая отличает их от других типов клапанов, таких как шаровые и дисковые затворы, заключается в том, что, в отличие от этих клапанов, для работы которых требуется какая-либо форма приведения в действие, обратные клапаны являются самодействующими. Обратные клапаны работают автоматически, полагаясь на перепад давления для управления. В положении по умолчанию обратные клапаны закрыты. Когда среда поступает из впускного отверстия, ее давление открывает закрывающий механизм. Когда давление на входе падает ниже давления на выходе из-за перекрытия потока или когда давление на стороне выхода по какой-либо причине возрастает, запорный механизм немедленно закрывает клапан.

Запорный механизм обратных клапанов обычно удерживается на месте сжатой пружиной, противовесом или силой тяжести. Чтобы клапан открылся, среда должна преодолеть силу пружины или закрывающего механизма.

Обратные клапаны не работают только на основе перепада давления. Если бы это было так, струйки было бы достаточно, чтобы открыть клапан. Следовательно, для открытия обратного клапана требуется определенное минимальное давление. Это известно как давление открытия. Давление срабатывания обратного клапана — это заданное минимальное давление на входе, необходимое для открытия обратного клапана, достаточное для обнаружения потока.

Поворотный обратный клапан

Типы обратных клапанов

Различные типы обратных клапанов классифицируются по различным характеристикам, таким как конструкция, режим работы, материал клапана и размер, при этом наиболее популярной характеристикой для классификации обратных клапанов является конструкция/конструкция. Ниже приведены наиболее часто используемые типы обратных клапанов.


Поворотные обратные клапаны

Поворотный обратный клапан состоит из диска, шарнирно прикрепленного одним краем к корпусу клапана. Когда жидкость поступает в клапан под достаточным давлением, она открывает диск, открывая поток. Диск отключается, когда есть обратный поток или когда давление на входе становится недостаточным. Эти клапаны подходят в качестве обратных клапанов для воды и широко используются в системах распределения воды.


Обратные клапаны с наклонным диском

Эти клапаны имеют диск с двойным эксцентриситетом и обычно предназначены для установки между двумя фланцами. Они подходят для потока большого диаметра и требуют относительно высокого давления для открытия. Обратные клапаны с наклонным диском не подходят в качестве обратных клапанов для сточных вод, поскольку мусор может застрять в частях клапана, которые находятся на пути потока.

Обратный клапан с наклонным седлом

Шаровые обратные клапаны

Шаровые обратные клапаны оснащены шаром в качестве закрывающего механизма. Давление притока поднимает шар со своего места в специальную камеру. Когда давление на входе падает, шар возвращается на свое место, перекрывая поток и предотвращая обратный поток. Шаровой обратный клапан отлично работает в качестве обратного клапана для сточных вод, потому что закрывающий механизм не мешает потоку в открытом положении.


Донные клапаны

Донные клапаны обычно используются в водонапорных линиях для предотвращения слива воды в случае остановки насоса. Они устанавливаются на всасывающей линии насоса и обычно имеют сетку, которая отфильтровывает мусор из резервуара. Эта особенность делает донный клапан подходящим обратным клапаном для насосов. Так как этот тип клапана работает под действием силы тяжести, установка должна быть вертикальной в трубопроводе.


Осевые бесшумные обратные клапаны

Эти клапаны закрываются с помощью пружины. Осевые бесшумные обратные клапаны представляют собой быстро закрывающиеся клапаны и предотвращают вращение насосов в обратном направлении при возникновении обратного потока, так как это может привести к повреждению насоса.

Шаровой обратный клапан

Критерии выбора обратного клапана

Обратные клапаны необходимы для обеспечения безопасности оборудования трубопроводных систем. Они практичны, просты в установке, экономичны и могут использоваться в различных приложениях и условиях работы. Однако все эти преимущества будут недоступны, если для применения будет выбран неправильный обратный клапан. Правильный выбор также имеет решающее значение для экономии средств. Перед выбором обратного клапана необходимо учитывать следующие факторы.


• Применение
  Обратный клапан может использоваться в качестве обратного клапана для сточных вод или сточных вод, химического обратного клапана или обратного клапана для воды, среди прочего. Приложение определяет конструкцию и режим работы выбранного клапана. Например, шаровые краны подходят для очистки сточных вод, поскольку они не мешают потоку. Однако они плохо работают при смешивании химических веществ из-за низкой скорости отключения.

• Давление открытия или минимальное рабочее давление
  Крайне важно установить обратный клапан соответствующего размера с соответствующим давлением открытия. Если давление срабатывания клапана слишком велико, протекающая среда может не открыть его. С другой стороны, обратный клапан не будет работать, если давление срабатывания недостаточно.

• Размер
  Доступны клапаны различных размеров. Разумеется, размер выбранного обратного клапана должен соответствовать размерам труб и другого сопутствующего оборудования.

Осевой бесшумный обратный клапан

• Ориентация
  Обратные клапаны предназначены для вертикальной или горизонтальной установки и не могут быть установлены в ориентации, отличной от предусмотренной. Прежде чем выбрать клапан, обратите внимание на установку, которая требуется для вашей системы трубопроводов.

• Материал
  Материал обратного клапана, как корпуса клапана, так и седла, должен быть совместим с протекающей средой. Обратные клапаны могут быть изготовлены из ковкого чугуна, нержавеющей стали, латуни, полипропилена, поливинилхлорида и т. д., и совместимость материалов имеет жизненно важное значение. Обратные клапаны Hawle изготовлены из ковкого чугуна и имеют сертифицированное GSK высококачественное эпоксидное покрытие, обеспечивающее коррозионную стойкость.


• Условия эксплуатации (температура, давление, влажность и т. д.)
  Различные конструкции и материалы обратных клапанов предназначены для различных уровней рабочего давления, температуры и скорости потока. Тщательное рассмотрение этих факторов имеет решающее значение для выбора правильного типа клапана.


• Затраты
  Перед выбором обратного клапана необходимо учитывать первоначальную покупку, сборку, техническое обслуживание и эксплуатационные расходы. Стоимость обычно является важным фактором, стоящим сразу после качества и функциональности. Обратите внимание, однако, что низкие затраты на покупку могут привести к высоким затратам на эксплуатацию/обслуживание. Также дешевый обратный клапан, не справляющийся со своими обязанностями, может стать причиной серьезных проблем на насосной станции.

  Для некоторых обратных клапанов может потребоваться дорогостоящая модификация трубопровода, что увеличивает затраты на сборку. Что касается затрат на техническое обслуживание, чем сложнее клапан, тем дороже будет его обслуживание и ремонт. Некоторые сложные решения требуют профессиональной помощи поставщика. Профессиональная техническая поддержка Hawle всегда готова помочь в решении любых проблем, с которыми вы можете столкнуться.

Hawle и Özkan производят обратные клапаны высочайшего качества, соответствующие строгим стандартам международных сертификационных агентств. На наши обратные клапаны для воды предоставляется 10-летняя гарантия, а на их аналоги для сточных вод — 5-летняя гарантия.

В каталог

Вопросы? Связаться!

Вам нужен обратный клапан для водопроводной сети? Поговорите с нашими опытными специалистами, чтобы убедиться, что вы покупаете правильный.

Более

Вам также могут понравиться следующие статьи

задвижки

Для чего используется задвижка: руководство по водоснабжению

поворотные затворы

Что такое поворотный затвор и где он используется в водоснабжении?

воздушные клапаны

Воздух в водопроводных трубах: что такое воздушный клапан и как он работает?

задвижки

Роль шиберно-ножевых задвижек в канализационных сетях

Показать все статьи

Превентор обратного потока

и обратный клапан: в чем разница?

Предохранители обратного потока обеспечивают наилучшую защиту от загрязнения городского водоснабжения

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течение воды в неправильном направлении. Коды моделей и стандарты Национальной ассоциации противопожарной защиты (NFPA) требуют их в различных местах систем противопожарной защиты, а обратные клапаны необходимы компоненты противотока. Но они сами по себе недостаточны для защиты питьевого водоснабжения города от загрязнения обратным стоком. «Питьевые» запасы содержат очищенную питьевую воду.

В этом блоге мы объясняем основные различия между превенторами обратного потока и обратными клапанами. И мы развеиваем заблуждение, о котором часто спрашивают на интернет-форумах: хотя обратные клапаны имеют и другие важные области применения, они не могут считаться безопасной заменой устройств предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

Ищете обратные клапаны или ключи для обратного клапана? Обязательно ознакомьтесь с нашим выбором обратных клапанов . QRFS также предлагает ключевые инструменты для проверки обратного потока и наборы инструментов , которые быстро удаляют или устанавливают кулачковые проверки, используемые в узлах предотвращения обратного потока Ames и Watts.

Обратные клапаны и устройства предотвращения обратного потока: почему они не являются взаимозаменяемыми устройствами

Обратный поток возникает, когда изменения давления в трубах вызывают обратное направление потока жидкостей, газа или полутвердых веществ. Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь, чтобы предотвратить нежелательный обратный поток, если направление меняется на противоположное. Они успешно используются в самых разных областях: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в системе пожаротушения при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключается электричество или люди не могут вручную включить их. Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны зависят от скорости потока воды, чтобы открываться или закрываться. Давление срабатывания или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунтов силы на квадратный дюйм (PSI).

Многие обратные клапаны оснащены откидной заслонкой с пружиной, которая удерживает клапан закрытым до тех пор, пока он не откроется водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает створку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную створку внутри этого обратного клапана с канавками на месте до тех пор, пока поток воды не откроет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда самым большим риском является повреждение оборудования. Но когда ставки так высоки, как чистота воды, которую пьют люди, местные правила сантехники требуют более надежной защиты от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, сбои могут происходить по многим причинам. Поскольку створка обратного клапана всегда находится на пути потока, движение створки произойдет, даже если потока недостаточно. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к выходу из строя обратного клапана. В крайних случаях поврежденные компоненты могут даже попасть в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла являются еще одной распространенной причиной выхода из строя обратного клапана, а также застревания мусора, из-за которого клапан застревает в открытом или закрытом положении. Повреждение также может быть вызвано гидравлическим ударом, при котором изменение направления потока вниз по потоку приводит к резкому закрытию клапана, в результате чего возникает волна давления, которая распространяется по всей трубе и повреждает ее. Неправильное техническое обслуживание, установка или сборка также могут привести к поломке.

Местные правила сантехники обычно требуют дополнительных отказоустойчивых устройств предотвращения обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Вт

Предохранители обратного потока выводят защиту от обратного потока на новый уровень

Обратный поток может быть опасным, когда изменения давления в водопроводных трубах вызывают просачивание воды из строительных систем, таких как спринклеры, ирригационные или водопроводные трубы, обратно в основную городскую водопроводную сеть. Когда это происходит, общественная питьевая вода может быть загрязнена загрязняющими веществами, такими как удобрения, пестициды, человеческие отходы и вредные химические вещества.

Устранение обратного потока также может быть чрезвычайно дорогим: Агентство по охране окружающей среды (EPA) заявляет, что в среднем устранение обратного потока занимает около 500 часов и стоит 14 800 долларов США.

Как и обратный клапан, обратный клапан представляет собой устройство, обеспечивающее движение воды только в одном направлении. Его единственная задача – обеспечить подачу воды из водопровода в трубы здания. Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды за счет предотвращения скопления непитьевой воды в системах здания и ее загрязнения.

Наш предыдущий блог «Как работает превентор обратного потока?» предлагает подробную информацию о различных типах устройств предотвращения обратного потока и о том, как они работают. Это также объясняет, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила сантехники устанавливают требования к устройствам предотвращения обратного потока в системах здания, таких как противопожарное оборудование. Они также обычно требуют, чтобы превенторы обратного потока регулярно тестировались и обслуживались сертифицированными специалистами, чтобы гарантировать их надежность и правильное функционирование.

Обязательно обратитесь в местное управление водоснабжения, чтобы узнать о конкретных требованиях к устройствам предотвращения обратного потока в вашем регионе.

Противопожарные системы: как работает превентор обратного потока?

В системах противопожарной защиты используются два основных типа устройств предотвращения обратного потока. Предохранители обратного потока с двойным обратным клапаном (DCV) обычно используются в ситуациях с низким уровнем опасности, когда перекрестное загрязнение может создавать неудобства или быть неприемлемым с эстетической точки зрения, но не создает опасности для здоровья.

Эти устройства предотвращения обратного потока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения, используя два обратных клапана, установленных последовательно, чтобы предотвратить обратный поток воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и предотвращая даже незначительную утечку обратного потока. Превенторы обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока в зоне пониженного давления (RPZ) еще больше повышает защиту резервных обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство практически отказоустойчивым.

При нормальной работе противотока RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление подачи. Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и выпуска воды наружу, гарантируя, что обратный поток никогда не возникнет.

В системах противопожарной защиты нормы сантехники обычно требуют использования превенторов обратного потока RPZ в перекрестных соединениях с высокой опасностью, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут представлять угрозу для здоровья населения в случае их попадания в городское водоснабжение. Однако некоторые местные органы управления водными ресурсами требуют их для всех приложений противопожарной защиты.

Превенторы обратного потока в зоне пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: требуется более эффективная защита для систем снабжения питьевой водой

Обратные клапаны используются для предотвращения обратного потока в самых разных областях применения, от систем отопления, вентиляции и кондиционирования воздуха до дренажных насосов и пожарных спринклерных систем с перепадом высот. . Но когда дело доходит до общественного здоровья и безопасности, многие водохозяйственные органы и муниципалитеты требуют более надежной защиты от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам недвижимости и руководителям объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Tools и наборы инструментов позволяют безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или руки.

QRFS предлагает широкий выбор обратных клапанов для противопожарной защиты и других применений. Мы также предлагаем ключевые инструменты и наборы инструментов для проверки обратного потока, которые позволяют быстро снимать или устанавливать кулачковые проверки, имеющиеся в узлах предотвращения обратного потока Ames и Watts.

Первоначально этот блог был размещен по адресу blog.qrfs.com . Свяжитесь с нами по телефону Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Как обратные клапаны влияют на давление воды в системе трубопроводов?

Обратные клапаны, также известные как «односторонние» клапаны, представляют собой однонаправленные клапаны с автономным управлением, которые позволяют жидкости течь в одном направлении, тем самым уменьшая или предотвращая обратный поток. Они созданы с учетом некоторых ключевых факторов, таких как колебательный характер узла закрытия и изменения давления в потоке жидкости при закрытии ограничителя потока. Одним из наиболее важных соображений, которые необходимо учитывать при установке обратного клапана, является ориентация, в которой он должен быть установлен.

В различных типах обратных клапанов используются различные аксессуары, такие как петли, поршни, экраны и заслонки. Однако, говоря упрощенно, используется какая-то заслонка, позволяющая потоку в одном направлении и ограничивающая его в другом, отсюда и название «односторонний клапан». То, как заслонка прилегает к потоку жидкости, отличается от большинства обратных клапанов. Он может поддерживаться пружиной (двухстворчатые обратные клапаны), силой тяжести (поворотные обратные клапаны) или их комбинацией. Типы обратных клапанов включают шаровые обратные клапаны, обратные клапаны Y-образного типа, которые иногда используются в сочетании с поворотным или шаровым обратным клапаном, и донные клапаны, которые включают экран и, как следует из названия, используются в конце трубопровод или его основание.

Расход воды и давление в трубопроводных системах

Давление воды обычно определяется как сила, действующая на воду, чтобы протолкнуть ее через трубопровод. Оно может быть создано естественным образом (гравитация) или искусственно (насосы). С другой стороны, расход воды — это количество воды, протекающей по трубе в любой момент времени. Чтобы понять их взаимосвязь, возьмем в рассмотрение диаметр трубы. При том же источнике более широкая труба позволит пройти через нее большему количеству воды, но вода будет течь медленнее из-за меньшего давления, оказываемого на нее. Однако, чем больше количество протекающей воды, тем больше будет давление, и наоборот. Таким образом, соотношение расход-давление не является простым.

Вы должны знать давление срабатывания водяного обратного клапана, который собираетесь использовать. Это точное давление воды на входе, при котором клапан «раскрывается», пропуская измеримый поток жидкости. На давление срабатывания влияет сила, необходимая для открытия обратного клапана, которая может зависеть от натяжения пружины или веса заслонки, приводимой в действие силой тяжести.

В то время как общее использование системы играет важную роль в перепаде давления на обратном клапане, на этот расчет влияют три ключевых фактора, относящихся к реализации самого клапана: удельный вес жидкости, скорость потока среды и коэффициент расхода, также известный как характеристика Cv, конкретного рассматриваемого клапана. Увеличение скорости потока среды через клапан приведет к более высокому перепаду давления. Точно так же увеличение удельного веса протекающей среды также приведет к более высокому перепаду давления. И наоборот, больший коэффициент расхода соответствует меньшему перепаду давления.

Как правило, водяные обратные клапаны с гравитационной опорой, такие как обратные клапаны с поворотным и наклонным диском, лучше всего использовать в горизонтальном положении и в условиях низкого давления воды, поскольку усилие, необходимое для открытия ограничительной заслонки, ничтожно мало. Однако они могут быть проблематичными в вертикальных приложениях. Однако клапаны, использующие усилие пружины, требуют для работы более высокого давления воды, поскольку они обладают способностью более жесткого сопротивления обратному потоку и могут быть прикреплены в любом положении. Ограничительные водяные обратные клапаны являются наиболее оптимальными для ситуаций с изменением давления воды благодаря их многопружинным узлам, которые дают вам возможность установить давление срабатывания по вашему выбору.

Сопутствующие товары

---

[[3115, 104, 193]]

Проблемы с обратными клапанами возможность серьезного повреждения трубопроводной системы.

В зависимости от жидкости, проходящей через клапан, минералы и твердые частицы могут скапливаться на клапане и вокруг него, особенно на закрывающем узле, препятствуя правильному закрытию клапана и блокируя обратный поток. Это сведет на нет всю цель установки обратного клапана. Следовательно, следует уделять внимание проточной среде, а обратные клапаны следует обслуживать или заменять соответственно.

Химическая совместимость является еще одним важным фактором. Материал обратного клапана, как корпуса, так и седла клапана, должен быть совместим с протекающей через него средой. Несовместимость может привести к полному разрушению клапана. Например, соленая вода в системе трубопроводов может повредить стальные обратные клапаны, но она совместима с клапанами из полипропилена.

Обратный поток также может стать проблемой, если обратный клапан закрывается недостаточно быстро или если его размер слишком велик. Точно так же, если клапан открывается недостаточно быстро, поток воды (или другой среды) может быть полностью ограничен, что приведет к увеличению давления воды и повреждению насосов и других фитингов в системе трубопроводов.

Гидравлический удар является одной из наиболее распространенных проблем, с которыми сталкиваются трубопроводные системы, и представляет собой важный фактор, который следует учитывать при выборе соответствующего обратного клапана для применения.

Гидравлический удар возникает, когда какой-либо воздействующий фактор, такой как отключение насоса или закрытие точки использования, заставляет текущую среду останавливаться или менять направление, создавая гидравлическую ударную волну, которая распространяется по трубопроводу, потенциально повреждая оборудование, контрольно-измерительные приборы или даже сам трубопровод. Выбор правильного обратного клапана для применения, подверженного гидравлическим ударам, может помочь смягчить эти вредные выбросы.

Почему клапаны выходят из строя – и как их исправить

Как было сказано выше, неисправный обратный клапан может нанести огромный ущерб трубопроводному оборудованию. Однако клапаны имеют явные признаки, которые, если обратить на них внимание, могут предотвратить повреждение с течением времени.

Некоторыми первыми признаками, на которые следует обратить внимание, являются чрезмерный шум, вибрация и износ внутренних компонентов клапана. Обратный поток и, в экстремальных условиях, гидравлический удар также являются явными признаками неисправности клапана. Сначала этих проблем можно избежать, но также могут потребоваться корректирующие вмешательства.

Чтобы предотвратить выход из строя клапанов, важно учитывать соответствующие размеры, скорость реакции и химическую совместимость. Установка фильтров, где это возможно, также поможет предотвратить накопление и увеличить срок службы вашего обратного клапана.
