Паяльный жир

Множество специалистов по спаиванию используют большое количество разных флюсов, имеющих в наличии необходимые преимущества для соответствующих предстоящих работ. Жир для спаивания является весьма востребованным способом среди множества разновидностей, поскольку обладает великолепными свойствами в использовании, благодаря которым уровень качества конечного результата гораздо больше, в отличие от использования простой канифоли. Обращение с подобным флюсом считается таким комфортным, поэтому новички отдают предпочтение остальным различным методам дополнительных расходных материалов, но качество спаивания с помощью жира значительно больше, из-за чего и осуществляются уверенные продажи в магазинах на протяжении многих лет.

Большинство людей подразумевают жир для спаивания как простое вещество, которое является от животного происхождения. На самом деле подобное вещество изготовлено из специального химического состава, но, по своей консистенции и нескольким свойствам, вещество полностью имеет схожесть с простым жиром. Есть некоторые виды подобного материала, некоторые из них великолепно подходят для осуществления процесса спаивания различных микросхем, а другие совсем наоборот. Главным преимуществом для легкого проведения работ является то, что благодаря вязкости материала, его можно разложить на поверхности детали в большом количестве, не опасаясь, что он начнет растекаться, и его эластичность образует принятие под воздействием силы различных форм. Подобная продукция изготавливается по ГОСТу 19113-84.

Разновидности жира для спаивания


Есть две основные разновидности, на которые разделяется жир для спаивания. Это такие виды как:

• Нейтральный жир для спаивания в состав этого вещества входит канифольная стеариновая основа. Благодаря ему можно удалять почти все образующиеся загрязнения, такие как окислы, пленки, а также для материалов с большим количеством ржавчины на поверхности. Такой метод используется для разных видов спаивания, в число которых входит и медь с низкотемпературными припоями. Поскольку здесь присутствует большая универсальность, нейтральная разновидность считается весьма востребованным флюсом, и широко применяется как в бытовых условиях, так и в промышленных сферах. Данная субстанция владеет большим уровнем вязкости, благодаря чему, это позволяет ей без затруднений удерживаться на поверхности, и образуется точнейшая дозировка.

• Активный жир для спаивания такое вещество владеет, более затруднительной химической структурой. У него намного выше качества спаивания, в отличие от нейтрального жира, однако при этом образуется проявление большой коррозийной активности. Если вопрос стоит в том, чем лучше осуществлять процесс спаивания микросхем, то такой вариант лучше сразу вычеркнуть. Он великолепно борется с очень окисленными и корродированными деталями из различных видов металла.

Преимущества

• Благодаря использованию жира для спаивания образуется более гладкое лужение и ровное распределение припоя;
• Материал придает больший уровень качества в процессе спаивания, в отличие от других разновидностей;
• Себестоимость подобного флюса является значительно не высокой, а также он считается легко приобретаемым материалом, поскольку его можно найти практическим в любом соответствующем магазине;
• Благодаря вязкости вещества, можно с легкостью обеспечить точную дозировку, а также сохранить при точном разложении на маленьких деталях;
• В процессе и в завершении процедур почти не остается никаких следов;
• Когда после процесса спаивания останутся частицы жиры на поверхности материала, то их с легкостью можно удалить с помощью обыкновенной воды;

Недостатки
• Во время процедур спаивания с помощью паяльного жира, происходит испарения негативных веществ, которые отрицательно воздействуют на дыхательную систему человека, из-за своих имеющихся химических элементов в составе;

• В момент проведения процедур почти все детали образуются с остатками жира, и для удаления необходимо произвести обязательную зачистку, что может нанести вред тонким микросхемам;
• Контакт с подобным флюсом является не очень приятным во время процедур, поскольку присутствует запах и консистенция.

Состав и химическо-физические свойства жира для спаивания

Состав жира для спаивания напрямую зависит от того, к какому именно виду они относится. Наиболее легким считается нейтральный жир, поскольку в нем содержится только канифольная стеариновая основа. В составе нейтрального жира для спаивания присутствуют такие компоненты как:

• Парафин;
• Вазелин;
• Вода деионизированная;
• Хлорид цинка;
• Хлорид аммония.

Благодаря свойствам флюса образуется мягкость в осуществлении самих процедур. В связи с этим, припой самостоятельно образует форму на подобии жира, и расходится без всяких затруднений по поверхности материала. Несмотря на другие разновидности флюса, данный вид формирует ровную поверхность растекающегося металла, без участков с наличием деформации. Такой процесс заметен еще в момент лужения, поскольку пленка припоя ложится на главный металл без образования различных бугорков и резких переходов одним простым движением.

Процесс растворения жира для спаивания можно осуществить в различных органических веществах, таких как растворитель или ацетон, а также великолепно происходит при воздействии больших температур. Во время спаивания флюс сам с легкостью начинает изменять свою структуру, и образуется гораздо податливее.

В связи с вязкостью материала перед осуществлением самой процедуры, образуются легкие подготовительные процедуры и раскладывание флюса, а затем происходит переход в текучее состояние при увеличении температуры, что осуществляет лучшее растекание.

Особенности выбора

Прежде чем совершать подбор жира для спаивания, необходимо понять, для чего он нужен, поскольку от этого зависит его вид. Когда речь идет об простых работах по спаиванию, где не предстоит столкнуться с трудными материалами или с сильно изношенными деталями, то вполне подходит простой нейтральный жир для спаивания. Данное вещество гораздо безопасное, и не вызывает никакого образования коррозии на материале.

Если появляется необходимость в подготовке изделий из металла к спаиванию, эксплуатация которых была давно проведена, и они существенно испортились от ржавчины и остальных различных загрязнений, то в таком случае рекомендуется использовать активный жир. Для обыкновенных работ его не рекомендуется использовать, поскольку из-за него появляется значительная вероятность в появлении коррозии на месте спаивания. Чтобы предотвратить такой важный нюанс, потребуется хорошо произвести зачистку места спаивания в завершении процедур, поскольку всегда остаются жировые остатки.

Так же следует обращать внимание на объемы и упаковку, в которых осуществляется поставка. Когда выбор остановился на этом флюсе, и дискомфорте в его использовании, а также большой вероятности в образовании коррозии, то следует приобретать большие объемы, поскольку такое вещество считается весьма качественным, и помогает улучшить процесс спаивания. Если флюс приобретается для начальной практики, то рекомендуется брать маленький объем, который быстро расходуется, и можно будет определиться, подходит это для вас или нет.

Особенности использования спаивания

Большинство людей, которые еще не сталкивались с такими веществами, задают себе вопрос, как же осуществить пайку при помощи жира для спаивания. Больших затруднений здесь нет, поскольку процедура имеет большую схожесть с остальными. В начале, потребуется произвести подготовительные работы, что бы поверхность материала была максимально зачищенной.

Далее происходит лужение предстоящих к спаиванию поверхностей. Здесь необходимо смочить жало паяльника, обволакивая его во флюсе, и взять маленькое количество припоя. Поверхность спаивания так же должна покрываться жиром. После с помощью расплавленного припоя покрывается вся поверхность материала, из-за чего осуществляется защита его от повторного появления окислов и других налетов. Пленка из жира от данного флюса не появляется.

Потом детали спаиваются друг с другом, и на них ложится слой припоя намного толще, который должен покрывать всю площадь соединения с маленьким запасом. В завершении необходимо почистить поверхности материала с помощью простой воды.

Производители
Среди множества изготовителей подобного вещества, в наше время в магазинах можно найти такие основные компании как:

• Техником;

• ЕМ;
• Смолтехнохим.

svarkagid.com

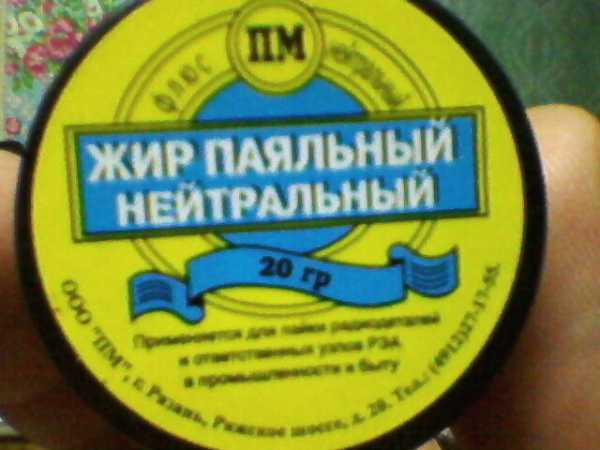

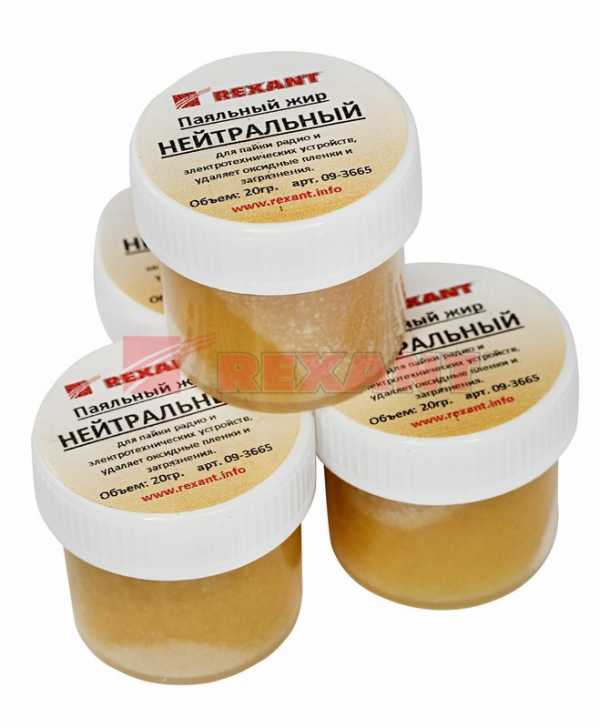

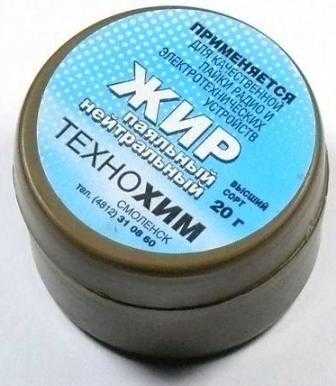

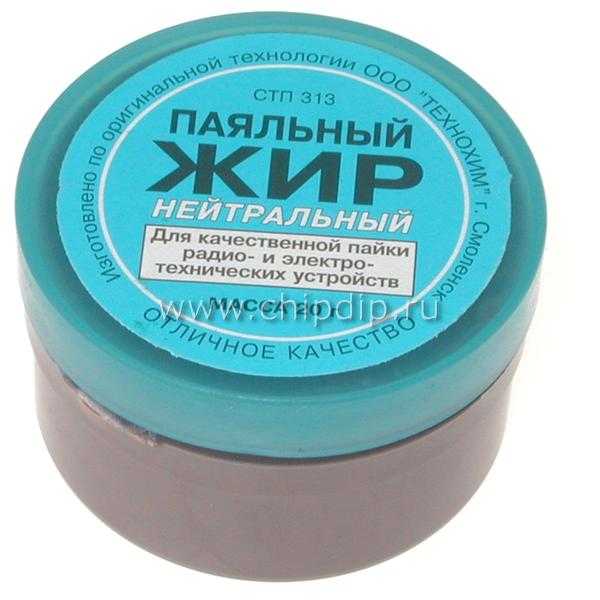

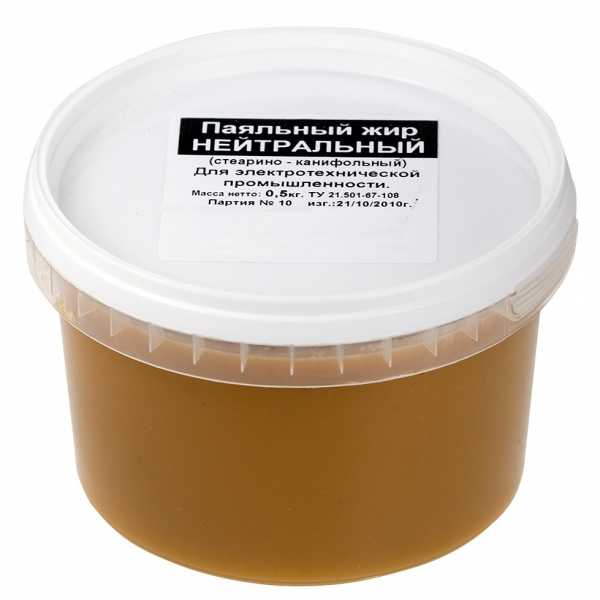

Жир паяльный нейтральный

Паяльный жир в основном относится к стандартным флюсам, которые используются непосредственно для спаивания. Такая разновидность считается немного специфическим веществом, из-за этого имеет отношение не к очень востребованным вариантам, однако часто используется в профессиональных сферах. Основным преимуществом считается то, что он значительно увеличивает качество процесса пайки, лужения и других различных соответствующих работ.

 Большинство начинающих пайщиков не имеют особого представления, как осуществляется процесс с использованием нейтрального жира для спаивания, из-за этого не применяют подобный вид флюса в своих процедурах. Но для многих новичков подобный способ является великолепным шансом произвести большого уровня качества соединение, не имея при этом необходимого опыта.

Нейтральный жир для спаивания не может нанести никакого вреда поверхности металла. Он весьма мягкий в использовании, из-за чего, он может применяться для деталей из тонкого металла и даже микросхем. Такую разновидность флюса можно приобрести в различных соответствующих магазинах. Такое вещество не имеет никакого отношения к животному происхождения, как некоторые считают, это особенный химический состав, который напоминает по своей консистенции жировые отложения.

Еще в нем присутствует наличие канифоли, которая также имеется в некоторых других разновидностях флюса. Он вязкий и весьма мягкий, благодаря этому, можно разложить его в большом количестве не опасаясь того, он может начать растекаться.

Отличия в особенностях жира для спаивания


Такая разновидность нейтрального флюса, великолепно подойдет для различных процедур с различными видами металла. Основным требованием является необходимость в подготовительных процедурах материала, как и во многих других процессах спаивания, поскольку с присутствием большого количества ржавчины вещество не справится. Для более затруднительных моментов, используется активный жир для спаивания.

Благодаря своим уникальным свойствам он может удалить разные загрязнения, такие как большое количество ржавчины, однако его не рекомендуется использовать в метах где присутствуют тонкие соединения из металла, поскольку наличие контактов на микросхемах вероятно всего будут испорчены из-за соприкосновения с ним, еще до того как начнется процесс спаивания. Он помогает удалить все имеющиеся загрязнения, окислы, пленки, а также увеличивает уровень пайки главных материалов.

Так же к еще одной способности нейтрального жира для спаивания можно отнести и его консистенцию. При воздействии на него необходимой температуры, можно произвести процесс его нанесения на поверхность довольно легко. Для нанесения требуется любой маленький твердый предмет, многие профессионалы для подобных процедур применяют простые спички.

Когда температура начинает воздействовать на жир, он понемногу расплавляется, тем самым становится более жидкого состояния. В связи с этим становится больше степень растекания материала, и припой лучше смачивается, а еще распределение происходит гораздо ровнее. В отличие от канифоли, слой припоя расходится по поверхности металла гораздо ровнее, и не оставляет никаких различных неровностей, заостренных углов и зазубрин. Применять жир для спаивания считается гораздо удобнее, поскольку он имеет очень поддающиеся свойства.

Когда возникает вопрос, в чем различие между нейтральным и активным жиром для спаивания, а еще особенностями в их поведении, следует обращать внимание не только на поведение данного материала, но и на его состав. Активный жир для спаивания содержит в себе наличие таких элементов, создающих весьма агрессивную среду, из-за чего может существенно испортиться главный металл, во время борьбы жира с окислами и с другими различными налетами.

Преимущества нейтрального жира для спаивания


• Благодаря нейтральному жиру для спаивания присутствует большая возможность в осуществлении соединения большого уровня качества, из-за высокого свойства спаивания;


• Во время обработки жиром значительно облегчается лужение контактом микросхем и поверхности материала;


• Становятся легче процедуры по зачистке в окончании процесса, поскольку, когда остаются небольшие части или небольшой слой материале его можно смыть водой;


• Подобный флюс считается весьма распространенным и легко доступным, а также обладает относительно невысокую себестоимость;


• При нагреве материал великолепно растекается, не оставляя никаких следов таких как, зазубрины, трещины и острые углы;


• Использование жира не может испортить главный материал и не подвергает его коррозии.

Недостатки нейтрального жира для спаивания


• Нет возможности справиться с трудными местами, где обильно присутствуют окислы;


• Подобные работы могут оказывать значительный вред для дыхательной системы человека, поскольку, когда происходит расплавление материала, под воздействием на него необходимой температуры, происходит негативное испарение, а в составе присутствуют разные химические элементы;


• В завершении процедуры, присутствуют частички жира на поверхности основного материала, из-за чего потребуется производить зачистку;


• Осуществление такой процедуры производится с малым комфортом, в отличие от применения остальных разновидностей флюса.

Состав и химическо-физические свойства


В составе нейтрального жира для спаивания присутствует наличие канифольной стеариновой основы. Состав такого материала существенно легче, в отличие от активного жира. Благодаря свойствам материала обеспечивается легкое и мягкое осуществление процедур. Тут осуществляется плавное растекание припоя по всей поверхности материала. В связи с чем, он образуется гораздо текучее по консистенции, и имеет возможность попадать во все существующие щели и неровности, из-за чего формируется более надежное соединение. Еще после процесса обработки нет различных бугорков, острых краев, которые могут образовываться после отрывания паяльника.

Следующим положительным свойством считается великолепная растворимость, поскольку он легко убирается с поверхности при помощи воды в окончании процесса, не говоря уже про остальные химические вещества. При воздействии комнатной температуры флюс становится вязким и поддающимся. Его можно с легкостью распределить по всем необходимым местам, а также применять для микросхем с тонкими местами. Если повышать температуру, то вначале он станет жидким, а потом начнет выгорать, после чего останется защищающая пленка, благодаря которой произойдет предотвращение появления различных окислов и других негативных образований.

Особенности выбора


После того как буду рассмотрены все нюансы в технологии использования подобного вида жира для спаивания, необходимо разобраться в особенностях его выбора. В начале, потребуется смотреть на то, по каким стандартам он изготавливался. Необходимо смотреть, какой именно ГОСТ помечен на упаковке, и присутствует ли он там вообще.

Поскольку множество изготовителей считают, что проще выпускать продукцию по своим стандартам, которая не дает никакого качества в процессе спаивания материалов. Это не обязательно обозначает, что подобный материал не будет пригодным для спаивания, или в его составе будут обнаружены какие-нибудь посторонние вкрапления. Просто уровень качества соединения с подобными видами будет не сильно большим, в отличие от изготовленных материалов по требуемым ГОСТам.

Затем необходимо обращать внимание на общий вес, который изображен на пачке. Нейтральный жир для спаивания в 20 граммовой упаковке считается стандартным вариантом, великолепно подходящим для проведения процедур в частных сферах. Для профессионалов, которые работают в промышленных или производственных сферах потребуются большие объемы, поскольку, когда человек привык к процессу спаивания подобным флюсом, то возвращаться к пайке при помощи канифоли или паяльной кислоты большинство не захочет. Здесь рекомендуется приобретать упаковку гораздо больше, которая может прослужить гораздо дольше. Чтобы материал не испортился, его требуется хранить в определенных местах.

Популярные марки и производители


На данный момент в современном магазине можно найти множество видов от производителей, занимающихся изготовлением нейтрального жира для спаивания. Более востребованными являются:

• Техником;
• ЕМ;
• Смолтехнохим.

svarkagid.com

Флюсы — Электромонтажные работы

Автор Admin На чтение 4 мин. Просмотров 46 Опубликовано

Флюсами называют химические вещества, которые способны растворять окислы до и во время пайки, предохранять от окисления поверхности спаиваемых металлов, переходить в жидкоплавкое состояние при температурах меньших, чем температура плавления припоя, и способствовать прочному соединению припоя с металлом.

Флюсы по действию на металл делят на химически активные (кислотные), способные растворять пленки окислов, а иногда и сам металл, и химически пассивные (бескислотные), способные защищать ранее зачищенную поверхность металла.

К химически активным флюсам относятся:

Соляная кислота

Соляная кислота (HCl). Химически чистая соляная кислота бесцветна, а техническая имеет желтоватый оттенок, ядовита, при попадании на тело вызывает ожоги, поэтому с ней обращаться нужно очень осторожно.

Соляную кислоту применяют при пайке стальных, цинковых и оцинкованных деталей. Ее используют для травления (очистки) поверхности металла перед пайкой. Кислота, оставшаяся после пайки на поверхности металла, растворяет его и ускоряет появление коррозии. Поэтому соляную кислоту применяют только в тех случаях, когда место пайки может быть промыто водой. Использовать соляную кислоту при пайке цветных проводов и деталей в устройствах СЦБ и связи категорически запрещается.

Хлористый цинк

Этот флюс выпускает химическая промышленность в виде кристаллов белого цвета. При пайке его растворяют в воде — одна часть (по весу) хлористого цинка на четыре части воды. Если кристаллического хлористого цинка нет, то раствор его можно приготовить следующим образом. Берут техническую соляную кислоту и добавляют ее небольшими порциями в воду (но не наоборот) до тех пор, пока раствор кислоты не перестанет выделять пары. В полученный слабый раствор соляной кислоты опускают кусочки металлического цинка. Цинк растворяется, выделяя при этом пузырьки водорода. Прекращение выделения пузырьков водорода и наличие остатков нерастворенного цинка в жидкости свидетельствуют об образовании раствора хлористого цинка.

На практике иногда этот флюс называют травленой кислотой. Хлористый цинк, попадая на цветные провода, быстро разрушает их. Поэтому использование этого флюса при монтаже устройств СЦБ и связи запрещено. Применение хлористого цинка допускается только для спайки стальных проводов и стальной проволоки со стальной ленточной броней соединяемых кабелей с последующей нейтрализацией водой или раствором щелочи и обтиранием сухой тряпкой.

Жидкие кислотные флюсы при панке выделяют большое количество вредных для здоровья паров, поэтому ими можно пользоваться только на открытом воздухе или в хорошо проветриваемом помещении.

Паяльный жир

В состав паяльного жира входят следующие материалы: паста ГОИ-54 — 78%, цинк хлористый — 10%, масло трансформаторное или вазелиновое — 10%, вода — 2%. Если паста ГОИ-54 отсутствует, то ее можно заменить смесью, состоящей из церезина (75%) и трансформаторного масла (25%). Паяльный жир приготовляют следующим образом. Воду вливают в фарфоровую ступку, туда же опускают взвешенный хлористый цинк в виде порошка и тщательно растирают с водой. Затем добавляют вазелиновое или трансформаторное масло и продолжают растирать до образования эмульсии. В образовавшуюся эмульсию мелкими порциями вводят пасту ГОИ-54 и тщательно размешивают до образования однородной массы, после чего паяльный жир готов к применению. Паяльный жир следует хранить в стеклянной посуде.

Паяльный флюс ЛТИ

Этот флюс разработан Ленинградским технологическим институтом и состоит из: 70,5% спирта, 23% канифоли (светлой), 5% солянокислого диэтил- амина и 1,5% триэтоноламина. Флюс ЛТИ приготовляют следующим образом. Берут 75% от нормы спирта и растворяют в нем канифоль, затем добавляют триэтиламин. В оставшемся спирте (25%) растворяют солянокислый ди — этиламин. Полученные растворы смешивают. По своим антикоррозийным свойствам он ближе подходит к органическим бескислотным флюсам, а по своей активности в ряде случаев не уступает кислотным флюсам. Флюс ЛТИ хорошо растворяет пленку окиси на металле, способствует облуживанию и затеканию припоя в зазоры спаиваемых деталей. Применяя этот флюс, успешно производят пайку припоями с низким содержанием олова, например ПОС-18 и ПОС-4-6.

Глицериновая паста

Глицериновая паста является промежуточным флюсом между активными и пассивными флюсами. Используя этот флюс, можно спаивать вместе детали из самых разнообразных металлов и сплавов даже без предварительной зачистки или лужения. Глицериновая паста состоит из 48% веретенного масла, 12% воска пчелиного, 15% глицерина, 15% канифоли и 10% насыщенного водного раствора хлористого цинка. В процессе приготовления ее нужно постоянно подогревать. Сначала растапливают канифоль, затем добавляют веретенное масло, воск, глицерин и в последнюю очередь хлористый цинк.

Бура

Бура — белый кристаллический порошок, плавится при температуре+741°С, хорошо растворяет многие окислы металлов, поэтому ее применяют при пайке и лужении.

Нашатырь (хлористый аммоний) желтовато-белое кристаллическое вещество. При температуре 180°С испаряется, не растворяясь. Нашатырь хорошо растворяет жировые вещества, поэтому его применяют для очистки рабочей поверхности паяльника перед лужением, проводя последним по куску нашатыря и палочке припоя до тех пор, пока припой не растечется ровным слоем по концу паяльника.

К химически пассивным относятся следующие флюсы:

arxipedia.ru

Паяльный жир – Мои статьи – Каталог статей

Многие ли из читателей данной статьи, и часто ли, применяют в своей практике паяльный жир? Наверняка большинству гораздо ближе жидкие флюсы, наносимые кисточкой или просто канифоль. А между тем, паяльный жир довольно широко применяется в качестве полноценного паяльного флюса. Паяльный жир выпускается двух видов: нейтральный паяльный жир и активный.

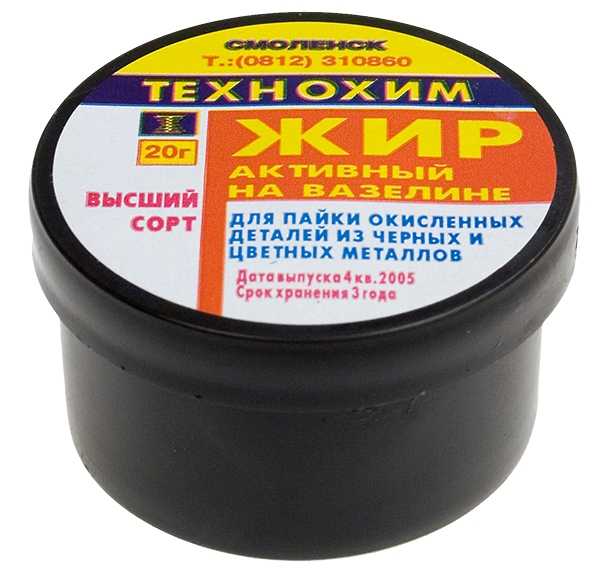

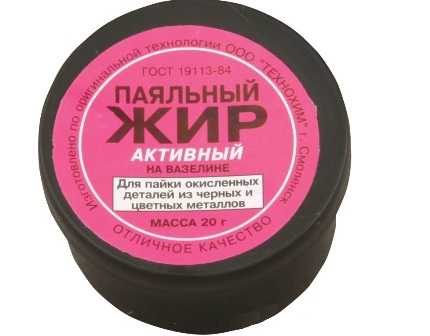

Активный паяльный жир на вазелиновой основе прекрасно служит, когда требуется спаять даже крупные детали из окисленных цветных или черных металлов, по этой причине он очень полезен в хозяйстве, почти также как обычная паяльная (хлорид цинка) кислота. Нейтральный же паяльный жир отлично подойдет в качестве обычного флюса в процессе пайки любых электротехнических и радиоустройств, печатных плат и т.д. Ясно, что активный паяльный жир не нужно применять для пайки радиодеталей, как и паяльную кислоту.

Паяльный жир в целом предназначен для тех же целей, что и распространенная во все времена канифоль, он тоже призван устранить невидимую оксидную оболочку с металла, и облегчить таким образом пайку. Когда канифоль не в состоянии справиться с этой простой казалось бы задачей, например оксидную оболочку со стали убрать она не сможет, тогда на помощь и приходит, в качестве неплохой альтернативы, активный паяльный жир.

Нейтральный паяльный жир, к примеру канифольно-стеариновый, с легкостью устранит загрязнения и оксидные пленки при пайке, допустим, меди с использованием низкотемпературных припоев, именно по этой причине нейтральный паяльный жир и получил большую популярность как в промышленности, так и в быту.

Нейтральный паяльный жир отличается густотой, поэтому он замечательно держится на разнообразных металлических контактах, на выводах радиодеталей, таким образом, в отличие от жидких флюсов, здесь появляется возможность удобной и точной дозировки.

Жир быстро можно наносить сразу на много мест пайки, используя например спичку, грубую кисточку или зубочистку. При необходимости остатки паяльного жира просто смываются изопропанолом, бензином “Калоша”, либо отмывочной жидкостью, вручную либо в ультразвуковой ванне.

Так, применение нейтрального паяльного жира является достаточно удобным и к тому же совершенно безопасным способом улучшения пайки, скорость и качество паяльных работ значительно при этом повышаются.

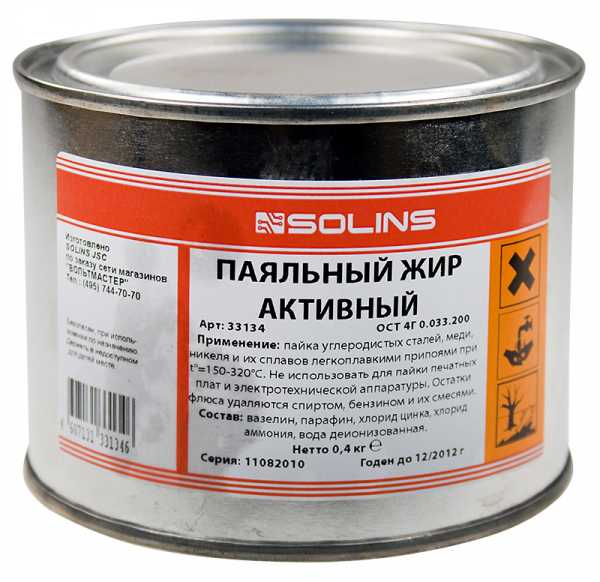

Активный паяльный жир, основа которого состоит из: вазелина, парафина, хлорида цинка, деионизованной воды и хлорида аммония, в отличие от упомянутого выше нейтрального паяльного жира, обладает лучшими паяльными качествами, однако из-за его высокой коррозионной активности требует обязательной тщательной промывки после пайки.

Именно по этой причине (из-за коррозионной активности) для пайки печатных плат активный паяльный жир не подходит. Применяется он только для пайки корродированных и сильно окисленных деталей из черных и цветных металлов. Остатки активного жира, кстати, довольно легко смываются, равно как и в случае с использованием нейтрального паяльного жира.

spelectric.ucoz.ru

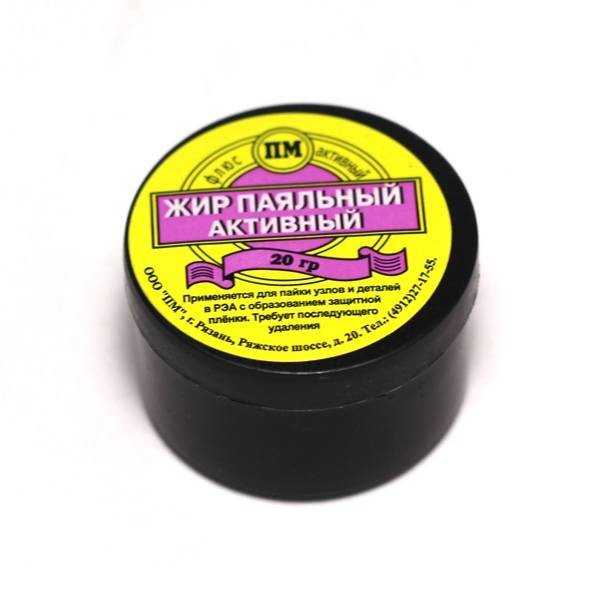

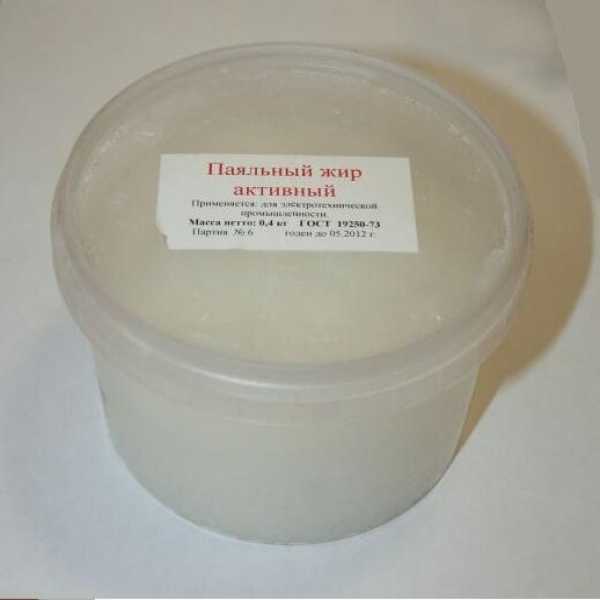

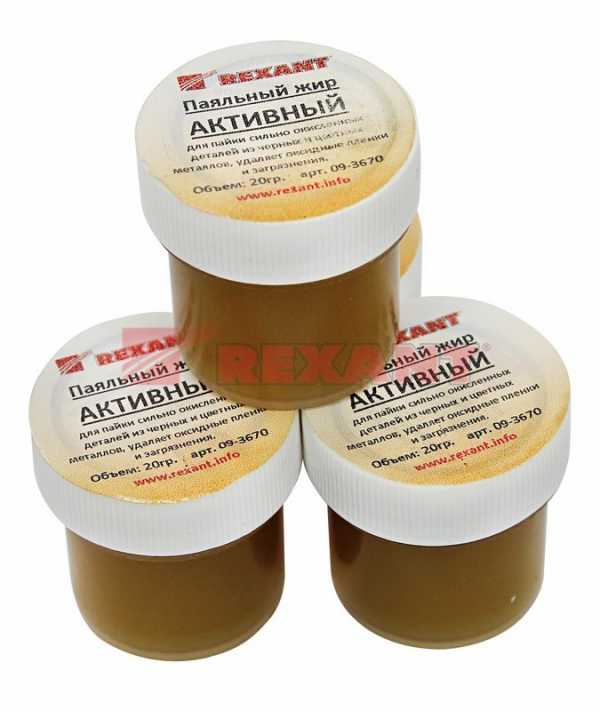

Жир паяльный активный

Активный жир для спаивания считается великолепным веществом для таких случаев, в которых предстоит осуществление процедур соединения трудных материалов. Такое вещество используется для сложно спаиваемых материалов, либо когда требуется работать с заготовками, с наличием большого количества ржавчины, поэтому такой метод считается более востребованным.

Во всех остальных различных процедурах, такой способ считается обыкновенным флюсом, часто используемым для спаивания материалов. Консистенция такого вещества является достаточно специфической, которая напоминает простой жир, но у него нет никакого отношения к животным разновидностям. Тут присутствует наличие сложного химического состава, обладающего некоторыми активными элементами. Благодаря им, может производиться спаивание с наилучшими свойствами для изготовлений, с большой загрязненностью поверхности материала.

Независимо от того, какая толщина заготовки, активные элементы все равно удаляют, различные негативные образования, такие как оксиды, пленки, и остальные появления. Перед осуществлением процесса соединения, конечно, необходимо обработать поверхность металла, однако использование активного жира для спаивания, дает соответственно большой уровень качества конечного результата, в отличие от использования нейтрального.

Нет необходимости в наличии большого опыта для спаивания, чтобы достичь высокого уровня качества соединения, которое является гораздо лучше, чем в применении остальных разновидностей флюса. Особых затруднений в приобретении активного жира для спаивания нет, поскольку их можно приобрести почти в любых необходимых магазинах. Наличие компонентов производится по ГОСТ 19113-84.

Стандарт также выявляет, какое соотношение присутствующих элементов должно входить в состав жира. Благодаря вязкости и мягкости осуществляется специфичность в процедурах, поскольку вещество считается средним результатом между твердыми и жидкими видами флюса.

Отличие особенностей активного жира для спаивания

Использования активного жира для спаивания обозначено особенностями самих деталей. Например, его не рекомендуется применять в местах, где присутствуют тонкие соединения из металла, поскольку контакты на микросхемах, скорее всего, испортятся при соприкосновении с флюсом еще до того, как начнется осуществление процесса спаивания. Виной этому, будут являться активные элементы, которые уничтожают ржавчину и остальные различные налеты. Для подобных веществ, особого значения не имеется, будь то ржавчина или контакты микросхем, поэтому такая сильно влиятельная среда уничтожает почти все, с чем происходит соприкосновения.

Так же немало важной особенностью считается то, что большинство из компонентов состава считаются вредоносными для дыхательной системы человека. В связи с таким негативным проявлением вещества, потребуется аккуратно производить работы, обеспечивая соответствующее проветривание помещения. Подобные свойства в некоторой степени имеют в своем составе и нейтральный жир для спаивания, но в весьма маленькой степени.

Мастера считают, что подобной разновидности флюс считается одним из лучших, поскольку есть возможность в осуществлении процесса спаивания без всяких затруднений, где может справиться, даже новичок. Материал имеет хорошую текучесть и великолепно схватывается. Благодаря ему, есть возможность без всяких затруднений изготовить тонкую пленку металла, что бы осуществить лужение поверхности. После использования активного жира для спаивания на вазелине, почти не остается никаких следов и бугорков на месте спаивания.

Преимущества жира для спаивания

•        Благодаря применению подобного вида флюса, можно достичь высокого уровня качества соединение, а главное легко осуществимого, лужения контактов и деталей;

•        Использования жира значительно улучшает процесс спаивания различных металлов, и неважно какая марка;

•        После применения, подобное вещество легко смывается, поскольку на месте соединения довольно часто присутствуют остатки флюса;

•        Активный жир для спаивания СТ-61В и другие подобные разновидности считаются наиболее лучшим вариантом при спаивании затруднительных заготовок с наличием множества различных загрязнений

•        Когда при воздействии температуры припой растекается, не появляются никакие зазубрины, если оторвать паяльник;

•        Флюс является весьма востребованным и распространенным веществом, при этом владеет соответственно маленькой себестоимостью:

•        Данное вещество без всяких затруднений удаляется с поверхности материала с помощью воды.

Недостатки




•        Подобная разновидность вещества владеет свойствами коррозии, которые переходят к металлу вместо соединения, если в необходимое время не смыть флюс;

•        Существует некоторая вероятность в разъедании мелких деталей, поэтому данное средство является не лучшим для спаивания микросхем;

•        При использовании такого вещества образуются химические испарения, которые могут плохо влиять вред дыхательную систему человека.

Состав и химическо-физические свойства

Состав активно жира для спаивания имеет в себе такие виды компонентов как:

• Парафин;
• Хлорид цинка;
• Деионизированная вода;
• Вазелин;
• Хлорид аммония.

Подобный состав намного сложнее, и имеет в наличии большой спектр воздействия. Благодаря ему происходит плавное распределение жира по поверхности материала, но не удерживает его в вязких каплях. Благодаря тому, что вещество проникает во все неровности и щели, происходит надежное схватывание, а еще понижается шанс образования бугров, и заостренных краев в напаянном слое припоя.

Также присутствуют некоторые свойства, которые отмечаются большим уровнем растворения в воде, и других различных органических соединениях. Если вещество подвергается воздействию компактной температуры, оно станет вязким, как простой жир. Но если повысить температуру, оно станет более жидким. Благодаря активным химическим составам образуются условия агрессивной среды, из-за чего необходимо весьма аккуратное использование подобного материала.

Особенности выбора


Если выбор использования активного жира для спаивания будет завершен, необходимо заняться рассмотрением вариантов и особенностей подбора флюса. В начале, потребуется выявить стандарты изготовления материала. Самым верным выбором будет приобрести материал, в соответствии с ГОСТом. В некоторых ситуациях производители попросту не соблюдают необходимого стандарта, и предпочитают положиться, на свои разработки. В подобном случае, на гарантию качества и надежности использования жира полагаться не стоит. Надежность в процессе спаивания из-за такого недоразумения может значительно пострадать, поэтому необходимо доверять только проверенным вариантам.

Следующим важным выбором считается вес в упаковке. Если процесс спаивание осуществляется весьма часто, и требуется расходовать большое количество материала, то рекомендуется приобретать активный жир для спаивания 500 грамм и более. Если необходимо произвести работы с редким материалом или пробные работы, то для этого могут подойти более маленькие упаковки, которые имеют емкость в 20-50 грамм.

 Приобретенная коробка должна быть герметичной и крепкой, поскольку падения и различные удары во время проведения процедур вполне реальны, как и соприкосновение паяльника с ней. Стоимость подобного вещества не считается слишком большой, а что бы выбрать марку от хорошего производителя может помочь только личный опыт или советы от других покупателей.

Востребованные марки и производители


Существует много разных видов флюса, но в нынешнее время наиболее востребованной продукцией от производителей является:

• Тех ноком;
• ЕМ;
• Смол технохим.

svarkagid.com

Самодельный паяльный флюс из мыла

Паяльный флюс

Чтобы приготовить паяльный флюс из мыла, нам понадобятся. Мыло “Дуру” на растительной основе, кислота (я использовал соляную, можно уксусную) и канифоль.

Если использовать мыло основанное на животных жирах, то при пайке, флюс будет очень неприятно пахнуть. Флюс для пайки, приготовленный из мыла на растительной основе, при пайке не пахнет. Пахнуть будет только ароматом используемого мыла и канифолью.

Приготовление флюса для пайки

Данный рецепт паяльного флюса, вполне конкурентоспособный с продаваемыми флюсами. Но конечно же решать Вам, что лучше, купить или сделать самому.

Необходимые компоненты для паяльного флюса

Итак, начнем, нам нужно.

Получение стеарина

Взял 3 куска мыла (можете для пробы взять половинку или четвертинку куска мыла), натер его на крупной терке.

Далее добавил к мылу горячую (не важно) воду и поставил греться на плиту. По мере нагревания изредка помешивал. Как только мыло растворилось, выключил газовую плиту.

Чтобы не испортить кастрюлю соляной кислотой, перелил мыльный раствор в пластиковый таз (если будете использовать столовый уксус, то переливать не обязательно).

В горячий мыльный раствор, вылил примерно половину этого средства, содержащего соляную кислоту. Раствор начал сворачиваться, на поверхности стали плавать хлопья стеарина.

На этом этапе нужно проверить наличие кислоты в растворе, для этого добавляем в емкость на кончике ножа, пищевую соду. Должна произойти реакция кислоты на соду в виде шипения. Если реакции нет, то нужно добавить еще кислоты. Запомните, это важно, содержание кислоты в растворе должно быть в избытке. Если шипеть не будет, то реакция пройдет не полностью и выход готового продукта будет не полным (сыпать соду нужно в сам раствор, освобождая путь к нему мешая палочкой, а не просто сверху, на стеарин, думаю тут понятно).

Дал раствору постоять 20 минут и поставил остужаться в воду (в ванну). Как только остыло до комнатной температуры, вынес на балкон, для удобства дальнейшего отделения раствора от полученного (на улице было +1 градус). В летнее время года, можно ограничится только охлаждением в холодной воде.

Настоятельно рекомендую при всех последующих операциях, держать под рукой бумажные салфетки или туалетную бумагу, чтобы вытирать руки, так полученный стеарин, жирный.
Очистка стеарина

Слил всю жидкость и промыл холодной (ледяной) водой. Собрал все в железную емкость.

Кстати, использованные емкости и принадлежности, хорошо отмываются в теплой воде со стиральным порошком (использовал Тайд).

Налил в емкость воду и поставил на медленный огонь. Нагрел до расплавления полученного стеарина. Довел раствор до кипения и варил минут 10 на медленном огне, постоянно помешивая. Затем снял с огня и поставил охлаждаться на воду.

Как только смесь остыла, подковырнул полученный стеарин, слил воду и снизу удалил рыхлый слой (выкинул его). Промыл кусок холодной (ледяной) водой, протер туалетной бумагой от остатков рыхлого слоя и воды.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/pajalnyj-fljus-iz-myla

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Смешиваем канифоль и стеарин

Отмыл железную емкость, положил туда кусок стеарина и поставил на медленный огонь. Как только стеарин растворился, то добавил туда канифоль. Канифоли взял столько же по объему, сколько получилось стеарина (важно – объем, а не вес, на фотке видно).

Помешивая, дождался растворения канифоли. Погрел еще 5 минут на медленном огне и выключил плиту. Тут самое главное не дать раствору закипеть. Просто если закипит, дыма будет много.

Разлил горячий флюс по пузырькам (не было большой емкости) и в шприц. Также на фото показано, как выгладит остывший до 20 градусов флюс (консистенция). В итоге получаем флюс для пайки Дуру.

Тест пайки флюсом

Тест пайки, паяет отлично. Пахнет только ароматам мыла и канифолью. Из трех кусков мыла по 125 грамм, получилось 400 мл. флюса.

Подводим итог

В заключении хотел сказать, что флюс для пайки не липнет, смывается водой с моющим средством, бензином и т.п. Флюс нейтральный, смывать его не обязательно, можно просто протереть салфеткой по плате, где доступно.

Также из этого флюса, можно сделать активный флюс, добавив в него нужные добавки. Например аммоний хлористый или лимонную кислоту или ацетилсалициловую кислоту или ортофосфорную кислоту. Паять платы активным флюсом не рекомендуется.

При использовании соляной кислоты, нужно брать стеклянные или пластиковые емкости, иначе она испортит посуду. При использовании 70% уксусной кислоты, можно использовать любую тару, главное не переборщить с кислотой, запах дома будет еще тот (от уксуса).

Как только кончится паяльный флюс в шприце, достаточно поставить пузырек на водяную баню. Как только флюс станет жидким, то набрать его в шприц. Или сразу расфасовать весь полученный флюс по шприцам, кому как удобнее.

Еще, не претендую на авторство данного метода, получение стеарина из мыла, довольно распространено расписано и давно. Здесь только конкретизируется получение стеарина из мыла, сделанного из растительных жиров.

Всем удачных плат.
