ЗОН трансформатора: назначение, конструкция, монтаж, виды

Автор Andrey Ku На чтение 7 мин Опубликовано 26.11.2018

ЗОН трансформатора – это заземлитель нейтрали трансформатора. На электростанциях используются заземлители ЗОН-110. Расшифровка их названия – однополюсный заземлитель наружной установки. Цифрами после названия обозначается напряжение. Существует много разновидностей заземлителей. Но, прежде чем ознакомиться с ними, необходимо понять, для чего нужен ЗОН трансформатора на 110 кВ.

Содержание

Назначение ЗОН-110
Конструкция ЗОН-110
Как подготовить ЗОН к монтажу
Монтаж
Разновидности ЗОН-110
Условия эксплуатации заземлителя ЗОН
Что такое нейтраль трансформатора
Принцип работы
Заземление нейтрали
Защита трансформатора

Назначение ЗОН-110

Заземление трансформатора называется заземление этого электрического устройства с прибором заземления.

Рабочим заземлением называется соединение какой-либо точки токопроводящих проводов с заземлительным устройством. Рабочее заземление соединяется с экранами кабелей, которые подают заряд в землю. Примером такого типа заземления является электростанция, на которой и источник тока и поглотитель энергии находятся в земле. Из-за такой установки потенциал между устройствами всегда один и тот же.

Имеет ЗОН трансформатора назначение весьма серьезное. Он служит для заземления нейтрали трансформаторов.

Заземление необходимо для обеспечения бесперебойной работы электрической установки.
Кроме того, оно обеспечивает защиту работников подстанций от поражения током.
Заземлению на подстанциях должны подвергаться абсолютно все детали из металла.
Основные металлоконструкции также необходимо включать в систему заземления.
Также заземление служит бесперебойным регулятором автоматизированной работы подстанции.

Конструкция ЗОН-110

Конструкция ЗОНа состоит из цилиндра, на которое крепится основание. Основание-это небольшая деталь в виде угла, на котором закреплена вся конструкция. К нему присоединен статический контакт с устройством, состоящим из трубы (в основном алюминиевая) на которую крепится круглая пластинка с валом. Такое устройство называется ножом заземления. Нож соединен с фазным проводом линии, который входит в фазу заземления вторым концом.

Давление всей установки устанавливается и регулируется стальной пружиной. Вентильные разрядники, устройства защищающие установку от перенапряжения. Берут весь удар на себя во время грозы. Внешний вид напоминает металлическую гусеницу. Включается ЗОН 110кВ между нулевой точкой напряжения и землёй, либо напрямую через трансформатор со вторичной обмоткой.

Как подготовить ЗОН к монтажу

Важный этап монтажа ЗОНа – предварительная подготовка. При подготовке важно следовать мерам предосторожности, а именно:

Монтаж осуществляется только руками профессионалов согласно правилам технической эксплуатации электрических установок.
При контакте с ножом и замере его покрытия напряжение должно отсутствовать.
Наладка и эксплуатация заземлителя производится ТОЛЬКО при наличии защитного заземления.
Во время подготовки категорически запрещается использовать неинверторные рукоятки.

При работе с заземлителем необходимо обеспечить сохранность изоляторов от механических повреждений.

Подготовка ЗОНа к монтажу состоит из нескольких этапов:

Осторожно распаковать заземлительное устройство.
Тщательно проверить оборудование на наличие дефектов и деформаций. При обнаружении недочётов следует обратиться к заводу изготовителю.
На заводские изделия наносится консервационная смазка, которую необходимо удалить перед монтажом. Для очистки деталей используют бензин или керосин.
Затем нужно проверить исправность работы механизмов.
После проверки заново нанести смазку.

Монтаж

Монтаж на электростанциях, независимо от видов ЗОНа, производится по следующему алгоритму:

Подготовка плоскостей конструкций для установки опоры. Они должны быть ровными, так как небольшая неровность увеличивает риски возникновения сбоев в работе.

Затем происходит установка заземлителя на подготовленную ранее поверхность.
Крепежные элементы должны быть установлены плотно в специальных отверстиях.
После этого их необходимо крепко затянуть.
Затем происходит установка привода. Он присоединяется к ЗОНу трансформатора посредством сварки концов тяги с осью и вставкой.
Отрегулировать тягой изоляционное расстояние. Оно должно быть равно 8,9 см и более.
Произвести пробный запуск заземлителя.
Соединить подводящую шину с выводом заземлителя.
Затем необходимо удалить пыль с изолятора. Для этого нередко используют обычный растворитель для краски.
После завершения монтажа производится шлифовка и окраска монтажных швов.
Затем все соединения обрабатывают смазкой.

Разновидности ЗОН-110

Существуют разные виды заземлителей ЗОН. Так, для заземления нейтралей силовых трансформаторов с защитой от замыканий на землю применяются:

ЗОН-110М-I УХЛ1
ЗОН-110Б-I УXЛ1
ЗОН-110-I T1

Все эти заземлители устанавливаются на трансформаторных станциях переменного тока. Они также обеспечивают механическое включение и выключение в сочетании с приводами ПР-01 и ПРГ-00.

Для заземления нейтралей трансформаторов без защиты от замыканий на землю используются:

ЗОН-110М- II УХЛ1
30Н-110Б-II УХЛ1
ЗОН-110-II Т1

Чаще заземлители таких типов встречаются на стационарных трансформаторных подстанциях, они устанавливаются на напряжение 110 кВ.

Условия эксплуатации заземлителя ЗОН

Использование заземлителей всегда основывается на основных условиях эксплуатации.

К ним относятся:

Температура окружающей среды от 40 градусов выше нуля и до 60 градусов ниже нулевого уровня
Расположение установки- 1000 м над уровнем моря
Толщина ледяной корки – до 2 см
Скорость ветра: без гололеда – не выше 15 м/с, с гололедом- не выше 40 м/с

Категория размещения заземлителя должна быть УХЛ1 или Т1.

Что такое нейтраль трансформатора

Нейтраль представляет собой несколько соединенных точек или проводников, которые либо не подключены к сети напряжений, либо имеют контакт с землёй путём преодоления больших сопротивлений.

Заземление нейтралей необходимо по следующим причинам:

Правила техники безопасности;
Автономная бесперебойная работа защиты по замыканию на землю;
Возможность использования простых схем цепей.

При изменении напряжения относительно земли, создаются токи замыкания на землю, и появляется перенапряжение. Это происходит из-за нарушения симметрии системы.

Нейтраль может иметь разные режимы, которые зависят от степени изменения симметрии. Так, в зависимости от режимов, нейтраль может быть:

Глухозаземленная. Нейтраль, присоединенная к заземлителю через малое сопротивление.
Изолированная. Не соединенная с заземлителем нейтраль.
Резонансно-заземленная. Нейтраль, соединенная с заземлителем с помощью реактора.
Резистивно-заземленная. Заземленная через резистор нейтраль.

Нейтрали трансформатора могут быть изолированы от земли или заземлены через активные сопротивления. Также сопротивления могут быть индуктивными. Изолированные нейтрали работают от 6 кВ до 35 кВ.

Принцип работы

Напряжение с трёхфазной электростанции поступает на линейный разъединитель. После этого оно попадается на отделитель 110кВ. Он является таким же линейным разъединителем, только выполняющий расширенные функции, а именно приём более большого напряжения. Затем напряжение передается силовому трансформатору со встречной обмоткой.

Обычно на участках электростанций устанавливаются железные помещения, в которых размещаются масляные выключатели. Именно туда напряжение попадает в последнюю очередь. После попадания в ячейки ввода, оно распределяется по фидерам (столбы с проводами). Они находятся рядом с электростанцией. В дальнейшем, электричество по проводам передаётся потребителям.

Также в систему электростанции входит короткозамыкатель 110 кВ, который защищает силовой трансформатор от перенапряжения и неисправностей. Если же в квартире при коротком замыкании вырубается щиток, то на электростанции при перенапряжении короткозамыкатель порождает ток короткого замыкания, вследствие действия которого трансформатор перестаёт работать. Также короткозамыкатель блокирует возгорание трансформатора путём отделения его от отделителя, к которому постоянно поступает напряжение от линий с электроэнергией.

Заземление нейтрали

Заземление нейтрали трансформатора служит для ограничения перенапряжения. На значения напряжения влияют ёмкости сети, в которую включён трансформатор. Поэтому необходим элемент, который будет приглушать их принудительно. Так ЗОН 110кВ с активным током, который по значению больше емкостного за определённый период времени будет разряжать ёмкостное сопротивление, что приведет к понижению напряжения или его распределению.

Однако у заземлителя есть один большой недостаток. Из-за того, что он перераспределяет напряжение, происходит огромное рассеивание мощности, подаваемой с электростанции.

На сегодняшний день, специалисты решили подавать напряжение, которое будет безопасно для использования. Также при установке заземлителя снижается риск возникновения феррорезонанса. Феррорезонанс – резонанс, встречающийся в электрических цепях при различных неисправностях и высоких напряжениях.

Защита трансформатора

Одной из главной защиты силового трансформатора является газовая защита. Она предотвращает повреждения внутри электрического устройства.

Газовое реле сигнализирует об отсутствии масла в нём, а следовательно, он перестанет работать. Это явление недопустимо на электростанции, потому что напряжению будет некуда идти и произойдёт возгорание. Однако реле работает по принципу, который делает работу системы безопасной. Оно устанавливается в топливный отсек в виде поплавка, соединяя контакты. В случае снижения топлива, он замкнёт контакты и отключит трансформатор от сети.

Дифференциальная защита также играет немалую роль в работе электростанции. Так принцип рассчитан на сравнении входящих в трансформатор токов. При нормальной работе ничего не происходит. Но как только возникает двухфазный или трёхфазный ток короткого замыкания, дифференциальное реле сразу выключает трансформатор из схемы, подавая всю энергию в землю.

назначение, принцип действия и конструкция

Один из элементов, используемых для заземления трансформаторов. ЗОН – эта аббревиатура расшифровывается как заземлитель однополюсный для наружных установок. Рассмотрим особенности и порядок применения данного устройства.

Содержание

Конструкция
Принцип работы
Назначение
На какие трансформаторы устанавливают ЗОН
Классификация
Технические характеристики
Условия эксплуатации заземлителей

Конструкция

Конструкция указанного устройства включает следующие составные элементы:

основание,
изоляционную колонку,
неподвижный контакт,
нож.

Для изготовления заземляющего ножа использована алюминиевая труба, соединяемая с валом посредством пластины.

Принцип работы

Принцип действия достаточно прост: при срабатывании разъёмный контакт на конце ножа соединяется со стационарным. Плотность контакта достигается установленной пружиной.

Включение и выключение производится механизированным приводом.

Назначение

Назначение ЗОН состоит в обеспечении заземления нейтралей силовых агрегатов, чтобы предотвратить замыкание на землю. Их применение позволяет предохранить работников от поражения электрическим током, а оборудование – от выхода из строя.

Система заземления

На какие трансформаторы устанавливают ЗОН

Указанные устройства монтируются на силовых трансформаторах, работающих в условиях открытого воздуха и внутри помещения, с напряжением до 110 кВ. В зависимости от разновидности, этот элемент может устанавливаться на оборудовании, предусматривающем наличие дополнительного трансформатора от замыкания на землю или лишённого данной защиты.

Классификация

ЗОН рассчитаны на напряжение 110 кВ, о чём указывает соответствующее числовое обозначение в маркировке. Эти устройства различаются по следующим критериям:

предназначении для трансформаторов, имеющих или лишённых защиты от замыкания на землю (I или II исполнение),
эксплуатации в условиях холодного или тёплого климата (буквы УХЛ или Т),
размещению на улице или внутри помещения (соответственно цифры 1 или 3).

Также производятся модернизированные заземлители и с усиленной изоляцией (дополнительное обозначение соответственно М или Б).

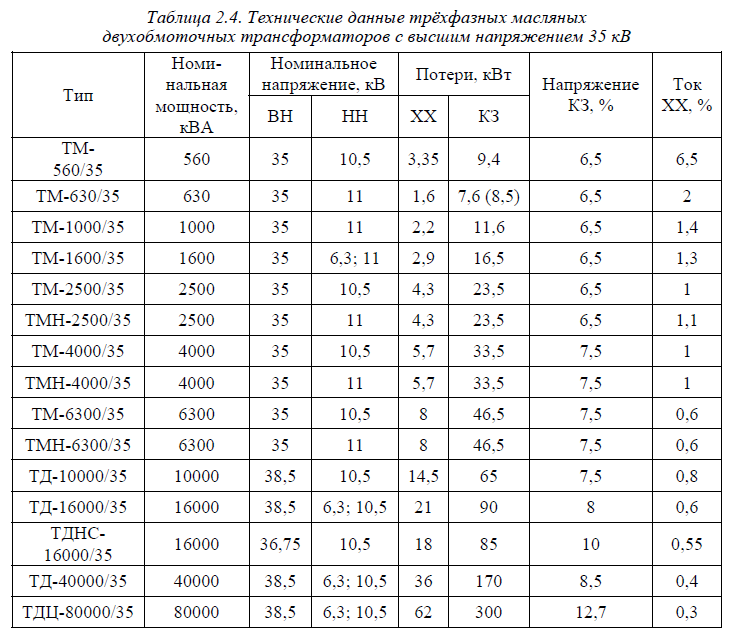

Технические характеристики

Условия эксплуатации заземлителей

Заземлители должны эксплуатироваться в условиях, для которых они предназначены, в зависимости от используемого типа. Обслуживание и ремонт должны выполняться, согласно требованиям руководства по эксплуатации от изготовителя и нормативных документов.

Указанные работы необходимо выполнять с привлечением обученного и аттестованного персонала, соблюдением предусмотренной допускной системы.

Перед подключением оборудования к сети, необходимо выполнить следующие проверки:

чистоты и целостности изоляторов;
плотности затяжки резьбовых соединений;
наличия смазки в соответствующих узлах;
достаточности контактного давления.

Предварительно проверяется исправность работы устройства путём выполнения нескольких контрольных включений и отключений.

Техническое обслуживание предусматривает проведение регулярных осмотров его узлов, смазку трущихся деталей, контроль состояния контактов, очистку контактов и остальных элементов. Периодичность обслуживания определяется условиями и интенсивностью эксплуатации, но должна проводиться не реже одного раза в год.

От исправности и технического состояния ЗОН зависит безопасность обслуживающего персонала и целостность силового оборудования.

Полное руководство по наземным трансформаторам

Что такое трансформаторы с монтажом на подушке?

Начнем с того, что такое Pad-Mount Transformers или Pad Transformers? Во-первых, это электрическое устройство имеет несколько названий, но наиболее распространенным термином или названием для этого электрического устройства является пусковой трансформатор.

Полная направляющая для жидкостного трансформатора с монтажом на подушке

По сути, это электрическое устройство; трансформатор распределения электроэнергии, установленный на земле. Обычно эти электрические устройства запираются внутри стального шкафа на плоской бетонной площадке.

Независимо от этого, Pad Transformers также могут быть установлены в местах, где нет места для огражденного корпуса, но сначала они должны пройти несколько ограничений, чтобы убедиться, что они безопасны для использования. Все точки подключения под напряжением хранятся в металлическом корпусе, который заземлен.

Наземные трансформаторы

также обычно используются с линиями распределения электроэнергии, которые проходят от точек обслуживания. Это должно снизить уровень напряжения до вторичного напряжения, которое подается потребителям.

По этой причине некоторые здания питаются от собственного трансформатора, который обычно используется в промышленных зданиях, предприятиях, крупных зданиях и т.

д. до 5000 кВА (киловольт-ампер). Кроме того, этот тип наземных распределительных трансформаторов имеет встроенные предохранители и выключатели с ними в целях безопасности.

Что касается основных кабелей, их можно соединить с коленчатыми соединениями. Его можно использовать, подав питание на горячий стержень, что обеспечивает гибкость для легкого ремонта и обслуживания в случае, если это необходимо трансформатору.

Дизайн

Трансформаторы с накладным креплением универсальны, когда речь идет об электрических и механических конфигурациях, поскольку они доступны в различных вариантах. Но в обычных условиях накладные трансформаторы работают при среднем напряжении от распределительных сетей до 35 кВ.

Эта низковольтная обмотка соответствует требованиям заказчика. Это может быть однофазный или трехфазный, в зависимости от потребителя.

Также стоит отметить, что наземные трансформаторы обычно заполнены маслом, что означает, что это не соответствует нормам пожарной безопасности большинства зданий. Вот почему Pad Transformers лучше всего подходят для использования на открытом воздухе.

Трансформаторы Cooper, монтируемые на подкладке, также имеют сердечник вместе с катушками, и эти компоненты обычно заключены в стальные маслонаполненные баки с клеммами для доступа к трансформатору. Как правило, это смежные запирающиеся электромонтажные шкафы.

Семь технических параметров трансформаторов, монтируемых на плите

Что касается электрошкафа, то можно ожидать, что в нем есть отсеки для высоковольтной и низковольтной проводки. Кабели высокого и низкого напряжения, проложенные под землей, входят непосредственно в клеммные отсеки.

Еще одной защитной частью бака является крышка в верхней части бака. Крышка будет закреплена болтами с квадратным подголовком для максимальной безопасности. Электрошкаф также имеет боковые стенки на обоих концах с дверцами, которые открываются вбок, цель этого состоит в том, чтобы открыть отсеки проводки высокого и низкого напряжения, что, опять же, лучше всего подходит для наружного применения.

Трансформатор трехфазный сдвоенный с автоматическим переключением

Как уже упоминалось, этот тип трансформатора имеет самозащитные предохранители, состоящие из байонетного предохранителя, которые располагаются в высоковольтном отсеке, соединенном с плавкий предохранитель, ограничивающий ток большой энергии, в качестве резерва на случай вторичного замыкания и перегрузки трансформатора.

Вот почему байонетные предохранители используются в наземных трансформаторах для предотвращения вторичных замыканий и перегрузок от трансформаторов. Кроме того, байонетные предохранители также являются устройствами, заменяемыми в полевых условиях.

Продолжайте читать:

Как купить трансформатор на 1500 кВА в 2022 году?

Резервный токоограничивающий предохранитель активируется, срабатывает или функционирует только при отказе трансформатора. Это делает токоограничивающий предохранитель не заменяемым, в отличие от байонетных предохранителей. Трансформаторы Cooper, монтируемые на подкладке, также предназначены для удовлетворения обычных требований к низковольтным предохранителям.

Для обеспечения коммутации и изоляции используются полимерные кабели и колена с разрывом нагрузки. Это необходимо для того, чтобы переключение и изоляция происходили в камере высокого напряжения, также известной как мертвый фронт. Также стоит отметить, что все выводы полностью экранированы и водонепроницаемы.

Как однофазные, так и трехфазные пусковые трансформаторы обычно используются в подземных промышленных системах распределения электроэнергии. Именно здесь должен соблюдаться стандарт, в частности, безопасность, надежность и эстетичный или привлекательный дизайн трансформатора.

Трансформатор трехфазный с двойным питанием с автоматическим переключением

Здесь пригодится закрытая конструкция, позволяющая устанавливать Pad Transformer в общественных местах без защитного ограждения. В жилых районах вы обычно видите наземные распределительные трансформаторы, расположенные в сервитутах, которые снабжают электричеством многочисленные домохозяйства.

Большинство трансформаторных подушек устанавливаются на бетонную подушку или основание из полистирола. Обычно вы видите это под ними. Некоторые из них уже смонтированы, в то время как другие сначала строят бетонное основание или основание из полистирола для подключения и переключения.

Навесной трансформатор DAELIM PAD в Канаде.

Соответствующее расположение

Если установка выполняется вами или вашей командой, DAELIM рекомендует располагать стойку на расстоянии не менее 8–10 футов от площадки. Это делается для того, чтобы не препятствовать и не блокировать открытие смотровых люков, которые находятся на передней части наземных распределительных трансформаторов.

Стойка также должна представлять собой заполненную бетоном трубу диаметром 8 дюймов (стальную), установленную в бетоне на глубину примерно до 30 дюймов или более. Расстояние между ними также должно быть не более 5 футов.

Наземные распределительные трансформаторы Долговечность

Обычно ожидаемый срок службы большинства трансформаторов составляет 30 лет, а некоторые трансформаторы могут достигать 50 лет. То же самое относится и к наземным трансформаторам, потому что конструкция и конструкция контактных трансформаторов специально разработаны таким образом, чтобы быть устойчивыми и долговечными.

Однако, когда речь идет о долговечности, следует учитывать и другие факторы, такие как техническое обслуживание и ремонт.

Компоненты однофазного трансформатора

Для однофазных трансформаторов эти электрические устройства состоят из нескольких частей с уникальными функциями и механизмами. Количество частей, которые имеет однофазный трансформатор, делает его универсальным.

Эти детали были тщательно измерены экспертами-производителями, чтобы сделать наземные трансформаторы максимально универсальными, несмотря на их размер и совместимость. Эти детали также можно найти в трехфазных трансформаторах.

Начнем с того, что однофазные пусковые трансформаторы имеют двери, и не просто двери, а двери, изготовленные из прочного материала, способного выдерживать и высокие уровни напряжения. Эта конструкция специально разработана для защиты наземных распределительных трансформаторов от внешних факторов, таких как люди, животные, стихийные бедствия и т. д.

Двери могут открываться вбок или вверх и вниз, в зависимости от собственный запрос, если вы предпочитаете определенный материал или способ открытия дверей.

Заводская табличка

Заводская табличка содержит подробные технические характеристики однофазного трансформатора, такие как:

Торговая марка или название компании/производителя
Серийный номер трансформатора
Дата изготовления
Мощность питания
Номинал в киловольт-амперах или мегавольт-амперах
Частота
Номинальные напряжения
Характеристики ответвлений напряжения
Тип диаграммы подключения
Охлаждающая среда
Температура номинальной в ° C
Полярность
Фазор или векторная диаграмма
Импедант
Веса
. каждой обмотки.
Сведения об объеме масла
Инструкция по установке и эксплуатации (может быть предоставлена DAELIM)

Устройство автоматического сброса давления

Клапаны сброса давления отвечают за защиту от избыточного давления. Избыточное давление может исходить из различных источников, таких как распределительные системы, линии электропередач и насосные станции.

При открытии давление на входе превысит заданное значение, и будет сбрасываться вода высокого давления с целью перерасхода всасывания насоса или зоны низкого давления.

Кроме того, это предохраняет наземные распределительные трансформаторы от других электрических проблем, таких как избыточное давление, недостачи, перегрузка и т. д.

Узнать больше:

Способ охлаждения трансформатора 500 кВ

Трансформатор Daelim, установленный на подушке, установленный в Канаде

Полоски для защиты от несанкционированного доступа

Полоски на однофазном трансформаторе Cooper, монтируемом на подушке, изготовлены из неагрессивного материала, что обеспечивает долговечность и устойчивость электрического устройства.

Средства заземления

Судя только по названию, наземный трансформатор оснащен системой заземления или системой заземления. Это хорошо известный метод, который стабилизирует установленные на земле распределительные трансформаторы в бетонной подушке (материал также может различаться).

Каковы основные методы заземления нейтрали энергосистем?

Это также помогает трансформатору избежать опрокидывания или падения в случае землетрясения, тайфуна или даже цунами. Эта форма крепления основана на физике науки о заземлении, при которой необходимо соблюдать надлежащую герметичность трансформатора.

Двойной переключатель напряжения

Как правило, двойной переключатель напряжения — это переключатель, который используется для выбора первичной обмотки трансформатора. Более того, его работа позволяет однополюсному переключателю управлять нагрузками, работающими при двух разных напряжениях.

Эта функция или часть сама по себе в значительной степени способствует универсальности трансформаторов, монтируемых на плите.

Стояночная подставка

Стояночная подставка для наземных распределительных трансформаторов в основном представляет собой металлический или стальной кронштейн, который в основном используется для поддержки специальной парковочной втулки, предназначенной для «парковки» или стабилизации напряжения при среднем напряжении. .

Кабель будет заканчиваться коленом на 200 А.

Ввод низковольтный

Большинство трансформаторов, монтируемых на земле, имеют низковольтный ввод, предназначенный для использования на поверхностной площадке. Они также известны как низковольтные вводы АББ и специально разработаны для использования с трансформаторами на прокладках и распределительными трансформаторами для поверхностного монтажа, такими как трансформаторы на прокладках.

Эти вводы предназначены для отвода внутренних линий низкого напряжения от наземных распределительных трансформаторов, ведущих к стенке бака, для резьбового соединения кабельных цепей с низким внешним напряжением.

Высоковольтный ввод

Когда речь идет о высоковольтных распределительных устройствах, основная функция этого ввода состоит в том, чтобы обеспечить лучший или изолированный вход для более находящегося под напряжением проводника для высоковольтных электрических устройств, аппаратных баков или электрических камер. .

Втулки играют важную роль в качестве опоры для других частей аппарата, находящихся под напряжением. Вот почему трансформаторы Padmount обычно проектируются с вводами низкого и высокого напряжения. Но это также может зависеть от модели приобретаемого вами однофазного трансформатора.

Байонетный предохранитель

Держатели байонетного предохранителя в основном используются для дополнительной защиты трансформатора. Это также включает в себя распределительное устройство вместе с системами распределения.

Это устройство также предназначено для маслонаполненных трехфазных контактных трансформаторов, погружных трансформаторов и распределительных устройств.

Заземляющая лента

Заземляющая лента изготовлена из материала для дополнительной стабилизации. Этот ремешок помогает установленному на земле трансформатору всегда оставаться на месте. Для более надежной стабилизации производители предоставят вам лучший и подходящий заземляющий браслет для выбранного вами трансформатора, потому что не все заземляющие браслеты одинаковы.

Съемный порог

Съемный порог трансформатора Cooper, монтируемого на подушке, — еще один превосходный вспомогательный компонент, облегчающий установку. Однако не все наземные трансформаторы имеют это, но этот компонент обычно можно найти в однофазных трансформаторах.

Гнездо с плавающим замком

Гнездо с плавающим замком является защитным элементом, удерживающим однофазный пусковой трансформатор на месте. Это повышает уровень безопасности вашего пускового трансформатора. Однако, как и съемный порог, этот компонент является почти эксклюзивным для однофазных трансформаторов Cooper, монтируемых на подушках.

Таким образом, вам придется обсудить это с производителем, с которым вы имеете дело, хотите ли вы карман с плавающим замком или нет.

Карман с плавающим замком

Распределительные трансформаторы и трансформаторы для монтажа на плите

Эти два типа трансформаторов для установки на плите тесно связаны друг с другом. Это связано с тем, что пусковые трансформаторы обычно способны делать то, что могут делать распределительные трансформаторы . Однако этому есть предел, поскольку наземные трансформаторы компактны.

Это означает, что для трансформаторов, устанавливаемых на плите, предусмотрены некоторые компенсации, такие как меньшие номинальные параметры, меньшая универсальность и т. д. типов электрических устройств и накладных трансформаторов более 20 лет. DAELIM получил множество наград и сертификатов за свои отличные производственные навыки.

От небольших однофазных трансформаторов до большие силовые трансформаторы , DAELIM имеет страницу, полную опыта с лучшим сервисом. Включая двухлетнюю гарантию вместе с отличной командой послепродажного обслуживания , которая также доступна за рубежом.

Ниже представлены самые продаваемые наземные трансформаторы DAELIM:

Сертификация Daelim

Упаковка и доставка всех электрических устройств

Деревянный ящик (может быть изменен в зависимости от предпочтений клиента)
Упаковка будет соответствовать международным стандартам.
Доставка осуществляется наземным или водным транспортом
Доставка осуществляется по всему миру благодаря развитой логистической сети для оптимальной транспортировки
2500 кВА Трансформатор с контурным питанием, монтируемый на плите
Трансформатор 2500 кВА с питанием от контура, устанавливаемый на плите, отлично подходит для использования в сетях низкого и среднего напряжения, но он также может выдерживать высокие напряжения. Он был протестирован и разработан в соответствии с международными отраслевыми стандартами для использования во всем мире. В частности, CSA, DOE, IEEE и ANSI C.57.
Способность снабжения:
2500KVA 34,5KV 60 Гц
, заполненная жидкостью контур, установленную на прокладке
Еще один продаваемый трансформатор с Daelim-это наполненный жидкостью прокладку. быть разносторонним. Этот наземный трансформатор можно использовать в подземных распределительных сетях.
Их отсеки обеспечивают максимальную безопасность благодаря герметичным отсекам безопасности высокого и низкого напряжения для оптимальной работы с уменьшением рисков и электрических осложнений. Это делает этот Padmount Transformer пригодным для общественного использования.
Сюда также входит сам шкаф вместе с дверцами и замками. Пэд-трансформаторы обычно имеют две конфигурации: радиальную и петлевую, это зависит от типа схемы, установленной на трансформаторе. Трансформатор использует алюминиевые или медные обмотки для максимальной эффективности и занимаемой площади.
В этом трансформаторе трансформатор DAELIM Liquid с петлевой подачей, монтируемый на подушке, соответствует конструкции петлевой подачи.
DAELIM предлагает высококачественные пусковые трансформаторы без дрейфа или нейтральной точки, чтобы избежать электрических осложнений. Этот Pad Transformer также обеспечивает низкие потери и экономичность благодаря красивому внешнему дизайну.
Возможность питания:
2500 кВА, 34,5 кВ, 60 Гц Трансформатор – лучший вариант. В отличие от трансформатора с петлевой площадкой, трансформатор с радиальной площадкой питания также соответствует международным стандартам.
Этот наземный трансформатор способен поставлять электроэнергию наборами в месяц благодаря трехфазной технологии.
Возможность поставки:
200 комплектов/комплектов в месяц Трехфазный трансформатор на плите 75–2500 кВА
Радиальный ввод Трансформатор на плите
Трансформатор с контурным питанием 1500 кВА, 13,8 кВ, 60 Гц, монтируемый на плите, с низкими потерями
Наконец, однофазный распределительный трансформатор DAELIM, монтируемый на плите, является одним из самых продаваемых продуктов DAELIM благодаря улучшенной конструкции и характеристикам, когда речь идет о номинальном токе в киловольт-ампер. , вес, безопасность, экологичность, долговечность и компактные размеры.
Как уже упоминалось, наземные распределительные трансформаторы рекомендуется размещать на открытом воздухе, но однофазные распределительные трансформаторы, монтируемые на подставке, можно размещать внутри и снаружи помещений и даже на улицах.
Вот почему большинство потребителей, купивших это электрическое устройство, использовали его в жилых районах, аэропортах, на фабриках, в школах, на вокзалах и во многих других местах!
Он имеет низкий профиль, повторяющий конструкцию отсека, который подает электричество от монтажной площадки. При размещении на открытом воздухе DAELIM позаботится о дополнительном защитном корпусе, соответствующем международным стандартам безопасной эксплуатации и защиты.
Возможность поставки:
200 комплектов/комплектов в месяц Однофазный трансформатор, устанавливаемый на плите
Однофазный распределительный трансформатор, устанавливаемый на плите
Распределительные трансформаторы DAELIM
Поскольку контактные трансформаторы или наземные трансформаторы тесно связаны с распределительными трансформаторами и силовыми трансформаторами, вы можете проверить некоторые из самых продаваемых распределительных и силовых трансформаторов DAELIM ниже, чтобы лучше сравнить эти три различных типа трансформаторов. .
Трехфазный трехобмоточный силовой трансформатор NLTC класса 110 кВ
Силовые трансформаторы 110 кВ специально разработаны для использования передовых технологий в стране и за рубежом для регулирования катушек трансформатора, корпуса, проводов, топливного бака, а также его сердечника. Сюда же входят и другие компоненты.
Эта функция также включает низкий уровень частичных разрядов, легкий вес, малые потери и высокую надежность. Эти компоненты обеспечивают превосходную производительность, получившую одобрение тысяч пользователей по всему миру.
Это электрическое устройство также способствует долговечности, экологичности и долговечности. Кроме того, это защищает окружающую среду, хотя они больше подходят для подстанций и электростанций.
Возможность поставки:
100 комплектов/комплектов в год
Упаковка и доставка
Стандартная международная упаковка, подходящая для любых особых требований заказчика в воздушном или морском транспорте, один комплект в одном ящике
220КВ трансформатор трехфазной обмотки НЛТК класса трехфазный 2
Что касается силового трансформатора DAELIM 220 киловольт-ампер, трехфазного двухобмоточного силового трансформатора NLTC , такие высококлассные трансформаторы известны своими электрическими потерями. Но с этим электрическим устройством есть защита с малыми потерями.
Это независимо разработанное новое поколение трансформаторов, основанное на китайских и передовых международных технологиях, включая низкий разряд, сильную защиту и высокую надежность.
То же самое касается силовых трансформаторов DAELIM 11 кВ и других трансформаторов DAELIM. Будьте уверены, производители используют высокотехнологичные утилиты для наилучшего обслуживания клиентов.
Способность поставки :
50 комплектов в год Высокое среднее низкое напряжение большой трансформатор 10 мВА 110 кВ или 121 кВ
Упаковка и доставка
Детали упаковки: международный стандартный деревянный ящик. Один блок, один корпус для большого трансформатора 10 мВА 110 кВ или 121 кВ
220 кВ, трехфазный двухобмоточный силовой трансформатор NLTC
Часто задаваемые вопросы о трансформаторах, смонтированных на прокладке
Ниже приведены часто задаваемые вопросы от заинтересованных потребителей, предприятий и компаний, которые рассматривают возможность использования трансформаторов на прокладке. Этот раздел может значительно помочь вам в принятии решения о покупке, так как вам предоставляется больше информации из вопросов, которые интересуют потребителей, таких как вы, возможно, интересует.
Для чего нужны наземные трансформаторы?
Обычно наземные трансформаторы используются для понижения или понижения высокого напряжения до низкого для распределения, поскольку высокое напряжение или напряжение передачи не подходят для уровней распределения.
Распределение энергии в основном идет в городские районы и промышленные предприятия.
Что такое пусковые трансформаторы?
По сути, краткий ответ на вопрос о том, чем на самом деле являются наземные распределительные трансформаторы, состоит в том, что это трансформаторы, которые устанавливаются на подушку, сделанную из поликрепа или бетона для стабилизации. Этот тип трансформатора обычно используется в подземных службах, но их можно использовать на поверхности и даже в помещении, но при соблюдении строгих условий и правил.
Трансформаторы, установленные на земле, также являются другим термином для трансформатора с контактной площадкой. Этот тип трансформатора выпускается в двух вариантах: однофазной и трехфазной конфигурации.
Опасны ли пусковые трансформаторы?
Обычно люди, мало или почти не разбирающиеся в электрических устройствах, держатся как можно дальше от коробок с пусковыми трансформаторами. Таким образом, это порождает вопрос, действительно ли это так опасно.
Эти коробки могут содержать электрические компоненты для повышения или понижения мощности, но краткий ответ здесь заключается в том, что трансформаторы, установленные на земле, не опасны, если только они не столкнутся с огнем или не будут подвергнуты воздействию огня.
Просто нет научных доказательств, подтверждающих слухи о том, что эти электрические устройства опасны, когда вы проходите мимо или стоите рядом с ними.
Безопасны ли пусковые трансформаторы?
Вопреки вопросу: опасны ли Pad Transformers, Pad Transformers не так уж безопасны, как кажется. На самом деле, когда дело доходит до обслуживания, вам понадобится горячая палка для безопасного ремонта и обслуживания.
Но, естественно, после установки они считаются безопасными. Пэд-трансформаторы DAELIM соответствуют стандартам, а это означает, что после установки наземный трансформатор готов к безопасной эксплуатации.

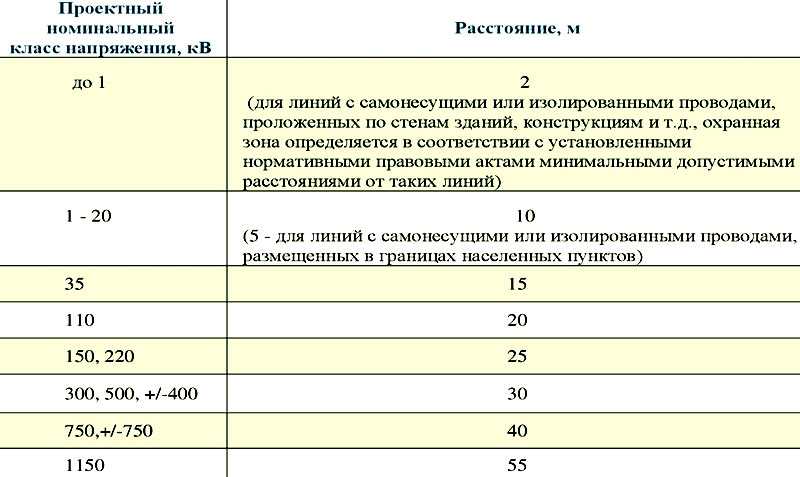

Насколько близко трансформаторы Pad могут быть к зданиям?
Трансформаторы, включая трансформатор Cooper, устанавливаемый на подушке, должны быть как минимум доступны для линейных грузовиков, размер, форма и вес которых аналогичны большому грузовику. Это сделано для того, чтобы установка, ремонт и техническое обслуживание были легко доступны.
Но в целом наземные распределительные трансформаторы находятся довольно близко к зданиям, так как для них требуется расстояние от 4 до 5 футов от ближайшего здания. Пока нет возможных внешних элементов, которые могут нарушить работу трансформатора, это считается безопасным расстоянием.
Можно ли перемещать трансформаторы, установленные на земле?
Это один из распространенных вопросов от потребителей. Ответ на этот вопрос – да, но вы должны обратиться за профессиональной помощью к производителю трансформатора или в электрическую компанию вашего резидента.
Перемещение Pad Transformers также создаст соединения с ним для перемещения, поэтому его перемещение может быть долгим и хлопотным процессом, если оно выполняется в одиночку. Поэтому, прежде чем покупать его, убедитесь, что выбранная вами область является постоянной.
Могут ли трансформаторы, установленные на земле, взорваться?
Короткий ответ: да, и он может даже загореться. Но это лишь редкий сценарий, который происходит по разным причинам. Согласно международной статистике, чаще всего трансформатор взрывается из-за удара молнии.
Удар молнии может легко привести к выходу из строя трансформатора, его перегрузке и возгоранию его внутренних частей. Это также повреждает провода или линии, которые с ним связаны, из-за того, что через трансформатор проходит слишком много электричества, что приводит к пожару или, скорее всего, к взрыву.
Требования к заземлению для молниезащиты на подстанциях, устанавливаемых на плите
Преимущества и недостатки трансформаторов, устанавливаемых на плите
В этом разделе вы узнаете об основных преимуществах и недостатках трансформаторов, устанавливаемых на землю. Этот раздел призван помочь вам лучше понять это электрическое устройство, а также помочь вам принять решение о покупке.
Преимущества
Ниже приведены основные преимущества наземных трансформаторов.
Компактный
Как вы, наверное, знаете, пусковые трансформаторы намного компактнее больших распределительных трансформаторов. Если вы ищете более удобный распределительный трансформатор, способный регулировать напряжение, несмотря на свои размеры, то пусковые трансформаторы — отличный выбор.
Простота обслуживания
Поскольку устройство хорошо защищено и долговечно с защитой или без нее, вы можете рассчитывать на то, что это устройство практически не потребует обслуживания. Но необходимо проводить надлежащий и регулярный мониторинг, чтобы поддерживать установленный на земле трансформатор в первозданном состоянии.
Трансформатор Daelim, установленный на площадке, установлен в Гондурасе.
Менее универсальный
Также известно, что этот тип трансформатора менее универсален по сравнению с распределительными подстанциями или распределительными трансформаторами. Это из-за размера, который компенсирует многие функции оригинального распределительного трансформатора.
Тем не менее, эти электрические устройства отлично справляются со своей задачей.
Может легко загореться
Это устройство может легко загореться, так как оно заполнено минеральным маслом или трансформаторным маслом. Вот почему это электрическое устройство не подходит для использования внутри помещений и не соответствует нормам пожарной безопасности большинства зданий и учреждений, в которых обычно много людей.
Если вы планируете приобрести наземный трансформатор, используйте его только на открытом воздухе в целях безопасности. Устройство будет окружено металлическим забором или защитным ограждением, чтобы внешние элементы не мешали его работе.
Трансформатор с монтажной площадкой в Канаде
Заключительные мысли о трансформаторах, монтируемых на прокладке
Прокладочные трансформаторы — это превосходные электрические устройства, к которым легко получить доступ и которые легко обслуживать с помощью соответствующего оборудования. В зависимости от того, какой тип или модель вы покупаете, наземные трансформаторы можно использовать как в помещении, так и на открытом воздухе.
Будьте уверены, это отличные электрические устройства, которые очень эффективны в том, для чего предназначены. Кроме того, они устойчивы с превосходной долговечностью для длительного использования. До тех пор, пока вы принимаете участие в обслуживании электрического устройства, вы можете рассчитывать на то, что оно прослужит вам очень долгое время.
Если у вас есть какие-либо вопросы или проблемы, не стесняйтесь обращаться к команде профессионалов DAELIM для немедленного решения.
Различия между силовыми и распределительными трансформаторами
Трансформатор — это пассивный компонент, который передает электрическую энергию от одной электрической цепи к другой цепи или нескольким цепям.
В зависимости от конструкции, функции, назначения и конфигурации обмотки различают их для различных применений, таких как гражданские и коммерческие (бытовые и промышленные).
В этой статье мы покажем основные различия между силовыми и распределительными трансформаторами.

Содержание
1. Что такое силовой трансформатор?
2. Что такое распределительный трансформатор?
3. Разница между силовыми и распределительными трансформаторами
а. Используемые функции
b. Размер трансформатора и уровень изоляции
c. Максимальная эффективность
Силовой трансформатор на генерирующей станции или подстанции с очень высокой МВА (мегавольт-ампер), используемый для передачи электроэнергии большой мощности по линиям электропередач в распределительный центр, называется передающим трансформатором.
Как правило, они имеют мощность более 200 МВА с номинальным напряжением 400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ и т. д. Они предназначены для работы при полной нагрузке с максимальной эффективностью.
Основное назначение передающего трансформатора — повысить низкое напряжение генерации до высокого напряжения и передать его по линии электропередачи на распределительную подстанцию для дальнейшей обработки.
Распределительный трансформатор также называют типичным изолирующим трансформатором. Основной функцией этого трансформатора является преобразование высокого напряжения в стандартное напряжение, такое как 240/120 В, для использования в распределении электроэнергии. В распределительной системе используются различные типы трансформаторов, такие как однофазные, трехфазные, подземные, устанавливаемые на плите и на столбах трансформаторы.
Назначение трансформатора:
•           Этот трансформатор переключает напряжение с высокого на низкое, используется в домах и на предприятиях.
•           Основной функцией этого элемента является снижение напряжения для обеспечения изоляции между двумя обмотками, первичной и вторичной.
•           Этот трансформатор распределяет электричество, вырабатываемое электростанциями, в отдаленные районы.
•           Обычно этот трансформатор распределяет электроэнергию в отраслях с напряжением менее 33 кВ и от 440 до 220 В для бытовых нужд.
а. Используемые функции
Силовые трансформаторы , используемые в сетях передачи, имеют более высокое напряжение для лестничных и ступенчатых приложений (400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ) и обычно имеют номинальную мощность выше 200 МВА.
Распределительный трансформатор используется в распределительной сети более низкого напряжения для подключения конечных пользователей. (11 кВ, 6,6 кВ, 3,3 кВ, 440 В, 230 В) и обычно мощностью менее 200 МВА.
б. Размер трансформатора и уровень изоляции
Силовой трансформатор используется для передачи при больших нагрузках, высоком напряжении более 33 кВ и КПД 100%. Он также больше по размеру, чем распределительные трансформаторы; он используется на электростанциях и передающих подстанциях – высокий уровень изоляции.
Трансформаторы распределительные используются для распределения электроэнергии низкого напряжения ниже 33кВ для промышленных целей и 440В-220В для бытовых нужд.
Работает с низким КПД на уровне 50-70%, имеет небольшие размеры, прост в установке, имеет малые магнитные потери и не всегда полностью загружен.
в. Максимальная эффективность
Основное различие между распределительным трансформатором и источником заключается в том, что распределительный трансформатор рассчитан на достижение максимальной эффективности при нагрузке от 60% до 70%, поскольку обычно он не всегда работает при полной нагрузке. Его полезная нагрузка зависит от спроса на дистрибуцию. В то время как трансформатор предназначен для достижения максимальной эффективности при 100% нагрузке, поскольку он всегда работает со 100% нагрузкой рядом с электростанцией.
Распределительные трансформаторы используются на уровнях распределения, где напряжение обычно ниже. Вторичное напряжение почти всегда представляет собой напряжение, подводимое к конечному потребителю. Из-за ограничений падения напряжения часто невозможно обеспечить это вторичное напряжение на больших расстояниях.
Следовательно, большинство распределительных систем, как правило, включают несколько «кластеров» нагрузок, питаемых от распределительного трансформатора, а это означает, что тепловая мощность распределительного трансформатора не должна быть слишком высокой, чтобы поддерживать нагрузку, которую они должны обслуживать.
Связанные статьи:
Распределительный трансформатор
Power Transformer
.
