Штанги изолирующие

Штанги изолирующие

23-04-2019

Назначение и конструкция

1. Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока.

2. Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки.

3. Штанги могут быть составными из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений.

4. Оперативные штанги могут иметь сменные головки (рабочие части) для выполнения различных операций.

При этом должно быть обеспечено их надежное закрепление.

5. Составные штанги переносных заземлений для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой.

Эксплуатационные испытания

6. В процессе эксплуатации механические испытания штанг не проводят.

7. Электрические испытания повышенным напряжением изолирующих частей оперативных и измерительных штанг, а также штанг, применяемых в испытательных лабораториях для подачи высокого напряжения, проводятся согласно требованиям. При этом напряжение прикладывается между рабочей частью и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

Испытаниям подвергаются также головки измерительных штанг для контроля изоляторов в электроустановках напряжением 35 – 500 кВ.

8. Штанги переносных заземлений с металлическими звеньями для ВЛ подвергаются испытаниям на изгиб.

Испытания остальных штанг переносных заземлений не проводят.

9. Нормы и периодичность электрических испытаний штанг приведены в таблице.

Правила пользования

10. Перед началом работы со штангами, имеющими съемную рабочую часть, необходимо убедиться в отсутствии “заклинивания” резьбового соединения рабочей и изолирующей частей путем их однократного свинчивания-развинчивания.

11. Измерительные штанги при работе не заземляются, за исключением тех случаев, когда принцип устройства штанги требует ее заземления.

12. При работе с изолирующей штангой подниматься на конструкцию или телескопическую вышку, а также спускаться с них следует без штанги.

13. В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами следует в диэлектрических перчатках.

Изолирующая штанга: назначение, устройство, виды, испытания

В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление. Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью. Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис. 1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

• Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
• Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
• Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
• Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
• Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
• Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
• Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

• Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
• Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
• Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Виды

Все изолирующие штанги можно подразделить на следующие виды:

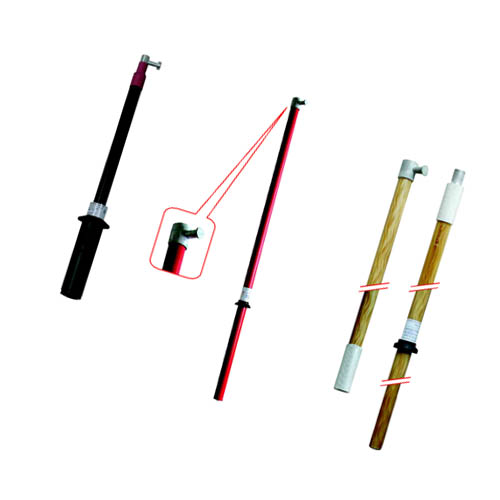

• Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.

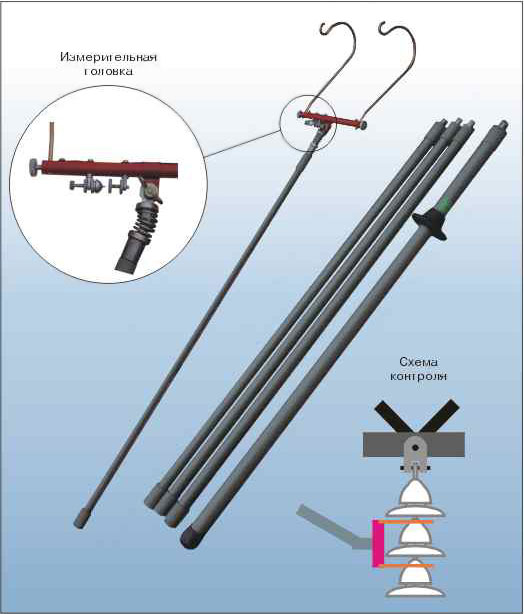

• Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
• Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
• Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов.
  Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

Методика испытания

При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением. Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

• Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
• Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
• Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
• По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
• Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
• Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Правила использования

Рис. 5: как пользоваться изолирующей штангой

Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

Следует отметить, что все изолирующие штанги периодически должны очищаться от всевозможных загрязнителей, которые могут скапливаться на их поверхности. Так как пыль, влага и прочие вещества становятся проводниками электротока. А для полых трубчатых конструкций необходимо очищать и внутреннюю поверхность, дабы предотвратить вероятность пробоя по внутренней поверхности.

Категорически запрещено выполнение работ с такими приспособлениями во время обильного дождя, выпадения снега, тумана. Так как осадки образуют проводящий слой на поверхности, который способен свести на нет диэлектрические свойства.

К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние. Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле. Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.
