для чего нужен и что это такое, какие есть режимы подкачки на электролобзике и как ими работать

Режим маятникового хода часто называют подкачкой. Эта функция стала применяться на ручных электролобзиках относительно недавно, но сегодня есть почти на всех выпускаемых моделях. В обычном режиме пилка совершает возвратно-поступательные движения вверх-вниз. При включении маятникового хода плюс к этим добавляются движения вперёд-назад.

Содержание

1. Что такое и для чего он нужен
2. Как правильно применять режим подкачки
3. Принцип работы маятника в электролобзике и его режимы
4. Плюсы и минусы применения
5. Как выбрать электролобзик с хорошим маятником
6. Сейчас читают

Что такое и для чего он нужен

Маятниковый ход позволяет пилке быстрее «вгрызаться» в материал за счет ее наклона вперед с нажимом. Пиление происходит не строго перпендикулярно плоскости заготовки, а под углом. При обратном ходе пропил полностью освобождается от опилок. Пилка не перегревается, так как меньше трения, пилит значительно быстрее.

Со скоростью работы растет и производительность. То есть, за счет подкачки за одно и тоже время и с тем же расходом электроэнергии можно распилить значительно больше. Также в этом режиме можно пилить более толстые заготовки, которые в обычном пилить затруднительно или просто невозможно – пилка может застревать, перегреваться, а мощности двигателя может не хватать.

В целом, пилить с подкачкой легче, потому что пилка, уходя вперед, как бы опережает вертикальное положение пилки, и мастер передвигает его дальше, уже в пустой пропил.

Как правильно применять режим подкачки

Пользоваться режимом подкачки очень просто. Для этого надо включить режим, выбрав нужную длину хода пилки вперед (амплитуду) и пилить, как обычно. Амплитуда подкачки – это расстояние, на которое пилка выступает вперед при пилении. Включение и регулировка амплитуды хода выполняются одним рычагом, расположенном на корпусе лобзика. На изображении маятниковый ход включен на самую низкую амплитуду. При положении рычага на 0 подкачка отключена.

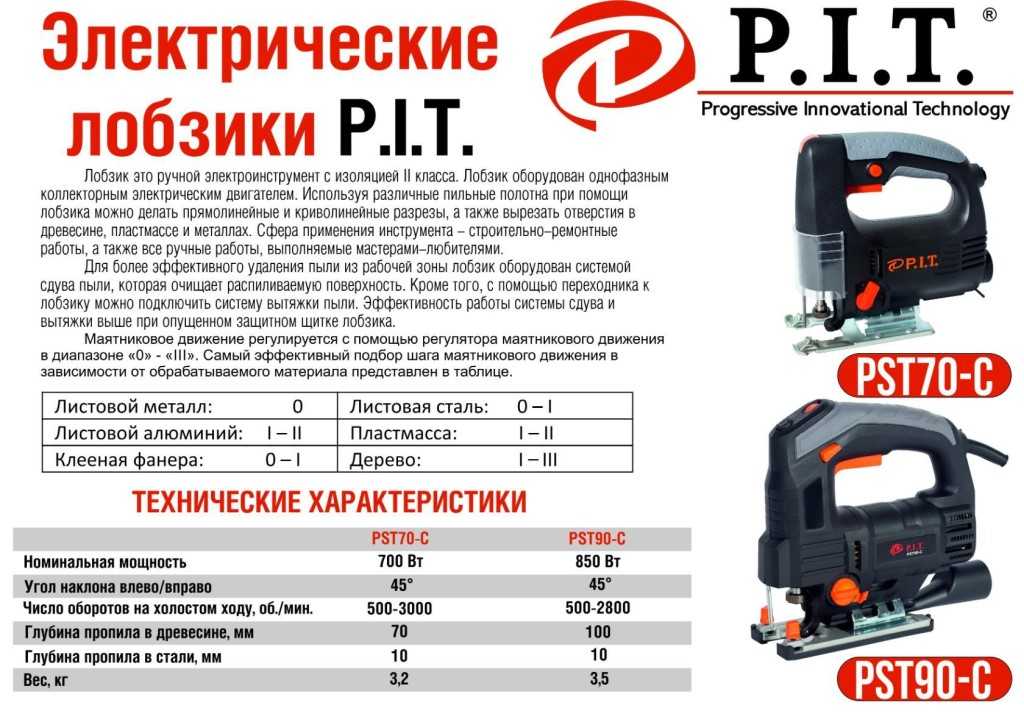

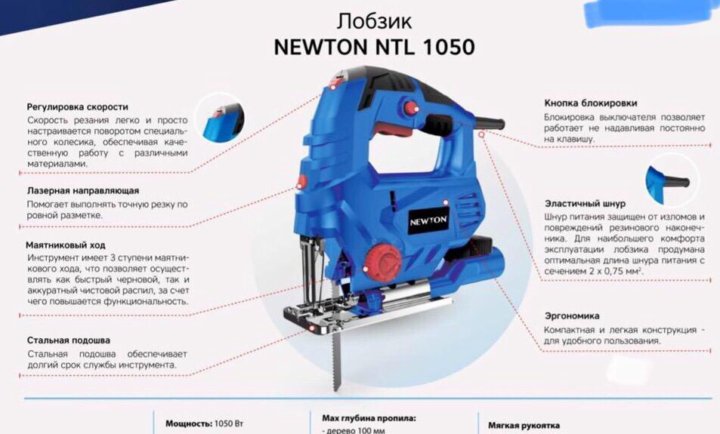

Как правило, на современных электролобзиках 4 режима работы:

• 0 – отключен.
• 1 – минимальная амплитуда.
• 2 – средняя амплитуда.
• 3 — максимальная амплитуда.

Выбранный режим амплитуды (1,2 или 3) никак не связан со скоростью хода пилки, и отвечает только за расстояние, на которое пилка выдвигается вперед. Скорость тактов пилки регулируется другим устройством – регулятором оборотов.

Далеко не все материалы можно пилить с включенным маятниковым ходом.

Скорее, наоборот, в таком режиме лучше пилить только деревянные заготовки толщиной свыше 20 мм. (40-60 мм или более, в зависимости от характеристик электролобзика. Почему так:

• тонкую древесину легко пилить без маятникового хода. При этом пропил точнее и чище;
• ламинат, ДСП, фанера при пилении с подкачкой сильно рвутся по бокам пропила;
• хрупкий пластик может трескаться;
• при пилении металла с таким режимом, пилка сломается или у нее срежет зубья полотна;
• керамику и другие прочные материалы алмазными пилками пилить с подкачкой также нельзя. Пилка будет биться о пропил и может сломаться.

Принцип работы маятника в электролобзике и его режимы

Механизм подкачки совмещен с механизмом передачи простого возвратно-поступательного движения. При включении подкачки, рычаг механизма с роликом начинает выталкивать пилку вперед при каждом такте движения вверх-вниз. При отключении ролик отодвигается от пилки, и она ходит в обычном режиме.

Положение ролика и вынос пилки вперед регулируется ручкой. Чем больше он перемещается, тем сильнее пилка выходит вперед (увеличивается амплитуда). Максимальный выход пилки на позиции регулятора 3.

Чем больше пилка выходит вперед, тем активнее или даже агрессивнее пилит лобзик. Однако скорость пиления на максимальных значениях (3) может быть ограничена сопротивлением самой заготовки (толстая твердая древесина) и мощностью электродвигателя. При этом все детали электролобзика испытывают сильные нагрузки. Поэтому важен выбор правильной амплитуды.

Заочно рекомендовать позицию (1,2 или 3) для пиления древесины разной толщины невозможно. Подходящая позиция регулятора определяется при пробном пилении. Начинают с позиции 1. Если электролобзик пилит нормально, но преимуществ режима подкачки не ощущается, пробуют позиции 2 и 3. Если на максимальной 3 позиции лобзик начинает прыгать, вибрировать, амплитуду подкачки снижают до 2 или до 1.

Принцип работы маятникового хода хорошо видно на следующей анимации:

Посмотрев видео можно увидеть, как на практике работает маятниковый ход электролобзика, а также узнать несколько практических советов по раскрою фанеры.

Плюсы и минусы применения

Преимущества работы в режиме подкачки:

• увеличивается скорость пиления;
• увеличивается толщина заготовки, которую можно пропилить;
• пилка служит дольше, так как меньше нагревается от трения с заготовкой и пилит под разными углами;
• в целом мастеру легче пилить.

К минусам относится:

• снижается качество пропила, сильнее вырывает края;
• применение ограничено в основном работой по дереву;
• даже по дереву в таком режиме выполняют только быстрый грубый рез. Фигурное выпиливание в с включенным маятниковым ходом не делается даже в доске.

Как выбрать электролобзик с хорошим маятником

При выборе электролобзика в первую очередь ориентируются на репутацию бренда, стоимость, технические характеристики: мощность, частота тактов, глубина пропила.

При покупке определить качество маятникового хода очень тяжело, а онлайн невозможно. Косвенное представление о качестве механизма в целом может дать осмотр опорного ролика с пазом под пилку в середине. Он находится примерно на уровне опорной платформы. Ролик должен свободно вращаться, но без большого люфта, то есть не должен болтаться. Это важно потому, что в пазе ролика удерживается пилка во время пиления во всех режимах. Если ролик болтается, пилка при пилении может гулять из стороны в сторону.

В целом оценить качество маятникового хода у лобзика получится только после продолжительной работы. Как правило, в моделях от брендов с хорошей репутацией по качеству надежны все узлы, в том числе механизм подкачки. И наоборот, если лобзик рассыпался, а маятниковый механизм остался как новый, для мастера это слабое утешение.

Поэтому – выбираем качественные электролобзики надежных брендов, с подходящими характеристиками. В них все работает хорошо и надежно, включая механизм маятникового хода.

В целом, в некоторых случаях это полезная функция. Однако, некоторые мастера работают с электролобзиком годами, при этом ни разу не пользовались маятниковым ходом, из-за вышеперечисленных ограничений.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Для чего на электрическом лобзике нужен маятник?

Содержание

• 1. Как понять, есть ли вообще маятниковый ход?
• 2. Как управлять маятниковым ходом?
• 3. Преимущества и недостатки маятникового хода на электрическом лобзике

Если вы постоянно пользуетесь электрическими лобзика в силу своей работы, или просто решили устроить дома ремонт и грандиозные переделки, то наверняка замечали, что на современных моделях установлен так называемый маятник. Сначала очень сложно понять, зачем вообще такая функция может быть нужна на таком устройстве, как лобзик.

Но если разобраться в теме более детально, то можно понять саму суть такого назначения и разобраться, для чего же разработчики решили оснастить лобзик столь выдающейся технологией.

Как понять, есть ли вообще маятниковый ход?

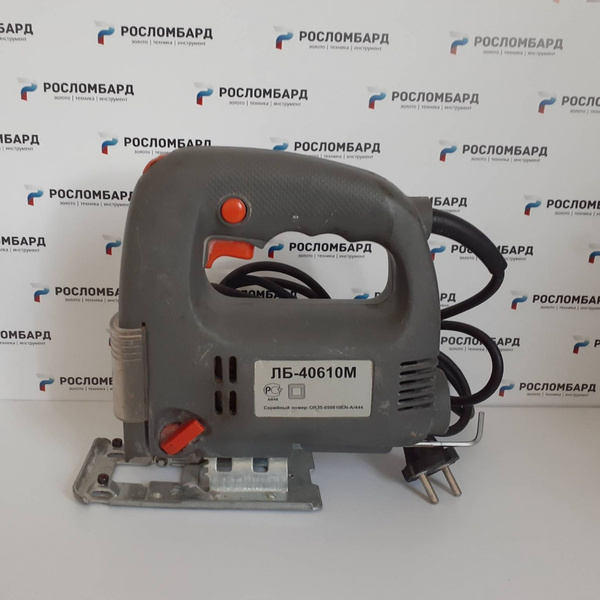

Для начала нужно понять, если вообще на вашем электрическом лобзике такая функция. Сделать это можно довольно просто и совсем не обязательно иметь инженерное образование. Если взять лобзик в руку, то нужно обратить внимание на его левую сторону.

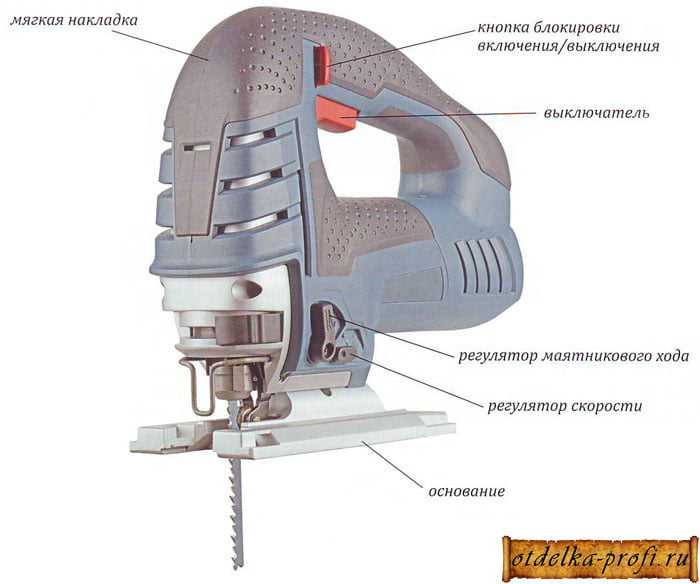

Там может располагаться небольшая выемка в корпусе, внутри которой будет располагаться ручка. Она может быть красного цвета или любого другого, но от цвета корпуса, как правило, она существенно отличается.

Если такой переключатель есть, значит можете себя поздравить, поскольку ваш электрический лобзик оснащен маятниковой функцией. Зачастую там четыре положения хода. Причем первая цифра будет ноль, что говорит только о том, что функция маятника отключена. Далее идет три деления для регулировки хода данной функции.

Как управлять маятниковым ходом?

И так, мы уже разобрались, что на вашем электрическом лобзике такая функция есть, поэтому стоит теперь только понять, что именно она дает и как ей можно пользоваться.

На самом деле все предельно просто. Если не включать функцию маятника, то пилка лобзика будет двигаться только вверх и вниз поступательными движениями. Именно это и позволяет резать древесину, но к сожалению, не так быстро, как нам бы того хотелось.

Теперь представим, что вы включили, ну допустим первых маятниковый ход на электрическом лобзике. Пилка будет двигаться не только вверх и вниз, но еще и откланяться в сторону, против своей режущей кромки и обратно. Таким образом рез будет проходить уже не под прямым, а под более острым углом, что позволит немного ускорить сам процесс распила.

Чем выше будет цифра на регуляторе маятника, тем острее будет угол наклона хода режущей кромки. Соответственно и скорость будет существенно увеличиваться, поскольку за одно поступательное движение, пила сможет срезать как минимум в два раза больше, чем в стандартном режиме без маятникового движения.

Преимущества и недостатки маятникового хода на электрическом лобзике

Конечно, если говорить о преимуществах такой функции, то безусловно можно сразу отметить тот факт, что резать ваш лобзик будет в разы быстрее. Доски будут падать на пол с большой скоростью, а работа будет продвигаться семимильными шагами. Также стоит отметить еще и то, что пилка лобзика при работе в маятниковом ходе будет служить в разы дольше. Она не будет быстро тупиться и уж точно не обломается, если твердые породы древесины на срезе закусит.

Но вот как всегда, есть и отрицательная сторона такого распила. Мы уже выяснили, что ход режущей кромки существенно увеличивается в скорости, поэтому многие люди этого просто не учитывают. Если вам нужно отрезать что-то идеально ровно, то вы попросту можете не успеть удержать достаточно ровно или наоборот под нужным углом электрический лобзик, что приведет к тому, что распил будет не то, чтобы прям весь кривой, но уж точно далеко от идеала. Поэтому функция такая будет удобна только для тех, кто уже не раз работал с маятниковым ходом и точно знает, в каких случаях его можно применять.

AlinaАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Работа с маятниковым лобзиком – это так просто!

Тем, кто подумывает о приобретении лобзика для своей мастерской, следует особенно узнать о лобзике с маятниковым ходом.

Потому что это может перемещать пильный диск как по вертикали, так и по горизонтали — большое преимущество перед лобзиком с обычным ходом. Здесь вы узнаете о других преимуществах маятникового лобзика, а также о том, почему лобзики серии PJSS от Trotec являются лучшим выбором …

Что на самом деле делает ход маятника?

Маятниковый ход электролобзика часто недооценивают как вариант для легкой работы станка, поскольку маятниковый ход минимизирует усилие, необходимое при пилении. Фактический маятниковый ход происходит от двух разных осей: Классический ход, а именно движение пильного диска вверх и вниз. А маятниковое движение – за счет позиционной роли позади пильного диска, которая перемещает диск вперед и назад.

• В зависимости от материала и необходимого разреза целесообразно включать или выключать маятниковый ход. В принципе, полотна с маятниковым ходом обеспечивают решающее преимущество только для пилы твердых и толстых пород дерева. Применяется эмпирическое правило: чем тверже и толще распиливаемый материал, тем сильнее можно выбрать маятниковый ход.
• Недостатком зацепленного маятникового хода является несколько более грубое поперечное сечение. Если важен особенно чистый срез, следует уменьшить ход маятника и, при необходимости, полностью отключить его. То же самое относится и к криволинейной резке, особенно для узких радиусов. Настройка маятникового хода в этом случае весьма невыгодна и должна быть отключена. Вы всегда должны пилить металл без маятникового хода, так как стружка значительно меньше и поэтому может легко вылететь.

Руководство по прямым пропилам

Вы уже пробовали делать прямой пропил лобзиком от руки? И вы не были полностью удовлетворены результатом? Неудивительно, ведь даже малейшее изменение угла немедленно влияет на режущую поверхность. Каждое сотрясение создает волну в поперечном сечении. Наши советы для успешного распила:

• Включите маятниковый ход и, что очень важно, закрепите деталь винтовыми зажимами.
• Перед первым пропилом всегда следует еще раз проверить, подходит ли пильный диск для детали, а также достигнута ли необходимая глубина пропила. Например, для мягкой древесины меньшей толщины следует выбирать лезвие длиной 75 мм с мелкой насечкой и нормальной шириной.
• Теперь вы можете начать резать компонент от края внутрь или обрезать его до необходимой длины.

Предварительное сверление для внутренних пропилов

Если вы хотите распилить часть детали, просто просверлите отверстие сверлом 8–10 мм на расстоянии 5 мм в запланированной части. Пильный диск вставлен, и вы начинаете распиливать секцию в этом положении.

• Существуют даже пильные полотна, подходящие для так называемого погружного пропила. Это, однако, требует значительной практики, и сначала вам следует вызвать опытного мастера на все руки.

Для круглых пропилов

Если вы хотите закруглить края, рекомендуется резать по длине волокна, чтобы образовалось наименьшее количество древесной стружки. Круглый рез отличается от прямого пропила двумя технологическими этапами:

• Отключите маятниковый ход и замените пильный диск на более тонкий, подходящий для криволинейных пропилов.
• Для крутых изгибов работайте с так называемыми затылочными пропилами, которые выполняются на расстоянии около 10 мм друг от друга: при вырезании изгиба полотно пилы разгружается за счет немедленного исчезновения сечения, а поперечное сечение становится чище.

Наклонный пропил

Для выполнения лобзиком наклонного реза необходимо отрегулировать опорную плиту станка с помощью быстроразъемного соединения или отвертки.

• После регулировки угла необходимо проверить длину пильного диска – чем больше угол, тем длиннее должен быть пильный диск, чтобы полностью прорезать деталь. Теперь вы можете выполнить этот разрез как для прямых, так и для криволинейных разрезов.

Предотвращение сколов на кромке реза

Как свести к минимуму или избежать раздражающих сколов в области реза:

• Во-первых, выбранный пильный диск должен быть подобран как можно точнее для предполагаемого применения. Логично, что мелкие зубья пилы отрывают меньше материала. В сочетании с правильным ходом маятника результат поразителен.
№
• Вы можете положиться на лобзики серии PJSS от Trotec – все они оснащены экраном для стружки для резки без сколов.

Используйте средства защиты глаз и слуха

При использовании режущих инструментов отлетающая стружка или даже отломившееся пильное полотно могут привести к травмам глаз. Поэтому настоятельно рекомендуется не только носить защитные очки, но и надевать защитные наушники.

Лобзики с маятниковым ходом серии PJSS – качество марки Trotec

Обратите внимание на широкий ассортимент лобзиков PJSS с маятниковым ходом. Либо с аккумулятором, кабелем и изогнутой рукояткой, либо с кабелем и рукояткой с ручкой: все лобзики PJSS с маятниковым ходом от Trotec поставляются с проверенным TÜV качеством, что является гарантией высокого качества, безопасности и функциональности, а также с непревзойденным соотношением цены и качества.

• Аккумуляторный лобзик PJSS 10-20 В поставляется с направляющей планкой, адаптером для внешнего отсоса пыли, сеткой для стружки, скользящим башмаком, шестигранным ключом, двумя пильными полотнами по дереву, пильным полотном по металлу и сумкой для переноски
Стоимость
• снизилась с 76,61 фунтов стерлингов до 47,86 фунтов стерлингов.

• PJSS 10-230V поставляется с направляющей планкой, адаптером для внешнего отсоса пыли, сеткой для стружки, скользящим башмаком, тремя пильными полотнами по дереву и полотном по металлу
Стоимость
• снижена с 38,28 фунтов стерлингов до 23,92 фунтов стерлингов.

• PJSS 11-230V поставляется с направляющей планкой, адаптером для внешнего пылеудаления, сеткой для стружки, скользящим башмаком, тремя пильными полотнами по дереву и полотном по металлу
Стоимость
• снижена с 47,60 фунтов стерлингов до 28,55 фунтов стерлингов.

вкл. НДС – теперь в магазине Trotec!
