Для фундамента арматура какая: зачем и как армировать фундамент

alexxlab | 01.12.1987 | 0 | Разное

Арматура для фундамента: виды и правила использования

Вопросы, рассмотренные в материале:

• Задачи арматуры для фундамента
• Виды арматуры для фундамента
• Расчет сечения арматуры для фундамента
• Расчет количества арматуры для фундамента
• Способы соединения арматуры для фундамента
• Нюансы монтажа арматуры для фундамента

Арматура для фундамента является незаменимой частью основания, ведь бетон показывает отличную прочность только на сжатие, а при растяжении или изгибе начинает разрушаться от самых небольших нагрузок. Чтобы нивелировать этот недостаток, приходится прибегать к помощи металла.

Для прочного основания недостаточно просто набросать металлических прутьев в бетон – необходимо правильно выбрать материал, сечение и длину арматуры. В нашей статье мы расскажем, какой она бывает, разберем нюансы расчетов и поговорим об особенностях вязки и укладки.

Задачи арматуры для фундамента

Монолитное бетонное основание обладает множеством преимуществ: оно прочное, устойчиво к агрессивным воздействиям, подходит для любых типов почв, имеет длительный эксплуатационный срок. Однако у него есть один весомый недостаток: оно хрупкое. Для улучшения технических характеристик используется арматура для фундамента, в результате получается железобетонная несущая основа. Она бывает нескольких видов в зависимости от типа прутьев, которые применяются.

Каркас из арматуры необходим для того, чтобы исключить разрушение и деформацию бетона, который подвергается нагрузке на сжатие и растяжение. Дело в том, что у прута из стали прочность на растяжение больше, чем у бетона, в 200 раз. Это значит, что, когда армированный бетон застынет, он станет таким же прочным, и полученная конструкция будет цельной.

Армирование применяется как в узлах с повышенной нагрузкой, так и для создания фундаментов: ленточных, столбчатых (на сваях), плитных, а также в перекрытиях, колоннах, лестницах, столбах и прочих монолитных сооружениях. Армирующий каркас может быть пространственный либо плоский: горизонтальный или вертикальный.

Какие силы воздействуют на разные виды оснований? Ленточный фундамент должен выдержать массу коттеджа, который давит на него сверху, также на него оказывает негативное воздействие морозное пучение грунта. При этом центральная область ленты остается статичной. Это значит, что армировать мелкозаглубленную и среднезаглубленную ленту до 1 м следует продольно, поясами с вертикальными перемычками либо хомутами, в двух уровнях. Если же несущая конструкция глубокого заложения, то в трех уровнях.

Когда высота плит намного меньше, их армируют одной-двумя сетками по всей площади. Сетки выполнены из прутьев арматуры, причем их диаметр и ячейку нужно определять для каждого случая отдельно.

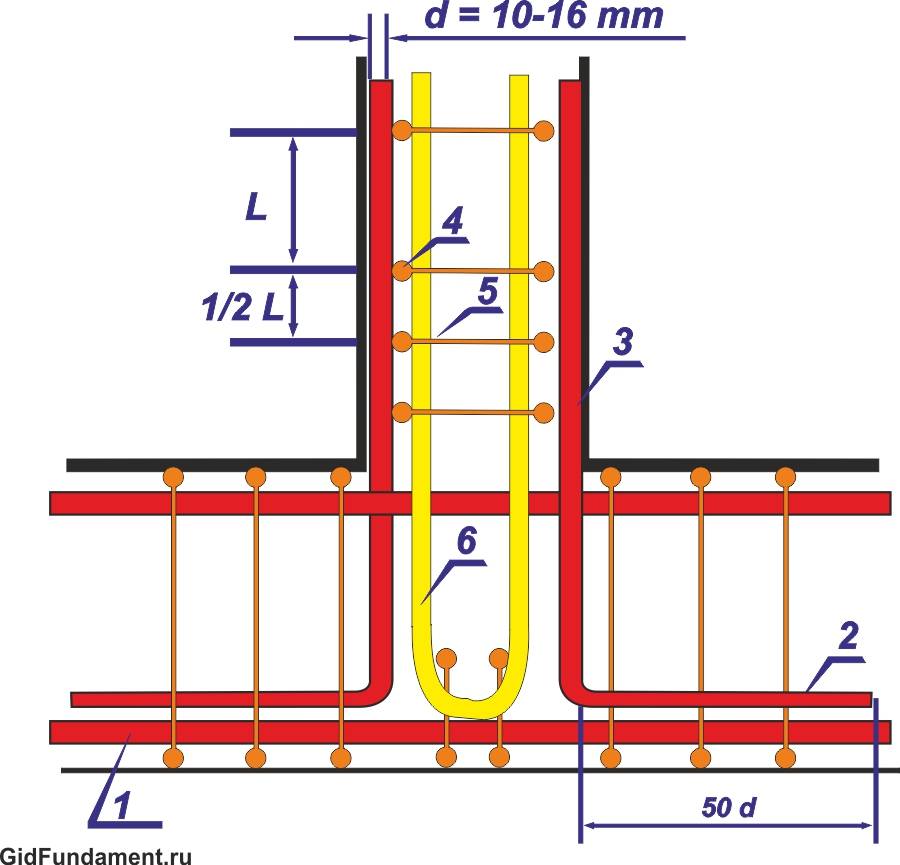

Чтобы монтировать арматуру для ленточного фундамента, применяются специальные фиксаторы. Это позволяет обеспечить равномерный защитный слой, при этом подручные материалы и способы дистанцирования используются редко, поскольку они неактуальны. Толщину каркаса следует выбирать с учетом типа ЖБ-основания, а также сечения прутьев и эксплуатационных особенностей.

Виды арматуры для фундамента

Какая арматура для фундамента бывает? Не так давно под этим термином понимали только прутья из металла.

Однако сейчас в продаже существует множество разновидностей арматуры:

• Стальная. Прутья из стали являются наиболее распространенными, их производят из сплава железа и углерода. Технические характеристики прутьев определяются пропорциями данных материалов, а также тем, какие присадки добавлены при изготовлении. Также отличается и поверхность стальных прутьев: она может быть гладкой либо ребристой. Какие достоинства есть у стали? Она прочная, надежная, не деформируется под нагрузкой. Однако у этого материала есть минус: стальная арматура со временем ржавеет.
• Композитная арматура для фундамента дома. Основные преимущества композитных прутьев, созданных из пластика: они не подвержены коррозии, не проводят ток, легкие по сравнению со стальными, не разрываются. Однако цена такой арматуры достаточно высока.

Пластиковая арматура для фундамента бывает нескольких видов:

• Базальтопластиковая. Производится из полимерных материалов с добавлением базальта. Его расплавляют и вытягивают в нити, которые переплетают с пластиковыми. В результате получаются сверхпрочные прутья. Главное достоинство такой арматуры – она проводит радиоволны, по этой причине ее применяют в стенах, так как она не препятствует распространению Wi-Fi.
• Стеклопластиковая арматура. Является достаточно популярной при создании несущих конструкций. Обладает повышенной устойчивостью к коррозии, прочная, не проводит тепло, поэтому фундамент получится теплым и не будет пропускать холод снаружи. Единственный недостаток такой арматуры – она дорогая.
• Углепластиковая арматура. Производится с добавлением алмаза либо графита. Прутья получаются прочные, поэтому несущая конструкция получается надежной, при этом используется небольшое количество прутьев. Арматура из углепластика дорогостоящая.
• Из стеклоармированного полиэтилентерефталата. Технология производства следующая: стеклянные и лавсановые волокна переплетаются между собой. Прутья получаются прочные и гибкие. За счет этих свойства такую арматуру применяют при возведении зданий на подвижных грунтах.

Даже с учетом вышеуказанных преимуществ арматуру из пластика применяют достаточно редко, поскольку она слишком дорогая. Такой фундамент встречается в исключительных ситуациях, когда нет альтернатив.

Поскольку полимерные прутья применяют достаточно редко, далее будем говорить только про стальную арматуру. Такая арматура, используемая для фундамента, производится тремя способами:

• горячекатаная сталь;
• холоднопрокатная;
• канатная сталь.

В зависимости от типа поверхности наибольшей популярностью обладают следующие виды арматуры:

• Гладкая. Ее изготовление обходится достаточно дешево, гладкую арматуру применяют при возведении стен либо для стяжки пола. Ее нельзя использовать для железобетонных фундаментов.
• Ребристая. Площадь поверхности такой арматуры больше, за счет чего увеличивается контакт с бетоном. Поскольку такая арматура прочная и устойчива к нагрузкам, ее можно применять при создании железобетонных оснований.
• С серповидным профилем. Такая арматура обеспечивает наилучшее сцепление с бетонной смесью, поэтому с ее помощью обустраивают фундамент повышенной прочности для коттеджей.
• С комбинированным профилем. Совмещает лучшие качества всех видов арматуры, ее обычно применяют при создании железобетонных оснований.

Чтобы подобрать подходящую арматуру для фундамента, следует учитывать класс и марку стали, поскольку от этих параметров зависит прочность несущей конструкции:

• А240 – гладкие прутья из горячекатаной стали;
• А300 – арматура с кольцевидным профилем;
• А400 и А500 – прутья с рельефной поверхностью, лучше всего подходят для обустройства несущих основ;
• А600 –арматура повышенной прочности;
• А800 и А1000 – сверхпрочные прутья, применяемые для возведения многоэтажных зданий.

Расчет сечения арматуры для фундамента

Чтобы подобрать подходящую арматуру для несущей конструкции, нужно учитывать сечение прутьев. Данная характеристика наиболее важна. Если прутья, не важно, стальные или композитные, достаточно толстые, то они выдержат максимальную нагрузку. Однако чем больше сечение, тем тяжелее арматура и тем выше ее цена. По этой причине важно сделать правильный выбор диаметра прутьев.

Труднее всего подобрать диаметр рабочей арматуры. В этом случае необходимо учесть поперечное сечение основания: плитного либо ленточного. Чтобы провести расчеты, потребуется рулетка и калькулятор. Затем следует определить длину рабочей арматуры. Когда длина прута до 300 см, его диаметр должен быть 0,1% от площади сечения, минимальное значение – 10 мм. Если же прутья длиннее 300 см, диаметр также будет 0,1% от площади, однако минимальное значение – 12 мм.

Замерив все и выполнив простые расчеты, вы узнаете подходящий диаметр прутьев. Тогда вам удастся сэкономить на арматуре и сделать прочный армированный фундамент.

Когда необходимо подобрать гладкие прутья для сборки каркаса, нужно учитывать минимально допустимый диаметр арматуры:

• горизонтальные поперечные прутья – не менее 0,6 см;
• вертикальные поперечные прутья при высоте основания не более 0,8 м – 0,6 см;
• вертикальные поперечные прутья при высоте основания более 0,8 м – от 0,8 см.

Придерживайтесь следующего принципа: сечение вспомогательных прутов должно быть больше либо равно одной четвертой диаметра рабочей арматуры. Только в этом случае армирующий каркас получится прочным.

Чтобы правильно рассчитать диаметр прутьев, нужно учитывать особенности будущего строения и его тип. Если вы не уверены в своих силах, чтобы не ошибиться, следует нанять опытного проектировщика.

Расчет количества арматуры для фундамента

Прежде всего нужно определить периметр строения, а также учесть количество продольных рядов прутьев. Для наглядности разберем конкретный пример. Представим, что нужно построить дом 8 х 12 метров, основание ленточное, ширина 40 см, высота 1 м, тип почвы на стройплощадке – пучинистый.

Длина несущей стены по периметру 40 метров: 8 + 8 + 12 + 12.

Чтобы обустроить ленточный фундамент, потребуются 2 арматурные сетки, нижняя будет препятствовать разрыву бетона, если почва просядет, верхняя защитит несущую конструкцию от морозного пучения.

Шаг сетки будет 20 см. Таким образом, для создания ленты понадобится 4 продольных прутка, их размещают по 2 в каждом слое каркаса арматуры.

Для выбора диаметра прутьев нужно учесть особенности стройматериала, из которого будет возведен дом. Так, если вы строите коттедж из древесины, он будет намного легче, чем кирпичное здание. Поэтому в первом случае можно использовать прутья диаметром 12 мм.

Чтобы армировать основание двух длинных сторон дома, понадобится 96 м стержней: 2 * 12 * 2 * 2. Для коротких сторон потребуется 64 метра: 2 * 8 * 2 * 2. Итого на 2 сетки по всему периметру понадобится 96 + 64 = 160 метров.

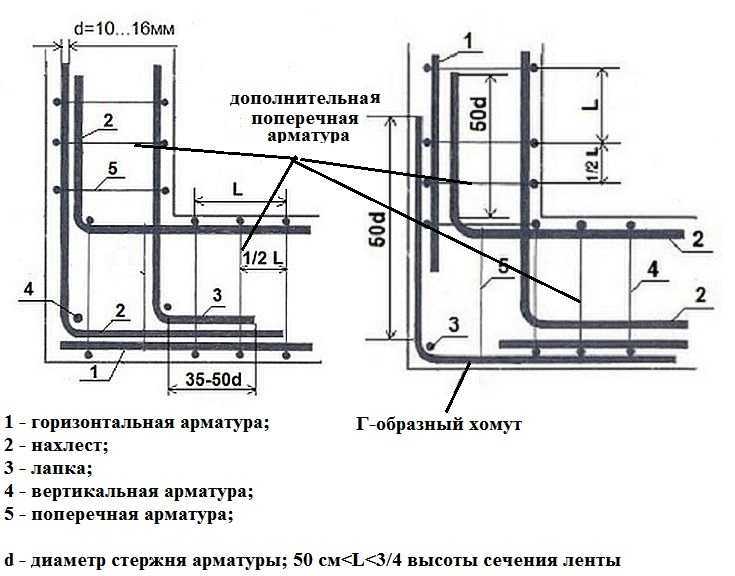

Кроме того, нельзя забывать про стыки, где должен быть нахлест армирующих прутьев. Будет достаточно добавить к получившемуся значению 10–15 %. В итоге у нас получится: 160 * 10 % = 16 метров. Таким образом, на продольные элементы расчетная длина будет равна 176 метров: 96 + 64 + 16.

Поперечные связующие элементы диаметром 10 мм должны быть размещены на дистанции 0,5 м. Всего потребуется 80 прутьев, периметр основания делим на шаг укладки: 40/0,5. Длина стержней такая же, как ширина ленточного фундамента, то есть 0,4 м. Общее количество по длине равно 32 м: 80 * 0,4.

Для создания вертикальных связей потребуются прутья, диаметр которых 1 см.

Высота арматуры будет, как и у ленточного основания, – 1 м. Чтобы определить количество прутков, необходимо определить число пересечений (80 поперечных стержней нужно умножить на 4 продольных прутка, в итоге получим 288 элементов). Поскольку длина каждого отрезка 100 см, общая длина равна 288 м.

Сколько арматуры для фундамента потребуется? Подытоживая подсчеты, получаем, что для обустройства армирующего каркаса под коттедж 8 на 12 метров необходимо купить:

• 176 м стальных прутьев класса A-III, диаметр 12 мм.
• 320 м прутков класса А-I, диаметр 10 мм (32 + 288). .

Чтобы определить массу армирующего каркаса для ленточного основания, необходимо учитывать ГОСТ 2590. Вес 1 метра прута диаметром 12 мм составляет 0,888 кг, 6 мм – 0,222 кг. Таким образом общая масса равна:176 * 0,888 = 156,29 кг, 320 * 0,222 = 71,04 кг. Общий вес арматуры составит 227,33 кг. .

Способы соединения арматуры для фундамента

Современный способ вязки арматуры для фундамента осуществляется с помощью сварки. Такая технология позволяет быстро и естественно соединить прутки, не нарушив целостность каркаса.

Сварку можно использовать, даже когда глубина заложения основания большая. Однако у такого способа крепления есть недостаток: не все типы прутьев можно соединять с помощью электросварки.

Пригодные для сваривания изделия маркируются буквой «С». Но соединять таким образом композитные и полимерные элементы не получится. Кроме того, когда в основании применяется силовая арматура, такой каркас в областях крепления должен быть подвижным. Поэтому использовать сварку в таком случае нельзя.

Как еще можно соединить прутья, металлические и стеклопластиковые? Для этого применяется проволочная вязка либо обвязка. Такое решение годится, когда бетонная плита не выше 0,6 м. В этом случае подойдут строго определенные виды технической проволоки. Она обладает пластичностью, способна обеспечить свободу естественного смещения, чего нельзя добиться в случае с электросваркой. Однако проволока ржавеет, кроме того, на ее покупку потребуется выделить деньги из заложенного бюджета.

Еще один менее популярный способ крепления – пластиковые хомуты. Но их можно использовать в строго определенных ситуациях, например при возведении небольших построек по индивидуальному проекту.

В случае если планируется выполнять вязку самостоятельно, следует применять вязальный либо винтовой крюк или плоскогубцы. Также подойдет вязальный пистолет. Прутья связывают на месте их перекрещивания, диаметр проволоки – от 0,8 мм.

Важно выполнять вязку двумя слоями проволоки одновременно. Толщину проволоки на перекрещивании можно изменять, учитывая тип несущей конструкции и нагрузки. Следует соединить концы проволоки друг с другом на завершающем этапе вязки.

Нюансы монтажа арматуры для фундамента

При монтаже арматуры для фундамента нужно учитывать тип несущей основы:

• Если вы заливаете плитную конструкцию, сборку армирующего каркаса выполняют на стройплощадке. Прутья размещают на поверхности подготовленной подушки, связывают либо сваривают их друг с другом.

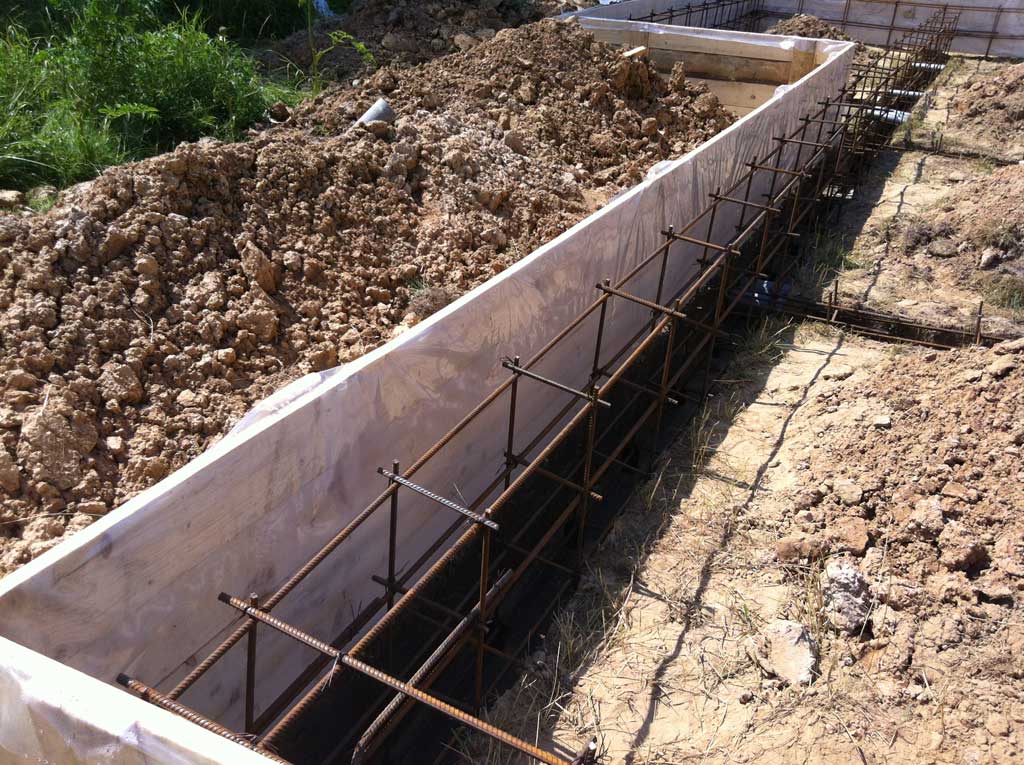

• Когда основание ленточное заглубленного, потребуется обустроить армирующий каркас заранее, после чего заготовку опустить в траншею.
• В случае с фундаментом мелкого заложения собирать каркас следует в месте установки либо на стороне, если это упростит работу.
• Когда основание столбчатое, в скважину армирующий каркас монтируют в готовом виде. Конструкция представляет собой 3-4 стержня, которые связаны горизонтальными хомутами.

Помните о том, что важно уложить арматуру в тело основания. Чтобы сделать это, под фундамент устанавливают подставки. Подойдет цельный кирпич, металлопрофили, камни и иные приспособления. Запрещено использовать ржавые прутья либо прочие предметы из металла.

При обустройстве армирующего каркаса не забывайте про один важный нюанс: устанавливая прутья в углах основания, стержни соединяйте друг с другом либо стандартным способом, или же с загибом элементов под прямым углом. Такое решение позволит соорудить цельный каркас, поскольку количество стыков будет минимальным, а это увеличит надежность конструкции. Необходимо правильно гнуть прутья арматуры, чтобы не допустить ошибок.

Чтобы выбрать подходящую арматуру для фундамента, важно разбираться в видах прутьев, понимать, какой диаметр подходит в том или ином случае, знать, как крепить элементы. Только тогда несущая конструкция получится прочной и надежной, а проживание в доме будет безопасным.

инструкция по выбору, характеристики, процедура армирования

Содержание

• Выбираем арматуру для основания здания
• Армирование ЛФ основания
• Армирование основания монолитного типа

В целях улучшения прочностных характеристик фундаментного основания, а также во избежание начала разрушительных процессов, используются различные методы, но армирование считается самым эффективным способом среди остальных. В результате данной операции большую часть нагрузки возьмёт на себя стальная арматура, которая значительно более пластичная и упругая, если сравнивать с бетоном. Таким образом, будут предотвращены процессы образования трещин. Использование арматуры во многом улучшит качество бетонного сооружения. В нашей сегодняшней статье будут рассмотрены виды арматуры для фундамента.

к содержанию ↑

Выбираем арматуру для основания здания

Для того чтобы изготовить арматуру в заводских условиях используется специализированная арматурная сталь. Подобного рода продукция выпускается в соответствии с государственным стандартом в двух разновидностях, которые различаются в зависимости от типа поверхности – гладкой и рифлёной.

Планирование строительства

Арматурные прутья перфорированного типа изготавливаются таким образом, чтобы на их поверхности были бы размещены два продольных ребра. Кроме того, отличительной чертой подобного арматурного изделия является круглое сечение.

Благодаря вышеописанным конструкционным особенностям становится возможным обеспечение дополнительных прочностных качеств. К тому же, всё это придаёт лучшую жёсткость в процессе сцепления с бетоном. Подобная продукция изготавливается из различных марок стали, при этом наиболее популярными являются 35ГС и 25ГС. В зависимости от разновидности арматуры меняется и класс прочности той или иной единицы. Такой важный параметр, как толщина арматуры, также зависит от класса и разновидности данного изделия. Что касается диаметра арматуры, то он обычно находится в диапазоне от семи и до двадцати четырёх миллиметров. Значения длины такой продукции, в свою очередь, не превышают двенадцати метров.

В связи с тем, что арматурные изделия нашли своё широкое применение при возведении серьёзных построек и сооружений, от них требуется соответствие некоторым параметрам и качествам. Среди таких характеристик обязательными являются следующие:

Надёжная арматура

• Коррозионная стойкость;
• Хорошая адгезия с бетонной смесью;
• Обязательным является также то, чтобы арматура обладала пластическими характеристиками;
• Прочностная усталость должна быть на высоком уровне.

При желании вы можете осуществить операцию армирования самостоятельно. Для того, чтобы это сделать грамотно и правильно, необходимо начать с определения подходящего класса и диаметра армирующих прутьев. Важно помнить, что с целью возведения фундаментного основания могут применяться только лишь специализированные пруты, обладающие поверхностью ребристого типа. Они позволяют обеспечить самое лучшее качество и уровень сцепления бетонной составляющей и стальных прутов.

Что касается диаметра арматурных прутьев, его выбор весьма важен. Объясняется это тем, что от данного параметра зависят прочностные показатели целой конструкции. Но как определить необходимую толщину? С этой целью производятся расчёты возможной нагрузки, а также от разновидности почвы. В процессе осуществления работ, связанных с армированием фундаментного основания обычно не применяют арматурные прутья, толщина которых меньше, чем десять миллиметров.

Стоит отметить, что применение арматуры при строительстве фундамента лёгкого здания на непучинистой почве допускает использование десятимиллиметрового арматурного прута. В тех случаях, когда предполагается строительство тяжёлых построек, которые, при этом, находятся на слабых типах почвы, следует использовать более толстую арматуру. Речь идёт о диаметре, находящимся в диапазоне от четырнадцати до семнадцати миллиметров. Такого рода критерии направлены, в первую очередь, на нижние, верхние и продольные составляющие армирующего каркаса.

Касаемо других прутьев поперечного типа, которые расположены горизонтально и вертикально, они не попадают под влияние повышенных нагрузок. Они играют, в основном, роль вспомогательных составляющих элементов, необходимых для создания арматурной сетки. Из этого следует то, что актуально использование армирующих прутьев, обладающих гладкой поверхностью и, в то же время, меньшей толщиной.

В тех случаях, когда расположение армирующих составляющих выполнена грамотно и верно, то сама фундаментная арматура будет представлять собой высокопрочный каркас, состоящий из большого числа поперечных прутьев и продольных в количестве четырёх штук. Очень важным условием является придание особой прочности в угловых частях фундаментного основания. Это обуславливается тем, что именно данные места выдерживают наивысшую нагрузку. В связи с этим, наибольшее внимание уделяется целостности армирующих прутов, причём вне зависимости от того, какие классы и виды арматуры здесь использовались.

Переплетение арматурных прутьев

В ходе осуществления операции армирования, все пруты возводимой конструкции как можно прочнее соединяются друг с другом. Это действие выполняется с использованием одного из двух методов:

1. Связка арматурных прутьев посредством специальной вязальной проволоки;
2. Соединение посредством сварочной технологии.

Популярным сегодня является второй способ. Но, в то же время, многие специалисты уверены в том, что термическая обработка способствует ослаблению прочности полученного каркаса. В связи с этим, рекомендуется использовать вязальную проволоку для этих целей.

к содержанию ↑

Армирование ЛФ основания

ЛФ – ленточный фундамент, армируется в то же время, когда и создаётся опалубочная конструкция. Стоит отметить, что параметры высоты ЛФ основания могут сильно превышать его ширину. А это влечёт за собой подверженность горизонтальным прогибам. Таким образом, доказывается то, что выбор толщины арматурных прутьев является довольно-таки важной задачей, к которой необходимо серьёзно отнестись. Отвечая на вопрос о том, какую арматуру выбрать для строительства фундамента, отметим, что минимальный диаметр прутьев для основания ленточного типа равняется десяти миллиметром. Изделия большего диаметра также используются, но значительно реже.

Армирование ленточного основания

Процесс армирования ленточного основания осуществляется с использованием двух поясов. Их число может быть и больше, этот параметр определяется исходя из высоты фундамента. Так, например, с целью создания основания сорокасантиметровой ширины подразумевает под собой использование четырёх продольных армирующих прутьев. Таким образом, два из них относятся к нижнему поясу, а два других – к верхнему. Если строительство осуществляется на почве подвижного типа, а также на сыпучем грунте, то следует дополнить каркас четырьмя продольными прутами. В остальных случаях подобное усиление можно считать нецелесообразным. Объясняется это тем, что такой способ способствует только увеличению числа затрат, идущих на возведение сооружения.

к содержанию ↑

Армирование основания монолитного типа

В процессе армирования фундаментного основания монолитного типа вы можете столкнуться с некоторыми проблемами, которые возникают вследствие того, что она бывает нескольких частей. Так, например, возможна такая конфигурация, при которой используется плитная и ленточная составляющие, но, при этом, конструкция должна являться единым целым. Здесь используются такие виды строительной арматуры, диаметр которых, составляет цифру более десяти – двенадцати миллиметров.

Процесс армирования рассматриваемой разновидности фундамента, осуществляется отдельными прутьями, располагаемыми взаимно перпендикулярно. Между стержнями необходимо соблюдать дистанцию в десять – двадцать сантиметров. В рамках подобного рода сооружения необходимо зафиксировать внутренние пересечения прутьев с использованием вязальной проволоки. Также в этих целях нередко применяется электродуговая сварка. Выполняется данная задача в шахматном порядке. В обязательном порядке следует соединить два крайних ряда арматурных прутьев.

Стоит также отметить и то, что выбирать тип и диаметр арматуры необходимо ещё в рамках этапа проектирования, который осуществляется ещё до начала строительных работ. Важно помнить и о том, что эта задача очень важна, необходимо осуществлять все действия в соответствии с требованиями, предъявляемые технологией.

Какая арматура нужна для фундамента дома | Цемент-Снаб

Длительная безаварийная эксплуатация жилого дома зависит от качества фундамента. Поэтому при его устройстве необходимо тщательно выполнять требования проектной документации. При этом особое внимание надо обратить на армирование несущих элементов фундамента.

Если оно выполнено неправильно или полностью отсутствует, то возникнет неравномерная осадка дома и в стенах могут появиться трещины. Они будут постепенно расширяться, что приведет к разрушению несущих конструкций.

Какие бывают фундаменты для дома

Существует несколько разновидностей фундаментов для жилых домов, которые армируются по-разному в зависимости от этажности здания, несущей способности грунтов, состояния рельефа:

1. Ленточные. Используются для строительства жилых домов высотой до пяти этажей на плотных грунтах;
2. Свайные буронабивные. Применяются для возведения малоэтажных строений на просадочных грунтах с высоким уровнем грунтовых вод;
3. Плитные. Считаются самыми прочными и предназначены для высотного строительства на любых грунтах, кроме переувлажненных.

Каждый тип фундаментов армируется по-разному, для чего используется арматура разного класса.

Разновидности арматуры

При выборе способа армирования необходимо учитывать следующие характеристики арматурной стали:

1. Внешний вид;
2. Класс арматуры;
3. Марка стали.

В строительстве используются следующие разновидности арматуры:

1. Горячекатаная. Обозначается буквой А. Имеет гладкую и рифленую поверхность;
2. Холоднодеформированная высокопрочная. Обозначается буквами Вр. Имеет слегка деформированную поверхность;
3. Канатная. Обозначается буквой К. Состоит из пучка тонких стальных проволочек.

Армирование ленточных фундаментов

Этот тип основания является наиболее распространенным, так как стоит дешевле плитного и позволяет смонтировать цокольный этаж. Ленточные фундаменты меньше подвержены изгибам, деформации поэтому армируются с учетом нагрузок, размеров дома. Бетонируются ниже уровня промерзания грунтов.

Для армирования подошвы используются сетки из рабочей арматуры класса АΙΙ-ΙΙΙ Ø 12-14 мм, распределительной класса АΙ Ø 6 мм. Стены фундамента армируются каркасами. Для этого используется рабочая арматура 10 мм АΙΙΙ, распределительная 5-6 мм АΙ.

Каркасы и сетки собираются из прутков, хомутов, которые соединяются между собой вязальной проволокой. Они устанавливаются в деревянную извлекаемую или шиферную неизвлекаемую опалубку. При этом важно создать с помощью фиксаторов защитный слой из бетона, который предохраняет арматуру от коррозии.

Количество прутков в каркасах зависит от величины нагрузок, которые будет испытывать фундамент. Определяется расчетным путем при проектировании с учетом несущей способности грунтов. Общее количество арматуры в ленточных фундаментах должно составлять не менее 25-30 кг/м³.

Армирование свайных фундаментов

Для этого в пробуренные скважины глубиной до 4-5 метров опускают круглые каркасы, состоящие из рабочей арматуры Ø 12-14 мм класса АΙΙ-ΙΙΙ, распределительной Ø6 мм класса АΙ. При этом особое внимание уделяется созданию защитного слоя толщиной не менее 5 мм, так как сваи подвергаются агрессивному воздействию грунтовых вод.

Скважины пробуриваются до плотного грунта и после установки каркасов, заполняются бетоном М300. После твердения оголовки свай соединяются монолитным ростверком. Он армируется каркасами из арматуры АΙΙ-ΙΙΙ Ø14-16 мм АΙ Ø 6 мм. В местах стыковки рабочая арматура каркасов соединяется между собой электросваркой с длиной шва не менее 10 Ø.

Армирование плитных фундаментов

Такие конструкции должны выдержать значительные нагрузки от высотных домов. Поэтому армируются пространственным каркасом, состоящим из двух сеток, которые разделены между собой на определенное расстояние с помощью специальных фиксаторов. Сетки состоят только из рабочей арматуры класса АΙΙΙ Ø 16-18 мм.

Стержни располагаются перпендикулярно друг к другу и соединяются вязальной проволокой в шахматном порядке. Сам фундамент состоит из дренирующего слоя толщиной 0,5 м, бетонной подготовки 20 см и армированной плиты 30-40 см в зависимости от высоты дома и состояния грунтов.

Другие типы фундаментов

Если возникла необходимость в холодное время года срочно смонтировать ленточный фундамент, то можно купить фундаментные блоки вместе с подушками. Они монтируются с колес в готовые траншеи на основание из песка толщиной 10-15 см.

Такой фундамент можно смонтировать за несколько дней. Блоки соединяются между собой раствором из пескобетона М300. Верхняя часть такой конструкции обвязывается монолитным железобетонным поясом из арматуры класса АΙΙ Ø12-14 мм и АΙ Ø6 мм.

Общие рекомендации

При сборке каркасов важно соблюдать все требования проектной документации, особенно что касается расположения арматурных стержней, хомутов в пространстве. Замену прутков на другие диаметры и классы может осуществить или согласовать только разработчик проекта.

Просмотров: 28

« Для чего нужна отмостка вокруг дома | Варианты отделки фасада загородного дома »

Арматура для фундамента

КАЧЕСТВЕННАЯ АРМАТУРА НАДЁЖНЫЙ ФУНДАМЕНТ!!!

Арматура для фундамента (прайс)

Металл		Цена за тн	Цена за мп
	Арматура А3 Ø6  класс А500С, длина 6м, 9м	88600 р/тн	20 руб/мп	Заказать
	Арматура А3 Ø8  класс А500С, длина 6м, 9м	80800 р/тн	33 руб/мп	Заказать
	Арматура А3 Ø10 класс А500С , длина 11. 7м	77100 р/тн	48 руб/мп	Заказать
	Арматура А3 Ø12 класс А500С , длина 11.7м	74600 р/тн	67 руб/мп	Заказать
	Арматура А3 Ø14 класс А500С , длина 11.7м	74100 р/тн	94 руб/мп	Заказать
	Арматура А3 Ø16 класс А500С , длина 11.7м	74100 р/тн	122 руб/мп	Заказать
Проволока вязальная	1,2	звоните	48 руб/кг	Заказать
Общий прайс на арматуру>>>

Наша компания занимается продажей арматуры для фундамента по выгодным ценам. Нашим клиентам мы предлагаем качественную продукцию Российского производства имеющую все необходимые сертификаты качества. Продажа возможна самовывозом со склада в Москве или доставкой до вашего объекта. Оформить заказ можно онлайн через форму на сайте, позвонив нашим менеджерам 8 (495) 946-91-69 или отправив заказ на почту E-mail: [email protected] Мы предлагаем оперативную доставку 24/7 и разные способы оплаты арматуры: безналичный расчёт, оплата курьеру по доставке.

Арматура для фундамента диаметры и виды

Строительство дома начинается с фундамента. А для заливки необходимо связать стальной каркас. Для этого используют арматуру. В основном в частном строительстве применяются следующие диаметры арматуры рифленой А3 А500С 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, для обвязки используют арматуру гладкую А1 А240 диаметром 6,5 мм, 8 мм редко 10 мм и проволоку 1,2 обыкновенного качества отожженную или светлую. Существуют следующие виды фундамента: столбчатые, ленточные (монолитные или сборные), плитные и свайные. Для каждого вида необходимо правильно подобрать диаметр и класс прутка. Итак, для изготовления плитного фундамента нужно использовать арматуру с рифлёной поверхностью и диаметром не меньше 10 мм класса А500С, 35ГС.     Для ленточного фундамента при строительстве индивидуальных домов в основном используется арматура 10-12 мм, реже 14 мм. Столбчатый фундамент. Для армирования столбиков нет смысла использовать толстую арматуру, диаметром 10 мм будет вполне достаточно. Для вертикальных прутков используется рифлёная арматура, горизонтальные прутки используется только для того, чтобы связать их в единый каркас. Чаще всего для столбика арматурный каркас изготавливают из 2-4 прутков, при этом их длина равняется высоте столба.

Виды фундаментов

Ленточные фундаменты

Такой вид фундамента закладывают при строительстве дома с тяжелыми бетонными, каменными, кирпичными стенами, а так же с тяжелыми перекрытиями. Этот вид фундамента необходим, при обустройстве подвала, гаража под домом или же предполагается цокольный этаж. При опасности возникновения неравномерных деформаций основания также возможно заложение ленточного фундамента при этом в них устраивают непрерывные армированные пояса. Расположение подошвы в таком фундаменте на 20 см ниже глубины промерзания грунта. На сухих или песчаных грунтах закладывается мелкозаглубленный фундамент (выше глубины промерзания, но не меньше 50-60см). Ленточные фундаменты редко применяются на сильно пучинистых и глубоко промерзающих грунтах. Ленточный фундамент бывает двух видов — монолитный и сборный.

Плитные фундаменты

Используются на неравномерно и сильно сжимаемых грунтах. Такие фундаменты часто называют «плавающими». Их большая опорная поверхность позволяет значительно снизить давление на грунт, а ребра жесткости придают этим конструкциям достаточную устойчивость к действию разнонаправленных нагрузок, возникающих при замерзании, оттаивании и просадке грунта. Фундаментные плиты — один из самых надежных вариантов фундамента, но при этом и один из самых дорогих. Устройство плавающих фундаментов требует большего расхода материалов — высокопрочного бетона и арматурной стали — и может быть оправдано в том случае, когда другие варианты фундаментов не могут обеспечить необходимую устойчивость на сильно пучинистых и слабонесущих грунтах. Толщина монолитной плиты даже для малоэтажных домов не может быть меньше 250 мм, а плотность армирования ниже 100 кг/м3. Стоимость такого фундамента повышается в силу необходимости устройства под плитой песчаной и щебеночной подушек толщиной 100-150 мм каждая.

Столбчатые фундаменты

Такой вид фундамента применяют для домов с легкими стенами — деревянными, каркасно-щитовыми, стенами из блоков несъемной опалубки. Данный тип фундамента в 1,5-2 раза экономичнее ленточных по расходу материалов. Столбы возводятся во всех углах, местах пересечения стен, под простенками, под опорами тяжело нагруженных прогонов и в других точках сосредоточения нагрузок. Столбы могут быть деревянными, каменными, кирпичными, бетонными и железобетонными.

Промежуточное положение между сборными и монолитными занимают сборно-монолитные фундаменты. Основа такого фундамента — сборно-монолитные железобетонные конструкции, включающие в себя тонкостенную сборную несъемную опалубку стен и перекрытий, изготовленную в заводских условиях.

Буронабивные свайные фундаменты

Такие фундаменты используются для небольших домов без подвала. При использовании свай большого диаметра и глубины буронабивные фундаменты можно применять для тяжелых и очень тяжелых зданий и объектов. В некоторых случаях только буронабивные фундаменты позволяют реализовать проект. Плотность застройки, значительные динамические нагрузки на соседние здания при устройстве забивных свай все чаще заставляют специалистов обращать внимание на буронабивные свайные фундаменты.

Лучшее время для закладки фундамента — весна, зимой закладке мешает минусовая температура(из-за минусовой температуры вода в бетонной смеси, замерзает, что категорически противопоказано для бетона).

Как правильно выбрать арматуру для фундамента

Обновлено: 23 марта 2022

Арматура – это довольно общее понятие, под этим названием в данной статье мы имеем в виду элементы, усиливающие бетонную конструкцию. Бетон – не самодостаточен. Это крепкий, но, в то же время, хрупкий материал, не обладающий никакой гибкостью. При появлении трещин бетон просто разваливается. Но совсем другое дело – железобетон!

Железобетон – это комбинированный материал, состоящий из бетона, который несет основную нагрузку, и стальных стержней, помогающих ему в этом. Эти стержни и называются “арматура”. Фактически, это стальной стержень цилиндрической (или близкой к цилиндру) формы. Сталь и бетон очень “подходят” друг другу: они сочетаются между собой, дополняя и тем самым усиливая свойства друг друга. Эти материалы имеют прекрасное сцепление друг с другом.

Виды арматуры

Арматура различается по:

1. Составу. Металл, используемый для арматуры, может быть как мягкий, так и более твердый (но хрупкий).

2. Форме. Армирующие стержни могут быть как гладкими цилиндрическими, так и с шероховатостями, выступами разных форм. “Выступы” нужны для того, чтобы усилить сцепление бетона и стали.

3. Диаметру. Диаметр арматуры для фундамента (и другие её параметры) выбираются в зависимости от задач и нагрузок армируемой конструкции.

4. Свариваемости. Не всю арматуру можно сваривать при сборке арматурного каркаса. Это свойство зависит от того, какая сталь используется для арматуры. Чтобы применять сварку для сборки арматурного каркаса, сталь арматуры должна быть специально подготовленной при выплавке для этой операции. Если сварить арматуру, не предназначенную для такой операции, то произойдет ухудшение свойств арматуры.

Какую арматуру использовать для фундамента?

Сегодня мы хотим целенаправленно сосредоточиться на вопросе арматуры под фундамент. Фундамент – это самый широко используемый железобетонный элемент в конструкции дома. Вопрос армирования фундамента – один из самых актуальных. Правильно выполненный фундамент – это залог “здоровья” здания, гарантия прочности и долговечности всей конструкции дома.

Так, все же, какая должна быть арматура фундамента дома? Правильно на этот вопрос можно ответить после расчета всей конструкции дома. То есть, чтобы совершенно точно быть уверенным в своем выборе, нужно просчитать конструкцию фундамента и потом выполнить расчёт арматуры.

Мы уверены, что расчет должен выполнять квалифицированный специалист. Но если по какой-то причине вы решите выполнять расчёт сами, то знайте: если ваш дом стоит на не проблемных грунтах, и он не больше двух этажей (без цокольного этажа и без подвала), то под свою ответственность можно воспользоваться типовыми решениями и расчётами. То есть, выбрать параметры фундамента и количество арматуры из предложенных в специализированной литературе, справочниках.

Вот пример стандартных таблиц, из которых можно выбирать свои решения и показания (арматура для ленточного фундамента тоже выбирается по подобным таблицам).

Вариант армирования	Диаметр рабочей арматуры, мм	Количество арматурных стержней, шт
		в одном поясе	в сечении фундамента
1	10	2	4
2	10	3	6
3	12	2	4
4	12	3	6
5	14	3	6

Рассчитать вес подходящей арматуры можно так же по справочным таблицам.

Если мы не говорим про свайные фундаменты, то большинство фундаментов усиливается металлической арматурой, уложенной вдоль и поперёк (пруты перекрещиваются, образуя единую сетку). Для того, чтобы прутья не сдвигались относительно друг друга во время заливки бетона, они свариваются или связываются между собой вязальной проволокой в каждой точке касания. В теле бетона арматура располагается примерно в пяти сантиметрах от поверхности. Необходимо делать два яруса армирования: верхний (предназначен для работы на изгиб фундамента вверх) и нижний (для защиты от изгиба вниз). В середине фундамента армировку производить не нужно.

Строительство фундамента – работа, требующая вдумчивого и тщательного подхода, ведь цена ошибки – аварийный дом. Необходимо со всей серьезностью отнестись к этому этапу строительства. Также хотим напомнить, что арматуру для фундамента можно выбрать на “Первой Металлобазе”: близко, быстро, и с доставкой!

Дата публикации: 28 марта 2019

Другие статьи

Металлические трубы для забора

Металлические трубы считаются универсальным решением при сооружении каркаса забора. Они прочны и долговечны, к ним легко крепить любые ограждения.

Подробнее

Отличия горячекатаного и холоднокатаного металлопроката

Большая часть стальных изделий с которыми мы сталкиваемся в повседневной жизни производится из материалов полученных в результате горячекатаного или холоднокатаного проката.

Подробнее

Арматурные каркасы для свай

Буронабивные сваи активно применяются на многочисленных строительных объектах по всей России. Это выгодное и удобное решение для возведения зданий всех типов в условиях плотной застройки.

Подробнее

Как правильно выбрать стальную арматуру для каркаса фундамента

Если в стенах дома появляются трещины, с них падает штукатурка и отклеиваются обои, в одном углу комнаты ощутимо прохладнее, чем в другом, и не закрывается полностью окно или дверь – это самые безобидные из тех сложностей, которые возникают при неправильном выборе арматуры для каркаса фундамента. Как же не ошибиться при выборе, что учесть и как понять, какая арматура требуется для фундамента вашего дома?

Что такое арматура и зачем она нужна

На фундамент уже построенного дома действуют силы растяжения и сжатия. Под нагрузкой самого дома нижняя часть подвергается растяжению, а верхняя часть – сжатию. Зимой при замерзании почва тоже давит на фундамент и поднимает его, а в теплое время года на участке грунт двигается и давит и снизу, и сбоку. Эти силы деформируют и разрушают фундамент, что меняет геометрию верхних конструкций. От этого, в свою очередь, появляются трещины на стенах, зазоры между оконными рамами и стенами дома, перекосы уровня пола. Отсюда и сквозняк при закрытых окнах и дверях, и вспучивание напольного покрытия, и отсыревание штукатурки, а в худшем случае – повреждение электрических проводов и труб водоснабжения и канализации внутри дома.

Стальная арматура

Арматура для фундамента – длинные круглые стержни из стали либо стеклопластика, которыми укрепляют бетонные конструкции, в том числе фундамент. Связанная в каркас арматура берет на себя часть вертикальной нагрузки и помогает равномерно распределить давление дома на почву. Стальной прут арматуры способен выдержать растяжение в десятки раз большее, чем неукрепленный бетон. Для сравнения, прочность на растяжение неармированного бетона – 5,5 МПа, арматуры – в диапазоне 215-400 МПа. Сжатию армированный бетон противостоит в 8-10 раз лучше, чем неукрепленный. В массовом жилищном строительстве ничего невозможно построить из бетона, не укрепив его как следует, т.к.этот процесс регулируется СНиПами (Строительными Нормами и Правилами). Игнорировать их, во-первых, опасно для жизни людей, находящихся в здании, а во-вторых, означает уголовную ответственность для руководителя строительной компании. В частном жилищном строительстве для экономии бюджета и времени пытаются возвести фундамент, обойдясь только нижней частью каркаса. Объясняют это тем, что нагрузка на растяжение под весом дома приходится на “дно” фундамента. Но при замораживании и увеличении объема грунта нижняя часть только сжимается, а растягивается верхняя, неукрепленная. В этом случае деформации и разрушения фундамента, а затем и дома, не миновать.

Чтобы избежать таких последствий, фундамент обязательно укрепляют каркасом из арматуры. Сегодня в России 90% бетонных конструкций построены на стальной, или металлической арматуре, СНиПы разработаны и применяются для этого вида арматуры, она производится в России металлургическими комбинатами с советского времени и ее рассматривают как традиционный и проверенный материал для укрепления бетона.

Классификация стальной арматуры

Арматурная продукция, или арматурный прокат, маркируется по ГОСТ (Государственному стандарту) и обозначается в этой маркировке индексом А, Вр или К. Класс А – арматура, из которой строят каркас. Класс Вр – проволочная арматура, ее используют для соединения стержней. Класс К – канатная арматура, при возведении фундаментов частных домов не используется. Следующая за буквой цифра от 1 до 6 означает класс арматуры. Чем выше значение, тем прочнее сами арматурные стержни. При маркировке один и тот же тип и класс арматуры обозначается по-разному, это связано с устареванием советской системы и внедрением новых обозначений. Из приведенной таблицы 1 видно, к какому классу относится арматура с приведенной маркировкой.

Арматура 1 класса – круглый гладкий металлический стержень, который применяется только в составе монтажной либо поперечной конструкции в зданиях, не испытывающихсильных нагрузок и сопротивления. Использовать арматуру этого класса для каркаса опорных или несущих элементов попросту запрещено: недостаточно сцепление с бетоном из-за гладкого профиля, да и прочности для решения таких задач ей не хватит.

Назначение класса А2 то же, что и у А1 – монтажная арматура.

А вот класс А3 – универсальный, поскольку пригоден для решения строительных задач, в нем оптимально для жилого домостроения сочетаются прочность и сопротивление напряжениям. Такая арматура долговечна, это традиционный компонент для стандартных железобетонных изделий.

Арматура класса А4 прочнее и выдерживает более серьезные нагрузки, чем А3, и потому используется как материал для каркаса сильно напряженных конструкций, в том числе фундамента дома. Классы А5 и А6 в частном жилищном строительстве не используются.

Дополнительная маркировка арматуры указывает на устойчивость к коррозии (индекс К в конце аббревиатуры), на свариваемость (индекс С), на термическую упрочненность (Т). Эти обозначения увеличивают базовую стоимость продукта.

Виды профиля арматуры.

C класса А2 и выше, у арматуры периодический профиль, или рельефная поверхность стержня. Серповидный рисунок профиля указывает на стойкость арматуры к разрывным нагрузкам. Поэтому стержни серповидного профиля лучше использовать для тонкостенных конструкций. Кольцевой профиль говорит о сильном сцеплении с бетоном, поэтому такая арматура подойдет для капитальных железобетонных конструкций.

Арматура каждого класса производится в нескольких вариантах диаметра стержня. Варианты отличаются друг от друга прочностью и ценой. Как остановиться на правильной величине диаметра? Главный свод правил, который описывает требования к арматуре, расчетные нюансы и ограничения – СНиП 52-01-2003 “Бетонные и железобетонные конструкции. Основные положения”. К нему прилагаются уточняющие и дополняющие пособия, инструкции и правила. Об этом СНиПе стоит знать, что без него невозможно спроектировать ни одно строение, где предполагается возведение железобетонных конструкций. В том случае, если дом спроектирован специалистом, в проекте в разделе “Ведомость материалов” указываются параметры и количество арматуры. Если проекта дома нет, то общие правила, которым руководствуются при определении диаметра арматуры, таковы:

• при длине стороны фундамента менее 3 м допускается использование металлической арматуры диаметра не менее 10 мм
• при длине стороны фундамента 3 м и более используются стержни диаметром не менее 12 мм

При этом в одном слое арматуры продольные стержни должны иметь одинаковый диаметр.

• диаметр поперечной арматуры, которая соединяет между собой продольные стержни, допускается меньше, но не менее 6 мм и не менее ¼ наибольшего диаметра продольных стержней. Это относится к высоте будущего арматурного каркаса до 80 см
• если высота каркаса все же более 80 см, то диаметр поперечной арматуры – не менее 8 мм
• содержание армирующих элементов в основании составляет не менее 0,1% площади сечения фундамента.

Подробную таблицу значений можно посмотреть в таблице 2. Идея в том, что, зная площадь сечения фундамента (для этого его ширину умножают на высоту), ее сравнивают с площадью сечения нескольких прутов стандартного диаметра, и таким образом выбирают подходящий вариант. Если запланирована постройка дома на ленточном фундаменте высотой 0,6 м и шириной 0,4 м, то площадь сечения = 0,4X0,6 = 0,24 кв.м, или 2440 кв.см. 0,1% этой величины – 2,4 кв.см. Этой величине соответствуют два прута по 14 мм либо три по 12 мм.

Еще одна величина – длина прута. Металлическую арматуру, как правило, продают со стандартной длиной прутьев 6, 9 или 11,7 м. Но при заказе на нашем сайте при выборе арматуры можно найти стержни длиной 2,9 м.

Как принять решение о выборе

Выбирают арматуру, уже зная тип грунта, определившись с типом фундамента и сделав необходимые расчеты, а также представляя себе габариты, конструкцию и материалы стен дома. Для фундамента рекомендуется использовать стальную арматуру классов 3 или 4. При строительстве дома не более 2-х этажей на ленточном фундаменте достаточно использовать арматуру в диапазоне от 10 до 16 мм. Проблемная почва (или слабонесущий грунт), такая, как глина, потребует арматуры большего сечения, чем песчаный грунт на участке застройки. В этом случае сечение арматуры стоит увеличить в 1,5-2 раза и выбирать арматуру диаметром не менее 16 мм. Плиточный фундамент, который подходит для строений без подвалов, потребует более прочных стержней в каркасе, чем другие типы фундамента, и здесь следует остановиться на диаметре не менее 14 мм. Чем больше дом и тяжелее материал изготовления стен и перекрытий, тем шире должно быть сечение стержня. Дом, построенный на каркасе из арматуры диаметром сечения менее 10 мм, окажется недолговечным – такой каркас не выдержит нагрузок. Арматура диаметром сечения больше 40 мм для строительства частных домов не используется.

Сварная сетка из арматуры.

Связанная арматура.

Кроме того, важно, каким способом планируют соединять элементы каркаса – сваривать либо связывать. В первом случае стоит убедиться, что в маркировке арматуры присутствует индекс С, указывающий на то, что в процессе сварки продукт не станет хрупким в точках соединения, либо выбирать арматуру класса 3 – сваривается она лучше, чем продукт классом выше. В случае, если каркас будет связываться, потребуется еще арматура Вр. Оптимальный вариант для частного домостроения – проволока с диаметром 1,2 мм. Она прочна и при производстве обрабатывается термически, в итоге получается гибкий и поэтому удобный для вязки материал, устойчивый к растяжению и разрывам.

Если выбор сделан правильно, то каркас для фундамента получится надежным, способным выдерживать серьезные вертикальные нагрузки и горизонтальные воздействия. Фундамент получится устойчивым к вспучиванию грунта при промерзании зимой, к движениям грунтовых вод. Дом с таким основанием даст минимальную усадку и верно прослужит много лет, не доставляя неприятностей в виде разрушения фундамента и стен.

Таблица 1. Виды арматуры и их обозначения.

Вид арматуры	Класс арматуры
	Обозначение
	Старое	Новое
Стержневая горячекатанная (ГОСТ 5781-82*):
гладкая	А-I	А-I(А-240)
переодического профиля	А-II	А-II(А-300)
	Ас-II	Ас-II(Ас300)
	A-III	A-III(А-400)
	А-IV	А-IV(А-600)
	А-V	А-V(А-800)
	А-VI	А-VI(А-1000)
Сталь арматурная термически упрочненная для ж/б конструкций Технические условия ГОСТ 10884-94	Ат-IV	Ат 400с
		Ат 500с
		Ат 600
		Ат 600с
		Ат 600к
		Ат 800к
		Ат 1000
		Ат 1000к
Обыкновенная арматурная проволока:
гладкая	В-I	–
переодического профиля	Вр-I	–

Таблица 2. Расчетная площадь сечения арматуры при числе стержней, кв.см

Диаметр, мм	Расчетные площади поперечного сечения, см2, при числе стержней.
	1	2	3	4	5	6	7	8	9	10
3	0.071	0,14	0,21	0,28	0,35	0,42	0,49	0,57	0,64	0,71
4	0,126	0,25	0,38	0,5	0,63	0,76	0,88	1,01	1,13	1,26
5	0,196	0,39	0,59	0,79	0,98	1,18	1,37	1,57	1,77	1,96
6	0,283	0,57	0,85	1,13	1,42	1,7	1,98	2,26	2,55	2,83
7	0,385	0,77	1,15	1,54	1,92	2,31	2,69	3,08	3,46	3,85
8	0,503	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53	5,03
9	0,636	1,27	1,91	2,54	3,18	3,82	4,45	5,09	5,72	6,36
10	0,785	1,57	2,36	3,14	3,93	4,74	5,5	9,28	7,07	7,85
12	1,313	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18	11,31
14	1,539	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85	15,39
16	2,011	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,1	20,11
18	2,545	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,9	25,45
20	3,142	6,28	9,41	12,56	15,71	18,85	21,99	25,14	28,28	31,42
22	3,801	7,6	11,4	15,2	19	22,81	26,61	30,41	34,21	38,01
25	4,909	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,13	49,09
28	6,158	12,32	18,47	24,63	30,79	36,95	43,1	49,26	55,42	61,58
32	8,042	16,08	24,13	32,17	40,21	48,25	56,3	64,34	72,38	80,42
36	10,18	20,36	30,54	40,72	50,9	61,08	71,26	81,44	91,62	101,8
40	12,56	25,12	37,68	50,24	62,8	75,36	87,92	100,48	113,04	125,6

Армирование стены бетонного фундамента | Лицензированные специалисты по строительству

В этой статье рассматриваются требования NZS 3604:2011 по армированию фундаментных стен в зданиях с деревянным каркасом.

NZS 3604:2011 «Здания с деревянным каркасом» описывает армирование монолитных бетонных и бетонных каменных фундаментных стен со свайной системой фундамента, поддерживающей легкие конструкции с деревянным каркасом (см. параграф 6.11.7 и рисунки 6.13, 6.14 и 6.15 стандарт).

Основы армирования

Армирование обычно состоит из деформированных стержней диаметром 12 мм (D12). Использование деформированных стержней, имеющих неровную поверхность, создает хорошее сцепление между арматурой и бетоном. Устанавливаются как горизонтально, так и вертикально с интервалами в зависимости от:

• высоты стены
• независимо от того, является ли стена монолитным бетоном или бетонной кладкой
• должна ли стена поддерживать 1 или 2 этажную конструкцию
• независимо от того, консольная стена или нет.

Детали армирования стен фундамента из монолитного бетона и бетонной кладки приведены в таблице 1 и показаны на рисунках 1 и 2.

Тип фундаментной стены		Усиление
		Фундамент	Настенный горизонтальный	Настенная вертикальная
Монолитный бетон	1-этажное здание (стена не консольная)	1/Д12*	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 600 мм для стен высотой >1 м
	2-этажное здание (стена не консольная)	2/D12	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 500 мм для стен высотой > 1 м
	1- или 2-этажное здание (консольная стена)	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	Один D12 с расстоянием между центрами 400 мм плюс один D12 сверху	D12 @ 400 центров максимум
Бетонная кладка	1-этажное здание (стена не консольная)	1/Д12*	Один D12 сверху и один D12 посередине для стен высотой > 1 м	D12 @ 800 мм между центрами
	2-этажное здание (стена не консольная)	2/D12	D12 на средней высоте для стен высотой > 1 м и D12 наверху	D12 с межосевым расстоянием 800 мм
	Консольная стена	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	D12 @ 800 мм между центрами	D12 @ 400 мм между центрами

* 2/D12, где фундаментная стена поддерживает каменную облицовку.

Рис. 1: Армирование стены монолитного фундамента одноэтажного дома.

Изображение предоставлено журналом BRANZ Build.
Примечание: Горизонтальная арматура в соединительной балке на расстоянии 800 мм от центра.

Изображение предоставлено журналом BRANZ Build

В сочетании с бетонными плитами на цокольных этажах

NZS 3604:2011 содержит детали армирования для фундаментов по периметру в сочетании с бетонными плитами на цокольных этажах, поддерживающих легкую конструкцию – см. рис. 7.13 (В), 7.14(В) и 7.14(С) Стандарта.

Стандарт также содержит сведения об армировании, если комбинированный фундамент по периметру/бетонная плита на первом этаже также поддерживает каменную облицовку – см. рисунки 7.15(B), 7.16(B) и 7.16(C).

Детали армирования комбинированных плит фундамента/бетонных перекрытий приведены в таблице 2 и показаны на рисунках 3 и 4. 7.14(А), 7.15(А) и 7.16(А) Стандарта. Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре фундамента по периметру.

Край основания	Усиление
	Фундамент (основание фундаментной стены)	Горизонтальная стена (верх фундаментной стены)	Вертикальный	Нахлест (сетка плиты и армирование фундамента)
Монолитный бетон (1 или 2 этажа)	Два D12	Один D12 (верхний)	R10 @ 600 мм между центрами	300 мм
Монолитный бетон (1 или 2 этажа с облицовкой каменной кладкой)	Два D12 (горизонтально)	Один D12 (верхний)	R10 @ 600 мм между центрами	400 мм
Бетонная кладка (1 или 2 этажа с легкой облицовкой)	Два D12 (расположенные горизонтально или вертикально)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	300 мм
Бетонная кладка (1 или 2 этажа с облицовкой каменной кладкой)	Два D12 (по горизонтали)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	400 мм

Рис. 3: Армирование кромки монолитного бетонного фундамента для 1 или 2 этажей.

Изображение предоставлено журналом BRANZ Build.

Изображение предоставлено журналом BRANZ Build

Перехлест и изменение направления

Если горизонтальные арматурные стержни меняют направление и в других ситуациях, когда они должны быть уложены внахлест, нахлест должен составлять не менее 500 мм. На углах нахлесты должны быть не менее 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(a).

Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм, которая является мягкой и легко гнется, на каждом конце нахлеста и через равные промежутки между ними.

Хомуты и отводы

Если в основаниях комбинированной фундаментной стены/бетонной плиты на грунтовых перекрытиях требуются пары горизонтальных арматурных стержней, они должны быть соединены хомутами. Хомуты формируются из арматурных стержней Р10 (гладких), установленных с шагом 400 мм и связанных стальными стяжками в местах соединения арматуры и хомутов (см. рис. 4). Простые арматурные стержни, используемые в качестве хомутов, имеют минимальный диаметр изгиба, в два раза превышающий диаметр стержня.

Изгибы деформированной продольной арматуры, образующие крюк или образующие прямой угол, должны быть не менее пятикратного диаметра стержня – например, минимальный диаметр изгиба для деформируемой арматуры диаметром 12 мм составляет 60 мм.

Другие требования к армированию

Другие требования к армированию фундаментных стен и фундаментов:

Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011 Рисунок 6.12 (см. Рисунок 5).

Рис. 5: Стены ступенчатого фундамента.

Изображение предоставлено журналом BRANZ Build

Там, где бетон или бетонная кладка прилегают к земле, армирование должно иметь толщину бетона не менее 75 мм.

Проемы в фундаментных стенах размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема. Эти стержни должны выступать не менее чем на 600 мм за каждый угол проема. При глубине перемычки менее 650 мм планки для обрезки косяка должны быть согнуты у их вершин на расстоянии 60 мм от верха бетона.

Викторина

1. Арматура деформируемая для бетонных и каменных фундаментных стен по НЗС 3604:2011 это:

1. диаметром 8 мм
2. Диаметр 10 мм
3. Диаметр 12 мм
4. Диаметр 16 мм.

2. Используются деформированные стержни, потому что они:

1. легче скользят по бетону
2. образует хорошую связь с бетоном.

3. Нахлесты до горизонтальной арматуры D12 должны быть не менее:

1. 300 мм
2. 500 мм
3. 700 мм
4. 1000 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

1. 20мм
2. 55 мм
3. 60 мм
4. 65 мм

1. Арматура деформируемая для бетонных и бетонных каменных фундаментных стен по НЗС 3604:2011 это:

c. диаметром 12 мм

2. Используются деформированные стержни, потому что они:

b. образует хорошее сцепление с бетоном

3. Нахлест горизонтальной арматуры D12 должен быть не менее:

b. 500 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

а. 20 мм


Размер стальной арматуры для фундамента здания G+0, G+1, G+2 и G+4

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4 | размер стальной арматуры для фундамента здания G+0 | диаметр стального стержня арматуры для фундамента здания G+1 | диаметр стального стержня арматуры для фундамента здания G+2 | диаметр стального стержня арматуры для фундамента здания G+3.

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4

Фундаментный фундамент является основной важной частью конструкции вашего здания. Обычно они изготавливаются из бетона со встроенной арматурой (арматурным стержнем), который заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.

В конечном счете, вся общая нагрузка вашей строительной конструкции, поступающая на фундамент, от фундамента безопасно переходит на другой слой грунта, чтобы предотвратить оседание или разрушение конструкции, вам понадобится прочный фундамент из фундаментов. На ум приходят общие вопросы: «Какой размер или диаметр арматурного стержня лучше всего подходит для фундамента вашего здания G+1, G+2 и G+4, некоторые люди путают использование арматуры. Обычно мы используем арматурный стержень размером 10 мм (#3), 12 мм (#4), 16 мм (#5) и 20 мм (#6) для сетчатого стержня прочных оснований.

Фундамент фундамента здания G+0, G+1, G+2 и G+4 обычно выполняется из железобетона, в котором сетчатые стержни, состоящие из основной арматуры и распределительной арматуры, залитой в бетон, повышают прочность бетона на растяжение.

Поскольку бетонная конструкция состоит из смешанной смеси портландцемента, песка, гравия и воды в требуемой пропорции для достижения их заданной прочности на сжатие, она хороша на сжатие, но слаба на растяжение, для повышения прочности бетона на растяжение встроен арматурный стержень. в нем, если бетон армирован сталью, которая известна как железобетон цемента.

Как мы знаем, в разных странах мира есть своя градация, спецификация стали и запись обмеров арматурного проката. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют обычную систему измерения США. В Соединенном Королевстве измерения основаны на имперской и метрической системе, и в большинстве других стран мира используется метрическая система.

Арматура представляет собой короткую форму арматурного стержня или стальной арматуры, это стальной стержень или стальная арматура, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как фундамент, фундамент, колонна, балка и плита домостроения, а также используется в армированной кладке. структуры, такие как подпорная стена и несущая стена. Применяется для повышения прочности бетонной конструкции.

В этой статье вы узнали о размерах (диаметре) арматурного стержня или железного стержня для фундамента здания G+0, G+1, G+2 и G+4. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.

В Соединенных Штатах, в соответствии с имперской и американской системой измерения, обычно мы используем номер 3 (# 3), № 4, № 5 до № 6 (# 6) или диаметр от 3/8 дюйма до 3/4 дюйма стали. арматурный стержень для фундаментов 1-го этажа (Г+0), 2-го этажа (Г+1), 3-го этажа (Г+2) и 4-го этажа (Г+4) здания.

В Индии, в соответствии с метрической системой, обычно мы используем стальной арматурный стержень размером 10 мм, от 12 мм до 16 мм или диаметром для фундаментов 1-го этажа (G+0), 2-го этажа (G+1), 3-го этажа (G+2). ) и 4-й этаж (G+4) здания.

Используя эмпирическую линейку, как правило, арматурный стержень диаметром 10 мм или № 3 на расстоянии 6 дюймов C/C ([email protected]″ C/C из Fe500), используемый для фундамента одноэтажного здания (G+0), 12 мм или №4 ([email protected]″C/C из Fe500) для двухэтажного (G+1) и трехэтажного (G+2) диаметр арматурного стержня 16 мм или №5 ([email protected]″C/C из Fe500) используется для фундамента четырехэтажного (G+3) здания.

Размер стального стержня арматуры для фундамента G+0/ 1-го этажа здания :- мы примем конструкцию G+0 (одноэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 10 мм или номер 3 (#3) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум 3-4 фута в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 10мм (№3) арматуры (стальной арматуры) для фундамента 1 этажа/1 этажа/жилого дома G+0.

Размер арматурного стержня для фундамента здания G+1/ 2-го этажа :- мы примем конструкцию жилого дома G+1 (два этажа), используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 4 до 5 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундаментов двухэтажных/2-х этажей/жилых домов Г+1.

Размер арматурного стержня для фундамента здания G+2/ 3-го этажа :- мы примем конструкцию жилого дома G+2 (трехэтажное) со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используем ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 5 до 6 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундамента трехэтажного/3-го этажа/жилого дома G+2.

Размер арматурного стержня для основания G+3/4-го этажа здания :- мы примем конструкцию G+3 (четырехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используем ячеистой сетки 16 мм или номер 5 (#5) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 6 до 7 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 16 мм (№5) арматуры (стальной арматуры) для фундаментов четырехэтажного/4-го этажа/жилого дома G+3.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Для запоминания

основной арматурный стержень = 10 мм (#3)
● диаметр распределительного стержня = 10 мм (#3)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

2) Диаметр стальная арматура для фундамента Г+1/ двухэтажного дома

● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

3) Диаметр стального арматурного стержня для фундамента G+2/трехэтажного здания

● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● шаг распределительной арматуры = 150 мм (6″)

4) Диаметр стального арматурного стержня для фундамента G+3/четырехэтажного дома

● диаметр основного стержня = 16 мм (#5)
● диаметр распределительного стержня = 16 мм (#5)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

Армирование стен подвала | Установка CarbonArmor и ArmorLock

Главная»Ремонт фундамента»Продукты для ремонта фундамента»Системы армирования стен

В нашей системе армирования стен CarbonArmor® для ремонта стен фундамента используются материалы прочнее стали

Сверхпрочные полосы. В системе CarbonArmor® используются полоски из эпоксидной смолы и углеродного волокна для укрепления и стабилизации стен фундамента, которые треснули или прогнулись.

Назначение:

Система CarbonArmor® для армирования стен , разработанная компанией Foundation Supportworks, представляет собой современное решение, используемое для ремонта треснувших и изгибающихся фундаментных стен .

CarbonArmor® укрепляет и стабилизирует стены подвала, используя ту же технологию, которая используется Министерством обороны США, Инженерным корпусом армии и аэрокосмическими инженерами для укрепления бомбоубежищ, небоскребов и мостов.

Характеристики продукта

• Изготовлен из армированного волокном полимера, который в 10 раз прочнее стали
• Специально разработан для укрепления и стабилизации стен подвала
• Высокопрочная эпоксидная смола поглощает давление стены
• Не требует копания снаружи
• Большинство установок завершено менее чем за один день

Трещины в стене фундамента и прогибающиеся стены подвала являются признаками того, что ваш фундамент нуждается в ремонте. Наши решения для ремонта стен подвала из углеродного волокна помогут укрепить изгибающиеся стены и устранить трещины.

Трещины в фундаменте и деформация — серьезные проблемы, которые со временем усугубятся, если их не устранить. Опытные специалисты по ремонту фундамента в Frontier Foundation & Crawl Space Repair могут определить, какие условия вызывают это повреждение фундамента.

Точно диагностируя причину проблем с фундаментом, мы можем определить, является ли армирование стен углеродным волокном лучшим решением для вашего фундамента.



Бесплатная смета армирования стен подвала в Теннесси и Кыргызской Республике

Запланировать БЕСПЛАТНУЮ оценку

Когда дело доходит до ремонта фундамента, специалисты Frontier Foundation & Crawl Space Repair являются экспертами! Свяжитесь с нами сегодня, чтобы составить бесплатную смету ремонта фундаментной стены в Нэшвилле, Кларксвилле, Джексоне и окрестностях!

Чем раньше вы отремонтируете поврежденные стены фундамента, тем лучше

Признаки повреждения фундамента обычно легко обнаружить. Стены фундамента, построенные из бетонных блоков, обычно трескаются вдоль линий стыков между блоками, образуя горизонтальную трещину около средней точки стены и трещины «ступеньки» в углах.

Трещины в заливных бетонных стенах часто представляют собой диагональные трещины, идущие от нижних углов стены к верхнему центру. При любом типе фундамента трещины могут сопровождаться участками стены, изгибающимися или наклоняющимися внутрь.

Очень сильный, но почти невидимый. После очистки стены для обеспечения хорошей адгезии техник маскирует каждое место полоски из углеродного волокна и пропитывает кирпичную кладку эпоксидной смолой. Усиление CarbonArmor® становится частью конструкции стены и может быть скрыто слоем краски.

Ленты из углеродного волокна и эпоксидная смола делают низкопрофильный ремонт

Как только наши специалисты по ремонту фундамента узнают, сколько лент из углеродного волокна потребуется для надлежащего укрепления стены, процесс установки пойдет быстро. Для приклеивания полос CarbonArmor® к стене и повышения прочности каждой полосы используется высокопрочная эпоксидная смола. После завершения ремонта полосы «исчезнут», когда вся стена покроется слоем краски.

Остановить движение стенки внутрь. Система ArmorLock® состоит из ремней и скоб, которые соединяют полосы усиления CarbonArmor® с каркасом здания по периметру.

Решение проблем наклона стены с помощью CarbonArmor® и ArmorLock®

Когда давление грунта вызывает наклон верхней части стены фундамента внутрь, требуется дополнительное усиление.

Здесь на помощь может прийти система ArmorLock®. ArmorLock® предназначен для использования в сочетании с усилением CarbonArmor®.

В системе ArmorLock® к каждой полосе ArmorLock® приваривается сверхпрочный ремешок из углеродного волокна, который крепится к прочному стальному кронштейну, привинченному к балке обода.

Крепление фундаментной стены к краевой балке предотвратит давление грунта, которое оттолкнет верхнюю часть стены внутрь от этого каркаса по периметру.

Поскольку система ArmorLock® занимает очень мало места, обычно нет необходимости перемещать воздуховоды и другое подвальное оборудование.

Специалисты Frontier Foundation & Crawl Space Repair используют полоски CarbonArmor® для укрепления отремонтированной трещины в стене фундамента.

Используйте стежки для стен CarbonArmor® для армирования трещин в стене

Стену фундамента с трещинами можно отремонтировать с помощью полиуретановой инъекции, эпоксидной смолы или ремонтного раствора для заполнения и герметизации трещины.

Какой бы метод ни применялся, ремонт можно усилить с помощью полосок CarbonArmor® при ремонте стеновым швом.

Ваш техник по ремонту фундамента и подполья Frontier заполнит трещину эпоксидной смолой, что значительно улучшит общую устойчивость стены.

Чтобы сделать заделку сплошной трещины еще прочнее и стабильнее, вы не сможете превзойти производительность стеновых стежков CarbonArmor®.

Убедитесь, что ваш дом поддерживается стабильным фундаментом с решениями для армирования углеродным волокном от Frontier Foundation & Crawl Space Repair

Мы специализируемся на различных постоянных решениях для стабилизации фундамента, ремонта трещин в стенах и выпрямления изгибающихся стен подвала. Не ждите, пока проблема усугубится. Свяжитесь с Frontier Foundation & Crawl Space Repair по телефону 1-833-428-2988, чтобы поговорить с нашей командой экспертов, или свяжитесь с нами через Интернет и запланируйте осмотр и оценку укрепления вашего фундамента.



Оценка разрушения и усиления фундамента 20-этажного жилого дома

F. Lopez-Gayarre ¹ , M. B. Prendes-Gero ² , M. I. Alvarez –Fernandez ³ , F. L. Ramos-Lopez ⁴ , L. Jorge Noval-Muñiz ⁵

¹ Факультет строительства и производства, Инженерная школа Хихона, Кампус-де-Виеск, Астурия, Испания

² Департамент строительства и производства. Университет Овьедо – Политехнический университет Миерес, Астурия, Испания

³ Кафедра разработки и разведки рудников, Школа горного дела, Университет Овьедо, Астурия, Испания

⁴ Факультет физики. Университет Овьедо Campus de Viesques, Астурия, Испания

⁵ Архитектор. Хорхе Новаль, Архитектурная студия, S.L. Хихон, Астурия, Испания

Адрес для корреспонденции: Ф. Лопес-Гайарре, Департамент строительства и производства, Инженерная школа Хихона, Кампус-де-Виескес, Астурия, Испания.

Электронная почта:

Copyright © 2012 Научное и академическое издательство. Все права защищены.

Аннотация

В данном исследовании мы представляем результаты судебно-медицинской экспертизы и решение, предложенное для фундамента 20-этажного здания, расположенного в центре города Овьедо (Испания), построенного между 1957 и 1962 г. и отремонтирован в 2002 г. Во время исследования, проведенного для оценки первоначального фундамента, было обнаружено, что сопротивление грунта было несколько меньше, чем учитывалось при расчете, и поэтому фундамент здания должен был быть быть усилен. В этой статье мы представляем подробное описание проблемы; определите источник отказа, представьте принятое решение и последующий конструктивный процесс. Оценив различные решения, мы решили построить кессоны. Таким образом, фундамент здания был перенесен на уровень с более прочным слоем грунта. В центре внимания этого исследования является представление в качестве основной причины аварии проникновения иловых вод, поступающих из коллектора, расположенного в районе, прилегающем к зданию, что изменило грунт и привело к потере его сопротивления. Также актуально конструктивное решение, принятое для решения проблемы. В этом исследовании дается подробное описание процесса строительства, с тем чтобы можно было заменить первоначальный фундамент другим фундаментом, расположенным на глубине -3,75 м от первого уровня. Наконец, мы представляем результаты, полученные в результате анализа и решения проблема.

Ключевые слова: Судебно-медицинская экспертиза, Одиночный фундамент, Кессоны, Опоры колонн

Ссылка на эту статью: Ф. Лопес-Гайарре , М. Б. Прендес-Геро , М. И. Альварес-Фернандес , Ф. Л. Рамос-Лопес , Л. Хорхе Новаль-Муньис , Оценка разрушения и усиление фундамента 20-этажного жилого дома, Международный журнал строительства и управления , Том. 2 № 1, 2013. С. 23-31. doi: 10.5923/j.ijcem.20130201.04.

Статья.

1. ВВЕДЕНИЕ И ПРИМЕНЕНИЕ

2. Геология, гидрогеология и геотехника в области

3. Описание Проблема

. 3. Описание Проблема

. Выводы

1. Введение и предыстория

Здание «Ла Хирафа» расположено в центре города Овьедо (Испания) и было построено между 1957 и 1962 годами. Оно планировалось как многоцелевое здание, включающее гостиницу, социальный клуб, магазины и офисы. В 2002 году владельцы здания решили отремонтировать его и превратить в роскошные дома. Здание состоит из двух секций, разделенных деформационным швом. Самая высокая часть здания имеет 20 этажей, в том числе этаж частично ниже уровня земли. На нижних этажах до сих пор находятся магазины и офис почтовой службы. Нижняя часть поднимается до восьмого этажа (рис. 1). Структура здания построена из железобетонных каркасов.

Первоначально предполагалось провести реабилитацию путем обновления фасада, сноса внутренней перегородки и сохранения всей конструкции после ремонта и усиления некоторых балок и колонн. валы, предназначенные для лифтов. Работы затянулись дольше, чем планировалось изначально, потому что команда технического руководства обнаружила проблемы в первоначальном фундаменте здания. Недра района состоят в основном из суглинков с допустимым напряжением от 0,35 до 0,45 МПа. На основании таких данных был произведен расчет исходного фундамента. С целью проверки фундамента здания было проведено зондирование тротуара главного фасада здания, при котором установлено, что фундамент фактически построен на глиняном слое с приведенным допускаемым напряжением от 0,20 до 0,30 МПа. . Данные, полученные в ходе исследования, были проверены путем осмотра части подвального этажа здания. Техническое управление, отвечающее за реконструкцию здания, приняло решение заменить существующий фундамент новым фундаментом, построенным на глубине 3,75 м от глубины первоначального фундамента, чтобы обеспечить адекватную передачу нагрузок на грунт.

В данной статье представлено подробное описание рассматриваемой проблемы и решения, принятые для ее решения. Учитывая характеристики грунта и глубину твердого слоя, было принято решение построить кессоны[1]. Чтобы достичь нового твердого слоя грунта, процесс создания кессонов заключался в разгрузке бетонных столбов с помощью вспомогательной металлической конструкции с использованием эпоксидных смол в качестве соединения между сталью и бетоном[2].

Это исследование начинается с анализа геологии и гидрогеологии района. В следующем разделе мы представляем подробное описание проблемы, связанной с первоначальным фундаментом здания. В четвертой части мы объясняем принятое решение и описываем последовавший за ним конструктивный процесс. В заключение приведем выводы, полученные в результате выполненной работы.

2. Геология, гидрогеология и геотехника Района

В городских недрах Овьедо преобладают материалы мелового периода. Эти материалы имеют карбонатно-кремнепластическую природу и имеют емкость около 200 м3.

Поверх этих материалов располагаются случайные залежи материалов третичного слоя, речно-озерного характера, образованные базальным конгломератовым разрезом (с известняками верхнего мела), на котором имеются залежи белых мергелистых известняков, мергелей разноцветных и выше вверху смеси мергелей и песчаных глин.

Как показано на рис. 1, в окрестностях имеется ряд субвертикальных разломов, которые имеют тенденцию проходить в направлении СЗ-ЮВ и СВ-ЮЗ.

Рисунок 1 . Местоположение и текущая высота здания

Рисунок 2 . Геологическая среда здания «Ла Хирафа»

Под зданием «Ла Хирафа» материалы сгруппированы по двум типологиям со следующими геотехническими характеристиками:

● Средний третичный (глины и суглинки): Преобладающими материалами являются пласты суглинков, суглинков и беловато-зеленых глин. Глинистый разрез экспансивного типа (высокой пластичности), типа СН и МН по классификации Касагранде. Поэтому могут произойти сдвиги в фундаментах. В этом разрезе встречаются гипсы, либо очень рассеянные в слоях суглинков, либо линзы, предполагающие значительное воздействие на бетон, что связано с применением специальных цементов. Что касается допустимых напряжений, то они составляют примерно 0,4 МПа для суглинков и снижаются до 0,2 МПа для глинистых горизонтов.

● Формасьон Овьедо (меловой период): Это известняк и желтоватый песчанистый известняк с высокой несущей способностью (более 1 МПа). Они могут представлять карстификацию, что может вызвать проблемы с фундаментом из-за проблем с опусканием и скоплением воды. В этих материалах циркуляция, кроме карстовой, еще и трещинная. Связанные с более песчаными известняками, проблемы метеоризации могут стать серьезными, в этом случае вызывая случаи сжимаемости под нагрузкой.

Контакт между третичными и меловыми породами (Formación Oviedo) неуместен; таким образом, на определенной глубине мы ожидаем обнаружить карстовый палеорельеф по отношению к кровле здания «Формасьон Овьедо», связанный с субаэральным проявлением карбонатных материалов и перерывом в осадконакоплении, что может вызвать геотехнические проблемы. В зоне, окружающей здание, контакт между этими материалами механический, посредством разлома.

С гидрогеологической точки зрения в этом районе сосуществуют два типа материалов:

● Непроницаемые материалы: суглинки и глины третичного слоя.

●Проницаемые материалы из-за растрескивания и карстирования мелового слоя, такие как песчаный известняк в здании «Formación Oviedo». Связанный с ними Фонтан Санта-Клары впадает в прилегающие районы.

3. Описание проблемы

Первоначально предполагалось провести реконструкцию здания, сохранив всю первоначальную железобетонную конструкцию нетронутой, отремонтировав и укрепив только те участки, которые представляли патологию. После того, как внутренняя перегородка была снесена, был проведен детальный осмотр здания, в ходе которого было установлено, что балки и опоры конструкции в целом находятся в хорошем состоянии. Пористость бетона и поступательное движение фронта карбонизации обусловили целесообразность защиты бетона, чтобы гарантировать долговременную прочность конструкции. Список наиболее значительных обнаруженных повреждений выглядел следующим образом:

→Обнаружен прогиб главного фасада здания на 15 см из-за неправильного расположения облицовочных плит.

→В перекрытии частично ниже уровня земли рама некоторых столбов была согнута и выставлена ​​на воздух из-за эффекта местного коробления элемента.

→ В некоторых местах нижней стороны плиты каркас подвергался воздействию воздуха из-за используемой строительной системы. Плиты были построены с использованием бетонных балок толщиной 15 см на месте. В пострадавших районах причиной упомянутого ущерба была плохая работа во время строительства.

→Одна из балок цоколя дала трещину из-за перенапряжения бетона. Поэтому мы приступили к раскреплению балки, чтобы отремонтировать и усилить ее.

→В связи с многочисленными реформами, проводившимися на протяжении всего срока службы здания, на некоторых этажах из каркасов перекрытий были вырезаны стальные стержни.

В дополнение к уже упомянутым повреждениям, исследование структуры бетона показало, что 85% структуры уже подверглись карбонизации[3]. По этой причине руководители строительного проекта решили усилить конструкцию здания путем облицовки балок и колонн всей конструкции с использованием многослойного стального уголка и крепежа[4].

С другой стороны, плиты, пострадавшие от вышеупомянутого повреждения, были снесены и заменены новыми плитами из сталебетонных смесей.

В связи с действующими в Испании нормами в отношении условий защиты от пожаров[5] необходимо было добавить новую шахту лифта, а также новую герметичную лестницу, поэтому пришлось изменить конструкцию здания. . Эта реформа потребовала установки новых балок и столбов.

Для проверки пригодности существующего фундамента к запланированным в здании реформам, а с другой стороны, для расчета фундамента под новые столбы, здание было всесторонне обследовано.

Фундаментная система, использованная при строительстве здания, представляла собой поверхностный железобетонный одинарный фундамент без каких-либо связей. Глубина фундамента располагалась на уровне 1 м относительно уровня выпаса, соответствующего стали главного фасада здания.

Для расчета первоначального фундамента группа технического руководства определила, что допустимое напряжение грунта составляет 0,35 МПа. Эти значения были установлены проектировщиками на основе информации, полученной в результате геотехнического исследования, проведенного на участке до начала строительства здания. Сметы других проектировщиков также были учтены при проектировании и расчете фундаментов в зданиях, расположенных на прилегающей территории.

При первичном осмотре исходного фундамента было установлено, что при самой неблагоприятной гипотезе ветра в процессе формовки часть фундамента передавала на грунт напряжения величиной 0,45 МПа. С учетом геологии местности[6],[7] было принято, что фундамент здания заложен на краснокарбонатных суглинках мелового периода с допускаемым напряжением от 0,35 до 0,45 МПа. Хотя для расчета фундамента здания за значение допустимого сопротивления грунта было принято 0,35 МПа, большее его сопротивление априори гарантировало устойчивость фундамента.

Чтобы проверить эти крайности, было проведено еще одно геотехническое исследование. Для этого было проведено зондирование тротуара главного фасада здания. По полученным результатам установлено, что слой грунта в месте закладки фундамента сложен красноватыми мергелистыми глинами, вызванными изменением суглинков, вероятно, за счет иловых вод, с допускаемым напряжением от 0,20 до 0,25 МПа – незначительно. меньше, чем учитывалось при расчете. На рис. 3 представлен участок земли, полученный на основе данных проведенного зондирования. Анализ, проведенный на образце воды, собранной в недрах, при осмотре, проведенном рядом с одним из центральных фундаментов, наблюдается небольшое количество фекального загрязнения, где кажется, что вода из источника подземных вод, хотя и пропитана разрыв одного из коллекторов в районе юго-восточного-северо-восточного рубежа. Этот коллектор был отремонтирован в 2008 году.

Изучив полученные результаты, внутренний фундамент здания оказался неадекватным. Фундамент по периметру не представлял никаких проблем. Из того же исследования следует, что слой грунта с допустимым напряжением более 0,35 МПа располагался на средней глубине 2 м по отношению к глубине первоначального фундамента.

Рис. 3. Разрез, полученный на земле с помощью выполненного зонда

4. Предлагаемое решение

Усиление фундамента микросваями было исключено из-за стоимости, а также из-за проблем с местом для размещения оборудования, необходимого для установки существующих микросвай в частичный цокольный этаж. Также не было сочтено целесообразным добавить фундамент, поскольку считается, что они могут привести к чрезмерной осадке или потому, что увеличенный фундамент займет слишком много места в предлагаемом новом структурном распределении.

Для решения поставленной задачи по фундаменту здания были сооружены кессоны, смещающие фундамент на опорную поверхность, расположенную на глубине 4,75 м. Таким образом, к зданию можно было пристроить второй этаж в подвале. Для этого необходимо было разгрузить внутреннее основание здания с помощью вспомогательной металлической конструкции, которая опиралась на временный фундамент, построенный для этой цели, как показано на рис. 4.

Вспомогательная металлическая конструкция была прикреплена к столбу с помощью уплотнения с использованием эпоксидных смол (рис. 5). Используемые эпоксидные смолы [2] прилипают к бетону более 3 МПа и к стали 17 МПа. После затвердевания его сопротивление сжатию составляет от 80 до 90 МПа, а сопротивление флексотракции колеблется от 30 до 40 МПа.

Figure 4. Auxiliary structure for the unloading of the original pillars

Figure 5. Joint seal between the auxiliary structure to the pillar using epoxy resin

Разгрузка фундамента производилась с помощью плоских гидродомкратов, расположенных в опорах вспомогательной металлоконструкции. Таким способом можно обеспечить несимметричную передачу нагрузки, не допуская появления возможных дополнительных изгибов моменты на конструкцию. По периметру столба, в зоне контакта с нижней стороной плиты, укладывалась металлическая перемычка, которая соединялась с четырьмя металлическими уголками в каждом из углов столба, соединенными между собой крепежными элементами, которые доходят до стального уплотнения (рис. 6). Сечение уголков и расстояние между креплениями были рассчитаны таким образом, чтобы после разрезания стойки передача напряжения осуществлялась с помощью этой дополнительной металлической конструкции.

После того, как с помощью гидравлических домкратов было достигнуто 80% разгрузки, колонна была разрезана алмазной канатной пилой, как показано на рис. 6. со сносом его нижней части и первоначального фундамента. В течение этого периода два раза в день выполняется выравнивание, проверяя, не уменьшилось ли сечение столба. На рисунке 7 мы можем наблюдать столб в разрезе.

Стоит отметить, что через 12 часов после разрезания первого столба мы наблюдали, как две его части снова соединились. В первом случае такое обстоятельство, по-видимому, соответствовало опусканию вырезанного столба из-за возможного дефекта соединения эпоксидной смолой столба со вспомогательной металлической конструкцией.

Однако, после проведения нового выравнивания и проверки отметок, сделанных на столбе до разреза, было замечено, что в действительности нижняя часть секционного столба вместе с исходным основанием сместилась вверх из-за взаимодействия баллонов давления вспомогательного фундамента с ограниченным грунтом, на котором стоит исходный фундамент[8], как видно на рис. 8.

Рис. с помощью канатной пилы

Figure 7. A sectioned pillar

Figure 8. Interaction of the pressure bulbs of the auxiliary footing

The строительный процесс продолжился сносом колонны, а также фундамента, который существует под сделанным разрезом, как видно на рис. 9. Сразу после этого был изготовлен кессон.

Рисунок 9. Снос нижней части опор и первоначального основания оригинальный фундамент, мы решили установить глубину в 3,75 м. Таким образом, из-за проблемы, возникшей в фундаменте, мы смогли надстроить здание дополнительным этажом в подвале. На рис. 10 показан один из раскопанных кессонов. В верхней части раскопа можно наблюдать слой менее стойкого грунта с обилием красноватой глины. На дне котлована виден слой грунта, где был заложен новый фундамент. Рис. 10. Кессон На рис. 11 а видны усиленная и секционная колонна, изготовленный кессон, а также вспомогательная металлическая конструкция и одна из опор фундамента которые позволяют разгрузить столб. На рис. 11б мы наблюдаем снизу кессона нижнюю часть одной из секционных колонн, а также часть стальной конструкции, используемой для разгрузки колонны. Рис. 11. Секционная колонна, кессон, вспомогательная конструкция и фундамент Конструктивный процесс завершился удлинением колонны через уплотнение с использованием металлических уголков и крепежа до каркаса фундамента , с последующим строительством нового бетонного основания, как показано на рис. 12. Некоторые из колонн выдерживали максимальную нагрузку 120 тонн. При этом вспомогательная конструкция могла выдержать 125 т, а кессон 140 т. Из-за этой ситуации некоторые участки конструкций были форсированы (Рисунок 13). Figure 12. Pillars finished using metallic angle irons and fasteners Figure 13. Foundation zone reinforced using caissons 5. Conclusions Плохую конструкцию фундамента можно исключить, учитывая, что он исправно вел себя более 40 лет. Анализ пробы воды, отобранной в ходе обследований, проведенных на недрах здания, выявил наличие фекальных загрязнений, подтверждающих наличие шлама в фундаменте здания из-за разрыва одного из коллекторов на участке. В связи с этим снизилось сопротивление опорной поверхности фундамента, учитывая, что поступление иловых вод изменило карбонатный красноцветный суглинок мелового слоя. Эти суглинки стали красными суглинками с допустимым напряжением, которое немного меньше, чем у исходных суглинков. Расширение фундамента не считается хорошим решением, учитывая, что размеры фундамента не подходят для пола здания. После отказа от микросвай по финансовым причинам кессоны кажутся наиболее подходящим решением. Использование эпоксидных смол в качестве элементов для соединения стали и бетона, выдерживающих большие нагрузки, дает хорошие результаты. Разгрузку столбов следует производить постепенно и контролируемо, используя гидравлические домкраты, чтобы избежать асимметрии при разгрузке, которая может вызвать дополнительные напряжения, ослабляющие конструкцию. После того, как столб срезан, земля, заключенная между баллонами давления, соответствующими вспомогательному основанию, используемому для разгрузки столбов, подвергается повышенному сжимающему напряжению, которое имеет тенденцию поднимать исходный блок и часть нижней части столба, которая была вырезана ранее. Для предотвращения попадания иловых вод в толщу суглинистого грунта, на котором опирается фундамент, целесообразно устройство центрального и периферийного дренажа. Откачку таких вод необходимо производить с помощью насоса. Каталожные номера [1]   Калавера Руис, Дж., 2000 г. «Расчет расчетов расчетов, 4-е издание. Редактировать: ИНТЕМАК. [2]   Неффген, Б. 1985. «Эпоксидные смолы в строительной отрасли: 25 лет опыта». Международный журнал цементных композитов и легкого бетона, том 7, выпуск 4, страницы 253–260 [3]   Парк, округ Колумбия, 2008 г. «Карбонизация бетона по отношению к проницаемости CO 2 и деградации покрытий». Строительство и строительные материалы, том 22, выпуск 11, страницы 2260-2268. [4]   Шанмугам Н. Е., Лакшми Б., 2001. «Современный отчет о железобетонных композитных колоннах», Журнал исследований конструкционной стали, том 57, выпуск 10, страницы 1041-1080. [5]   CTE DB-SI, 2009. Código Técnico de la Edificación. Базовый документ. Системы против воспламенения. Министрио де ла Вивьенда, Испания. [6]   GutierrezClaverol, My Torres Alonso, M., (1995), Geología de Oviedo, Ediciones Paraíso, Oviedo. [7]   García Ramos, J.C., y GutierrezClaverol, M., (1995), Geología de Asturias , Ediciones TREA SL, Oviedo. [8]   Терзаги, К. Теоретическая механика грунтов. Эд. Джон Уайли и сыновья, 19 лет56. BuildingHow > Товары > Книги > Том А > Арматура II > Фундамент > Плотный фундамент BuildingHow > Товары > Книги > Том А > Арматура II > Фундамент > Плотный фундамент Сплошной фундамент Экстенсивный фундамент (который обычно называют ростверком) представляет собой унифицированный фундамент, проходящий по всей площади колонн. Как правило, ростверк используется в качестве фундамента здания, когда грунт имеет низкую несущую способность. Форма давления грунта в ростверке Поведение ростверка напоминает поведение решетки ленточного фундамента. Напряжения, действующие на грунт, больше в зоне колонн и меньше в промежуточных зонах. Наличие балок, выполняющих роль ребер жесткости, способствует более равномерному распределению давления грунта между зонами колонн и промежуточными зонами ростверка. (1) Ребристый ростверк В ребристом ростверке помимо единой фундаментной плиты имеются также балки, выполняющие роль ребер жесткости. Балки добавляют жесткости фундаменту, а также выравнивают напряжения грунта. Унифицированная фундаментная плита (ростверк) с ребрами жесткости (балками) <проект: FoundationRough20> Сборка опалубки и выполнение армирования ростверка, усиленного балками, — две относительно трудоемкие процедуры. Ребристый фундамент может быть усилен либо балками, либо стенами. В последнем случае армирование фундаментной плиты не зависит от армирования стены. Армирование ребристого ростверка Как показано на рисунке, арматуру ребристого ростверка можно разделить на три категории: (а ) арматура плит (выделена желтым цветом) (б) арматура свободных краев плит (выделена синим цветом) (c) арматура балок (зеленого цвета) Арматура колонн серого цвета. (2) Сплошной фундамент В сплошном ростверке только одна унифицированная фундаментная плита. Унифицированный монолитный ростверк является наиболее простой формой фундамента, и сборка его опалубки, а также его армирование, как правило, очень просты. Деталь армирования плотного фундамента Фундаментные плиты армированы двумя проволочными сетками, одна уложена на нижние волокна, а другая на верхние. Поскольку наиболее интенсивные напряжения возникают по оси колонн, окружающие их участки обычно усиливают более прочными или двойными решетками. Свободные края плит укрепляют обыкновенными шпильками или сеткой в ​​виде шпильки. Армирование сплошного ростверка Армирование сплошного ростверка можно разделить на три категории, как показано на следующем рисунке: (а) арматура плит (б) арматура свободных краев плит 23 3 (c) арматура на продавливание (при необходимости) в области, окружающей определенные колонны (красным цветом) Арматурные стержни колонн окрашены в серый цвет. Сплошной фундамент с арматурой на продавливание При больших нагрузках на колонны и аналогично небольшой толщине фундаментной плиты обязательно применение арматуры на продавливание. Это армирование может быть обеспечено обоймами хомутов, как в данном примере, пучками правильно согнутых арматурных стержней или специальными промышленными элементами. (3) Сплошной фундамент со скрытыми балками В ростверке со скрытыми балками плита фундамента унифицирована и не имеет дополнительных ребер жесткости. Это означает, что геометрически он так же прост, как и предыдущий случай. Монтаж его опалубки не требует больших усилий, в отличие от его армирования. Сплошной фундамент со скрытыми балками <проект: FoundationRough30> В ростверке со скрытыми балками фундаментная плита унифицирована и не имеет дополнительных ребер жесткости. Это означает, что геометрически он так же прост, как и предыдущий случай. Монтаж его опалубки не требует больших усилий, в отличие от его армирования. Армирование ростверка скрытым брусом Стремена, расположенные внутри скрытых балок, могут быть двуногими или четырехногими (как в этом примере). В других случаях можно использовать стремена с более чем четырьмя ножками. (4) Смешанный ростверк <проект: FoundationRough50> Фундамент смешанного ростверка включает сплошные части, части, подкрепленные балками и части, подкрепленные стенками.   Пример смешанного ростверка Монтаж опалубки и выполнение армирования смешанного ростверка сопряжены со многими трудностями, однако иногда это неизбежное решение, например, в подвальных помещениях, где обязательно наличие несущих стен. Foundations – Основы для инженера-строителя Типы фундаментов Ниже приведены типы железобетонных фундаментов, конкретный тип которых выбирается в зависимости от величины и распределения конструкционных нагрузок и несущей способности грунта. а) Фундамент отдельных колонн – обычно квадратный в плане, но иногда прямоугольный или круглый. b) Комбинированная основа – Комбинированная основа – это общая основа для двух или более столбцов в строке. Размещение арматуры зависит от формы диаграммы изгибающего момента и поперечной силы с учетом давления грунта и нагрузок колонны на фундамент. c) Ленточные фундаменты – под колоннами или стенами. d) Плотный фундамент – покрывает всю площадь конструкции в плане, детали аналогичны массивным плитам перекрытия с двухсторонним армированием или плоским плитам. e) Свайные фундаменты – включает детализацию верха сваи и свайной части. Покрытие Минимальная толщина покрытия до основной арматуры должна быть не менее 50 мм для поверхностей, соприкасающихся с землей, и не менее 40 мм для наружной открытой поверхности. Однако там, где бетон находится в непосредственном контакте с грунтом, например, когда в нижней части фундамента не используется выравнивающий слой из тощего бетона, обычно указывается защитный слой 75 мм. Это позволяет получить неровную поверхность котлована. В случае ростверка, опирающегося непосредственно на грунт или на тощий бетон, защитный слой арматуры должен быть не менее 75 мм. Минимальный диаметр армирования и стержня  Следует соблюдать минимальное армирование в соответствии с элементами плиты и балки, если не указано иное. Диаметр основных арматурных стержней должен быть не менее 10 мм. Методы детализации  Фундаменты, как правило, должны изображаться схематически в плане и на фасаде. На плане схематически показать расположение арматуры фундамента (аналогично плитам), а также стартовых стержней и хомутов (как у колонн). Желательно, чтобы дюбели для колонн и стен (стартовые стержни) и арматура фундамента были показаны на одном чертеже. В случае фасада схематически показать расположение арматуры, как для балок. В случае свайного фундамента. детализация сваи аналогична детализации колонн, а детализация верхушки сваи, опирающейся на сваи, аналогична детализации фундамента. На чертеже можно указать тип грунта и его предполагаемую несущую способность. Индивидуальные фундаменты  Индивидуальные фундаменты (см. рис. 6.1) обычно имеют квадратную форму и поддерживают центральную колонну. Прямоугольные фундаменты можно использовать, когда пространство ограничено в одном направлении. Также могут использоваться отдельные фундаменты круглой и другой формы. На рис. 6.1 показаны типичные детали двухколонного фундамента. Требования к армированию: Суммарная растягивающая арматура должна быть распределена по соответствующей несущей секции, как указано ниже: В одностороннем армированном фундаменте арматура должна быть распределена равномерно по всей ширине фундамента. В двухстороннем армированном квадратном фундаменте арматура, идущая в каждом направлении, должна быть равномерно распределена по всей ширине фундамента. В двухстороннем усиленном прямоугольном фундаменте. арматура в продольном направлении должна быть распределена равномерно по всей ширине фундамента. Для усиления в коротком направлении центральная полоса, равная ширине фундамента, должна быть отмечена вдоль длины фундамента, и часть арматуры, определенная в соответствии с приведенным ниже уравнением, должна быть равномерно распределена по центральной полосе:  Оставшаяся часть арматуры должна быть равномерно распределена по внешним частям фундамента. На рис. 6.2 показано расположение поперечной арматуры прямоугольного фундамента. Вертикальная арматура или шпонки Должна быть предусмотрена удлиненная вертикальная арматура или шпонки, занимающие не менее 0,5% площади поперечного сечения поддерживаемой колонны или пьедестала, с минимум 4 стержнями диаметром 12 мм. При использовании дюбелей их диаметр не должен превышать диаметр стержней колонны более чем на 3 мм. Стержни колонн диаметром более 36 мм на сжатие могут быть закреплены у фундаментов стержнями меньшего размера на необходимой площади. Штифт должен входить в колонну на расстояние, равное длине развертывания стержня колонны, и в основание на расстояние, равное длине развертывания дюбеля. Длина развертывания должна быть рассчитана в соответствии с 4.4.2. Способ детализации см. на рис. 6.1. Примечание. Если глубина фундамента или фундамента и пьедестала вместе взятых меньше минимальной длины развертывания при сжатии, требуемой для дюбелей (начальных стержней) определенного размера, размер дюбелей (начальных стержней) может быть соответственно уменьшен, а количество дюбелей увеличено, чтобы удовлетворить требуемую площадь и длину разработки. Для достижения экономии фундаменты имеют наклон или ступеньки к краю, удовлетворяющие требованиям к изгибу и продавливанию. В наклонном основании наклон обычно ограничен, поэтому верхняя опалубка не требуется при строительстве. Толщина по краям должна быть не менее 15 см для оснований на грунтах и ​​не менее 30 см над вершинами свай при устройстве оснований на сваях. Комбинированные фундаменты Комбинированные фундаменты становятся необходимыми, когда внешние колонны конструкции находятся близко к границе существующей конструкции, а также там, где фундаменты отдельных колонн перекрывают друг друга. Такие фундаменты (поддерживающие более одной колонны/пьедестала или сплошной стены) должны быть рассчитаны на расчетные нагрузки и индивидуальные реакции в соответствии с соответствующими проектными требованиями. Требования к детализации, указанные в Разделе 4 для плит и балок, должны соблюдаться соответствующим образом. Детализация Для комбинированного фундамента детализация продольных и поперечных стержней аналогична детализации балок. Колонна по краям фундамента Для предотвращения разрушения при сдвиге по наклонной плоскости (разрушение по типу выступа) в основании, где колонна расположена на ребре, рекомендуется предусмотреть горизонтальные U-образные стержни вокруг вертикальных стартовых стержней. Эти стержни должны быть рассчитаны на каждую такую ​​колонну (см. рис. 6.3). На рис. 6.4 (A, B и C) показано типичное расположение стержней в комбинированных фундаментах.     Сплошной фундамент под стены ). Также рекомендуется предусмотреть продольное армирование везде, где могут возникнуть резкие изменения величины нагрузки или изменения опоры на грунт или местные незакрепленные карманы вдоль основания.   Плотные фундаменты Плот представляет собой фундаментную единицу, непрерывную в двух направлениях, покрывающую площадь, равную или превышающую площадь основания здания. Если плот состоит из нескольких частей с различной нагрузкой и высотой, целесообразно проектировать плот с компенсационными швами между этими частями. Соединения также должны быть предусмотрены везде, где есть изменение направления плота, и должны быть подробно описаны на чертеже. Требования к детализации, указанные в Разделе 4 для балок и колонн, могут соблюдаться по мере необходимости. Минимальная арматура в любом направлении должна составлять не менее 0,15 процента общей площади сечения для арматуры из мягкой стали и 0,12 процента для высокопрочных деформированных стержней. Детализация Для ростверка детализируйте как продольные, так и поперечные стержни, как правило, в соответствии с правилами для плит и балок, за исключением покрытия и стержневых опор. При детализации армирования в ростверке. должны быть указаны метод строительства и последовательность строительства, которые должны включать следующее: Расположение строительных швов, Положение деформационных суставов и Положение соединений водяной планки. Расположение соединений внахлестку в плоту должно быть указано с осторожностью, так как направление изгиба будет отличаться от направления подвешенных элементов. Размещение опор для перекладин Там, где требуется верхнее армирование, следует рассмотреть способ его поддержки с помощью стульев и краевых U-образных перекладин. Это должно быть выполнено в соответствии со спецификацией на работу и должно учитывать последовательность строительства. вес верхней стали и глубина фундамента. Предлагаемое расстояние между опорами составляет 30-кратный диаметр опорных стержней при использовании стульев диаметром не менее 12 мм. Диаметр стульев должен быть таким, чтобы они не прогибались и не прогибались под тяжестью арматуры и других случайных нагрузок при строительстве. Каналы и траншеи Там, где каналы и траншеи расположены в плотах, особое внимание следует уделить детализации непрерывности верхней арматуры. особенно там, где требуется передача момента (см. рис. 6.6). Свайный фундамент Забивная сборная бетонная свая а) Продольная арматура должна быть предусмотрена в сборных железобетонных сваях по всей длине. Все основные продольные стержни должны быть одинаковой длины с приваркой внахлестку в местах стыков и должны плотно входить в башмак сваи, если таковой имеется. Могут быть добавлены более короткие стержни, чтобы выдерживать локальные изгибающие моменты, но они должны быть тщательно детализированы, чтобы избежать любого внезапного разрыва стали, который может привести к трещинам во время интенсивного вождения. Площадь основной продольной арматуры должна быть не менее следующих процентов от площади поперечного сечения сваи: 1) Для свай длиной менее 30-кратной наименьшей ширины – 1,25 процента. 2) Для свай, длина которых в 30-40 раз превышает наименьшую ширину, – 1,5%. 3) Для свай, длина которых более чем в 40 раз превышает наименьшую ширину, – 2 процента. b) Боковая арматура имеет особое значение для сопротивления движущим силам, возникающим в пиках, и должна иметь форму обручей или звеньев диаметром не менее 6 мм. Объем боковой арматуры должен быть не менее следующего (см. рис. 6.7): 1) на каждом конце сваи на расстоянии примерно в 3 раза меньше наименьшей ширины – не менее 0,6 процента общего объема этой части сваи; и 2) в теле сваи – не менее 0,2 процента от валового объема сваи. Расстояние должно быть таким, чтобы обеспечить свободный поток бетона вокруг него. Переход между близким расположением боковой арматуры у концов и максимальным расстоянием должен быть плавным по длине, равной 3 наименьшей ширине сваи. Защитный слой бетона по всей арматуре, включая связи, должен быть не менее 40 мм. Но там, где сваи подвергаются воздействию морской воды или воды с другим агрессивным содержанием, защитный слой не должен быть менее 50 мм. Сваи должны быть снабжены плоскими или остроконечными коаксиальными башмаками, если они вбиты в грунт или сквозь него, такой как камень, крупный гравий, глина с булыжником и другие грунты, способные повредить бетон на кончике сваи. Башмак может быть из стали или чугуна. Формы и детали шоки зависят от характера грунта, в который забивают сваю. На однородной глине или песке башмак можно не использовать. Если для бетонной сваи необходима гидроструйная обработка, в сваю может быть залита струйная трубка, соединенная с башмаком, снабженным струйными отверстиями. Как правило, центральная форсунка не рекомендуется, так как она может засориться. По крайней мере, два отверстия для форсунок потребуются на противоположных сторонах обуви, четыре отверстия дают наилучшие результаты. В качестве альтернативы к сторонам сваи можно прикрепить две или более струйных труб. Требование к армированию Свая должна быть армирована так же, как и колонна, с основными стержнями по периферии и вспомогательными стержнями (связующими элементами или звеньями) вокруг основных стержней. Кроме того, основные стержни должны быть загнуты внутрь на нижнем конце и приварены к башмаку из закаленного чугуна или стали. Распорки Для обеспечения жесткости следует использовать распорки свай, как показано на рис. 6.8. Распорные стержни или вилки могут быть изготовлены из чугуна, прессованной стали или стальной трубы с прорезями на концах, чтобы соответствовать основным арматурным стержням. Их можно детализировать на чертеже с шагом 1,5 м по всей длине сваи. Вилка может быть размещена по диагонали в каждой точке секции, как показано на рис. 6.8. Сваи монолитные или буронабивные Требование к армированию Конструкция армирующего каркаса варьируется в зависимости от условий движения и установки, характера грунта и характера нагрузки, передаваемой валом. то есть. осевой или другой. Минимальная площадь продольной арматуры (мягкой стали или деформированных стержней) в пределах ствола сваи должна составлять 0,4 % от площади сечения, рассчитанной по внешней площади кожуха ствола. Срезка арматуры по глубине сваи. в целом зависит от вида нагрузки и толщи недр. В случае свай, подвергающихся только сжимающей нагрузке, расчетное количество арматуры может быть уменьшено до соответствующего уровня в соответствии с проектными требованиями. Для свай, подвергающихся подъемной нагрузке, поперечной нагрузке и моменту отдельно или вместе с сжимающими нагрузками. может потребоваться армирование на всю глубину сваи. В мягких глинах или рыхлых песках или там, где существует вероятность опасности для свежего бетона из-за забивания соседних свай. армирование должно быть предусмотрено на всю глубину сваи со сварными швами внахлестку в местах стыков, независимо от того, требуется ли это из соображений подъемной и поперечной нагрузки. Однако во всех случаях. минимальное армирование должно быть предусмотрено по всей длине сваи. Сваи всегда должны быть усилены минимальным количеством арматуры в виде дюбелей, с соблюдением минимальной длины соединения в стволе сваи и с достаточным выступом в оголовке сваи. Толщина покрытия всей основной арматуры в стволе сваи должна быть не менее 50 мм. Боковые стороны арматурного каркаса могут быть выполнены в виде звеньев или спиралей. Их диаметр и расстояние между ними выбирают для придания арматурному каркасу достаточной жесткости при обращении с ним и при его установке. Минимальный диаметр звеньев или спиралей должен быть 6 мм, а расстояние между звеньями или спиралями должно быть не менее 150 мм. Сваи нерасширенные Минимальная площадь продольной арматуры в стволе должна быть 0,4%. Арматура должна быть предусмотрена по всей длине. Диаметр поперечной арматуры должен быть не менее 6 мм на расстоянии не более диаметра стержня или 300 мм, в зависимости от того, что меньше. В нерассверленных уплотняющих сваях должно быть предусмотрено не менее четырех стержней диаметром 12 мм. Для свай длиной более 5 м и диаметром 375 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Для свай диаметром более 400 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Круглые хомуты для свай длиной более 5 м и диаметром более 375 мм должны быть выполнены из стержней диаметром не менее 8 мм. Минимальная толщина покрытия продольной арматуры в свету должна составлять 40 мм. В агрессивной среде сульфатов и т.п. допускается увеличение до 75 мм. На рис. 6.9 приведены типичные детали буронабивного монолитного фундамента с расширенными сваями. Крышки свай Наконечник сваи обычно поддерживает колонну и расположен в центре тяжести свайной группы, поэтому наголовник сваи включает в себя стержни для дюбелей колонн точно так же, как и в основаниях колонн. Должен быть сделан допуск по длине и ширине наголовника, чтобы сваи после забивки могли немного сместиться с истинного положения. Общее рассмотрение Оголовок сваи вместе с основанием колонны должен быть достаточно глубоким, чтобы обеспечить необходимое крепление колонны и арматуры сваи. Хотя предполагается, что они действуют как свободно опертая балка и рассчитаны на обычные условия изгибающего момента и силы сдвига, существует тенденция к разрыву из-за высокого основного напряжения. Этому должна противостоять арматура, огибающая внешние сваи в группе (обычно # 12 @ 150). Общепринятая конфигурация оголовков свай вместе с расположением деталей арматуры в плане показаны на рис. 6.10. Выступ верхушки сваи в свету за самой внешней сваей в группе обычно должен составлять от 100 до 150 мм в зависимости от размера сваи. При необходимости под наголовниками свай может быть предусмотрен выравнивающий слой из гладкого бетона толщиной около 80 мм. Защитный кожух основной арматуры для нижней части цоколя должен быть не менее 60 мм. Арматура от сваи должна быть правильно привязана к оголовку сваи. Типичное расположение стержней в оголовке сваи, поддерживающем колонну между двумя сваями, показано на рис. 6.1 I, а типичные детали оголовка, опирающегося на 3 сваи, показаны на рис. 6.12. Угловые балки Угловые балки, поддерживающие стены, должны быть спроектированы с учетом эффекта аркообразования из-за каменной кладки над балкой. Балка с кирпичной кладкой ведет себя как глубокая балка из-за составного действия. Минимальная общая высота балок уклона должна составлять 150 мм. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
